宁夏天地奔牛煤机刮板输送机主要技术参数

宁夏天地奔牛煤机刮板输送机主要技术参数

宁夏天地奔牛实业集团有限公司

西北奔牛刮板输送机系列规格参数

备注:刮板输送机配置电动机功率分布范围75、90、110、132、160、200、250、315、375、400、525、700、855、1000、1200和1500kW

宁夏天地奔牛实业集团有限公司西北奔牛煤机刮板转载机系列规格参数

天地奔牛链条系列参数规格

煤矿用刮板机规格型号

煤矿用刮板机规格型号

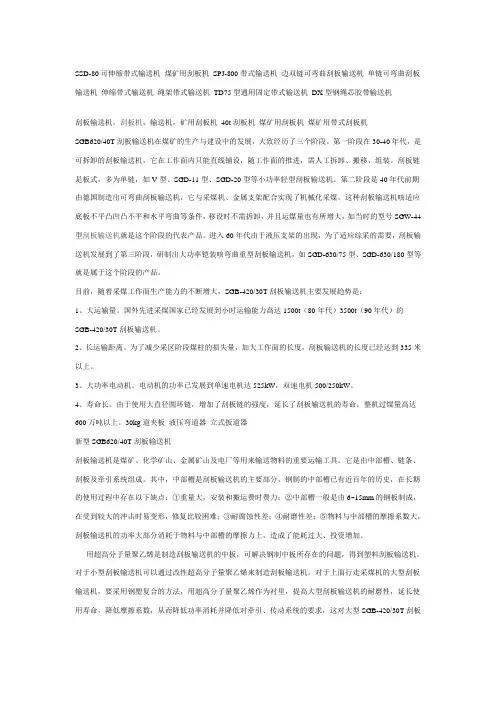

SSD-80可伸缩带式输送机煤矿用刮板机SPJ-800带式输送机边双链可弯曲刮板输送机单链可弯曲刮板输送机伸缩带式输送机绳架带式输送机TD75型通用固定带式输送机DX型钢绳芯胶带输送机

刮板输送机,刮板机,输送机,矿用刮板机40t刮板机煤矿用刮板机煤矿用带式刮板机

SGB620/40T刮板输送机在煤矿的生产与建设中的发展,大致经历了三个阶段。第一阶段在30-40年代,是可拆卸的刮板输送机,它在工作面内只能直线铺设,随工作面的推进,需人工拆卸、搬移、组装。刮板链是板式,多为单链,如V型、SGD-11型、SGD-20型等小功率轻型刮板输送机。第二阶段是40年代前期由德国制造出可弯曲刮板输送机,它与采煤机、金属支架配合实现了机械化采煤。这种刮板输送机咳适应底板不平凸凹凸不平和水平弯曲等条件,移设时不需拆卸,并且运煤量也有所增大,如当时的型号SGW-44型刮板输送机就是这个阶段的代表产品。进入60年代由于液压支架的出现,为了适应综采的需要,刮板输送机发展到了第三阶段,研制出大功率铠装咳弯曲重型刮板输送机,如SGD-630/75型、SGD-630/180型等就是属于这个阶段的产品。

目前,随着采煤工作面生产能力的不断增大,SGB-420/30T刮板输送机主要发展趋势是:

1、大运输量。国外先进采煤国家已经发展到小时运输能力高达1500t(80年代)3500t(90年代)的

SGB-420/30T刮板输送机。

2、长运输距离。为了减少采区阶段煤柱的损失量,加大工作面的长度,刮板输送机的长度已经达到335米以上。

刮板输送机参数

刮板输送机参数

刮板输送机

一、刮板输送机型号含义:□○△◇/◆■

其中:□→输送机 S ○→刮板 G

△→刮板链形式:D为中单链型,B为边双链型,Z为中双链型,N为准边双链型

◇→中部槽内槽内槽宽度代号◆→驱动功率

■→设计修改序号,以(A)、(B)、(C)、····依次表示

如:SGB630/150(C) 边双链刮板机,槽宽630mm,驱动功率150kW

SGZ880/1400(A) 中双链刮板机,槽宽880mm,双速电机总功率1400kW

二、刮板输送机参数:(标准长度100m)

刮板机定义:刮板输送机用刮板链牵引,在槽内运送散料的输送机叫刮板输

送机。

举例:中煤牌SGB420/30T刮板输送机,系煤层工作面运输设备,严格按照煤

炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小,重量轻,使用维护简单,安全可靠。

基本参数:输送量80t/h 设计长度100m 链速0.88m/s 电机型号

JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min

中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度

每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2

刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN

连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链

减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重

10.6T

SGB620/40T刮板输送机技术参数:

出厂长度100m 减速器传速比1:24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64

几种刮板输送机型号及外型尺寸

几种刮板输送机型号及外型尺寸

几种刮板输送机型号及外型尺寸

————————————————————————————————作者: ————————————————————————————————日期:

刮板转载机(730-400中双链) 一、机头

电机

型号YBKYS-200 功率200kw

转速1480r/min 电压等级1140v

减速器

型号JS-200

传动比38.8235:1连接方式液力偶合器

机头高800mm

紧链方式闸盘紧链

二、机身(过渡段和中部槽)

连接方式哑铃销

槽体规格1500×730×317mm

机身构件机头过渡段(ⅠⅡ)机尾过渡段(ⅠⅡ)

中间槽

开天窗中间槽

5节距齿轨

1.5米电缆槽

三、刮板链

刮板间距1104mm

圆环链φ26×92mm 刮板链速度0.93m/s 四、机尾

电机

型号YBKYS-200 功率200kw

转速1480r/min 电压等级1140v

减速器

型号JS-200

传动比38.8235:1 连接方式液力偶合器

机头高800mm

刮板转载机(SGD630-180中单链) 一、机头

电动机

型号DSB-90

功率90kw

转速1475r/min 电压等级1140/660

v

减速器

型号JS-90

传动比39.86:1 连接方式液力偶合器

机头高600mm

紧链方式闸盘紧链

二、机身(过渡段和中部槽)

连接方式哑铃销

槽体规格1250×630×250mm

机身构件

机头过渡槽机尾过渡槽

中间槽

4节距齿轨

推移座1.25米电缆槽

三、刮板链

刮板间距920mm

圆环链φ26×92mm 刮板链速度0.92m/s 四、机尾

电动机

型号DSB-90 功率90kw 转速1475r/min电压等级1140/660v

矿用刮板输送机技术参数

矿用刮板输送机技术参数

矿用刮板输送机技术参数

矿用刮板输送机是一种常用的输送设备,用于在矿山和其他工

业场所中输送散装物料。其技术参数包括但不限于以下几个方面:

1. 输送能力,刮板输送机的输送能力是指单位时间内输送的物

料量,通常以吨/小时(t/h)为单位。这个参数取决于刮板输送机

的尺寸、速度和功率等因素。

2. 输送距离,刮板输送机能够覆盖的输送距离是其技术参数之一。这取决于设备的长度以及输送物料的特性。

3. 输送速度,刮板输送机的输送速度对于其运行效率和输送能

力至关重要。速度的选择需要考虑物料的性质以及生产效率等因素。

4. 电机功率,刮板输送机所需的电机功率取决于输送能力、输

送距离、输送速度等参数,通常以千瓦(kW)为单位。

5. 结构形式,刮板输送机的结构形式包括水平输送和倾斜输送

两种,不同的结构形式适用于不同的场合和要求。

6. 输送角度,对于倾斜输送的刮板输送机来说,输送角度是一个重要的技术参数,也会影响到设备的选型和使用效果。

7. 材料,刮板输送机的材料选择对于其使用寿命和输送效果有着重要影响,常见的材料包括碳钢、不锈钢等。

总的来说,矿用刮板输送机的技术参数涉及到输送能力、输送距离、输送速度、电机功率、结构形式、输送角度和材料等多个方面,这些参数的选择需要根据具体的使用场景和要求来进行综合考虑和确定。

刮板输送机技术规格书

刮板输送机技术规格书

凯达煤矿2601中综采工作面新增刮板输送机中部槽技术规格书一、货物名称、数量

1、煤层赋存条件

X

2、开采方法

采用一次采全高方法。

工作面采高为1.7~3.0m。

3、工作面参数

工作面走向长度:Xm

工作面长度:200m

工作面可采储量:XMt

工作面下顺槽尺寸:矩形断面4000×2400mm;

5.工作面倾角:近水平;

6.工作面生产能力:≥120万吨/年;

4、配套设备

4.1工作面中间支架

型号:ZF6800/14/31型掩护式液压支架

最大高度:3100mm

最小高度:1400mm

工作阻力:6800KN

控制方式:手动邻架控制

4.2过渡支架

型号:ZFG6800/14/31型过渡液压支架

4.3端头支架

ZFT6800/14/31型端头液压支架

4.4采煤机

型号:MG400/920-AWD型采煤机

截深:800mm

滚筒直径:Xmm

机身高度:Xmm

4.5刮板输送机

型号:SGZ800/2*375

槽宽:800mm

装机功率:2×375KW

4.6转载机

型号:桥式

槽宽:Xmm

装机功率:200Kw

三、技术规格及技术要求

1、整机主要技术参数

1.1运输能力1500t/h

1.2订货长度40m

1.3中部槽

规格(L×W×H ) 1500×800×310mm

结构型式铸焊封底结构

中板40mm厚进口高强度耐磨板

底板25mm厚高强度耐磨板

槽间连接形式哑铃销

底链检查方式开天窗中部槽(每7节布置1节)

1.4链条和刮板

链条型号Φ34 mm中双链

链环规格(D×T) Φ34×126 mm

刮板链速 1.31 m/s

刮板间距1008mm

链条破断负荷1140 kN

刮板输送机参数

刮板输送机参数

刮板输送机

一、刮板输送机型号含义:□○△◇/◆■

其中:□→输送机 S ○→刮板 G

△→刮板链形式:D为中单链型,B为边双链型,Z为中双链型,N为准边双链型

◇→中部槽内槽内槽宽度代号◆→驱动功率

■→设计修改序号,以(A)、(B)、(C)、····依次表示

如:SGB630/150(C) 边双链刮板机,槽宽630mm,驱动功率150kW

SGZ880/1400(A) 中双链刮板机,槽宽880mm,双速电机总功率1400kW

二、刮板输送机参数:(标准长度100m)

刮板机定义:刮板输送机用刮板链牵引,在槽内运送散料的输送机叫刮板输

送机。

举例:中煤牌SGB420/30T刮板输送机,系煤层工作面运输设备,严格按照煤

炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小,重量轻,使用维护简单,安全可靠。

基本参数:输送量80t/h 设计长度100m 链速0.88m/s 电机型号

JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min

中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度

每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2

刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN

连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链

减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重

10.6T

SGB620/40T刮板输送机技术参数:

出厂长度100m 减速器传速比1:24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64

SGZ630-264刮板机技术参数

SGZ630-264刮板机技术参数

刮板输送机技术参数

1、刮板输送机型号:SGZ630/264

2、订货长度:130米。

3、输送量:450t/h。

4、电机型号:YBSD-65/132-8/4(双速),电压660/1140V,转

速:1480/735r/min(西北骏马煤矿电机制造有限责任公司)

5、链条规格:26×92--C,高强度圆环链,破断负荷≥850KN

6、牵引方式:齿轮-销轨式。铸造销轨节距125mm。

7、减速器型号:JS-132,减速比25.44:1(山东矿机集团)

8、链速:1.24m/s,中双链。

9、链条间距120mm,刮板间距920mm。

10、中部槽规格:1500×590(内宽)×252mm

11、中部槽结构:铸焊封底结构,中板厚度:25mm,材质高强

度耐磨材料NM360。底板厚度:16mm,材质Q345B,槽

帮材质ZG30MnSi。槽间用哑铃联接。每八节中部槽配一

节开天窗中部槽。

12、紧链方式:闸盘紧链。

13、卸载方式:端卸式,传动装置平行布置老塘侧。

14、机头、尾各变线2节,变线量52mm。

15、机头、机尾驱动装置能互换,整机左右工作面能互换。

中部断面图

1

SGB-62040T刮板输送机技术规格书4套

SGB-62040T刮板输送机技术规格书4套

SGB-620/40T刮板输送机

分管领导:

审核:

编制:

2015年4月

一、概述

本次供货厂商应成套提供四套同规格刮板输送机,该刮板输送机包括:机头总成、机尾总成、过渡槽、中部槽、刮板等,同时还应

提供免费的技术服务和人员培训。

二、使用环境

1、矿井为较低瓦斯矿井;煤尘有爆炸危险性,煤层易自燃。

2、环境温度:巷道最低温度:2℃(冬季加热风后)。

3、相对湿度:井下为90%(+25℃)。

4、巷道中有淋水:水质为中性。

5、工作制度为年工作日330d,每天三班作业,其中两班工作,一班检修,每天净作业时间为16小时。

三、主要技术参数

1、输送量:150吨/小时;

2、出厂长度:100米/台;

3、链速:0.86米/秒;

4、电动机型号:DSB-40;

5、电机功率:2×40KW;

6、转速:1470转/分;

7、电压:660/1140V;

8、刮板链型式:边双链;

9、圆环链规格:φ18×64;

10、圆环链破断负荷:≥350KN;

11、减速器传动比:1:24.564;

12、中部槽规格(长×宽×高):1500×620×180(轧制槽帮钢);

13、机头高度:620mm

14、液力耦合器型号:YOXD400S

四、整机技术性能指标

1、机头减速器

a型号:JS40

b结构形式:三级圆椎圆柱齿轮传动

c速比:1:24.564

d润滑方式:飞溅润滑

2、链条张紧装置

形式:紧链器+工具链(紧链挂钩)

3、链轮

结构形式:锻造

4、中部槽

a结构形式:组焊

b外形尺寸(L×W×H mm):1500×620×180

c连接方式:锻造插销链接

d中板厚度(mm):10;材质:Q345B

刮板输送机型号及技术全参数

刮板输送机型号及技术全参数

普采型刮板输送机

型号SGB620/40T SGB620/80T

SGB420/17

输送能力150t/h

150t/h

80t/h

设计长度100m 160m 50m

装机功率40KW 2×40KW 17KW

链速0.86m/s 0.86m/s 0.78m/s

刮板链型式边双链边双链边双链

链条规格Φl8×64 4)18×64 中14×50

中部槽规格1500×620×180 1500×620×180 1200×420×150

SGZ730/320刮板输送机

该机为前部刮板输送机,中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构,提高了强度,增加了可靠性,与采煤机、液压支架、转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m

输送量一………700t/h

适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、

高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O.93m/s

电机功率…………2×160kW

工作电压…………660/1 140V

圆环链规格一………(p26×92mm

最小破断负荷一一……850kN

刮板间距一一一一 1 104mm

中部槽…___一一1500×730×275mm

减速器传动比…………39 737:1

减速器冷却方式…………水冷

整机弯曲性能……一…水平±1°,垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列

1、完全兼容传统刮板输送机,用户可以像使用普通刮板输送机一样安装使用,而不必花费时间去熟悉新的安装工艺;

刮板输送机主要技术参数

刮板输送机主要技术参数

刮板输送机主要技术参数

例如SGB630∕220CS—输送机G一舌IJ板B一边双链型(B为刮板链型式)其他还有D—中单链Z—中双链N—准边双链630—中部槽宽度(mm)220—电动机总功率(kW)C一修改序号以(A)(B)(C)…表示再如XGZ—14*8.6—23右X—以输送散料为主G一刮板输送机Z-铸石砌板14—中部槽宽1400(mm)8.6—选型长度(m)23—驱动装置的编号及配置

DW38-300/110x表示最大高度3.8米,额定工作阻力为300KN,油缸内径是IIomm的外注式单体液压支柱。

分为三种1、活塞式DZ(DW).2、悬浮式DWX、3、轻型DWQ

1⅛DWX35-250/100X为例

DWX35代表最大高度为3米5,250代表支撑力为250KN(干牛)100为缸径就是单体的外径,单位亳米MM。D-产品类型代号,D代表单体;W-第•特征代号、W代表外注式;16-最大高度dm;300-额定工作阻力或者叫工作载荷,KN:IOO-油缸内径,mm

单体又分内注式单体液压支柱

外注式单体液压支柱。

外注式单体液压支柱又分为活塞式单体液压支柱悬浮式

单体液压支柱

几种刮板输送机型号及外型尺寸

几种刮板输送机型号及外型尺寸

刮板机(730-400中双链)一、机头

二、机身(过渡段和中部槽)

三、刮板链

四、机尾

刮板机(SGD630-180中单链)一、机头

二、机身(过渡段和中部槽)

三、刮板链

四、机尾

刮板输送机(SGB630-150双边链)一、机头

二、机身(过渡段和中部槽)

三、刮板链

四、机尾

刮板输送机(SGB420-30双边链)一、机头

二、机身(过渡段和中部槽)

三、刮板链

四、机尾

煤矿各种刮板输送机型号及技术全参数

煤矿各种刮板输送机型号及技术全参数

普采型刮板输送机

SGZ730/320刮板输送机

该机为前部刮板输送机,中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构,提高了强度,增加了可靠性,与采煤机、液压支架、

转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m

输送量 一……… 700t /h

刮板链速 一一一… O .93m /s

电机功率 ………… 2×160kW

工作电压 ………… 660/1 140V

圆环链规格 一………(p26×92mm

最小破断负荷一一……850kN

刮板间距 一一一一 1 104mm

中部槽 …___一一 1500×730×275mm

减速器传动比………… 39 737:1

减速器冷却方式………… 水冷

整机弯曲性能……一… 水平±1°,垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列

1、完全兼容传统刮板输送机,用户可以像使用普通刮板输送机一样安装使用,而不必花费时间去熟悉新的安装工艺;

2、整机系统达到最佳配合,使整机寿命大大延长;使用寿命是普通刮板输送机的2倍以上;

3、熔覆层坚硬光滑,摩擦系数小,使输送机整体运行阻力减小,能耗降低,无挤链压溜现象发生。

刮板输送机

刮板机40t

主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭,与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套,以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.

刮板输送机型号

刮板输送机型号

刮板输送机技术参数
• 出 厂 长 度 : 100 减速器传速比 : 1:24.564 输送量(t/h):150 刮 板链 型式 :边双圆环链 链速(m/s) : 0.86 规 格 :18×64
刮板输送机缺点
• 1、空载功率消耗较大,为总功率的30%左 右。 2、不宜长距离输送。 3、易发生掉链,跳链事故。 4、消耗钢材多。成本大。
刮板输送机产品展示
刮板输送机百度文库理
• 刮板输送机的工作原理是,将敞开的溜槽, 作为煤炭或物料等的承受件,将刮板固定 在链条上,作为牵引构件。当机头传动部 启动后场,带动及投产轴上的链轮旋转, 使刮板链循环运行带动物料演这么溜槽移 动,直至鸡头米部卸载。刮板链饶国民链 轮作无极闭合循环运行,完成物料的输送。 luyigs03 http://www.51guabanji.com/
刮板输送机用途
• SGB刮板输送机主要用于中间巷道输送煤 炭。济宁陆屹刮板输送机制造厂生产的可 弯曲刮板输送机适用于煤层厚度0.8M以上, 倾角在±15°之间的缓倾斜采煤工作面。 可实现薄煤层工作面落煤、装煤、运煤机 械化。同时可与不同型号的采煤机、推留 器或液压支架配套使用,既可用于高档普 采工作面,又可用于综合机械化采煤工作 面。
刮板输送机型号
• 刮板输送机型号 • 刮板输送机用途 • 刮板输送机技术参数 • 刮板输送机缺点 • 刮板输送机优点 • 刮板输送机原理 • 刮板输送机产品展示

煤矿各种刮板输送机型号及技术参数

煤矿各种刮板输送机型号及技术参数

普采型刮板输送机

型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h

80t/h 设计长度100m 160m 50m 装机功率40KW 2×40KW 17KW 链速0.86m/s 0.86m/s 0.78m/s 刮板链型式边双链边双链边双链链条规格Φl8×644)18×64中14×50中部槽规格

1500×620×180

1500×620×180

1200×420×150

SGZ730/320刮板输送机

该机为前部刮板输送机,中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构,提高了强度,增加了可靠性,与采煤机、液压支架、

转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m 输送量 一……… 700t /h

刮板链速 一一一… O .93m /s

电机功率 ………… 2×160kW

工作电压 ………… 660/1 140V

圆环链规格 一………(p26×92mm

最小破断负荷一一……850kN

刮板间距 一一一一 1 104mm

中部槽 …___一一 1500×730×275mm

减速器传动比………… 39 737:1

减速器冷却方式………… 水冷

整机弯曲性能……一… 水平±1°,垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列

1、完全兼容传统刮板输送机,用户可以像使用普通刮板输送机一样安装使用,而不必花费时间去熟悉新的安装工艺;

矿用刮板输送机技术参数

矿用刮板输送机技术参数

矿用刮板输送机技术参数

矿用刮板输送机是一种在煤矿等工业环境中广泛应用的物料输送装置。它通过刮板链将物料从一个地方输送到另一个地方,具有输送量大、输送距离长、输送速度快等特点。

矿用刮板输送机的技术参数中包括输送能力、输送速度、输送距离、电机功率等。输送能力是指单位时间内输送的物料量,通常以吨/小时为单位。输送速度是指链板的运行速度,通常以米/秒为单位。输送距离是指物料从起点到终点的总长度,通常以米为单位。电机功率是指驱动输送机运行所需的电力,通常以千瓦为单位。

矿用刮板输送机的技术参数还包括链板的尺寸、链板的材质、链轮的直径等。链板的尺寸取决于输送机的尺寸和输送能力,通常有不同规格可供选择。链板的材质需要具有足够的强度和耐磨性,常见的材质有高强度合金钢和耐磨铸铁。链轮的直径决定了链条的张紧程度,影响输送机的运行平稳性和寿命。

矿用刮板输送机的技术参数还包括机架的结构、传动装置的类型、防护装置的配置等。机架的结构需要具有足够的刚度和稳定性,以保证输送机在运行过程中不会发生变形或共振。传动装置的类型通常有电动传动和液压传动两种,选择合适的传动方式可以提高输送机的效率和可靠性。防护装置的配置是为了保护操作人员的安全,通常包括围栏、安全开关、紧急停止装置等。

矿用刮板输送机的技术参数涵盖了输送能力、输送速度、输送距离、电机功率、链板尺寸、链板材质、链轮直径、机架结构、传动装置类型、防护装置配置等方面。合理选择和配置这些技术参数,可以保证矿用刮板输送机在工业生产中的高效运行和安全可靠。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

普采型刮板输送机

型号SGB620/40T SGB620/80T SGB420/17 输送能力150t/h 150t/h 80t/h

设计长度100m 160m 50m

装机功率40KW 2×40KW 17KW 链速0.86m/s 0.86m/s 0.78m/s

刮板链型式边双链边双链边双链

链条规格Φl8×64 4)18×64 中14×50

中部槽规格1500×620×180 1500×620×180 1200×420×150

SGZ730/320刮板输送机

该机为前部刮板输送机,中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构,提高了强度,增加了可靠性,与采煤机、液压支架、转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m

输送量一……… 700t/h

刮板链速一一一… O.93m/s

电机功率………… 2×160kW

工作电压………… 660/1 140V 圆环链规格一………(p26×92mm 最小破断负荷一一……850kN 适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、高效综采机械化采煤工作面理想运输设备。

刮板间距一一一一 1 104mm

中部槽…___一一 1500×730×275mm

减速器传动比………… 39 737:1

减速器冷却方式…………水冷

整机弯曲性能……一…水平±1°,垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列

1、完全兼容传统刮板输送机,用户可以像使用普通刮板输送机一样安装使用,而不必花费时间去熟悉新的安装工艺;

2、整机系统达到最佳配合,使整机寿命大大延长;使用寿命是普通刮板输送机的2倍以上;

3、熔覆层坚硬光滑,摩擦系数小,使输送机整体运行阻力减小,能耗降低,无挤链压溜现象发生。

型号运输量(t/h)出厂长度(m/s)链速(m/s) 电动机(型号)电动机(功率)中部槽尺寸(mm) SGB320/17B 40 80 0.59 DSB-17 17 1200×320×150 SGB420/22 60 80 0.68 JDSB-22 22 1200×420×150 SGB420/30 80 80 0.88 JDSB-30 30 1200×420×150 SGB420/40X 100 100 0.86 DSB-40 40 1200×420×180 SGB620/40 150 100 0.86 DSB-40 40 1500×620×180 SGB620/80 150 160 0.86 DSB-40 2×40 1500×620×180 SGB630/150 250 200 0.86 DSB-75 2×75 1500×630×190

刮板输送机

名称规格SGB-420/22(30) SGB-620/40T SGW-80T SGW-150B 输送量(t/h) 80 150 150 250

出厂长度(m) 80 100 160 200

链速(m/s) 0.88 0.896 0.86 0.868

电动机

型号TDSB-22 DSB40 DS2B-40 DSB-75P-4 功率(Kw) 2230 40 2×40 2×75

转速(rpm) 1470 1470 1470 1480

电压(v) 380 660/380 660/380 660/1140

刮扳机规格(mm) Φ14×50Φ18×64Φ18×64Φ18×64减速器传动比/ 24.564 / / 机器总重(t) 8.5 17.8 / 94

刮板机40t

型号SGB-620/40T SCZ764/400 出厂长度(m) 100 180

输送量(t/h) 150 800

链速(m/s) 0.86 1.1

电机功率(KW) 40 2×200

链条数 2 2

中部槽规格(mm) 1500×620×180 1500×724×290 质量(t) 17.6 205.5

主要适用于中小型煤矿缓倾斜中厚层煤

层普通机械化采煤工作面输送煤炭,与滚筒

采煤机、单体液压支柱和金属铰接顶梁、推

溜器等设备配套,以实现回采工作的落煤、

装煤、运煤、支护和工作面的连续作业. KGZ系列铸石刮板输送机

XGZ系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。该产品设计先进,结构合理,运输量大,节约电力,安装维修方便,性能可靠,且实现了标准化,系列化,通用化。中间槽采用全钢焊接结构,具有互换性,内衬铸石,耐磨,耐腐蚀,噪音低,阻力小。驱动装置采用了Y系列电机和NGW系列行星减速器。配套闸门有电动、手动,翻板三种类型

一、运输量Q 单层最大运输量可达1058吨/小时双层最大运输量可XGZ系列刮板输送机是运输温度较高的物料,及灰尘飞扬,

达1400吨/小时

二、运输长度L L=10至50(米)

三、输送机槽宽B B=600、800、1000、1200、1400

四、链条速度V V1=0.48米/秒V2=0.76米/秒

五、头轮中心高度H1=640 H2=440

潮湿作业环境的理想设备,在选煤厂,化工,电力系统广泛应用。

刮板输送机

型号

运输

量(t/h)

运输距离

(m)

刮板链速

(m/s)

电动机

速比

刮板链

中部槽(长*宽*高)整机质量(t)

型号功率(kw) 电压规格(mm) 破断拉力(KN)

刮板间

SGB420/30 80 100 0.88 JDSB-30 30 380/660 22.245 fl14*50 ≥250800 1200

*420

*150

10.6

SGB420/40 100 100 0.86 DSB-40 40 380/660 24.564 fl18*64 ≥3201024 1500 16

相关文档
最新文档
