调压箱安装示意图
天然气调压箱
天然气调压箱天然气调压箱具有自动平衡，超高低压切断、超压放散、双路调压切换，远程监控等功能。
并具有调压范围广、稳压精度高、计量准确，箱体美观大方等优点。
亚威系列调压箱广泛应用于燃气输配、小区住宅、燃气锅炉、工业窖炉及各种燃烧终端等。
主要分为：撬装式城市门站、区域调压柜、直燃式调压箱、楼栋调压箱A：楼栋调压箱广泛用于住宅小区、学校餐厅等单位供气；是低压小流量燃气调压的设备；可用于燃气、液化天然气、煤气、非腐蚀性气体的调压和稳压。
特点：1、调压稳压精度高、反应灵敏、功能齐全。
2、具有高低压切断保护及内置放散功能。
3、安装方便、维护简单、安全可靠。
4、箱体美观大方，符合小区园林建设审美要求。
B：我国城镇用直燃设备（燃气锅炉、燃气空调、燃烧机一般采用50-150mbar的低压)。
针对此类设备的用气特点,我司专门采用国内外优质的直燃式调压器,开发了系列直燃设备专用调压箱（站）。
该系列调压箱（站）针对工业用气的特点（流量骤变、启闭迅速、不间断供气）而专门设计制作。
该调压箱（站）具备过滤、调压、计量等多种功能；调压站还具有在流量范围变化大的工况条件下，反应迅速、出口压力稳定、关闭精度高等特点，能更好地满足工业和民用直燃设备的使用要求。
特点：1、调压箱主要部件有：主调压器、超压切断装置、流量计、控制仪表等均采用国内外优质名牌，以保证设备的高质量、高精度和高可靠性。
2、调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及时更换滤芯。
3、调压器配备超高/低压自动切断装置及安全放散装置，当系统调压失控时，它能自动切断气源，保证系统压力稳定和安全。
4、调压箱可供双路调压，人工/自动切换，以确保系统安全可靠地连续供气。
5、调压设备经过严格的耐压及气密性试验以保系统无泄漏安全运行。
C：区域调压箱是将天然气的过滤、调压、计量、安全控制等设备集合一体；具有体积小、安装方便、功能完善、系统协调性好、安全可靠等优点。
燃气调压设备讲座
6.调压装置主副路工作原理： 当主调压器出现故障导致出口端压力升高，安全 切断阀将自动切断该路来气，此时下游不断用气 导至出口压力降低，当降至副路调压器设定压力 时，副路调压器自启动开始工作，从而保证用 户不间断用气
• 自动切换条件： • 每条调压路的调压器出口压力设定值不同（主路
7.7、调压装置（站）前后的管道对接应避免使调压 柜进出口管受力。
7.8、放散管应接到安全处排放且应符合GB50028－ 2006《城镇燃气设计规范》中的规定。
7.9、安装前应将管道清理干净，注意以下参数：进 口压力、出口压力、流量、适用介质等，气体 流动方向必须与进口管上指示的方向一致。
7.10、管线试压时，必须在调压装置（站）的进出 口加上盲板以防止损坏调压装置（站）。
燃气调压设备讲座
9.使用注意事项 9.1 在调压装置（站）的使用过程中，充气、设定、检查、
启用、维护、试验时，进出口阀门的开启必须十分缓慢地 进行，先微开启一些，使管道内压力缓慢地上升，稳定后 再进一步开大直至全开。如果阀门开启过快，可能造成调 压器膜片受冲击，阀座密封面受撞击，切断阀关闭，压力 表损坏等不良后果。 9.2 导压管未撤除（或关闭）的情况下，不要向出口管道内 充入过高的压力，否则会使调压器阀杆、阀口密封以及膜 片损坏。 9.3 启用过程中向管道内充气时，应关闭压力表前的针形阀， 待充气结束压力稳定后再缓慢打开针形阀，如充气时必须 观察压力，宜先将压力表前针阀微微开启，待压力稳定后 再完全开启针阀。
调压器出口压力设定值高于备用路调压器出口压 力设定值） • 每条调压路的切断阀切断压力设定值不同（主路 切断阀切断压力设定值低于备用路切断阀切断压 力设定值）
燃气调压设备讲座
7.安装要求 7.1、调压装置（站）的安装应保证环境的干燥通风，

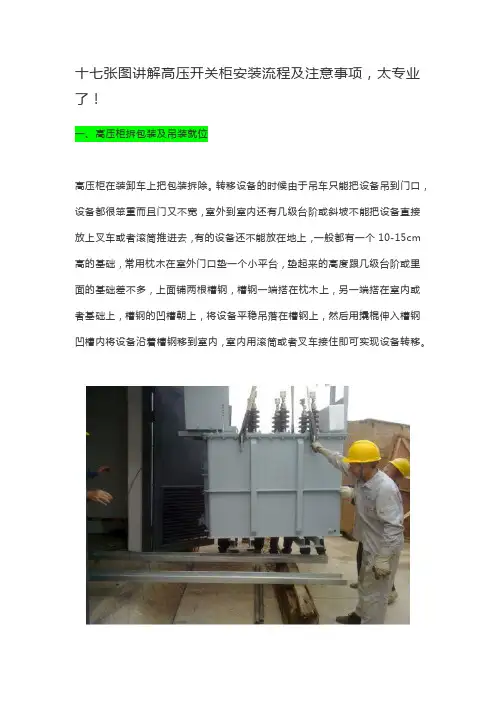

十七张图讲解高压开关柜安装流程及注意事项,太专业了!
十七张图讲解高压开关柜安装流程及注意事项，太专业了！一、高压柜拆包装及吊装就位高压柜在装卸车上把包装拆除。
转移设备的时候由于吊车只能把设备吊到门口，设备都很笨重而且门又不宽，室外到室内还有几级台阶或斜坡不能把设备直接放上叉车或者滚筒推进去，有的设备还不能放在地上，一般都有一个10-15cm 高的基础，常用枕木在室外门口垫一个小平台，垫起来的高度跟几级台阶或里面的基础差不多，上面铺两根槽钢，槽钢一端搭在枕木上，另一端搭在室内或者基础上，槽钢的凹槽朝上，将设备平稳吊落在槽钢上，然后用撬棍伸入槽钢凹槽内将设备沿着槽钢移到室内，室内用滚筒或者叉车接住即可实现设备转移。
图一：将设备吊装至铺好的平台上(此为电容器)图二：将设备平移进室内，室内使用的是链条葫芦二、高压开关柜就位及拼装图三：高压柜全部就位后就是这样歪歪斜斜的，注意两排高压柜之间也有槽钢找准主屏位置，一般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正一般以三点一线的方法，即穿墙套管B相中心、主屏B相进线中心和主屏前盖板中心。
图四：这是在找主屏的中心，位置找准了之后记得打水平。
多排高压柜之间是以母线桥连接，先将靠主变进线侧的高压柜位置定位好，再次利用四点一线的方法找齐母线桥对侧的高压柜，则对侧的高压柜以母线桥高压柜为基准找齐对正，如此一来，不论有多少高压柜都能把位置找准。
此时要注意的一点就是，母线桥连接的两排高压柜是要反相序的，一定要注意，这个情况一般是设计院与生产厂家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要厂家做出相应的整改。
图五：这是母线桥两端，注意相序。
图六:这张图可以看出来反相序了主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。
将其他高压柜朝主屏靠拢。
高压柜与高压柜之间是靠连接屏螺丝卡紧的，前后都有，当高压柜就位后，打开高压柜前后柜门以及母线室门板以及顶盖门板。
连屏过程中切记要一块一块的朝主屏靠拢连紧，有的为了省事先把前柜门的连屏螺丝拧紧完再拧紧后柜门的，这样做有个弊端，因为现在市场上的高压柜五花八门，质量也参差不齐，每一个高压柜之间的配合不一定那么紧密，前柜门卡紧了后后柜门不一定对的上，如果其中有高压柜连接不好，要立即处理，不然就是痛苦的返工。
燃气楼栋调压箱(柜)操作维护流程
燃气楼栋调压箱(柜)操作维护流程1.切忌猛开阀门，猛开阀门极易损坏调压(柜、箱)内设备；2.切忌直接向出口管道充入过高压力，否则会损坏调压(柜、箱)内部零件。
3.开启投运调压器时，应按下述步骤操作:3.1 确认调压(柜、箱)的进出口阀门已关闭；3.2 缓慢开启进口阀门，并观察进站压力表和出站压力表是否在允许的压力范围，为避免出口压力表在冲气时超量程损坏，可先关闭压力表下针形阀，待压力稳定后再完全开启；3.3 打开调压(柜、箱)后直管上的测压口，检查调压器的运行是否正常，放气时因流量过小，出口压力表可能有微小的波动，待出口阀门打开后会自动消除；3.4 当进、出口压力正常后，可缓慢开启出口阀门，并精确调节调压(柜、箱)的出口压力。
4 调压(柜、箱)截断阀的复位操作，截断阀或附加在调压(柜、箱)上的截断器在执行了截断动作后须人工进行复位操作。
4.1 在进行复位操作前应查明截断的原因，是管网压力冲击还是调压器故障，调压器和阀门关闭过快也会造成调压器后管线压力升高使截断阀启动；4.2 排除故障后方可进行复位操作；4.3 在进行截断阀的复位操作时，必须关闭调压器的进、出口阀门及出口端压力表下的针形阀；4.4 在转动人工复位手柄时注意，刚开始转动时要缓慢，此时会感觉管内有一小股气流通过并随即停止(如这小股气流不能停止，可能是调压器故障或调压（柜、箱)的出口阀门还未关严)。
4.5 连续转动切断阀手柄复位上扣；4.6 缓慢开启进口阀门，观察出口压力，正常后开启出口阀门。
5.调压设备调试5.1 设定压力应遵循由高到低的原则，按步骤一项一项进行，不可操之过急。
即：切断压力--放散压力--工作压力。
5.2 压力设定后，需检测其关闭压力，验证其性能，是否达到要求值。
5.3 压力设定符合要求后方可开启出口阀门，在此之前不得打开出口阀门，以防意外发生。
5.4 调试过程中，严禁烟火，防止静电产生，禁止碰撞、敲击管道及设备。
5.5 阀门开启应缓慢，不得猛开猛关。
燃气调压箱(柜)使用说明书
燃气调压箱（柜）使用说明书成都科瑞尔低温设备有限公司目录一用途/范围 (2)二基本功能及特点 (3)1、基本功能 (3)2、特点 (3)三燃气调压箱（柜）类型 (4)四燃气调压箱（柜）工艺流程 (4)五燃气调压箱（柜）主要型号技术参数 (5)六燃气调压箱（柜）的安装与使用 (5)七燃气调压箱（柜）的维护 (8)八燃气调压箱（柜）常见故障处理 (9)九注意事项 (11)十订货须知 (12)一用途/范围本资料适用于燃气调压箱（柜），所介绍的燃气调压箱（柜）是按常规采用的输配工艺布置，同时根据用户提供的参数及选配的设备来设计生产。
二基本功能及特点1、基本功能◆燃气净化：对燃气进行过滤，以保证系统内设备正常工作。
◆燃气调压：将上游管网的燃气压力降至下游管网或管道所需的使用压力，并保持在规定的范围内，且不随上游压力和流量的变化而变化。
◆切断保护：当出口压力高于设定压力一定值，进行切断保护。
◆安全保护：当下游压力因故超过系统规定的压力范围时，对下游气流进行控制或对上游气流进行截流，以保证安全用气。
◆流量计量：对燃气流量进行测量并换算为标准状态下的流量。
◆自控系统：对运行状况进行遥测遥讯遥控。
◆报警系统：对泄漏、故障进行报警。
◆加臭装置：将臭液加入燃气中使之具有臭味。
2、特点◆集调压、过滤、计量、安全放散等为一体，系统协调性好、可靠性高。
◆计量前后气流稳定，计量精准、可靠。
◆安装、调试简单，使用、维护方便。
◆适用于天然气、人工煤气、石油液化气及其它无腐蚀性气体。
◆扩展性好，可根据用户要求增添功能。
◆设备出厂前均经强度、气密性试验，各参数均按用户要求设定，现场操作简单、方便。
◆可无人值守，只需定期检查。
三燃气调压箱（柜）类型◆按用户类型分为：首站、门站、高中压调压站、民用区域调压柜、工业专用等。
◆按进出口压力分为：高中压、高低压、中中压、中低压。
◆按结构类型分为：橇装式、柜式、箱式。
◆按调压管路数分为：1+0、1+1、2+0、2+1、其他。
第十五章 调压室5
第十五章调压室第五节双室式、溢流式和差动式调压室的水位波动计算一、双室式和溢流式调压室双室式调压室适用在水电站的水头较高和水库工作深度较大的情况下，水头高则要求调压室的稳定断面小（详见本章第六节），因此竖井可以采用较小的直径。
水库的工作深度大，则要求调压室具有较大的高度，采用双室式调压室，只需要增加断面不大的竖井高度即可。
溢流式常和双室式结合使用，在上室中加设溢流堰，如图15-3(d)所示。
在丢弃负荷时，水位开始迅速上升，达到溢流堰后开始溢流，在最高水位附近保持一段时间后，才开始缓慢地下降，如图15-12所示。
由于上室的水量绝大部分是经溢流堰流出的，其重心进一步提高了，同时最高水位受溢流堰限制，因此，在相同的条件下，所需上室的容积减小了，所以，设置溢流堰能改善双室式调压室的工作条件。
图15-12 丢弃负荷后竖井及上室水位变化过程双室式调压室，只宜于做成地下结构，其上下室可做成各种形式。
图15-13为一双室式调压室的实例。
上室呈长槽形，在岩石中开挖而成，因岩石较好，顶部不加衬砌。
上室有进出口与外部相通，作为交通与通气之用。
上室的轴线和引水道的轴线不在一个铅直面上，交角27°30'。
盲肠形的下室具有圆形横断面，其轴线与引水道垂直，这样对结构较为有利；下室分两段，对称布置在引水道的两侧，这样既减小了下室的长度又使水流对称。
图15-13 双室式调压室（尺寸：m）上室的底部应在最高静水位以上，这样才能充分发挥上室的作用。
下室的顶部应在最低静水位以下，其底应在最低涌波水位以下。
上室和下室的底部应有不小于1％的坡度倾向竖井，以便放空水流；下室的顶部应有不小于1.5％的反坡，当室内水位上升时，便于空气逸出。
对下室的容积、高程和形状的设计应特别仔细，不应满足于一般计算，必要时要进行模型试验。
某水电站调压室模型试验表明：细而长的下室工作不够灵敏，当竖井水位迅速下降时，室内要形成一个较大的水面坡降后才能向竖井补水，速度迟缓，迫使竖井水位低于下室内水位，容易使引水道进入空气；当竖井水位回升时，同样要形成一个反向的水面坡降才能使室内充水，迅速上升的水位很快将洞口淹没，致使下室中遗留的空气从水底逸出，水流极不稳定，因此，下室应尽量做成粗而短或对称布置在引水道的两侧。
调压箱作用
a. 调压柜启用前，应首先将管道内空气置换。
b. 管道通气后，检查压力是否正常，然后慢慢打开进出口阀门。
c. 启用时应从进口向出口逐级开启各阀门并密切观察各压力表指示。（出口可配装U型压力计）
运 行：
a. 设备运行中应定期观察进口压力是否稳定及切断阀的工作状态。
b. 定期检查过滤芯是否堵塞，如发现滤芯堵塞应及时清理或更换。
按设置方式分：
（1）地上调压站：这是采用最多的方式，其特点是便于操作、检修和维护管理，同时比较安全。
（2）地下调压站：调压器设在地下，主要是为了不影响城市美观和在一些地上安全防火距离不能满足要求的情况下才考虑的，由于该方式除了不便操作和维护管理外，一旦出现事故还会危及地上较大范围的建筑和人身安全，现在已不采用该方式。
按调压级别分：
（1）高、中压调压站：通常用在门站、三级系统的高、中压管网及某些工业用户；
（2）高、低压调压站；用在城市的高、低压管网，作为区域调压站；
（3）中、低压调压站：用在城市的中低压管网，作为区域调压站，这种调压站目前在我国运用最多。
编辑本段
调压箱的组成
调压箱结构图
调压箱由阀门、压力表、过滤器、调压器、流量表及安全附件等连同燃气管道组装而成，整体结构紧凑合理，占地面积小，安装简单，使用方便，依据现场要求，过滤、调压、计量每一阶段结构型式可为：单路(1+0)、单路加手动旁路（1+1）、双路一用一备加手动旁路（2+1）、多路并联等。DMC牌燃气调压箱均配置进出口配对法兰，调压柜进出口可选配绝缘接头或绝缘法兰。
编辑本段
调压箱分类
按用途区分：
（1）区域调压站：作为区域用气调压之用。
80Q系列燃气调压箱说明书
指导手册D104612XCN22022年12月80Q 2.0系列燃气调压箱说明书目 录一. 简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3二. 适用介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3三. 型号说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3四. 主要技术参数及特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3五. 主要结构及组成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4六.调压箱工作原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4七. 调压箱流量表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5八. 调压箱安装、使用及维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 23RX-/0.4A80Q自定义功能，80Q 代表为原RTZ-80Q 调压箱调压管路结构代号额定流量，m 3/h最大进口工作压力，MPa 燃气调压箱一. 简介80Q 系列燃气调压箱集过滤、调压、超压切断、安全放散为一体，适用于中压燃气管网；楼幢、小型公服设施的调压。
调压
产品 名称
DC-RTZ-R调压箱 采用新型二级减压机构；产品可适用于小型工业和 居民用户；调压箱配有高精度过滤器，过滤精度可达 5μm；操作过程简单、安全，维护方便；调压箱配备 超高/低压自动切断及安全放散装置，保证随用气量的 变化和进口压力的波动，调压器自动将出口压力值保 持在一定的设定范围内；调压箱结构设计紧凑，安装 工序简单，可悬挂或坐地，适宜于户内或户外安装， 安全距离可大大缩小；
调压器的分类
1、按压力分为； 低——低压； 中——低压； 中——中压； 高——中压； 高——高。 2、按用途划分。 区域调压器。 专用调压器。 用户调压器。 3、按作用原理划分。直接作用式和间接作用式 直接作用式—调压器就是直接依靠调压器薄膜所感受的出口压力的变 化来移动阀门和进行调节。 间接作用式—当出口压力变化时，使操纵机构（指挥器）动作，接通 能源（或给出信号），使调节阀门移动。它的敏感元件（即感应出口 压力的元件）和传动装置（即受力动作并进行调节的元件）是分开的
附属设备
产品名称
DC-Q系列切断阀
性 能 特 点
性能特点
技 术 说 明
主要技术参数 工作压力：P≤1.6Mpa 动作压力范围： 1Kpa-1.2Kpa（划分五个等级） 工作介质： 人工煤气、天然气、液化石油气、空 气以及其它无腐蚀性气体。 工作温度：-20℃-60℃ 口径系列：DN50 DN80 DN100 DN150
10.稳压精度：δP2是指调压器流量一定时，进口压力P1在其额定压力范 围内变化，出口压力P2与其额定的偏差和额定出口压力的比值。 11.关闭压力：Pb表示。定义为：当调压器流量渐渐降低到零后，出口压 力最稳定的压力值。 12.最大流量：Qmax（Gmax）表示，单位M3/h.，定义为：在给定的出 口压力下当其偏差在规定范围内时所能达到额流量上限。 13.流量特性偏差值（流量特性曲线）：△P2Q（△P2G）表示：定义为： 稳定流动状态下，当进口压力一定时，调压器流量变化所引起的出口 压力变化值。 14.压力特性偏差值（压力特性曲线）：P2G表示。定义为：出口流量一 定，进口压力改变时，出口压力的变化值。 15.喘动：定义为：是调压器出口压力发生上下交替大幅度偏离额定压力 的规定现象，发生这一现象是常常伴有颤动喘息等非正常状态，故称 喘动。
调压箱简介演示
家庭应用
家庭中使用的各种气体和液体也 需要进行压力调节和过滤，例如 天然气、自来水等，调压箱可以 在这些场合中提供安全和便捷的
解决方案。
01
调压箱的结构与设计
调压箱的内部结构
安全阀
用于安全保护，防止超压。
过滤器
对进入箱内的气体进行过滤， 去除杂质。
调压阀
调压箱的核心部件，对进入箱 内的气体进行压力调节。
案例二：某化工厂的工艺气体调压箱
总结词
化工厂使用的工艺气体调压箱，用于将原料气体的压力调整到反应器所需的水平 。
详细描述
化工厂需要使用各种原料气体来进行化学反应。为了确保反应的顺利进行，需要 使用工艺气体调压箱将原料气体的压力调整到反应器所需的水平。这种调压箱具 有高精度、高稳定性、高安全性的特点，能够满足化工厂的工艺需求。
案例三：某城市供水的二次加压调压箱
总结词
城市供水系统使用的二次加压调压箱，用于将自来水经过二 次加压后输送到用户家中。
详细描述
城市供水系统为了满足高层建筑和远距离用户的用水需求， 需要使用二次加压调压箱将自来水经过二次加压后输送到用 户家中。这种调压箱具有高效、稳定、安全的特点，能够保 证供水系统的正常运行。
调压箱的优点
高效节能
调压箱采用高效的调压器，能够有效地稳定 系统压力，降低能耗。
维护方便
调压箱内部结构简单，维护方便，可降低维 护成本。
安装简便
调压箱结构紧凑，安装简便，可节省安装时 间和成本。
高品质材料
调压箱采用高品质的材料制作，能够保证长 期稳定运行。
调压箱的不足之处
01
02
03
高成本
调压箱制造成本较高，价 格较贵。
燃气调压箱的安装流程蔡全立
装调压箱出口压力调整旋钮主调压器阀体测压嘴出口球阀切断压力调整旋钮+安压力表过滤器盖+过滤器出口球阀切断复位拉打强压（压缩空气）, 然后进行吹扫。
在排除故障后, 向下拉动切断复位拉杆, 使切断阀重新处于开启状态开始输气时, 必需缓慢打开球阀, 切忌忽然送入高压气体, 致使膜片冲坏, 或者出口压力瞬间增高致使放散或切断;调压器安装后, 若管线要试压, 必需用盲板将调压器阻隔, 尤其是调压器下游, 不然极易损害调压器, 当调压器下游压力大于切断阀切断压力时, 调压器要自动切断。
使用与维修1．通气运行A．关闭调压器进、出口球阀B．将符合调压器压力范围燃气置换到调压器进口球阀前C．打开调压器出口侧测压嘴, 再缓慢地略微开启调压器进口端球阀, 待燃气充满调压器（压力标示值与管线压力相同时）, 关闭测压嘴, 全开进口端球阀;D．测量调压器出口关闭压力（关闭压力为不超出所需运行压力1.25倍）E．缓慢开启调压器出口端球阀, 将减压后燃气送入调压器下游管线2．出口压力、切断阀动作压力设定若用户需自行调整出口压力, 应对应调整切断阀动作压力。
其动作压力应设定在调压器关闭压力1.5倍;A出口压力设定: 缓慢旋动主调压器上调整旋钮, 使出口压力达成设定值。
顺时针调整, 出口压力升高; 反时针调整, 出口压力降低;B 切断阀动作压力设定: 切断阀调整旋钮顺时针调整, 切断压力增大; 逆时针调整, 切断压力减小切断阀复位当切断阀切断后, 应检验出超压原因, 经处了处理后, 方能复位操作A 关闭进、出口球阀;B 检验出口压力值是否为正常范围, 正常时方可进行下一步操作;C 用手拉住拉环, 向外拉出阀杆, 并确定阀杆已锁上;D 打开测压嘴, 再缓慢地略微开启进口端球阀, 如开启得太快可能再次被切断, 待燃气充满调压器, 全开进口端球阀;E 缓慢开启出口端球阀供气4 维护A 用肥皂水或燃气报警仪器检验调压器有没有外泄露（注意: 放散后气味残留可能会引发燃气报警仪器报警）B 检验调压器关闭压力缓慢关闭调压器出口端球阀, 在测压嘴处接压力计, 打开测压嘴开关, 一分钟后统计压力值, 检验是否在正常范围内, 调压器关闭压力正常情况下无需对调压器进行维修。
燃气管道工程调压站调压箱及燃气管道附属设备安装作业指导书
燃气管道工程调压站调压箱及燃气管道附属设备安装作业指导书一、目的为规范调压站、调压箱及燃气管道附属设备安装, 完善施工管理, 保证安装质量, 特制定本作业指导书。
二、适用范围本作业指导书适用于本公司承建的所有燃气工程。
三、调压站安装1.安装前准备安装在调压站内的设备及仪表均要有出厂合格证, 调压器应有出厂合格证和产品说明书。
安装前设备应检查清洗加油, 阀门应做渗漏试验, 仪表应按说明书的要求进行调整及标定。
2.调压站的安装顺序调压站的安装顺序一般为先室外, 后室内；先地下, 后地上；先管道, 后设备。
先、后安装均应以同一安装基准线为标准, 如先、后安装的管道均以管道中心线的方位和标高为基准, 以确保安装质量。
3.调压器的安装要求（1）调压器应安装在水平直管段上, 使主调压器的阀杆呈垂直状态, 直管段的长度应符合产品说明书的要求。
（2）调压器应按阀体上箭头所指燃气进出口方向安装, 安装时调压阀应处于关闭状态, 安装前应分别检查主调压器和指挥器以及排气阀等各部件动作是否灵敏, 接头是否牢固。
（3）2台以上调压器水平布置时, 相邻调压器的外缘净距应大于1米；调压器与墙面之间的净距和室内主要通道的宽度均宜大于0.8米。
4.调压站内管道的安装要求（1）管道安装应横平竖直, 整齐美观。
（2）管道变径时应采用变径大小头, 两端均不准套焊。
（3）站内管道一般采用明设, 并列平行的管道净距以及管道与墙的距离一般不小于0.5米, 管道中心线距地面0.4-0.5米。
管道上安装设备时其间距应相应增加。
（4）水平设置的旁通管, 其管道中心应和相联的工艺管道同一标高；垂直设置的旁通管, 应和所连接的水平工艺管道垂直。
（5）调压器前后阀门之间的管段, 最好是把阀门、过滤器、波纹管补偿器和调压器等按平面位置和高程稳固好, 法兰连接处先用螺栓紧固后, 配齐短管并进行调直找平, 再进行法兰的点固焊。
待完成全部点固焊后, 松开螺栓, 进行短管与法兰的环缝焊接。
调压器(箱)教程幻灯5
调压。
1.2特点：本产品符合GB16802-1997 《城镇燃气调压器》标准。压力稳定，关闭灵敏。具
有两级安全保护功能压力设定简单方便且控制精确，操作维护简便，可在线检
修，内设过滤装置。并取得国家质检总局颁发的《全国工业产品生产许可证》，
生产许可证编号为：XK21-204-01021。
1.3适用介质：天然气、人工煤气、液化石油气、喷塑箱体空气等。
调压箱
拆下箱体将配对法兰用螺栓拧紧
调压箱
点焊
配管点焊
不得强行安装！
焊接
取下调压箱焊接配管
调压箱
调压箱
上紧法兰螺栓
安装调压箱
图5 进出口配管安装步骤
RTZ-*/0.4Q系列调压器
4.1.1安装前仔细核对调压器（箱）型号、技术参数与使用要求是否完 全符合。
4.1.2注意进、出口方向应与管线流向一致。 4.1.3调压器前后管道清扫干净后方可就位安装。 4.1.4安装方式：a、室内安装应符合建筑防爆要求； b、调压器（箱）
若出口压力P2高于放散阀设定值时,放散阀口自动打开,P2迅速降低，当 P2低于放散阀设定值时，放散阀自动关闭,继续供气,即可以保证安全，又可以 保证用户用气的需要。（参阅图1）
若出口压力P2过高，高于切断阀设定值时，切断阀皮膜向左侧变形,推动 锁栓，松开切断阀杆，与切断阀杆装配一体的切断阀瓣在弹簧力的作用下顶 住阀口，切断进口气源，以确保安全,该切断阀需人工复位。(参阅图1)
Φ14
175
DN40
Φ110
Φ18
220
DN50
Φ125
Φ18
300
DN80
Φ160
Φ18
360
阀口关闭
燃气调压箱移改工程方案
燃气调压箱移改工程方案一、项目背景燃气调压箱是燃气供应系统中一个重要的设备，用于调整燃气的压力，保障燃气供应的稳定性和安全性。
然而，在一些情况下，由于燃气用途变更、管网改造或新建项目等原因，需要对现有的燃气调压箱进行移动或改造。
本文档旨在提出一种燃气调压箱移改工程方案，以保证移动或改造过程中的顺利进行，确保燃气供应的正常运行。
二、工程方案2.1 方案选择根据实际情况和工程要求，我们综合考虑了多种方案，并最终选择了一种满足需求且经济合理的方案。
这个方案包括以下几个步骤：1.移除原有燃气调压箱：首先，需要将原有的燃气调压箱进行拆除，确保拆除过程中的安全性，防止对周围设备和人员造成危害。
2.安装新的燃气调压箱：在进行其他改造或移动工作之前，必须先完成新的燃气调压箱的安装。
在选择新的燃气调压箱时，需考虑其容量、调节范围、管路接口等因素，确保其能够满足新的需求。
3.管路改造：根据新的燃气调压箱的位置和要求，可能需要对管路进行一定的改造。
改造包括管道延长、接口调整、支架加固等工作，以确保管路的稳定性和安全性。
2.2 施工步骤为了保证施工顺利进行，我们制定了以下施工步骤：1.前期准备：包括确定施工计划、编制施工方案、采购所需材料和设备等工作。
2.拆除原有燃气调压箱：–确保施工现场的安全，设置警示标志，限制人员进入。
–拆卸与燃气调压箱链接的管道和阀门。
–卸下调压箱及其支架。
3.安装新的燃气调压箱：–根据燃气调压箱的要求，进行现场调整和安装。
–连接好燃气管道、阀门和支架。
–进行漏气测试，确保安装质量。
4.管路改造：–根据新的燃气调压箱位置，调整管道布局。
–施工管道延长、接口调整等工作。
–增加或调整支架，确保管路的稳定性。
5.联调测试：–完成工程后，进行联调测试。
–验证燃气调压箱的调节性能，确保其正常工作。
6.工程结束：–清理施工现场，确保周围环境的整洁。
–形成完整的工程档案，包括工程图纸、检测报告、施工记录等。
2.3 安全措施在进行燃气调压箱移改工程时，必须采取一系列安全措施，以确保施工过程中的人员安全和设备完整。
