CAD填充图案含义
CAD中填充图案基本知识
CAD中填充图案的中文翻译答案补充SOLID,实体填充ANGLE,角钢ANSI31, ANSI铁、砖和石ANSI32, ANSI钢ANSI33, ANSI青铜、黄铜和紫铜ANSI34, ANSI塑料和橡胶ANSI35, ANSI耐火砖和耐火材料ANSI36, ANSI大理石、板岩和玻璃ANSI37, ANSI铅、锌、镁和声/热/电绝缘体ANSI38, ANSI铝AR-B816, 8x16块砖顺砌AR-B816C, 8x16块砖顺砌，用灰泥接缝AR-B88, 8x8块砖顺砌AR-BRELM,标准砖块英式堆砌，用灰泥接缝AR-BRSTD,标准砖块顺砌AR-CONC,随机的点和石头图案AR-HBONE,标准的砖块成人字形图案@ 45度角AR-PARQ1, 2x12镶木地板: 12x12的图案AR-RROOF,屋顶木瓦图案AR-RSHKE,屋顶树木摇晃的图案AR-SAND,随机的点图案答案补充BOX,方钢BRASS,黄铜制品BRICK,砖石类型的表面BRSTONE,砖和石CLAY,粘土材料CORK,软木材料CROSS,一系列十字形DASH,划线DOLMIT,地壳岩层DOTS,一系列点EARTH,地面ESCHER, Escher图案FLEX,软性材料GRASS,草地GRATE,格栅区域GRAVEL,沙砾图案HEX,六边形HONEY,蜂巢图案HOUND,犬牙交错图案INSUL,绝缘材料答案补充ACAD_ISO02W100,划线ACAD_ISO03W100,划、空格线ACAD_ISO04W100,长划、点线ACAD_ISO05W100,长划、双点线ACAD_ISO06W100,长划、三点线ACAD_ISO07W100,点线ACAD_ISO08W100,长划、短划线ACAD_ISO09W100,长划、双短划线ACAD_ISO10W100,划、点线ACAD_ISO11W100,双划、点线ACAD_ISO12W100,划、双点线ACAD_ISO13W100,双划、双点线ACAD_ISO14W100,划、三点线ACAD_ISO15W100,双划、三点线ISO:international organization for standards(国际标准化组织) ANSI：American National Standards Institute(美国国家标准协会) CAD自定义填充AUTO CAD怎么添加自定义填充图案2011-10-26 19:03加载方法工具——选项对话框——文件选项：支持文件搜索路径——添加——浏览——选择填充图案的文件夹目录——应用创建填充图案文件出错的原因：在网上可以找到多种自定义填充图案的文件（PAT文件），也可以用文本编辑器很容易的创建自定义的填充图案文件，但是创建自定义填充图案文件是有一定要求的，如果在自定义创建模式菜单下选择一个PAT文件时，出现了一个错误信息，可能是下列原因造成：（1）每个PAT文件只包含一个填充图案的定义，也可以在AutoCAD的acad.pat和acadiso.pat文件中添加填充图案的定义。
cad中填充图案的含义
填充图案（一）ANSI31, ANSI 铁、砖和石ANSI32, ANSI 钢ANSI33, ANSI 青铜、黄铜和紫铜ANSI34, ANSI 塑料和橡胶ANSI35, ANSI 耐火砖和耐火材料ANSI36, ANSI 大理石、板岩和玻璃ANSI37, ANSI 铅、锌、镁和声/热/电绝缘体ANSI38, ANSI 铝ISO——国际ACAD_ISO02W100, 划线ACAD_ISO03W100,划空格线ACAD_ISO04W100, 长划、点线ACAD_ISO05W100, 长划、双点线ACAD_ISO06W100, 长划、三点线ACAD_ISO07W100, 点线ACAD_ISO08W100, 长划、短划线ACAD_ISO09W100, 长划、双短划线ACAD_ISO10W100, 划、点线ACAD_ISO11W100, 双划、点线ACAD_ISO12W100, 划、双点线ACAD_ISO13W100, 双划、双点线ACAD_ISO14W100, 划、三点线ACAD_ISO15W100, 双划、三点线AR-B816, 8x16 块砖顺砌AR-B816C, 8x16 块砖顺砌，用灰泥接缝AR-B88, 8x8 块砖顺砌AR-BRELM, 砖块英式堆砌，用灰泥接缝AR-BRSTD, 砖块顺砌AR-CONC, 随机的点和石头图案AR-HBONE, 的砖块成人字形图案 @ 45 度角AR-PARQ1, 2x12 镶木地板: 12x12 的图案AR-RROOF, 屋顶木瓦图案AR-RSHKE, 屋顶树木摇晃的图案AR-SAND, 随机的点图案BOX, 方钢BRASS, 黄铜制品BRICK, 砖石类型的表面BRSTONE, 砖和石CLAY, 粘土材料CORK, 软木材料CROSS, 一系列十字形DASH, 划线DOLMIT, 地壳岩层DOTS, 一系列点EARTH, 地面ESCHER, Escher 图案FLEX, 软性材料GRASS, 草地GRATE, 格栅区域GRAVEL,沙砾图案HEX, 六边形HONEY, 蜂巢图案HOUND, 犬牙交错图案INSUL, 绝缘材料JIS_LC_20, LC JIS A 0150(@20)*JIS_LC_20A, LC JIS A 0150(@20戝) *JIS_LC_8, LC JIS A 0150(@8)*JIS_LC_8A, LC JIS A 0150(@8戝)*JIS_RC_10, RC JIS A 0150(@10)*JIS_RC_15, RC JIS A 0150(@15)*JIS_RC_18, RC JIS A 0150(@18)*JIS_RC_30, RC JIS A 0150(@30)*JIS_STN_1E, STONE JIS A 0150(@1) *JIS_STN_2.5, STONE JIS A 0150(@2.5) *JIS_WOOD, WOOD JIS A 0150*LINE,平行水平线 *MUDST,泥沙*NET,水平/垂直栅格*NET3,网状图案 0-60-120*PLAST,塑料制品*PLASTI,塑料制品*SACNCR,混凝土*SQUARE,对齐的小方块*STARS,六芒星 *STEEL,钢制品*SWAMP,沼泽地带*TRANS,热传递材料*TRIANG,等边三角形*ZIGZAG,楼梯效果。
CAD基础第六章填充图案面域和块
图案填充”对话框中的“比例”的值改小 。
3、编辑填充图案(HATCHEDIT)
作用：可以修改已经存在的剖面线的形式、比 例和角度等。 命令的输入方式： 命令： HATCHEDIT (HE) ↙ 下拉菜单： 修改→对象 →图案填充 快捷菜单：选择一个图案填充对象，在绘图区 域单击鼠标右键，从弹出的菜单中选择“图案填 充”菜单项。或者双击鼠标左键。 执行命令后，提示选择关联的剖面线对象，弹 出修改对话框，进行编辑。
2、块的创建
在块应用之前必须先定义块。块可以包含 有一个或多个对象。 块分内部块和外部块，内部块只能在定义 它的图形中被调用，不能其他图形调用。外 部块是将选定的实体作为一个外部图形文件 保存起来，和其他图形文件没有什么区别， 可以被打开、编辑，也可以被其他图形文件 作为图块调用。
（1）内部块的创建
修改 →对象→属性→单个
（3）属性块的插入和编辑
举例：带有属性的粗糙度的块
四、AutoCAD设计中心
设计中心为用户提供了一种直观、高效的与 Windows资源管理器相类似的操作界面。 1、启动AutoCAD设计中心： 工具栏：标准/ AutoCAD设计中心 下拉菜单：工具/ AutoCAD设计中心 2、浏览及打开图形 演示 3 、将图形文件的块、图层等对象插入到当前图形 中
三、块及属性
1、块的概念及功能
在工程图中有大量反复使用的图形对象，作图时常 常将它们生成图块，这样在以后的作图中就可以引 用。 块是由多个对象组合在一起，并作为一个整体来使 用的图形对象，其功能如下：
（1）创建图形库 （2）节省存储空间 （3）方便图形修改 （4）增加属性
ห้องสมุดไป่ตู้
CAD中填充图案基本知识
CAD中填充图案的中文翻译答案补充SOLID实体填充ANGLE角钢ANSI31, ANS铁、砖和石ANSI32, ANS 钢ANSI33, ANS青铜、黄铜和紫铜ANSI34, ANS塑料和橡胶ANSI35, ANS耐火砖和耐火材料ANSI36, ANS大理石、板岩和玻璃ANSI37, ANS铅、锌、镁和声/热/电绝缘体ANSI38, ANS 铝AR-B816, 8x16块砖顺砌AR-B816C, 8x16块砖顺砌，用灰泥接缝AR-B88, 8x8块砖顺砌AR-BRELM标准砖块英式堆砌，用灰泥接缝AR-BRSTD标准砖块顺砌AR-CONC随机的点和石头图案AR-HBONE标准的砖块成人字形图案@ 45度角AR-PARQ1,2x12镶木地板：12x12的图案AR-RROOI屋顶木瓦图案AR-RSHK屋顶树木摇晃的图案AR-SAND随机的点图案答案补充BOX方钢BRASS黄铜制品BRICK砖石类型的表面BRSTONE专和石CLAY占土材料CORK软木材料CROSS-T系列十字形DASH划J线DOLMIT地壳岩层DOTS一系列点EARTH地面ESCHER, Esch图案FLEX软性材料GRASS草地GRATE格栅区域GRAVEL沙砾图案HEX六边形HONEY蜂巢图案HOUND犬牙交错图案INSUL绝缘材料答案补充ACAD_ISO02W10划线ACAD_ISO03W10划、空格线ACAD_ISO04W10长划、点线ACAD_ISO05W10长划、双点线ACAD_ISO06W10长划、三点线ACAD_ISO07W10（点线ACAD_ISO08W10长划、短划线ACAD_ISO09W10长划、双短划线ACAD_ISO10W10划、点线ACAD_ISO11W10（双划、点线ACAD_ISO12W10划、双点线ACAD_ISO13W10（双划、双点线ACAD_ISO14W10划、三点线ACAD_ISO15W10（双划、三点线ISO:international organization for standards（国际标准化组织）ANS：American National Standards Institute（美国国家标准协会）CAD自定义填充AUTO CAD怎么添加自定义填充图案2011-10-26 19:03加载方法工具——选项对话框——文件选项：支持文件搜索路径——添加——浏览——选择填充图案的文件夹目录——应用创建填充图案文件出错的原因：在网上可以找到多种自定义填充图案的文件（PAT文件），也可以用文本编辑器很容易的创建自定义的填充图案文件，但是创建自定义填充图案文件是有一定要求的，如果在自定义创建模式菜单下选择一个PAT文件时，出现了一个错误信息，可能是下列原因造成：（1）每个PAT文件只包含一个填充图案的定义，也可以在AutoCAD的acad.pat和acadiso.pat文件中添加填充图案的定义。
CAD填充图案选项板的图案代表意义
序号名称图例说明序号名称图例说明1SOLID 实体填充2ANGLE 角钢3ANSI31ANSI 铁、砖和石4ANSI32ANSI 钢5ANSI33ANSI 青铜、黄铜和紫铜6ANSI34ANSI 塑料和橡胶7ANSI35ANSI 耐火砖和耐火材料8ANSI36ANSI 大理石、板岩和玻璃9ANSI37ANSI 铅、锌、镁和声/热/电绝缘体10ANSI38ANSI 铝11AR-B8168x16 块砖顺砌12AR-B816C 8x16 块砖顺砌，用灰泥接缝13AR-B888x8 块砖顺砌14AR-BRELM 标准砖块英式堆砌，用灰泥接缝15AR-BRSTD 标准砖块顺砌16AR-CONC 随机的点和石头图案17AR-HBONE 标准的砖块成人字形图案 @45 度角18AR-PARQ12x12 镶木地板: 12x12 的图案19AR-RROOF 屋顶木瓦图案20AR-RSHKE 屋顶树木摇晃的图案21AR-SAND 随机的点图案22BOX 方钢23BRASS 黄铜制品24BRICK 砖石类型的表面25BRSTONE 砖和石26CLAY 粘土材料27CORK 软木材料28CROSS 一系列十字形序号名称图例说明序号名称图例说明29DASH划线30DOLMIT地壳岩层31DOTS一系列点32EARTH地面33ESCHER Escher 图案34FLEX软性材料35GRASS草地36GRATE格栅区域37GRAVEL沙砾图案38HEX六边形39HONEY蜂巢图案40HOUND犬牙交错图案41INSUL绝缘材料42ISO02W100划线43ISO03W100划、空格线44ISO04W100长划、点线45ISO05W100长划、双点线46ISO06W100长划、三点线47ISO07W100点线48ISO08W100长划、短划线49ISO09W100长划、双短划线50ISO10W100划、点线51ISO11W100双划、点线52ISO12W100划、双点线53ISO13W100双划、双点线54ISO14W100划、三点线55ISO15W100双划、三点线56JIS_LC_20LC JIS A 0150(@20)序号名称图例说明序号名称图例说明57JIS_LC_20A LC JIS A 0150(@20)58JIS_LC_8LC JIS A 0150(@8)59JIS_LC_8A LC JIS A 0150(@8)60JIS_RC_10RC JIS A 0150(@10)61JIS_RC_15RC JIS A 0150(@15)62JIS_RC_18RC JIS A 0150(@18)63JIS_RC_30RC JIS A 0150(@30)64JIS_STN_1E STONE JIS A 0150(@1)65JIS_STN_2.5STONE JIS A 0150(@2.5)66JIS_WOOD WOOD JIS A 015067LINE平行水平线68MUDST泥沙69NET水平/垂直栅格70NET3网状图案 0-60-12071PLAST塑料制品72PLASTI塑料制品73SACNCR混凝土74SQUARE对齐的小方块75STARS六芒星76STEEL钢制品77SWAMP沼泽地带78TRANS热传递材料79TRIANG等边三角形80ZIGZAG楼梯效果81GOST_GLASS玻璃材质82GOST_WOOD木材材质83GOST_GROUND地面。

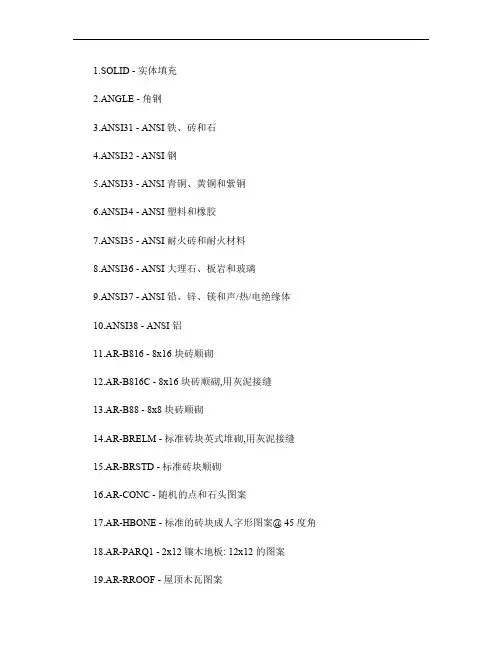

CAD填充图案含义
1.SOLID - 实体填充2.ANGLE - 角钢3.ANSI31 - ANSI 铁、砖和石4.ANSI32 - ANSI 钢5.ANSI33 - ANSI 青铜、黄铜和紫铜6.ANSI34 - ANSI 塑料和橡胶7.ANSI35 - ANSI 耐火砖和耐火材料8.ANSI36 - ANSI 大理石、板岩和玻璃9.ANSI37 - ANSI 铅、锌、镁和声/热/电绝缘体10.ANSI38 - ANSI 铝11.AR-B816 - 8x16 块砖顺砌12.AR-B816C - 8x16 块砖顺砌,用灰泥接缝13.AR-B88 - 8x8 块砖顺砌14.AR-BRELM - 标准砖块英式堆砌,用灰泥接缝15.AR-BRSTD - 标准砖块顺砌16.AR-CONC - 随机的点和石头图案17.AR-HBONE - 标准的砖块成人字形图案@ 45 度角18.AR-PARQ1 - 2x12 镶木地板: 12x12 的图案19.AR-RROOF - 屋顶木瓦图案20.AR-RSHKE - 屋顶树木摇晃的图案21.AR-SAND - 随机的点图案22.BOX - 方钢23.BRASS - 黄铜制品24.BRICK - 砖石类型的表面25.BRSTONE - 砖和石26.CLAY- 粘土材料27.CORK - 软木材料28.CROSS - 一系列十字形29.DASH - 划线30.DOLMIT - 地壳岩层31.DOTS - 一系列点32.EARTH - 地面33.ESCHER - Escher 图案34.FLEX - 软性材料35.GRASS - 草地36.GRA TE - 格栅区域37.GRA VEL - 沙砾图案38.HEX - 六边形39.HONEY- 蜂巢图案40.HOUND - 犬牙交错图案41.INSUL - 绝缘材料42.ACAD_ISO02W100 - 划线43.ACAD_ISO03W100 - 划、空格线44.ACAD_ISO04W100 - 长划、点线:45.ACAD_ISO05W100 - 长划、双点线46.ACAD_ISO06W100 - 长划、三点线47.ACAD_ISO07W100 - 点线48.ACAD_ISO08W100 - 长划、短划线49.ACAD_ISO09W100 - 长划、双短划线50.ACAD_ISO10W100 - 划、点线51.ACAD_ISO11W100 - 双划、点线52.ACAD_ISO12W100 - 划、双点线53.ACAD_ISO13W100 - 双划、双点线54.ACAD_ISO14W100 - 划、三点线55.ACAD_ISO15W100 - 双划、三点线56.JIS_LC_20 - LC JIS A 0150(@2057.JIS_LC_20A- LC JIS A 0150(@20戝58.JIS_LC_8 - LC JIS A 0150(@859.JIS_LC_8A- LC JIS A 0150(@8戝60.JIS_RC_10 - RC JIS A 0150(@1061.JIS_RC_15 - RC JIS A 0150(@1562.JIS_RC_18 - RC JIS A 0150(@1863.JIS_RC_30 - RC JIS A 0150(@3064.JIS_STN_1E - STONE JIS A 0150(@165.JIS_STN_2.5 - STONE JIS A 0150(@2.566.JIS_WOOD - WOOD JIS A 015067.LINE - 平行水平线68.MUDST - 泥沙 - 水平/垂直栅格3 - 网状图案0-60-12071.PLAST - 塑料制品72.PLASTI - 塑料制品73.SACNCR - 混凝土74.SQUARE - 对齐的小方块75.STARS - 六芒星76.STEEL - 钢制品77.SWAMP - 沼泽地带78.TRANS - 热传递材料79.TRIANG - 等边三角形80.ZIGZAG - 楼梯效果。
CAD中填充图案基本知识
CAD中填充图案的中文翻译答案补充SOLID, 实体填充ANGLE, 角钢ANSI31, ANSI 铁、砖和石ANSI32, ANSI 钢ANSI33, ANSI 青铜、黄铜和紫铜ANSI34, ANSI 塑料和橡胶ANSI35, ANSI 耐火砖和耐火材料ANSI36, ANSI 大理石、板岩和玻璃ANSI37, ANSI 铅、锌、镁和声/热/电绝缘体ANSI38, ANSI 铝AR-B816, 8x16 块砖顺砌AR-B816C, 8x16 块砖顺砌，用灰泥接缝AR-B88, 8x8 块砖顺砌AR-BRELM, 标准砖块英式堆砌，用灰泥接缝AR-BRSTD, 标准砖块顺砌AR-CONC, 随机的点和石头图案AR-HBONE, 标准的砖块成人字形图案 @ 45 度角AR-PARQ1, 2x12 镶木地板: 12x12 的图案AR-RROOF, 屋顶木瓦图案AR-RSHKE, 屋顶树木摇晃的图案AR-SAND, 随机的点图案答案补充BOX, 方钢BRASS, 黄铜制品BRICK, 砖石类型的表面BRSTONE, 砖和石CLAY, 粘土材料CORK, 软木材料CROSS, 一系列十字形DASH, 划线DOLMIT, 地壳岩层DOTS, 一系列点EARTH, 地面ESCHER, Escher 图案FLEX, 软性材料GRASS, 草地GRATE, 格栅区域GRAVEL,沙砾图案HEX, 六边形HONEY, 蜂巢图案HOUND, 犬牙交错图案INSUL, 绝缘材料答案补充ACAD_ISO02W100, 划线ACAD_ISO03W100, 划、空格线ACAD_ISO04W100, 长划、点线ACAD_ISO05W100, 长划、双点线ACAD_ISO06W100, 长划、三点线ACAD_ISO07W100, 点线ACAD_ISO08W100, 长划、短划线ACAD_ISO09W100, 长划、双短划线ACAD_ISO10W100, 划、点线ACAD_ISO11W100, 双划、点线ACAD_ISO12W100, 划、双点线ACAD_ISO13W100, 双划、双点线ACAD_ISO14W100, 划、三点线ACAD_ISO15W100, 双划、三点线ISO:international organization for standards(国际标准化组织)ANSI：American National Standards Institute(美国国家标准协会)CAD自定义填充AUTO CAD怎么添加自定义填充图案2011-10-26 19:03加载方法工具——选项对话框——文件选项：支持文件搜索路径——添加——浏览——选择填充图案的文件夹目录——应用创建填充图案文件出错的原因：在网上可以找到多种自定义填充图案的文件（PAT文件），也可以用文本编辑器很容易的创建自定义的填充图案文件，但是创建自定义填充图案文件是有一定要求的，如果在自定义创建模式菜单下选择一个PAT文件时，出现了一个错误信息，可能是下列原因造成：（1）每个PAT文件只包含一个填充图案的定义，也可以在AutoCAD的acad.pat 和acadiso.pat文件中添加填充图案的定义。
CAD中的图形填充和渐变技巧
CAD中的图形填充和渐变技巧CAD中的图形填充与渐变技巧在使用CAD软件进行设计和绘图时，掌握图形填充和渐变技巧是非常重要的。
图形填充和渐变可以为设计作品增添丰富的色彩和纹理，使其更加生动和有吸引力。
本文将介绍几种常用的图形填充和渐变技巧，帮助读者提高CAD设计的效果和质量。
一、图形填充技巧1. 图案填充：CAD软件提供了多种图案填充选项，如实心填充、网格填充、木纹填充等。
在填充图案时，可以通过调整填充角度和比例来达到理想的效果。
选择合适的图案填充能够使设计作品更具立体感和细节。
2. 渐变填充：渐变填充是指在一个区域内使用两种或多种颜色进行渐变效果的填充方式。
CAD软件提供了多种渐变填充选项，如线性渐变、径向渐变、角度渐变等。
通过选择适当的渐变类型和颜色搭配，可以为设计作品增加层次感和动态效果。
3. 图案填充的操作：在CAD软件中，进行图案填充的操作非常简单。
首先，选择要填充的闭合区域，然后选择合适的图案填充选项。
接下来，调整填充的角度和比例，以及其他相关属性，如边界线的颜色和线宽。
最后，点击确定按钮即可完成图案填充。
4. 渐变填充的操作：与图案填充相似，进行渐变填充的操作也很简单。
首先，选择要填充的闭合区域，然后选择合适的渐变填充选项。
接下来，选择渐变的起始颜色和结束颜色，并调整其他相关属性，如渐变的类型和角度。
最后，点击确定按钮即可完成渐变填充。
二、使用技巧1. 细节处理：图形填充和渐变可以为设计作品增加细节和纹理，但在使用时需要注意细节的处理。
填充的角度、比例和颜色选择要与设计作品的整体风格和要求相匹配，避免过度使用填充和渐变，影响设计作品的整体效果。
2. 批量操作：CAD软件允许进行批量填充和渐变操作，节省时间和提高效率。
可以通过选择多个闭合区域进行批量填充，或者使用复制和粘贴命令将已填充的区域复制到其他位置。
此外，还可以使用图层管理工具对填充和渐变进行统一管理和调整。
3. 调整填充和渐变属性：CAD软件提供了丰富的填充和渐变属性调整选项，如填充的透明度、边界线的样式和线宽等。
CAD中填充图案内各个填充图表示的意思
SOLID, 实体填充
ANGLE, 角钢
ANSI31, ANSI 铁、砖和石
ANSI32, ANSI 钢
ANSI33, ANSI 青铜、黄铜和紫铜
ANSI34, ANSI 塑料和橡胶
ANSI35, ANSI 耐火砖和耐火材料
ANSI36, ANSI 大理石、板岩和玻璃
ANSI37, ANSI 铅、锌、镁和声/热/电绝缘体
ANSI38, ANSI 铝
AR-B816, 8x16 块砖顺砌
AR-B816C, 8x16 块砖顺砌，用灰泥接缝
AR-B88, 8x8 块砖顺砌
AR-BRELM, 标准砖块英式堆砌，用灰泥接缝
AR-BRSTD, 标准砖块顺砌
AR-CONC, 随机的点和石头图案,混凝土
AR-HBONE, 标准的砖块成人字形图案@ 45 度角AR-PARQ1, 2x12 镶木地板: 12x12 的图案
AR-RROOF, 屋顶木瓦图案
AR-RSHKE, 屋顶树木摇晃的图案
AR-SAND, 随机的点图案
BOX, 方钢
BRASS, 黄铜制品
BRICK, 砖石类型的表面BRSTONE, 砖和石CLAY, 粘土材料CORK, 软木材料CROSS, 一系列十字形DASH, 划线DOLMIT, 地壳岩层DOTS, 一系列点EARTH, 地面ESCHER, Escher 图案FLEX, 软性材料GRASS, 草地GRATE, 格栅区域
GRA VEL,沙砾图案HEX, 六边形HONEY, 蜂巢图案HOUND, 犬牙交错图案INSUL, 绝缘材料。
CAD中的图案填充和材质应用技巧
CAD中的图案填充和材质应用技巧在使用CAD软件进行设计和制图时，图案填充和材质的应用是非常常见和重要的操作。
通过合理地运用图案填充和材质，可以使设计作品更加生动有趣，同时也能够凸显出设计的细节和质感。
下面将介绍一些CAD中的图案填充和材质应用技巧。
首先，我们来讲一下图案填充的应用技巧。
图案填充是指将一种设计好的图案或纹理填充到某个区域中，从而给这个区域增加一种特定的装饰效果。
在CAD软件中，我们可以通过以下几种方式进行图案填充的应用。
首先是使用预设的图案填充。
CAD软件通常会内置一些预设的图案填充选项，比如线条、方格、点阵等等。
我们可以在软件的图案填充选项中选择合适的图案，然后将其填充到需要的区域中即可。
这种方式简单方便，适用于一些简单装饰效果的应用。
其次是自定义图案填充。
有时候，预设的图案填充不能满足我们的需求，这时候我们可以使用自定义图案填充功能。
CAD软件通常会提供一个编辑图案的界面，我们可以在这个界面中自己设计和编辑图案。
比如可以通过绘制线条、填充颜色等方式，制作出自己独特的图案填充。
这种方式相对复杂一些，但灵活性非常高，可以满足各种个性化的需求。
另外，图案填充还可以通过引用外部图像进行应用。
CAD软件通常支持引用和插入外部图像文件，我们可以将自己设计好的纹理图像导入CAD软件中，然后再将其填充到需要的区域中。
这样做可以实现更加真实和细致的效果，特别是对于一些需要复杂纹理的设计作品。
除了图案填充之外，材质的应用也是CAD设计中重要的一环。
材质是指给设计作品中的物体赋予不同的质感，以便更好地模拟和显示真实的物体效果。
在CAD软件中，我们可以通过以下几种方式进行材质的应用。
首先是使用预设的材质。
CAD软件通常会内置一些常见的材质选项，比如金属、木材、塑料等等。
我们可以在软件的材质库中选择合适的材质，然后将其应用到需要的物体上。
这种方式简单快捷，适用于一些常见物体的设计。
其次是自定义材质。
有时候，预设的材质不能满足我们的需求，这时候我们可以使用自定义材质的功能。
CAD绘图中的填充和图案应用技巧
CAD绘图中的填充和图案应用技巧在CAD软件中，填充和图案的应用是绘图过程中非常重要的一部分。
它们可以用来区分不同的元素、强调重点、增加绘图的美观度等。
在本篇文章中，我将介绍一些CAD绘图中填充和图案的使用技巧，帮助读者更好地应用它们。
首先，让我们来看一下CAD软件中填充的应用。
填充是为一个区域添加一种颜色或图案以进行区分的。
在CAD软件中，填充通常通过选择目标区域并选择合适的填充样式来实现。
要选择填充样式，可以点击CAD软件工具栏上的“填充”按钮，然后从下拉菜单中选择所需的样式。
在选择填充样式之前，我们需要了解填充的类型和应用场景。
常见的填充类型包括实体填充、灰度填充和彩色填充。
实体填充用来给封闭的区域添加一种实体颜色，通常用于标注或注释。
灰度填充是通过不同灰度级别的填充图案来区分不同的元素，常用于表示不同材质或纹理。
彩色填充则可以为区域添加丰富的颜色，用于强调重点或增加视觉效果。
在选择填充样式时，我们还需要注意填充的比例和密度。
填充比例指的是填充图案在目标区域中所占的比例，可以根据需要进行调整。
填充密度则是指填充图案中图形的密集程度，也可以根据需要进行调整。
选择适当的填充比例和密度可以使填充效果更加符合实际需求。
除了填充，CAD软件还提供了图案的应用功能。
图案可以用来填充区域、绘制曲线和增加视觉效果等。
要在CAD软件中使用图案，可以点击CAD工具栏上的“图案”按钮，然后选择所需的图案样式。
在选择图案样式之前，我们需要了解不同类型的图案和它们的应用场景。
常见的图案类型包括线性图案、斜线图案和圆形图案等。
线性图案可以用来填充区域、绘制曲线和加强维度线等。
斜线图案则可以用来表示材质的纹理或增加绘图的美观度。
圆形图案通常用于绘制造型或装饰性的图案。
在选择图案样式时，我们还可以调整图案的比例和角度。
图案比例指的是图案中元素的大小，可以根据需要进行调整。
图案角度是指图案中元素的旋转角度，可以使图案的排列更加灵活。
CAD绘图中的线型与填充使用技巧
CAD绘图中的线型与填充使用技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用于制图和设计的软件工具。
在CAD绘图中，线型和填充是非常重要的元素，它们可以帮助我们清晰地表达设计意图。
本文将介绍一些CAD绘图中线型和填充的使用技巧，帮助读者更加高效地进行设计作业。
一、线型的选择与应用1. 标准线型使用在CAD绘图中，我们经常需要使用标准线型如实线、虚线、点线等来绘制不同的构造元素。
常见的线型图例如下：- 实线：代表实体物体或外轮廓线；- 虚线：用于表示隐藏部分或投影线；- 点线：通常用于表示辅助线或构造线。
在选择线型时，可以根据不同的绘图要求和元素特征来选择合适的线型。
线型的选择应遵循清晰易读、与图纸比例合理以及符合行业标准的原则。
2. 自定义线型创建除了使用标准线型，CAD软件还提供了自定义线型创建的功能。
自定义线型是指根据特定设计需求创建的线型，如装饰线、线条文案等。
通过自定义线型可以使设计更富有个性和创意。
具体的自定义线型创建方法可以参考CAD软件的使用手册或在线教程。
3. 线型的修改和编辑在CAD绘图中，线型的修改和编辑是经常需要进行的操作。
如需调整线段的线型，只需选择线段并在线型属性栏中进行修改即可。
对于复杂线型，可以使用CAD软件提供的编辑工具进行自定义编辑，如添加或删除线段、修改线段类型等。
二、填充的使用技巧填充是CAD绘图中常用的元素之一，使用填充可以给设计提供更直观的效果和呈现。
下面介绍一些填充的使用技巧。
1. 线形图案填充在CAD软件中，可以使用不同的线型图案进行填充。
一种常见的用法是使用网格图案填充用于表示物体的材质或纹理。
其他常见的图案还包括斜线、点、横线等。
使用线形图案填充时，可以根据设计需求选择合适的图案类型和线型密度。
2. 色彩填充除了线形图案填充，CAD软件还支持色彩填充。
通过选择颜色填充区域，可以更加直观地呈现设计意图。
在选择填充色彩时，可以根据设计要求选择适宜的色彩搭配。
CAD中的填充命令及应用技巧
CAD中的填充命令及应用技巧CAD是一款常用于设计和绘图的软件，它提供了丰富的工具和命令，帮助用户创建和编辑各种图形元素。
其中，填充命令是CAD中常用的一个功能，它可以用于给闭合的图形区域添加颜色或图案，增加图形的美观性和可读性。
下面我们就来详细介绍一下CAD中的填充命令及其应用技巧。
在CAD中，填充命令通常使用“HATCH”命令来实现。
该命令可以填充闭合的图形区域，如直线、圆弧或多边形等，也可以填充由多个线段构成的复杂图形。
填充命令的使用非常简单，只需按下“HATCH”命令，并选择需要填充的闭合区域，然后选择填充的颜色或图案即可。
下面我们将介绍一些填充命令的常用选项和技巧。
首先是填充类型的选择。
CAD提供了多种填充类型，包括实体填充、斜线填充、点状填充等。
用户可以根据需要选择合适的填充类型。
填充类型可以通过菜单栏的“Properties”选项进行设置，也可以在填充命令的对话框中进行选择。
其次是填充颜色的设置。
CAD支持各种颜色的填充，用户可以根据需要选择合适的颜色。
填充颜色可以通过菜单栏的“Properties”选项进行设置，也可以在填充命令的对话框中进行选择。
此外，CAD还支持渐变填充，用户可以根据需要设置起始颜色和结束颜色，使填充呈现渐变效果。
另外一个重要的选项是填充比例。
填充比例指的是填充图案的缩放比例，用于控制填充的密度。
CAD提供了多种填充比例可供选择，用户可以根据需要设置合适的比例。
填充比例可以通过菜单栏的“Properties”选项进行设置，也可以在填充命令的对话框中进行选择。
除了基本的填充命令选项外，CAD还提供了一些高级的填充技巧，帮助用户更好地应用填充命令。
首先是使用选区填充。
CAD可以根据用户选择的区域进行填充，而无需事先创建闭合的图形。
用户只需使用鼠标框选需要填充的区域，然后执行填充命令即可。
这种方式在处理复杂图形时非常有效。
其次是使用图案文件进行填充。
CAD支持导入外部图案文件进行填充，用户可以使用自定义的图案文件，或者使用CAD提供的图案文件。
利用CAD进行图形的点阵和填充
利用CAD进行图形的点阵和填充CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计和制造等领域的软件工具。
它可以帮助设计师快速而准确地绘制和编辑图形。
在CAD中，点阵和填充被广泛应用于图形的创建和修改过程中。
本文将介绍如何利用CAD进行图形的点阵和填充。
首先，我们需要清楚点阵和填充在CAD中的含义。
点阵是由一系列相同大小和间距的点组成的图形。
在CAD中，可以使用点命令创建点阵。
填充是指将图形内部的空白区域填充为特定的颜色、图案或纹理。
在CAD中，可以使用填充命令进行填充。
在CAD中创建点阵非常简单。
首先选择绘图区域中的一个点作为点阵的起始点。
然后使用点命令，并设置点的大小和间距。
根据需要，可以使用复制命令复制和移动点，以创建更大的点阵。
点阵的形状和大小可以根据设计需求进行调整。
填充是在CAD中为图形内部区域添加颜色或纹理的过程。
有两种常见的填充类型：实体填充和图案填充。
实体填充是一种在图形内部添加纯色填充的方法，可以根据需要选择不同的颜色。
图案填充是一种在图形内部添加特定图案或纹理的方法，可以通过选择不同的图案来实现。
在CAD中进行填充的步骤如下：首先，选择需要填充的图形区域。
然后使用填充命令，并选择填充的类型（实体填充或图案填充），以及填充的颜色或图案。
点击图形区域内部，CAD将自动填充该区域。
除了基本的填充命令外，CAD还提供了一些高级的填充选项。
例如，CAD允许使用边界命令创建一个边界，然后通过填充命令将边界内的区域填充。
这对于复杂的图形填充非常有用。
此外，CAD还提供了编辑填充的功能，可以调整填充的位置、颜色和大小等参数。
在使用CAD进行图形的点阵和填充时，还需要注意一些细节。
首先，绘图的精度和准确性非常重要。
在绘制点阵时，要确保点的间距和大小一致，并与实际设计需求相符。
在进行填充时，要选择适当的填充类型和参数，以获得符合设计要求的效果。
此外，了解CAD软件的工具和功能对于熟练使用点阵和填充非常重要。
快速学习CAD中的图案填充命令
快速学习CAD中的图案填充命令CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。
在CAD软件中，图案填充命令是一项非常有用的功能，可用于填充闭合图形区域。
本文将介绍如何在CAD中快速学习和使用图案填充命令。
首先，在CAD软件中打开一个包含闭合图形的图纸文件。
可以使用各种绘图工具创建闭合图形，例如直线、弧线、多边形或圆形。
在本文中，我们将使用一个简单的矩形作为示例。
接下来，选择图案填充命令。
在CAD的菜单或工具栏中，通常可以找到一个类似于“填充”、“图形填充”或“HATCH”（填充）的选项。
单击该选项，进入图案填充命令。
一旦进入图案填充命令，就可以选择要填充的闭合图形区域。
通常，CAD软件会要求用户选择闭合图形上的一个边作为图案填充的边界。
在选择边界时，可以使用CAD软件提供的捕捉功能来确保选取准确。
在选择边界后，需要选择要应用的填充图案。
CAD软件通常提供了多种填充图案的选项，例如实心填充、点填充和线条填充。
可以通过在选项列表中选择相应的图案来进行更改。
在选择填充图案后，还可以对其进行调整。
CAD软件通常允许用户更改填充的颜色、线条样式、缩放比例和旋转角度等属性。
通过对这些属性进行调整，可以根据具体需要对填充效果进行个性化设置。
完成填充图案的设置后，可以将其应用到闭合图形区域中。
在CAD软件中，可以使用“确定”、“应用”或类似的按钮来确认填充设置。
这样，所选闭合图形区域就会被填充，呈现出选定的图案样式。
值得注意的是，CAD软件还提供了一些高级的图案填充选项。
一些CAD软件允许用户创建自定义的填充图案，并将其保存以备后用。
还有一些CAD软件提供了编辑填充图案的功能，用户可以对已有的填充图案进行修改或添加新的图案元素。
此外，在CAD软件中，还可以对填充图案进行调整和编辑。
用户可以选择整个填充区域，并对其进行移动、复制、缩放和旋转等操作。
通过这些调整和编辑功能，可以精确地控制填充图案的位置和形态。
CAD边界图案填充 ppt课件
绘图方法
多段线命（PL）
‖
任意指定一点（起点）
‖
P14
特点：不能标注
设置线宽（W）尺寸
‖
输入长度尺寸
2021/3/26
ห้องสมุดไป่ตู้
CAD边界图案填充 ppt课件
1
边界图案填充（Bhatch)
定义：图案填充是用某种图案充满图形中的指定区 域。
2021/3/26
1、菜单位置：【绘图】→【图案填充】 2、 【绘图】工具栏：
2021/3/26
CAD边界图案填充 ppt课件
6
案例二
2021/3/26
CAD边界图案填充 ppt课件
7
2021/3/26
CAD边界图案填充 ppt课件
8
图案填充时角度、比例可以改变
2021/3/26
CAD边界图案填充 ppt课件
9
1、快捷键 2、图案填充的基本要求？
3、操作步骤
2021/3/26
CAD边界图案填充 ppt课件
10
3、快捷键：H
CAD边界图案填充 ppt课件
2
案例一
2021/3/26
CAD边界图案填充 ppt课件
3
图案填充时颜色可以改变
2021/3/26
CAD边界图案填充 ppt课件
4
A、B图形的区别？ 填充时会出现什么情况？
2021/3/26
A
CAD边界图案填充 ppt课件
B
5
图案填充的基本要求： 需要填充的图形必须是封闭的
CAD中的填充图案与线宽
CAD中的填充图案与线宽CAD（计算机辅助设计）是一种广泛应用于工程、建筑和制图等领域的数字化设计工具。
在CAD软件中，填充图案和线宽是非常重要的功能，它们能够提供更加精确和清晰的设计效果。
本文将介绍CAD中的填充图案与线宽的使用技巧。
首先，让我们来了解一下填充图案的使用。
CAD软件中的填充图案可以用来给图形或区域添加颜色、纹理或图案，以增强视觉效果和呈现效果。
在CAD中，我们可以通过以下步骤使用填充图案：1. 选择需要填充的图形或区域。
可以使用选择工具或命令选择目标图形或区域。
2. 在CAD软件的菜单栏中找到“填充”或“填充属性”选项。
点击该选项将打开填充属性框。
3. 在填充属性框中，可以选择不同的填充图案。
CAD软件通常提供了一系列基本的填充图案供用户选择，如实体填充、网格填充、点填充等。
4. 在选择填充图案后，可以进一步调整填充的颜色、透明度、比例等属性。
根据设计需求，可以自定义填充属性以获得想要的效果。
填充图案的使用不仅可以美化设计图，还可以帮助我们更好地理解和解读设计。
例如，在建筑设计中使用填充图案可以呈现出建筑物的不同材料和纹理，使设计更加真实和具有立体感。
接下来，我们将讨论CAD中的线宽的使用技巧。
线宽是指图形中线条的粗细程度，它对于设计图的展示和打印非常重要。
在CAD软件中，我们可以通过以下步骤来设置线宽：1. 选择需要调整线宽的图形或对象。
可以使用选择工具或命令选择目标图形或对象。
2. 在CAD软件的菜单栏中找到“线宽”或“属性”选项。
点击该选项将打开线宽属性框。
3. 在线宽属性框中，可以选择不同的线宽数值。
CAD软件通常提供了一系列标准线宽供用户选择，如0.00mm、0.05mm、0.10mm等。
4. 在选择线宽数值后，可以根据需要进一步调整线宽的属性。
有些CAD软件还提供了自定义线宽的功能，可以根据设计需求设定特定线宽数值。
线宽的设置可以影响设计图的可读性和打印效果。
较粗的线宽可以增加图形的醒目度，使得图形更加易于辨认和交流。
CAD中的图形填充和阴影效果指南
CAD中的图形填充和阴影效果指南CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造等领域的设计工具。
在CAD软件中，图形填充和阴影效果是非常常见和重要的功能，它们可以为设计师和工程师提供更直观和具有表现力的设计效果。
本文将为您介绍CAD中图形填充和阴影效果的使用技巧和指南。
首先，让我们先来了解一下CAD中的图形填充。
图形填充是指在图形的内部区域填充颜色或纹理，以增强图形的视觉效果。
在CAD软件中，通常有两种常见的填充类型：实体填充和线条填充。
实体填充是指将颜色或纹理应用于图形的内部区域，并填充整个区域。
要使用实体填充，首先选中需要填充的图形区域，然后选择合适的填充样式和颜色。
CAD软件通常提供了多种填充样式和颜色选择，设计师可以根据需要进行调整和修改。
填充样式可以是简单的图案，如直线、点线等，也可以是复杂的纹理，如砖块、木纹等。
填充颜色可以是纯色或渐变色，可以根据设计需求进行个性化设置。
线条填充是指用线条或边界来填充图形的内部区域。
使用线条填充时，设计师需要先绘制一个封闭的边界线，然后选择适当的线条填充样式和颜色。
线条填充可以应用于复杂的图形区域，如曲线和弧线等。
在CAD软件中，设计师可以自由选择线条填充的样式和颜色，以满足不同设计需求。
图形填充不仅可以用于装饰图形、增强视觉效果，还可以用于区分不同的物体或部分。
例如，在建筑设计中，可以用不同的填充颜色和样式来表示不同的建筑材料或功能区域。
在工程设计中，可以用不同的填充颜色和样式来表示不同的物体或部件。
通过合理运用图形填充，可以使设计图纸更加直观和易读。
接下来，让我们来了解CAD中的阴影效果。
阴影效果是指在图形或物体上添加阴影，以增强立体感和逼真度。
在CAD软件中，常见的阴影效果有平面阴影和立体阴影。
平面阴影是指在水平平面上形成的阴影效果。
要添加平面阴影，首先需要确定光源的位置和光源的方向。
然后选中需要添加阴影的图形或物体，选择合适的阴影参数进行设置。
CAD中图形填充与纹理的实用方法与技巧
CAD中图形填充与纹理的实用方法与技巧CAD中的图形填充与纹理是设计师在使用AE软件时经常遇到的一个问题。
图形填充与纹理是为了增加设计作品的视觉效果，使其更加生动和吸引人。
在本篇文章中，我将介绍一些CAD中图形填充与纹理的实用方法与技巧，希望能对您有所帮助。
首先，让我们来了解一下CAD中的图形填充功能。
图形填充是指将某一区域的图形或面域填充上颜色或纹理，以达到视觉上的效果。
在AE软件的图形填充功能中，可以选择不同的填充样式，如纯色、渐变色、图案等。
使用图形填充功能可以使设计作品更加丰富多样。
其次，我们来探讨一下CAD中的纹理技巧。
纹理是指在平面或曲面上以颜色、花纹等形成的模样，通过纹理的应用可以增强设计作品的质感和真实感。
在AE软件中，可以通过调整纹理的大小、旋转、镜像等来达到不同的效果。
此外，还可以通过增加光照效果，使纹理呈现出更加逼真的感觉。
下面我将分享几种实用的图形填充与纹理方法和技巧：1. 使用纯色填充：纯色填充是最简单的一种方法，可以通过选择颜色来进行填充。
在AE软件中，选择要填充的图形或面域，然后选择纯色填充样式，并选择所需的颜色即可。
2. 使用渐变色填充：渐变色填充可以使设计作品呈现出丰富的层次感。
在AE软件中，选择要填充的图形或面域，然后选择渐变色填充样式，并选择起始颜色和结束颜色，调整渐变的方向和范围即可。
3. 使用图案填充：图案填充可以使设计作品更加具有个性化和独特性。
在AE软件中，可以选择已有的图案填充样式，也可以导入自定义的图案。
选择要填充的图形或面域，然后选择图案填充样式，并选择所需的图案即可。
4. 调整纹理的大小和旋转：在AE软件中，可以通过调整纹理的大小和旋转来改变其效果。
选择要应用纹理的图形或面域，然后调整纹理的大小和旋转角度，使其适应设计需求。
5. 添加光照效果：通过添加光照效果可以使纹理呈现出更加真实的感觉。
在AE软件中，可以添加阴影、高光等效果，调整光照的角度和强度，使纹理看起来更加立体和细腻。
