三极管替换及常用开关三极管
全系列三极管应用参数和代换大全
全系列三极管应用参数和代换大全
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
名称
封装
极性功能耐压
电流功率频率配对管
D633
28NPN 音频功放开关100V 7A 40W 达林顿
901321NPN 低频放大50V 0.5A 0.625W 9012
901421NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015901521PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 901821NPN 高频放大30V 0.05A 0.4W 1000MHZ 805021NPN 高频放大40V 1.5A 1W 100MHZ 85508550
21PNP 高频放大40V 1.5A 1W 100MHZ 80502N222221NPN 通用60V 0.8A 0.5W 2N23694A NPN 开关40V 0.5A 0.3W 800MHZ 2N29074A NPN 通用60V 0.6A 0.4W 26／70NS 2N305512NPN 功率放大100V 15A 115W MJ2955
2N34406NPN 视放开关
450V
1A 1W 15MHZ
2N6609
2N377312NPN
音频功放开关160V 16A 50W
2N390421E NPN 通用60V 0.2A 2N290621C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大
75V
0.6A 0.625W 300MHZ
2N671821铁NPN 音频功放开关100V 2A 2W 2N540121PNP 视频放大160V 0.6A 0.625W 100MHZ 2N55512N555121NPN 视频放大
全系列三极管应用参数和代换大全
全系列三极管应用参数和代换大全
三极管（Transistor）是一种半导体器件，具有放大信号、控制信号
流动等特性，在电子技术中应用广泛。不同类型的三极管有不同的应用参
数和代换方法，下面将详细介绍三极管的应用参数和代换。
一、参数分类
1.静态参数：
静态参数是指在特定的工作条件下，三极管的电流、电压和功率等常数。主要包括：
-输入特性：输入特性指三极管输入端的电流与输入电压之间的关系，其主要参数有输入电阻、输入电容和输入电流放大系数等。
-输出特性：输出特性指三极管输出端的电流与输出电压之间的关系，其主要参数有输出电阻、输出电容和输出电流放大系数等。
-直流参数：直流参数指三极管在直流电路中工作时的电流、电压和
功率等常数，主要包括集电极电流、发射极电流和基极电流等。
2.动态参数：
动态参数是指在工作过程中，由于输入信号的变化引起的三极管电流、电压和功率等变化。主要包括：
-转移特性：转移特性指基极电流与集电极电流之间的关系，其主要
参数有互导传输和输出电导等。
-频率特性：频率特性指三极管在工作频率变化时电流、电压和功率
等的变化规律，主要包括三极管的最高工作频率、截止频率等。
二、常用三极管参数和代换方法
1.NPN型晶体管（如2N3904）：
NPN型晶体管是一种常用的三极管，广泛应用于各种电子设备中。其主要参数及代换方法如下：
-输入电阻：几千欧姆到几十千欧姆。
-输入电容：几皮法到几十皮法。
-输入电流增益：几十到几百。
-输出阻抗：几百欧姆到几千欧姆。
-输出电容：几十皮法到几百皮法。
-输出电流增益：几十到几百。
全系列三极管应用参数及代换
全系列三极管应用参数及代换
三极管是一种常用的电子元件，其应用非常广泛。下面我们将介绍全
系列三极管的应用参数和代换。
1.三极管的应用参数：
-最大耐压：这是指三极管能够承受的最大电压。超过这个电压，三
极管可能会烧毁。
-最大电流：这是指三极管能够承受的最大电流。超过这个电流，三
极管可能会损坏。
-放大倍数：这是指输入信号与输出信号之间的比例关系。一般来说，放大倍数越大，三极管的放大效果越好。
-最高频率：这是指三极管能够传输信号的最高频率。超过这个频率，三极管可能无法正常工作。
2.三极管的代换：
-电流放大系数代换：在一些场合，我们需要使用不同电流放大系数
的三极管。可以通过改变电阻的大小或者改变输入信号的大小来实现电流
放大系数的代换。
-放大倍数代换：在一些需要不同放大倍数的场合，可以通过串联或
者并联多个三极管来实现放大倍数的代换。串联多个三极管可以增加放大
倍数，而并联多个三极管可以减小放大倍数。
-频率代换：在一些需要不同频率响应的场合，可以选择不同截止频
率的三极管来代换。截止频率越高，三极管的频率响应越好。
3.全系列三极管的典型应用：
-NPN型三极管（如2N3904）：NPN型三极管常用于放大电路和开关电路中。大部分的电子设备中都会使用NPN型三极管实现信号放大。
-PNP型三极管（如2N3906）：PNP型三极管与NPN型三极管的原理相同，只是其电流流向相反。PNP型三极管常用于功率放大电路和开关电路中。
-功率三极管（如2N3055）：功率三极管通常能够承受较大的电流和电压，因此常用于功率放大和开关电路中。
三极管全参数代换表三极管全参数大全
三极管参数代换表 三极管参数大全
型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W) B857 70V 4A 40W BU2508A 1500V 8A 125W
BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W
BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W
BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W
BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W
BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W
BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W
BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W
BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W
BU2725DX 1700V 12A 45W BU406 400V 5A 60W
BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W
BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W
BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W
BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W
三极管替换表
2N5609 2N5684 2N5685 2N5686 2N6274 2N6034 2N6037 2N6277 2N6284 2N6286 2N6287 2N6338 2N6517 2N6520 2N6547 2N6576 2N6678
PNP PNP NPN NPN NPN PNP达 NPN达 NPN NPN达 PNP达 PNP达 NPN NPN PNP NPN NPN NPN
NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP NPN NPN PNP NPN NPN PNP NPN PNP达 NPN达 PNP达 NPN达 PNP达 NPN达 PNP达 PNP达 NPN达 PNP达 PNP达 结构
PNP PNP NPN NPN NPN PNP NPN NPN NPN NPN NPN PNP PNP
BU415 BU508D BU508AF BU508DF BU626A BU806 BU807 BU932R BU932RD BU941 BU1508DX BU2506AF BU2506DF BU2507DF BU2508AF BU2508DF BU2508AX BU2508DX BU2520A BU2520AF BU2520DF BU2520AX BU2520DP BU2520DX BU2522A BU2522AF BU2522DF BU2522AX BU2522DX BU2523AF BU2523DF BU2523AX BU2525AF BU2525DF BU2525AX BU2525DX BU2527A BU2527AF BU2527DF BU2527AX BU2527DX BUH系列 BUH315
三极管应用参数和代换大全
名称封装极性功能耐压电流功率频率配对管
D633 28 NPN 音频功放开关100V 7A 40W 达林顿
9013 21 NPN 低频放大50V 0.5A 0.625W 9012
9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015
9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014
9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ
8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550
8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050
2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS
2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ
2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS
2N3055 12 NPN 功率放大100V 15A 115W MJ2955
2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W
2N3904 21E NPN 通用60V 0.2A
2N2906 21C PNP 通用40V 0.2A
2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ
2N6718 21铁NPN 音频功放开关100V 2A 2W
2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W
常用行管及开关管代换手册
彩电行管和开关芩鸹岛螅缯也坏皆耆梢杂么患皇谴皇毙枳裱欢ǖ脑颉?BR>首先代换前的检查，确定损坏原因是否来自行管本身。如果来自外围的诱因，就要先排除外围的故障，防止带来二次不必要的二次损坏。外围因素包括显示器碰极短路，行变（高压包）的内部短路，行管的激励端是否过激励、欠激励（这些行为产生不一定是先天的，后天原件老化变质，管脚虚焊等），还有一个行管的散热也很重要。排除以上诸因，就看下边的代换原则了。
封装上的区别
常见的行管和开关管，有金属封装和塑料封装，金属封装的管子一般在早期生产的电视机中应用，现在的电视机都采用塑料封装的管子，这两种封装的管子互换时要注意的是安装孔、绝缘和散热等问题。同样，塑料封装（塑封）的管子，有的散热金属片（与管芯集电极相连）裸露，我们叫它半塑封；有的把散热金属片全部用塑料绝缘，我们叫它全塑封。显然，代换时最好选择同种封装的管子。半塑封代换全塑封管时，应注意加垫上云母绝缘片和紧固螺钉的绝缘，以隔离散热片防止发生短路，并涂上导热硅脂压实以利散热；全塑封代换半塑封管时，应把原云母绝缘片拆除并涂硅脂以利散热。
带阻尼和不带阻尼的区别
小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。
极管参数代换表三极管参数大全
极管参数代换表三极管参数大全
三极管参数代换表三极管参数大全
型号耐压(V)电流(A)功率(W)型号耐压(V)电流(A)功率(W) B85770V4A40WBU2508A1500V8A125W
BU2508AF1500V8A45WBU2508DF1500V8A45W
BU2520AF1500V10A45WBU2520AX1500V10A45W
BU2520DF1500V10A45WBU2520DX1500V10A45W
BU2522AF1500V10A45WBU2522AX1500V10A45W
BU2522DF1500V10A45WBU2522DX1500V10A45W
BU2525AF1500V12A45WBU2525AX1500V12A45W
BU2527AF1500V12A45WBU2527AX1500V12A45W
BU2532AL1500V15A150WBU2532AW1500V16A125W
BU2725DX1700V12A45WBU406400V5A60W
BU4522AF1500V10A45WBU4522AX1500V10A45W
BU4523AF1500V11A45WBU4523AX1500V11A45W
BU4525AF1500V12A45WBU4525DF1500V12A45W
BU4530AL1500V16A125WBU4530AW1500V16A125W
BUHV14A70WBUH315D1500V6A44W
BUT11A1000V5A100WC3039500V7A50W
C3886A1500V8A50WCV15A180W
全系列三极管应用参数和代换大全
全系列三极管应用参数和代换大全
1. npn晶体管（列举几个常见型号：2N3904、2N2222、BC547）
应用参数：
- 最大集电极电流（Icmax）：通常为100mA，但可能会因不同型号而有所不同。
- 最大集电极-发射极电压（Vceo）：一般为40V，也可能因型号而有所不同。
- 最大发射极-基极电压（Vebo）：通常为5V，也有一些型号为6V 或者其他值。
- 直流放大因子（hfe）：一般在100至300之间。
代换方法：
- 可以用相同极性的其他npn晶体管代替。
-需要注意封装类型和极性。
-同一型号的三极管可能有不同的生产厂家，其参数有些微差异，但一般可以互换使用。
2. pnp晶体管（列举几个常见型号：2N3906、2N2907、BC557）
应用参数：
- 最大集电极电流（Icmax）：通常为100mA，但可能会因不同型号而有所不同。
- 最大集电极-发射极电压（Vceo）：一般为40V，也可能因型号而
有所不同。
- 最大发射极-基极电压（Vebo）：通常为5V，也有一些型号为6V
或者其他值。
- 直流放大因子（hfe）：一般在100至300之间。
代换方法：
- 可以用相同极性的其他pnp晶体管代替。
-需要注意封装类型和极性。
-同一型号的三极管可能有不同的生产厂家，其参数有些微差异，但
一般可以互换使用。
3.增强型n沟道场效应晶体管（列举几个常见型号：2N7000、BS170、IRF5305）
应用参数：
- 最大漏源电压（Vdss）：通常为60V至200V之间。
-最大漏极电流（Id）：一般在200mA至500mA之间。
常用三极管代换
常用三极管代换默认分类2010-07-05 22:52:51 阅读627 评论0 字号：大中小订阅
25"~29"机电源开关管2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD1403
34"~38"机行输出管2SD2500、2SD2553、2SD2253
100Hz机行输出管2SC5144、2SC4288、2SC5422
另附易损三极管，一般情况同种类可互换：
常用枕校调制三极管型号有：
NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852
PNP型：BD242、2SA1668、2SA1930、2SB940
常用待机开关三极管型号有：2SC2335、BUT11、3DD2335
常用待机控制三极管型号有：2SA1013、2N5401
三极管代换表
2SA608 代换型号:2SA1015、2SA733 备注:小功率三极管
2SB1443 代换型号:2SB892 备注:中功率三极管
2SB764 代换型号:2SB892、2SA940、2SB774、2SB985 备注:中功率三极管
2SB834 代换型号:2SB892、2SA940 备注:中功率三极管
2SC1384 代换型号:2SD1846、2SC4075、2SD1913、2SD400 备注:中功率三极管
2SC1809 代换型号:2SC2216、2SC1674、2SC388A 备注:预放管
2SC1835 代换型号:2SC2621 备注:视放管
常用三极管详细参数和代换大全
常用三极管详细参数和代换大全
三极管是一种广泛应用于电子电路中的活性器件。它是由一种半导体
材料构成的，具有三个区域：发射区，基区和集电区。三极管有许多重要
的参数，如放大因子、最大集电极电压、最大基极电压等。这些参数对于
设计和分析电路非常重要。
1.放大因子（β）：放大因子是指三极管的输出电流与输入电流之间
的比值。它代表了三极管放大信号的能力。放大因子越大，表示三极管的
放大效果越好。在实际应用中，放大因子一般在30到300之间。
2. 最大集电极电流（ICmax）：最大集电极电流是指三极管能够承受
的最大电流。如果超过了这个限制，三极管可能会损坏。最大集电极电流
一般在几十毫安到几安之间。
3. 最大集电极电压（VCEmax）：最大集电极电压是指三极管的集电
极和发射极之间能够承受的最大电压。超过这个限制，三极管可能会击穿。最大集电极电压通常在几十伏到数百伏之间。
4. 最大功耗（Pmax）：最大功耗是指三极管能够承受的最大功率。
超过这个限制，三极管可能会受热而损坏。最大功耗一般在几十到几百瓦
之间。
5. 最大工作频率（fmax）：最大工作频率是指三极管能够正常工作
的最高频率。超过这个频率，三极管的性能可能会下降。最大工作频率一
般在几十MHz到几百MHz之间。
除了这些常见的参数外，三极管还有许多其他的参数，例如最小输入
电阻、最大输出电阻、最小噪声系数等。这些参数在特定的应用中非常重要，可以帮助工程师选择合适的三极管和进行电路设计。
当然，在实际电路设计中，有时候可能会需要使用代换三极管。代换三极管是具有相似特性的三极管，但可能具有不同的封装、功率等级、电流增益等。代换三极管可以用来替代原始三极管进行电路设计和分析，以节约成本或满足特定的设计需求。
常用三极管详细参数和代换大全
常用三极管详细参数和代换大全
1.参数1：封装类型
三极管有不同的封装类型，常见的有TO-92、TO-126、TO-220等。封装类型的不同会影响其尺寸、散热能力等参数。
2.参数2：最大耐压
最大耐压指的是三极管的最大输入-输出电压差，一般用VCEO表示。这个参数决定了三极管可以承受的最大电压。
3.参数3：最大最大耗散功率
最大耗散功率指的是三极管可以连续吸收的最大功率，一般用PD表示。这个参数决定了三极管可以承受的最大功率。
4.参数4：最大集电极-基极电压
最大集电极-基极电压指的是三极管集电极-基极电压的最大值，一般用VCBO表示。这个参数决定了三极管的工作范围。
5.参数5：最大集电极-发射极电压
最大集电极-发射极电压指的是三极管集电极-发射极电压的最大值，一般用VCEO(sus)表示。这个参数决定了三极管的工作范围。
6.参数6：最大集电极电流
最大集电极电流指的是三极管集电极的最大电流，一般用IC(max)表示。这个参数决定了三极管可以承受的最大电流。
以上是一些常见的三极管参数，不同型号的三极管具体参数会有所不同，可以通过查找特定型号的三极管的参数手册获取具体的参数信息。
除了参数之外，三极管还有许多代换模型
1.线性模型：这是最简单的一种模型，将三极管看作线性放大器，使用小信号模型进行分析。这个模型适用于小信号条件下的放大电路。
2. Ebers-Moll模型：这个模型考虑了PN结的正向和反向的导通特性，可以用于分析三极管工作在饱和和截止两种模式下的情况。
3. Hybrid-π模型：这个模型是一种简化的模型，采用了一对电流叠加原理，将输入输出电压和电流关系进行线性化处理。这个模型适用于分析三极管的频率响应特性。
三极管参数代换表-三极管参数大全
三极管参数代换表三极管参数大全
型号耐压<V> 电流<A> 功率<W> 型号耐压<V> 电流<A> 功率<W> B857 70V 4A 40W BU2508A 1500V 8A 125W
BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W
BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W
BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W
BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W
BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W
BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W
BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W
BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W
BU2725DX 1700V 12A 45W BU406 400V 5A 60W
BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W
BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W
BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W
三极管全参数代换表三极管全参数大全
三极管参数代换表三极管参数大全
型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W) B857 70V 4A 40W BU2508A 1500V 8A 125W
BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W
BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W
BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W
BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W
BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W
BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W
BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W
BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W
BU2725DX 1700V 12A 45W BU406 400V 5A 60W
BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W
BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W
BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W
BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W
三极管代换
常用三极管代换
2010-11-0116:42
25"~29"机电源开关管2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD1403
34"~38"机行输出管2SD2500、2SD2553、2SD2253
100Hz机行输出管2SC5144、2SC4288、2SC5422
另附易损三极管，一般情况同种类可互换：
常用枕校调制三极管型号有：
NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852
PNP型：BD242、2SA1668、2SA1930、2SB940
常用待机开关三极管型号有：2SC2335、BUT11、3DD2335
常用待机控制三极管型号有：2SA1013、2N5401
三极管代换表
2SA608代换型号:2SA1015、2SA733备注:小功率三极管
2SB1443代换型号:2SB892备注:中功率三极管
2SB764代换型号:2SB892、2SA940、2SB774、2SB985备注:中功率三极管
2SB834代换型号:2SB892、2SA940备注:中功率三极管
2SC1384代换型号:2SD1846、2SC4075、2SD1913、2SD400备注:中功率三极管
2SC1809代换型号:2SC2216、2SC1674、2SC388A备注:预放管
2SC1835代换型号:2SC2621备注:视放管
2SC2383代换型号:2SC2482、2SC3332备注:激励管
三极管的替换原则
三极管介绍，三极管替换原则及常用开关三极管
transistor introduction
一、三极管的类型及材料
初学者首先必须清楚三极管的类型及材料。常用三极管的类型有NPN型与PNP型两种。由于这两类三极管工作(工作总结)时对电压的极性要求不同，所以它们是不能相互代换的。
三极管的材料有锗材料和硅材料。它们之间最大的差异就是起始电压不一样。锗管PN结的导通电压为0.2V左右，而硅管PN结的导通电压为 0.6～0.7V。在放大电路中如果用同类型的锗管代换同类型的硅管，或用同类型的硅管代换同类型的锗管一般是可以的，但都要在基极偏置电压上进行必要的调整，因为它们的起始电压不一样。但在脉冲电路和开关电路中不同材料的三极管是否能互换必须具体分析，不能盲目代换。
二、三极管的主要参数
选用三极管需要了解三极管的主要参数。若手中有一本晶体管特性手册最好。三极管的参数很多，根据实践经验，我认为主要了解三极管的四个极限参数：ICM、BVCEO、PCM及fT即可满足95%以上的使用需要。
1. ICM是集电极最大允许电流。三极管工作(工作总结)时当它的集电极电流超过一定数值时，它的电流放大系数β将下降。为此规定三极管的电流放大系数β变化不超过允许值时的集电极最大电流称为ICM。所以在使用中当集电极电流IC超过
ICM 时不至于损坏三极管，但会使β值减小，影响电路的工作(工作总结)性能。
2. BVCEO是三极管基极开路时，集电极-发射极反向击穿电压。如果在使用中加在集电极与发射极之间的电压超过这个数值时，将可能使三极管产生很大的集电极电流，这种现象叫击穿。三极管击穿后会造成永久性损坏或性能下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管替换及常用开关三极管
三极管替换及常用开关三极管
gaost 发表于2009-5-4 8:44:00
8
推荐
一、三极管的类型及材料
初学者首先必须清楚三极管的类型及材料。常用三极管的类型有NPN型与PNP型两种。由于这两类三极管工作(工作总结)时对电压的极性要求不同，所以它们是不能相互代换的。
三极管的材料有锗材料和硅材料。它们之间最大的差异就是起始电压不一样。锗管PN结的导通电压为0.2V左右，而硅管PN结的导通电压为0.6～0.7V。在放大电路中如果用同类型的锗管代换同类型的硅管，或用同类型的硅管代换同类型的锗管一般是可以的，但都要在基极偏置电压上进行必要的调整，因为它们的起始电压不一样。但在脉冲电路和开关电路中不同材料的三极管是否能互换必须具体分析，不能盲目代换。
二、三极管的主要参数
选用三极管需要了解三极管的主要参数。若手中有一本晶体管特性手册最好。三极管的参数很多，根据实践经验，我认为主要了解三极管的四个极限参数：ICM、BVCEO、PCM及fT即可满足95%以上的使用需要。
1. ICM是集电极最大允许电流。三极管工作(工作总结)时当它的集电极电流超过一定数值时，它的电流放大系数β将下降。为此规定三极管的电流放大系数β变化不超过允许值时的集电极最大电流称为ICM。所以在使用中当集电极电流IC超过ICM时不至于损坏三极管，但会使β值减小，影响电路的工作(工作总结)性能。
2. BVCEO是三极管基极开路时，集电极-发射极反向击穿电压。如果在使用中加在集电极与发射极之间的电压超过这个数值时，将可能使三极管产生很大的集电极电流，这种现象叫击穿。三极管击穿后会造成永久性损坏或性能下降。
3. PCM是集电极最大允许耗散功率。三极管在工作(工作总结)时，集电极电流在集电结上会产生热量而使三极管发热。若耗散功率过大，三极管将烧坏。在使用中如果三极管在大于PCM下长时间工作(工作总结)，将会损坏三极管。需要注意的是大功率三极管给出的最大允许耗散功率都是在加有一定规格散热器情况下的参数。使用中一定要注意这一点。
4. 特征频率fT。随着工作(工作总结)频率的升高，三极管的放大能力将会下降，对应于β=1时的频率fT叫作三极管的特征频率。
三、一般小功率三极管的选用
小功率三极管在电子电路中的应用最多。主要用作小信号的放大、控制或振荡器。选用三极管时首先要搞清楚电子电路的工作(工作总结)频率大概是多少。如中波收音机振荡器的最高频率是2MHz左右；而调频收音机的最高振荡频率为120MHz左右；电视机中VHF频段的最高振荡频率为250MHz左右；UHF 频段的最高振荡频率接近1000MHz左右。工程设计中一般要求三极管的fT大于3倍的实际工作(工作总结)频率。所以可按照此要求来选择三极管的特征频率fT。由于硅材料高频三极管的fT一般不低于50MHz，
所以在音频电子电路中使用这类管子可不考虑fT这个参数。
小功率三极管BVCEO的选择可以根据电路的电源电压来决定，一般情况下只要三极管的BVCEO大于电路中电源的最高电压即可。当三极管的负载是感性负载时，如变压器、线圈等时BVCEO数值的选择要慎重，感性负载上的感应电压可能达到电源电压的2～8倍(如节能灯中的升压三极管)。一般小功率三极管的BVCEO都不低于15V，所以在无电感元件的低电压电路中也不用考虑这个参数。
一般小功率三极管的ICM在30～50mA之间，对于小信号电路一般可以不予考虑。但对于驱动继电器及推动大功率音箱的管子要认真计算一下。当然首先要了解继电器的吸合电流是多少毫安，以此来确定三极管的ICM。
当我们估算了电路中三极管的工作(工作总结)电流(即集电极电流)，又知道了三极管集电极到发射极之间的电压后，就可根据P=U×I来计算三极管的集电极最大允许耗散功率PCM。

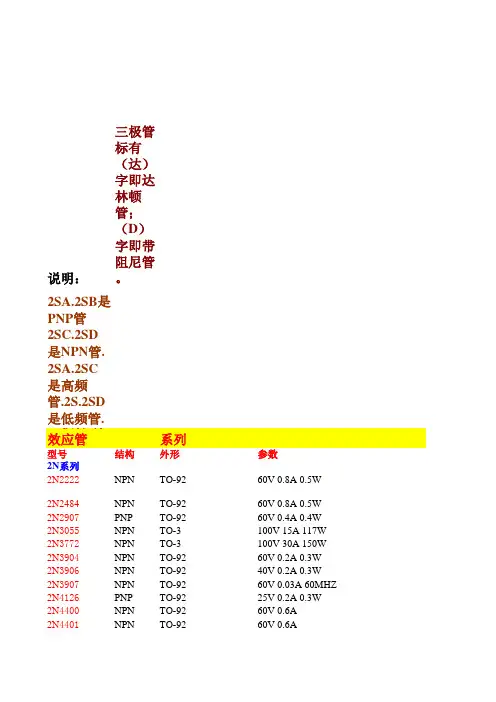

国产及国外生产的小功率三极管的型号极多，它们的参数有一部分是相同的，有一部分是不同的。只要你根据以上分析的使用条件，本着“大能代小”的原则(即BVCEO高的三极管可以代替BVCEO低的三极管；ICM大的三极管可以代替ICM小的三极管等），就可对三极管应用自如了。
四、大功率三极管的选用
对于大功率三极管，只要不是高频发射电路，我们都不必考虑三极管的特征频率fT。对于三极管的集电极-发射极反向击穿电压BVCEO这个极限参数的考虑与小功率三极管是一样的。对于集电极最大允许电流ICM的选择主要也是根据三极管所带的负载情况而计算的。三极管的集电极最大允许耗散功率PCM是大功率三极管重点考虑的问题，需要注意的是大功率三极管必须有良好的散热器。即使是一只四五十瓦的大功率三极管，在没有散热器时，也只能经受两三瓦的功率耗散。大功率三极管的选择还应留有充分的余量。另外在选择大功率三极管时还要考虑它的安装条件，以决定选择塑封管还是金属封装的管子。
如果你拿到一只三极管又无法查到它的参数，可以根据它的外形来推测一下它的参数。目前小功率三极管最多见的是TO-92封装的塑封管，也有部分是金属壳封装。它们的PCM一般在100～500mW之间，最大的不超过1W。它们的ICM一般在50～500mA之间，最大的不超过1.5A。而其它参数是不好判断的。

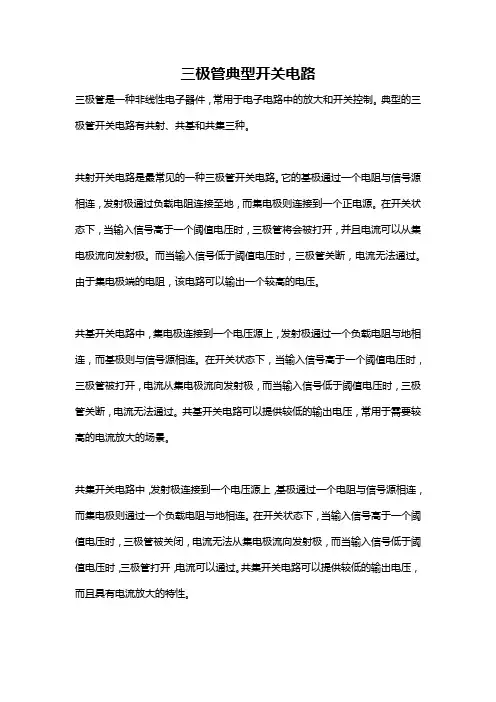

常用开关三极管
开关三极管的外形与普通三极管外形相同，主要用于电路的关与通的转换。由于它具有完成断路或接通的作用，被广泛用于开关电路，且具有开关速度快、寿命长等特点，而且普遍用于电源|稳压器电路、驱动电路、振荡电路、功率放大电路、脉冲放大电路及行输出电路等。
开关三极管因功率的不同可分为小功率开关管和大功率开关管。
常用小功率开关管有3AKl-5、3AKll-15、3AKl9-3AK20、3AK20-3AK22、3CKl-4、3CK7、3CK8、3DK2-4、3DK7-9, 8050,8550等
常用的大功率开关管有:3AK5l-56、3AK61-3AK66、3CK37、3CKl04-106、3CK108-109、3DKl0-12、3DK35、3DK32、3DK36-37等。
