CMP工艺之抛光材料的组成
半导体CMP抛光材料简介介绍
04
CATALOGUE
半导体CMP抛光材料的产业现状及发展 趋势
产业现状及问题
产业现状
随着半导体技术的不断发展，CMP抛光材料在半导体 制造过程中发挥着越来越重要的作用。目前，全球 CMP抛光材料市场主要由美国、日本和欧洲的企业主 导，国内企业在市场上的竞争力还有待提高。
抛光材料的重要性
抛光材料是半导体制造过程中不可或 缺的材料之一
优秀的抛光材料能够提高半导体器件 的性能和可靠性
02
CATALOGUE
抛光材料种类及特点
氧化铝抛光材料
总结词
氧化铝是一种常用的半导体CMP抛光材料，具有高硬度、高耐磨性和高耐腐蚀 性等优点。
详细描述
氧化铝抛光材料具有优异的物理和化学性能，如高硬度、高耐磨性、高耐腐蚀 性以及良好的抗氧化性。它广泛用于半导体CMP加工过程中的抛光处理，可有 效提高抛光效率和精度。
先进封装领域
倒装芯片封装
在先进封装领域，倒装芯片封装是一种 常见的封装技术。半导体CMP抛光材料 被用于对倒装芯片进行抛光处理，以获 得更可靠的电气性能和机械强度。
VS
晶圆级封装
晶圆级封装是一种先进的封装技术，可以 在整个晶圆上进行封装操作。半导体 CMP抛光材料被用于对晶圆进行抛光处 理，以获得更平整的表面，有利于后续工 艺的进行。
料和新技术的不断涌现，抛光材料的性能将得到进一步提升，推动半导
体制造技术的不断进步。
02
环保和可持续发展
随着环保意识的不断提高，未来的抛光材料将更加注重环保和可持续发
展。新型抛光材料将更加环保、高效、节能，为半导体制造的可持续发
展做出贡献。
03
市场需求持续增长
cmp抛光液技术工艺 -回复
cmp抛光液技术工艺-回复CMP抛光液技术工艺CMP(Chemical Mechanical Polishing)抛光液技术是一种在半导体制造过程中常用的表面处理技术，用于平整和抛光不均匀的表面。
这种技术结合了化学方式和机械方式，通过使用一种特殊的抛光液来实现表面的平整和光滑。
CMP抛光液技术工艺主要包括以下几个关键步骤：1. 物料准备：在CMP抛光液技术工艺中，首先需要准备好CMP抛光液，同时还需要准备其他辅助材料，例如背板和抛光垫等。
抛光垫通常由硬度较高的材料制成，例如聚氨酯或聚乙烯基材料，主要用于提供抛光压力并均匀分布CMP抛光液。
2. 表面清洗：在进行CMP抛光液技术前，必须先彻底清洗制造物表面，以去除任何已有的杂质和有机物。
这是非常重要的步骤，因为任何残留在表面的污垢都会对抛光工艺造成不利影响。
3. 抛光过程：在真正的CMP抛光液技术过程中，制造物通常与抛光垫接触，并通过抛光头施加压力。
同时，CMP抛光液被喷洒到表面，与表面相互作用。
抛光液中的化学物质帮助去除表面的不均匀部分，而机械作用则确保表面平整度和光洁度。
抛光过程需持续一段时间，以确保表面达到所需的平整度和光滑度。
4. 产物处理：在进行CMP抛光液技术后，还需对制造物进行处理。
通常情况下，抛光后的制造物需要进行清洗，以去除任何残留在表面的抛光液和其他杂质。
然后，可以对制造物进行干燥处理，以最大程度地减少表面残留物的存在。
5. 检测和分析：CMP抛光液技术之后，需要对制造物进行检测和分析，以确保表面的平整度和光滑度满足规范要求。
常用的检测方法包括表面粗糙度测量、纹理分析和显微镜观察等。
这些检测和分析结果可以帮助调整CMP抛光液技术工艺参数，以优化抛光效果。
总结起来，CMP抛光液技术工艺是一种在半导体制造过程中常用的表面处理技术。
通过物料准备、表面清洗、抛光过程、产物处理和检测分析等关键步骤，可以实现表面的平整和光滑。
这种技术的应用不仅提高了半导体制造过程中制造物的质量和性能，还对其他领域的表面处理也具有一定的借鉴意义。

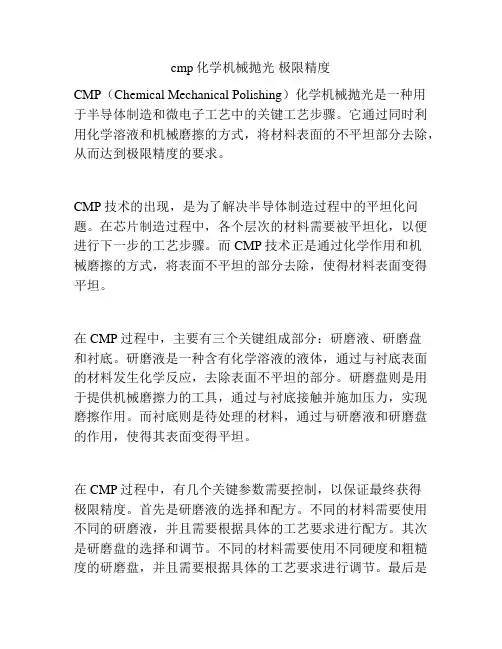

cmp化学机械抛光 极限精度
cmp化学机械抛光极限精度CMP（Chemical Mechanical Polishing）化学机械抛光是一种用于半导体制造和微电子工艺中的关键工艺步骤。
它通过同时利用化学溶液和机械磨擦的方式，将材料表面的不平坦部分去除，从而达到极限精度的要求。
CMP技术的出现，是为了解决半导体制造过程中的平坦化问题。
在芯片制造过程中，各个层次的材料需要被平坦化，以便进行下一步的工艺步骤。
而CMP技术正是通过化学作用和机械磨擦的方式，将表面不平坦的部分去除，使得材料表面变得平坦。
在CMP过程中，主要有三个关键组成部分：研磨液、研磨盘和衬底。
研磨液是一种含有化学溶液的液体，通过与衬底表面的材料发生化学反应，去除表面不平坦的部分。
研磨盘则是用于提供机械磨擦力的工具，通过与衬底接触并施加压力，实现磨擦作用。
而衬底则是待处理的材料，通过与研磨液和研磨盘的作用，使得其表面变得平坦。
在CMP过程中，有几个关键参数需要控制，以保证最终获得极限精度。
首先是研磨液的选择和配方。
不同的材料需要使用不同的研磨液，并且需要根据具体的工艺要求进行配方。
其次是研磨盘的选择和调节。
不同的材料需要使用不同硬度和粗糙度的研磨盘，并且需要根据具体的工艺要求进行调节。
最后是CMP过程中的压力和速度控制。
压力和速度的控制直接影响CMP过程中的磨擦力和化学反应速率，从而影响最终的抛光效果。
CMP化学机械抛光技术在半导体制造和微电子工艺中有着广泛的应用。
首先，在芯片制造过程中，CMP技术可以用于平坦化各个层次的材料，使得芯片的电路结构更加精确和稳定。
其次，在光刻工艺中，CMP技术可以用于去除光刻胶残留物，使得光刻图案更加清晰和精确。
此外，在封装工艺中，CMP技术可以用于平坦化封装层，提高封装层与芯片之间的接触性能。
然而，CMP化学机械抛光技术也存在一些挑战和限制。
首先是对材料选择的限制。
由于不同材料对应不同的化学反应和机械性质，因此在使用CMP技术时需要根据具体材料进行选择。
CMP抛光材料关键工艺及材料成本
CMP是芯片制造的关键技术，根据不同工艺制程和技术节点的要求，每一片晶 圆在生产过程中都会经历几道甚至几十道的CMP抛光工艺步骤，主要用于硅片及硅 片以上金属层、层间介质层（ILD）和其他结构的表面平坦化。
硅片平坦化：在集成电路生产中，最小特征尺寸小于0.35μm芯片的硅片表面必 须进行全局平坦化，否则会对刻蚀的精确度和效率产生影响，导致接触不良，漏电 ， 电子转移等问题。CMP是目前唯一能实现全局平坦化的技术（其他技术只能做 到局 部平坦化），是芯片制造的关键技术。 图2：平坦化工艺前后的器件表面对比
硅片上的金属层、层间介质层（ILD）和其他结构：芯片的金属层和层间介质层 （ILD）数量会随工艺进步而增加,130nm芯片包含六层金属,而5nm芯片预期至少会 有14层金属，每层金属之间沉积有一层层间介质层（ILD），隔离上下两层金属层， 最底部层间介质层（IDL）以下还可能存在钨塞、浅槽隔离层(STI)、硅通孔（TSV） 等结构。这些金属层、层间介质层和其他结构表面都需要使用CMP进行平坦化处理。 根据杜邦披露，目前7nm以下逻辑芯片中CMP抛光步骤约三十步，最先进芯片可达 四十二步。
2
图3：晶圆内部金属层、层间介质层（ILD）和其他结构均需使用CMP工艺
表1：金属层、氧化物层和硅片表面处理均需使用CMP
CMP 应用领域
应用的芯片
铜及铜阻挡层
Logic、3D NAND、DRAM
金属层
钨及钨阻挡层
3D NAND、DRAM、部分Logic
铝
Metal gate（28nm及以下）
钴
10nm以下芯片
CMP 抛光是晶圆平坦化的关键工艺
CMP即化学机械抛光，是通过表面化学腐蚀和机械研磨的技术结合来实现晶圆 表面微米/纳米级不同材料的去除，从而达到晶圆表面的高度（纳米级）平坦化效应。 CMP工作原理是在一定压力下及抛光液的存在下，被抛光的晶圆对抛光垫做相对运 动，借助纳米磨料的机械研磨作用与各类化学试剂的化学作用之间的高度有机结 合， 使被抛光的晶圆表面达到高度平坦化、低表面粗糙度和低缺陷的要求。 图1：CMP工艺原理图
半导体cmp抛光材料行业发展趋势
市场现状与驱动力
02
当前市场规模
规模庞大
半导体CMP抛光材料市场已经达 到数十亿美元的规模，在半导体 产业链中占有重要地位。
稳步增长
随着全球电子产业的持续发展， 半导体CMP抛光材料市场呈现出 稳步增长的态势。
市场增长驱动力
01
消费电子需求
智能手机、平板电脑、电视等消费电子产品的普及和升级，推动了半导
，以提高产品性能、降低成本，增强市场竞争力。
推广环保型产品
02
随着环保要求的提高，企业应积极推广环保型抛光材料，减少
对环境的影响，同时满足市场需求。
提高服务水平
03
企业应提高服务水平，建立完善的售前、售中、售后服务体系
，为客户提供全方位的服务支持，提升客户满意度。
行业政策建议与期望
加大技术研发支持力度
主要应用领域
1 2 3
集成电路制造
CMP抛光材料在集成电路制造过程中广泛应用于 晶圆表面的平坦化处理，确保集成电路的高精度 和高可靠性。
微电子机械系统（MEMS）
CMP抛光材料在MEMS制造中用于表面平坦化 和微观结构的制造，提高MEMS器件的性能和稳 定性。
先进封装技术
随着半导体封装技术的不断演进，CMP抛光材料 在先进封装技术中发挥重要作用，提升半导体器 件的封装效率和可靠性。
国际竞争
全球范围内，半导体CMP抛光材料行业竞争激烈，需 要加强国际竞争力。
• 对策
提升产品品质和服务水平，加强与国际客户的合作，拓 展海外市场。
结论与建议
06
行业发展趋势总结
技术创新驱动发展
半导体CMP抛光材料行业发展趋势将受到技术创新的推动，新材 料、新工艺的不断涌现将推动行业不断向前发展。
cmp氧化铈抛光液半导体应用
cmp氧化铈抛光液半导体应用以CMP氧化铈抛光液在半导体应用中的作用为题，本文将从CMP 工艺的背景介绍、CMP氧化铈抛光液的组成与性质、CMP氧化铈抛光液在半导体行业中的应用等方面进行阐述。
一、背景介绍半导体器件的制造过程中，需要进行多次化学机械抛光（CMP）工艺，以获得平整度高、光洁度好的表面。
CMP工艺是通过在硬质石英板上涂覆磨料颗粒，利用化学物质的溶解作用和机械切削作用，将器件表面的不平整部分磨平，从而达到提高器件性能的目的。
二、CMP氧化铈抛光液的组成与性质CMP氧化铈抛光液是一种重要的CMP材料，它主要由氧化铈（CeO2）颗粒、稳定剂、表面活性剂和缓冲液等组成。
其中，氧化铈颗粒是CMP氧化铈抛光液的主要功能成分，它具有优异的抛光效果和高度的选择性，能够使器件表面得到良好的抛光效果。
稳定剂的加入可以提高CMP氧化铈抛光液的稳定性和抛光效果，表面活性剂的添加可以改善CMP氧化铈抛光液的润湿性能。
三、CMP氧化铈抛光液在半导体行业中的应用1. 光罩制造：在光罩制造过程中，需要将光罩板表面的光刻胶残留物和缺陷去除，以保证光罩的质量。
CMP氧化铈抛光液在光罩制造过程中被广泛应用，能够有效去除光刻胶的残留物，提高光罩的光洁度和平整度。
2. 半导体晶圆制造：在半导体晶圆制造过程中，需要将晶圆表面的氧化层、金属残留物和缺陷去除，以获得平整度高的晶圆表面。
CMP氧化铈抛光液能够对晶圆表面进行精确的抛光，去除掉氧化层和残留物，使晶圆表面光洁度达到要求。
3. 封装材料制造：在封装材料制造过程中，需要将封装材料的表面进行抛光处理，以提高封装材料的平整度和光洁度。
CMP氧化铈抛光液能够对封装材料的表面进行精准的抛光，去除掉封装材料表面的不平整部分，使得封装材料具有更好的封装效果和光学性能。
在以上应用中，CMP氧化铈抛光液的优势主要体现在以下几个方面：1. 抛光效果好：CMP氧化铈抛光液具有优异的抛光效果，能够将器件表面的不平整部分磨平，提高器件的平整度和光洁度。
CMP工艺介绍及用滤芯
CMP工艺介绍及用滤芯Chemical Mechanical Polishing(CMP)化学机械抛光是一个化学腐蚀和机械摩擦的结合。
是目前最为普遍的半导体材料表面平整技术，兼收了机械摩擦和化学腐蚀的优点，从而避免了由单纯机械抛光造成的表面损伤和由单纯化学抛光易造成的抛光速度慢、表面平整度和抛光一致性差等缺点。
可以获得比较完美的晶片表面。
国际上普遍认为，器件特征尺寸在0.35μm以下时，必须进行全局平面化以保证光刻影像传递的精确度和分辨率，而CMP是目前几乎唯一的可以提供全局平面化的技术。
其设备作用原理图如下：CMP耗材主要有以下几种：研磨液：研磨时添加的液体状物质，颗粒大小跟研磨后的刮伤等缺陷有关，颗粒越小越好。
基本形式是由SiO2抛光剂和一个碱性组分水溶液组成，SiO2颗粒的大小1-100nm，浓度1.5%-50%，碱性组成一般是KOH，氨或有机胺，pH为9.5-11，颗粒越大对晶片的损伤越大。
研磨垫：研磨时垫在晶片下面的片状物。
研磨垫整理器：钻石盘状物，整理研磨液。
研磨液过滤系统（Pall家资料）输送流程如下：不同的制程，需要的研磨液可能不同，研磨液的整个传输和应用流程都会用到滤芯进行过滤，主要是对研磨液中的颗粒进行过滤除杂，保证研磨液中颗粒大小的均匀性和稳定性。
半导体制备中常用的CMP制程如下：（1）前段制程中STI-CMP（Shallow trench isolation）电解质隔层，浅沟槽隔离技术，将wafer表面的氧化层磨平，前一站是CVD（化学气相沉积）区，后一站是WET（湿刻）区，抛光后露出SIN（硬质介质材料）。
STI研磨液通常由氧化铈磨料（5％-10％）的固含量。
高固含量（>10％）的气相二氧化硅研磨液也已被用于该制程。
Slurry Type 1.Tote to Day Tank 2.Global Loop 3.Point of Use(POU)Ceria（二氧化铈）Profile II Y002Profile II Y030Profile II Y002(capsule or cartridge)Fumed Silica（气相二氧化硅）CMPure CMPD1.5CMPure CMPD10Starkleen A010(capsule)CMPure CMPD1.5(cartridge)（2）后段制程中应用。
cmp设备工作原理
cmp设备工作原理
CMP（化学机械抛光）设备是一种用于平坦化和抛光半导体材料表面的关键工艺设备。
以下是CMP设备的工作原理：
1.基本结构：CMP设备由一个旋转的平板（称为轮盘）和
上面附着磨料的抛光垫（称为抛光头）组成。
被抛光的半导
体材料（如硅片）被放置在轮盘上。
2.研磨液供应：CMP过程需要使用研磨液，它是由含有磨
料颗粒的化学溶液组成。
研磨液被喷洒到轮盘和抛光头的接
触区域。
3.抛光过程：轮盘开始旋转，同时抛光头也开始旋转并向
下施加压力。
磨料颗粒在研磨液的作用下，与半导体材料的
表面接触并磨损表面。
4.悬浮颗粒去除：在CMP过程中，磨料颗粒和被磨损的材
料形成了一个悬浮液。
通过研磨液的循环和过滤系统，将悬
浮液中的磨料颗粒去除，以保持研磨液的质量和稳定性。
5.平坦化效果：通过调整轮盘和抛光头的运动参数（如旋
转速度、施加压力和研磨液的流量），以及使用适当的磨料
颗粒和化学溶液，可以实现对半导体材料表面的精确平坦化
和抛光。
CMP设备的工作原理主要涉及磨料颗粒和化学溶液的作用，通过旋转运动和压力施加，实现对半导体材料表面的精确磨损和平坦化。
这是一种关键的工艺设备，用于制造半导体器件、光学器件和其他需要高精度表面的应用。
cmp抛光液定义
cmp抛光液定义CMP抛光液，全称为化学机械抛光液（Chemical Mechanical Polishing），是一种在半导体制造过程中广泛使用的关键材料。
它具有独特的化学组成和物理性质，在芯片的平坦化加工中起着重要的作用。
本文将就CMP抛光液的定义、组成、原理以及应用领域进行详细介绍。
一、定义CMP抛光液是一种结合了化学和机械作用的材料，用于半导体芯片制造过程中的平坦化加工。
它通过在芯片表面施加化学药剂和机械力的双重作用，达到去除表面杂质和粗糙度，使芯片表面得到良好的平坦度。
二、组成CMP抛光液通常由多种成分组成，其中包括研磨颗粒、碱性或酸性溶液、螯合剂、表面活性剂等。
研磨颗粒是抛光液的核心组成部分，其粒径大小和硬度直接影响抛光效果。
溶液中的酸碱性成分和螯合剂可以调节抛光过程中的化学反应，起到去除杂质的作用。
表面活性剂则有助于稳定液体的性质，减少气泡和泡沫的产生。
三、原理CMP抛光液的作用原理十分复杂，涉及化学反应和机械研磨两个方面。
在抛光过程中，研磨颗粒与芯片表面发生作用，既可以去除表面的凸起部分，又能填充表面的凹陷区域，使整个表面得到均匀化处理。
此外，抛光液中的化学药剂可以与芯片表面的杂质发生反应，进行去除和修复。
四、应用领域CMP抛光液主要应用于半导体行业，特别是芯片制造和研发过程中。
它在各个制程步骤中都有广泛的应用，包括晶圆平坦化、电路定义、金属化、填充物除净等。
通过使用不同成分和浓度的抛光液，可以满足不同工艺要求和芯片制造的需要。
总结CMP抛光液是一种在半导体制造过程中不可或缺的关键材料，通过化学和机械作用，实现了对芯片表面的平坦化加工。
它的定义、组成、原理以及应用领域，对于了解CMP抛光液的作用和重要性具有重要意义。
在今后的研究和应用中，我们需要进一步研究 CMP抛光液的性能和优化方法，以满足不断发展的半导体制造需求，推动技术的进步和创新。
cmp模组工艺技术
cmp模组工艺技术CMP（化学机械抛光）是一种用于平坦化制造过程中的工艺技术。
它主要用于平坦化硅片表面，以增加芯片制造的可靠性和性能。
CMP模组工艺技术在IC制造中被广泛应用，本文将介绍CMP模组工艺技术的原理、流程和应用。
CMP模组工艺技术的原理是利用化学反应和机械摩擦来去除硅片表面的不平坦性。
它包含一个研磨头，通常由聚氨酯材料制成，上面涂有磨料。
在机械摩擦的作用下，磨料与硅片表面发生化学反应，去除不平坦的部分。
CMP模组工艺技术的流程主要分为四个步骤：研磨（grinding）、抛光（polishing）、清洗（cleaning）和测量（measurement）。
首先，将硅片放置在CMP机中，研磨头进行旋转研磨，去除硅片表面的不平坦性。
然后，研磨头进行平均化磨削，使硅片表面更加平坦。
抛光完成后，使用清洗溶液清洗硅片，去除磨削过程中产生的残留物。
最后，使用微细测量仪器测量硅片表面的平坦度，以确保其达到要求的精度。
CMP模组工艺技术在IC制造中有广泛的应用。
首先，它可以用于晶圆的平坦化，以改善芯片的制造过程。
在制造晶体管等器件时，表面的平坦度是非常重要的，CMP可以实现高精度的平坦化，保证芯片的电性能。
其次，CMP还可以用于填充金属间隙。
在芯片制造过程中，通常需要填充金属间隙，以提高芯片的导电性能。
CMP可以去除填充物表面的不平坦性，使金属填充物更加均匀。
此外，CMP还可以用于多层芯片的制造。
在多层芯片制造中，需要通过CMP来实现不同层之间的平坦化。
总之，CMP模组工艺技术是一种在IC制造中广泛应用的工艺技术。
它利用化学反应和机械摩擦来实现硅片表面的平坦化，以提高芯片的可靠性和性能。
通过研磨、抛光、清洗和测量等步骤的组合，CMP可以实现高精度的平坦化，并在硅片制造中发挥着重要的作用。
化学机械抛光工艺流程
化学机械抛光工艺流程
《化学机械抛光工艺流程》
化学机械抛光（CMP）是一种用于半导体制造和其他微电子领域的重要工艺，旨在通过将化学溶液和磨料一起应用于衬底表面，以去除残留的杂质和平坦化表面。
这种工艺被广泛应用于制造芯片、硬盘驱动器和其他微电子器件中。
下面我们来看一下典型的CMP工艺流程。
首先，要准备好要处理的衬底。
经过前期加工的衬底通常会在CMP前进行清洗和除尘，以确保表面干净。
然后衬底被放置于CMP机器上，准备进行抛光处理。
接下来是涂覆化学溶液。
化学溶液通常包含对表面有所要求的某种特定化合物，例如金属氧化物、氮化物或硅化物。
这些化学溶液会与磨料一起施加在衬底表面，用于去除表面的杂质和平坦化。
然后是磨削过程。
在CMP过程中，磨料的选择非常重要，因为它们必须能够有效地去除杂质，同时又不能太过于侵蚀衬底表面。
磨料通常是一种硬质颗粒，例如二氧化硅或氧化铝。
最后是清洗和干燥。
一旦CMP过程完成，衬底表面会被残留的化学溶液和磨料污染。
因此，对衬底进行清洗和干燥是非常重要的，以确保最终得到的表面是清洁的、光滑的并且与特定标准相符。
总的来说，CMP工艺是一个复杂的过程，需要仔细的操作和严格的控制。
然而，它在微电子制造领域中扮演着非常重要的角色，可以有效地改善器件的性能和可靠性。
因此，对于那些涉及到微电子器件制造的工程师和科学家来说，了解和掌握CMP工艺流程是非常重要的。
化学机械抛光加工原理
化学机械抛光加工原理一、引言化学机械抛光加工（Chemical Mechanical Polishing，简称CMP）是一种在半导体制造和微电子技术中广泛应用的表面处理技术。
它通过在材料表面施加化学反应和机械力量的共同作用，使表面获得高度光洁度和平整度。
本文将详细介绍化学机械抛光加工的原理及其工作过程。
二、原理介绍化学机械抛光加工是一种复杂的物理化学过程，其基本原理可以概括为“化学反应与机械磨擦相结合”。
在CMP过程中，首先通过化学反应使材料表面形成一层可溶性物质，然后通过机械力量将这层可溶性物质从表面去除，从而实现材料表面的平整和光洁。
三、工作过程1. 表面润湿在CMP过程中，首先需要将研磨液润湿在抛光头和材料表面上。
研磨液由氧化剂、腐蚀剂、抛光剂等组成，可以改变材料表面的化学性质，使其与抛光头有较好的接触。
润湿作用有助于研磨液在表面形成均匀的膜层，为后续的化学反应和机械磨擦提供条件。
2. 化学反应在表面润湿后，研磨液中的腐蚀剂和氧化剂开始与材料表面发生化学反应。
腐蚀剂可以溶解材料表面的氧化物，而氧化剂则可以在表面形成一层可溶性的化合物。
通过这些化学反应，可以改变材料表面的形态和化学组成，为后续的机械磨擦提供条件。
3. 机械磨擦化学反应后，研磨液中的抛光剂开始发挥作用。
抛光剂由硬质颗粒组成，它们可以在研磨液的作用下与材料表面发生机械磨擦。
通过机械磨擦，可将材料表面的不均匀部分去除，使表面变得平整。
同时，抛光剂还可以填充表面微小的凸起部分，进一步提高表面的光洁度。
4. 清洗和检测在完成机械磨擦后，需要对材料表面进行清洗，去除残留的研磨液和颗粒。
清洗过程通常采用超纯水或化学试剂进行，以确保表面的干净和纯净。
清洗后，可以使用表面分析仪器对材料表面进行检测，评估抛光效果，并进行质量控制。
四、优点与应用化学机械抛光加工具有以下优点：1. 可实现高度光洁度和平整度的表面。
2. 可对不同材料进行抛光加工，包括金属、半导体、玻璃等。
鼎龙股份：CMP抛光垫基础研究
⿍龙股份：CMP抛光垫基础研究⿍龙股份——CMP抛光垫基础研究1.CMP抛光垫介绍1.1 CMP介绍CMP是英⽂Chemical Mechanical Polishing的简称，意为化学机械抛光，亦称作化学机械研磨，该技术是化学抛光与机械抛光的结合，在保证材料去除效率的同时，可获得较完美的表⾯。
CMP技术在1995年后得到了快速发展，⼤量应⽤于半半导体导体产业，是⽬前机械加⼯中唯⼀可以实现表⾯全局平坦化的技术。
1.2抛光垫介绍抛光垫亦可称作抛光⽪、抛光布、抛光⽚，是抛光的重要耗材之⼀（表1）。
表1抛光主要耗材编号耗材名称耗材1抛光垫耗材2抛光液耗材3⾦刚⽯盘耗材4抛光头耗材5清洗刷耗材6化学清洗剂表2抛光垫分类——标注橙⾊底纹栏表⽰⿍龙股份正研制的抛光垫类型。
分类⽅法分类名称按是否含有磨料磨料抛光垫⽆磨料抛光垫按材质的不同聚氨酯抛光垫⽆纺布抛光垫复合型抛光垫按表⾯结构不同平⾯型抛光垫⽹格型抛光垫螺旋型抛光垫资料来源：《化学机械抛光⼯艺中的抛光垫》周海王黛平王兵陈西府冶远祥表3 CMP抛光垫的功能编号功能简述功能1把抛光液有效均匀地输送到抛光垫的不同区域功能2将抛光后的反应物、碎屑等顺利排出功能3维持抛光垫表⾯的抛光液薄膜，以便化学反应充分进⾏功能4保持抛光过程的平稳、表⾯不变形，以便获得较好的晶⽚表⾯形貌资料来源：《化学机械抛光⼯艺中的抛光垫》周海王黛平王兵陈西府冶远祥2.CMP抛光垫市场情况CMP抛光垫主要应⽤于集成电路和蓝宝⽯领域，技术壁垒⾼，国内市场基本被外资垄断。
CMP耗材市场整体容量约19亿美元，其中集成电路领域约15亿美元，蓝宝⽯领域约4亿美元。
国际主流⼚家有陶⽒、卡博特、⽇本东丽、台湾三⽅化学、3M等，其中陶⽒在抛光垫市场占有率⾼达90%。
国内⼚商有郑州龙达、安阳⽅圆和安徽的⼀家⼚商，但仅能⽤于⾦属、玻璃盖板等领域（安信王席鑫）。
⿍龙股份的CMP抛光垫⼀旦实现量产，进⼝替代空间较⼤。
cmp磨头结构
CMP（化学机械抛光）是一种用于微电子制造中的工艺，用于平坦化半导体器件表面的技术。
CMP磨头是用于进行化学机械抛光的工具，其结构和设计对于获得精确的抛光结果至关重要。
CMP磨头的结构包括以下主要组成部分：
1.基座（Substrate）：磨头的底部，通常与抛光设备相连接。
基座可能由金属、陶瓷或
其他材料制成。
2.抛光盘（Polishing Pad）：位于基座上方的柔软材料盘，用于与半导体器件表面接触。
抛光盘通常由聚氨酯、聚氨酯泡沫等材料制成，可以提供适当的压力和摩擦力。
3.荷重装置（Pressure Applicator）：用于施加适当的压力，确保磨头与器件表面紧密接
触，并实现均匀的抛光效果。
4.液体供应系统（Slurry Delivery System）：提供抛光过程所需的磨料悬浮液（也称为抛
光液），该液体可将磨料输送到器件表面以进行抛光。
5.运动控制系统：控制磨头在不同方向上的运动，以实现均匀的抛光效果。
CMP磨头的设计和结构可能会因应用、器件类型和材料而有所不同。
不同的CMP应用可能需要不同类型的磨头，以实现特定的抛光效果和平坦度要求。
在微电子制造中，CMP磨头的设计和使用对于获得高质量的器件表面至关重要。
CMP工艺之抛光材料的组成
CMP工艺之抛光材料的组成化学机械抛光（CMP）技术是晶圆制造的必须流程之一，对高精度、高性能晶圆的制造至关重要。
晶圆制造主要包括7大流程，分别是扩散、光刻、刻蚀、离子注入、薄膜生长、化学机械抛光（CMP）、金属化。
与传统的纯机械或纯化学的抛光方法不同，CMP工艺是通过表面化学作用和机械研磨的技术结合来实现晶圆表面微米/纳米级不同材料的去除，从而达到晶圆表面的高度（纳米级）平坦化效应，使下一步的光刻工艺得以进行。
CMP工艺过程中所采用的设备及消耗品包括：抛光机、抛光液、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。
其中CMP材料主要包括抛光液、抛光垫、调节器、CMP清洗以及其他等耗材，而抛光液和抛光垫占CMP材料细分市场的80%以上，是CMP工艺的核心材料。
抛光液是CMP技术中的决定性要素之一，其性能直接影响被加工工件表面的质量以及抛光加工的效率。
抛光液对抛光过程所产生的影响体现在物理作用与化学作用两个方面。
在物理作用方面，抛光液中的磨料对工件表面材料进行机械去除，抛光液对抛光区域进行润滑以减小摩擦，并且能够吸收加工过程所产生的热量，使加工区域恒温。
另外，流畅的抛光液流动能够有效带走抛光过程所产生的材料碎屑，防止划伤工件表面；在化学作用方面，常使用能够对被抛光材料进行微量化学反应的化学物质作为抛光液组分，对抛光工件表层材料进行软化和腐蚀，从而辅助机械材料去除过程。
通常根据被加工材料以及所选用的抛光垫材质对抛光液成分进行配置。
常用的抛光液一般分为二氧化硅抛光液、钨抛光液、铝抛光液和铜抛光液。
其中铜抛光液主要应用于130nm及以下技术节点逻辑芯片的制造工艺，而钨抛光液则大量应用于存储芯片制造工艺，在逻辑芯片中用量较少。
以铜抛光液为例，其主要由腐蚀剂、成膜剂和纳米磨料组成。
腐蚀剂用来腐蚀溶解铜表面，成膜剂用于形成铜表面的钝化膜，钝化膜的形成可以保护腐蚀剂的进一步腐蚀，并可有效地降低金属表面硬度。
cmp 磨料 指标
CMP（化学机械抛光）的磨料指标主要包括以下几个方面：
1. 化学成分：CMP抛光液中包含去离子水、磨料、pH值调节剂、氧化剂、抑制剂和表面活性剂等化学成分。
这些成分的种类和比例对于抛光效果至关重要。
2. 磨料：磨料是CMP抛光液中的重要组成部分，一般包括纳米级SiO2、Al2O3粒子等。
磨料的粒度、形状和分布对抛光速率、表面粗糙度和抛光均匀性都有显着影响。
3. 质量分数：即磨料在CMP抛光液中的比例，是衡量磨料含量的一项重要指标。
4. 粒径：磨料的粒径大小直接影响到抛光速率和表面粗糙度。
较小的粒径可以获得更光滑的表面，但同时也需要更多的抛光液和更长的抛光时间。
5. 分散度：指磨料在CMP抛光液中的分散程度。
良好的分散度可以提高抛光效率和表面质量。
6. 形貌：磨料的形状和结构也会影响其抛光效果。
不同形貌的磨料可能在不同的抛光条件下表现出不同的优势。
这些指标对于CMP抛光液的性能至关重要，因此需要密切关注并控制这些指标，以确保获得最佳的抛光效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMP工艺之抛光材料的组成
化学机械抛光（CMP）技术是晶圆制造的必须流程之一，对高精度、高性能晶圆的制造至关重要。
晶圆制造主要包括7大流程，分别是扩散、光刻、刻蚀、离子注入、薄膜生长、化学机械抛光（CMP）、金属化。
与传统的纯机械或纯化学的抛光方法不同，CMP工艺是通过表面化学作用和机械研磨的技术结合来实现晶圆表面微米/纳米级不同材料的去除，从而达到晶圆表面的高度（纳米级）平坦化效应，使下一步的光刻工艺得以进行。
CMP工艺过程中所采用的设备及消耗品包括：抛光机、抛光液、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。
其中CMP材料主要包括抛光液、抛光垫、调节器、CMP清洗以及其他等耗材，而抛光液和抛光垫占CMP材料细分市场的80%以上，是CMP工艺的核心材料。
抛光液是CMP技术中的决定性要素之一，其性能直接影
响被加工工件表面的质量以及抛光加工的效率。
抛光液对抛光过程所产生的影响体现在物理作用与化学作用两个方面。
在物理作用方面，抛光液中的磨料对工件表面材料进行机械去除，抛光液对抛光区域进行润滑以减小摩擦，并且能够吸收加工过程所产生的热量，使加工区域恒温。
另外，流畅的抛光液流动能够有效带走抛光过程所产生的材料碎屑，防止划伤工件表面；在化学作用方面，常使用能够对被抛光材料进行微量化学反应的化学物质作为抛光液组分，对抛光工件表层材料进行软化和腐蚀，从而辅助机械材料去除过程。
通常根据被加工材料以及所选用的抛光垫材质对抛光液成分进行配置。
常用的抛光液一般分为二氧化硅抛光液、钨抛光液、铝抛光液和铜抛光液。
其中铜抛光液主要应用于130nm及以下技术节点逻辑芯片的制造工艺，而钨抛光液则大量应用于存储芯片制造工艺，在逻辑芯片中用量较少。
以铜抛光液为例，其主要由腐蚀剂、成膜剂和纳米磨料组成。
腐蚀剂用来腐蚀溶解铜表面，成膜剂用于形成铜表面的钝化膜，钝化膜的形成可以保护腐蚀剂的进一步腐蚀，并可有效地降低金属表面硬度。
除此之外，抛光液中经常被添加入一些化学试剂用以调节其pH值，从而为抛光过程的化学反应提供一定的酸碱性环境，确保化学反应能顺利、高效地进行。
集成电路工艺的进化带来了对抛光液的各种新需求，以
逻辑芯片为例，14纳米以下的逻辑芯片工艺要求的关键CMP 工艺将达到20步以上，使用的抛光液数量将从90纳米时的五六种增加到二十种以上，7纳米及以下逻辑芯片工艺中CMP 抛光步骤甚至可能达到30步，使用的抛光液种类接近三十种。
而存储芯片由2D NAND向3D NAND的技术变革，也会使CMP 抛光步骤数近乎翻倍，由此也造成市场规模在不断扩大。
在化学机械抛光过程中，抛光垫具有储存和运输抛光液、去除加工残余物质、维持抛光环境等功能。
目前的抛光垫一般都是高分子材料，如合成革拋光垫、聚氨醋抛光垫、金丝绒抛光垫等，其表面一般含有大小不一的孔状结构，有利于抛光浆料的存储与流动。
抛光垫的性能受其材料特性、表面组织、表面沟槽形状及工作温度等因素的影响。
在这些影响因素中，抛光垫的表面沟槽形状及寸是抛光垫性能的关键参数之一，它直接影响到抛光区域内抛光液的分布和运动，并且影响抛光区域的温度分布。
抛光垫也是一种耗材，必须适时进行更换，长时间不更换的抛光垫，被抛光去除的材料残余物易存留在其中会对工件表面造成划痕，同时抛光后的抛光垫如果不及时清洗，风干后粘结在抛光垫内的固体会对下一次抛光质量产生影响。
