铁路信号专业6502各个继电器的动作时机

合集下载

6502电路简介及简单故障判断

6502电路简介及简单故障判断

6502电路简介及简单故障判断一.6502电路简介6502电气集中电路分选择组电路和执行组电路两部分.⒈选择组电路挑选组电路分成记录电路和选岔电路.记录电路主要由按钮继电器和方向继电器电路组成,用于记录行车指令、区分进路的性质和方向.选岔电路由七条网线和确认四音始、终端的列车已经开始继电器、辅助已经开始继电器、终端继电器等共同组成.七条网络线的用途;⑴1、2线用来选双动一撇道岔的反位(动作fcj).⑵3、4线用以选双动一捺道岔的反位(动作fcj)⑶5、6线用来选单动、双动道岔的定位(动作dcj)和单动道岔反位(动作fcj)并确定进路中信号点(动作jxj),包括始终端和中间信号点的位置(动作相关的jxj).⑷7线就是已经开始继电器网络线,用来检查四音的选排一致性.1~6线有一个显著特点就是无论进路的方向如何,电路总是从左至右顺序传递动作的.1、3、5线总是从网络左端接入kz电源,2、4、6线总是从网络右端接入kf电源.其他继电器(lkj、fkj、zj)用来记录和确认四音的始、终端并做为电路的区分条件.⒉执行组电路继续执行组电路由道岔控制电路、自动门电路、信号控制电路、弹出电路和鼓励电路共同组成.电路基本结构就是由八条网络线形成的.⑴8线为信号检查继电器网络线,用以检查信号开放的三大基本条件.⑵9线为区段检查和股道检查继电器的网络线,用作对四音展开预先自动门.⑶10线为区段检查继电器痴呆用的网络线,用作避免四音迎面错误弹出.⑷11线为信号继电器的网络线,同时实现信号对外开放.⑸12、13线为弹出网络线,同时实现四音弹出.⑹14、15线为进路光带网络线.二.6502电路动作顺序1.按压始端按钮,始端aj励磁并自闭。

其作用有三点:一是点亮按钮表示灯,使之闪光;二是接通相应的方向继电器励磁电路,方向继电器吸起,点亮进路排列表示灯;三是向选岔网络送kz或kf(若进路的始端在网络的左侧,则向1、3、5线送kz;若进路的始端在进路的右侧,则向2、4、6线送kf)。

6502电气集中操作规程

6502电气集中操作规程

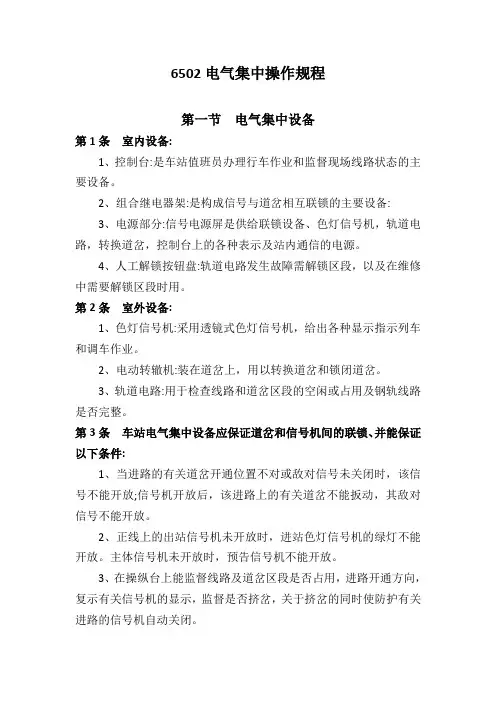

6502电气集中操作规程第一节电气集中设备第1条室内设备:1、控制台:是车站值班员办理行车作业和监督现场线路状态的主要设备。

2、组合继电器架:是构成信号与道岔相互联锁的主要设备:3、电源部分:信号电源屏是供给联锁设备、色灯信号机,轨道电路,转换道岔,控制台上的各种表示及站内通信的电源。

4、人工解锁按钮盘:轨道电路发生故障需解锁区段,以及在维修中需要解锁区段时用。

第2条室外设备:1、色灯信号机:采用透镜式色灯信号机,给出各种显示指示列车和调车作业。

2、电动转辙机:装在道岔上,用以转换道岔和锁闭道岔。

3、轨道电路:用于检查线路和道岔区段的空闲或占用及钢轨线路是否完整。

第3条车站电气集中设备应保证道岔和信号机间的联锁、并能保证以下条件:1、当进路的有关道岔开通位置不对或敌对信号未关闭时,该信号不能开放;信号机开放后,该进路上的有关道岔不能扳动,其敌对信号不能开放。

2、正线上的出站信号机未开放时,进站色灯信号机的绿灯不能开放。

主体信号机未开放时,预告信号机不能开放。

3、在操纵台上能监督线路及道岔区段是否占用,进路开通方向,复示有关信号机的显示,监督是否挤岔,关于挤岔的同时使防护有关进路的信号机自动关闭。

4、当在道岔转撤连接杆处的尖轨和基本轨间插入厚4mm、宽20mm的铁板时,道岔应不能锁闭、信号不能开放。

第二节色灯信号机类型及显示意义第4条信号是指示列车运行及调车工作的命令,有关行车人员必须按信号显示作业。

信号机的显示意义:红色灯光——停车。

不准越过信号机。

黄色灯光——注意或减速运行,表示次一信号机在关闭状态。

绿色灯光——准许列车按规定速度运行。

月白色灯光——准许越过该信号机调车。

蓝色灯光——禁止越过该信号机调车。

第5条室外信号机的灯光显示意义详见《技规》规定,有以下几种显示:1、进站信号机:(一)一个绿色灯光。

(二)一个黄色灯光。

(三)二个黄色灯光。

(四)一个红色灯光。

(五)一个红灯和一个月白色2、出站兼调车色灯信号机。

6502继电器动作顺序

6502继电器动作顺序

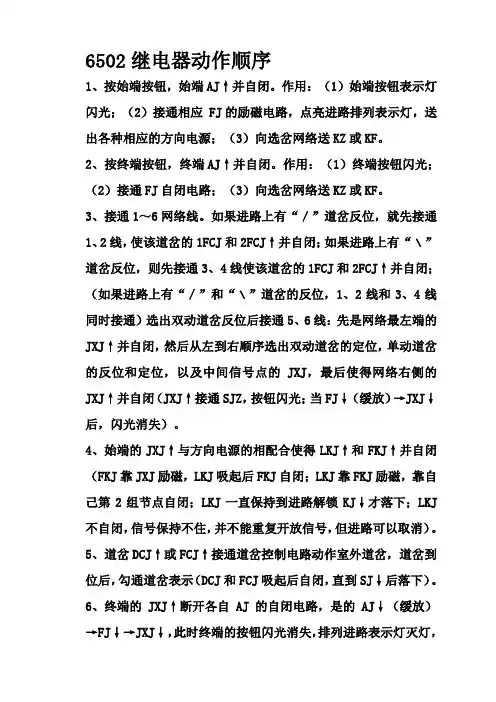

6502继电器动作顺序1、按始端按钮,始端AJ↑并自闭。

作用:(1)始端按钮表示灯闪光;(2)接通相应 FJ的励磁电路,点亮进路排列表示灯,送出各种相应的方向电源;(3)向选岔网络送KZ或KF。

2、按终端按钮,终端AJ↑并自闭。

作用:(1)终端按钮闪光;(2)接通FJ自闭电路;(3)向选岔网络送KZ或KF。

3、接通1~6网络线。

如果进路上有“/”道岔反位,就先接通1、2线,使该道岔的1FCJ和2FCJ↑并自闭;如果进路上有“﹨”道岔反位,则先接通3、4线使该道岔的1FCJ和2FCJ↑并自闭;(如果进路上有“/”和“﹨”道岔的反位,1、2线和3、4线同时接通)选出双动道岔反位后接通5、6线:先是网络最左端的JXJ↑并自闭,然后从左到右顺序选出双动道岔的定位,单动道岔的反位和定位,以及中间信号点的JXJ,最后使得网络右侧的JXJ↑并自闭(JXJ↑接通SJZ,按钮闪光;当FJ↓(缓放)→JXJ↓后,闪光消失)。

4、始端的JXJ↑与方向电源的相配合使得LKJ↑和FKJ↑并自闭(FKJ靠JXJ励磁,LKJ吸起后FKJ自闭;LKJ靠FKJ励磁,靠自己第2组节点自闭;LKJ一直保持到进路解锁KJ↓才落下;LKJ 不自闭,信号保持不住,并不能重复开放信号,但进路可以取消)。

5、道岔DCJ↑或FCJ↑接通道岔控制电路动作室外道岔,道岔到位后,勾通道岔表示(DCJ和FCJ吸起后自闭,直到SJ↓后落下)。

6、终端的JXJ↑断开各自AJ的自闭电路,是的AJ↓(缓放)→FJ↓→JXJ↓,此时终端的按钮闪光消失,排列进路表示灯灭灯,始端变稳光(稳光靠FKJ↑和LKJ↑)。

7、选路上选排一致,接通7线,KJ↑(检查DCJ↑FCJ↑,如DCJ 和FCJ不自闭,KJ无法吸起;调车进路由ZJ↑供KZ;KJ↑保持到进路解锁,KJ不自闭,信号保持不住,且无法重复开放信号,进路也不能取消;调车进路中ZJ靠终端信号点的JXJ↑而吸起)。

8、信号开放三大基本条件满足后接通8线,XJJ↑(DBJ↑或FBJ↑,ZCJ↑,DGJ↑)。

6502电气集中

6502电气集中
• 互控电路与互锁电路类似,在同一组中的继 电器同时只准许一个励磁吸起,但一个继电 器吸起后不锁其余的继电器,准许另外一个 继电器再吸起,但后励磁吸起的继电器,必 需将先励磁吸起的继电器切断,达到同时只 有一个继电器吸起的目的。
方向继电器电路
1A
2A
HA
1A
2A
1AJ
2AJ
1AJ
2AJ
互控电路
mA
联锁定义及范畴
联锁(Interlocking):
联锁是指通过技术方法,使信号、道岔、和 进路必须按照一定程序并满足一定条件,才能 动作或建立起来的相互制约关系。
联锁范畴,不仅指信号电路上的相互制约关 系,还包括机械强度和电气特性等方面。
联锁发展:概念上从电气集中、计算机联锁延 伸到CTC、和列控系统。
• (四)区段组合
• 区段组合Q有1/Q和2/Q两种。这里的1表示为无岔区段用,而2表示为道岔区 段用。实际设计中,一般把一送一受的道岔区段称为Q,一送两受的称为
LQ1(零散区段组合),无岔区段称为LQ 2。..\6502课件制图\lastscan2.jpg
1.3电气集中构成
3.电源屏(供电设备)
直接控制电路和旁路控制电路
• 1. 直接控制电路 • 输入信号的接点与继电器线圈串联,接点的
断开与闭合直接控制继电器线圈与电源接通 或断开的电路,叫直接控制电路。
J
J1
J2
直接控制电路和旁路控制电路
• 2.旁路控制电路
• 输入信号的接点与继电器线圈并联,接点
的断开是电源加到继电器线圈上,接点的
闭合使电源电压旁路,此种电路叫旁路控
• 2、进路解锁方式是采用逐段解锁制;
• 3、在咽喉区设置了大量的调车信号机,缩短车 列走行距离,提高效率,保证安全;

6502电气集中学习手册

6502电气集中学习手册

6502电气集中学习手册目录第一章概述 (1)第一节设备简介 (1)第三节控制台 (3)第四节继电器组合 (5)第二章选择组电路 (7)第一节简介 (7)第二节进路按钮的操作方法 (7)第三节方向继电器电路 (8)第四节方向电源及条件电源 (10)第五节按钮继电器电路 (15)第六节选岔电路 (18)第七节进路选择继电器电路 (21)第八节辅助开始继电器电路 (22)第九节开始继电器和终端继电器电路 (23)第十节选择组表示灯电路 (28)第十一节选择组电路动作关系式 (31)第三章执行组电路 (32)第一节简介 (32)第二节道岔控制电路 (32)第三节总取消继电器,总人工解锁继电器及取消继电器电路34第四节信号检查继电器电路 (36)第五节区段检查继电器和股道检查继电器电路 (39)第六节接近预告继电器及照查继电器电路 (41)第七节信号控制电路 (44)第八节信号电灯电路 (46)第九节执行组表示灯电路 (49)第四章进路解锁电路 (54)第一节进路的锁闭,解锁及解锁条件 (54)第二节进路,锁闭,轨道反复示继电器电路 (56)第三节故障锁闭及电路 (60)第四节轨道停电继电器电路 (62)第五节正常解锁电路 (63)第六节取消进路解锁电路 (67)第七节人工延时解锁电路 (70)第八节调车中途返回解锁电路 (72)第九节解锁网络的电路防护 (74)第五章引导信号电路 (75)第一节引导进路锁闭 (75)第二节引导总锁闭 (75)第六章电路动作实例 (77)6502电气集中电路学习手册第一章概述第一节设备简介6502电气集中是我国自己设计的较先进的铁路信号设备,是实现铁路自动化和现代化的基础设备之一。

全车站的信号,道岔和排列进路统一由控制台集中控制和监督,实现了站内行车指挥的自动控制,在设备发生故障时能自动导向安全,因此6502电路也是一种较安全可靠的电路制式。

6502电气集中设备由室内设备和室外设备两大部分组成。

6502型电气集中设备使用操作说明

6502型电气集中设备使用操作说明

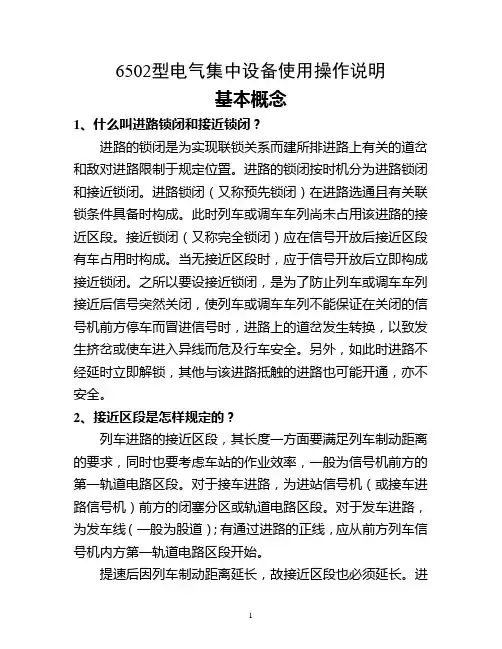

6502型电气集中设备使用操作说明基本概念1、什么叫进路锁闭和接近锁闭?进路的锁闭是为实现联锁关系而建所排进路上有关的道岔和敌对进路限制于规定位臵。

进路的锁闭按时机分为进路锁闭和接近锁闭。

进路锁闭(又称预先锁闭)在进路选通且有关联锁条件具备时构成。

此时列车或调车车列尚未占用该进路的接近区段。

接近锁闭(又称完全锁闭)应在信号开放后接近区段有车占用时构成。

当无接近区段时,应于信号开放后立即构成接近锁闭。

之所以要设接近锁闭,是为了防止列车或调车车列接近后信号突然关闭,使列车或调车车列不能保证在关闭的信号机前方停车而冒进信号时,进路上的道岔发生转换,以致发生挤岔或使车进入异线而危及行车安全。

另外,如此时进路不经延时立即解锁,其他与该进路抵触的进路也可能开通,亦不安全。

2、接近区段是怎样规定的?列车进路的接近区段,其长度一方面要满足列车制动距离的要求,同时也要考虑车站的作业效率,一般为信号机前方的第一轨道电路区段。

对于接车进路,为进站信号机(或接车进路信号机)前方的闭塞分区或轨道电路区段。

对于发车进路,为发车线(一般为股道);有通过进路的正线,应从前方列车信号机内方第一轨道电路区段开始。

提速后因列车制动距离延长,故接近区段也必须延长。

进站信号机的接近区段由其前方的两个闭塞分区组成。

正线出站信号机的接近区段不仅延长至同方向的进站信号机,而且要延长至同方向进站信号机外方的第一个闭塞分区。

调车进路的接近区段为调车信号机前方的轨道电路区段。

不设轨道区段时,调车信号开放后即构成接近锁闭。

3、道岔区段有哪几种锁闭情况?电气集中的道岔区段为锁闭对象,进路的锁闭即构成该进路的各道岔区段的锁闭组成。

根据道岔的锁闭情况,可分为进路锁闭、区段锁闭、人工锁闭和其他联锁锁闭。

在进路排出后,该进路上各区段的道岔锁闭在规定的位臵,即为进路锁闭。

该道岔区段有车占用时,使道岔不能转换,即为区段锁闭。

人工锁闭是指利用操纵设备切断道岔控制电路或用转辙机的安全接点切断启动电路的单独锁闭。

6502知识点

6502知识点
A、11 B、12、13 C、14、15 D、10
18、(B ),不属于敌对进路。
A、同一到发线上对向的列车进路
B、同一 到发线上对向的调车进路
C、同一到发线上对向的列车进路与调车进路
D、同一咽喉区对向重叠的调车进路
19、出站兼调车信号机的XJJ放在(B )组合中。
2、当DJJ吸起时,KF-共用-Q、KF-DJJ-Q有电,而KZ-列共-DJJ-Q没电。( X )
3、在选排长调车进路时,因中间信号点的AJ不吸起,所以中间信号点的按钮表示灯不亮。( X )
4、6502电路中,FKJ的作用是能自动地重复开放信号。( X )
5、调车进路接近区段无车时,XJJ自闭电路不检查8线。( X )
11、单动道岔选用一个(B )组合 。
(A)Q ( B)DD (C)SDF (D)SDZ
12、在有两个发车方向时,出站兼调车信号机应选用( D )组合
(A)LXZ ( B)1LXF (C)LXZ、1LXF (D)LXZ、2LXF
8、信号检查继电器的作用是什么?(1)进路上各轨道电路进路空闲(2)进路上的道岔位置正确(3)本咽喉区没有建立敌对进路(4)另一咽喉区也没有建立迎面敌对进路
9、区段检查继电器是如何设置的?每个道岔区段设一个区段检查继电器
10、FDGJ为什么加阻容插件?加插阻容元件,可使缓放时间达到3s~4s,用这个缓放时间,防止由于轨道电路区段瞬间分路失灵,造成车出清区段的假象,从而不致使区段提前错误解锁
6502复习题
一、填空:
1、JWXC-1700型继电器型号中的“W”表示(无极 )。
2、单置调车信号机按钮可作( 反 )方向调车进路的变通按钮。

6502排列进路动作原理

6502排列进路动作原理

6502排列进路动作原理排列进路时,当按下始端按钮时,始端按钮继电器吸起,(始端按钮开始闪灯,排列进路表示灯点亮)当按下终端按钮时,终端按钮继电器吸起(终端按钮开始闪灯随后进路上所有按钮由终端向始端依次闪灯),此时始端和终端就构成了唯一的进路,这条进路是靠6502的记录电路完成的。

(记录电路是由按钮继电器电路和方向继电器电路组成)。

记录电路沟通后它会带动进路上所有道岔定/反位继电器吸起,进路上道岔吸起时称为进路选出,(此时开始按钮灯常亮,排列进路表示灯熄灭,终端表示灯熄灭)就沟通了道岔的启动电路。

为了缩短选路时间,当进路选出后(道岔转动前)用进路选择继电器(JXJ)的吸起,及时使按钮继电器和方向继电器复原,为继续选另外的进路准备好条件(此时开始按钮灯常亮,排列进路表示灯熄灭)。

同时由辅助继电器(FKJ)和终端继电器(ZJ)来继续监视进路的始、终端的条件。

道岔开始由最外方第一组道岔开始转动,(此时电流表指针开始移动)第一组道岔转换完毕,接通第一组道岔表示电路,(此时第一组道岔表示灯给出正确的表示定/反位表示),然后传给第二组道岔开始转动(电流表指针开始移动),第二组道岔转换完毕,接通第二组道岔表示电路,(此时第二组道岔表示灯给出正确的表示定/反位表示),依次类推。

当进路上所有道岔转到规定位置并给出相应的表示后,称为进路排通。

(此时始端按钮表示灯熄灭)。

进路上所有道岔转换完毕,并给出正确的定/反位表示后,由进路选择继电器(JXJ)电路和辅助继电器(FKJ)电路进行比较,检查进路的选出与进路排通的一致性。

无误后才可吸起开始继电器(KJ)接通信号灯点亮电路,锁闭进路,开放信号(此时控制台光带表示灯点亮,信号灯点亮)。

当信号开放后辅助继电器(FKJ)落下,用开始继电器(KJ)继续纪录进路的始端,一直到进路全部解锁为止。

从确定按下始、终端按钮开始到进路使用完毕,进路始、终端的记录条件,随着电路的动作过程发生变化,但始终保持着记录。

铁路6502使用方法

铁路6502使用方法

6502使用说明书第一章概述随着国民经济的迅速发展,铁路运输日益繁忙。

为了保证行车安全,提高运输效率,改善劳动条件起见,电气集中联锁设备,在我国铁路上得到了广泛采用。

伟大领袖毛主席教导我们,“武器是战争的重要因素,但不是决定的因素,决定的因素是人不是物”。

在装设电气集中的车站,虽然技术设备较为完善,但保证运输安全胜利地完成生产任务,首先要靠发挥人的主观能动动作用。

设备也要靠人来正确运用和维护,才能发挥其效能。

本说明书仅就6502 型大站电气集中的使用办法,作一简要说明,供车务人员参考。

由于各个站具体情况不同,本说明书所述内容与各站实际情况可能不完全相符,可根据各具体站情况另作补充。

电气集中设备包括有以下几个主要部分:一、室内设备1、控制台:是车站值班员办理行车作业和监督现场线路状态的主要设备。

2、组合继电器架:是构成信号与道岔互相联锁的主要设备。

3、电源部分:自动调压器、交流电源屏、直流电源屏。

由它们供给联锁设备、色灯信号机、轨道电路、电动转辙机、控制台上各种表示等电源。

4、人工解锁按钮盘:是设备发生故障,解锁区段用以及在维修中需要解锁区段时应用。

二、室外部分:1、色灯信号机:指示列车和调车作业,根据色灯信号的显示进行或停止。

2、电动转辙机:装在道岔上,转换道岔用。

3、轨道电路:检查线路和道岔区段空闲或占用。

三、电气集中设备保证道岔和信号机间的相互联锁,并能保证以下条件:l 、信号机在其防护的进路上的有关道岔开通位置不对或敌对信:号机未关闭时不能开放;信号机开放后,该进路上的有关道岔不能扳动,其敌对信号机不能开放。

2、与进站同方向的正线上的出站信:号机未开放时,进站色灯信号机的绿色灯光不能开放。

主体信号机未开放时,预告信号机不能开放。

3、在控制台上,能监督线路及道岔区段是否占用、进路开通方向、复示有关信号机的显示,监督是否挤岔,并于挤岔的同时使防护有关进路的信号机自行关闭。

4、当在道岔转辙连接杆处的尖轨与基本轨间插入厚 4 毫米,宽90 毫米的铁板时,应不能锁闭和开放信号。

6502大站电气集中联锁电路构成及原理

6502大站电气集中联锁电路构成及原理

6502大站电气集中联锁电路构成及原理第一部份选择组电路第一节概论6502大站电气集中的主要电路构成15条网络线,其中1-7线为选路电路,8-15线为执行电路。

一、选择组电路1、组成:选择组电路由记录电路和选路网络组成。

记录电路由按钮继电器电路和方向继电器电路组成,按钮继电器电路记录按压进路按钮的动作,方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。

选路网络由选岔电路和开始校核电路组成,六线制选岔网络(1-6线)即道岔操纵继电器动作网络线,用来选取进路中相关道岔的操纵继电器(转换道岔由道岔控制电路完成)动作,第7线开始继电器励磁网络,用来检查选排一致性。

2、作用:主要用以记录车站值班员按压按钮的动作,按要求自动选通所需进路并将操作意图传给执行组电路。

第二节方向继电器电路一、设置:方向继电器设在F组合中,每个咽喉共用一套。

二、组成:四个方向继电器组成,分别是:列车接车方向继电器(LJJ)、列车发车方向继电器(LFJ)、调车接车方向继电器(DJJ)、调车发车方向继电器(DFJ)。

三、向继电器的吸起时机、落下时机及控制台的现象:a)吸起时机:按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。

b)落下时机:选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。

c)十种方向电源:KF-共用-Q、KF-共用-H、KF-LJJ-Q、KF-LFJ-Q、KF-DJJ-Q、KF-DFJ-Q、KZ-共用-H、KZ-列共-Q、KZ-列共-DJJ-Q、KZ-列共-DFJ-Q。

d)方向继电器电路图解(略)e)注:FJ的自闭电路:列车或调车终端按钮继电器构通FJ的一条自闭电路;但列车或调车按钮作变通时FJ有三条自闭电路;专用的变通按钮在选路时有二条自闭电路。

第三节按钮继电器电路一.设置:每一个可作信号始端和终端的信号点设置一个LAJ和一个DAJ,单置调车信号机设置AJ、1AJ和2AJ。

二. 作用:按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。

电气集中6502

电气集中6502

6502电路动作遵循原则办理进路---进路选出---道岔转换---进路锁闭---开放信号---列车或调车进入---进路解锁一、系统组成室内:控制台用于控制和监督道岔、进路和信号机。

设有控制台的信号楼或行车室就是车站的控制中心。

区段人工解锁按钮盘是辅助设备,主要在更换继电器或停电后,用它使设备恢复正常状态;另外,在道岔区段因故障不能解锁时,用它办理区段故障人工解锁。

继电器组合及组合架是实现联锁的设备,也是实行控制和监督用的继电器放置的地方。

电源屏能不间断地供给整个电气集中用的各种交流电源和直流电源。

分线盘是室内外电缆连接的地方。

二、1、进路概念:列车和机车车辆在车站内运行时所经过的经路分类:接车进路、发车进路、转场进路、调车进路状态:解锁:SJ ↑;锁闭:SJ ↓2、信号机用途:防护进路分类:进站信号机、出站信号机、调车信号机,转场信号机状态:开放:XJ ↑;关闭:XJ ↓调车信号机的布臵:并置调车信号机:同一坐标处,设置两架运行方向相反的调车信号机单置调车信号机:同一坐标处,仅布置一架调车信号机差置调车信号机:两架信号机的坐标不同,是差开布置的三、继电器组合类型每个组合包括的继电器数量≤10个定型组合可分为三类:(12种,附录5,P286)1)信号组合:列车(4):LXZ 1LXF 2LXF YX调车(2): DXZ DXF2)道岔组合:(3)DD SDZ SDF3)区段组合:(1)Q方向组合: (1) F电源组合:(1)DY怎样选用继电器组合(信号组合【1,2,3】,道岔组合【4】,区段组合【5】)1、进站信号机和接车进路信号机应选用的组合2、出站兼调车信号机和发车进路信号机应选用的组合3、各种调车信号机应选用的组合单置调车信号机选用一个DX组合和半个DXF组合4、道岔应选用的组合每组单动道岔选用一个DD组合;每组双动道岔选用一个SDZ组合和半个SDF组合5、区段应选用的组合每一道岔区段和列车进路上的无岔区段,都要选用一个Q组合对于交叉渡线来说用道岔换位法三、进路按钮的配制方法1、控制台站场模拟盘上,凡是有信号复示器的地方都设进路按钮2、进路的终端部位无信号复示器设一按钮3、出站兼调车信号机(终端)分别设列车按钮和调车按钮4、列车进路和调车进路的终端在同一地方分别设列车和调车终端按钮5、选路时,顺序按压始端、终端起作用变通按钮的配置方法1、影响其他作业较少,称为基本进路;2、影响其他作业较多的进路称为变通进路(也迂回进路)只有基本进路排不通时,才使用它。

铁路6502型电气集中有关部分内容使用说明

铁路6502型电气集中有关部分内容使用说明
6502型电气集中有关部分内容使用说明 型电气集中有关部分内容使用说明
一、信号机灯泡断丝或灭灯 出站兼调车及发车进路兼调车信号复示器,平时不亮灯, 当现场红灯灯泡断丝或灭灯时,复示器闪白灯。 当出站信号机开放后,灯泡断丝或灭灯时,则信号机自 动转为显示红灯,室内复示器绿色表示灯熄灭。 进站信号机复示器有三种颜色表示灯,平时点亮红色表 示灯;信号开放后显示绿色表示灯;引导信号开放后点 亮红色和白色表示灯。现场信号机红灯灯泡断丝或灭灯 时,复示器闪红色灯光。 进站信号机开放后,显示进行的信号的灯泡断丝或灭灯 时,信号机则自动转为显示红灯,室内复示器由绿变红。 接车进路信号机室内复示器的灯光表示与进站信号机相 铁路吧共享免费资源 同。
铁路吧共享免费资源
四、进路解锁和取消
• (一)列车、调车进路的接近区段 • 为保证列车运行和调车作业的安全,列车或调车 车辆运行到已开放的信号机的接近区段时,已锁 闭的进路不能随意取消或改变,只有按照规定手 续办理和经过限时后进路才能解锁。 • 1.出站信号机的接近区段为发车线股道;对于正 线出站信号机当办理通过进路时,其接近区段为 自进站信号机内方第一轨道区段开始作为接近区 段;当信号机前方有进路信号机时,则自进路信 号机开始作为接近区段。
二、开放引导信号
• 引导信号的办理分为两种方式:一种是先将引导 进路上的道岔锁在规定位置后再开放引导信号, 称为引导进路锁闭方式;另一种是将全咽喉的道 岔锁在规定位置后再开放引导信号,称为引导总 锁闭方式。 • (1) (1)引导进路锁闭方式:先将引导进路上的道岔扳 至规定位置,办理登记手续,然后将引导信号按 钮铅封破除并按下,则引导进路上的白光带点亮, 引导信号开放,进站信号机复示器同时点亮红色 和白色表示灯。
铁路吧共享免费资源

6502电气集中电路动作顺序包括选路

6502电气集中电路动作顺序包括选路

一、6502电气集中电路的动作程序分析6502电气集中电路动作顺序包括选路、排路、检查联锁条件、锁闭进路、开放信号、解锁进路等过程,其中选路由1~6线实现,主要的继电器有JXJ、DCJ、FCJ; 7线是实现进路选排一致性的检查,主要继电器是KJ; 8线的主要继电器是XJJ ,用来检查进路联锁条件,即检查道岔位置是否正确、进路是否空闲、敌对进路是否未建立; 9、10线的主要继电器是QJJ( GJJ ) , QJJ ↑( GJJ ↑)为锁闭进路做准备,每一个区段设一个QJJ ,每个道岔设有SJ。

当QJJ↑时, 1LJ、2LJ 落下, SJ 落下,实现进路锁闭; 11 线的主要继电器是XJ ,控制信号的开放; 12、13线的主要继电器是1LJ、2LJ,为进路的锁闭或解锁作准备;当1LJ、2LJ 落下, SJ落下,进路锁闭;当1LJ、2LJ吸起, SJ吸起,进近路解锁。

、1~6网络线故障判断处理方法二1. 1~6网络线电路作用:1、2网络线电路:双动道岔反位,即八字第一笔;3、4网络线电路:双动道岔反位,即八字第二笔;5、6网络线电路:单动道岔定、反位、双动道岔定位,还包括JXJ;2. 1~6网络线电路动作规律:●所排进路有经过双动道岔反位的,先1、2 线动作或3、4线动作,然后5、6线动作。

●不论进路方向如何, 选路总是从左到右, 与排列方向无关。

●由进路左边的按钮继电器给1、3、5线送KZ,由进路右边的按钮继电器给2、4、6线送KF。

(●在正常情况即在列车进路或列车兼调车时)下,始端选出按钮灯亮稳光,终端选出灭灯,中间信号点选出闪光。

3. 故障现象及判断:故障1: 若进路有一个信号点选出,因为KF 是由6线从右至左送出,则说明6线正常, 5线有故障。

5线故障范围的确定可以根据进路中每个信号点的按钮亮灯情况来判断是否为某个信号点故障;若还要确定是否为进路中某个道岔是否选出的故障,这时可以把道岔单操至另一位置,再办理相应进路来确定是否为该道岔的选出故障。

6502教案—电气集中操作方法

6502教案—电气集中操作方法

6502电气集中操作方法采用双按钮进路式选路法,应确定进路范围和运行方向。

一、进路按钮的配置(一)配置原则1、凡有信号机的地方都设一个按钮。

此按钮即作进路始端按钮,又兼做同性质进路的终端按钮。

先按为始端,后按为终端。

2、进路终端无信号机时,也应设一个进路按钮(SLZA、XDZA)。

3、为区分进路性质,出站兼调车处应设两个按钮即LA和DA。

4、如有通过进路,在进站信号机处应设一个通过按钮“TA”。

5、变通进路上若无调车按钮兼做时,应设一个变通按钮“BA”。

(二)、配置方法:以控制台平面图为例。

1、列车进路按钮配置。

2、调车进路按钮配置。

3、变通按钮配置:(1)调车按钮兼做列车进路。

(2)单置反向做列车进路。

(3)专设的BA。

操作方法(举例说明)基本方法:顺序按压始、终端按钮。

如X—ⅢG接车顺序按压XLA、S ⅢLA;ⅢG—X发车顺序按压SⅢLA、XLA。

1、进路终端与终端按钮的位置问题:a、单置信号点的进路终端与终端按钮的位置是一致的。

如:D9—D13 D3—D11 阻拦信号是D13、D11终端按钮为D13、D11b、并置与差置信号点进路终端与终端按钮的位置不一致。

如:D3—D9、SIID—D5 阻拦信号是D9、D5终端按钮为D7、D15结论:选以差、并置调车信号机为阻拦信号的调车进路,进路终端按钮不是阻拦信号的调车按钮,而是背向调车信号机的进路按钮。

2、选长调车进路:两段以上的调车进路所组成的进路叫长调车进路。

a、分段办理:D3—IG 分别按压 D3A、 D7A;D9A、D13A;D13A、D17Db、一次办理:按压D3A、D17A。

3、选变通进路:a、调车进路按钮可兼作列车进路变通按钮。

b、并、差置和同方向单置调车进路按钮不能作调车变通按钮用。

C、单置调车进路按钮,可兼作反方向调车变通按钮。

4、其他操作方法:a、重复开发信号时:应按压始端按钮b、取消进路时:同时按压总取消按钮和进路始端按钮c、人工解锁时:同时按压总人工解锁按钮和进路始端按钮。

6502电气集中--1

6502电气集中--1
信号楼内设备 故障解锁按钮盘 继电器组合及组合架 电源屏
分线盘
控制台
室外设备 X IG
16
二、电气集中
(二)系统特点
1、在车站信号楼集中控制道岔、进路和信号机;在车站信号楼实现道岔、 进路和信号机三者的联锁,是一种集中联锁设备。
2、为了防止误动一个按钮而构成错误操作命令,原则上采用按压两个按 钮才构成一个有效操作命令的方式。如办理进路时,在控制台和模拟站场 上,按压该进路的始端和终端部位两个信号按钮就能将进路中有关道岔自 动转换到规定位置,且防护该进路的信号机自动开放。这种始、终端按钮 操作方式称为进路操作方式。
12
一、进路控制过程
(二)进路解锁阶段 2.列车或车列驶入进路的解锁方式 (3)故障解锁。随着列车或车列通过进路,各道岔区段应按正常解锁 方式自动解锁,然而由于轨道电路故障,工作不正常,破坏了三点检 查自动解锁的条件,而使进路因故障不能自动解锁,需采用特殊的由 操作人员介入使进路解锁。故障解锁是以道岔区段为单位实施故障解 锁。
19
二、电气集中
(三)组合单元 1、信号组合类型:
调车信号组合来说,因为调车信号机有单置的、差置的、并置的和 尽头线用的四种不同情况,它们的电路环节不完全相同,更主要的是受 到组合容量的限制,所以调车信号组合也有两种,一是调车信号组合, 二是调车信号辅助组合。
这样划分的结果,信号组合共有六种:列车信号主组合(LXZ), 一方向列车信号辅助组合(1LXF),二方向列车信号辅助组合(2LXF), 引导信号组合(YX),调车信号组合(DX),调车信号辅助组合 (DXF)。以上这些信号组合的用法如图所示。
8
一、进路控制过程
(二)进路解锁阶段 进路解锁过程根据列车或车列是否驶入进路为分界,由于解锁的条件 和时机的不同,进行解锁有5种解锁方式,即取消进路、人工解锁进路、 正常解锁进路、调车中途折返解锁进路以及故障解锁 。

【铁道信号】6502电气集中电路复习整理资料

【铁道信号】6502电气集中电路复习整理资料

【铁道信号】6502电⽓集中电路复习整理资料车站信号⾃动控制题型:1、填空题(15×1=15分)2、选择题(15×1=15分)3、判断题(10×1=10分)4、简答题(25分)绪论⼀、铁路信号的主要功能1、概念:铁路信号是铁路组织、指挥、控制⾏车的技术设备,是信号、联锁、闭塞设备的总称。

2、功能:保证⾏车安全;提⾼运输效率,实现运输管理⾃动化和列车运⾏⾃动化;改善铁路员⼯的劳动条件。

⼆、⼏个基本概念1、进路;平⾏进路;抵触进路;敌对进路进路:在车站范围内,列车或车列(调车车列)由某⼀指定地点⾏⾄另⼀指定地点所经过的路径。

平⾏进路:⼀条进路与另外⼀条进路⽆任何共⽤的路段;抵触进路:不能利⽤道岔的位置关系同时建⽴两进路;敌对进路:两进路均能建⽴且有重叠部分2、⾮集中联锁;集中联锁车站信号系统就是实现联锁的系统--车站联锁系统。

⾮集中联锁:对道岔、信号机的控制是零散的,由扳道员在道岔或信号机握柄旁以体⼒劳动来实现,且不设轨道电路,进路空闲与否由扳道员观察线路⽽定。

作业效率低,劳动强度⼤,也不利于⾏车的安全。

集中联锁:对道岔、信号机及进路的控制集中在信号楼作业效率⾼,便于管理。

3、我国铁路上常⽤的联锁设备。

按联锁⽅式不同划分:电锁器联锁:继电联锁:计算机联锁:全电⼦联锁主要联锁设备:6502电⽓集中联锁设备(主要通过继电器电路实现联锁控制功能);计算机联锁系统(主要通过计算机设备(和软件)实现联锁控制功能);第⼀章继电安全电路基础知识1、站场形⽹络的概念:电路的图形结构与站场的形状相同(除交叉渡线和复式交分道岔两种情况外实质上:站场形⽹络是由许多分⽴的控制电路组成的。

2、6502电路动作遵循原则:办理进路--进路选出--道岔转换--进路锁闭--开放信号--列车或调车进⼊--进路解锁3、继电器接点符号的含义。

第⼆章设备简介1、6502电⽓集中系统构成,室内、设备的构成及作⽤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

6502电气集中电路各继电器的动作时机与故障分析6502电气集中电路是由15条网络线和若干单元电路构成。

这些电路均是以继电器为负载的(室外电路虽然不是以继电器为负载,但都是由继电器来监督的,用继电器的吸起和落下两种状态可以证明室外负载的好坏)。

也就是说,区分设备是否故障,可根据继电器的状态进行判断。

继电器动作具有顺序,它们总是遵循一定的顺序吸起,也遵循一定的顺序落下。

那么,就某个具体的继电器来说,在设备工作过程中,它在哪一时刻应该吸起?在哪一时刻应该落下?这是本章所要讨论的问题之一。

6502电气集中电路中,无论哪一个部位故障,最终造成该吸起的继电器不能吸起,该落下的继电器不能落下,又会在控制台上形成哪些现象呢?这些现象是怎样形成的?这是本章所要讨论的问题之二。

通过现象看本质,故障处理也是这样,控制台显现出的现象就是我们的着手点,学好本章的内容,是灵活掌握处理故障技巧的基础和关键。

第一节选择组电路一、进路按钮继电器电路(一)单置调车进路按钮继电器电路:每个单置点设有三个按钮继电器,分别是1AJ、2AJ和AJ。

它们平时处于落下状态。

1.电路动作时机(1)作进路始端时,1AJ和AJ参与选路。

按压单置点的按钮后,1AJ励磁并用前接点接通AJ励磁电路,使AJ励磁并自闭。

当有关方向继电器吸起时,KF--共用--Q有电,1AJ构成自闭。

松开按钮,断开1AJ励磁电路。

当始端(即DX组合)的JXJ吸起时,JXJ用后接点切断AJ励磁和自闭电路,使AJ缓放落下。

当方向继电器复原后,KF--共用--Q断电,使1AJ失磁落下。

(2)作进路的终端时,1AJ和2AJ参与选路。

按压单置点的按钮,1AJ励磁并自闭,用其前接点接通2AJ的励磁电路,使2AJ励磁并自闭。

松开按钮,切断1AJ励磁电路。

当终端(即DXF组合)的JXJ吸起时,同时切断1AJ和2AJ的自闭电路,1AJ失磁落下并用前接点断开2AJ励磁电路,使2AJ缓放落下。

(3)作变通按钮使用时,这三个继电器均要参与选路。

按压单置点的按钮,1AJ励磁并自闭,2AJ随之励磁并自闭;2AJ用前接点接通AJ励磁电路,使AJ 励磁并自闭。

松开按钮;切断1AJ励磁电路。

AJ吸起时用其后接点切断2AJ励磁电路。

DXF组合JXJ吸起时,同时切断1AJ和2AJ自闭电路,使它们均复原。

DX组合JXJ吸起时,同时切断AJ的励磁和自闭电路,使AJ复原。

2.故障分析(1)1AJ不能励磁。

无论作始端、终端或变通按钮使用,按压按钮后,总是出现按钮表示灯不闪光且进路不能排出的现象。

(2)1AJ不能自闭。

作终端时,按压按钮后按钮只闪一下光就熄灭。

不影响进路排列,因2AJ能吸起并自闭。

对AJ无影响,因1AJ自闭在AJ吸起后才构成。

(3)AJ不能励磁。

作始端使用时,按压按钮后按钮表示灯闪光(因1AJ能励磁),但进路排列灯不亮(方向继电器因AJ不励磁而不能吸起)。

松开按钮,闪光熄灭,1AJ因不能构成自闭而复原。

作变通按钮使用时,因2AJ能吸起,出现整条进路只有以该信号点为分界点一部分能选路,另一部分进路因AJ不励磁而不能选路。

(4)AJ不能自闭。

作始端时,按压按钮,按钮表示灯闪光,排列灯点亮。

一旦方向继电器吸起,KZ--共用--H断电,AJ因不能自闭而复原,就在AJ落下,方向继电器缓放一瞬间,接通了2AJ励磁电路,2AJ吸起,为方向继电器提供一条自闭电路,排列灯一直不灭。

按压终端后,进路始终端一直闪光。

(5)AJ不能缓放。

将使DX组合的JXJ不能可靠吸起。

因为AJ吸起后,用其前接点接通JXJ的励磁电路,但JXJ后接点刚一离开,就切断了AJ自闭电路,AJ因不能缓放而落下,又断开了JXJ的励磁电路,使JXJ失磁落下,其接点只能在落下位置跳动一下。

(6)2AJ不能励磁。

作终端时,进路始终端一直闪光,因为选岔网络不能工作;作变通按钮使用时,因2AJ不励磁AJ也不励磁,出现进路不能正常选出的现象。

(7)2AJ不能自闭。

作终端时不会造成故障现象,因为其励磁电路能保持到选岔电路动作完毕;作变通按钮使用时,会出现一部分进路能选出,一部分进路不能选出的现象,因为2AJ吸起后,AJ跟着吸起,但只要AJ后接点一离开就切断2AJ励磁电路,2AJ因不能自闭而缓放落下,在2AJ缓放的时间内,可动作一部分选岔电路。

(8)2AJ不能缓放。

将使DXF组合的JXJ不能可靠吸起,其接点只能在落下位置跳动一下。

(二)其它按钮继电器电路。

其它按钮继电器平时处于落下状态。

1.电路动作时机:按压按钮,使AJ励磁并自闭。

松开按钮,切断AJ励磁电路。

当该信号点的JXJ吸起时,JXJ用后接点切断AJ自闭电路,使AJ缓放落下。

对于差置或并置调车信号机的两个进路按钮继电器,利用1--2线圈分别设置了一条连带电路。

当以差置或并置点的进路按钮作列车进路的变通按钮使用时,只要按压其中的任一个按钮,就将另一个按钮的按钮继电器连带起来,参与选岔电路工作。

2.故障分析(1)AJ不能励磁。

按压按钮时,按钮表示灯不闪光且进路排列表示灯不亮。

(2)AJ不能自闭。

按压按钮,按钮表示灯闪光,但松开按钮后,闪光自动熄灭。

(3)AJ不能缓放。

使该信号点的JXJ不能可靠吸起,其接点只能在落下位置跳动一下。

当不缓放的AJ处于进路上的不同位置时,会发生如下现象:①排列从左至右的进路,若始端AJ不缓放,会出现始端灭光,终端闪光的现象。

因为始端JXJ只能在落下位置跳动一下,一方面使AJ复原,始端按钮闪光熄灭,另一方面因其前接点不能闭合,始端FKJ不能吸起,稳光不能点亮,同时5、6线也不能向右传递动作,终端就一直闪光。

②排列从左至右的进路,终端AJ不缓放,如果是以单置、差置、并置或尽头线信号点为终端的调车进路,会出现始端稳光,终端灭光的现象。

因为终端JXJ不能可靠吸起,使ZJ不能吸起,7线不能沟通,后续电路无法动作;如果是以股道或单线区段接车口处为终端的调车进路,则出现始端稳光、终端灭光、进路有白光带的现象。

因为虽然ZJ不能吸起,但7、8、9线无论是ZJ在吸起或落下状态均能接通,使电路一直动作到进路锁闭;信号不能开放的原因是因为DXJ 励磁需要从11线得到KZ,而ZJ落下经后接点只能向11线供KF。

③排列从右至左的进路,若始端AJ不缓放,会出现始、终端按钮表示灯闪光后均熄灭的现象。

因为进路终端(即网络左端)的JXJ能正常吸起,且能正常复原,终端按钮闪光熄灭;由于进路始端(即网络右端)的JXJ不能可靠吸起,FKJ 不能励磁,故按钮闪光后不能点亮稳光。

④排列从右至左的进路,若终端AJ不缓放,会出现始端闪光,终端灭光的现象。

因为进路终端(即网络左端)的JXJ不能可靠吸起,5、6线不能向右顺序传递动作,始端就一直闪光。

(4)差置和并置AJ的联带电路故障:在办理变通进路过程中,会出现按压其中一个按钮时,该按钮闪光,但另—按钮不闪光且进路也不能正常排列的现象。

二、方向继电器电路:每个咽喉区设置了四个方向继电器,即LJJ、LFJ、DJJ、DFJ。

它们平时处在落下状态。

(一)电路动作时机:始端AJ吸起,用其前接点接通方向继电器励磁电路;终端AJ吸起,用其前接点接通方向继电器自闭电路。

当排列从左至右的进路时,由于始端AJ先落下,终端AJ后落下,因此,先切断方向继电器励磁电路,后切断其自闭电路,使之缓放落下。

当排列从右至左的进路时,由于终端AJ先落下,始端AJ后落下,因此,先切断其自闭电路,后切断其励磁电路,使之缓放落下。

另外,当按压变通按钮办理变通进路时,用变通AJ吸起接点给方向继电器再加一条自闭电路;当按压有关调车进路按钮办理变通进路时,经有关AJ前接点为方向继电器再加两条自闭电路。

(二)故障分析1.不能励磁。

按压始端按钮,按钮闪光后,进路排列表示灯不亮。

且在按压终端按钮后,进路也不能正常排列。

2.不能自闭。

不影响排列从右至左的进路。

因为其励磁电路最先接通又最后断开。

在排列从左至右的进路时,导致选岔电路不能动作完毕,且出现排列灯瞬间灭一下的现象。

因为始端AJ落下后,方向继电器因不能自闭而缓放落下,在缓放时间内,能使一部分电路顺序动作,一旦其前接点断开,造成有关JXJ不能自闭,后续电路无法动作;同时原先吸起的方向继电器落下后又与终端AJ 的吸起条件相配合,动作了另一个相同性质的反方向的方向继电器,于是,就出现排列灯瞬间灭一下的现象。

如先吸起的是LJJ,当LJJ落下后,LFJ经LJJ落下条件和终端AJ吸起条件而励磁。

3.不能缓放。

会出现ZJ或FKJ不能可靠吸起的现象。

一般情况下,不影响电路正常动作。

三、双动道岔反操继电器电路:每组双动道岔设有两个FCJ,分别为1FCJ 和2FCJ。

“八”字一撇道岔的FCJ并接在1、2线上,“八”字一捺道岔的FCJ 并接在3、4线上。

(一)电路动作时机:当按压始、终端按钮后,始、终端AJ均吸起,1FCJ随终端AJ吸起而励磁并自闭;2FCJ随1FCJ吸起而励磁并自闭;进路左端的AJ落下后,同时切断1FCJ和2FCJ励磁电路;当进路锁闭后,有关SJ落下切断其自闭电路,使之复原。

(二)故障分析:当两个FCJ-有一个不能励磁时,该双动道岔不能转换,且5、6线不能沟通,排列进路时,出现始、终端按钮表示灯一直闪光的现象。

1FCJ不自闭。

在排列以道岔左端处信号点为终端的调车进路,且进路上有道岔转换的情况下,造成ZJ不能自闭。

2FCJ不自闭。

道岔可以正常转换,但不能接通7线,KJ不励磁,出现始端稳光,终端灭光的现象。

另外,排长进路时影响5、6线工作。

四、5、6线网络电路:各信号点的JXJ和单动道岔DCJ、FCJ以及双动道岔的1DCJ、2DCJ均并在5、6线上,它们平时处在落下状态。

(一)电路动作时机:排列进路时,如果有双动道岔反位,则用该道岔2FCJ 前接点最后接通5、6线,使网络最左端的JXJ励磁并自闭;如果无双动道岔反位,只要终端AJ吸起就直接接通5、6线。

如第三章图3—3所示的站场平面图,排列X至J,的接车进路,5、6线接通后,网络左端即下行进站的JXJ最先励磁并自闭。

接着顺序使1/3#1DCJ、D5,两个JXJ、5#DCJ和SIIJXJ励磁并自闭。

下行进站的JXJ励磁电路是1/3#1DCJ吸起时切断的;1/3#1DCJ、D5两个JXJ的励磁电路是5#DCJ吸起时切断的;5#DCJ和SII的JXJ励磁电路是SIIAJ落下时切断的;进路上所有JXJ的自闭电路是方向继电器落下时切断的;进路上所有DCJ的自闭电路是相关的SJ落下时切断的。

<二)故障分析1.网络左端的JXJ不能励磁。

无论排何种进路,均出现始、终端按钮表示灯一直闪光的现象。

2.网络左端JXJ不能自闭。

其现象与相关继电器特性有关,也与电源电压的高低有关。

继电器特性一般表现在接点压力的大小和缓放继电器缓放时间的长短等方面。

相关文档
最新文档
