调度集中系统（CTC）
调度集中系统的定义
调度集中系统是一种用于铁路运输调度的技术。它通过计算机技术实现铁路沿线设备的集中控制和管理，提高运输效 率和行车安全。
调度集中系统的组成
调度集中系统主要由调度中心、通信网络、车站设备等部分组成。调度中心是核心部分，负责全线的运输调度；通信 网络用于连接调度中心和车站设备；车站设备包括计算机、控制台等，用于接收和执行调度中心的指令。
验收总结
维修完成后进行验 收，总结经验教训， 优化维护流程。
05
铁路信号的发展趋势与展望
铁路信号技术的发展趋势
数字化
随着信息技术的发展，铁路信号系统正逐 步实现数字化，利用数字信号处理技术提
高信号传输的可靠性和稳定性。
网络化
借助通信网络技术，实现铁路信号系统的 互联互通，提高信号传输的实时性和覆盖
详细描述
有线传输是通过电缆、光缆等有线介质传输信号，具有传输 稳定、可靠性高的优点，但需要铺设电缆等设施，成本较高 。无线传输是通过无线电波传输信号，具有灵活方便、无需 铺设电缆等优点，但易受到干扰和影响。
02
铁路信号设备
信号机
信号机是铁路信号系统中的重要组成 部分，用于指示列车运行的方向和进 路，保障列车运行安全。
信号机的颜色主要有红、黄、绿、蓝、 白等，不同的颜色代表不同的指示意 义。
信号机按用途可分为进站、出站、通 过、预告、遮断、防护、驼峰、复示 等信号机。
信号机的基本结构包括信号机构、信 号灯具、座体和梯子等部分。
轨道电路
轨道电路是利用铁路线路的钢 轨作为导体，传输信号电流， 以检测轨道上的列车运行情况 和实现列车控制的重要设备。
列车控制系统的功能
列车控制系统的主要功能是控制列车的速度和间隔，防止列车超速、追尾等事故的发生。 同时，它还可以提供列车运行信息，提高列车的运行效率和旅客的舒适度。
铁路信号基础课程复习题答案
铁路信号基础课程复习题答案第一篇：铁路信号基础课程复习题答案铁路信号基础课程作业题参考答案一、填空题1、信号继电器按动作原理分为（电磁继电器）和（感应继电器）。
2、信号继电器按电流性质分为（直流继电器）和（交流继电器）。
3、安全型继电器是直流24V系列的重弹力式（直流电磁）继电器，其典型结构为（无极继电器）。
4、双线区段的车站股道编号应从正线起，按列车的运行方向分别（向外）顺序编号。
5、在站场平面布置图上，站场股道编号，正线编为（罗马）数字，站线编为（阿拉伯）数字。
6、信号设备编号中的“1DG”表示（1号道岔区段轨道电路）。
7、实行极性交叉是轨道电路（防止钢轨绝缘破损）的防护措施之一。
8、安全型继电器接点接触式形式有（面接触）、（线接触）、（点接触）。
9、继电器电路的分析法有（动作程序法）、（时间图解法）、（接通径路法）。
10、JRJC-70/240二元二位继电器具有（相位）和（频率）选择性，它吸起的条件是（局部电压超前轨道电压90度）。
11、进站信号机的安装距最外方道岔尖轨尖端（不少于50M）的地方。
12、当进站及通过信号机灭灯时，其前一架信号机应自动显示（红灯）。
13、列车的禁止信号显示（红）灯，调车的禁止信号显示（蓝）灯。
14、自动闭塞的通过信号机在上、下行处243KM和560M处，它的上行通过信号机的编号是（2436），下行通过信号机的编号是（2435）。
15、遮断信号机平时显示（不显示）灯，（不起信号）作用，机柱涂有（黑白相间的斜线），当发生危险时显示（红）灯。
16、进站复示信号机采用（灯列式）结构，它（复示）进站信号机的显示。
（）时表示站内正线停车，（）表示站内侧线停车。
17、XDZ—B型多功能信号点灯装置电路中，端子1、2输入的是（交）流（220）V电压，接信号灯泡主丝的端子是（3），电压是（直）流（12）V；信号灯泡付丝的端子是（4），电压是（直）流（）V ；它们的公共端子是（）。

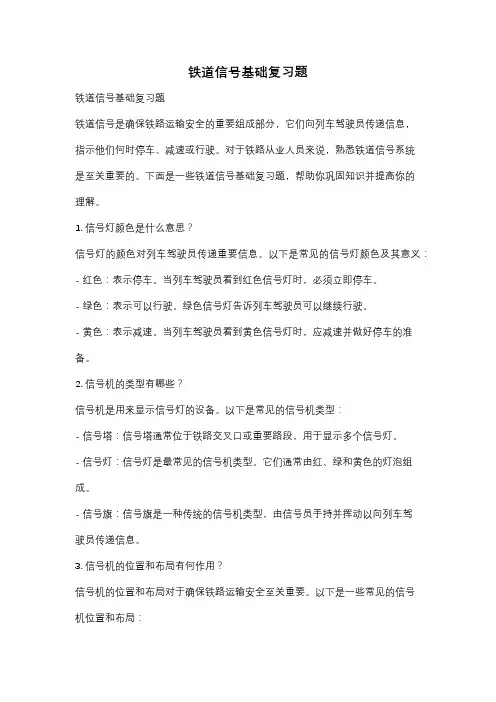

铁道信号基础复习题
铁道信号基础复习题铁道信号基础复习题铁道信号是确保铁路运输安全的重要组成部分，它们向列车驾驶员传递信息，指示他们何时停车、减速或行驶。
对于铁路从业人员来说，熟悉铁道信号系统是至关重要的。
下面是一些铁道信号基础复习题，帮助你巩固知识并提高你的理解。
1. 信号灯颜色是什么意思？信号灯的颜色对列车驾驶员传递重要信息。
以下是常见的信号灯颜色及其意义：- 红色：表示停车。
当列车驾驶员看到红色信号灯时，必须立即停车。
- 绿色：表示可以行驶。
绿色信号灯告诉列车驾驶员可以继续行驶。
- 黄色：表示减速。
当列车驾驶员看到黄色信号灯时，应减速并做好停车的准备。
2. 信号机的类型有哪些？信号机是用来显示信号灯的设备。
以下是常见的信号机类型：- 信号塔：信号塔通常位于铁路交叉口或重要路段，用于显示多个信号灯。
- 信号灯：信号灯是最常见的信号机类型。
它们通常由红、绿和黄色的灯泡组成。
- 信号旗：信号旗是一种传统的信号机类型，由信号员手持并挥动以向列车驾驶员传递信息。
3. 信号机的位置和布局有何作用？信号机的位置和布局对于确保铁路运输安全至关重要。
以下是一些常见的信号机位置和布局：- 进站信号机：位于车站入口，用于指示列车是否可以进站。
- 出站信号机：位于车站出口，用于指示列车是否可以离站。
- 路段信号机：位于铁路路段上，用于指示列车是否可以行驶到下一个信号机。
4. 信号灯的闪烁和亮度有何含义？信号灯的闪烁和亮度可以传递额外的信息。
以下是一些常见的信号灯闪烁和亮度含义：- 闪烁的红灯：表示列车必须立即停车，可能有紧急情况发生。
- 亮度不足的信号灯：表示列车应减速并做好停车的准备，因为信号灯可能有问题。
5. 信号灯的组合有何含义？信号灯的组合可以传递更复杂的信息。
以下是一些常见的信号灯组合及其含义：- 红灯和黄灯同时亮起：表示列车应该减速并做好停车的准备，因为前方可能有障碍物。
- 红灯和绿灯同时亮起：表示列车可以继续行驶，但必须保持警惕。

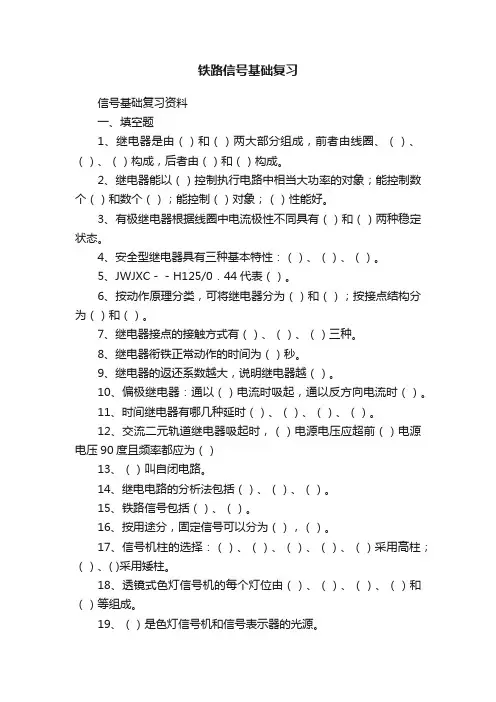

铁路信号基础复习
铁路信号基础复习信号基础复习资料一、填空题1、继电器是由（）和（）两大部分组成，前者由线圈、（）、（）、（）构成，后者由（）和（）构成。
2、继电器能以（）控制执行电路中相当大功率的对象；能控制数个（）和数个（）；能控制（）对象；（）性能好。
3、有极继电器根据线圈中电流极性不同具有（）和（）两种稳定状态。
4、安全型继电器具有三种基本特性：（）、（）、（）。
5、JWJXC－－H125/0．44代表（）。
6、按动作原理分类，可将继电器分为（）和（）；按接点结构分为（）和（）。
7、继电器接点的接触方式有（）、（）、（）三种。
8、继电器衔铁正常动作的时间为（）秒。
9、继电器的返还系数越大，说明继电器越（）。
10、偏极继电器：通以（）电流时吸起，通以反方向电流时（）。
11、时间继电器有哪几种延时（）、（）、（）、（）。
12、交流二元轨道继电器吸起时，（）电源电压应超前（）电源电压90度且频率都应为（）13、（）叫自闭电路。
14、继电电路的分析法包括（）、（）、（）。
15、铁路信号包括（）、（）。
16、按用途分，固定信号可以分为（），（）。
17、信号机柱的选择：（）、（）、（）、（）、（）采用高柱；（）、( )采用矮柱。
18、透镜式色灯信号机的每个灯位由（）、（）、（）、（）和（）等组成。
19、（）是色灯信号机和信号表示器的光源。
20、主灯丝和副灯丝呈（）且平行，主灯丝在（），副灯丝在（）。
21、我国铁路实行（）行车制。
22、（）的反方向进站信号机可设在行车方向的右侧。
23、对于正线信号机和通行超限货物列车的站线信号机，限界所属轨道中心至信号机突出边缘，距离为（），站线信号机为（）。
24、高柱透灯式色灯信号机由（）、（）、（）、（）等部分组成。
25、进站信号机的作用是（），指示（）的运行条件，保证（）的正确和安全可靠。
26、出站信号机的设置应尽量不影响股道有效长，设于（）3.5－4ｍ处。
27、进路信号机按用途可分为（）、（）、（）。
铁路信号基础课程复习题答案完整版
铁路信号基础课程复习题答案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】铁路信号基础课程作业题参考答案一、填空题1、信号继电器按动作原理分为（电磁继电器）和（感应继电器）。
2、信号继电器按电流性质分为（直流继电器）和（交流继电器）。
3、安全型继电器是直流24V系列的重弹力式（直流电磁）继电器，其典型结构为（无极继电器）。
4、双线区段的车站股道编号应从正线起，按列车的运行方向分别（向外）顺序编号。
5、在站场平面布置图上，站场股道编号，正线编为（罗马）数字，站线编为（阿拉伯）数字。
6、信号设备编号中的“1DG”表示（1号道岔区段轨道电路）。
7、实行极性交叉是轨道电路（防止钢轨绝缘破损）的防护措施之一。
8、安全型继电器接点接触式形式有（面接触）、（线接触）、（点接触）。
9、继电器电路的分析法有（动作程序法）、（时间图解法）、（接通径路法）。
10、JRJC-70/240二元二位继电器具有（相位）和（频率）选择性，它吸起的条件是（局部电压超前轨道电压90度）。
11、进站信号机的安装距最外方道岔尖轨尖端（不少于50M ）的地方。
12、当进站及通过信号机灭灯时，其前一架信号机应自动显示（红灯）。
13、列车的禁止信号显示（红）灯，调车的禁止信号显示（蓝）灯。
14、自动闭塞的通过信号机在上、下行处243KM和560M处，它的上行通过信号机的编号是（ 2436 ），下行通过信号机的编号是（ 2435 ）。
15、遮断信号机平时显示（不显示）灯，（不起信号）作用，机柱涂有（黑白相间的斜线），当发生危险时显示（红）灯。
16、进站复示信号机采用（灯列式）结构，它（复示）进站信号的显示。
（）时表示站内正线停车，（）表示站内侧线停车。
17、XDZ—B型多功能信号点灯装置电路中，端子1、2输入的是（交）流（ 220 ）V电压，接信号灯泡主丝的端子是（ 3 ），电压是（直）流（ 12 ）V；信号灯泡付丝的端子是（ 4 ），电压是（直）流（ 12 ）V ；它们的公共端子是（ 5 ）。
铁路信号基础设备》期末复习题集(附答案)
铁路信号基础设备》期末复习题集(附答案)铁路信号基础设备题库一、填空题1.铁路信号的基本颜色包括红、绿、黄，辅助颜色有蓝、月白。
2.铁路信号灯泡的额定电压为12V，信号点灯变压器XB1-34中34表示变压器的容量为34VA。
3.电动转辙机转换一次需要完成解锁、转换和锁闭三个过程，由锁闭齿轮和锁闭齿条块完成。
4.轨道电路由送电端、受电端、钢轨三大部分组成，主要作用是监督列车的占用和传递列车信息。
5.道岔按照锁闭方式可分为内锁闭和外锁闭两种。
ZD6采用间接锁闭方式，S700K采用直接锁闭方式。
6.ZD6转辙机的减速器采用两级减速，分别是小齿轮带动大齿轮和渐开线内啮合行星传动式减速器。
7.信号机一般应设在线路左侧。
四显示自动闭塞进站信号机显示一个黄灯表示准许列车按限速要求越过该信号机，经道岔直向位置进入站内准备停车；三显示自动闭塞区间通过信号机显示黄灯意义是要求列车注意运行，表示列车运行前方有一个闭塞分区空闲。
8.继电器接点的接触方式有点接触、线接触、面接触三种。
9.进站信号机应距列车进站时遇到的第一个道岔尖轨尖端（顺向时为警冲标）大于50m的地点，但不得超过400m。
10.根据能源供应及信息提供方式，应答器可分为有源应答器和无源应答器。
11.轨道电路中，两相邻死区段间的间隔一般不小于18m。
12.从两翼轨最窄处到辙叉心实际尖端之间，存在着一段轨线中断的空隙，叫做辙叉的有害空间。
13.道岔的定位是指道岔经常所处的位置，反位是指排列近路时根据需要改变的位置。
14.转辙机按动作能源和传动方式分为电动转辙机、电动液压转辙机和电空转辙机。
15.信号设备对供电的基本要求是可靠、稳定、安全。
16.25HZ相敏轨道电路既有对频率的选择性，又有对相位的选择性。
二、选择题1.按规定运行色灯的颜色是绿色。
2.视觉信号包括信号机、口笛、响墩和角号，正确答案为A。
3.为满足鉴别电流极性的需要应使用偏极继电器，正确答案为D。
4.轨道复示继电器的表示符号为GJF，正确答案为C。
铁路信号复习PPT课件
02
铁路信号基础设备
信号机
信号机的种类
按照不同的分类标准，信号机可以分为不同的类型。例如，按照显示方式可以分为色灯信 号机和臂板信号机；按照用途可以分为进站信号机、出站信号机、通过信号机等。
信号机的作用
信号机是铁路信号系统中的重要组成部分，主要作用是指挥列车运行，保证列车运行安全 和提高铁路运输效率。
中国国家铁路集团有限公司（中国铁路总公 司）制定的中国铁路信号安全标准，适用于 中国境内的铁路信号系统的建设和运营。
欧洲铁路信号安全标准
欧洲铁路联盟（ERA）制定的欧洲铁 路信号安全标准，适用于欧洲各国铁 路信号系统的建设和运营。
铁路信号设备的可靠性分析
可靠性评估方法
采用概率论和数理统计方法，对 铁路信号设备进行可靠性评估， 包括设备的故障率、平均无故障
铁路信号复习ppt课件
目录
• 铁路信号概述 • 铁路信号基础设备 • 铁路信号控制原理 • 铁路信号设备维护与故障处理 • 铁路信号安全与可靠性
01
铁路信号概述
铁路信号的定义与作用
定义
铁路信号是铁路运输系统中的一种设 备或系统，用于指示列车运行的条件 、命令或状态。
作用
铁路信号是保障列车安全、高效运行 的关键设备，能够指示列车运行方向 、速度限制、停车要求等信息，同时 也能提供列车之间的通信和协调。
初步诊断
通过观察和测试初步判 断故障原因。
深入检测
使用专业工具和仪器进 行深入检测，精确确定
故障部位。
修复故障
根据故障类型采取相应 的修复措施，如更换部
件、调整参数等。
测试验证
修复后对设备进行测试 验证，确保故障完全排
除。
铁路信号设备故障案例分析
铁路信号基础复习总结1
第一章1.铁路信号是什么？答：铁路信号是保证行车安全，提高区间和车站通过能力以及编组站编解能力的自动控制及远程控制技术的总称。
2.铁路信号的功能？答：保证行车安全提高运输效率。
3.铁路信号的特点？答：网络化，综合化，数字化，智能化的特点。
4.铁路信号的层次结构？答：铁路信号层次结构包括两个层次:1)信号系统：包括车站连锁、区间闭塞、列车运行控制、行车调度指挥、驼峰调车控制、道口信号、微机监测等系统。
2)信号设备与器材：继电器、信号机、轨道电路、转辙机、控制台、电源屏等。
5.车站连锁的概念及分类？答：车站连锁是用来控制和监督车站的道岔、进路和信号，并实现它们之间的连锁关系，操控道岔和转辙机。
其分类：继电集中连锁和计算机联锁6.继电集中连锁的概念？答：用继电的方式控制和监督车站的道岔、进路和信号，并实现它们之间的联锁关系，操控道岔和转辙机（通过继电电路实现）。
车站值班员通过控制台办理进路、转换道岔、锁闭进路，开放信号。
7.计算机联锁的概念？答：利用计算机、电子元件，继电器组成具有故障-安全性能的实时控制系统（主要通过计算机程序实现）。
8.什么是区间闭塞？区间闭塞：为了保证行车安全，按照一定方法组织列车在区间中运行。
9.闭塞方式都有哪些？其概念及特点是什么？闭塞方式：半自动闭塞、自动站间闭塞、自动闭塞。
半自动闭塞：以出战信号机的允许信号显示作为发车凭证，发车站的出战信号机（或线路上的通过的信号机）必须经两站同意，并办理闭塞手续，列车进入区间自动关闭。
特点：以继电电路完成区间的逻辑关系，要求人工办理闭塞和到达复。
自动站间闭塞：在半自动闭塞的基础上，增加区间空闲检查设备，自动检查区间占用或空闲，实现列车到达后自动复原。
特点：不必人工办理闭塞和到达复；区间不同不划分闭塞分区，不设通过信号机。
自动闭塞：将一个区间划分为若干个闭塞分区，每个闭塞分区的起点装设通过信号机，列车运行时借助轨道电路，自动控制信号机显示。
铁路车站信号基础知识
铁路车站信号基础知识目录一、车站信号基础知识1（一）6502电气集中主要设备介绍11.设备概括12.车站平面图的设置（参照车站信号教材附图1及附图2）4（二）正常使用6502电气集中设备的操作方法101.6502电气集中联锁电路102.排列进路203.其他操作方法224.操作6502设备应遵循的操作程序25（三）6502电气集中设备故障判断与处理26（四）计算机联锁271.我国计算机联锁的典型系统282.计算机联锁的功能283.计算机联锁的优越性28二、复习题29一、车站信号基础知识（一）6502电气集中主要设备介绍1.设备概括车站联锁设备是保证站内运输作业安全，提高作业效率的铁路信号设备，它的控制对象是道岔、进路、信号机。
将道岔、进路、信号机用电气方式集中控制与监督，并实现他们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电电气集中联锁，6502电气集中是我国目前应用最普遍的一种继电电气集中联锁。
集中联锁车站信号设备主要分为室内设备和室外设备。
其设备组成如图1-1所示，室内设备包括控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏和分线盘；室外设备包括色灯信号机、电动转辙机、轨道电路、电缆及箱盒设备。
如表1-1所示.设备名称设备用途使用管理情况室内设备控制台控制和监督现场信号机、道岔和轨道电路等车站值班员使用，信号维修人员分析判断故障时使用区段人工解锁盘办理故障解锁、恢复设备正常使用状态车站值班员、信号维修人员使用继电器及组合架完成逻辑运算的电路，实现电气集中联锁信号维修人员维护设备、查找故障时使用电源屏电气集中的供电设备分线盘室内外设备联系导线分接室外设备信号机防护进路、给出信号显示列车运行及调车作业信号维修人员维护设备、查找故障时使用电动转辙机转换和锁闭道岔，反映道岔的位置和动作状态轨道电路监督进路和接近区段是否空闲，检查钢轨线路的完整性向机车信号设备传递信息。
铁道信号基础设备复习要点及课后答案
第二章各种用途的信号机1.铁路信号的定义铁路信号是用特定物体（包括信号灯、仪表、音响设备）的颜色、形状、位置和声音等向铁路司机传达有关前方路况、机车车辆运行条件、行车设备状态以及行车命令等信息的装置货设备。
2.视觉信号的基本颜色和意义视觉信号:以物体或灯光的颜色、形状、位置、数目或数码显示等特征表示的信号。
红色——停车黄色——注意或者减低速度绿色——按规定速度运行3.信号机的分类按发出信号的机具是否移动分：铁路信号分为:手信号(基本不再使用);移动信号(施工、维修临时使用);固定信号(常用)；机车信号。
4.主体信号机进站、出站、进路、通过、遮断、防护等信号机，都能独立显示信号，指示列车运行的条件，叫主体信号机。
5.对信号显示的基本技术要求√显示简单明了√足够的显示数目和现实距离√符合“故障—安全”原则√较高抗干扰能力6.进站信号机的显示及意义7.信号机的显示距离√进站、通过、遮断信号机的显示距离不得少于1000m √高柱出站、高柱进路信号机,不得小于800m √出站、进路、预告、驼峰信号机的显示距离不得少于400m √调车、矮柱出站、矮柱进路、复示信号机、容许、引导以及各种信号表示器的显示距离均不得少于显示距离均不得少于 200m √因地形、地物影响信号显示的地方,不得小于不得小于 200m 8.遮断信号机遮断信号机作用:在繁忙道口、有人看守的桥梁、隧道以及可能危及行车安全的塌方落石地点进行防护。
点进行防护。
设置:距离防护地点大于50m 处。
处。
9.预告信号机预告信号机作用:预告进站、通过(指防护所间区间)、遮断和防护等主体信号的显示。
、遮断和防护等主体信号的显示。
设置:遮断信号机,半自动闭塞区段的进站信号机前。
与主体信号机距离大于800m(预告信号机为黄灯时,主体信号处于关闭状态,为绿灯时,主体信号处于开放状态)。
当预告或其主体信号机的距离不足400m 时，为了让司机预先有足够的实践确认信号，这种情况下，规定预告信号机距其主体信号机不得少于1000m 。
信号基础复习资料
一、填空题1、铁路信号显示的基本颜色是（红色、黄色、绿色）分别代表的含义是（停车、注意或减速运行、按规定速度运行）。
2、信号机按用途分类，常见的信号机有（进站信号机、出站信号机、通过信号机、调车信号机、驼峰信号机）等。
3、当闭路式轨道电路良好，没有机车占用时，轨道继电器处于（吸起状态），此状态称为轨道电路的（调整状态）；当闭路式电路完好，有机车车辆占用时，继电器（失磁落下），此状态称为轨道电路的（分路状态）；当轨道区段内发生断轨或断线等故障时，继电器（失磁落下），此状态称为轨道电路的（断轨状态）。
4、下列字母表示的设备是TDCS（铁路列车调度指挥系统）、CTCS（列车运行控制系统）CTC（分散自律调度集中系统）。
5、继电器是一种（电磁开关），它由（电磁系统）和（接点系统）两部分组成。
6、计算机联锁车站，当进路处于预先锁闭时，可以办理取消进路，方法是顺序按压(本咽喉的总取消按钮和进路始端按钮)当进路处于接近锁闭时，列车因故停开，人工解锁进路当方法是按压顺序（按压本咽喉的总人解按钮和进路的始端按钮)。
7、当进站信号机故障不能正常开放时，应使用(引导进路锁闭)方式接车。
当向无联锁线路接车时，应采用(引导总锁闭)方式接车。
8、色灯信号机按照构造的不同分为(透镜式、组合式、LED信号机)。
9、在半自动闭塞区间，正常办理时，当接车站确认列车整列到达后，应由接车站按压复原按钮（FUA），办理到达复原。
如果已经办理好闭塞手续，发车进路准备好，出信号机已经开放，列车因故停开，应关闭信号机，解锁发车进路，按压复原按钮（FUA）。
10、列车运行控制系统按照速度防护模式分为(阶梯速度防护模式和曲线速度防护模式)。
11、集中联锁设备分为(继电联锁、计算机联锁)两类。
12、《技规》规定正常情况下，进站、通过信号机的显示距离不得小于(1000m)。
13、列控车载系统主要工作模式有(隔离模式、安全监控模式、部分监控、目视行车模式、调车监控、待机模式)。
铁道信号复习资料
铁路信号的定义：铁路信号是保证行车安全，提高区间和车站通行能力，以及编组站编解能力的自动控制及远程控制技术的总称。
1、继电器的组成、基本原理和作用；继电器都有电磁系统和接点系统两大主要部分组成。
电磁系统由线圈、固定的铁芯和轭铁，以及可动的衔铁构成。
接点系统由动接点和静接点构成。
基本原理：利用电磁铁控制工作电路通断的开关作用：继电器具有继电特性，能以极小的电信号来控制执行电路中相当大功率的对象，能控制数个对象和数个回路，能控制远距离的对象。
2、安全型继电器型号表示含义：安全型继电器型号用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线圈的电阻值。
3、故障导向安全原则：发生安全侧故障的可能性远远大于发生危险侧故障的可能性；处于禁止运行状态的故障有利于行车安全，作为安全侧故障；处于允许运行状态的故障可能危及行车安全，称为危险侧故障。
4、无极、偏极和有极继电器各自的组成和工作特点：无极继电器由电磁系统和接点系统两部分组成，具有结构紧凑、加工方便等特点偏极继电器：与无极继电器基本相同，偏极继电器特点具有固定磁场，仅当一种方向的电流通过时，能够动作接点系统，而另一种方向的电流通过时，则不能动作接点系统有极继电器：有极继电器的磁路结构与无极继电器基本相同，永久磁钢代替。
无极继电器的部分轭铁；他的特点是磁系统中增加了永久磁钢。
5、安全型继电器的特性：发生安全侧故障的可能性远远大于发生危险侧故障的可能性；处于禁止运行状态的故障有利于行车安全，称为安全侧故障；处于允许运行状态的故障可能危及行车安全，称为危险侧故障6、机械特性和牵引特性的含义，以及它们相互配合的方式机械特性：电磁继电器的工作过程是电流通过线圈，在磁路中产生磁通，磁通在衔铁气隙中产生电磁力吸引衔铁带动接点动作，以完成接通、断开或转接电路的任务。
牵引特性：磁通经过铁芯与衔铁间的气隙时，对衔铁产生电磁吸引力为了要继电器吸起，使前接点闭合后接点分离，必须要求继电器衔铁在整个运动过程中，牵引力处处大于或等于机械力。
铁路信号复习资料
铁路信号复习资料铁路信号复习资料铁路信号是确保列车安全运行的重要组成部分，也是铁路运输系统中不可或缺的一环。
在铁路信号系统中，各种信号灯、信号标志和信号设备通过特定的颜色、形状和位置等方式向列车驾驶员传递信息，指示列车行驶、停车、减速等动作。
为了更好地理解和掌握铁路信号知识，以下是一些复习资料供大家参考。
1. 信号灯颜色及其含义铁路信号灯的颜色分为红、黄和绿三种，每种颜色都代表了不同的含义。
- 红灯：表示停车。
当列车接近信号灯时，如果看到红灯亮起，就必须停车等待。
- 黄灯：表示减速。
当列车接近信号灯时，如果看到黄灯亮起，就必须减速并做好停车准备。
- 绿灯：表示行驶。
当列车接近信号灯时，如果看到绿灯亮起，就可以继续行驶。
2. 信号标志及其含义除了信号灯外，铁路信号系统还包括一些信号标志，它们通过特定的形状和位置来传递信息。
- 白色长方形标志：表示列车可以行驶，但必须保持警惕。
- 黄色圆形标志：表示列车必须减速并做好停车准备。
- 红色圆形标志：表示列车必须停车等待。
3. 信号设备及其功能铁路信号设备是实现信号传递的重要工具，它们通过不同的机械或电子装置来控制信号灯和信号标志的运行。
- 信号机：是指控制信号灯的设备，可以通过远程操作改变信号灯的颜色。
- 道岔机：是指控制铁路道岔的设备，可以通过远程操作改变道岔的位置，使列车能够改变行驶方向。
- 道口信号机：是指用于控制铁路道口的信号设备，通过显示不同的信号灯颜色来告知道口状态。
4. 信号系统常见问题及应对方法在实际运行中，铁路信号系统可能会出现一些问题，驾驶员需要及时应对，确保列车安全运行。
- 信号灯故障：如果发现信号灯无法正常显示，驾驶员应该立即停车并向调度员报告。
- 信号标志损坏：如果发现信号标志被破坏或遮挡，驾驶员应该减速并做好停车准备，确保安全通过。
- 信号设备故障：如果发现信号设备无法正常操作，驾驶员应该按照预定的应急程序行动，并向调度员报告。
铁路通信信号复习资料
铁路通信信号复习资料铁路通信信号复习资料铁路通信信号是确保铁路运输安全和高效的重要组成部分。
在铁路运输中，通信信号起着关键的作用，它们通过传递信息和指示列车运行状态，确保列车之间的安全间隔和运行顺序。
本文将为读者提供一份铁路通信信号的复习资料，帮助大家加深对该领域的理解。
一、信号的分类铁路通信信号可以分为两类：行车信号和线路信号。
行车信号是指在铁路线路上设置的信号，用于指示列车是否可以行驶或停车。
线路信号则是指用于传递信息的通信设备，如电话、电报等。
二、信号的颜色和形状行车信号的颜色和形状是指示列车运行状态的重要标志。
常见的行车信号颜色包括红色、黄色和绿色。
红色信号表示停车，黄色信号表示警告，绿色信号表示可以行驶。
行车信号的形状通常为圆形、方形或三角形，不同形状代表不同的含义。
三、信号的意义和用途行车信号的意义和用途十分重要，它们直接影响着列车的运行安全。
红色信号的作用是阻止列车继续行驶，确保列车在安全距离内停车。
黄色信号的作用是提醒列车员注意前方情况，并准备停车。
绿色信号则表示列车可以继续行驶。
四、信号的安装和维护信号的安装和维护是保障铁路运输安全的重要环节。
信号设备应该按照规定的标准进行安装，确保其正常运行。
同时，定期的维护和检修工作也是必不可少的，以保证信号设备的可靠性和稳定性。
五、信号的故障处理信号设备可能会出现故障，这时需要及时进行处理，以避免对铁路运输造成不良影响。
一旦发现信号设备故障，应立即通知相关人员进行修复。
在修复期间，必须采取措施确保列车运行的安全。
六、信号的未来发展随着科技的不断进步，铁路通信信号也在不断发展。
未来，信号设备可能会更加智能化和自动化，以提高铁路运输的效率和安全性。
同时，新的通信技术也将被应用于铁路通信信号系统中，为列车运行提供更好的支持。
七、总结铁路通信信号是确保铁路运输安全和高效的重要组成部分。
在本文中，我们回顾了信号的分类、颜色和形状，以及其意义、安装和维护，故障处理和未来发展。
铁道信号复习资料
铁道信号考试复习资料第一章信号继电器1．铁道信号概念答：指示列车及有关行车人员的一种信号或设备，是铁路“信号联锁闭塞”的总称，是由各类信号显示轨道电路、道岔转辙装置等主体设备及其他有关附属设施构成的一个完整的体系。
2．铁道信号主要功能作用答：1）保证铁路行车安全；2）扩大线路通过能力，提高运输组织效率；3）实现运输管理自动化，列车运行自动控制，改善铁路员工的劳动条件等重要作用。
3．什么是故障-安全原则？答：发生安全侧故障的可能性远远大于发生危险侧故障的可能性。
即当设备或系统出现故障时，必须使系统出现在安全状态，或者直接过渡到另一安全状态。
4．基本继电器电路？什么是自闭电路？答：基本继电器电路包括串联电路、并联电路、串并联电路。
自闭电路是当继电器吸合之后，由自身前接点构成，用来继续保持继电器励磁导通的电路5．为了保障故障-安全原则，继电电路采用哪些原则？答：继电器电路的安全性主要是解决断线防护和混线防护的问题。
1）断线防护电路，按闭合电路法设计继电器；2）混线防护电路，用位置法、极性法、双断法、独立电源法设计继电器电路。
6．无极、偏极、有极、继电器机构及特性？答：1）无极继电器结构：电磁系统：线圈、固定的铁心、轭铁、衔铁；接点系统：拉杆、动静接点组特性：不能辨别输入物理量的特征，1+4-，1-4+继电器都会吸起，断电就会落下。
2）有极继电器结构：永久磁铁与轭铁相接，其余与无极继电器相同。
特性：线圈中通以规定方向极性（1+4-）的电流时，继电器吸起，断电后仍保持在吸起位置；通以反方向电流（1-4+）时，继电器打落，断电后保持在打落位置。
3）偏极继电器结构：多有一块L形的永久磁铁。
特性：衔铁的吸起与线圈中的电流的极性有关，只有通过规定方向的电流时，衔铁才吸起，而电流方向相反时，衔铁不动作，但它又不同于有极继电器，只有一种稳态，即衔铁靠电磁力吸起后，断电就落下，落下是稳态。
7．继电器型号的表示法：采用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线圈的阻值。
铁道信号复习资料
第一章1、安全型继电器多采用直流（24V) (重弹力式)继电器，为便于维修多采用（插入式）结构。
2、JRJC--70/240型继电器具有（频率）和（相位）选择性，（在交流电气化区段的25HZ相敏轨道电路）中作为轨道继电器使用，按其动作床理分，该继电器属于（感应）继电器3、继电器在结构上都有（电磁系统）和（接点系统）2大主要部分组成，其具有（开关）特性，可以利用它的接点（通断电路）构成各种（控制和表示电路）4、有极继电器根据线圈中电流极性不同，具有（定位吸起）和（反位打落）两种稳定状态5、JZXC-480型继电器使用时应将电源端子（1）和（4）短接整流。
6、混线防护电路，用（位置法）、（极性法）、（双断法）、（独立电源法）设计继电器电路。
7、有极继电器：（永久磁钢与轭轨连接）。
8、偏极继电器：使衔铁处于（极靴和永久磁钢）之间。
9、一般继电器的（工作值）大于（释放值）10、JPXC-100型继电器具有（鉴别电流极性的能力），可对继电器（短路故障）进行防护11、接点为153表达的意义：百位表示有极，十位表示组数，个位表示后接点。
12、混线故障可以采用的防护方法有：（位置法），（极性法），（双断法），（独立电源法）。
第二章1、按停车信号显示意义分类可分为（绝对信号）和（非绝对信号或容许信号）。
2、我国铁路信号机一般设于线路的（左侧）。
3、UM71轨道电路和ZPW-2000轨道电路采用（电气隔离式）。
4、25HZ相敏轨道电路采用交流25HZ电源连续供电，受电端采用交流二元轨道继电器。
25HZ 相敏轨道电路只能用以检测轨道电路区段是否空闲，不能传输其他信息。
5、咽喉区调车信号机分为（单置），（并置），（差置）三种。
6、铁道信号显示制度通常可分为（进路式）和（速差式）两大类。
7、进站，进路，出站信号机，规定以显示停车信号（红灯）为定位。
调车信号机以显示禁止调车信号（蓝灯）为定位。
预警信号机以显示注意信号（黄灯）为定位。
铁路信运营基础总复习
练习一一、填空题（共25分，每空1分）1、列车运行图有_____、______和____运行图三种格式。
2、铁路限界包括______和______限界两种。
3、区间包括_______、_______和______三种。
4、铁路信号设备是_______、______和改善劳动条件的重要设备。
5、阶梯式分级速度控制又分为________和_____。
6、铁路线路由路基、____和_______组成。
7、我国铁路钢轨的标准长度有____和____两种，标准轨距是____mm。
8、实现区间闭塞的基本方法包括____和时间间隔法两种。
9、国外典型的列控系统有_______和_________系统(任写两种)。
10、调车驼峰主要由____、______和______组成。
11、轨道电路具有____和____的功能。
二、选择题（共12分，每题3分）1、某一调车信号机的前后都有道岔的称为（ C ）信号机。
A、差置B、并置C、单置D、尽头型2、自动站间闭塞，当列车出发后，出站信号机应( B )。
(A)手动关闭 (B) 自动关闭 (C)经值班员联系后关闭(D)自动开放3、CTCS根据系统配置按功能划分为( D )级。
(A) 2 (B) 3 (C) 4 (D) 5表示的含义是（ ? ）4、X3A、上行咽喉到3股道的进站信号机B、上行咽喉3股道的出站信号机C、下行咽喉3股道的出站信号机D、下行咽喉到3股道的进站信号机三、名词解释（共18分，每题3分）1、闭塞2、区间3、抵触进路4、联锁5、线间距6、峰高四、简单题（共25分，每题5分）1、铁路分为几个等级？划分等级的标准是什么？2、四显示自动闭塞区段通过色灯信号机有哪几种显示？分别有什么含义？3、道岔由哪几部分组成？请为下面的双线铁路车站的12个道岔编号。
六、问答题（共10分，第1题3分，第2题4分，第3题4分）1、什么是进路？2、车站内主要有哪些进路？3、列车进路的划分原则是什么？练习一答案一、填空题1、二分格运行图、十分格运行图和小时格运行图2、机车车辆限界和建筑限界3、站间区间、所间区间和闭塞分区4、保证行车安全、提高运输效率5、超前式和滞后式6、轨道和桥隧建筑物7、和25m；1435mm8、空间间隔法和时间间隔法9、(法国U/T系统、德国LZB系统、日本ATC系统、欧洲ETCS列控系统)任写两种即可10、推送部分、峰顶平台和溜放部分11、检查轨道空闲和传递车地信息二、选择题1、C2、B3、D4、B三、名词解释1、闭塞：用信号或凭证，保证列车按照空间间隔制运行的技术方法称为行车闭塞法，简称闭塞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号基础复习资料一、填空题1、继电器是由（）和（）两大部分组成，前者由线圈、（）、（）、（）构成，后者由（）和（）构成。
2、继电器能以（）控制执行电路中相当大功率的对象；能控制数个（）和数个（）；能控制（）对象；（）性能好。
3、有极继电器根据线圈中电流极性不同具有（）和（）两种稳定状态。
4、安全型继电器具有三种基本特性：（）、（）、（）。
5、JWJXC－－H125/0．44代表（）。
6、按动作原理分类，可将继电器分为（）和（）；按接点结构分为（）和（）。
7、继电器接点的接触方式有（）、（）、（）三种。
8、继电器衔铁正常动作的时间为（）秒。
9、继电器的返还系数越大，说明继电器越（）。
10、偏极继电器：通以（）电流时吸起，通以反方向电流时（）。
11、时间继电器有哪几种延时（）、（）、（）、（）。
12、交流二元轨道继电器吸起时，（）电源电压应超前（）电源电压90度且频率都应为（）13、（）叫自闭电路。
14、继电电路的分析法包括（）、（）、（）。
15、铁路信号包括（）、（）。
16、按用途分，固定信号可以分为（），（）。
17、信号机柱的选择：（）、（）、（）、（）、（）采用高柱；（）、( )采用矮柱。
18、透镜式色灯信号机的每个灯位由（）、（）、（）、（）和（）等组成。
19、（）是色灯信号机和信号表示器的光源。
20、主灯丝和副灯丝呈（）且平行，主灯丝在（），副灯丝在（）。
21、我国铁路实行（）行车制。
22、（）的反方向进站信号机可设在行车方向的右侧。
23、对于正线信号机和通行超限货物列车的站线信号机，限界所属轨道中心至信号机突出边缘，距离为（），站线信号机为（）。
24、高柱透灯式色灯信号机由（）、（）、（）、（）等部分组成。
25、进站信号机的作用是（），指示（）的运行条件，保证（）的正确和安全可靠。
26、出站信号机的设置应尽量不影响股道有效长，设于（）3.5－4ｍ处。
27、进路信号机按用途可分为（）、（）、（）。
28、铁路信号的基本色为（）、（）、（）三种，再辅以（）、（）和紫色（仅做道岔表示器用），构成铁路信号的基本显示系统。
29、在列车规定分级制动距离不小于800米，（列车速度120KM/h的紧急制动距离）的显示距离下，进站、通过、遮断信号机的显示距离不得小于（）米。
30、轨道电路是以（）作为导体，两端加以（）或（），接上（）和（）构成的电路。
31、当轨道电路内钢轨完整，且没有列车占用时，轨道继电器吸起，表示（）。
32、轨道电路的基本工作状态分为（）状态、（）状态和（）状态。
其中轨道电路的（）状态，是指轨道电路完整和空闲，接受设备（如轨道继电器）正常工作时的状态。
33、轨道电路有两个重要的作用是（）和（）。
34、按分割方式，轨道电路可分为（）和（）；按适用区段，轨道电路分为（）轨道电路和（）轨道电路。
35、轨道电路由（）、（）、（）、（）组成。
36、在道岔区段，当不得已必须装于警冲标内方（）处，即构成了“侵限绝缘”。
37、为了保证安全，避免产生死区段，轨道电路的（）应设于同一坐标处。
38、有钢轨绝缘的轨道电路，为了实现对（）的防护，要使绝缘节两侧的轨面电压具有不同的（）和相反的（），这就是轨道电路的极性交叉。
39、（）可以防止在相邻轨道电路间的绝缘节破损时引起的轨道继电器的错误动作。
40、工频交流连续式轨道电路采用（）V（）HZ的电源，以（）型继电器为轨道继电器。
41、工频交流轨道电路适用于（）区段。
42、为了提高分路灵敏度，97型25HZ轨道电路要求带扼流的发送端限流电阻为（）Ω，无扼流的为（）Ω43、在轨道电路发送端、接收端设置轭流变压器是为了保证（）顺利流过绝缘节，并传递（）。
44、Rx/4.4Ω的作用是（）。
45、列车占用时，轨道电源被分路，RGJ落下，若（）不符合要求时，RGJ也会落下。
46、25HZ相敏轨道电路因电源频率较低，传输（）低，传输（）长。
47、25HZ相敏轨道电路的防护盒由（）、（）串联而成。
48、25HZ相敏轨道电路的局部电压为（），轨道电压为（）。
49、适配器可以减少（）的干扰。
50、高压脉冲轨道电路采用发送高压脉冲（）信号，提高轨面瞬间击穿电压的方法，利用（）击穿轨面氧化，改善轨道电路（），解决了分路不良的问题。
51、高压脉冲的接收器对（）和（）的防护作用显著。
52、ZPW-2000A型无绝缘轨道电路的室内设备包括（）、接收器和（）室外设备包括（）、空心线圈、（）和（）。
53、为满足驼峰溜放作业的需要，对驼峰轨道电路提出特殊的技术要求，如（）快、（）高，对（）以及瞬间失去（）的车辆予以防护等。
54、我国规定一般的轨道电路标准分路灵敏度为（）Ω，驼峰分路道岔区段的轨道电路的标准分路灵敏度为（）Ω，ZPW-2000系列无绝缘轨道电路标准分路灵敏度为（）Ω。
55、道岔的转换和锁闭设备包括（）、密贴检查器和（）等。
56、列车运行速度大于120km/h的道岔应采用（）装置57、列车运行速度大于120km/h的线路，道岔采用（）电源电压的交流电动、电液转辙机牵引，其他线路可采用额定电压（）直流电动电液转辙机牵引。
58、当列车运行速度小于或等于120km/h时，单点牵引和多点牵引的第一牵引点处有（）及其以上的间隙时，道岔不能锁闭和接通道岔表示。
59、按动作能源和传动方式分类，转辙机可分为电动转辙机、（）、（）、60、普通动作转辙机的动作时间为（）以上，快动转辙机的动作时间为（）以下。
61、内锁闭转辙机依靠转辙机内部的（）锁闭道岔尖轨，其中（）型转辙机属于内锁闭转辙机。
62、ZD6-A型转辙机主要由电动机、（）、（）、（）、表示杆、（）、（）、外壳等组成。
63、电动机为转辙机（），采用（）电动机;减速器由第一级齿轮和第二级（）组成；自动开闭器由动接点、（）、（）、（）速动片组成，用来表示（）。
64、ZD6系列电动转辙机是我国铁路使用最广泛的电动转辙机，它用于（）。
65、锁闭齿轮和（）相互动作，将转动变为（），通过（）带动尖轨运动，并完成（）作用。
66、移位接触器用来监督（）的状态；遮断开关用来保证（）67、ZD6电动机的额定电压为（），额定电流为（），摩擦电流为（），额定转矩（）。
68、ZD6型转辙机的减速装置由两级组成，第一级齿轮减速比为（），第二级行星式传动减速器的减速比为（），总减速比为（）。
69、启动片是介于（）和（）的传动媒介，它除了起连接主轴的作用以外，还对（）起控制作用。
70、主挤切削孔呈（），副挤切削孔呈（），副挤切削起备用联结作用，当主挤切削被挤断时，副挤切削还用（）的窜动量。
71、自动开闭器由4排（）、2排（）2个速动爪、2个（）构成。
72、速动片通过（）套在主轴上，启动片上的（）插入速动片的（）中。
73、电动转辙机的（）与道岔的表示连接杆相连随道岔动作，用来检查（）是否密贴，以及是在定位还是反位。
74、摩擦联结器是保护（）和吸收（）的装置；当（）时，摩擦联结器空转（称为摩擦空转），消耗能量。
75、站在（）一侧，动作杆（）伸出为正装，（）伸出为反装。
76、S700K型电动转辙机的含义为（）。
77、S700K型电动转辙机主要由外壳、（）机构、（）和锁闭机构、安全装置和（）五大部分组成。
78、S700K型电动转辙机的滚珠丝杠一方面能将电动机的旋转变成（），另一方面起到（）作用。
79、S700K型电动转辙机的齿轮组由（）、（）、（）、（）组成，是转辙机的（）减速。
80、S700K型电动转辙机的锁舌的正常弹出用于阻挡转辙机的（）的移动，实现转辙机的内部锁闭，锁舌伸出量一般大于或等于（）mm，最小伸出量不得小于（）mm。
81、ZYJ7型电液转辙机由（）和（）两部分组成，分别用于第一牵引点和第二牵引点。
82、ZYJ7型电液转辙机主机主要由电动机、（）、接点系统、（）、动作杆、（）和（）等组成。
83、ZYJ7型电液转辙机采用（）V、（）HZ的电源供电，电动机将电能转换为（），为整机提供动力。
84、联锁图表是利用简单明了的表格形式，表示出（）、道岔和（）之间的相互制约的关系，称为（）。
85、广义的联锁泛指各种信号设备之间的制约关系，狭义的联锁，专指（）设备之间的制约关系；为保证（）联锁关系必须十分严密。
86、列车和调车车列在站内运行所经过的轨迹，称为（）。
87、排列进路时，几组道岔要定位都在定位，要反位都在反位，这些道岔称为（）道岔，目的是为了节省电缆和继电器，对进路进行（）。
88、（）包括两组尖轨和两组可动心轨，需要4台转辙机牵引。
89、为了防止侧面冲突，有时需将不在所排进路上的道岔处于（）位置并予以（），这种道岔称为防护道岔。
90、为了满足平行作业的需要，在排列进路时需把某些不在（）的道岔带动至规定位置并锁闭，这种道岔称为（）道岔。
91、站内由一点向另一点运行有几条进路时，规定（）的一条径路为基本径路，基本径路一般是两点之间（）最短，对其他进路作业（）最小的进路，基本进路以外的其余进路称为（）。
92、进路上各区段（）时才能开放信号；进路上有关（）在规定位置且被锁闭才能开放信号；敌对进路已建立时，防护该进路的（）不能开放。
93、联锁图表是（）设备之间联锁关系的说明，采用图和表的形式来表示，它由（）布置图和（）表两部分组成。
94、在联锁表中，在道岔栏中填写的1/3表示将1/3道岔锁闭在（）；（5/7）表示将5/7道岔锁闭在（）；[9/11]表示9/11道岔是（）道岔;{23/25}表示23/25道岔是（）道岔。
95、区间是指（）（或线路所）之间的铁路线；闭塞设备是以空间间隔的方法保证行车安全，提高运输效率的区间信号设备，我国铁路目前主要使用自动闭塞和（）。
96、自动闭塞是根据（）和有关闭塞分区的状态，在列车的作用下自动变换通过信号机显示，司机凭（）行车的闭塞方式。
采用自动闭塞的区段，将站间区间划分为若干个小区间，叫做（）。
97、自动闭塞大幅度提高了行车密度，显著提高了（）的能力；确保了（）。
98、三显示自动闭塞的通过信号机有（）种显示，能预告列车运行前方（）闭塞分区的状态；四显示自动闭塞是在三显示自动闭塞的基础上增加了一种（）显示，它能预告列车运行前方（）闭塞分区的状态。
99、信号设备应设安全地线，屏蔽装置和（）100、目前使用的防雷元器件主要有（）、金属氧化物压敏电阻器、瞬变电压抑制器和（）等。
101、按停车信号显示意义分类，可以分为（）信号和（）信号。
102、在混线防护电路中，采用的位置法是将（）和（）分别设置在可能混线位置的（）。
103、铁路信号设备是组织指挥列车运行，保证( )，提高（），传递（），改善（）的关键设施。
104、JZXC—480型继电器使用时应将电源端子（）和（）短接。
105、一般继电器的吸起值（）（大于、小于、等于）释放值。
