旋挖钻机成孔灌注桩施工技术方案

我项目部承建的河运高速 K2+500—K9+280 段共有两座大桥,分别为 K4+855 四后坡沟大桥和 K6+510 庙子沟大桥,两座大桥长度均为 307m,交角为 90 度.四后坡沟大桥桥墩直径为 1.5m 的桩 44 根,桥台直径为 1。2m 的桩 16 根;庙子沟大桥桥墩直径为 1。7m 的桩 44 根,桥台直径为 1。2m 的桩 16 根。桥位处表层均为湿陷性黄土,土质类别主要有黏土、粉质黏土、粉土、粉砂、细砂等,承载力基本容许值为 180KPa—200KPa。因此在四后坡大桥采用旋挖钻成孔灌注桩,庙子沟大桥采用反循环钻成孔灌注的施工方法。

此分项工程的首件产品拟选择 K4+855 四后坡沟大桥 11—4#桩基,该桩长 51。8m,桩基底设计高程为 344.995m,桩基顶设计高程为 396.795m,桩头高程为 397.295m。设计砼 93.7m3.

计划开工日期: 2022 年 11 月 6 日;计划完工日期:2022 年 11 月 9 日。

一.施工准本工作

1.熟悉和分析施工现场的地质、水文资料,编制钻孔灌注桩单项施工组织设计,向班组施工人员进行技术、操作、安全、环保交底,确保施工过程中的工程质量和人身安全。熟悉施工现场环境,摸清邻近区域的地下管线(管道、电缆)、地下构筑物、危(wei)险建造、居民区的分布情况。

2。混凝土配合比设计及试验:按混凝土设计强度要求 ,分别做水下混凝土配合比及普通混凝土配合比的试验室配合比、施工配合比,满足钻孔灌注桩混凝土的要求.

旋挖成孔灌注桩施工工艺

旋挖成孔灌注桩施工工艺

旋挖成孔灌注桩施工工艺

16.1材料要求

16.1.1 预拌混凝土强度、抗渗及抗腐蚀等指标应符合设计要求,坍落度宜为180mm~220mm,水泥用量不宜少于360kg/m3,含砂率宜为40%~50%。和易性、凝结时间应满足施工要求。

16.1.2 钢筋的品种和规格均应符合设计要求,并有出厂合格证及复试合格报告。

16.1.3 垫块可采用混凝土轮式垫块、钢筋桥式保护层或塑料卡块。

16.1.4 膨润土、植物胶、钠羧甲基纤维素、纯碱、烧碱等稳定液材料等应符合要求。

16.1.5 掺入外加剂应与水泥有良好的适用性,其种类和掺入量应经试验确定,宜优先选用液态外加剂。

16.2主要机具

16.2.1 主要机具包括旋挖钻机、起吊设备、泥浆设备及钢筋笼制笼机等设备。

16.2.2 旋挖钻机宜根据灌注桩设计参数、地质条件、场地条件和施工要求等合理选用。常用旋挖钻机主要技术参数见表16.2.2。

表16.2.2常用旋挖钻机主要技术性能参数表

钻机型号发动机功率(kw)

动力头扭矩

(kN·m) 主卷扬提拔力

(kN)

副卷扬提拔力

(kN)

最大钻深(m)

最大孔径

(mm)

工作重量(t)

BG25C 224 237 200/250 80/100 57 1900 76 BG30 354 270 250/317 80/100 70 2200 100 BG26 224/2100 260 230/295 80/100 65 2200 86.5 BG38 354/1800 380 290/370 100/125 91 3000 135 BG39 403 390 400 100/125 92 3600 150 SR220Ⅱ250 250 240 110 70 2300 71 SR220C 250 250 240 110 67 2300 70 SR250 250 285 256 110 70 2300 72 TR220D 213 220 200 110 65 2000 65 TR250D 250 261 240 110 80 2500 73 TR280DH 261 290 250 110 85 2500 67 TR360D 305 320 300 120 95 2500 105 TR550C 412 520 440 130 130 4000 172 XR220 246 220 200 80 65 2000 70 XR250 298 250 230 100 70 2500 80 TRM140 192 140 150 76 40~50 1600 45 TRM200 224 200 200 90 45~60 2000 65 SD10-Ⅰ125 100 140 50 40 1400 40

钻孔灌注桩施工组织设计

钻孔灌注桩施工组织设计

钻孔灌注桩施工组织设计

钻孔灌注桩是一种常用的基础工程施工方法,其施工组织设计对工程质量和进度起着至关重要的作用。本文将从施工组织设计的角度出发,详细介绍钻孔灌注桩的施工组织设计内容。

一、施工前准备

1.1 确定施工现场:根据设计要求和实际情况,确定钻孔灌注桩的施工位置和范围。

1.2 制定施工方案:根据设计图纸和技术要求,制定详细的施工方案,包括施工工艺、施工工序、施工设备等。

1.3 确定施工人员:确定施工队伍,包括工程师、技术员、施工工人等,并进行培训和安全教育。

二、施工设备准备

2.1 钻孔设备:准备钻孔机、钻头等钻孔设备,确保设备运转正常。

2.2 灌注设备:准备混凝土搅拌机、输送泵等灌注设备,确保设备完好。

2.3 安全设备:准备安全帽、安全绳等安全设备,确保施工安全。

三、施工工艺控制

3.1 钻孔施工:按照设计要求进行钻孔施工,控制孔径和孔深。

3.2 灌注施工:在钻孔完成后,进行混凝土灌注,控制灌注速度和质量。

3.3 检测验收:对灌注桩进行质量检测和验收,确保施工质量符合要求。

四、安全管理

4.1 安全防护:加强现场安全防护措施,保障施工人员的安全。

4.2 安全培训:定期进行安全培训,提高施工人员的安全意识和技能。

4.3 安全监控:建立安全监控机制,及时发现和处理安全隐患。

五、施工进度控制

5.1 计划制定:制定详细的施工进度计划,明确各项工程任务和时间节点。

5.2 进度监控:定期进行施工进度监控,及时发现和解决进度延误问题。

5.3 进度调整:根据实际情况进行进度调整,确保施工进度符合计划。

旋挖钻孔灌注桩施工方案

旋挖钻孔灌注桩施工方案

旋挖钻孔灌注桩施工方案1、旋挖钻孔灌注桩施工工艺流程

N

Y

2、定桩位

场地整平后,组织测量工程师进行放样,根据甲方给定的测量

控制点,用全站仪在旅检区布置几个二级控制点,然后采用极坐标法或直角坐标法放出具体每个桩的中心位置或轴线,由于旋挖钻机行走的影响,在放出桩位后,应打插A14短钢筋作为标志,深度不小于300mm,并将标高控制到短钢筋上,做好标记。每根桩定位时还需要核准后才能开始成桩,即定桩位完成后经质检验收合格,并报监理单位验收后才能进行打桩施工。

高程控制:根据甲方提供的高程点,在施工区域内进行高程投射,以便进行对孔桩标高进行控制。

3、钢护筒的制作及埋设

钢护筒埋置深度不小于1.5米,采用厚6~8mm的钢板制作,上部开设1~2个溢浆孔。钢护筒埋置较深时,采用多节钢护筒连接使用。钢护筒的内径应大于钻头外径,护筒的直径比孔直径大200mm,当地平面标高低于桩顶标高时,钢护筒应高出桩顶标高0.3m,当地平面高于桩顶标高时,刚护筒应高于地面0.3m。

钢护筒埋设工作是旋挖钻机施工的开端,要求钢护筒平面定位与垂直度应准确,钢护筒周围和护筒底脚应紧密,不透水。以测量放样定出的桩心短钢筋为圆心,2-3倍的孔桩半径为半径,定出三个点,插短钢筋作为标志,要求其中两点连线穿过桩中心(见下图),短钢筋埋深不小于300mm,保证其稳定不动,并采用全站仪或水准仪测量一个高程,标定到外围的短钢筋头上,以便控制护筒安装高度及桩顶标高。先挖一个孔桩直径大小的圆坑(留出短钢筋的位置不挖),再把钢护筒吊放进孔内,用卷尺测量,调整护筒位置,使护筒外边缘

旋挖钻机成孔灌注桩施工组织设计

旋挖钻机成孔灌注桩施工组织设计

第一章编制说明

结合本工程特点,明确了施工控制的各项目标。从施工组织及部署的科学性;施工工序的合理性;施工方法选用的技术性、经济性和实现的可能性进行了科学地论证和详细地阐述.针对一些关键控制环节提出了解决问题的方法.

1.1 编制指导思想

我公司编制本施工组织设计的指导思想是:以安全及文明施工为突破口,以工程质量为核心,以工期管理为主线,以施工管理为依托,以信息化施工为手段,以业务流程为标准,紧紧围绕本工程的“管理重点”和“施工重点",充分理解和掌握设计理念,精心组织,精心施工,确保向业主交付一个满意工程。

1。2 编制范围及内容

编制范围是昆明倘甸产业园区暨轿子山旅游开发区第一高级中学桩基工程的旋挖钻钻孔灌注桩施工。

本施工组织设计内容分为十三个章节.主要内容包括编制说明、工程概况、施工顺序及施工方法、关键工序及重点环节的技术措施、施工机具及其它资源配备计划、工期安排及保证措施、确保工程质量的技术组织措施、确保安全生产的技术组织措施、确保文明施工的技术组织措施、施工总平面布置设计、项目管理班子配备及施工力量部署等内容.本施工组织设计是我们对本工程全面理解后所做出的总体策划,并以此指导本工程的施工.

1。3 编制依据

1.3。1 图纸及现场勘探资料

1 昆明倘甸产业园区暨轿子山旅游开发区第一高级中学工程施工图纸;

2 昆明倘甸产业园区暨轿子山旅游开发区第一高级中学工程地质勘探报告.

1。3。2 现行有关国家、行业、地方规范标准

《建筑地基基础工程施工质量验收规范》 GB50202-2002

《建筑地基基础设计规范》 GB50007-2002

旋挖成孔灌注桩施工方案

旋挖成孔灌注桩施工方案

礼步花园小区安置房项目A区旋挖桩基工程

编制人:

审核人:

批准人:

编制单位:中铁二十局集团有限公司

编制日期:2016年3月1日

施工方案序言

本施工方案是根据南昌市新建区城市建设投资发展有限公司兴建的礼步花园小区安置房项目A区桩基工程项目。工程招标文件,施工图纸,遵照《建筑桩基技术规范》(JGJ94—94)、《建筑地基与基础工程施工质量验收规范》(GBJ50202-2002)、《工业与民用建筑灌注桩基础设计与施工规程》(GGJ4-807)、《混凝土结构施工及验收规范》(GB50204—2002)、《钢筋焊接及验收规程》(JGJ18—96)、《钢筋焊接头试验方法》(JOJ27-86)、《建筑工程施工验收及标准》(GB50300—2001)、《工

程测量规范》(GB50026—93)、《建筑工程施工现场供电安全规范》(GB50194—93)等有关规范编制而成。

目录

一、编制依据…………………………………………

二、工程概况…………………………………………

三、钻孔灌注桩施工方法、旋挖施工特点、施工原理及施工工艺………………………………………………

四、施工安排…………………………………………

五、施工准备…………………………………………

六、施工方案…………………………………………

七、水下砼灌注事故的预防及处理…………………

八、质量保证措施……………………………………

九、安全生产措施……………………………………

一、编制依据

本专项施工方案是在认真学习、领会招标文件及现有设计施工图纸的基础上结合现场实际情况,根据该工程的工程特点、现场情况和当地的水文、地质条件和施工环境条件,结合我公司的施工实力、技术、资源等的配套能力以及我公司多年所积累的施工经验,针对工程的重难点,以工程工期、质量、安全及文明施工为目标编写的.

旋挖钻钻孔灌注桩施工组织设计

旋挖钻钻孔灌注桩施工组织设计

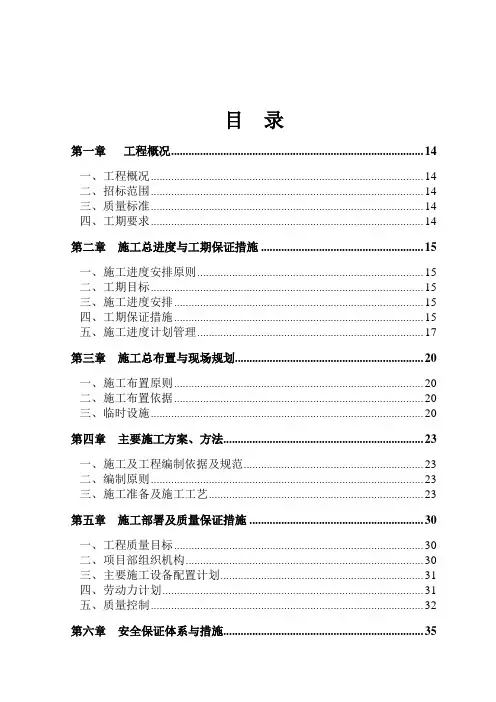

目录
