光纤接口类型(附图)
常用光纤接头类型
常用光纤接头类型FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。
多用于多根光纤与空间紧凑结构的法兰之间的连接。
以上是指接头与法兰之间的连接形式，这些结构主要任务是实现接头与法尘之间的坚固连接，并将两端光纤的轴线引导到一条线上。
接头连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。
当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。
广播电视光纤传输系统中常采用这种结构的接头；UPC型：越平面连接，加工精密，连接方便，反射损耗50dB，常用于广播电视传输网光纤系统中。
此外，光接头的抛光水平也很重要，APC斜面抛光型反射损耗可达68dB，UPC越精度抛光型反射损耗可达55dB。
各种活动连接器性能参数：型号FCSCST反射损耗(dB)60-656550插入损耗(dB)0.50.60.5活动连接器的型号一般由两部分组成：结构形式/端面形式，如FC/APC表示连接结构是金属双重螺纹终止形式，端面采用斜面、球形连接。
每一种光设备性能参数中都说明了该设备采用何种连接形式，在实际使用中一定要注意根据光设备说明书选购配套的连接器。
光纤跳线：光纤跳线是由一段经过加强外封装的光纤和两端已与光纤连接好的接头构成。
两端接头的型号可以一样，也可以不一样。
如FC/PC--FC/APC，使用于一头连接FC/PC接口法兰，另一头连接FC/APC接口法兰。
尾纤：尾纤指一端为接头，另一端为光纤的器件。
将一根光纤跳线从中间剪断就成为两根尾纤了。
尾缆：将若干尾纤合在一起，加上外护套制作成一端为光纤另一端为若干个接头的器件。
光纤接头说明图(全)

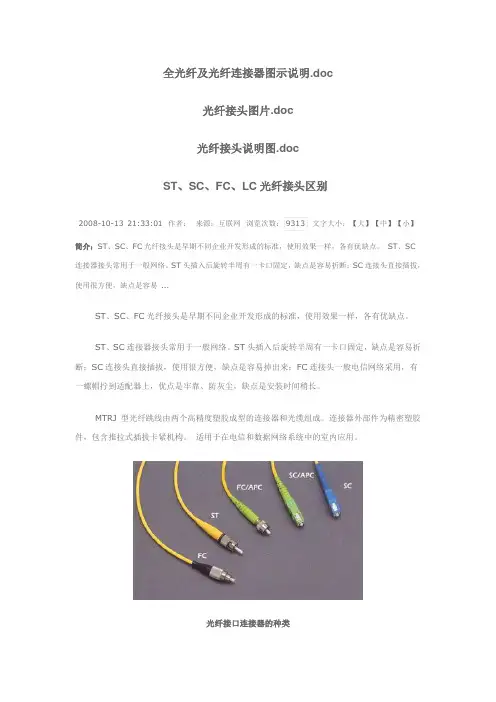

全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
各类光纤接口类型的区别与图示
各类光纤接口类型的区别与图示光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料：光纤接头类型主要可以分为以下几种：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(光纤收发器用的较多)LC 卡接式方形，比SC略小（光纤交换机用的较多）MT-RJ 方型，一头光纤收发一体如下图所示：光纤模块主要分为以下两种，一般都支持热插拔：GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP小型封装GBIC，使用的光纤为LC型光纤单模和多模的标识：L：表示单模，波长1310纳米；LH：表示单模长距，波长1310纳米，1550纳米；SM：表示多模，波长850纳米；SX/LH ：表示可以使用单模或多模光纤；单模光纤的传输距离要比多模光纤远。
下面，是一些接线图，方便大家查看：另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：“/”前面部分表示尾纤的连接器型号：“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC 接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
“/”后面表明光纤接头截面工艺，即研磨方式：“PC” 微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
“APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。
版权所有© mcsrainbow，保留所有原创日志的权利。
转载请注明出处： 。
这篇文章发表于2010/01/25 15:49，属于Network分类。
常见交换机光纤接口大全
光纤接口大全●∙各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤●∙ 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下●∙ “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
●∙ 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：●∙/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
◆∙∙另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。
几种常见光纤接口类型

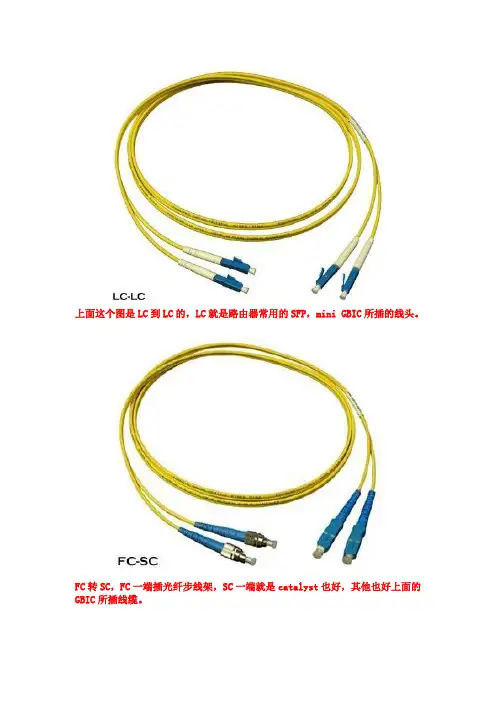

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。
FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。
ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。
Sc到Sc两头都是GBIC的。
SC到LC，一头GBIC,另一头MINI-GBIC。
各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------- 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
光纤接口类型
13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。
上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。
:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。
ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。
Sc到Sc两头都是GBIC的。
SC到LC，一头GBIC,另一头MINI-GBIC。
现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。
由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。
光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。
多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。
但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。
例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。
因此，多模光纤传输的距离就比较近，一般只有几公里。
多模光纤一般采用LED（发光二级管）作为光源。
对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。
在实际工程中多采用62. 5μm的室内或室外多模光纤。
单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
光纤接口类型及光纤收发器指示灯图解
光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。
闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。
光纤接口类型(附图)
光纤接口大全l各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图l/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
u另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。
尾纤头带倾角可使反射光不沿原路径返回。
光纤接头说明图(全)
光纤接头说明图(全)全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC 连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base -F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
各种光纤接口类型介绍
各种光纤接口类型介绍光纤接头：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块：一般都支持热插拔；GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP（Mini GBIC）小型封装GBIC，使用的光纤接口为LC型使用的光纤：单模：L ,波长1310 单模长距LH 波长1310,1550多模：SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等。
“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
常见交换机光纤接口大全
光纤接口大全●∙各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤●∙ 在表示尾纤接头的标注中，我们常能见到“FC/PC〞，“SC/PC〞等，其含义如下●∙ “/〞前面局部表示尾纤的连接器型号“SC〞接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC〞接头与SC接头形状相似，较SC接头小一些。
“FC〞接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
●∙ 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下列图此主题相关图片如下：●∙/〞后面说明光纤接头截面工艺，即研磨方式。
“PC〞在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC〞的衰耗比“PC〞要小，一般用于有特殊需求的设备，一些国外厂家ODF 架部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
◆∙∙另外，在广电和早期的CATV中应用较多的是“APC〞型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。
光纤接口类型(附图)
光纤接口大全l各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图l/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
u另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。
尾纤头带倾角可使反射光不沿原路径返回。
光纤接头说明图(全)
全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
各种光纤接口类型介绍
光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
光纤基础常识
光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。
常见的有LC/SC。
如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。
多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。
单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。
光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。
未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。
正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。
法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。
光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。
单模口互连使用单模光纤，多模口互连使用多模光纤。
无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。
6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。
Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。
所以工程中为定位点到点间的导通故障常使用“打环”测试法。
案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。
光纤接头说明图(全)
光纤接头说明图(全) -CAL-FENGHAI.-(YICAI)-Company One1全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01作者：来源：互联网浏览次数：9313文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F 连接来说，连接器通常是ST类型。
光纤接口类型
光纤常见接口
各模块具体特征
1.SC
卡槽式方形，路由器交换机上较多。
2.LC
类似SC，比SC小。
3.ST
ST 卡接式圆型
4.FC
FC 圆型带螺纹（ODF配线架上用的最多）（ODF：Optical Distribution Frame）常见模块图片
cisco光模块
主要有GBIC（Gigabit Interface Converter）和SFP（Small Form-factor Pluggables），目前GBIC 基本被SFP取代，因为SFP模块体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。
1.GBIC
2.SFP
光信号测试仪
手持式光功率计JW3208 手持式光功率计JW3204
使用方法：看测试仪所支持功能，支持收功能还是支持收发功能。
1.拧开防尘帽，按NO\OFF两秒实现开机；
2.调整波长，保证对端一样。
（1310nm/1550nm）
3.按ZERO键将光功率计调零。
4.检测数据。
（-30左右内为佳）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤接口大全
l各种光纤接口类型介绍
光纤接头
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型
使用的光纤:
单模: L ,波长1310 单模长距LH 波长1310,1550
多模:SM 波长850
SX/LH表示可以使用单模或多模光纤
l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”
等，其含义如下
l“/”前面部分表示尾纤的连接器型号
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图
l/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
u另外，在广电和早期的CATV中应用较多的是“APC”
型号，其尾纤头采用了带倾角的端面，可以改善电视
信号的质量，主要原因是电视信号是模拟光调制，当
接头耦合面是垂直的时候，反射光沿原路径返回。
由
于光纤折射率分布的不均匀会再度返回耦合面，此时
虽然能量很小但由于模拟信号是无法彻底消除噪声
的，所以相当于在原来的清晰信号上叠加了一个带时
延的微弱信号，表现在画面上就是重影。
尾纤头带倾
角可使反射光不沿原路径返回。
一般数字信号一般不
存在此问题
l光纤连接器
u光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以
使发射光纤输出的光能量能最大限度地耦合到接收光
纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。
按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。
光纤连接器应用广泛，品种繁多。
在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。
以下是一些目前比较常见的光纤连接器：
(1)FC型光纤连接器
这种连接器最早是由日本NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‵C）。
此类连接器结构简单，操作方便，制作容易，但光纤端面
对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
(2)SC型光纤连接器
这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。
其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。
ST连接器的芯外露，SC连接器的芯在接头里面。
(3) 双锥型连接器（Biconic Connector）
这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4) DIN47256型光纤连接器
这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而介入损耗值较小。
(5) MT-RJ型连接器
MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。
(6) LC型连接器
LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光纤配线架中光纤连接器的密度。
目前，在单模SFF方面，LC 类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7) MU型连接器
MU（Miniature unit Coupling）连接器是以目前
使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。
该连接器采用
1.25mm直径的套管和自保持机构，其优势在于能实现
高密度安装。
利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。
它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU 型连接器的需求也将迅速增长。
l光纤配线箱
u光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。
也适用于光缆和配线尾纤的保护性连接。
如图为3M公司的8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用
l
l光端机
l目前，常用的光端机一端是接光传输系统（一般是SDH光同步数字传输网），另一端（用户端）出来的是2M接口。
另外光端机还有PDH（准同步数字系列）的。
光端机要比光纤收发器复杂得多，除光电的耦合还有复用－解复用，影射－解影射等信号的编码过程。
l光纤收发器
u简单的讲，光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。
光纤收发
器都是实现光电信号转换作用的。
光纤收发器的主要
原理是通过光电耦合来实现的，对信号的编码格式没
有什么变化。
目前国外和国内生产光纤收发器的厂商很多，产
品线也极为丰富。
为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、
100Base-FX、IEEE802.3和IEEE802.3u等以太网标准，。
除此之外，在EMC防电磁辐射方面应符合FCC Part15标准。
时下由于国内各大运营商正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更好地满足接入网建设的需要。
u光纤收发器通常具有以下基本特点。
1．提供超低时延的数据传输。
2．对网络协议完全透明。
3．多采用专用ASIC芯片实现数据线速转发。
可编程ASIC将多项功能集中到一个芯片上，具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本。
4．设备多采用1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换。
5．支持超宽的工作温度范围。
6．支持齐全的传输距离（0～120公里）。
