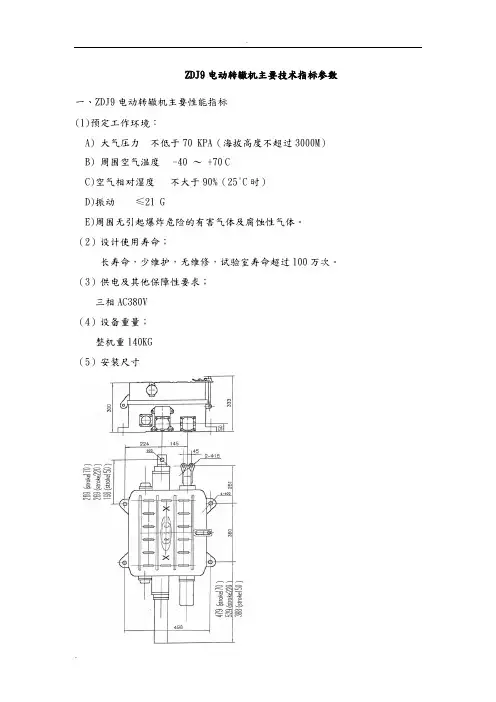

ZDJ9电动转辙机主要技术指标参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸二、ZDJ9三相交流电动转辙机主要技术参数型号ZDJ9-170/4KZDJ9-A220/2.5KZDJ9-C220/2.5K ZDJ9-B 150/4.5K ZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28注：其中A、B用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用围ZDJ9型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。

它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。

ZDJ9说明书

2
2
2
动作时间S≤
8
8
8
挤脱力±2kN
28
--
28
摩擦力kN±10%
6
3.8
6.8
摩擦电流A
2.2～2.6
1.9～2.3
2.2～2.6
重量kg
180
182
177
适用范围
尖轨动程152mm以下的道岔。可挤、双杆内锁
双机牵引第一牵引点,不可挤,双杆内锁
双机牵引第二牵引点,可挤,单杆内锁
注：其中A、B用于分动两点牵引道岔，C、D用于联动两点牵引道岔，170型用于单机牵引道岔
2.0
-----
≤2.1
直流电动机技术参数
额定电压DC
V
额定转矩
N.m
工作电流
A
转速
r/min
160
2.0
≤2.0
≥980
6.2转辙机的润滑
ZD(J)9系列转辙机的润滑根据所润滑的零、部件的不同分别采用润滑脂润滑和润滑油润滑，润滑脂采用转辙机专用TR-1润滑脂，润滑油可用NO20号机械润滑油。下表为转辙机日常维护需润滑的主要零、部件。
6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。
7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4 mm。
8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次
9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。
2.摩擦联接器的调整
转辙机摩擦联接器在出厂时，按照转辙机技术条件规定的不同型号的标准值已调整好。对符合标准的道岔，其转换力不超过标准值，本机摩擦联接器不需任何调整既能满足使用要求。如道岔转换力过大（或有其它非正常情况）时，转辙机就会出现摩擦联接器打滑。确认各部件工作正常，仅道岔转换力过大导致不能正常转换时，此时可用本机附带的专用工具进行调整，如图示，右旋调节可增大摩擦力，左旋可减小摩擦力。调整完成后，可用销式或无销式转辙机测力仪测试转换力及摩擦转换力。建议摩擦转换力不宜过大，否则有可能烧毁电机。

ZD(J)9型电动转辙机使用说明书资料

3．推板套水平运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成道岔的锁闭功能。下图为推板套、动作杆、锁块、锁闭铁的运动关系简图。
伸出位
通过上图可以看出，ZD（J）9型转辙机有着安全可靠的内锁功能，在两个终点位置时锁块在推板套和锁闭铁的共同作用下实现了转辙机对道岔的锁闭。
2.2.2 表示原理
ZD(J)9型系列电动转辙机的表示功能的完成是由动作板、接点座组成、表示杆共同完成的。
1.推板套动作的同时，安装在推板套上的动作板随着推板套一起运动
1.动作板2.速动片3.起动片4.压簧5.滚轮6.动接点轴
2．动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示，同时接通下一转换方向的动作接点；当动作到位时候，滚轮从动作板滑动面落下，动作接点断开，同时表示接点接通，给出道岔表示。在这一过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落入锁闭（表示杆）槽内，达到检测道岔状态的作用。
2.2工作原理
2.2.1整机工作原理
下图为转辙机的传动原理图，具体工作原理为：
1.电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上。
2．通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上。滚珠丝杠把传动齿轮的旋转运动转与丝杠联结的推板套的水平运动。
4. 外形及安装尺寸
5. 安装与调试
5.1 安装
5.2 调试
6.转辙机的维护
6.1 定期检查项目
6.2转辙机的润滑
7.附件与易损件
7.1转辙机随机附件
7.2 辙机易损易耗件
8. 包装、运输与贮存
9. 售后服务
1. 概述
1.1 转辙机的特点

ZDJ9

ZDJ9转辙机技术参数与注意事项结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

结构特征和工作原理辙机整体及部件图。

辙机的外形图见下图及各部分组成转辙机的分解图转辙机主要零部件外形图电机减速器机盖盖滚珠丝杆摩擦连接器接点组接线端子挤脱器交流6线制配线工作原理二号线ZDJ9转辙机技术参数转辙机的维护1．定期清理转辙机内部，做到整洁无杂物。

2．随时检查转辙机内、外部紧固螺栓，保证处于紧固状态。

3．定期检查转辙机内部配线，保证接触良好，无断线，无破损。

4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4mm毫米。

5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。

6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。

7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4mm。

8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。

注意事项一、一、四排接点深度可调，二、四排接点深度不可调二、摩擦力的调整：向右旋转増力向左旋转减力每调整一个大约20kg—30kg（196N—294N）三、挤脱柱内部有27片叠黄，每3片为一组注：弹簧最下面一组朝下四、左装与右装的转辙机只要表示干与外部杆件防护筒更换位置即可。

ZD(J)9型电动转辙机使用说明书资料

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。

它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵引，安装时，既能角钢安装，又能托板安装。

1.2 型号组成及表示意义1.3 使用环境及适用范围1.3.1 使用环境ZD （J ）9系列电动转辙机能在下列条件下可靠地工作：大气压力不低于70 kPa （海拔高度不超过3000m ）周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C ）振动 ≤21 g 周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

1.3.2. 适用范围ZD （J ）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。

另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。

ZD （J ）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。

1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

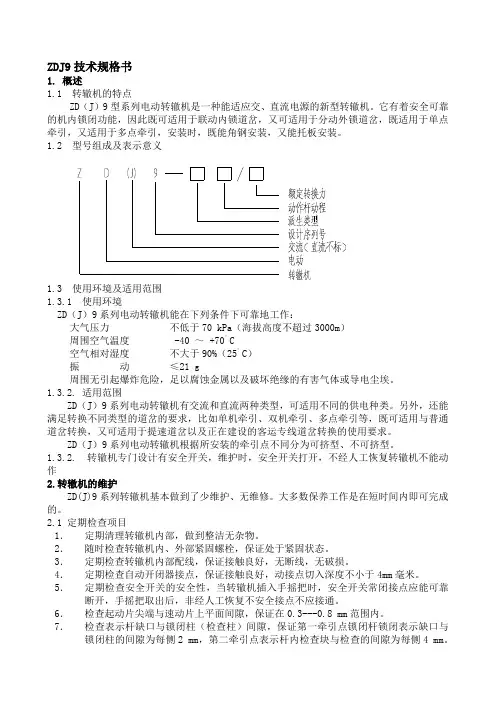

ZDJ9技术规格书

ZDJ9技术规格书1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。

它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。

另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。

ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。

1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.转辙机的维护ZD(J)9系列转辙机基本做到了少维护、无维修。

大多数保养工作是在短时间内即可完成的。

2.1 定期检查项目1．定期清理转辙机内部，做到整洁无杂物。

2．随时检查转辙机内、外部紧固螺栓，保证处于紧固状态。

3．定期检查转辙机内部配线，保证接触良好，无断线，无破损。

4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4mm毫米。

5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。

6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。

7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4 mm。

8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。

ZDJ9电动转辙机主要技术指标参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸型号ZDJ9-170/4K ZDJ9-A220/2.5KZDJ9-C220/2.5KZDJ9-B 150/4.5KZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28 摩擦力KN±10% 6 3.8 6.8 重量 KG 140 142 141引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。

它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。

ZDJ9电动转辙机技术手册

ZDJ9电动转辙机技术手册ZDJ9电动转辙机技术手册一、产品概述ZDJ9电动转辙机是针对我国铁路提速、重载和防腐等需求而研发的一种新型电动转辙机。

该转辙机适用于铁路电气化牵引区段，能满足直向、侧向通过速度最高至350km/h的要求，具有重量轻、体积小、性能可靠、维护方便等特点。

二、结构特点ZDJ9电动转辙机采用三相交流电机驱动，主要由机壳、输出轴、动作杆、锁闭杆、表示杆、移位器、电机等组成。

其核心部分包括转换装置和锁闭装置，转换装置实现道岔的转换，锁闭装置实现对道岔的锁闭。

三、技术参数1、额定负载：≥150kN2、动作时间：≤0.6s3、动作速度：≥8mm/s4、电机功率：3kW5、工作电压：AC三相四线制380V±10%6、环境温度：-40℃~+40℃7、环境湿度：≤95%四、使用与维护1、使用前应检查转辙机安装是否牢固，各部件是否齐全、完好。

2、根据需要设置转辙机的规定位置和状态。

3、定期对转辙机进行清扫，保持其清洁、干燥。

4、定期检查转辙机的动作性能，确保其动作平稳、无卡阻。

5、若发现转辙机出现故障，应及时停用，并通知专业人员进行维修。

五、故障排除1、若转辙机无法动作，可能是电机故障、动作杆卡阻、负载过大等原因导致。

应逐一排查解决。

2、若转辙机动作不平稳，可能是锁闭装置调整不当、表示杆变形等原因导致。

应进行调整或更换。

3、若转辙机表示不准确，可能是移位器失效、表示杆调整不当等原因导致。

应进行调整或更换。

六、注意事项1、操作人员应具备一定的电器知识和操作技能，并严格按照操作规程进行操作。

2、操作时应穿戴防护用品，注意安全。

3、转辙机在使用过程中应保持良好的工作状态，定期进行检查和维护。

4、若发现转辙机有异常声音或故障，应立即停用，并通知专业人员进行维修。

5、在使用过程中，应注意防水、防尘等措施，保持转辙机的良好工作环境。

七、安装调试1、根据需要选择合适的安装位置，按照安装要求进行安装。

ZDJ9系列转辙机

Basic Equipment
CRSC_2008 SLCPTaSgeM4ay20o0f287
Safety, Speed, Win Wins 安全速度双赢
China Railway
Signal & Communication Corp.
1.2 ZD(J)9-K型电动转辙机型号解释：
ZDJ9型转辙机型号 Z D J 9 - K 170/4k/152FS/ T
China Railway Signal & Communication Corp.
ZD(J)9系列转辙机
Division
Basic Equipment
CRSC_2008 SLCPTaSgeM1ay20o0f287
通号集团公司基础设备事业部
Safety, Speed, Win Wins 安全速度双赢
1.1 ZD(J)9型电动转辙机型号解释：
鉴定之初，ZD（J）9转辙机分为基本型及A、B、C、D等派生型号（铸铁底壳）；基本型适用于单点牵引联动道岔。ZD(J)9-170/4k A型机与B型机适用于分动外锁闭。ZD(J)9-A220/2.5k； ZD(J)9-B150/4.5k
DivisionC型机与D型机适用于联动内锁闭。ZD(J)9-C220/2.5k； ZD(J)9-D150/4.5k
CRSC_2008 SLCPTaSgeM5ay20o0f287
Safety, Speed, Win Wins 安全速度双赢
China Railway Signal &
Communication
Corp.
1.3 ZD(J)9型电动转辙机左右伸的判别
左左开开道道岔岔
Division

ZDJ9电动转辙机技术手册(中文)

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司技术中心ZD(J)9型动转辙机使用说明书1．概述ZD(J)9型电动转辙机可用来转换各种铁路道岔的尖轨、心轨和道岔的外锁闭装置。

ZD(J)9型电动转辙机能满足以下要求：★有速动开关检测尖轨或心轨的终端位置；★转换道岔；★有保持道岔尖轨和心轨在密贴位置的锁闭装置；锁块锁闭铁★道岔在挤岔后有切断表示的功能。

竖顶杆水平顶杆转辙机采用滚珠丝杠减速，具有高效率特点。

电机采用三相交流380V 电源，因此电缆单芯控制距离长，交流电机比直流电机故障少。

接点系统采用铍青铜静接点组和铜钨合金动接点环。

伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。

转动和滑动面均用SF2复合材料衬套和衬垫，因此转辙机的维护工作量小。

停电或维护中需要手动转换时，可以转动手动开关轴，切断安全开关的接点后插入手摇把，就可以手动转换转辙机。

为了满足用户在大修改造中节省投资，派生有ZD9型直流系列电动转辙机。

2．产品结构和动作原理转辙机的外形图见下图，安装尺寸见附图1。

转辙机的结构如下（参见附图2）。

锁闭铁接点组电机减速器盖动作杆左右锁闭杆SF2衬垫推板套及丝杠副摩擦联接器端盖方孔套防护管转辙机由底壳1、热涂锌的盖2、电机减速器3、摩擦连接器4。

滚珠丝杠副5、动作杆6、左右锁闭杆(表示杆)7、接点组8、安全开关组9、挤脱器10和接线端子11等组成。

底壳1电机减速器 3 热涂锌的盖2滚珠丝杠副 5 摩擦连接器4 接点组 8 动作杆6挤脱柱挤脱器 10 接线端子11锁闭杆7安全开关组安全开关组9 左右锁闭杆(表示杆)7转辙机的动作原理见附图3。

电机1上装有减速器2，电机的驱动力矩经减速器减速后传动摩擦连接器3，摩擦连接器内两面烧结有铜基摩擦材料的内摩擦片通过花键传动滚珠丝杠副的滚珠丝杠4，将旋转运动转换成为滚珠丝杠母5的直线运动。

在滚珠丝杠母外套有推板套，推动动作杆10上的锁块6，在锁闭铁7的作用下，形成了转辙机的解锁、转换和锁闭动程。

ZDJ9电动转辙机主要技术指标参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。

它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。

转辙机底壳采用低压铸造铝合金底壳，外部零件采用达克罗处理，电转机减速部分的齿轮和滚珠丝杠由专业厂家生产，保证了零件精度和使用寿命；片式摩擦联结器的采用提高了摩擦转换力的稳定性。

另外，ZDJ9型交流电转机的安装方式也非常灵活，可采用拖板或角钢安装。

和直流型电转机相比，交流型电转机采用的交流电动机避免了直流电动机转子断线和碳刷磨损的缺陷，大大降低了转辙机的日常维护量；由于其挤脱方式为弹簧式可恢复挤脱装置，避免了ZD6型电转机定期更换挤切销的工作；由于交流电转机的动作电流及故障电流较小（动作电流1.2A左右，故障电流1.5A左右）因此其的控制距离和直流相比得到很大提高。

ZD(J)9转辙机简介

不大于 8 s
单线电阻
不大于54Ω
－
挤脱力
28±2 kN
28±2 kN
可挤型
摩擦力转换力
kN
kN
6,6.8,3.8等规格
11.7
ZD(J)9系列电动转辙机在接通电源后的动作程序是：
a)切断原表示接点；
b)转辙机解锁；
c)转辙机转换；
d)转辙机锁闭；
e)接通新表示接点。
11.8
下图1中各机件所处的位置是动作杆由右向左移动后的停止状态。此时接点座的第1、3排接点闭合。现使动作杆向右移动，其传动过程如下：
11适用范围12产品特点13zdj9型转辙机型号含义14转辙机的结构15使用环境16主要技术参数17转辙机动作程序18转辙机整机动作原理19主要组件技术特点191推板套动作杆锁块和锁闭铁关系192动作板速动片和接点动作关系193挤岔表示194推板套惯性的制动措施110电动机111动作杆表示锁闭杆112安装113转辙机安装尺寸外形图114接点组和控制电路图115表示缺口的调整zdj9系列电动转辙机zdj9系列电动转辙机是国内自行研制完全国产化具有独立的知识产权的产品
11.11
ZD（J）9系列电动转辙机所用的动作杆、表示杆表面处理为镀硬铬，提高了耐磨性能。
11.12
ZD(J)9型电动转辙机可装在道岔左侧也可装在道岔右侧使用。见下图。
11.13
见下图4。
图4ZD（J）9电动转辙机外形图
11.14
转辙机内接点组采用排布接点,接点片及补强片采用铍青铜材质,机内接线端子采用菲尼克斯（万可）端子,插接方便。
交流系列ZDJ9电动转辙机的机内配线采用0.75mm2F46绝缘安装线，使用寿命长。
图5是ZDJ9型电动转辙机交流道岔控制电路图，左下方为转辙机内部配线图，本图仅供参考，具体控制电路以设计图纸为准。

ZDJ9电动转辙机主要技术指标全参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸型号ZDJ9-170/4K ZDJ9-A220/2.5KZDJ9-C220/2.5KZDJ9-B 150/4.5KZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28 摩擦力KN±10% 6 3.8 6.8 重量 KG 140 142 141适用围尖轨动程152MM以下的道岔。

双杆锁双机牵引第一牵引点,不可挤,双杆锁双机牵引第二牵引点,可挤, 单杆锁注：其中A、B用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用围ZDJ9型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。

ZDJ9系列转辙机

满足TB/T2614-2005 《转辙机通用技术条件》
CRSC_2008 SLC PTSagMea1y520o0f 287
Safety, Speed, Win Wins 安全速度 y 双赢
Basic Equipment Division
China Railway
Signal & Communication
¾ 采用燕尾式内锁结构，提高了锁闭的可靠性。
ZD J 9
Basic Equipment Division
China Railway Signal & Communication Corp.
1.10
（）型电动转辙机鉴定证书
CRSC_2008 SLC PTSagMea1y320o0f 287
Safety, Speed, Win Wins 安全速度 y 双赢
CRSC_2008 SLC PTSagMea2y 2o0f 0827
Safety, Speed, Win Wins 安全速度 y 双赢
Basic Equipment Division
China Railway Signal & Communication Corp.
1. ZD(J)9型电动转辙机概述
Safety, Speed, Win Wins 安全速度 y 双赢
China Railway Signal & Communication Corp.
2.2
ZD(J)9型电动转辙机产品的功能特点
Basic Equipment Division
¾ 有保持转辙机道岔尖轨和心轨在密贴位置动作杆在终端位置的锁闭装置。
体。
周围空气温度： -40 ～ +70°C。空气相对湿度：不大于90%（25°C）。大气压力：不低于70 kPa（相当于海拔高度3 000 m以下）。振动：频率10 Hz～38 Hz，位移全振幅2.5 mm ；

ZD(J)9型电动转辙机使用说明书

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。

它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵大气压力不低于70 kPa（海拔高度不超过3000m）周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。

另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。

ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。

1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。

下图为转辙机整体及部件图。

辙机的外形图见下图及各部分组成转辙机的分解图动作杆转辙机主要零部件外形图电机减速器机盖滚珠丝杠副摩擦连接器接点组接点组电机减速器盖左右锁闭杆SF2衬垫推板套及丝杠副摩擦联接器端盖方孔套防护管接线端子挤脱柱挤脱器锁闭杆安全开关组安全开关组9 左右锁闭杆(表示杆)7可挤型锁闭铁不可挤型锁闭铁在以上的主要零部件中，电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。

ZDJ9电动转辙机主要技术指标全参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国内自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用范围ZDJ9型交流电转机的应用范围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动内锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用范围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。

它以三相交流电（AC380V）为动力源，交流电动机输出的扭矩通过齿轮及摩擦联结器传递至滚珠丝杠，滚珠丝杠把旋转运动转换成动作杆的直线运动，从而达到转换道岔的目的。

转辙机底壳采用低压铸造铝合金底壳，外部零件采用达克罗处理，电转机减速部分的齿轮和滚珠丝杠由专业厂家生产，保证了零件精度和使用寿命；片式摩擦联结器的采用提高了摩擦转换力的稳定性。

另外，ZDJ9型交流电转机的安装方式也非常灵活，可采用拖板或角钢安装。

和直流型电转机相比，交流型电转机采用的交流电动机避免了直流电动机转子断线和碳刷磨损的缺陷，大大降低了转辙机的日常维护量；由于其挤脱方式为弹簧式可恢复挤脱装置，避免了ZD6型电转机定期更换挤切销的工作；由于交流电转机的动作电流及故障电流较小（动作电流1.2A左右，故障电流1.5A左右）因此其的控制距离和直流相比得到很大提高。

【免费下载】ZDJ9电动转辙机主要技术指标参数

长寿命，少维护，无维修，试验室寿命超过 100 万次。（3）供电及其他保障性要求；
三相 AC380V （4）设备重量；
整机重 140KG （5）安装尺寸
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

ZDJ9电动转辙机主要技术指标全参数

ZDJ9电动转辙机主要技术指标参数一、ZDJ9电动转辙机主要性能指标(1)预定工作环境：A) 大气压力不低于70 KPA（海拔高度不超过3000M）B) 周围空气温度 -40 ～ +70°CC)空气相对湿度不大于90%（25°C时）D)振动≤21 GE)周围无引起爆炸危险的有害气体及腐蚀性气体。

（2）设计使用寿命；长寿命，少维护，无维修，试验室寿命超过100万次。

（3）供电及其他保障性要求；三相AC380V（4）设备重量；整机重140KG（5）安装尺寸型号ZDJ9-170/4K ZDJ9-A220/2.5KZDJ9-C220/2.5KZDJ9-B 150/4.5KZDJ9-D150/4.5K电源电压AC三相V 380 380 380 额定转换力 KN 4 2.5 4.5 动作杆动程 MM 170 220 150 锁闭杆动程 MM 152 160 75 工作电流 A≤ 2.0 2.0 2.0 动作时间 S≤ 5.8 5.8 5.8 单线电阻Ω≤54 54 54 挤脱力±2KN 28 -- 28 摩擦力KN±10% 6 3.8 6.8 重量 KG 140 142 141适用围尖轨动程152MM以下的道岔。

双杆锁双机牵引第一牵引点,不可挤,双杆锁双机牵引第二牵引点,可挤, 单杆锁注：其中A、B用于分动道岔，C、D用于联动道岔，同时可以根据多个牵引点配置不同类型转辙机。

ZDJ9型交流转辙机技术规格书一、概述ZDJ9型交流电转机是国自主研制的新一代交流电转机，于2001年3月通过铁道部部级鉴定。

1、使用围ZDJ9型交流电转机的应用围很广，按道岔类型分类，可应用于提速及非提速道岔；按尖轨动作方式分类，可应用于分动外锁道岔和联动锁道岔；按牵引点来分，可用于单点、双点及多点牵引；按应用围分，可应用于大铁和地铁。

2、技术特点ZDJ9型交流电转机的主要特点是长寿命，少维护，无维修，试验室寿命超过100万次。
