最新航模舵机控制原理资料
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。
在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。
一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。
舵机可分为模拟式和数字式两种类型。
以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。
2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。
3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。
4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。
5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。
二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。
以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。
通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。
典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。
2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。
这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。
三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。
微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。
2.控制信号的生成：控制信号可以通过软件或硬件生成。
用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件，广泛应用于机器人、遥控车辆、模型飞机等领域。
它通过电信号控制来改变输出轴的角度，实现精准的位置控制。
本文将介绍舵机的控制方式和工作原理。
一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。
电机驱动输出轴，减速装置减速并转动输出轴，而控制电路则根据输入信号来控制电机的转动或停止。
舵机的主要工作原理是通过PWM（脉宽调制）信号来控制。
PWM信号是一种周期性的方波信号，通过调整占空比即高电平的时间来控制舵机的位置。
通常情况下，舵机所需的控制信号频率为50Hz，即每秒50个周期，而高电平的脉宽则决定了输出轴的角度。
二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。
1. 模拟控制模拟控制是指通过改变输入信号电压的大小，来控制舵机输出的角度。
传统的舵机多采用模拟控制方式。
在模拟控制中，通常将输入信号电压的范围设置在0V至5V之间，其中2.5V对应于舵机的中立位置（通常为90度）。
通过改变输入信号电压的大小，可以使舵机在90度以内左右摆动。
2. 数字控制数字控制是指通过数字信号（如脉宽调制信号）来控制舵机的位置。
数字控制方式多用于微控制器等数字系统中。
在数字控制中，舵机通过接收来自微控制器的PWM信号来转动到相应位置。
微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号，通过改变脉宽的占空比，舵机可以在0度至180度的范围内进行精确的位置控制。
三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。
当舵机接收到控制信号后，控制电路将信号转换为电机驱动所需的功率。
电机驱动输出轴旋转至对应的角度，实现精准的位置控制。
在舵机工作过程中，减速装置的作用非常重要。
减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转，提供更大的扭矩输出。
这样可以保证舵机的运动平稳且具有较大的力量。
四、舵机的应用领域舵机以其精准的位置控制和力矩输出，广泛应用于各种领域。
舵机的原理与单片机控制
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
一、舵机原理：舵机有舵盘，位置反馈电位器，减速齿轮组，直流电机和控制电路组成。
减速齿轮组由直流电机驱动，其输出转轴带动一个具有线性比例特性的位置反馈电位器作为位置检测。
控制电路根据电位器的反馈电压，与外部输入控制脉冲进行比较，产生纠正脉冲，控制并驱动直流电机正转或反转，使减速齿轮输出的位置与期望值相复合。
从而达到精确控制转向角度的目的。
二、舵机的参数转速：由舵机无负载的情况下转过60°角所需时间来衡量，常见舵机的速度一般在0.11/60°~0.21S/60°之间。
扭矩：单位是KG·CM，这是一个扭矩单位。
可以理解为在舵盘上距舵机轴中心水平距离1CM 处，舵机能够带动的物体重量。
电压：小型舵机的工作电压一般为4.8V或6V。
重量：以克为单位，微型9g舵机，中型45g，100g舵机等。
三、舵机的脉冲控制舵机的控制脉冲周期20ms，脉宽从0.5ms-2.5ms，分别对应-90 度到+90 度的位置，以180度角度伺服为例注：这只是一种参考数值，具体的参数，请参见舵机的技术参数。
改变高电平的脉冲宽度就改变了输出角度。
四、舵机的单片机控制舵机的单片机控制:舵机只有3根线，电压，地，脉宽控制信号线，与单片机接口只需要一条线,PB0为单片机定时器输出脚，用单片机的定时器产生20ms的脉冲频率控制舵机，通过改变脉冲的占空比来控制输出角度。
舵机转动时需要消耗比较大的电流，所以舵机的电源最好单独提供，不要和单片机使用同一路电源。
点击参见：AVR单片机定时器输出PWM实例小企鹅diy科学探究学习网更多文章转到/wqb_lmkj/blog文章分类-机器人。
航模舵机控制原理
航模舵机控制原理第一章引言航模舵机作为航空模型控制系统中的重要组成部分，其性能和稳定性直接影响着整个航模系统的运行效果。
因此，研究航模舵机的控制原理对于提高模型飞行控制的精度和稳定性具有重要意义。
第二章舵机工作原理航模舵机是一种装置，其主要功能是根据输入信号，对模型的舵面进行控制，从而改变飞机的姿态。
舵机通常由电机、控制电路和反馈装置组成。
电机通过齿轮传动将电能转换为机械能，使舵面产生位移。
控制电路负责接收输入信号，并驱动电机按照指令进行运动。
反馈装置则用来检测舵面的实际位置，并将信息反馈给控制电路，以便实现闭环控制。
第三章舵机控制系统航模舵机控制系统通常分为开环控制和闭环控制两种方式。
开环控制是根据预设的控制信号直接输出驱动电机，没有对实际舵面位置进行反馈。
闭环控制则通过反馈装置检测舵面实际位置，并将其与预设的控制信号进行比较，以调整驱动电机的输出，使舵面达到预期位置。
闭环控制可以有效地减小系统误差，并提高舵面的精度和稳定性。
第四章舵机控制原理优化为了提高航模舵机控制的性能，可以采用一些优化方法。
例如，通过改进反馈装置的精度和灵敏度，可以提高控制系统的稳定性和响应速度。
此外，利用先进的控制算法，如PID控制器，可以更精确地控制舵面位置，减小误差。
另外，在舵机的制造过程中，选用优质的材料和精密的制造工艺，也可以提升舵机的质量和性能。
总结航模舵机控制原理是航空模型控制系统中不可忽视的一部分。
通过深入研究舵机的工作原理和控制方法，可以有效地提高航模飞行的控制精度和稳定性。
未来的研究方向可以致力于改进舵机的反馈装置和控制算法，以实现更高级别的控制功能。
第一章引言航模舵机作为航空模型控制系统中的重要组成部分，其性能和稳定性直接影响着整个航模系统的运行效果。
因此，研究航模舵机的控制原理对于提高模型飞行控制的精度和稳定性具有重要意义。
本篇论文将着重探讨航模舵机的工作原理和控制系统，并介绍一些优化方法。
第二章舵机工作原理航模舵机是一种装置，其主要功能是根据输入信号，对模型的舵面进行控制，从而改变飞机的姿态。

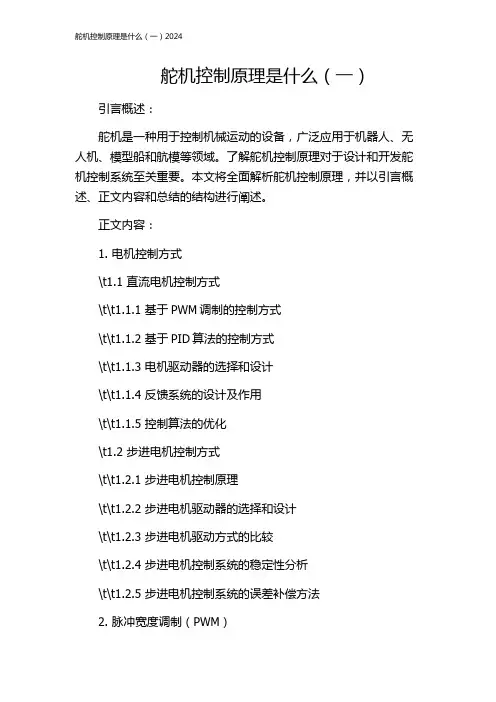

舵机控制原理是什么(一)2024
舵机控制原理是什么（一）引言概述：舵机是一种用于控制机械运动的设备，广泛应用于机器人、无人机、模型船和航模等领域。
了解舵机控制原理对于设计和开发舵机控制系统至关重要。
本文将全面解析舵机控制原理，并以引言概述、正文内容和总结的结构进行阐述。
正文内容：1. 电机控制方式\t1.1 直流电机控制方式\t\t1.1.1 基于PWM调制的控制方式\t\t1.1.2 基于PID算法的控制方式\t\t1.1.3 电机驱动器的选择和设计\t\t1.1.4 反馈系统的设计及作用\t\t1.1.5 控制算法的优化\t1.2 步进电机控制方式\t\t1.2.1 步进电机控制原理\t\t1.2.2 步进电机驱动器的选择和设计\t\t1.2.3 步进电机驱动方式的比较\t\t1.2.4 步进电机控制系统的稳定性分析\t\t1.2.5 步进电机控制系统的误差补偿方法2. 脉冲宽度调制（PWM）\t2.1 PWM信号的基本原理\t\t2.1.1 PWM信号的周期和占空比\t\t2.1.2 PWM信号的高电平和低电平时长的关系\t\t2.1.3 PWM信号的频率对舵机控制的影响\t\t2.1.4 PWM信号的产生方法\t\t2.1.5 PWM信号的调制方式\t2.2 PWM信号在舵机控制中的应用\t\t2.2.1 PWM信号用于角度控制的基本原理\t\t2.2.2 PWM信号的分辨率和精度对控制效果的影响\t\t2.2.3 PWM信号的相位控制和相位调整方法\t\t2.2.4 PWM信号的幅值和环境温度对舵机控制的影响\t\t2.2.5 PWM信号的损耗和传输的问题3. 脉宽编码（PPM）\t3.1 PPM信号的基本原理\t\t3.1.1 PPM信号的编码方式\t\t3.1.2 PPM信号的传输方式\t\t3.1.3 PPM信号的接收原理\t\t3.1.4 PPM信号的解码方法\t\t3.1.5 PPM信号的优缺点和适用场景\t3.2 PPM信号在舵机控制中的应用\t\t3.2.1 PPM信号的角度分辨率和精度分析\t\t3.2.2 PPM信号的多舵机控制方法\t\t3.2.3 PPM信号的延迟和抖动问题\t\t3.2.4 PPM信号的干扰和容错能力\t\t3.2.5 PPM信号的数据传输速率和效率分析4. 舵机控制电路\t4.1 舵机控制电路的基本组成\t\t4.1.1 电源和电源保护电路\t\t4.1.2 控制信号输入电路\t\t4.1.3 信号解码和解析电路\t\t4.1.4 驱动电路和输出电路\t\t4.1.5 电压调节和电流限制电路\t4.2 舵机控制电路的设计考虑因素\t\t4.2.1 电源选取和稳定性设计\t\t4.2.2 控制信号的传输和干扰抑制\t\t4.2.3 驱动电路的输出功率和效率设计\t\t4.2.4 控制信号的保护和接口设计\t\t4.2.5 整体电路的可靠性和稳定性考虑5. 舵机控制系统的优化\t5.1 控制算法的改进\t\t5.1.1 PID控制算法的优化方法\t\t5.1.2 模糊控制算法的应用和改进\t\t5.1.3 神经网络控制算法的研究和发展\t\t5.1.4 自适应控制算法的应用和改进\t\t5.1.5 混合控制算法的实际应用和效果评估\t5.2 硬件系统的优化\t\t5.2.1 电机驱动器和反馈传感器的升级和改进\t\t5.2.2 控制器系统的性能指标和参数选择\t\t5.2.3 通信接口和数据传输速率的提升\t\t5.2.4 电路设计和布线的优化\t\t5.2.5 整体系统的稳定性和可维护性评估总结：本文系统地介绍了舵机控制原理的基本内容，包括电机控制方式、脉冲宽度调制、脉宽编码、舵机控制电路和舵机控制系统的优化。

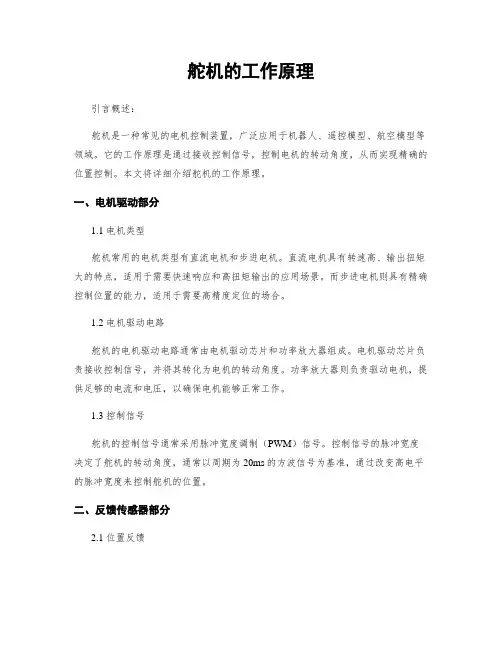

舵机的工作原理
舵机的工作原理引言概述：舵机是一种常见的电机控制装置，广泛应用于机器人、遥控模型、航空模型等领域。
它的工作原理是通过接收控制信号，控制电机的转动角度，从而实现精确的位置控制。
本文将详细介绍舵机的工作原理。
一、电机驱动部分1.1 电机类型舵机常用的电机类型有直流电机和步进电机。
直流电机具有转速高、输出扭矩大的特点，适用于需要快速响应和高扭矩输出的应用场景。
而步进电机则具有精确控制位置的能力，适用于需要高精度定位的场合。
1.2 电机驱动电路舵机的电机驱动电路通常由电机驱动芯片和功率放大器组成。
电机驱动芯片负责接收控制信号，并将其转化为电机的转动角度。
功率放大器则负责驱动电机，提供足够的电流和电压，以确保电机能够正常工作。
1.3 控制信号舵机的控制信号通常采用脉冲宽度调制（PWM）信号。
控制信号的脉冲宽度决定了舵机的转动角度，通常以周期为20ms的方波信号为基准，通过改变高电平的脉冲宽度来控制舵机的位置。
二、反馈传感器部分2.1 位置反馈舵机通常内置有位置反馈传感器，用于实时监测电机的转动角度。
位置反馈传感器可以是光电编码器、霍尔传感器等，通过检测转子的位置变化来反馈给控制系统，以实现闭环控制。
2.2 电流反馈除了位置反馈外，舵机还可以通过电流传感器来实现电流反馈。
电流反馈可以监测电机的负载情况，以避免过载或过电流的情况发生，并保护舵机的安全运行。
2.3 温度反馈舵机还可以通过温度传感器来实现温度反馈。
温度反馈可以监测舵机的工作温度，一旦温度过高，就可以及时采取措施进行散热或降低负载，以保护舵机的正常运行。
三、控制算法部分3.1 位置控制算法舵机的位置控制算法通常采用PID控制算法。
PID控制算法通过不断调整舵机的控制信号，使得实际位置与目标位置之间的误差最小化，从而实现精确的位置控制。
3.2 速度控制算法除了位置控制外，舵机还可以实现速度控制。
速度控制算法通常基于位置控制算法的基础上，通过对位置误差的微分来计算速度指令，从而实现对舵机转速的控制。
舵机工作原理
舵机工作原理舵机是一种常用于控制机械装置运动的设备，被广泛应用于无人机、机器人、车辆航模等领域。
它通过接收来自控制器的信号，控制舵机的位置和角度，从而实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理和操作方式。
一、舵机的组成舵机由电机、减速器、控制电路和反馈机构组成。
1. 电机：舵机通常采用DC有刷电机作为驱动源。
直流电机的特点是转速高、响应快。
2. 减速器：舵机中的减速器主要用来减小电机输出轴的转速，增加扭矩输出。
常见的舵机减速器有齿轮减速器、行星减速器等。
3. 控制电路：舵机的控制电路是用来控制电机的转动方向和角度的关键部分。
控制电路通常采用H桥驱动电路来控制电机的正反转。
4. 反馈机构：舵机中的反馈机构用来实时检测舵机的位置和角度信息，并将其反馈给控制电路。
通常采用位置传感器（如光电编码器）或角度传感器（如霍尔效应传感器）来实现。
二、舵机的工作原理舵机通过控制电路接收外部信号，并通过电机和减速器转动输出轴来改变机械装置的位置或角度。
舵机工作原理的核心是控制电路中的位置控制回路和PID控制算法。
1. 位置控制回路：位置控制回路是舵机工作的基础。
它的主要任务是接收外部信号，将其转化为控制信号，并控制电机转动到相应的位置。
位置控制回路主要由控制芯片和位置传感器组成。
控制芯片负责解析控制信号，并将其转化为电机驱动信号。
位置传感器则实时监测舵机输出轴的位置，并将其反馈给反馈机构。
控制芯片根据反馈信号和目标位置信号的比较结果，调整电机的转动方向和速度，使得输出轴转动到目标位置。
2. PID控制算法：舵机的PID控制算法用于精确控制舵机输出轴的位置。
PID控制算法通过比较目标位置和实际位置的差异，产生一个误差信号，然后根据误差信号计算出控制信号。
PID控制器包括三个部分：比例（P）控制器、积分（I）控制器和微分（D）控制器。
比例控制器根据误差信号的大小来调整输出信号的大小；积分控制器根据误差信号的累积值来调整输出信号的积累量；微分控制器根据误差信号的变化速率来调整输出信号的变化速率。
航模中舵机控制方法
航模中舵机控制方法航模中舵机控制方法第一章：引言航模飞行控制系统是航模飞行的核心部分，而舵机作为飞行控制系统中的关键组件，负责执行飞行器各类动作指令，对飞行器的控制精度和稳定性具有重要影响。
因此，研究航模中舵机控制方法具有重要的理论和实践意义。
本章将介绍研究背景、目的和意义，并对全文的结构进行概述。
第二章：舵机控制原理2.1 舵机基本工作原理舵机是一种能够控制舵面或其他性能元件运动的装置。
它由电机、减速机构和位置反馈传感器组成。
在工作过程中，当接收到控制信号后，电机会根据输入信号的大小和方向旋转，从而驱动舵面或性能元件做出相应的动作。
位置反馈传感器能够实时监测舵面位置信息，并将其反馈给控制系统，保证舵机的稳定性和精度。
2.2 脉宽调制控制方法脉宽调制（PWM）是目前最常用的舵机控制方法之一。
其原理是通过改变脉冲信号的高电平时间来控制舵机的角度。
通常，舵机的工作范围是在0.5~2.5ms的脉宽范围内，其中1.5ms代表舵机的中立位置。
通过改变脉宽信号的持续时间，可以达到控制舵机角度的目的。
PWM控制方法简单易实现，但由于没有提供真正的位置反馈控制，容易受到舵机本身质量和环境干扰的影响，导致控制误差和不稳定性。
第三章：改进的舵机控制方法3.1 比例-积分-微分（PID）控制方法PID控制方法是一种经典的反馈控制方法，通过调节比例、积分和微分三个参数来实现闭环控制。
在航模中应用PID控制方法时，可以根据舵机的实际工作情况，通过试验和调整参数来达到良好的控制效果。
PID控制方法具有控制精度高、鲁棒性好等特点，在航模中被广泛应用。
3.2 模糊控制方法模糊控制方法是一种基于模糊逻辑的控制方法，其优点是能够处理模糊和不确定性问题。
在航模中，由于环境的复杂多变性和系统的非线性，传统的控制方法往往难以应对。
而模糊控制方法可以通过建立模糊规则库，根据输入信号和输出响应之间的模糊关系来实现精确的控制。
第四章：实验与结果分析本章将从实践角度出发，设计舵机控制实验，并分析实验结果。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器，广泛应用于机械设备、机器人、航模等领域。
它通过接收控制信号来调节输出轴的角度，实现精确的位置控制。
本文将介绍舵机的控制方式和工作原理，供读者参考。
一、PWM控制方式PWM（Pulse Width Modulation）控制是舵机最常用的控制方式之一。
它通过改变控制信号的脉宽来控制舵机的角度。
具体来说，一种典型的PWM控制方式是使用50Hz的周期性信号，脉宽为0.5~2.5ms的方波信号，其中0.5ms对应的是舵机的最小角度，2.5ms对应的是舵机的最大角度。
PWM控制方式的实现比较简单，可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。
一般情况下，控制信号的频率为50Hz，也可以根据实际需求进行调整。
通过调节控制信号的脉宽，可以精确地控制舵机的角度。
二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。
它通过改变输入信号的电压值来控制舵机的角度。
典型的模拟控制方式是使用0~5V的电压信号，其中0V对应的是舵机的最小角度，5V对应的是舵机的最大角度。
模拟控制方式的实现需要使用DAC（Digital-to-Analog Converter）将数字信号转换为相应的模拟电压信号。
通过改变模拟电压的大小，可以控制舵机的角度。
需要注意的是，模拟控制方式对输入信号的精度要求较高，不能容忍较大的误差。
三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展，它使用串行通信协议（如UART、I2C、SPI等）将数字信号传输给舵机，并通过解析数字信号控制舵机的角度。
数字信号控制方式可以实现更高精度、更复杂的控制功能，适用于一些对角度精度要求较高的应用。
数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块，通过编程来实现对舵机的控制。
在这种控制方式下，控制器可以同时控制多个舵机，可以实现多轴运动控制的功能。
另外，数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。
航模舵机(伺服电机)控制原理
航模舵机控制原理在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。
就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
3. 舵机的控制：舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。
以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms--------------0度；1.0ms------------45度；1.5ms------------90度；2.0ms-----------135度；2.5ms-----------180度；请看下形象描述吧:这只是一种参考数值，具体的参数，请参见舵机的技术参数。
小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。
如果需要更快速的反应，就需要更高的转速了。
要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。
信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后，舵机会驱动电机转动。
电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。
该传感器能够感知电机的转动角度或位置，并反馈给控制电路。
控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。
二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。
舵机的工作原理
舵机的工作原理标题：舵机的工作原理引言概述：舵机是一种常见的电动机械装置，广泛应用于遥控模型、机器人、航空模型等领域。
它通过接收控制信号，控制输出轴的角度，实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理，包括信号解码、机电驱动、位置反馈等方面。
一、信号解码1.1 脉宽调制信号舵机接收的控制信号是一种脉宽调制信号，通常使用PWM（Pulse Width Modulation）方式进行传输。
脉宽调制信号的周期固定，通过脉冲宽度的变化来表示不同的控制指令。
舵机根据脉冲宽度的长短来确定输出轴的角度。
1.2 信号解码电路舵机内部有一个信号解码电路，用于解析接收到的脉宽调制信号。
解码电路将脉冲宽度转换为对应的控制指令，以驱动机电转动到相应的位置。
解码电路通常由微控制器或者专用芯片实现，能够高效地解析不同的脉宽调制信号。
1.3 控制信号范围舵机的控制信号范围通常为0.5ms到2.5ms，其中0.5ms对应最小角度，2.5ms 对应最大角度。
实际使用时，可以根据具体需求进行微调和限制，以适应不同的应用场景。
二、机电驱动2.1 直流电动机舵机内部通常采用直流电动机作为驱动装置。
直流电动机具有结构简单、转速可调、扭矩大等优点，能够满足舵机对于转动精度和响应速度的要求。
2.2 驱动电路舵机的驱动电路主要由功率放大器和机电驱动器组成。
功率放大器负责放大控制信号，将其转化为驱动机电所需的电流和电压。
而机电驱动器则根据信号解码电路输出的控制指令，提供适当的电流和电压给机电，实现转动。
2.3 机电控制舵机的机电控制是通过调整机电的电流和电压来实现的。
根据控制信号的变化，驱动电路会调整输出的电流和电压，从而控制机电的转动速度和位置。
机电控制的精度和响应速度直接影响到舵机的工作效果。
三、位置反馈3.1 位置传感器为了实现对输出轴位置的准确控制，舵机通常配备了位置传感器。
位置传感器可以实时监测输出轴的角度，并将角度信息反馈给控制系统。
舵机的工作原理
舵机的工作原理引言概述：舵机是一种常见的电子设备，广泛应用于机器人、遥控模型等领域。
它能够实现精确的角度控制，具有较高的工作精度和可靠性。
本文将详细介绍舵机的工作原理，包括电机原理、反馈控制原理、位置控制原理、信号控制原理和工作模式。
一、电机原理：1.1 电机类型：舵机通常采用直流电机作为驱动源，常见的有核心式电机和无核心式电机两种类型。
1.2 电机结构：核心式电机由电枢、永磁体和电刷组成，无核心式电机则是通过电磁感应原理实现转动。
1.3 电机工作原理：舵机的电机通过电流控制实现转动，电流的方向和大小决定了舵机的转动方向和角度。
二、反馈控制原理：2.1 反馈装置：舵机内置了一个反馈装置，通常是一个旋转电位器或光电编码器，用于检测舵机的角度。
2.2 反馈信号：反馈装置会输出一个反馈信号，表示当前舵机的角度位置。
2.3 反馈控制：通过比较反馈信号和目标角度信号，舵机可以根据误差进行调整，实现精确的角度控制。
三、位置控制原理：3.1 控制信号：舵机接收一个控制信号，通常是一个脉冲宽度调制（PWM）信号。
3.2 脉宽解读：舵机通过解读控制信号的脉冲宽度来确定目标角度。
3.3 控制算法：舵机根据控制信号的脉冲宽度和反馈信号的角度，采用控制算法计算出驱动电机的电流，从而实现位置控制。
四、信号控制原理：4.1 控制信号范围：舵机的控制信号通常在0.5ms到2.5ms的脉宽范围内变化。
4.2 脉宽对应角度：脉宽的变化对应着舵机的角度变化，通常0.5ms对应最小角度，2.5ms对应最大角度。
4.3 中立位置：控制信号的脉宽为1.5ms时，舵机处于中立位置，即角度为0度。
五、工作模式：5.1 位置模式：舵机可以在位置模式下工作，根据控制信号的脉宽来实现精确的角度控制。
5.2 速度模式：舵机还可以在速度模式下工作，根据控制信号的脉宽来实现转速的控制。
5.3 扭矩模式：舵机在扭矩模式下工作时，根据控制信号的脉宽来实现扭矩的控制，可以用于对外力的响应。
舵机控制原理
舵机控制原理舵机是一种常见的电机驱动装置，广泛应用于遥控模型、机器人、航空航天等领域，其控制原理是通过输入控制信号来控制舵机的角度位置，从而实现对舵机的精准控制。
本文将从舵机的工作原理、控制信号、驱动电路等方面进行详细介绍，帮助读者更好地理解舵机控制原理。
舵机的工作原理主要是利用电机和位置反馈装置共同实现对舵机角度的精确控制。
舵机内部通常包含电机、减速器、位置反馈装置和控制电路等部件。
当控制信号输入到舵机时，控制电路会根据信号的脉冲宽度来确定舵机的目标位置，然后通过驱动电路驱动电机转动，位置反馈装置会不断监测舵机的实际位置，并将反馈信息传递给控制电路，以便实时调整电机的转动，最终使舵机达到目标位置。
控制信号是舵机控制的关键，一般采用PWM（脉冲宽度调制）信号来控制舵机的角度。
PWM信号的周期通常为20ms，脉冲宽度在0.5ms到2.5ms之间，其中1.5ms对应舵机的中立位置，0.5ms对应最小角度，2.5ms对应最大角度。
通过改变脉冲宽度，可以精确地控制舵机的角度位置，实现各种运动控制。
驱动电路是舵机控制的另一个重要组成部分，它通常由电机驱动器和电源组成。
电机驱动器负责将控制信号转换为电机驱动信号，控制电机的转速和方向；电源则为舵机提供工作所需的电能。
在实际应用中，驱动电路的设计对舵机的性能和稳定性有着重要影响，合理的驱动电路设计可以提高舵机的控制精度和响应速度。
除了上述基本原理外，舵机的控制还涉及到PID控制、反馈控制、开环控制等技术。
PID控制是一种常用的控制算法，通过比例、积分、微分三个部分的组合来实现对舵机的精确控制；反馈控制则是利用位置反馈装置的信息来调整控制信号，使舵机的位置更加稳定；而开环控制则是直接根据输入信号来控制舵机，不考虑实际位置反馈，适用于一些简单的控制场景。
综上所述，舵机控制原理涉及到电机驱动、控制信号、驱动电路等多个方面，通过合理的设计和控制算法可以实现对舵机的精确控制。
舵机的工作原理
舵机的工作原理引言概述：舵机是一种常用的电动执行器，广泛应用于机器人、航模、车模等领域。
它通过接收控制信号，能够精确控制输出轴的角度位置，从而实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理。
正文内容：1. 舵机的基本组成1.1 电机部分：舵机采用直流电机作为驱动力源，通常为核心电机或无刷电机。
1.2 减速器：舵机的输出轴通常需要具备较大的输出力矩，因此采用减速器来降低电机的转速并增加输出力矩。
1.3 位置反馈装置：为了实现准确的位置控制，舵机内部配备了位置反馈装置，通常是一种旋转式的电位器或编码器。
2. 舵机的工作原理2.1 控制信号解码：舵机接收到控制信号后，首先需要将信号进行解码，通常采用脉宽调制（PWM）信号。
2.2 位置反馈：舵机通过位置反馈装置获取当前输出轴的角度位置，并与控制信号进行比较，以确定需要调整的角度。
2.3 控制电路：舵机内部的控制电路根据控制信号和位置反馈的差异，通过控制电流的大小和方向，驱动电机旋转到目标位置。
2.4 闭环控制：舵机通过不断地进行位置反馈和调整，实现闭环控制，使输出轴能够精确地停留在目标位置。
3. 舵机的工作特点3.1 高精度：舵机通过位置反馈和闭环控制，能够实现高精度的角度控制，通常误差在几度以内。
3.2 高输出力矩：舵机通过减速器的作用，能够提供较大的输出力矩，适用于需要承受一定负载的应用场景。
3.3 快速响应：舵机的控制电路响应速度较快，能够在短时间内调整到目标位置。
4. 舵机的应用领域4.1 机器人：舵机广泛应用于机器人的关节驱动，能够实现机器人的灵活运动和精确控制。
4.2 航模：舵机用于控制航模的翼面、尾翼等部件，实现飞行姿态的调整。
4.3 车模：舵机用于控制车模的转向和油门，实现车辆的前进、后退和转向。
总结：舵机作为一种常见的电动执行器，通过接收控制信号和位置反馈，实现对输出轴角度位置的精确控制。
它具备高精度、高输出力矩和快速响应的特点，在机器人、航模、车模等领域有着广泛的应用。
舵机控制原理
舵机控制原理
舵机控制原理是通过控制电压信号的变化来控制舵机的转动角度。
舵机是一种能够精确控制角度位置的电机，常用于机器人、航模和自动化系统等领域。
舵机由电机、控制电路和反馈位置传感器组成。
控制电路根据接收到的控制信号，通过改变电机驱动电压的方式来控制舵机的角度。
舵机控制信号通常是脉冲宽度调制（PWM）信号，它的周期
通常为20毫秒。
高电平脉冲的宽度决定了舵机的角度位置。
一般来说，1.0毫秒的脉宽对应最小角度（通常为0度），1.5
毫秒的脉宽对应中间位置（通常为90度），2.0毫秒的脉宽对应最大角度（通常为180度）。
通过改变脉冲宽度，可以精确控制舵机的任意角度位置。
控制电路会将接收到的PWM信号转换为合适的电压信号，然
后通过驱动电机的方式，输出给舵机。
舵机内部的反馈位置传感器会不断检测和调整电机的转动角度，确保舵机按照预期的位置稳定运行。
舵机控制原理的核心在于通过不同的控制信号来改变电机驱动电压，进而控制舵机的转动角度。
通过精确的控制信号和反馈机制，舵机可以实现准确的位置控制，非常适用于各种需要精确控制角度位置的应用场景。
舵机及转向控制原理
舵机及转向控制原理舵机是一种能够实现精确控制角度位置的电动执行器，广泛应用于机械装置、航模、机器人等领域。
它通过电子控制信号来控制转动的角度，并且能够维持在所设定的位置上。
舵机的构造是由电机、减速装置和反馈机构组成。
电机负责提供扭矩以驱动舵机旋转，减速装置降低电机输出的角速度并提供足够大的扭矩。
反馈机构可以感知舵机当前的角度位置，并通过比较反馈信号与控制信号之间的差值来驱动电机。
舵机的原理是由一个内部的控制电路板完成的，它能够将控制信号转换为电机的动力输出。
控制信号通常是一个脉宽调制(PWM)信号，通过改变脉冲的占空比来控制舵机的角度位置。
脉冲信号的周期通常是20毫秒，占空比决定了舵机的角度位置。
一般而言，占空比为1.0毫秒时，舵机会转到最左侧的位置，占空比为1.5毫秒时，舵机会转到中间位置，占空比为2.0毫秒时，舵机会转到最右侧的位置。
当舵机接收到控制信号后，内部的电路会将该信号与反馈信号进行比较，然后应用一个增益系数来调整电机的输出。
增益系数是通过控制电路板上的电位器进行设定的，可以根据具体的应用场景进行调整。
通过不断改变控制信号的占空比来驱动电机，舵机可以实现准确的角度位置控制。
舵机的转向控制可以通过改变脉冲信号的占空比来实现。
当占空比为1.0毫秒时，舵机会转到最左侧的位置，当占空比为2.0毫秒时，舵机则会转到最右侧的位置。
通过不断改变脉冲信号的占空比，可以实现舵机在不同角度位置之间的转动。
此外，舵机还可以实现角度位置的保持和稳定。
在舵机移动到所设定的位置后，控制电路板会通过反馈机构感知舵机当前的位置，并根据需要对电机进行微小的调整，以保持舵机在所设定的位置上。
总之，舵机通过接收控制信号，并通过内部的电路和反馈机构实现精确的角度位置控制。
通过改变脉冲信号的占空比，舵机可以实现转向控制。
同时，舵机可以通过反馈机构实现角度位置的保持和稳定。
这些原理使得舵机在各种应用中得到广泛应用。
舵机的工作原理
舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模、机械臂等领域。
它通过接收电信号来控制输出轴的位置，从而实现精确的角度调节。
本文将详细介绍舵机的工作原理，包括内部结构、信号控制和工作过程。
一、内部结构舵机的内部结构主要包括电机、减速装置、位置反馈装置和控制电路。
电机负责提供动力，减速装置用于减小输出轴的转速并增加扭矩，位置反馈装置用于检测输出轴的位置，控制电路则根据输入信号来控制电机的运转。
1. 电机：舵机通常采用直流电机，其转子通过电流产生转矩。
电机的转速和扭矩与输入电流成正比，因此控制电路可以通过控制电流来控制舵机的运动。
2. 减速装置：为了增加舵机的扭矩并减小转速，舵机通常会使用减速装置。
减速装置一般采用齿轮传动或行星齿轮传动，通过减小电机输出轴的转速来提供足够的扭矩。
3. 位置反馈装置：为了实现精确的角度调节，舵机通常配备位置反馈装置。
位置反馈装置可以是电位器、光电编码器或磁编码器等，用于检测输出轴的位置并将信号反馈给控制电路。
4. 控制电路：控制电路是舵机的核心部分，它接收输入信号并根据信号的大小和方向来控制电机的运动。
控制电路通常由微控制器、驱动电路和反馈电路组成。
二、信号控制舵机的工作原理基于接收到的控制信号，通常使用PWM（脉宽调制）信号来控制舵机的位置。
PWM信号是一种周期性的方波信号，通过调整方波的高电平时间来控制舵机的角度。
1. 脉宽范围：舵机通常接收的PWM信号脉宽范围为0.5ms到2.5ms，其中1.5ms为中间位置。
较小的脉宽会使舵机转到最小角度，较大的脉宽会使舵机转到最大角度。
2. 控制精度：舵机的控制精度取决于PWM信号的分辨率，即方波周期内脉宽的划分数量。
通常，舵机的控制精度在10比特（1024个划分）到16比特（65536个划分）之间。
3. 控制频率：舵机的控制频率是指PWM信号的重复频率，通常为50Hz或者更高。
较高的控制频率可以提供更平滑的运动，但也会增加系统的计算和通信负担。
舵机控制的基本原理
舵机控制的基本原理舵机它主要是由直流电机、减速齿轮组、传感器和控制电路这几个部分组成的。
先说说直流电机吧，这个就像是舵机的小动力源。
你可以把它想象成一个小小的大力士，虽然它自己的力气可能不是超级大，但是它很努力地在转动呢。
不过这个直流电机呀，它要是直接工作的话，就有点太莽撞啦，就像一个横冲直撞的小怪兽，所以呢就需要减速齿轮组来管管它。
减速齿轮组就像是一个超级耐心的教导员。
直流电机转得很快的时候，它就会把这个速度降下来，而且还能把电机的力量变得更大呢。
就好比把小怪兽的速度降下来，但是让它的力气变得更有用处。
这个时候呀，舵机就开始有点靠谱的样子啦。
那传感器呢，这可是个聪明的小机灵鬼。
它一直在观察着舵机的状态哦。
比如说舵机的轴转到哪里啦，它都能知道得一清二楚。
就好像是舵机的小眼睛，时刻盯着自己的动作。
如果没有这个传感器呀，舵机就像个没头的苍蝇，不知道自己转到什么位置合适了。
再来说说控制电路，这可是舵机的大脑呢。
你给它一个信号，就像是给它下了个小指令。
比如说你想让舵机的轴转到某个角度，这个控制电路就开始忙活起来啦。
它会根据你给的信号，去指挥直流电机该怎么转，是转快点还是转慢点，然后通过减速齿轮组来实现合适的转动，同时传感器还会把舵机的实时状态反馈给控制电路。
这就像一个小团队一样，大家互相配合得可好了。
当你给舵机一个角度信号的时候，控制电路就会计算出电机需要转动多少才能达到这个角度。
然后电机就开始转动啦，在转动的过程中，传感器不断地告诉控制电路现在的位置情况。
如果还没到指定的角度呢，电机就继续转；要是一不小心转多了一点，控制电路就会让电机往回转一点点。
这整个过程就像是一场小心翼翼的舞蹈，每个部分都要跳对自己的舞步。
舵机在很多地方都特别有用呢。
像咱们玩的小机器人呀，那些能做出各种有趣动作的关节部分，很多就是靠舵机来控制的。
还有航模里面，舵机可以控制飞机的舵面，让飞机能在空中做出各种酷炫的动作。
要是没有舵机这么个有趣的小玩意儿，这些好玩的东西可就没那么精彩啦。
航模舵机的工作原理
航模舵机的工作原理航模舵机是航空模型中的重要组成部分，用来控制飞机、直升机、无人机等模型的方向调整和稳定。
舵机的工作原理可以简单概括为通过电信号控制电机旋转，进而带动舵盘转动来改变模型的姿态。
下面我将详细介绍航模舵机的工作原理。
舵机主要由电机、减速器、控制电路和位置反馈系统等组成。
电机是舵机最主要的执行元件，它通过控制电路接收到的信号来产生力矩。
通常舵机采用直流电机，通过电流的正反转来实现舵盘的转动。
电机通常由一对碳刷和定子组成，电流通过定子产生的磁场作用于转子，导致转子产生力矩，从而驱动舵盘转动。
舵机的电机具有一定的输出力矩和旋转速度，通常在航模中根据需要选择适当的型号。
减速器是将电机的高速低扭矩输出转换为低速高扭矩输出的装置。
通常舵机的转速要高于舵盘的运动速度，因此需要通过减速器将高速电机输出的转矩放大，降低旋转速度，以实现舵盘的精确控制。
减速器的结构通常采用齿轮传动、蜗轮传动或行星齿轮传动等方式，根据需要选择适当的减速比。
控制电路是舵机的核心部分，它用来接收来自遥控器或飞行控制器的控制信号，并控制电机的正反转、转速和角度等参数。
控制电路通常由微控制器、驱动芯片、功率放大器和位置反馈系统等组成。
微控制器是舵机的控制核心，它通过对输入信号进行解读和处理，实现对电机的精确控制。
微控制器通常集成了PWM信号解码器，可以根据接收到的PWM信号来确定舵盘所需要旋转的角度，并控制电机转速和正反转。
同时，微控制器还可以通过进一步的编程和逻辑控制实现舵机的各种功能和特性。
驱动芯片是控制电路中的关键组件，它接收微控制器输出的控制信号，并将其转换为电流信号，推动电机转动。
驱动芯片通常由电流放大器和H桥电路组成，电流放大器用来增强微控制器输出的电流信号，H桥电路用来控制电流的正反转。
通过控制电流的大小和方向，驱动芯片可以精确控制舵机的转动。
位置反馈系统是舵机的重要部分，它通常使用电位器或光电编码器等器件来检测舵盘的实际位置，并将其反馈给控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航模舵机控制原理舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。
就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
舵机的控制：舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。
以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms--------------0度；1.0ms------------45度；1.5ms------------90度；2.0ms-----------135度；2.5ms-----------180度；这只是一种参考数值，具体的参数，请参见舵机的技术参数。
小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。
如果需要更快速的反应，就需要更高的转速了。
要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。
如果你拿了个舵机，连控制精度为1度都达不到的话，而且还看到舵机在发抖。
在这种情况下，只要舵机的电压没有抖动，那抖动的就是你的控制脉冲了。
而这个脉冲为什么会抖动呢？当然和你选用的脉冲发生器有关了。
一些前辈喜欢用555来调舵机的驱动脉冲，如果只是控制几个点位置伺服好像是可以这么做的，可以多用几个开关引些电阻出来调占空比，这么做简单吗，应该不会啦，调试应该是非常麻烦而且运行也不一定可靠的。
其实主要还是他那个年代，单片机这东西不流行呀，哪里会哟！使用传统单片机控制舵机的方案也有很多，多是利用定时器和中断的方式来完成控制的，这样的方式控制1个舵机还是相当有效的，但是随着舵机数量的增加，也许控制起来就没有那么方便而且可以达到约2微秒的脉宽控制精度了。
听说A VR也有控制32个舵机的试验板，不过精度能不能达到2微秒可能还是要泰克才知道了。
其实测试起来很简单，你只需要将其控制信号与示波器连接，然后让试验板输出的舵机控制信号以2微秒的宽度递增。
为什么FPPA就可以很方便地将脉宽的精度精确地控制在2微秒甚至2微秒一下呢。
主要还是delay memory这样的具有创造性的指令发挥了功效。
该指令的延时时间为数据单元中的立即数的值加1个指令周期（数据0出外，详情请参见delay指令使用注意事项）因为是8位的数据存储单元，所以memory中的数据为（0～255），记得前面有提过，舵机的角度级数一般为1024级，所以只用一个存储空间来存储延时参数好像还不够用的，所以我们可以采用2个内存单元来存放舵机的角度伺服参数了。
所以这样一来，我们可以采用这样舵机驱动的应用场合：1. 高档遥控仿真车,至少得包括左转和右转功能,高精度的角度控制,必然给你最真实的驾车体验.2. 多自由度机器人设计,为什么日本人设计的机器人可以上万RMB的出售,而国内设计的一些两三千块也卖不出去呢,还是一个品质的问题.3. 多路伺服航模控制,电动遥控飞机,油动遥控飞机,航海模型等传统舵机、数字舵机与纯数字舵机传统舵机的控制方式以20ms 为一个周期，用一个1.5ms±0.5ms 的脉冲来控制舵机的角度变化，随着以CPU 为主的数字革命的兴起，现在的舵机已成为模拟舵机和数字舵机并存的局面，但即使是现在的数字舵机，其控制接口也还是传统的1.5ms±0.5ms 的模拟控制接口，只是控制芯片不再是普通的模拟芯片而已；不能完全发挥现代数字化控制的优势，这在传统的遥控竞赛等领域，为了保持产品的兼容性，不得不保留模拟接口，而在一些新兴的领域完全可以采用新型的全数字接口的纯数字舵机。
纯数字舵机采用全新的单线双工通讯协议，不仅能执行普通舵机的全部功能，还可以作为一个角度传感器，监测舵机的实际位置，而且可以多个舵机并联互不影响。
在未来的自动化控制领域有着不可估量的优势。
采用纯数字舵机构建的自动化控制系统，不仅可以大幅提升系统性能，而且可以降低系统的生产维护成本，提高产品性价比，增强市场竞争力。
简单认识数码舵机一个数十元的伺服器与数百元的伺服器在外表上并没有多大的分别，但是数码化舵机比上一代传统的普通舵机有更快的反应、更精确以及更为紧凑的效率。
为何数码是较佳的?一个数码化的舵机内置了微型的处理器，这正是数码舵机优点所在。
这个微型处理器可以因应所接收的讯号而作出指令，至於传统的舵机则经常只是检查自己的位置是否正确并作出更正。
传统的舵机将指令的动作传至输出轴，指令是来自接收器的脉冲，每秒每秒中约有四十至五十次的调整。
但是数码化舵机的输出轴每秒约有三百次的调整，足足较传统的伺服器，快了六倍之多·这也表示了数码舵机调整输出轴的位置较传统的达六倍之多，所以它肯定是较传统的舵机有更快的反应。
这个快速的更正也可以让你感觉到舵机是较为“强”的、如果你尝试去扭动已启动的数码舵机输出臂离开指令位置的话的话，你会发觉它有更强的能力去保持原来的位置，这也是由於舵机非常迅速地为输出轴的位置作出更正调节。
这正适合模型需要强大的回中能力。
传统的舵机要在偏离原来指定的位置较远才能发挥较大的扭力，相反地，数码舵机的输出轴只要略略偏离指令的位置便能够发挥最大的扭力，所以它能够提供较大的动力以及更为精确。
当你启动了数码舵机之後，它会发觉他不断发出齿轮的声音，这表示了它正在努力地去将输出轴维持在命令的位置。
数码舵机不能与普通舵机混合使用在更换舵机的时候请注意,如果你的直升机或飞机使用的是普通舵机,那么在更换其中某个舵机的时候,不能将普通舵机与数码舵机混合使用.要么全部使用普通舵机,要么全部使用数码舵机。
数码舵机的简介一个数十元的伺服器与数百元的伺服器在外表上并没有多大的分别，但是数码化舵机比上一代传统的普通舵机有更快的反应、更精确以及更为紧凑的效率。
为何数码是较佳的?一个数码化的舵机内置了微型的处理器，这正是数码舵机优点所在。
这个微型处理器可以因应所接收的讯号而作出指令，至於传统的舵机则经常只是检查自己的位置是否正确并作出更正。
传统的舵机将指令的动作传至输出轴，指令是来自接收器的脉冲，每秒每秒中约有四十至五十次的调整。
但是数码化舵机的输出轴每秒约有三百次的调整，足足较传统的伺服器，快了六倍之多·这也表示了数码舵机调整输出轴的位置较传统的达六倍之多，所以它肯定是较传统的舵机有更快的反应。
这个快速的更正也可以让你感觉到舵机是较为“强”的、如果你尝试去扭动已启动的数码舵机输出臂离开指令位置的话的话，你会发觉它有更强的能力去保持原来的位置，这也是由於舵机非常迅速地为输出轴的位置作出更正调节。
这正适合模型需要强大的回中能力。
传统的舵机要在偏离原来指定的位置较远才能发挥较大的扭力，相反地，数码舵机的输出轴只要略略偏离指令的位置便能够发挥最大的扭力，所以它能够提供较大的动力以及更为精确。
当你启动了数码舵机之後，它会发觉他不断发出齿轮的声音，这表示了它正在努力地去将输出轴维持在命令的位置。
舵机的性能及安装舵机是遥控模型无线电操纵系统中很重要的部件。
如果不了解它的性能，不讲究正确的安装方法，轻则影响模型的飞行姿态，重则如果卡住模型则无法操纵，造成事故的发生。
所以，在使用舵机前，了解它的性能和安装方法是必要的。
日前市场上出售的模型舵机，主要是比例式的，类型有普通型、超小型，强力型和特殊用途型等几种。
下面分别介绍一下它们各自的性能。
普通型：45克，0．2秒／60度，力矩3千克·厘米。
这种舵机各方面性能都比较适中，一般用在尺寸不是很大的P3A-1、2和P2B-1、2等模型上。
超小型：20克，0．15秒／60度，力矩2千克·厘米。
它的体积小、重量轻，输出力矩小，通常用于小尺寸、舵面阻力相对小的模型上，如P5A、小型电动类模型等。
强力型：100克，0．2秒／60度，力矩9千克·厘米。
这种舵机输出力矩大，可以克服高速、大舵面带来的阻力大的缺点。
主要用于尺寸和飞行重量大，速度快，舵面阻力大的模型，如F3A、大型仿真飞机模型、现代特技飞机模型、喷射模型飞机和F4级模型等。
特殊用途型:多数特殊用途的舵机，其性能与强力型相似。
通常用于专项任务，如收索机(帆船)、起落架蛇机等。
另外，还有—些耐高温和可防水的舵机，主要用于科学研究和工业方面，一般模型很少采用，但近年来这种舵机随着模型产品的发展在民用模型领域发展迅速。
—般的舵机内部的电路和齿轮等零什都是很精细的，自己较难制作，多采用成品舵机。
日产成品舵机品质较好，剩余功率大，不易打齿、比较耐用。
国产舵机质量有的也不错。
安装舵机也很重要，安装方法主要有三种：(1)用胶直接把舵机粘在模型上。
要求帖接技术较高，不能更换，通常用于一些简单模型。
(2)对好舵机两边的安装孔，用螺钉固定。
这种方法的好处是容易更换。
(3)利用配套的固定片及减震片固定。
对丁装大容积内燃机的模型，为了减少振动对舵机的损害，多采用这种方法。
舵机的安装位置应尽量靠近模型的重心。
有条件时，舵机和接收机应尽量分别使用电源。
电源电压不足时，应立即更换，以免舵机操纵失灵导致空中停机。
舵机输出盘(摇臂)不同的角度和力臂孔，应尽量选择力臂大的，这样可以减小舵机负荷。
输出盘与舵面，可以专用联杆或钢丝连接，前者效果较好最后说明一下，对于—些电动模型的动力电机控制，原来用一个舵机作开关，但作用不大，后来有些人用直接粘一个电位器的办法来对电机进行无级操纵。
现在，有些厂家已生产出成品的无级变速器（现在叫电调），直接插在一个通道中，对电机进行加、减速等无级控制，既轻巧，又经济。
不过，为了考虑车、船模使用，变速器有顺、逆转功能，而在航模上只允许用顺转功能。
