电子元器件封装图示大全
元器件封装照片
常用集成电路芯片封装图三极管封装图LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路（IC）芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。
插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。
PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。
电子元器件封装图示大全
电子元器件封装图示大全LQFP 100LMETAL QUAD 100LPQFP 100LQFPQuad Flat PackageQFPQuad Flat PackageTQFP 100LRIMMRIMMFor DirectRambus SBGASC-70 5LSDIPSIMM30SIMM30PinoutSIMM30Single In-line MemoryModuleSIMM72SIMM72PinoutSIMM72Single In-line MemoryModuleSIMM72Single In-line MemoryModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPU SNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32LSOJSOP EIAJ TYPE II 14L SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343SOT523 SOT89 SOT89 SSOP 16L SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale PackageTO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32L Chip Scale PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline PackageGull Wing LeadsHSOP28ISAIndustry StandardArchitectureITO220ITO3pJ-STDJ-STDJoint IPC / JEDEC StandardsJEPJEPJEDEC PublicationsJESDJESDJEDEC StandardsJLCCLCCLDCCLGALLP 8LaLQFPPCDIPPCI 32bit 5V Periphera l Compone nt Interconn ectPCI 64bit 3.3V Periphera l Compone nt Interconn ectPCMCIA PDIPPGA Plastic Pin Grid ArrayPLCC PQFPPS/2PS/2mouseportpinoutPSDIP DIMM 168 DIMM DDRDIMM168Dual In-lineMemoryModule DIMM168DIMM168PinoutDIMM184For DDRSDRAMDual In-lineMemoryModuleDIPDual InlinePackageDIP-tabDual InlinePackagewith MetalHeatsinkEIA EIA JEDEC formulat ed EIA Standard sEISAExtended ISA FBGAFDIPFTO220Flat PackAC'97AC'97v2.2 specification 详细规格AGP 3.3V Accelerated Graphics Port Specification 2.0 详细规格AGP PROAcceleratedGraphics PortPROSpecification 1.01详细规格AGPAcceleratedGraphics PortSpecification 2.0详细规格AMRAudio/ModemRiserAX078AX14C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112L Chip Scale PackageBGABall Grid ArrayEBGA 680LLBGA 160L PBGA 217L Plastic Ball Grid ArraySBGA 192L TSBGA 680LCLCC CNR Communication and Networking RiserCPGA Ceramic Pin Grid Array DIP Dual Inline PackageDIP-tab Dual Inline Packagewith Metal HeatsinkFBGAFDIP FTO-220 Flat Pack HSOP-28 ITO-220 ITO-3P JLCC LCC LDCC LGA LQFP PCDIPPGA Plastic Pin Grid Array PLCC PQFP PSDIP LQFP 100L METAL QUAD 100L PQFP 100L QFP Quad Flat Package SOT143 SOT220SOT223 SOT223SOT23 SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343 SOT523 SOT89 SOT89Socket 603 Foster LAMINATE TCSP 20L Chip ScalePackageTO252 TO263/TO268 QFP Quad Flat Package TQFP 100LSBGA SC-70 5LSDIP SIP Single Inline Package SO Small Outline Package SOJ 32L SOJ SOP EIAJ TYPE II 14LSOT220 SSOP 16LTO247 SSOPTO18 TO220TO264 TO3TO5 TO52TO71 TO72TO78 TO8TO92 TO93TO99 TSOP Thin Small Outline PackageTSSOP or TSOP II Thin ShrinkuBGA Micro Ball Grid Array Outline PackageuBGA Micro Ball Grid Array ZIP Zig-Zag Inline Package BQFP132 C-Bend LeadCERQUAD Ceramic Quad FlatCeramic Case PackLAMINATE CSP 112L Chip ScaleGull Wing Leads PackagePDIP PLCCSNAPTK SNAPTKSNAPZP SOHAGP 3.3V Accelerated Graphics PortSpecification 2.0详细规格AGP PRO Accelerated Graphics Port PRO Specification 1.01详细规格AGPAccelerated Graphics PortSpecification 2.0详细规格AMRAudio/Modem Riser AX078AX14BGABall Grid ArrayBQFP132EBGA 680L详细规格LBGA 160L详细规格PBGA 217LPlastic Ball Grid Array 详细规格SBGA 192L详细规格TEPBGA 288L TEPBGA 288L详细规格TSBGA 680L详细规格C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2详细规格CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112L Chip Scale Package 详细规格DIMM 168详细规格DIMM DDR详细规格DIMM168 Dual In-line Memory Module详细规格DIMM168DIMM168 Pinout详细规格DIMM184For DDR SDRAM Dual In-line Memory Module详细规格DIPDual Inline Package详细规格DIP-tabDual Inline Package with Metal HeatsinkEIA EIAJEDEC formulated EIA StandardsEISA Extended ISA 详细规格FBGAFDIPFTO220Flat PackGull Wing LeadsHSOP28ISAIndustry Standard ArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDECStandardsJEP JEP JEDEC PublicationsJESDJESDJEDECStandardsJLCC PCDIPPCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3V Peripheral Component Interconnect 详细规格PCMCIA PDIPPGAPlastic Pin GridArray详细规格PLCC详细规格PQFPPS/2PS/2mouse portpinoutPSDIPLQFP 100L详细规格METAL QUAD100L详细规格PQFP 100L详细规格QFPQuad FlatPackageQFPQuad FlatPackageTQFP 100L详细规格SBGASC-70 5L详细规格SDIPSIMM30SIMM30Pinout详细规格SIMM30Single In-line Memory Module SIMM72SIMM72Pinout详细规格SIMM72Single In-line Memory ModuleSIMM72Single In-line Memory ModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPUSNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET AFor PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32L详细规格SOJSOP EIAJ TYPE II 14L 详细规格SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343SOT523SOT89SOT89SSOP 16L详细规格SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale Package 详细规格TO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32LChip Scale Package详细规格uBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline Package。

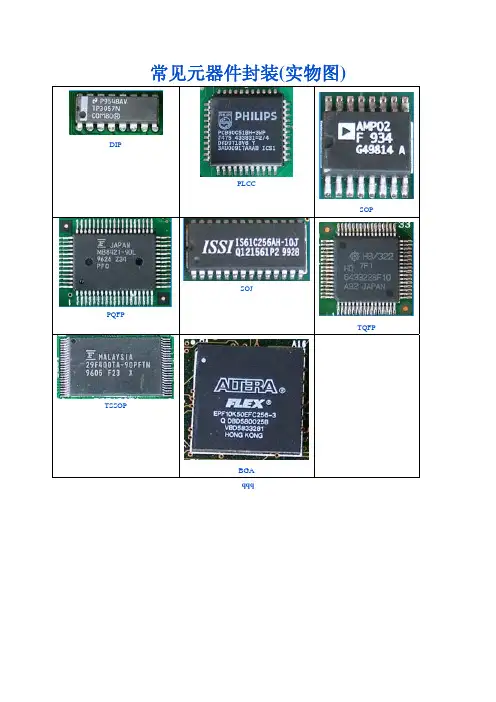

元器件封装_配实物图_DIP、PLCC、SOP、PQFP、SOJ、TQFP、TSSOP、BGA_
常见元器件封装(实物图)qqqDIPPLCCSOPPQFPSOJTQFPTSSOPBGA芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
(完整版)电子元器件封装图示大全
电子元器件封装图示大全LQFP 100LMETAL QUAD 100LPQFP 100LQFPQuad Flat PackageQFPQuad Flat Package TQFP 100LRIMMRIMMFor DirectRambus SBGASC-70 5LSDIPSIMM30SIMM30PinoutSIMM30Single In-line MemoryModuleSIMM72SIMM72PinoutSIMM72Single In-line MemoryModuleSIMM72Single In-line MemoryModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPU SNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET A For PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32LSOJSOP EIAJ TYPE II 14L SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343SOT523 SOT89 SOT89 SSOP 16L SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale PackageTO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32L Chip Scale PackageuBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline PackageGull Wing LeadsHSOP28ISAIndustry StandardArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDEC StandardsJEPJEPJEDEC Publications JESD JESDJEDEC StandardsJLCCLCCLDCCLGALLP 8LaLQFPPCDIPPCI 32bit 5V Periphera l Compone nt Interconn ectPCI 64bit 3.3V Periphera l Compone nt Interconn ectPCMCIA PDIPPGA Plastic Pin Grid ArrayPLCC PQFPPS/2PS/2 mouse port pinoutPSDIP DIMM 168 DIMM DDRDIMM168Dual In-lineMemoryModule DIMM168DIMM168PinoutDIMM184For DDRSDRAMDual In-lineMemoryModuleDIPDual InlinePackageDIP-tabDual InlinePackagewith MetalHeatsinkEIA EIA JEDEC formulat ed EIA Standar dsEISAExtended ISA FBGAFDIPFTO220Flat PackAC'97AC'97v2.2 specification 详细规格AGP 3.3V Accelerated Graphics Port Specification 2.0 详细规格AGP PROAcceleratedGraphics PortPROSpecification1.01详细规格AGPAcceleratedGraphics PortSpecification 2.0详细规格AMRAudio/ModemRiserAX078AX14C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2 CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112LChip Scale PackageBGABall Grid ArrayEBGA 680LLBGA 160L PBGA 217L Plastic Ball Grid ArraySBGA 192L TSBGA 680LCLCC CNR Communication and Networking RiserCPGA Ceramic Pin Grid Array DIP Dual Inline PackageDIP-tab Dual Inline Packagewith Metal HeatsinkFBGAFDIP FTO-220 Flat Pack HSOP-28 ITO-220 ITO-3P JLCC LCC LDCC LGA LQFP PCDIPPGA Plastic Pin Grid Array PLCC PQFP PSDIP LQFP 100L METAL QUAD 100L PQFP 100L QFP Quad Flat Package SOT143 SOT220SOT223 SOT223SOT23 SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343 SOT523 SOT89 SOT89Socket 603 Foster LAMINATE TCSP 20L Chip ScalePackageTO252 TO263/TO268 QFP Quad Flat Package TQFP 100LSBGA SC-70 5LSDIP SIP Single Inline Package SO Small Outline Package SOJ 32L SOJ SOP EIAJ TYPE II 14LSOT220 SSOP 16LTO247 SSOPTO18 TO220TO264 TO3TO5 TO52TO71 TO72TO78 TO8TO92 TO93TO99 TSOP Thin Small Outline PackageTSSOP or TSOP II Thin ShrinkuBGA Micro Ball Grid Array Outline PackageuBGA Micro Ball Grid Array ZIP Zig-Zag Inline Package BQFP132 C-Bend LeadCERQUAD Ceramic Quad FlatCeramic Case PackLAMINATE CSP 112L ChipGull Wing Leads Scale PackagePDIP PLCCSNAPTK SNAPTKSNAPZP SOHAGP 3.3V Accelerated Graphics Port Specification 2.0详细规格AGP PRO Accelerated Graphics Port PRO Specification 1.01 详细规格AGPAccelerated Graphics Port Specification 2.0详细规格AMRAudio/Modem Riser AX078AX14BGABall Grid ArrayBQFP132EBGA 680L详细规格LBGA 160L详细规格PBGA 217LPlastic Ball Grid Array详细规格SBGA 192L详细规格TEPBGA 288L TEPBGA 288L详细规格TSBGA 680L详细规格C-Bend LeadCERQUADCeramic Quad FlatPackCLCCCNR Communication and Networking Riser Specification Revision 1.2详细规格CPGACeramic Pin Grid ArrayCeramic CaseLAMINATE CSP 112LChip Scale Package 详细规格DIMM 168详细规格DIMM DDR详细规格DIMM168 Dual In-line Memory Module详细规格DIMM168DIMM168 Pinout详细规格DIMM184 For DDR SDRAM Dual In-line Memory Module详细规格DIPDual Inline Package详细规格DIP-tabDual Inline Package with Metal HeatsinkEIA EIAJEDEC formulated EIA StandardsEISA Extended ISA 详细规格FBGAFDIPFTO220Flat PackGull Wing LeadsHSOP28ISAIndustry Standard ArchitectureITO220ITO3pJ-STD J-STDJoint IPC / JEDECStandardsJEP JEP JEDEC PublicationsJESDJESDJEDECStandardsJLCC PCDIPPCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3V Peripheral Component Interconnect 详细规格PCMCIA PDIPPGAPlastic Pin Grid Array详细规格PLCC详细规格PQFPPS/2PS/2mouse port pinoutPSDIPLQFP 100L详细规格METAL QUAD 100L详细规格PQFP 100L详细规格QFPQuad FlatPackageQFPQuad FlatPackageTQFP 100L详细规格SBGASC-70 5L详细规格SDIPSIMM30SIMM30Pinout详细规格SIMM30Single In-line Memory ModuleSIMM72SIMM72Pinout详细规格SIMM72Single In-line Memory ModuleSIMM72Single In-line Memory ModuleSIPSingle Inline PackageSLOT 1For intel Pentium II Pentium III & Celeron CPUSLOT AFor AMD Athlon CPUSNAPTKSNAPTKSNAPZPSO DIMMSmall Outline Dual In-line Memory ModuleSOSmall Outline PackageSOCKET 370For intel 370 pin PGA Pentium III & Celeron CPUSOCKET 423For intel 423 pin PGA Pentium 4 CPUSOCKET 462/SOCKET AFor PGA AMD Athlon & Duron CPUSOCKET 7For intel Pentium & MMX Pentium CPUSOHSOJ 32L详细规格SOJSOP EIAJ TYPE II 14L 详细规格SOT143SOT220SOT220SOT223SOT223SOT23SOT23/SOT323SOT25/SOT353 SOT26/SOT363 SOT343SOT523SOT89SOT89SSOP 16L详细规格SSOPSocket 603FosterLAMINATE TCSP 20L Chip Scale Package 详细规格TO18TO220TO247TO252TO263/TO268 TO264TO3TO5TO52TO71TO72TO78TO8TO92TO93TO99TSOPThin Small Outline PackageTSSOP or TSOP IIThin Shrink Outline PackageLAMINATE UCSP 32LChip Scale Package详细规格uBGAMicro Ball Grid ArrayuBGAMicro Ball Grid ArrayVL BusVESA Local BusXT Bus8bitZIPZig-Zag Inline Package。
常用元器件封装大全
元器件封装大全一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。
(1)直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。
焊盘贯穿整个电路板图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。
图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。
Protel 99 SE 基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。
图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
(1)电阻。
电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
电子元器件封装简介及图解
电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。
由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。
小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。
由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。
焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。
在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。
在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。
图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。
外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。
在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JEP
JEDEC Publications
JESD
JESD
JEDEC Standards
JLCC
LCC
LDCC
LGA
LLP 8La
LQFP
PCDIP
PCI 32bit 5V
Peripheral Component Interconnect
PCI 64bit
Peripheral Component Interconnect
详细规格
AMR
Audio/Modem Riser
AX078
AX14
C-Bend Lead
CERQUAD
Ceramic Quad Flat Pack
CLCC
CNR
Communication and Networking Riser Specification Revision
CPGA
Ceramic Pin Grid Array
PCMCIA
PDIP
PGA
Plastic Pin Grid Array
PLCC
PQFP
PS/2
PS/2
mouse port pinout
PSDIP
DIMM 168
DIMM DDR
DIMM168
Dual In-line Memory Module
DIMM168
DIMM168
Pinout
DIMM184
For DDR SDRAM Dual In-line Memory Module
SOCKET 370
For intel 370 pin PGA Pentium III & Celeron CPU
SOCKET 423
For intel 423 pin PGA Pentium 4 CPU
SOCKET 462/SOCKET A
For PGA AMD Athlon & Duron CPU
SLOT 1
For intel Pentium II Pentium III & Celeron CPU
SLOT A
For AMD Athlon CPU
SNAPTK
SNAPTK
SNAPZP
SO DIMM
Small Outline Dual In-line Memory Module
SO
Small Outline Package
SOCKET 7
For intel Pentium & MMX Pentium CPU
SOH
SOJ32L
SOJ
SOP EIAJ TYPE II14L
SOT143
SOT220
SOT220
SOT223
SOT223
SOT23
SOT23/SOT323
SOT25/SOT353
SOT26/SOT363
SOT343
specification
详细规格
AGP
Accelerated Graphics Port
Specification
详细规格
AGP PRO
Accelerated Graphics Port PRO
Specification
详细规格
AGP
Accelerated Graphics Port
Specification
Ceramic Case
LAMINATE CSP112L
Chip Scale Package
BGA
Ball Grid Array
EBGA680L
LBGA160L
PBGA217L
Plastic Ball
Grid Array
SBGA192L
TSBGA680L
CLCC
CNR Communication and Networking Riser
LGA
LQFPPCDIPFra bibliotekPGA Plastic Pin Grid Array
PLCC
PQFP
PSDIP
LQFP100L
METAL QUAD100L
PQFP100L
QFP Quad Flat Package
SOT143
SOT220
SOT223
SOT223
DIP
Dual Inline Package
DIP-tab
Dual Inline Package with Metal Heatsink
EIA
EIA
JEDEC formulated EIA Standards
EISA
Extended ISA?
FBGA
FDIP
FTO220
Flat Pack
AC'97
AC'97
VL Bus
VESA Local Bus
XT Bus
8bit
ZIP
Zig-Zag Inline Package
Gull Wing Leads
HSOP28
ISA
Industry Standard Architecture
ITO220
ITO3p
J-STD
J-STD
Joint IPC / JEDEC Standards
CPGA Ceramic Pin Grid Array
DIP Dual Inline Package
DIP-tab Dual Inline Package with Metal Heatsink
FBGA
FDIP
FTO-220
Flat Pack
HSOP-28
ITO-220
ITO-3P
JLCC
LCC
LDCC
SOT523
SOT89
SOT89
SSOP16L
SSOP
Socket 603
Foster
LAMINATE TCSP20L
Chip Scale Package
TO18
TO220
TO247
TO252
TO263/TO268
TO264
TO3
TO5
TO52
TO71
TO72
TO78
TO8
TO92
TO93
TO99
TSOP
Pinout
SIMM30
Single In-line Memory Module
SIMM72
SIMM72
Pinout
SIMM72
Single In-line Memory Module
SIMM72
Single In-line Memory Module
SIP
Single Inline Package
Thin Small Outline Package
TSSOP or TSOP II
Thin Shrink Outline Package
LAMINATE UCSP32L
Chip Scale Package
uBGA
Micro Ball Grid Array
uBGA
Micro Ball Grid Array?
电子元器件封装图示大全
电子元器件封装图示大全
LQFP100L
METAL QUAD100L
PQFP100L
QFP
Quad Flat Package
QFP
Quad Flat Package
TQFP100L
RIMM
RIMM
For Direct Rambus
SBGA
SC-705L
SDIP
SIMM30
SIMM30
