液晶电视电路改造说明
液晶显示器改电路板
液晶显示器改电路板2011-04-21 01:23维修过程：液晶显示器的故障维修率很高，原因是可以通过换电路板来解决问题。
但更换时需要改一些地方。
一，改屏线1，双8线改双6线双8线前3根一般为红色线（供电），信号线总共有10对（R、G、B信号有10对）剩下的则是地线、数据、时钟，而双6线信号线总共有8对（R、G、B信号有8对），所以连接时只需要按其对应的位置来改就可以了。
2，单8线改单6线单8线有5对（R、G、B信号线有5对），单6线有4对（R、G、B信号线有4对）方法同上。
二，改高压板1，高压板接口处有+12V供电（改线可接15V）、地线（非GND触点，是螺丝口处粗线）、亮控（不知道是什么东西）和开关。
2，改的时候先找到电源板输出到高压板的电源和地，一般电源线比较宽，地线也比较明显，通常和固定镙丝的地方相通，剩余两个比较细的是亮控和开关，这两个线接反没关系，通常屏会亮一下就灭掉或干脆就不亮，但不会烧任何东西。
3，在新的高压板上找到+12V和地，先把这两个连接好，然后再接亮控（亮度控制）和开关（主要来控制灯管的，类似于一个反馈。
）三，改驱动板1，片插式屏线的供电线有3个，一般是连在一起的。
2，驱动板上有12V、5V、3.3V供电，从电源板上的5V还要和驱动板上的降压块相连。
四，改按键板1，通常还保留原有的按键2，五键改五键menu down power up enter测量出每个信号线的位置，直接连接好即可3，五键改六键menu down power up enter Auto测量出每个信号线的位置，直接连好，把Auto线也连在enter的点上，这样在这个点上会有两根线总结：1，在排除屏故障外，通过换板，液晶的修复率都很高2，对于驱动板上的BIOS程序，17"一般都是通用的，19"一般也都是通用的。
液晶显示器开关电源电路原理与维修
Hale Waihona Puke LCD TV电源介绍 第一讲、开关电源的工作原理 第二讲、ADAPTER部份的工作原理 第三讲、INVERTER部份的工作原理 第四讲、维修思路讲解
液晶显示器开关电源电路原理与维 修
LCD TV电源介绍
因液晶屏本身没有发光功能，这就需要在液晶屏后加一个照明系统，该背光照 明系统由发光部件、能使光线均匀照射在液晶表示面的导光板和驱动发光部件的电源 构成。现在发光部件的主流为被称作冷阴极管的萤光管。其发光原理与室内照明用的 热阴管类似，但不需象热阴管那样先预热灯丝，它在较低温状态就能点亮，因此叫冷 阴极管。但要驱动这种冷阴极管需要能输出1000~1500V交流电压的特殊电源。
脉宽调制型
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要 我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。[1]
液晶显示器开关电源电路原理与维 修
此外，为因应各种不同的输出功率，开关电源按DC/DC变换器的工作方式分又可分为 反激式（Flyback）、顺向式（Forward）、全桥式（Full Bridge）、半桥式（Half Bridge） 和推挽式（Push-Pull）等电路拓扑（Topology）结构。其中单端反激式开关电源是一种成 本最低的电源电路，输出功率为20～100Ｗ，可以同时输出不同的电压，且有较好的电压 调整率，应用较为广泛。本设计采用的就是该方案，其典型的电路如图所示。[1]
早期，冠捷电子采用Adapter和Inverter分开的方式实现对显示器的供电。Adapter采用 的PWM IC为UC3842或UC3843、Inverter采用的PWM IC为TL1451。后来，出于Cost down的考虑，采用Adapter和Inverter一体化的方案，Adapter部分采用的PWM IC为 SG6841、Inverter部分采用的PWM IC为TL1451。随着灯管的增加及所需的功率不断增 加，Inverter部分回路的设计方案得到转变，由原来的Royer回路变为全桥式回路，为此 应用到OZ960IC。
液晶电视原理与电路图
液晶电视原理与电路图
液晶电视是一种使用液晶显示技术的电视设备。
液晶显示技术是将液晶材料放置在两块平板玻璃之间，并添加适当的电场使之发生变化的原理。
液晶材料具有自发光能力，但是需要适当的光源才能产生可见的图像。
液晶电视的电路图包括主要的控制板、电源板和驱动板等。
控制板是液晶电视的核心部分，它包含处理器、存储器、多个接口和控制电路等。
处理器负责接收和处理来自各种输入源的信号，存储器用于存储图像、音频和视频数据，接口用于连接外部设备，控制电路负责控制图像和音频的输出。
电源板是为液晶电视提供电能的部分，它包括变压器、稳压器、开关电源等组件。
变压器负责将输入的交流电转换成所需的直流电，稳压器用于保持电压的稳定，开关电源则用于提供电流。
驱动板是液晶电视中用于控制液晶显示效果的部分，它包括扫描电路和驱动电路等。
扫描电路负责按照一定的规律将图像数据传输到各个像素点上，驱动电路则负责控制液晶材料的变化，使得像素点可以根据接收到的信号来改变亮度和颜色。
除了以上主要的电路部分，液晶电视还包括其他辅助电路，如音频放大电路、调光电路、降噪电路等，它们共同作用于液晶电视的正常运行和显示效果的优化。
总体来说，液晶电视通过液晶材料的变化和驱动电路的控制，
实现了高质量的图像显示效果。
各个电路之间相互配合，共同构建出一个完整的液晶电视系统。

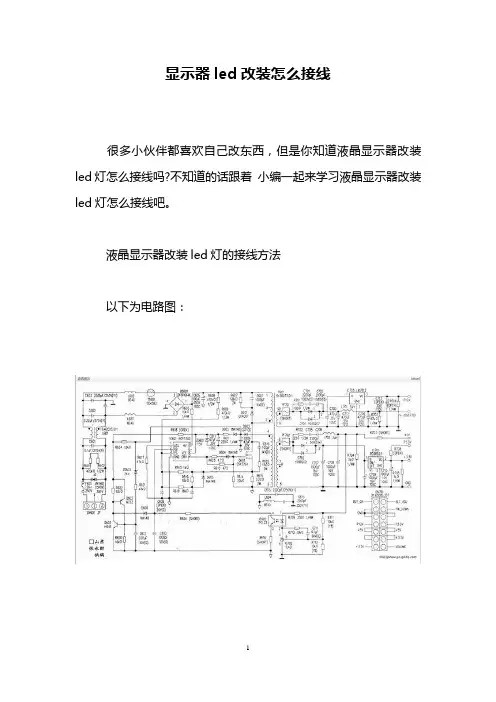

显示器led改装怎么接线
显示器led改装怎么接线
很多小伙伴都喜欢自己改东西，但是你知道液晶显示器改装led灯怎么接线吗?不知道的话跟着小编一起来学习液晶显示器改装led灯怎么接线吧。
液晶显示器改装led灯的接线方法
以下为电路图：
【安装说明】：
如果您的显示器是高压板，那么这一套直接替代高压板插到驱动板上就好，如果您的显示器是电源高压一体板，那么：高压一体版通电后，找到12V(电容)，然后拔掉电源，用万用表找与12V(电容)负极相连的原件断开，升压板上接三根线12V、ON、GND，升压板上的12V跟高压一体板上的12V正极相连，GND跟负极相连，
ON连ON/OFF. 简单来说就是把原来的高压供电断开把这个升压板取而代之在原高压的前端取电。
显示器led改装怎么接线相关文章：
1.led显示器怎么改字
2.电脑显示器怎样改成电视
3.LED屏幕设置小技巧
4.电脑液晶显示器怎么改成电视机
5.怎么把笔记本电脑改成台式显示器
6.液晶显示器出现线条怎么办
7.笔记本当主机显示器怎么设置。

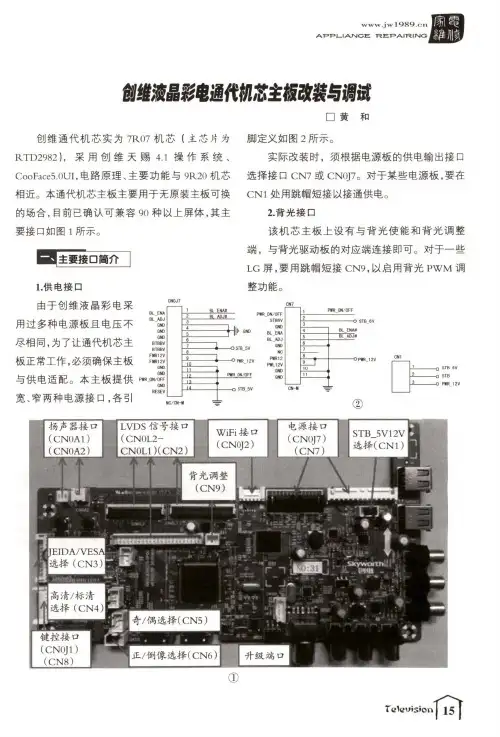

创维液晶彩电通代机芯主板改装与调试
ww w.j w 1989.c nAF»T=>i_IA.rslCE T R E T=>A.ITRING纖液晶麵m s主槿改装与麵□黄和创维通代机芯实为7R07机芯（主芯片为R T D2982 ),采用创维天赐4.1操作系统、C o o F a c e5.0UI,电路原理、主要功能与9R20机芯相近。
本通代机芯主板主要用于无原装主板可换的场合，目前已确认可兼容90种以上屏体，其主要接口如图1所示。
1.供电接口由于创维液晶彩电采 用过多种电源板且电压不 尽相同，为了让通代机芯主 板正常工作,必须确保主板 与供电适配。
本主板提供 宽、窄两种电源接口，各引1_E N A1_A D JB T B8VB T B8VF I R12VF M R12VL0N/0F FQN DR E S E V脚定义如图2所示。
实际改装时，须根据电源板的供电输出接口选择接口 C N7或C N0J7。
对于某些电源板，要在C N1处用跳帽短接以接通供电。
2.背光接口该机芯主板上设有与背光使能和背光调整端，与背光驱动板的对应端连接即可。
对于一些L G屏,要用跳帽短接C N9,以启用背光P W M调整功能。
)S T B e)ST Br e l e v f S f o n j J53.键控接口本机芯预留宽、窄两种不同的键控接口，各引说明：上述设置只有在交流关机重启后才生③若改动后键控不灵，这时可按照图4中的参 数进行更改。
4. 屏线接口本主板预留FFC软排线和芯/绞线接口。
对 于前者，小心插入C N0L1、C N0L2接口并锁定即 可;对于后者，高清芯线直接插入C N2(部分26、32英寸机的屏线需换成51PIN软排线，部分26 英寸机要看机芯输出与C N0L2输入是否对应）,标清芯线插入C N1(靠近C N9端）。
5. 屏参设置对于标清屏，分别用跳帽靠近“H D”端插入 C N4,靠近“偶”端插入C N5,否则可能黑屏。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
第4章 液晶彩电开关电源增加或更改的内容
第4章增加的内容4.2.11 由NCP33262+STR-A6059H+NCP1396构成的开关电源由NCP33262+STR-A66059H+NCP1396构成的开关电源方案中，NCP33262为功率因数校正电路，STR-A6059H和NCP1396为电源控制芯片。
下面以采用NCP33262+STR-A6059H +NCP1396组合芯片的海信LED液晶彩电LED32T28KV为例进行介绍（注：海信LED彩电LED42K16P电源与此一致，只是元件编号有所不同），有关电路如图4-49所示。
图4-49 由NCP33262+STR-A6059H +NCP1396构成的开关电源电路中，由电源控制芯片STR-A6059H为核心构成5V待机电源（也称开关电源1），由电源控制芯片NCP1217为核心构成主开关电源，主要输出12V、84V等（也称开关电源2）。
开关电路框图如图4－50所示。
图4－50 开关电源电路框图1．整流滤波电路220V左右的交流电压先经延迟保险管F801，然后进入由C801、L803、R801、R802、R803、C802、L804等组成交流抗干扰电路，滤除市电中的高频干扰信号，同时保证开关电源产生的高频信号不窜入电网。
电路中，RV801为压敏电阻，即在电源电压高于250V时，压敏电阻RV801击穿短路，保险管F801熔断，这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。
经交流抗干扰电路滤波后的交流电压送到由VB801、C807组成的整流滤波电路。
220V 市电先经VB801桥式整流后，形成一脉动直流电压，该电压分两路输出：一路送入待机电源电路，加到300V输入保护检测电路；另一路送入PFC功率因数校正电路，作为PFC开关电源的+B供电。
2.功率因数校正（PFC）电路功率因数校正电路由N801（NCP33262）为核心构成，其主要功能是使用不经过滤波的脉动直流电压作为供电，产生稳定的380V的PFC电压，供给后级的开关电源电路。
超强 维修改装用 液晶显示器电源通用模块 电源板
二、引脚定义1 脚黄线: DRAIN ,功率控制端, 接原来大功率MOS电源管D极。
2 脚黑线:GND, 模块地线300v, 接电容的负极，同一条线路上均可以。
3 脚红线:VCC , 模块供电端,接反馈绕组端整流后电容的正极，持续供电，电压在12-18V之间。
4 脚白线:FB , 稳压反馈, 接光耦4脚，请确认光耦3脚接热地，不是热地的话就把光耦短接到热地，同时把4脚外围电路断开。
'5 脚绿线：start 启动脚，接+300v电容的正极。
模块引脚接线原里图：三、使用方法：1. 拆掉原来板子上的电源芯片（一般8脚），和开关管（mos管）2. 检查300v的电容，还有负载端的电容外观上有没有鼓包，有问题就先更换3. 检查负载端有没有短路，ad板，高压板等4. 接好模块对应的线路，并仔细检查没有接错，如果接错了会引起本模块炸裂5. 装在原来的散热器位置，注意绝缘，不要短路的6. 通电，测量电压是不是输出，没有输出的话查原因四、注意事项：1. 使用本模块之前，请先检测冷端有没有短路，有短路的先维修好，如果电容鼓包了请先换掉，高压包电路短路的也先断开，没有上本模块之前，拆掉原来模块的电源芯片和mos管，这个时候原来开关管中间的电极对热地的电压要有300v左右的电压。
2. 光耦的3脚如果不是接热地，请把3脚接热地，同时把4脚外围的电路拆空，并把白线接到4脚的位置五、故障排除1. 没输出：接线错误，不可以接错或者漏接，这样只能烧毁芯片，负载端确定没有短路的，光耦有没有为问题2. 光耦部分的控制不对，光耦1脚不是接地，2脚通过一个电阻接vcc部分3. 发热严重，如果管子使用不到10分钟，排除负载太重的原因外，检查热端变压器边的二极管和电容损坏电压不稳定，跳变：负载太轻或者太重，电压持续跳变是负载太轻，打嗝是太重，一般没有接负载的情况可能产生电压轻微跳变，主要由于变压器设计不一样引起，可以给接上负载试试，或者在5v端接个100欧的电阻在测试，兼容性题，目前已经测试过多种电源板，手头测试过14张电源板，以前测试的都没有做记录，种类繁多，不兼容难免，碰到不兼容的朋友请联系我，我会进一步改进相关资料：1、模块内部图片：2、实际改装图示：。
液晶电视中DC-DC变换及逻辑板电源管理
勤耕则获，善思乃聪！ZLM液晶电视中DC-DC变换原理及逻辑板电源管理荆州－周立明讲义要点:一、DC-DC变换原理：1、电感型电压变换电路。
降压型开关电源反相型开关电源升压型开关电源2、电容型电压变换（电荷泵）。
3、线性稳压电路（三端稳压器）。
二、逻辑板的电源管理。
K ON KAZL M随着集成电路的发展和对更高数据速率电荷泵方式和三端稳压方式。
ＤＣ－ＤＣ变换有三种方式：电感开关方式ＤＣ－ＤＣ变换有三种方式：电感开关方式、利用降压型开关电源进行转换ＤＣ－ＤＣ另一方面有些电路又需要高电压、甚至负电压，在电子电路发展中，变换就成为必然。
各种低压供电，如３．３Ｖ、２．５Ｖ、１．８Ｖ、１．２Ｖ等。
晶电路中大量使用的要求低压供电成为急需。
降低供电电压不仅减少了高密度集成电路的功率消耗，而且减少了芯片内部的散热，有助于提高集程度。
在液1．图1图1是降压型开关电源的主回路。
Ui 是输入电压，Uo 是输出电压，三极管T 的基极上加的是一周期方波（它由控制电路提供）。
当方波为正半周时，三极管T 导通，二极管D 截止。
三极管的集电极电流便通过电感L 向负载RL 供电，并同时向滤波电容C2充电，充电方向如图中实线箭头所示。
此时电感L 处于储能状态，它将电能转化为磁能储存起来。
当方波负半周到来时，三极管T 截止。
但由于电感L 中的电流不能突变。
所以在他的两端感应出一个左负右正的自感电动势，使二极管D 导通，把电感L 中储存的能量转换成电能提供给负载RL 。
其电流流向如图所示。
其实二极管D 是一只续流二极管，在三极管T 截★在液晶电路中一、ＤＣ－ＤＣ 变换取得所需的低电压。
勤耕则获，善思乃聪！ZLMON KAZL MGND止时，为储能电感L 中的放电电流继续流过RL 提供回路。
C2的作用是降低输出电压Uo 的脉动成份。
由于这种开关电源占空比始终小于1，输出电压Uo 小于输入电压Ui ，所以称为降压型开关稳压电源。
在我们的液晶电路中应用这一原理进行设计的DC-DC 电路有FBMP1410是具有380KHz 开关频率2A 电流输出的电流型降压DC/DC 转换器。
液晶电视电源+逆变器组件电路原理与维修
液晶电视电源+逆变器组件电路原理及维修松下L32C8C、L32C20C都是松下市场上占有量大的液晶电视型号，L32C8C的电源板为独立电源，，L32C20C的电源板为组合电源。
及L32C8C 对比，L32C20C的电源板故障率要低得多。
该电源+逆变器组件电路由抗干扰和交流220V整流滤波电路、待机电源、PFC电路、主电源和逆变器五部分组成。
一、抗干扰和交流220V整流滤波电路该机型抗干扰电路及常见的抗干扰电路结构相同，而交流220V整流滤波则存在较大差异，见图1。
从图1可以看出，开关电源中有两个继电器，两个桥式整流电路。
220V 电源进入P板(即电源板)后分成两路：一路经过两个电源继电器RL7101、RL7102触点开／关后，加到大电流桥堆D7102上，然后整流输出100Hz 脉动电压加到PFC电路上。
继电器RL7101、RL7102的工作状态受A板输出的“TV SUB ON"控制信号的控制，只有A板有"TV SUB ON"控制信号(高电平约2.9V)加到P板上，使图中的Q7703导通时，继电器KL7101、RI_7102的触点才会接通，交流220V电压才能通过继电器到达大电流桥堆D7102上。
C7401正常工作时各脚电压：①脚：开关管S极、开关管过流检测，电压为OV；②脚：电网电压高低检测输入端，同时也是开关电源前债电压输入端，电压为5.8V、③脚：地，电压为OV；④脚：稳压反馈输入端，电压为1V；⑤脚：供电脚，电压为20V；⑥脚：空脚；⑦脚：IC内置开关管的D极，同时内部有开关电源启动电路；⑧脚：IC内置开关管的D极，同时内部有开关电源启动电路。
另一路直接加到小电流桥堆D7407上，整流后输出的脉动电压经12．7401限流、C7401滤波成300V电压送往待机电源，见图2。
二、待机电源待机电源电路主要由IC7401、T7401、IC7601、PC7401构成。
T7401共有3个绕组：⑥—④脚为初级绕组,②—①脚为辅助绕组，⑦—⑩脚次级负载绕组。
海信TLM4077液晶彩电电路工作原理与维修
海信TLM4077液晶彩电电路工作原理和维修海信TLM4077液晶彩电电路工作原理和维修一、方案概述本机为多媒体液晶电视机，采用了LG-PHILIPS 公司推出的37 英寸和42 英寸和SAMSUNG公司的40 英寸高亮度、高对比度、宽视角电视专用液晶屏。
图像处理部分由GENESIS 公司的嵌入式芯片GM1501（其中包括CPU、A/D 转换、SCALER、DEINTERLACE 部分），MICRONAS的数字解码芯片VPC3230，成都旭光的一体化高频头JS-6B1/111A2HS 等组成。
伴音处理部分采用MICRONAS 公司的MSP3460 进行高低音、平衡、音量控制等多种音效处理。
同时，本机还采用了GENESIS 公司的FLI2300 来对主通道视频进行逐行处理和数字视频的优化，以实现主通道良好的主观效果，同时和另一个视频解码芯片VPC3230 配合，实现了双视窗功能。
本机采用双高频头的设计，实现了射频的画中画。
本机支持射频、视频、S 端子、YCbCr/YPbPr 复用端子、VGA 端子、DVI 等多种图像输入方式，具有逐行高清处理、数字梳状滤波、ZOOM 缩放、耳机输出等功能。
二、原理说明（一）、电源部分本机工作时有+5V-S、+5V-M、12V、14V、24V、3.3V、1.8V、2.5V 等多组电压。
电源部分有三个相对独立的电源组成：待机电源、小信号部分主电源、背光灯部分主电源。
其流程如图所示：简单的工作原理如下：本机开关电源电路是由85V-264V 交流电压输入，共有4 路输出。
启动时，由85V-264V交流电压输入，首先将待机电源启动，5V 输出给CPU 供电，由CPU 根据整机设定情况发出ON/OFF 开机指令反馈给电源电路，通过继电器将主电路接通，85V-264V 交流电压经整流输出，通过PFC 电路将整流后的电压升到375V 左右，此电压分成两路：一路通过PFC 内部集成的PWM 驱动MOSFET，经变压器转换输出12V、14V、5V；另一路经过厚膜电路STRX6769，经变压器转换输出输出24V。
三洋32CE360液晶彩电电源板维修详解
三洋32CE360液晶彩电电源板维修详解4．主电源三洋32CE360液晶彩电采用的电源板主电源电路如图8-6所示，由振荡驱动控制电路IC1（0B2273）、推动电路Q2/Q3、开关管Q4、开关变压器T1和稳压电路光耦合器U1（PC817）、误差放大器U6（TL431）等元器件组成，产生12V和24V电压，为主电路板和逆变器电路供电。
（1）启动工作过程接通电源后，300V整流滤波电路输出的300V直流电压经T1的绕组2-4加到Q4的D极，作为Q4的工作电压。
开机后，开关机控制电路输出的VC-PFC电压加到IC 1的5脚，同时为推动电路Q2、Q3供电，主电源启动工作，IC 1内部振荡电路启动，产生的振荡脉冲信号经内部电路处理后，从6脚输出，经Q2、Q3放大后，加到Q4的G极，Q4工作于开关状态，在T1各个组产生感应电压，开关电源启动工作，其脉冲电流在T1中产生感应电压。
T1的10-11//12绕组输出的感应电压经D8、C21、C28、L6、C30、C31整流滤波后，得到24V电压送往背光灯驱动板（又称逆变器），作为逆变器的工作电压。
T1的7-8//9绕组输出的感应电压经D9、C18、C19、L5、C29、C32整流滤波后，得到12V直流电压，作为信号处理电路的工作电压。
另外，12V电压通过R144与R71分压后加到Q15的G极，作为Q15的G极的偏置电压，则Q15的S极输出5V电压送往信号板。
在本电源电路中，5V电压的输出受控于12V电压。
当无5V电压输出时，应先检查12V是否正常。
（2）稳压控制电路该电源的稳压控制主要由三端精密稳压器U6（TL431），光耦合器U1（PC817）及24V取样电阻R54、R55、12V取样电阻R75、R56和R53、R57等元器件组成，对IC1的2脚电压进行控制。
当输出的12V或24V升高时，经上述取样电阻分压所得的电压也随之升高，即U6的R极电压升高，则U6的K极电压下降，即U1的2脚电压下降；同时，升高的24V电压通过电源板主电源电路R43使U1的1脚电压升高，这样U1的1、2脚间的电压降增大，其内部的发光二极管发光增强，使U1的3、4脚间的光敏晶体管导通程度加深，其C、E极间等效电阻减小，则IC1的2脚反馈电压下降，在芯片内部PWM控制器的作用下，IC 1的6脚输出的脉宽变窄，则开关电源输出电压下降，从而达到稳压的目的。
海信液晶电视技改方案
TLM32V68(3)TCON板维修技改方案一、上门维修故障判断：由于LP6贴装方向错误导致用户家可能出现的故障现象有：①整机图像忽明忽暗故障；②整机黑屏无图像有伴音，通过遥控、按键判断主板机芯工作正常，液晶屏背光正常。
针对故障现象，请按照如下步骤操作:1、首先确认整机条形码第14位是否是“4”，以判断该机器是否是TLM32V68(3)；再根据第15～23位判定是否属于下面表格中机号代码范围,若在机号代码范围内则进行后续操作。
日期产品机号代码8月4日 1TD3297PCN0B04RD4TA0001- 01008月16日1TD3297PCN0B04RDGTA0001- 16008月8日 1TD3297PCN0B04RD8TA0001- 07008月16日1TD3297PCN0B04RDGTC0001- 05008月8日 1TD3297PCN0B04RD8TC0001- 08508月16日1TD3297PCN0B04RDGTD0001- 10008月9日 1TD3297PCN0B04RD9TC0001- 02008月23日1TD3297PCN0B04RDPTA0001- 05008月14日1TD3297PCN0B04RDETB0001- 05008月26日1TD3297PCN0B04RDSTA0001- 10008月15日1TD3297PCN0B04RDFTD0001- 10008月30日1TD3297PCN0B04RDWTA0001- 10002、判断TCON板LP6贴装方向是否错误将整机后壳打开后，按照下图所示各步骤取下TCON板。
图13、判断贴片电感LP6是否贴错方向，电感上的引脚1和2应位于下图所示的对角线上，如在其它方向对角线上则电感贴装方向错误。
图24、如果确认为LP6贴装方向错误，直接更换TCON板,然后将旧板带回，分公司将电感更换，修复的TCON板用于下一个用户的维修更换。
在维修过程中，如发现个别片式电路\TPS65161\TP\JK\ROH （1051029）损坏，从总部免费申请。
TCLLED液晶彩电81-PBE024-PW4电源+背光灯二合一板原理与维修（三）
TCLLED液晶彩电81-PBE024-PW4电源+背光灯二合一板原理与维修（三）TCL LED 液晶彩电 81-PBE024-PW4 电源+背光灯二合一板原理与维修（三）电子报昨天3、开关机控制电路开关机电路如图4右上侧所示，由Q404、Q403组成+12V/2A 输出电压控制电路。
1）、开机状态开机时，PS-ON控制信号为高电平时，使Q404、Q403导通，输出+12V/2A电压，为主电路板等负载电路供电。
同时主板向电源板送来BL-ON点灯高电平和DIM亮度调整电压，背光灯驱动电路启动，背光灯点亮。
2）、待机状态待机时，PS-ON控制信号变为低电平，使Q404、Q403截止，停止输出+12V/2A电压。
同时主板向电源板送来BL-ON点灯低电平和DIM亮度调整低电压，背光灯驱动电路停止工作。
4、+3.3V电压形成电路+3.3V电压形成电路以MC34063A(IC4)为核心组成。
+12VB电压为MC34063的6脚提供电源而启动工作，从2脚输出脉冲电压，在L401两端储存和释放能量，经C407滤波后产生+3.3V电压，为主板控制系统供电。
1）、MC34063简介MC34063是降压、升压、电压极性反转等多功能集成电路，内部电路方框图见图6所示。
内置1.25V电压基准器、电压比较器、振荡器、反相器、锁存器、驱动级和输出级组成，其外部封装形式常见的有DIP-8(双列直插式)与SO-8(用于表面贴装的小外形封装)两种方式，其引脚功能和对地参考电压见表2所示。
2）、振荡器MC34063的振荡器由3脚外接定时电容C425及内部电路组成，其充放电过程由内部振荡器决定。
定时电容上的电压波形频率约为75kHz的锯齿波。
振荡器工作时，电容C425充电，形成锯齿波形的上升沿，振荡器输出高电位；当电容C425放电时，振荡器输出低电位。
图中电阻R435//R436的作用是峰值电流检测，当其上电压大于300mV时，即通过电阻R435//R436的电流超过1.5A时，无论电容是充电还是放电，振荡器都停止工作。
TCLLED液晶彩电81-PBE024-PW4电源+背光灯二合一板原理与维修（四）
TCLLED液晶彩电81-PBE024-PW4电源+背光灯二合一板原理与维修（四）三、背光灯电路工作原理TCL81-PBE024-PW4电源+背光灯二合一板的LED背光灯驱动电路如图4下部所示，由MP3394(IC5)为核心的驱动控制电路、由开关管Q603、储能电感L601、续流D600、D601、滤波C614、C623为核心组成的升压电路和IC5的8~11脚内部的均流控制电路三部分组成。
将+12VA电压提升后，为LED背光灯串正极供电，将背光灯点亮，并对LED背光灯串的电流进行调整，确保LED背光源均匀稳定。
1、驱动控制电路驱动控制电路由MP3394(IC5)为核心组成，+12VA经R601降压后为IC5的15脚供电，经内部稳压器稳压后从16脚输出5.8V电压，为IC5内外电路供电。
1）、MP3394简介MP3394是LED背光灯驱动控制电路，内部电路方框图见图7所示，内含稳压器、振荡器、逻辑控制、驱动输出、点灯使能控制、LED背光灯串电流控制、亮度调整等电路，具有升压电路过流、过压保护和背光灯串开路、短路保护、欠压锁定和热关断功能。
升压升压驱动和4路LED均流控制电路，LED灯串电流和工作频率由外部电路设定，LED灯串电流调节精度可达到2.5%。
输入电压在5V到28V之间，脉宽调制PWM调光，采用TSSOP16EP、SOIC16和SOIC20三种封装方式，16脚和20脚封装的引脚功能见表3所示。
本背光灯驱动采用16脚封装形式。
2）、启动工作过程开关电源输出的+12VA经L602、C601~C603退偶滤波后，一是为升压输出电路供电；二是经R601降压后为IC5的15脚供电，经内部电路稳压器稳压后，产生5.8V的VCC电压，为IC5内外电路供电。
遥控开机后主板送来的BL-ON点灯电压经R603与R604分压后送到IC5的2脚，亮度调整DIM电压经R608与R609分压后送到IC5的3脚，背光灯电路启动工作，一是从14脚输出升压激励脉冲，推动升压输出电路工作，为LED背光灯串正极供电；二是从8~11脚输出均流控制电压，对LED背光灯串负极电流进行控制。
创维39e580f恒流板技改
创维39e580f恒流板技改概述创维39e580f是一款智能电视，其恒流板是保证电视正常工作的重要组成部分。
本文将介绍对创维39e580f恒流板进行技改的相关内容，包括技改的目的、具体步骤、所需材料和注意事项等。
技改目的创维39e580f恒流板技改的目的在于提升电视的性能和稳定性，增强其对电流的控制能力，并优化电路设计，以提高电视的使用寿命和画质表现。
技改步骤步骤一：准备工作1.确保工作环境安全，使用静电防护措施，避免静电对电路的损害。
2.关闭电视电源，并拔掉电源线。
3.准备所需的工具和材料，包括螺丝刀、焊接工具、电阻器等。
步骤二：拆卸恒流板1.打开电视背面的螺丝，将电视背板取下。
2.找到恒流板的位置，拆下恒流板并将其与电视主板断开连接。
步骤三：替换元件1.检查恒流板上的元件，特别是电容和电阻等是否有损坏或老化的情况。
如有需要，将其替换为新的元件。
2.根据技改的目的，选择合适的电容和电阻进行替换。
可以参考电视厂商提供的技术规格书或咨询专业技术人员。
步骤四：优化电路设计1.分析原有电路设计存在的问题，并进行优化。
例如，可以增加滤波电容、改善电路的接地等。
2.根据优化的方案，对恒流板进行电路布线调整和元件位置调整。
步骤五：焊接和组装1.根据优化后的电路设计，进行焊接工作。
注意焊接时的温度和时间控制，避免对电路和元件造成损坏。
2.将焊接好的恒流板与电视主板重新连接，并将其安装回电视背板。
3.检查各个连接处是否牢固，确保没有松动或短路的情况。
步骤六：测试和调试1.连接电视电源，并打开电视。
2.使用专业的测试仪器对恒流板进行测试，检查电流控制能力和稳定性是否得到提升。
3.如有需要，调试电路参数，以达到最佳的工作状态。
所需材料•螺丝刀•焊接工具•电阻器•电容器•测试仪器注意事项1.在进行技改时，务必小心操作，避免损坏电视和电路。
2.如果对电路设计和焊接技术不熟悉，建议咨询专业技术人员或寻求帮助。
3.在进行焊接时，注意安全，避免烫伤和触电等事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
近年新款笔记本都配置了[font=ˎ]LED显示屏，其鲜艳的色彩，超高的亮度，以及超低的节电让人爱不释手。
而几年前的老款机器随着使用的年限的增加，屏幕亮度开始降低，发黄。
那么，能否让老屏重新焕发青春呢？
答案当然是肯定的，无非是更换新的灯管或者新屏嘛。
那么，能不能在最经济的条件下，把老屏改装成[font=ˎ]LED显示屏呢？请跟着我一步一步把[font=ˎ]CCFL背光旧屏换成[font=ˎ]LED背光新屏吧。
不用买[font=ˎ]LED灯条，我们用打碎的[font=ˎ]14.1的[font=ˎ]LED屏灯及其驱动电路更换同样尺寸的[font=ˎ]LCD屏，原材料成本为[font=ˎ]0 ，废物利用，呵呵。
第一步。
把已经屏幕碎裂的坏屏而屏灯能够正常使用的[font=ˎ]LED屏找出四个电压信号，分别是：[font=ˎ]1正极（[font=ˎ]4.5到[font=ˎ]19v）；[font=ˎ]2负极（地）；[font=ˎ]3亮度开关信号（[font=ˎ]3v左右）；[font=ˎ]4亮度调节信号（[font=ˎ]3~5v）。
并测试其灯条能否正常点亮。
如图所示，此四点信号必须找出来，否则不能正常使用。
一般LED屏后面的电路右侧部分即是屏灯驱动。
按图把它剪掉即可使用。
在实际操作中，我们把正极加上5V电压，然后再从5v接一个大约2K左右的电阻，然后用这个电阻的另一端触碰亮度开关信号，其实只要找出来正负极，紧挨着的两点其中就有开关信号。
上网本的只要把开关信号加上即可点亮。
但是个别的14.1尺寸的要把开关信号和亮度调节信号同时并联在一起才可以点亮。
为了避免在测量中或者焊接时候短路，在电路中找出另外的接入点。
搞电子的不用细提，两点成短路状态的即是同一个接入点。
第二步，找出高压板上的四个电压接入点。
一般在高压板背面有标识。
即时没有其实也能找出来，这个不用细说了。
第三步，把坏屏上的LED灯管取出来取下。
因为此次试验的灯条U槽已经变形，所以只把灯条取出。
如果带U槽效果会更好
第四步，取出要改装的LCD灯管。
因为灯管的U 型槽太窄，不能放进LED灯条，所以我们废弃不用。
然后把LED灯条直接放进要改装的显示器原灯管下面的屏框上，记得用双面胶固定，免得使用中灯条移动。
把原来的屏灯后面的技术条按照原样固定，并找来带胶银色锡箔纸包好，免得漏光。
第五步，将LED驱动电路在屏后面适当位置用双面胶固定，注意要和屏背壳（A壳）的海绵垫错开位置，免费把屏压坏。
然后把四个信号点用漆包线对应连接好。
并做好绝缘。
此驱动电路特别超薄，和本身的屏幕驱动电路一样，不用担心把屏幕压变形。
第六步，把屏排线接好，试机，可以正常使用然后装机。
从效果上可以看出，屏灯关闭或者亮度调节都一切正常。
亮度还好。
唯一的缺陷是没有屏灯的U槽，以及灯条的不匹配，造成底部任务栏处可以看出颗粒状的光柱。
希望下一次找到适合的灯条时候可以改进。
试用心得：
亮度和LCD新屏一样，在4格上就和原来的老化的亮度相近
颜色比原来的要艳丽一些
省电效果明显，连适配器都不像原来那么热了，具体的没有原来的数据参照。
注意事项：
1改装前一定要测试灯条能否点亮
2装机前要测试屏灯开关、亮度调整
最重要的一点，还在保修期的不要乱改，免得失去保修资格。
否则，后果自负哦。
在这里的制作很粗糙，不过是抛砖引玉而已，希望大家有更好的方法改进效果
LED液晶电视中的背光灯采用的是发光二极管，这与LCD液晶电视背光灯采用冷阴极荧光灯完全不一样。
同时，两种不同的液晶电视背光灯与背光灯驱动电路的连接也完全不一样。
LED背光灯通常是将其若干只单个二极管串联形成灯条后接于背光灯驱动电路的输出电压接口上，而且灯条的数量较少；而LCD液晶电视中的背光灯通常采用将其中若干只灯管并联或全部并联后接在背光灯驱动电路的信号输出接口上。
通常来讲，LED液晶电视中的发光二极管开路或个别二极管击穿短路，不会导致电视机中所有背光灯驱动电路
不工作，只能导致与故障对应的那一组背光灯驱动电路不工作，使电视机屏幕局部出现光栅不正常现象。
LCD液晶电视只要其中一只背光灯开路或与驱动电路输出接口接触不良，均会造成背光灯驱动电路过流、过压保护电路启动，使电视机出现无光栅、有伴音故障。
买驱动板之前首先要弄清楚屏的型号，根据屏的类型来配驱动板。
配板时将屏号告诉卖家，才能配上能够使用的驱动板和烧录正确的程序。
拆下来的液晶屏是没有高压板的，原机的高压板一般安装在屏背板上，屏角有一根带插头的线插在一块小条板上的那个就是。
高压板的作用是点亮屏背光灯。
这种屏改装的电视一般都使用单独的适配器。
改装成液晶电视后电源就不能再使用笔记本电脑使用的电源适配器了，而是使用液晶显示器使用的那一种。
笔记本电脑使用的电源适配器一般为18v2A左右。
液晶电视或显示器使用的是12V功率选4A的。
我改过20寸的.不是这样改法.用上下各一条led高亮[亮白色的图更鲜艳]代替彪]原灯.用led启动扳代替原高压扳.灯条用双面胶贴在原灯架上..led灯正对导光板端面.两条的亮度都超亮.使用时还调低亮度.还在已用了近一
年了.花费了,灯条10元*2+灯板15元+邮费15元=50元,改后亮度比原来高很多.图象更清晰.鲜艳.夏天开机8时以上手摸背面只有微热.教训是改装时未注意.手指上的汗迹留在导光扳右下角边上.使用时纯白图时右下角稍暗一点..不注意还看不出来.所以没再重新处理了.我是在高压扳出故障时改的.所以特实惠.以后我的大液晶在出现高压扳故障或灯管坏.变暗再改了.。
