砌体结构课件
合集下载
砌体结构PPT幻灯片课件
墙体的厚度由三个方面决定：强度、稳定性、保温。 空心砖砌体又称为空斗墙，它具有自重轻，隔音保温性能好 的优点，但它的整体性和抗震性能差，强度也比较低，一般在 地震区不宜采用空斗墙。
砌筑方式
（1）实心砖砌体
（2）空心砖砌体
砌体结构8
第一节 砌体的组成材料及种类
二、石砌体
石材分为料石和毛石，石砌体又分为料石砌体、毛石砌体和毛石 混凝土砌体。
在砌体内配置钢筋，按配筋方式不同，配筋砌体主要有三种:
网状配筋砌体、纵向配筋砌体和组合组成材料及种类
网状配筋砌体：在砌体的水平灰缝内配置钢筋网, 称为网状配 筋砌体，也称为横向配筋砌体。 在砌体的竖向灰缝内配置纵向钢筋, 称为纵向配筋砖砌体。
由砌体和钢筋混凝土或钢筋砂浆构成的砌体称为组合砖砌体， 通常将钢筋混凝土或钢筋砂浆做面层。在墙体内设置钢筋混凝 土构造柱或在空心砌块内浇注钢筋混凝土的芯柱也是一种组合 砌体。
3、砂浆的特性
流动性（可塑性）
保水性 4、砂浆的强度等级
砂浆的强度等级用字母M表示，其后的数字表示砂浆强度大小, 单位为N/mm2。 砂浆的最低强度等级为M2.5。 M2.5、 M5.0、 M7.5、 M10、 M15。
五、砌体材料的耐久性要求
砌体材料除满足强度要求外，还要满足耐久性要求。
我国规范对在特定情况下的砌体材料强度还做了最低的规定要 求，在设计时要满足规范的要求。
2、砖的强度等级 块体的强度等级是根据标准试验方法所得到的抗压极限强 度划分的。 注：1.块体的强度等级是根据抗压强度平均值确定的， 与混凝土不同。 2.砖的强度等级的确定除了要考虑抗压强度外，还 要考虑抗折强度。
4
第一节 砌体的组成材料及种类
砖的强度等级用“MU”来表示，如MU10,MU表示砌体中的块体 强度等级的符号, 其后数字表示块体强度的大小, 单位为N/mm2。 如烧结砖 MU10、MU15、MU20、MU25、MU30； 蒸压灰砂砖（粉煤灰） MU10、MU15、MU20、MU25。 二、砌块 按材料分：普通混凝土空心砌块、轻集料混凝土空心砌块 粉煤灰空心砌块 煤矸石空心砌块 炉渣混凝土空心砌块 加气混凝土空心砌块 按外形尺寸和质量分为： 小型砌块（高度在350mm以下）、中型砌块（高度在 350mm～900mm ）、大型砌块（高度大于900mm ）
砌体结构ppt课件
中型砌块的高度一般为
850mm。不常用
大型砌块 高度大于900mm的称为
大型砌块。少见
精选课件
2.1 砌体材料
一、块体的种类 2、砌块
2）按孔洞率大小分类 实心砌块 无孔洞或空心率＜25﹪的砌块。 空心砌块 空心率≥25﹪的砌块。
2.1 砌体材料
3）按原材料和生产工艺分类
烧结砌块 烧结粘土砌块、烧结页岩砌块、烧结粉煤灰砌块
精选课件
一、块体的种类
1、砖 —常用
烧结普通砖
是由粘土、页岩、煤矸石 或粉煤灰为主要原料，经 过焙烧结而成的实心砖。
烧结煤矸石砖 烧结页岩砖 烧结粉煤灰砖 烧结粘土砖等
2.1 砌体材料
烧结多孔砖
是以煤矸石、页岩、粉煤灰或黏土 为主要原料，经焙烧而成，孔洞率 不大于35％，孔的尺寸小而数量多， 主要用于承重部位的砖。
砌体结构
第二章 砌体材料及其力学性能
2.1 砌体材料 2.2 砌体种类 2.3 砌体的力学性能 2.4 砌体的变形性能
精选课件
本章主要内容
1、块体与砂浆的种类及其强度等级与设计要求 2、砌体受压、受拉、受弯、受剪的性能和主要影响 因素，砌体在各种受力条件下的强度计算公式。 3、砌体的应力－应变关系、弹性模量、剪变模量、 线膨胀系数、收缩率和摩擦系数。
2）按生产工艺不同分为 烧结砖 蒸压砖 蒸养砖 免烧砖 碳化砖
精选课件
2.1 砌体材料
一、块体的种类 1、砖
3）按原材料不同分为
2.1 砌体材料
粘土砖（N） 页岩砖（Y） 粉煤灰砖（F） 煤矸石砖（M） 混凝土砖
灰砂砖、煤渣砖、矿渣砖、石膏砖、硅藻土砖
块材名称的称呼方法：生产工艺+原材料+规格类型
砌体结构-课件
砌体结构第一节材料性能第二节基本设计原则第三节承载力第四节混合结构设计第五节房屋部件第六节抗震设计要点砌体结构1材料性能砌体结构分类砌体结构材料◆无筋砌体：砖砌体、砌块砌体、石砌体◆配筋砌体：配有钢筋或钢筋混凝土的砌体。
网状和水平配筋砖砌体、组合砌体、配筋砌块砌体◆块体：普通砖、多孔砖、砌块、石材◆砂浆：水泥砂浆、混合砂浆、砌块专用砂浆◆钢筋◆混凝土1.烧结砖●烧结普通砖原料：粘土、煤矸石、页岩、粉煤灰标准规格：240mm x 115mm x 53mm适用范围：地上及地下结构●烧结多孔砖原料：同烧结普通砖，孔洞率不大于35%规格：KM1（190mm x 190mm x 90mm）、KP1（240mmx 115mm x 90mm）、KP2（240mm x 180mm x 115mm）适用范围：地上结构优点：减轻自重、减少砂浆用量、减少工时、节约粘土2.蒸压硅酸盐砖●蒸压灰砂普通砖原料：石英砂、石灰●蒸压粉煤灰普通砖原料：粉煤灰、石灰、石膏和集料3.混凝土砖●混凝土普通砖●混凝土多孔砖原料：水泥、砂、石强度等级：MU25、MU20、MU15适用范围：不得用于温度长期超过200、聚冷聚热和受酸性介质侵蚀的部位强度等级：MU30、MU25、MU20、MU15常用尺寸：多孔砖：240mm x 115mm x 90mm、240mm x 190mm x 90mm、190mm x 190mm x 90mm实心砖：240mm x 115mm x 53mm、240mm x 115mm x 90mm4.砌块●混凝土小型空心砌块原料：普通混凝土；孔洞率为25%~50%，单排孔和多排孔主要规格：390mm x 190mm x 190mm●轻集料混凝土空心砌块原料：普通混凝土（陶粒、火山灰混凝土）+煤渣、煤矸石5.石材●料石外形规则，高度及宽度不宜小于200mm●毛石形状不规则，中部厚度不应小于200mm强度等级：MU20、MU15、MU10、MU7.5、MU5砌块的厚度及空心率根据结构的承载力、稳定性、构造和热工要求确定强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20以边长为70mm的立方体试块的抗压强度表示1材料性能-砂浆砂浆定由胶结材料（石灰、水泥）和细骨料（砂）加水搅拌而成的混合物◆砂浆的作用a)将块体连接成整体而共同工作b)抹平块体表面而使砌体受力均匀c)填满块体间缝隙，提高砌体的保温性和抗冻性◆砂浆的分类a)水泥砂浆：水泥和砂拌合而成b)混合砂浆：水泥、掺和料和砂拌合而成c)非水泥砂浆：石灰和砂拌合而成d)砌块专用砂浆：掺入一定比例的掺和料和外加剂◆砂浆的特性a)流动性：砂浆的稠度（标准锤体沉入深度）砖砌体：70mm~100mm砌块砌体：50mm~70mm石砌体：30mm~50mma)保水性：保持水分的能力，以分层度表示●砂浆的强度为28天龄期的边长为70.7mm的立方体试件的抗压强度指标；分为M15、M10、M7.5、M5、M2.5；●混合砂浆因添加了掺和料，强度比同等级的水泥砂浆高；1材料性能砂浆性能对比表材料强度汇总表砌体无筋砌体砖砌体砌块砌体石砌体配筋砌体配筋砖砌体组合砌体配筋砌块砌体砌筑方法：●一顺一顶●梅花顶●三顺一顶墙体厚度：120mm（半砖）、240mm（1砖）、370mm（1砖半）、490mm（2砖）、620mm（2砖半）、740mm（3砖）水平网状配筋砌体混凝土或砂浆面层组合砌体钢筋混凝土构造柱组合墙在水平灰缝中配置钢筋网片偏心距超限的外侧配置钢筋设置间距≤4m的构造柱提高轴心抗压承载力提高偏心抗压承载力提高砖墙的承载力及抗震性1材料性能-砌体配筋砌块砌体：在竖向孔洞中设置竖向钢筋，配以水平分布钢筋和箍筋，然后灌注混凝土形成配筋砌块砌体。
2024版年度砌体结构PPT课件演示
随着数字化技术的不断发展，未来砌体结构将更加注重智 能化发展，实现设计、施工和运维的智能化管理和优化。
26
THANK YOU
感谢观看
2024/2/3
27
2024/2/3
BIM技术
通过BIM技术实现砌体结构的三维建模、碰撞检测、施工进度模 拟等功能，提高设计效率和准确性。
智能化设计软件
利用人工智能和机器学习技术，开发智能化设计软件，实现砌体 结构的自动设计和优化。
3D打印技术
将3D打印技术应用于砌体结构，可以实现复杂形状和个性化需 求的快速建造。
25
高性能混凝土砌块
01
具有高强度、高耐久性和优良的抗震性能，可用于高层建筑和
重载结构。
纤维增强水泥基复合材料
02
通过添加纤维材料改善水泥基材料的韧性和抗裂性，提高砌体
的整体性能。
轻质隔墙板
03
采用轻质材料制成的隔墙板，具有重量轻、安装便捷、隔音效
果好等优点，适用于现代建筑中的非承重墙。
24
数字化技术在砌体结构中的应用
18
05
砌体结构加固与改造技术
2024/2/319ຫໍສະໝຸດ 加固方法及适用条件01
钢筋混凝土外加层加固法
适用于原砌体结构承载能力不足或需要提高抗震性能的情况。通过在原
砌体结构外侧增加钢筋混凝土层，提高结构的整体性和承载能力。
2024/2/3
02 03
钢筋网砂浆面层加固法
适用于原砌体结构墙面存在裂缝或剥蚀等病害，需要提高墙体的承载能 力和耐久性。通过在墙面铺设钢筋网并抹砂浆面层，增强墙体的整体性 和稳定性。
采用一顺一丁、梅花丁或三顺 一丁等组砌方法，保证砌体整
体性。
26
THANK YOU
感谢观看
2024/2/3
27
2024/2/3
BIM技术
通过BIM技术实现砌体结构的三维建模、碰撞检测、施工进度模 拟等功能，提高设计效率和准确性。
智能化设计软件
利用人工智能和机器学习技术，开发智能化设计软件，实现砌体 结构的自动设计和优化。
3D打印技术
将3D打印技术应用于砌体结构，可以实现复杂形状和个性化需 求的快速建造。
25
高性能混凝土砌块
01
具有高强度、高耐久性和优良的抗震性能，可用于高层建筑和
重载结构。
纤维增强水泥基复合材料
02
通过添加纤维材料改善水泥基材料的韧性和抗裂性，提高砌体
的整体性能。
轻质隔墙板
03
采用轻质材料制成的隔墙板，具有重量轻、安装便捷、隔音效
果好等优点，适用于现代建筑中的非承重墙。
24
数字化技术在砌体结构中的应用
18
05
砌体结构加固与改造技术
2024/2/319ຫໍສະໝຸດ 加固方法及适用条件01
钢筋混凝土外加层加固法
适用于原砌体结构承载能力不足或需要提高抗震性能的情况。通过在原
砌体结构外侧增加钢筋混凝土层，提高结构的整体性和承载能力。
2024/2/3
02 03
钢筋网砂浆面层加固法
适用于原砌体结构墙面存在裂缝或剥蚀等病害，需要提高墙体的承载能 力和耐久性。通过在墙面铺设钢筋网并抹砂浆面层，增强墙体的整体性 和稳定性。
采用一顺一丁、梅花丁或三顺 一丁等组砌方法，保证砌体整
体性。
砌体结构课件
2
第一章 概 述 第二章 砌体材料及种类 第三章 砌体的力学性能 第四章 砌体构件承载力计算 第五章 砌体结构房屋墙体设计 第六章 过梁与挑梁的设计 第七章 砌体结构房屋抗震设计简述
3
第二节 砌体材料及其砌体的力学性能
一、砌体的块材 １. 砖
我国目前用于砌体结构的砖主要可分为烧结砖和非烧结砖两大类。烧结 砖可分为烧结普通砖与烧结多孔砖，一般是由粘土、煤矸石、页岩或粉煤灰 等为主要原料，压制成土坯后经烧制而成。烧结普通砖重力密度在 16～18 kN／m3 之间，具有较高的强度，良好的耐久性和保温隔热性能，且生产工 艺简单，砌筑方便，故生产应用最为普遍，但因为占用和毁坏农田，在一些 大中城市现已逐渐被禁止使用。
中国是砌体大国，在历史上有举世闻名的万里长城，它是两千多万年前 用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一；有在春秋战国时期就 已兴修水利，如今仍然起灌溉作用的秦代李冰父子修建的都江堰水利工程所 示)；
在 1400 年前由料石修建的现存河北赵县的安济桥，这是世界上最早的 单孔敞肩式石拱桥，净跨为 7.02m，宽约 9m，为拱上开洞，既可节约石材， 且可减轻洪水期的水压力，它无论在材料使用、结构受力、艺术造型和经济 上，都达到了相当高的成就，该桥已被美国土木工程学会选入世界第 12 个 土木工程里程碑。

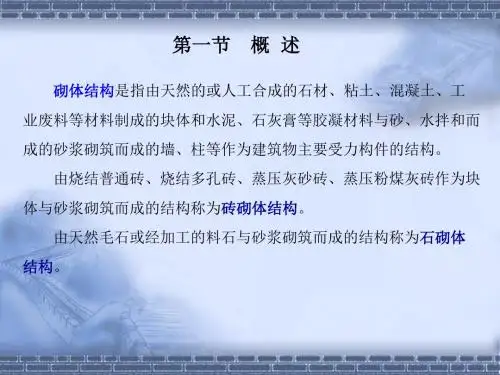

第一节 概 述
砌体结构是指由天然的或人工合成的石材、粘土、混凝土、工 业废料等材料制成的块体和水泥、石灰膏等胶凝材料与砂、水拌和而 成的砂浆砌筑而成的墙、柱等作为建筑物主要受力构件的结构。
由烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖作为块 体与砂浆砌筑而成的结构称为砖砌体结构。
由天然毛石或经加工的料石与砂浆砌筑而成的结构称为石砌体 结构。
砌体结构所用的主要材料来源方便，易就地取材。天然石材易于开 采加工；粘土、砂等几乎到处都有，且块材易于生产；利用工业固体废 弃物生产的新型砌体材料既有利于节约天然资源，又有利于保护环境。
第一章 概 述 第二章 砌体材料及种类 第三章 砌体的力学性能 第四章 砌体构件承载力计算 第五章 砌体结构房屋墙体设计 第六章 过梁与挑梁的设计 第七章 砌体结构房屋抗震设计简述
3
第二节 砌体材料及其砌体的力学性能
一、砌体的块材 １. 砖
我国目前用于砌体结构的砖主要可分为烧结砖和非烧结砖两大类。烧结 砖可分为烧结普通砖与烧结多孔砖，一般是由粘土、煤矸石、页岩或粉煤灰 等为主要原料，压制成土坯后经烧制而成。烧结普通砖重力密度在 16～18 kN／m3 之间，具有较高的强度，良好的耐久性和保温隔热性能，且生产工 艺简单，砌筑方便，故生产应用最为普遍，但因为占用和毁坏农田，在一些 大中城市现已逐渐被禁止使用。
中国是砌体大国，在历史上有举世闻名的万里长城，它是两千多万年前 用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一；有在春秋战国时期就 已兴修水利，如今仍然起灌溉作用的秦代李冰父子修建的都江堰水利工程所 示)；
在 1400 年前由料石修建的现存河北赵县的安济桥，这是世界上最早的 单孔敞肩式石拱桥，净跨为 7.02m，宽约 9m，为拱上开洞，既可节约石材， 且可减轻洪水期的水压力，它无论在材料使用、结构受力、艺术造型和经济 上，都达到了相当高的成就，该桥已被美国土木工程学会选入世界第 12 个 土木工程里程碑。
第一节 概 述
砌体结构是指由天然的或人工合成的石材、粘土、混凝土、工 业废料等材料制成的块体和水泥、石灰膏等胶凝材料与砂、水拌和而 成的砂浆砌筑而成的墙、柱等作为建筑物主要受力构件的结构。
由烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖作为块 体与砂浆砌筑而成的结构称为砖砌体结构。
由天然毛石或经加工的料石与砂浆砌筑而成的结构称为石砌体 结构。
砌体结构所用的主要材料来源方便，易就地取材。天然石材易于开 采加工；粘土、砂等几乎到处都有，且块材易于生产；利用工业固体废 弃物生产的新型砌体材料既有利于节约天然资源，又有利于保护环境。
砌体结构设计PPT课件
局部受压承载力计算方法
弹性地基梁法
01
将局部受压区域视为弹性地基上的梁，通过求解梁的挠度和内
力来计算局部受压承载力。
叠加法
02
将局部荷载分解为多个集中力或分布力，分别计算其对结构的
影响，然后叠加得到总的局部受压承载力。
有限元法
03
利用有限元软件对砌体结构进行建模和分析，模拟局部受压过
程并计算承载力。
验算方法
包括静力法、动力法以及有限元法等。其中，静力法是最常用的方法，它通过建立砌体结构的力学模型，计算其 在各种荷载作用下的内力和变形，从而判断其稳定性。动力法主要用于考虑地震等动力荷载对砌体结构稳定性的 影响。有限元法是一种数值分析方法，可以对复杂砌体结构进行精确分析。
构造措施加强稳定性
设置圈梁和构造柱
抗震设计与构造要求
地震作用对砌体结构影响
1 2
地震波传播与结构振动
地震波通过地基传播至砌体结构，引起结构振动 和变形。
惯性力与结构破坏
地震作用产生的惯性力可能导致砌体结构出现裂 缝、倒塌等破坏。
3
地基失效与结构失稳
地震可能导致地基失效，进而引起砌体结构整体 失稳。
抗震设计基本原则和方法
总体设计原则
裂缝宽度验算
根据结构类型和荷载情况，确定裂缝 宽度的限值，并进行验算。
变形验算
振动验算
对于受动力荷载作用的结构，需进行 振动验算，确保结构的稳定性和舒适 度。
考虑结构在荷载作用下的变形，确定 变形限值并进行验算。
04
墙柱高厚比和稳定性验算方法
墙柱高厚比概念及影响因素
墙柱高厚比定义
指墙、柱的计算高度H0与其厚度h的 比值，即β=H0/h。它是影响砌体结 构稳定性的重要因素。
砌体结构PPT课件
砌体的受压性能
砌体受压破坏形态
轴心受压、小偏心受压、大偏心受压等破坏形态及其特点。
砌体抗压强度
影响砌体抗压强度的主要因素，如块体强度、砂浆强度、砌筑质 量等。
砌体受压承载力计算
受压承载力计算公式、计算步骤和注意事项。
砌体的受拉、受弯和受剪性能
01
02
03
砌体受拉性能
砌体受拉破坏形态、抗拉 强度及其影响因素。
砌体受弯性能
砌体受弯破坏形态、抗弯 强度及其影响因素。
砌体受剪性能
砌体受剪破坏形态、抗剪 强度及其影响因素。
砌体的变形性能
砌体弹性模量
反映砌体抵抗弹性变形能 力的指标，与块体类型、 砂浆强度等因素有关。
砌体收缩和徐变
砌体在长期使用过程中的 变形现象，影响因素及控 制措施。
砌体温度变形
温度变化对砌体变形的影 响，以及相应的控制措施。
构造措施
采取必要的构造措施，如设置圈梁、构造柱、加强墙体连接等， 提高砌体结构的整体性和抗震性能。
节点详图设计
对关键节点进行详细设计，绘制节点详图，明确钢筋配置和连接方 式等。
施工图绘制
根据设计结果和节点详图，绘制砌体结构房屋的施工图，包括平面 图、立面图、剖面图、钢筋图等。
THANKS
感谢观看
内力分析与截面设计
内力分析
通过结构分析软件，对砌体结构房屋进行内力分 析，得到各构件的内力分布和大小。
截面设计
根据内力分析结果，对各构件进行截面设计，包 括墙厚、柱截面尺寸、梁截面高度和宽度等。
配筋设计
根据截面设计结果和构造要求，进行配筋设计， 确定钢筋的种类、直径、间距和数量等。
构造措施与施工图绘制
结构方案与选型布置
砌体结构ppt课件
硅酸盐砌块 石膏砌块
加气混凝土砌块 非承重内隔墙
主规格：390×190×190 空心率： 25﹪～50﹪ 简称混凝土砌块或砌块 12
一、块体的种类
2.1 砌体材料
3、石
分类：•（按其加工后的外形规则程度）可分为料石和毛石 •（按容重）重质岩石、轻质岩石
重质岩石
花岗岩、砂岩、石灰石 重力密度≥18kN/m3，高强度、 高抗冻性和抗气性、高传热性
混合砂浆
成分：水泥+石灰+砂+水 特点：保水性和和易性比水泥砂浆好，强度比石灰砂 浆高，易于砌筑； 适用性：适用于砌筑一般的墙、柱等结构构件。
非水泥砂浆 成分：石灰+砂+水
（石灰砂浆） 特点：保水性好、流动性好、但强度低、耐久性差； 适用性：适用于低层建筑和不受潮的地上砌体中。
专用砂浆
成分：水泥+砂+水+掺和料+外加剂
微孔砖 通过掺入成孔材料（如聚苯乙烯微珠、锯末等） 经焙烧，在砖内形成微孔的砖
多孔砖 空心砖
孔洞率≥ 25﹪，孔的尺寸小而数量多的砖。
常用于承重部位，规格有M型砖和P型砖两种。
孔洞率≥40﹪，孔的尺寸大而数量少的砖。
常用于非承重部位，有水平孔非承重空心砖和垂直孔 承重空心砖。
5
一、块体的种类 1、砖
2
第一节 砌体材料
• 块体（砖、石材、砌块） • 砂浆（普通砂浆、专用砂浆） • 钢筋 • 混凝土（普通混凝土、砌块灌孔混凝土）
3
一、块体的种类
2.1 砌体材料
建筑用人造小型块材，外形多为直角六面体。
砖
其长度不超过365mm，宽度不超过240mm，高度不超
过115mm。
《砌体结构》PPT课件
《砌体结构》PPT课 件
目录
• 砌体结构概述 • 砌体材料及其性能 • 砌体结构设计与计算 • 砌体结构施工技术与质量控制 • 砌体结构抗震性能分析 • 现代新型砌体结构技术展望
01
砌体结构概述
定义与特点
定义
由砖、石或砌块等砌体材料通过 砂浆等黏结材料连接而成的建筑 结构。
特点
取材方便、造价低廉、耐久性好 、隔热保温性能优良。
震害实例分析与经验教训
震害实例分析
通过对历史地震中砌体结构的震害实 例进行分析，总结震害特点和规律， 为抗震设计提供借鉴。
经验教训
重视抗震概念设计，加强结构整体性 和延性设计；注重施工质量和细节处 理，确保抗震措施的有效实施；加强 抗震科研和技术创新，提高砌体结构 的抗震性能。
06
现代新型砌体结构技术展望
隔热保温性能优良
砌体材料具有良好的隔热保温 性能，使得室内环境更加舒适 。
应用领域
广泛应用于住宅、办公楼、学 校、医院等民用建筑以及工业 厂房、仓库等工业建筑。
耐久性好
砌体结构具有良好的耐久性， 能够抵抗风雨侵蚀和自然灾害 的破坏。
环保节能
砌体材料可回收利用，符合环 保节能的要求。
02
砌体材料及其性能
高性能材料和复合墙体技术
1 2
高性能混凝土砌块
采用优化配合比设计，提高砌块抗压、抗拉、抗 折等力学性能，同时改善耐久性和耐候性。
纤维增强砌体
在砌块或砂浆中添加纤维材料，如钢纤维、碳纤 维等，提高砌体的韧性和抗震性能。
3
复合墙体技术
将不同材料、不同性能的墙体进行复合，形成具 有优异力学性能和功能性的复合墙体，如夹心保 温墙、钢构复合墙等。
01
目录
• 砌体结构概述 • 砌体材料及其性能 • 砌体结构设计与计算 • 砌体结构施工技术与质量控制 • 砌体结构抗震性能分析 • 现代新型砌体结构技术展望
01
砌体结构概述
定义与特点
定义
由砖、石或砌块等砌体材料通过 砂浆等黏结材料连接而成的建筑 结构。
特点
取材方便、造价低廉、耐久性好 、隔热保温性能优良。
震害实例分析与经验教训
震害实例分析
通过对历史地震中砌体结构的震害实 例进行分析，总结震害特点和规律， 为抗震设计提供借鉴。
经验教训
重视抗震概念设计，加强结构整体性 和延性设计；注重施工质量和细节处 理，确保抗震措施的有效实施；加强 抗震科研和技术创新，提高砌体结构 的抗震性能。
06
现代新型砌体结构技术展望
隔热保温性能优良
砌体材料具有良好的隔热保温 性能，使得室内环境更加舒适 。
应用领域
广泛应用于住宅、办公楼、学 校、医院等民用建筑以及工业 厂房、仓库等工业建筑。
耐久性好
砌体结构具有良好的耐久性， 能够抵抗风雨侵蚀和自然灾害 的破坏。
环保节能
砌体材料可回收利用，符合环 保节能的要求。
02
砌体材料及其性能
高性能材料和复合墙体技术
1 2
高性能混凝土砌块
采用优化配合比设计，提高砌块抗压、抗拉、抗 折等力学性能，同时改善耐久性和耐候性。
纤维增强砌体
在砌块或砂浆中添加纤维材料，如钢纤维、碳纤 维等，提高砌体的韧性和抗震性能。
3
复合墙体技术
将不同材料、不同性能的墙体进行复合，形成具 有优异力学性能和功能性的复合墙体，如夹心保 温墙、钢构复合墙等。
01
砌体结构讲义.ppt
对于地面以下或防潮层以下的砌体，按其潮湿程度，
《砌体规范》规定了用材料的最低强度等级，
二．砌体的种类
（一）．砖砌体 1．砌筑方式：一顺一顶、三顺一顶、五顺一顶、空
斗墙等（承重墙已取消空斗墙） 2．标准墙厚： 实 心 墙 120 、 240 、 370 、 490 、 620 、 740 及 180 、
300、420 空心砖120、200 3．砌筑原则：不得出现竖向通缝
(二)、石砌体 料石砌体 毛石砌体 毛石砼砌体——在模板内交替浇筑不规则的毛石层及砼层而成
的，用于毛石砼中的砼，其含砂量应比普通砼高，通常每 浇筑120—150砼即设毛石一层。
（三）、配筋砌体 ——提高砌体强度或当构件截面尺寸受到限制时，可在砌
• （2）M15、M10、M7.5、M5、M2.5，M表示砂浆 • 注：验算施工阶段未硬化的新砌体强度时，按砂浆强度为0计算。
4．选用原则：
• （1）有足够的强度 • （2）有较好的和易性 • （3）有较好的保水性 • （4）砌体材料（砖石、砌块）强度等级高
于砂浆等级
对于六层及六层以上房屋的外墙、潮湿房间的墙，以及 受振动或层高大于6m的墙、柱，从耐久性要求出发， 考虑到强度等级低的材料易腐蚀风化，《砌体规范》 规定了材料最低强度等级：砖≥MU10；砌块≥MU7.5； 石材≥MU30；砂浆≥M5。
• 2、配筋砌块砌体 • （1）约束配筋砌块砌体——仅在砌体墙体的转角、接
头部位及较大洞口的边缘设置竖向钢筋，并在这些部 位设置一定数量的钢筋网片，主要用于中低层建筑
• （2）均匀配筋砌块砌体
三、砌体的受压性能
• 1．破坏特点：单块砖出现裂缝――竖向连续裂缝
――通缝
• 2.受压应力状态： • （1）单砖在砌体内不是均匀受压，而是受弯和受
《砌体规范》规定了用材料的最低强度等级，
二．砌体的种类
（一）．砖砌体 1．砌筑方式：一顺一顶、三顺一顶、五顺一顶、空
斗墙等（承重墙已取消空斗墙） 2．标准墙厚： 实 心 墙 120 、 240 、 370 、 490 、 620 、 740 及 180 、
300、420 空心砖120、200 3．砌筑原则：不得出现竖向通缝
(二)、石砌体 料石砌体 毛石砌体 毛石砼砌体——在模板内交替浇筑不规则的毛石层及砼层而成
的，用于毛石砼中的砼，其含砂量应比普通砼高，通常每 浇筑120—150砼即设毛石一层。
（三）、配筋砌体 ——提高砌体强度或当构件截面尺寸受到限制时，可在砌
• （2）M15、M10、M7.5、M5、M2.5，M表示砂浆 • 注：验算施工阶段未硬化的新砌体强度时，按砂浆强度为0计算。
4．选用原则：
• （1）有足够的强度 • （2）有较好的和易性 • （3）有较好的保水性 • （4）砌体材料（砖石、砌块）强度等级高
于砂浆等级
对于六层及六层以上房屋的外墙、潮湿房间的墙，以及 受振动或层高大于6m的墙、柱，从耐久性要求出发， 考虑到强度等级低的材料易腐蚀风化，《砌体规范》 规定了材料最低强度等级：砖≥MU10；砌块≥MU7.5； 石材≥MU30；砂浆≥M5。
• 2、配筋砌块砌体 • （1）约束配筋砌块砌体——仅在砌体墙体的转角、接
头部位及较大洞口的边缘设置竖向钢筋，并在这些部 位设置一定数量的钢筋网片，主要用于中低层建筑
• （2）均匀配筋砌块砌体
三、砌体的受压性能
• 1．破坏特点：单块砖出现裂缝――竖向连续裂缝
――通缝
• 2.受压应力状态： • （1）单砖在砌体内不是均匀受压，而是受弯和受
砌体结构图说PPT课件
墙、柱的允许高厚比[β] 值
（表2.1.1）
砌体类型
砂浆强度等级
墙
柱
无筋砌体
M2.5 M5.0 或 Mb5.0 或 Ms5.0 ≥M7.5 或 Mb7.5 或 Ms7.5
22
15
24
16
26
17
配筋砌块砌体
------
30
21
❖ 2、带壁柱墙、带构造柱墙高厚比验算：
1
度hT，在确定截面回转半径时，墙截面的翼缘宽度bf，按下列规定采用： 多层房屋，当有门窗洞口时，可取窗间墙宽度；当无门窗洞口时，每侧翼
3 柱间或相邻构造柱间的距离。设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙，当 b/S≥1/30时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点（b为圈梁宽度） 。当不满足上述条件且不允许增大圈梁宽度时，可按墙体平面外等刚度原则增加 圈梁高度，此时，圈梁仍可视为壁柱间墙或构造柱间墙的不动铰支点。
第11页/共79页
➢ 2.2、一般构造要求
支承在 墙、柱上的吊车梁、屋架及跨度大于 或等于下列数值的预制梁的端部，应采用锚固件 与墙、柱上的垫块锚固： 1、对应砖砌体为9m； 2、对于砌块和料石砌体为7.2m。
锚固件
墙 柱 预 埋 垫 块
≥7.2m（或≥9m）
第18页/共79页
锚固件
墙 柱 预 埋 垫 块
二、砌块砌体构造要求
二、砌块砌体构造要求
➢ 2.1、墙、柱的高厚比 ❖ 3、高厚比修正系数采用：
墙厚不大于240mm的自重墙，高厚比修正系数μ1 按下列规定采用： 1)墙厚为240mm时，μ1 取1.2,；墙厚为90mm时，μ1 取1.5；当墙厚为 （240mm≥h≥90mm）时，μ1按插入法取值。 2）上端为自由端墙的允许高厚比，除按上述规定提高外，尚可可提高30%。 3）对厚度小于90mm的墙，昂双面采用不低于M10的水泥砂浆抹面，包括面层的 墙厚不小于90mm时，可按墙厚等于90mm验算高厚比。 ❖ 4、门窗洞口墙高厚比修正系数采用： 对有门窗洞口的墙，允许高厚比修正系数，应符合下列要求： 1)允许高厚比修正系数，应按下式计算：
砌体结构课件
第一阶段：加载→单块砖内 出现细小裂缝 N1=50%～70%Nu 第二阶段：细小裂缝→穿过 几皮砖的连续裂缝 N2=80%～90%Nu 第三阶段：若干皮砖的连续 裂缝→贯通整个构件的纵向 裂缝，形成半砖小柱，失稳 破坏。 N3=Nu
二、受压砌体应力状态的分析
浆铺砌厚度和密实性不均匀，使单个块体不均匀受压，而处于压、弯、 剪复合状态。由于块体的抗弯、剪强度远低于抗压强度，因而较早出 现单个块体裂缝。块体抗压能力不能充分发挥，所以砌体的抗压强度 总低于块体。 块体与砂浆的交互作用使砖承受水平拉应力：两者弹性模 量和横向变形系数不一致，横向变形时，块体处于竖向受压、横向受 拉状态，从而降低了抗压强度。 在块体间的竖向灰缝处存在应力集中： 竖向灰缝不可能填满， 使得砂浆与块体的粘结力不足砌体的整体性削弱，造成块体间的竖向 灰缝存在剪应力和横向拉应力集中，导致块体受力更不利。
粘土砂浆等）； 特点：强度低、耐久性差；
适用：砌筑承受荷载不大的砌体或临时性建筑物、构筑
物的砌体。
2、砂浆的强度等级
强度等级：边长为70.7 mm的立方体试块在20±3℃环境下， 水泥砂浆在湿度为90%以上，水泥石灰砂浆在60%~80%条 等级分为：M15、M10、M7.5、M5和M2.5。 小型空心砌块砌筑和灌孔砼》（JC860/861-2000）的规定， 采用专用砂浆（Mb）和专用灌孔砼（Cb）。
1.1砌体结构的特点 一概念 砌体结构：由块体和砂浆砌筑而成的墙、柱作
为建筑物主要受力构件的结构。是砖砌体、砌 块砌体和石砌体结构的统称。
混合结构：工程结构中主要承重构件由不同
的结构材料所构成的结构。目前我国大多数多 层住宅等常采用砌体承重墙、混凝土楼（屋） 盖的砌体-混凝土的混合结构。
二、受压砌体应力状态的分析
浆铺砌厚度和密实性不均匀，使单个块体不均匀受压，而处于压、弯、 剪复合状态。由于块体的抗弯、剪强度远低于抗压强度，因而较早出 现单个块体裂缝。块体抗压能力不能充分发挥，所以砌体的抗压强度 总低于块体。 块体与砂浆的交互作用使砖承受水平拉应力：两者弹性模 量和横向变形系数不一致，横向变形时，块体处于竖向受压、横向受 拉状态，从而降低了抗压强度。 在块体间的竖向灰缝处存在应力集中： 竖向灰缝不可能填满， 使得砂浆与块体的粘结力不足砌体的整体性削弱，造成块体间的竖向 灰缝存在剪应力和横向拉应力集中，导致块体受力更不利。
粘土砂浆等）； 特点：强度低、耐久性差；
适用：砌筑承受荷载不大的砌体或临时性建筑物、构筑
物的砌体。
2、砂浆的强度等级
强度等级：边长为70.7 mm的立方体试块在20±3℃环境下， 水泥砂浆在湿度为90%以上，水泥石灰砂浆在60%~80%条 等级分为：M15、M10、M7.5、M5和M2.5。 小型空心砌块砌筑和灌孔砼》（JC860/861-2000）的规定， 采用专用砂浆（Mb）和专用灌孔砼（Cb）。
1.1砌体结构的特点 一概念 砌体结构：由块体和砂浆砌筑而成的墙、柱作
为建筑物主要受力构件的结构。是砖砌体、砌 块砌体和石砌体结构的统称。
混合结构：工程结构中主要承重构件由不同
的结构材料所构成的结构。目前我国大多数多 层住宅等常采用砌体承重墙、混凝土楼（屋） 盖的砌体-混凝土的混合结构。
砌体结构课件best
于120mm。纵向钢筋不宜小于4φ10，箍筋间距不宜大于300mm；
➢ 圈梁兼作过梁时，过梁部分的钢筋用量应按计算用量单独配置。
纵横墙交接处圈 梁连接构造
预制板在梁、墙上的搁置构造
楼板与圈梁、墙体的拉结 ❖ 当板的跨度大于4．8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结(图)。 ❖ 对于房屋端部大房间的楼盖，8度时房屋的屋盖和9度时房屋的楼、屋盖，以及圈梁设在板底的情况，其
9
L形过梁
矩形过梁
1 过梁 1.1 过梁的分类及应用范围
现浇钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
施工通道
加气混凝土块上不能直 接放置预制钢筋混凝土
过梁
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
圈梁兼过梁 圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
，也可将钢筋直接放在第一皮砖下面的砂浆层内（每半砖墙厚设置一根，不得少于3根），钢筋的间距不
大于120mm,要求伸入两端墙内不少于240mm，并设90°弯钩，埋在墙体的竖缝内。钢筋上下应抹不小于
30mm厚的砂浆层。梁高砌5～7皮砖且不小于1/4洞口跨度的高度。
适合跨度：钢筋砖过梁净跨宜为1.5～2.0m。
，插筋不应小于1φ14； ④芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。为提高墙体抗震受剪承载力而设置
的芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m。
（2）砌块房屋中替代芯柱的钢筋混凝土构造柱 当混凝土小型砌块房屋中，用钢筋混凝土构造柱替代芯柱时，替代芯柱的钢筋混凝土构造柱，应符合下列构造
中的钢筋混凝土预制板应相互拉结，并应与梁、墙或圈梁拉结。
➢ 圈梁兼作过梁时，过梁部分的钢筋用量应按计算用量单独配置。
纵横墙交接处圈 梁连接构造
预制板在梁、墙上的搁置构造
楼板与圈梁、墙体的拉结 ❖ 当板的跨度大于4．8m并与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结(图)。 ❖ 对于房屋端部大房间的楼盖，8度时房屋的屋盖和9度时房屋的楼、屋盖，以及圈梁设在板底的情况，其
9
L形过梁
矩形过梁
1 过梁 1.1 过梁的分类及应用范围
现浇钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
施工通道
加气混凝土块上不能直 接放置预制钢筋混凝土
过梁
预制钢筋混凝土过梁
1 过梁 1.1 过梁的分类及应用范围
圈梁兼过梁 圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
，也可将钢筋直接放在第一皮砖下面的砂浆层内（每半砖墙厚设置一根，不得少于3根），钢筋的间距不
大于120mm,要求伸入两端墙内不少于240mm，并设90°弯钩，埋在墙体的竖缝内。钢筋上下应抹不小于
30mm厚的砂浆层。梁高砌5～7皮砖且不小于1/4洞口跨度的高度。
适合跨度：钢筋砖过梁净跨宜为1.5～2.0m。
，插筋不应小于1φ14； ④芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。为提高墙体抗震受剪承载力而设置
的芯柱，宜在墙体内均匀布置，最大净距不宜大于2.0m。
（2）砌块房屋中替代芯柱的钢筋混凝土构造柱 当混凝土小型砌块房屋中，用钢筋混凝土构造柱替代芯柱时，替代芯柱的钢筋混凝土构造柱，应符合下列构造
中的钢筋混凝土预制板应相互拉结，并应与梁、墙或圈梁拉结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砌体材料及其力学性能 13.2 砌体结构构件的承载力计算 13.3 混合结构房屋的墙体设计 13.4 砌体结构中的过梁、圈梁及挑 梁 13.5 砌体结构的构造措施
13.1 砌体材料及其力学性能
砌体 ——是把块体和砂浆通过砌筑而成的结构材料。 砌体结构 ——系指将由块体和砂浆砌筑而成的墙、柱作为
中国是砌体大国，在历史上有举世闻名的万里长城，它是两千多万年 前用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一；
春秋战国时期就已兴修水利，如今仍然起灌溉作用的秦代李冰父子修 建的都江堰水利工程；
图1.8 万里长城
万里长城
图1.10 安济桥
都江堰 安济桥
河北定县开元寺塔于公元1055年建成，是当时世界上最高的砌体结构。 它高84.2m，共11层，平面为八边形，底部边长9.8m，采用砖砌双层筒体 结构体系。 1400年前由料石修建的现存河北赵县的安济桥（赵州桥），这是世界上最 早的单孔敞肩式石拱桥，净跨为37.02m，宽约9m，为拱上开洞，该桥已被 美国土木工程学会选入世界第12个土木工程里程碑。
基土的潮 湿程度
稍湿的 很湿的
烧结普通砖、蒸压灰砂砖
严寒地区
一般地区
MU10
MU10
MU15
MU10
混凝土砌块
MU7.5 MU7.5
石材
MU30 MU30
水泥砂浆
M5 M7.5
含水饱和的
MU20
MU15
MU10
MU40
M10
注：在冻胀地区，地面以下或防潮层以下的砌体，当采用多孔砖时，其孔 洞应用水泥砂浆灌实；当采用混凝土砌块时，其孔洞应采用强度等级不低于 Cb20的混凝土灌实。
3.砌块 原料：普通混凝土或轻骨料混凝土 主规格尺寸：390×190×190mm 空心率：20%～50% 强度等级： MU20、MU15、MU10、MU7.5、 MU5
4.石材 分类：（按容重）重质岩石、轻质岩石 （按其加工后的外形规则程度）可分为料石和毛石 强度等级： MU100、MU80、MU60、MU50~ MU20七级
图1.7 巴黎圣母院结构特征
建 成 于 公 元 537 年 的 位 于 伊 斯 坦 布 尔 的 索 菲 亚 大 教 堂 (Hagia Sophia)，是一座用砖砌球壳(直径约30 m，壳顶离 地约50 m)、石砌半圆拱和巨型石柱组成的宏伟砖石建筑。
(a)索非亚大教堂外观
(b)索非亚大教堂内部 (c)索非亚大教堂的结构体系 图1.5 索非亚大教堂
和M型砖（190×190×90） 多孔砖优点：可节约粘土、减少砂浆用量、提高工效、节省墙
体造价； 可减轻块体自重、增强墙体抗震性能 适用范围： 房屋上部结构（不宜用于冻胀地区地下部位）
2.非烧结硅酸盐砖（包括蒸压灰砂砖和蒸压粉煤灰砖 ） 原料：石灰和砂 尺寸：同烧结普通砖 适用范围： 不得用于长期受热200℃以上、受急冷急热和有酸性介质 侵蚀的建筑部位，MU15和MU15以上的蒸压灰砂砖可用于基 础及其他建筑部位，蒸压粉煤灰砖用于基础或用于受冻融 和干湿交替作用的建筑部位必须使用一等砖 强度等级： MU25、MU20、MU15、MU10
2. 对于五层及五层以上房屋的墙，以及受振动或层高大于6m的墙、 柱所用材料的最低强度等级：砖为MU10，砌块MU7.5，石材 MU30，砂浆M5。
3. 地面以下或防潮层以下的砌体，潮湿的房间的墙，按规范选择材 料。
砌体的材料及其强度等级
表1 地面以下或防潮层以下的砌体、潮湿房间墙体所用材料的最低强度等级
强度 较高
高 低
耐久性 好
较好 差
耐水性 好 差 无
3. 强度等级 按龄期28天的立方体（边长70.7mm）测得的抗压强度平均值，分为： M15、M10、M7.5、M5、M2.5五级。 施工阶段新砌筑的砌体强度可按砂浆强度为零确定其砌体强度
砌体材料的选择
1. 原则：因地置宜，就地取材，充分利用工业废料，并考虑建筑物 耐久性要求、工作环境、受荷性质与大小、施工技术水平等。
图1.12 开元寺塔
世界上最高的砌体结构办公用楼房是1891年在美国芝加哥建成的莫 纳德·洛克大楼(Monadnock Building)，它长62m，宽21m，高16层。 但由于当时的技术条件限制，其底层承重墙厚1.8m； 瑞士在50年代后期用抗压强度达60MPa、孔洞率为28%的多孔砖建 成19层和24层高的塔式住宅建筑，砖墙仅380mm厚。 各国对砌体结构材料的研究，使砌体结构在理论研究和设计方法上 取得了众多成果，推动了砌体结构的发展。
砂浆
1. 砂浆作用 (1)将单个的块体粘结成整体、促使构件应力分布均匀； (2)填实块体之间的缝隙，提高砌体的保温和防水性能，增强墙体 抗
冻性能
2. 砂浆分类 (1)水泥砂浆 ；(2)混合砂浆； (3)非水泥砂浆（石灰、粘土砂浆）
砂浆品种 水泥砂浆 混合砂浆 非水泥砂浆
塑性掺合料 无 有 有
和易保水性 差 好 好
图1.13 莫纳德·洛克大楼
13.1.1 砌体的材料及种类
一、 砌体材料 1.砌体材料 （1）块体材料 （2）块体材料强度等级 2.砂浆 （1）作用 （2）种类 （3）强度等级
块材材料
（1）烧结砖 烧结普通砖
原料：粘土、煤矸石、页岩或粉煤灰 标准砖尺寸：240×115×53 mm 强度等级：MU30、MU25、MU20、MU15、MU10 适用范围： 房屋上部及地下基础等部位 烧结多孔砖 原料：同烧结砖，但孔洞率不小于25% 尺寸：承重多孔砖目前主要采用P型砖（240×115×90）
建筑物主要受力构件的结构体系。
巴黎圣母院约建成1180年，建筑平面宽47m，深125m，可容纳万人。 采用的是以柱墩骨架、券拱等组成的砖石框架结构，墙体不承重。它的中殿要比同期 其他教堂的中厅高1/4～1/3的高度，使得中厅两侧的墙体要承受更大的风力； 飞扶壁是外墙外侧的既高又薄的扶壁，顶部呈弧形拱状，它越过侧廊屋顶，抵住中厅 骨架拱脚，可以承受通过四方肋形穹顶砖券拱传来的外推力以及施加于中厅侧墙的风 力；同时，它还能解脱两侧墙体的承重功能，使墙上可以开设各种形状的大玻璃窗。 飞扶壁不仅受力合理，而且建筑造型美观，又有利于室内采光，在结构上是一个了不 起的创造。巴黎圣母院后来建造的歌德式教堂所仿造，在西方曾风靡一时.
13.1 砌体材料及其力学性能
砌体 ——是把块体和砂浆通过砌筑而成的结构材料。 砌体结构 ——系指将由块体和砂浆砌筑而成的墙、柱作为
中国是砌体大国，在历史上有举世闻名的万里长城，它是两千多万年 前用“秦砖汉瓦”建造的世界上最伟大的砌体工程之一；
春秋战国时期就已兴修水利，如今仍然起灌溉作用的秦代李冰父子修 建的都江堰水利工程；
图1.8 万里长城
万里长城
图1.10 安济桥
都江堰 安济桥
河北定县开元寺塔于公元1055年建成，是当时世界上最高的砌体结构。 它高84.2m，共11层，平面为八边形，底部边长9.8m，采用砖砌双层筒体 结构体系。 1400年前由料石修建的现存河北赵县的安济桥（赵州桥），这是世界上最 早的单孔敞肩式石拱桥，净跨为37.02m，宽约9m，为拱上开洞，该桥已被 美国土木工程学会选入世界第12个土木工程里程碑。
基土的潮 湿程度
稍湿的 很湿的
烧结普通砖、蒸压灰砂砖
严寒地区
一般地区
MU10
MU10
MU15
MU10
混凝土砌块
MU7.5 MU7.5
石材
MU30 MU30
水泥砂浆
M5 M7.5
含水饱和的
MU20
MU15
MU10
MU40
M10
注：在冻胀地区，地面以下或防潮层以下的砌体，当采用多孔砖时，其孔 洞应用水泥砂浆灌实；当采用混凝土砌块时，其孔洞应采用强度等级不低于 Cb20的混凝土灌实。
3.砌块 原料：普通混凝土或轻骨料混凝土 主规格尺寸：390×190×190mm 空心率：20%～50% 强度等级： MU20、MU15、MU10、MU7.5、 MU5
4.石材 分类：（按容重）重质岩石、轻质岩石 （按其加工后的外形规则程度）可分为料石和毛石 强度等级： MU100、MU80、MU60、MU50~ MU20七级
图1.7 巴黎圣母院结构特征
建 成 于 公 元 537 年 的 位 于 伊 斯 坦 布 尔 的 索 菲 亚 大 教 堂 (Hagia Sophia)，是一座用砖砌球壳(直径约30 m，壳顶离 地约50 m)、石砌半圆拱和巨型石柱组成的宏伟砖石建筑。
(a)索非亚大教堂外观
(b)索非亚大教堂内部 (c)索非亚大教堂的结构体系 图1.5 索非亚大教堂
和M型砖（190×190×90） 多孔砖优点：可节约粘土、减少砂浆用量、提高工效、节省墙
体造价； 可减轻块体自重、增强墙体抗震性能 适用范围： 房屋上部结构（不宜用于冻胀地区地下部位）
2.非烧结硅酸盐砖（包括蒸压灰砂砖和蒸压粉煤灰砖 ） 原料：石灰和砂 尺寸：同烧结普通砖 适用范围： 不得用于长期受热200℃以上、受急冷急热和有酸性介质 侵蚀的建筑部位，MU15和MU15以上的蒸压灰砂砖可用于基 础及其他建筑部位，蒸压粉煤灰砖用于基础或用于受冻融 和干湿交替作用的建筑部位必须使用一等砖 强度等级： MU25、MU20、MU15、MU10
2. 对于五层及五层以上房屋的墙，以及受振动或层高大于6m的墙、 柱所用材料的最低强度等级：砖为MU10，砌块MU7.5，石材 MU30，砂浆M5。
3. 地面以下或防潮层以下的砌体，潮湿的房间的墙，按规范选择材 料。
砌体的材料及其强度等级
表1 地面以下或防潮层以下的砌体、潮湿房间墙体所用材料的最低强度等级
强度 较高
高 低
耐久性 好
较好 差
耐水性 好 差 无
3. 强度等级 按龄期28天的立方体（边长70.7mm）测得的抗压强度平均值，分为： M15、M10、M7.5、M5、M2.5五级。 施工阶段新砌筑的砌体强度可按砂浆强度为零确定其砌体强度
砌体材料的选择
1. 原则：因地置宜，就地取材，充分利用工业废料，并考虑建筑物 耐久性要求、工作环境、受荷性质与大小、施工技术水平等。
图1.12 开元寺塔
世界上最高的砌体结构办公用楼房是1891年在美国芝加哥建成的莫 纳德·洛克大楼(Monadnock Building)，它长62m，宽21m，高16层。 但由于当时的技术条件限制，其底层承重墙厚1.8m； 瑞士在50年代后期用抗压强度达60MPa、孔洞率为28%的多孔砖建 成19层和24层高的塔式住宅建筑，砖墙仅380mm厚。 各国对砌体结构材料的研究，使砌体结构在理论研究和设计方法上 取得了众多成果，推动了砌体结构的发展。
砂浆
1. 砂浆作用 (1)将单个的块体粘结成整体、促使构件应力分布均匀； (2)填实块体之间的缝隙，提高砌体的保温和防水性能，增强墙体 抗
冻性能
2. 砂浆分类 (1)水泥砂浆 ；(2)混合砂浆； (3)非水泥砂浆（石灰、粘土砂浆）
砂浆品种 水泥砂浆 混合砂浆 非水泥砂浆
塑性掺合料 无 有 有
和易保水性 差 好 好
图1.13 莫纳德·洛克大楼
13.1.1 砌体的材料及种类
一、 砌体材料 1.砌体材料 （1）块体材料 （2）块体材料强度等级 2.砂浆 （1）作用 （2）种类 （3）强度等级
块材材料
（1）烧结砖 烧结普通砖
原料：粘土、煤矸石、页岩或粉煤灰 标准砖尺寸：240×115×53 mm 强度等级：MU30、MU25、MU20、MU15、MU10 适用范围： 房屋上部及地下基础等部位 烧结多孔砖 原料：同烧结砖，但孔洞率不小于25% 尺寸：承重多孔砖目前主要采用P型砖（240×115×90）
建筑物主要受力构件的结构体系。
巴黎圣母院约建成1180年，建筑平面宽47m，深125m，可容纳万人。 采用的是以柱墩骨架、券拱等组成的砖石框架结构，墙体不承重。它的中殿要比同期 其他教堂的中厅高1/4～1/3的高度，使得中厅两侧的墙体要承受更大的风力； 飞扶壁是外墙外侧的既高又薄的扶壁，顶部呈弧形拱状，它越过侧廊屋顶，抵住中厅 骨架拱脚，可以承受通过四方肋形穹顶砖券拱传来的外推力以及施加于中厅侧墙的风 力；同时，它还能解脱两侧墙体的承重功能，使墙上可以开设各种形状的大玻璃窗。 飞扶壁不仅受力合理，而且建筑造型美观，又有利于室内采光，在结构上是一个了不 起的创造。巴黎圣母院后来建造的歌德式教堂所仿造，在西方曾风靡一时.
