阀式避雷器
避雷器的作用和分类各有哪些
避雷器的作用和分类各有哪些避雷器是用于保护电气设备免受雷电过电压和操作过电压损害的一种电器。
避雷器的作用是限制过电压以保护电气设备，其工作原理是泄流降压和钳电位（引导电位）两种方式。
避雷器按其发展的先后可分为：间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。
一、间隙避雷器间隙避雷器又称为空气间隙避雷器，它的发展历史比较早，早在19世纪80年代，就有使用间隙避雷器来保护一些发电厂和变电所的电气设备。
间隙避雷器通常由两个串联间隙组成，当雷电过电压或操作过电压出现时，两个串联间隙将放电，从而限制了过电压的发展。
二、管型避雷器管型避雷器是一种保护间隙避雷器，它的发展是在间隙避雷器的基础上进行的。
管型避雷器主要由内部间隙和外部间隙组成。
当过电压出现时，内部间隙放电，同时产生的电弧将被限制在管内，从而防止过电压的进一步发展。
然而，管型避雷器的动作电压比较高，因此它主要用于保护一些重要的电气设备。
三、阀型避雷器阀型避雷器是一种先进的过电压保护装置，它主要由多个非线性电阻片和串联间隙组成。
当过电压出现时，串联间隙放电，而非线性电阻片则将过电压限制在一定的范围内，从而有效地保护了电气设备。
由于阀型避雷器的动作速度快、通流容量大、无续流等特点，它被广泛应用于电力系统中。
四、氧化锌避雷器氧化锌避雷器是一种新型的过电压保护装置，它主要由氧化锌电阻片和均压环组成。
氧化锌电阻片具有良好的非线性特性，当过电压出现时，它的电阻会迅速减小，从而限制了过电压的发展。
同时，均压环的设计可以使氧化锌电阻片之间的电压分布更加均匀，从而提高了避雷器的性能。
由于氧化锌避雷器的动作速度快、通流容量大、无续流等特点，它被广泛应用于电力系统中。
阀式避雷器的分类及其主要特点
阀式避雷器的分类及其主要特点阀式避雷器按其用途可分为配电型（保护配电变压器用）、电站型（保护电站设备用）、线路型（限制输电线路向电站侵袭的雷电过电压和操作过电压）、旋转电机型（保护直接配电的发电机或电动机）。
按其间隙结构可分为普通阀式、磁吹式及限流型磁吹阀式避霄器三种。
按电流又可分为交流和直流避雷器。
一般评定阀式避雷器性能的主要参数有以下几个：（1）保护比：避雷器的保护水平，其值等于避雷器冲击放电电压或额定电流下的残压除以灭弧电压（峰值）。
保护比越小，表示避雷器能限制过电压的性能越好。
（2）切断比：其值等于避雷器工频放电电压下限值除以灭弧电压，切断比越小，表示避雷器保证切断续流、恢复绝缘强度的能力越大。
（3）通流容量：它表示避雷器能耐受一定波形的通过电流的能力，一般有模拟雷电电流和操作波电流两种。
一、普通阀式避雷器普通阀式避雷器主要由火花间隙（大多数为平板间隙）和碳化硅非线性电阻片组成，磁吹阀式和限流型磁吹阀式避雷器均以此为基础发展起来的。
普通阀式避雷器主要应用于配电型避雷器。
二、磁吹阀式避雷器随着高压输电的发展，当系统切合空载长线，断路器重燃时，输变电设备受到来自系统本身的所谓操作过电压的威胁，因此，发展了磁吹式阀式避雷器。
采用磁吹间隙，能限制雷电过电压，也可以限制操作过电压。
磁吹阀式避雷器，主要由磁吹间隙和碳化硅阀片所组成，设计了产生磁场的装置，以增加火花间隙的熄弧能力，性能比一般阴极压降熄弧的阀式避雷器好。
该种避雷器主要用于中压配电型避雷器，少数用于高压避雷器。
三、限流型磁吹阀式避雷器普通间隙和磁吹间隙两端无电压降，全靠碳化硅阀片限制放电电流，当残压降低时，续流也增加，在这种情况下，极易发生系统所固有的恢复电压，施加于阀片的负载也增加，往往会降低动作负载能力。
限流型磁吹阀式避雷器正是适应这种要求而发展起来的。
它的主要特点：（一）吸收能量由阀片和间隙两者分担，可进一步增加避雷器能量，提高避雷器的性能；（二）较高的续流遮断能力，可靠的熄灭操作过电压续流。
阀型避雷器

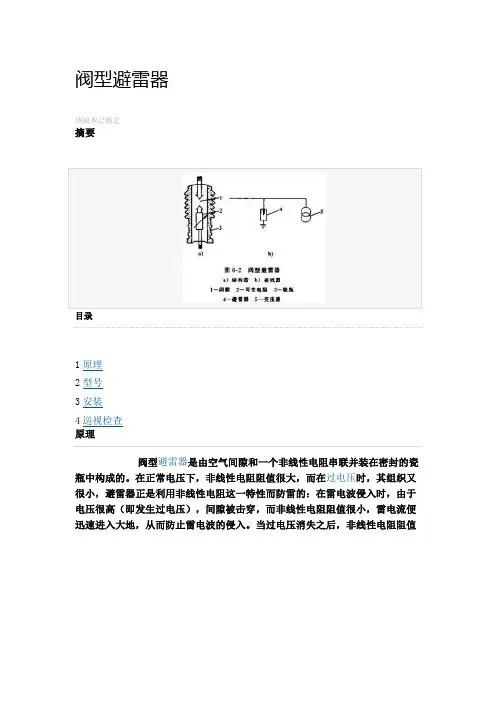

阀型避雷器该版本已锁定摘要目录1原理2型号3安装4巡视检查阀型避雷器是由空气间隙和一个非线性电阻串联并装在密封的瓷瓶中构成的。
在正常电压下，非线性电阻阻值很大，而在过电压时，其组织又很小，避雷器正是利用非线性电阻这一特性而防雷的：在雷电波侵入时，由于电压很高（即发生过电压），间隙被击穿，而非线性电阻阻值很小，雷电流便迅速进入大地，从而防止雷电波的侵入。
当过电压消失之后，非线性电阻阻值很大，间隙又恢复为断路状态。
随时准备阻止雷电波的入侵。
型号(1) FS型避雷器。
这是一种普通阀式避雷器，结构较为简单，保护性能一般，价格低廉，一般用来保护10kV及以下的配电设备。
如配电变{TodayHot}压器、柱上断路器、隔离开关、电缆头等。
(2) FZ型避雷器。
这种避雷器在火花间隙旁并联有分路电阻，保护性能好。
主要用于3～220kV电气设备的保护。
(3) FCD型避雷器。
这是一种磁吹式阀型避雷器，火花间隙不但有分路电阻，还有分路电容，保护性能较为理想，主要用于旋转电机的保护。
(4) FCD型避雷器。
也是一种磁吹式阀型避雷器，电气性能更好，专用于变电所高压电气设备的保护。
安装(1) 新装避雷器，首先应检查其电压等级是否与被保护设备相符。
(2) 新装和复装(无雷期退出运行)前，必须进行工频交流耐压试验和直流泄漏试验及绝缘电阻的测定，达不到标准要求的，不能使用。
(3) 安装前，应检查避雷器是否完好。
其瓷件应无裂纹、无破损；密封应完好，各节的连接应紧密；金属接触的表面应清除氧化层、污垢及异物，保护清洁。
(4) 安装时的线间距离应符合规定：3kV时46cm；6kV时69cm；10kV时80cm。
水平距离均应在40cm以上。
(5) 避雷器应对支持物保持垂直，固定要牢靠，引线连接要可靠。
(6) 避雷器的上、下引线要尽可能{HotTag}短而直，不允许中间有接头。
其截面不应小于规定值，铝线不小于25mm2，铜线不小于16mm2。
比较阀型避雷器和氧化锌避雷器的优缺点
比较阀型避雷器和氧化锌避雷器的优缺点11阀型避雷器的工作原理当系统正常时火花间隙将阀片电阻和工作母线隔离以免由工作电压在阀片电阻中产生的电流使阀片电阻烧坏。
一旦工作母线上的电压超过其击穿电压值时火花间隙将被击穿并引导雷电流通过阀片电阻泄入大地此时阀片电阻的阻值将自动变小以降低在其两端形成的残压。
雷电流消逝后作用在阀片电阻上的电压即为工频电压此时阀片电阻的阻值将自动变大限制了工频续流以促使电弧快速可靠熄灭。
2阀型避雷器由多个火花间隙和阀片电阻串联构成。
火花间隙极间距离小电场近似与均匀电场伏秒特性比较平坦易于实现绝缘配合。
且多个间隙使工频续流时电弧分段短弧相对长弧而言更易于切断提高了间隙绝缘强度的恢复能力。
阀片电阻的存在避免出现对绝缘不利的截波。
它的非线性使通过雷电流时呈现低电阻以限制避雷器的残压提高了保护性能通过工频续流时呈现高电阻电压一定以限制工频续流提高了灭弧性能。
21氧化锌避雷器的工作原理在工作电压作用下流经ZnO阀片的电流远小于1mA主要成分为电容电流相当于绝缘体不会使阀片烧坏所以可以不用串联间隙来隔离工作电压。
当作用在ZnO阀片上的电压超过某一值起始动作电压U1mA时将发生“导通”“导通”后ZnO阀片的电阻很小残压与流过它的电流大小基本无关。
当作用电压降到动作电压以下时ZnO阀片“导通”终止又相当于绝缘体因此不存在工频续流。
这就是MOA 可以做到无间而又无续流的原因。
雷电流过去即变为绝缘体故只有雷电流通过ZnO阀片与碳化硅SiC阀片相比ZnO阀片具有很理想的非线性伏安特性。
2与由SiC阀片和串联间隙构成的传统避雷器相比氧化锌无间隙避雷器具有下述优点①结构简单适合大规模自动化生产尺寸小重量轻造价低廉。
②保护性能优越。
由于ZnO阀片具有优异的伏安特性残压更低在整个过电压作用期间均能释放能量没有火花所以不存在放电时延具有很好的陡波响应特性特别适用于GIS气体绝缘变电站、直流系统的保护。
③耐重复动作能力强只吸收过电压能量不需吸收续流能量。
避雷器的组成及安装注意事项
避雷器的组成及安装注意事项1、什么是避雷器？避雷器主要用于保护发电厂、变电所的电气设备以及架空线路、配电装置等，是用来防护雷电产生的过电压，以免危及被保护设备的绝缘。
使用时，避雷器接在被保护设备的电源侧，与被保护线路或设备相并联，避雷器的接线图如图所示。
当线路上出现危及设备安全的过电压时，避雷器的火花间隙就被击穿，或由高阻变为低阻，使过电压对地放电，从而保护设备免遭破坏。
避雷器的形式主要有阀式避雷器和管式避雷器等。
2、阀式避雷器由哪几部分组成？它是怎样工作的？阀式避雷器主要由密封在瓷套内的多个火花间隙和一叠具有非线性电阻特性的阀片（又称阀性电阻盘）串联组成，阀式避雷器的结构如图所示。
阀式避雷器的工作原理：接于电力系统中运行的避雷器，由于火花间隙具有足够的对地绝缘强度，所以它不会被正常的工频电压所击穿，这时阀片就不会通过电流。
当电力系统出现了危险的过电压时，火花间隙很快被击穿，使雷电流很容易通过阀片引入大地。
这时作用在被保护设备上的电压只是避雷器的残压，从而达到保护电气设备的作用。
3、安装阀式避雷器时应注意哪些事项？1）安装前应对避雷器进行工频交流耐压试验、直流泄漏试验及绝缘电阻的测定，达不到标准时，不准投入运行。
2）阀式避雷器的安装，应便于巡视和检查，并应垂直安装不得倾斜，引线要连接牢固，上接线端子不得受力。
3）阀式避雷器的瓷套应无裂纹，密封应良好。
4）阀式避雷器安装位置应尽量靠近被保护设备。
避雷器与3～10kV变压器的最大电气距离，雷雨季经常运行的单路进线不大于15m，双路进线不大于23m，三路进线不大于27m。
若大于上述距离时，应在母线上设阀式避雷器。
5）安装在变压器台上的阀式避雷器，其上端引线（即电源线）最好接在跌落式熔断器的下端，以便与变压器同时投入运行或同时退出运行。
6）阀式避雷器上、下引线的截面都不得小于规定值，铜线不小于16mm2，铝线不小于25mm2，引线不许有接头，引下线应附杆而下，上、下引线不宜过松或过紧。
FS4避雷器使用说明书
一、用途FS系列阀式避雷器用作保护配电变压器和电缆头等电气设备免受大气过电压的损害。
它适用于：1、室内和室外：使用地点环境温度-40℃～+40℃。
2、使用地点海拔高度不超过1000m，高于1000m地区，采用高原型避雷器。
3、安装地点可能出现相对地最高工频电压不应大于避雷器的额定电压。
它不适用于：有严重污秽和剧烈振动的地方。
二、结构和性能FS系列避雷器由火花间隙和阀片呈单柱叠装在瓷套内，瓷套两端用橡皮密封。
为安装和接线设有铁夹及接线螺栓。
FS8系列避雷器为FS4系列避雷器的改型产品，其内部结构、电气特性与FS4系列相同，但具有以下特点：(1) 产品内部充入高纯度干燥氮气，防止电晕产生臭氧，从而保证产品性能稳定。
(2) 上部金属盖改用瓷盖式结构，解决了上部铁盖锈蚀问题。
(3) 采用特种螺栓从瓷套上端芽出接线，代替焊工金属上的接线端子，避免接线端子脱焊。
(4) 瓷套上端采用双层橡皮密封，保证密封性能可靠。
高原避雷器瓷套与铁盖采用金属与瓷件焊接密封，具有优良的密封性，因此可适用于任何海拔高度的地区。
三、使用条件□环境温度为±40℃□海拨高度不超过1000ｍ□电力系统频率50Hz或60Hz□安装地点最大风速为35m/s四、技术标准该系列避雷器性能符合国家标准“GB7327-87交流系统用碳化硅阀式避雷器”的要求，其主要性能见特性表。
五、技术参数1、避雷器在运行前后应做预防性试验，在运行中的避雷器每隔1～2年应做一次，其项目有：(1) 泄露电流的测量，于避雷器两端加以特性表中所规定的直流电压（直流电压的脉动不大于±1.5%），流过避雷器的泄露电流应符合特性表的规定。
(2) 绝缘电阻试验：用2.5kV摇表来测量其绝缘电阻，阻值不作规定，但每次试验结果应相近。
(3) 工频放电电压测量：在避雷器端加以50Hz交流电压，在能正确读出电压数值的前提下，从零值起均匀升压到避雷器放电止。
放电时流过避雷器的电流应限制在0.2～0.7A，放电后应在0.5s内切断电源。
普通阀型避雷器和磁吹阀型避雷器
普通阀型避雷器和磁吹阀型避雷器阀型避雷器分为普通阀型避雷器和磁吹阀型避雷器两种。
普通阀型避雷器的火花间隙形状简单，由多个很小的平板间隙串联而成，每个平板间隙由黄铜电极和两个电极间的云母垫圈组成，如图1所示，电场比较均匀。
采用黄铜电极是因为它具有良好的散热性以及在间隙放电后具有较高的电气恢复强度。
普通阀型避雷器的电阻阀片是由碳化硅加结合剂（如方解石粉、硅酸钠等）经过混料、成型、干燥、上绝缘釉，然后在300〜360C的温度下烧结而成。
普通阀型避雷器完全依靠间隙的自然熄弧能力来灭弧，没有采取强迫熄弧的措施，而且其阀片的热容量有限，不能承受持续时间较长的内部过电压下的冲击电流的作用，所以不能用来限制内部过电压.常用于220kV 及以下系统来限制雷电过电压。
图1普通阀型避雷器的单个火花间隙1-黄铜电极；2-云母垫圈普通阀型避雷器分为间隙有并联电阻的FZ型和间隙无并联电阻的FS型两种，FS型适用于保护配电线路和配电变压器等配电系统，FZ型则用于发电厂和变电站的电气设备防雷保护。
由于FS型间隙无并联电阻，所以其性能不如FZ型，例如同一电压等级的FS型残压比FZ型高，但FS型结构比FZ型简单，体积也较小。
虽然FS型和FZ 型都采用低温阀片，但FZ型避雷器的阀片直径比FS型大，因此其允许通过的电流比FS型大。
FZ型避雷器已经形成了一些结构和性能标准化了的单件，这些单件分别适用于3、6、10、15、20和30kV, 35kV 及以上电压等级的FZ型避雷器一般都是由这些标准件组合而成，例如适用于110kV中性点接地系统的FZ-110J型避雷器就是由四个F2-30串联而成。
磁吹阀型避雷器技术的改进主要有两方面。
一方面是采用了灭弧能力更强的磁吹式火花间隙。
这种火花间隙利用流过避雷器自身的电流在间隙磁场中形成的电动力，迫使间隙中的电弧加快运动、旋转或延伸，使间隙的去游离作用增强，因此其单个间隙的熄弧能力较强，能在较高的恢复电压下切断较大的工频续流，故串联的间隙和阀片的数目都较少，从而降低了冲击放电电压和残压，保护性能比普通阀型避雷器优越。
避雷器的结构原理及用途
避雷器的结构、原理及用途避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。
避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。
一、避雷器的结构、原理1、管型避雷器管型避雷器是一种保护间隙，是最简单的避雷器。
1）结构如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。
产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。
2）工作原理当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。
但随之而来的是电力系统的工频续流，其值也很大。
雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。
这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。
2、阀型避雷器阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
1）结构如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。
单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。
2）工作原理阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。
避雷器
第五章避雷器第一节避雷器结构和原理一、概述目前在电力系统中运行的避雷器主要有两种类型。
一类是以串联火花间隙与碳化硅阀片为主要元件的传统阀型避雷器，它又分为普通阀型避雷器和磁吹阀型避雷器；另一类是以氧化锌电阻片为主要元件的金属氧化物避雷器，它又分为无间隙、带并联间隙和带串联间隙的金属氧化物避雷器。
二、阀型避雷器(一)阀型避雷器动作原理阀型避雷器的主要部件是间隙和阀片。
避雷器在正常运行电压作用下，间隙介质处于绝缘状态，而当电力系统发生的过电压达到间隙的放电电压时，间隙就会放电，较大的冲击电流通过阀片流人大地，释放过电压能量。
由于避雷器的阀片具有非线性，即表现为电压高时电阻低、电压低时电阻高的特点，因此在间隙放电后，避雷器的残压较低，且低于被保护设备的绝缘水平，不致使设备受到危害。
当过电压过去后，在灭弧电压下，阀片电阻又增大，将工频续流限制到一定数值，当工频续流第一次过零瞬间时，间隙将工频续流切断，使电力系统恢复正常运行状态。
(二)阀型避雷器间隙阀型避雷器的间隙应具备以下特点：(1)放电伏秒特性曲线平坦，在0．5～20μs(或2000μs)的预放电时间内，放电电压的分散性要小，放电电压值要稳定。
(2)具有一定的灭弧能力，要在续流第一次过零时灭弧。
(3)多次通过额定冲击电流及工频续流后，放电电压不应变化。
我国目前生产的阀型避雷器的间隙形式主要有电弧固定型一平板间隙和电弧运动型一磁吹限流间隙两种。
其主要结构和特点分述如下。
1.平板间隙单个平板型火花间隙剖面如图5—1所示。
每个火花间隙由两个黄铜电极和一个云母垫片组成，云母垫片的厚度约为O．5～lmm，单个间隙的工频放电电压在2．7～3.2kV (有效值)之间。
由于电极间隙的距离很小，电极间的电场比较均匀，因此间隙的伏秒特性也就比较平坦。
当间隙上的电压还不足以引起放电时，由于云母垫片和空气隙内的介电常数不同，使云母垫片的上、下空气隙中出现较高的电场强度，并导致空气游离，产生局部放电，在游离的同时，也有一部分带电质点复合，并使它们原来获得的游离能以光的形式释放，照射到工作面及其间的气体上产生新的游离，上述照射作用是沿着相当大的圆形区域进行的。
FS阀式避雷器
(3)采用特种螺栓从瓷套上端芽出接线，代替焊工金属上的接线端子，避免接线端子脱焊。
(4)瓷套上端采用双层橡皮密封，保证密封性能可靠。
高原避雷器瓷套与铁盖采用金属与瓷件焊接密封，具有优良的密封性，因此可适用于任何海拔高度的地区。
三、使用条件
□环境温度为±40℃
(3)工频放电电压测量：在避雷器端加以50Hz交流电压，在能正确读出电压数值的前提下，从零值起均匀升压到避雷器放电止。放电时流过避雷器的电流应限制在0.2～0.7A，放电后应在0.5s内切断电源。每只避雷器的测量次数不得少于3次，每次测量的时间间隙不得少于10s，其值应符合特性表中的规定。
2、在运输和贮存时，应将避雷器正置立放。
1.2/50μS冲击放电电压kV(峰值)不大于
波前冲击放电电压kV(峰值)
不大于
8/20μS标称电流下残压5kAkV(峰值)不大于
外形尺寸mm
H
D
FS4-3
3
3.8
9.0~11.0
21.0
26.3
17.0
223
110
FS4-6
6
7.6
16.0~19.0
35.0
43.8
30.0
303
110
FS4-10
FS系列阀式避雷器
一、用途
FS系列阀式避雷器用作保护配电变压器和电缆头等电气设备免受大气过电压的损害。
它适用于：
1、室内和室外：使用地点环境温度-40℃～+40℃。
2、使用地点海拔高度不超过1000m，高于1000m地区，采用高原型避雷器。
3、安装地点可能出现相对地最高工频电压不应大于避雷器的额定电压。
氧化锌避雷器跟阀式避雷器的区别
最明显的电气差别:
氧化锌避雷器：体积小，泄露电流较大，一般用在线路上，和变电站中低压进线端。
阀形避雷器：体积大，泄露电流小，一般用在变电站的高压侧110kV及以上，多安装在构架上。
回答者：大名789 | 二级 | 2009-2-3 16:54
===氧化锌避雷器===
是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
--氧化锌特点--
具有良好的非线特性、通流量大、残压水平低、响应时间快和无续流等特点。
缺点有漏电流,会使器件提前老化。
===阀形避雷器===
是一种间隙式防雷保护器件由许多间隙串联组成。
当放电间隙两极间加上一定电压，在两极间产生不均匀电场；当电压不断升高，电场不断增强，在电场力的作用下，气体开始电离，当电压大到一定程度时使极间场强超过气体的绝缘强度时；两极间间隙将放电击穿，由原来绝缘状态转变为导电状态，导通后放电管两极间电压将维持在放电弧道所决定的残压水平。
--间隙式防雷保护器件特点--
具有绝缘电阻大，寄生电容小，通流量比氧化锌更大，无漏电流。
响应时间比氧化锌要慢。
存在续流现象应用在大电流的交流电路场合时必须考虑断后续电。
阀式避雷器选择及额定电压
阀式避雷器选择及额定电压
1) 采用阀式避雷器进行雷电过电压保护时，除旋转电机外，对不同电压范围、不同系统接地方式的避雷器选型如下:
①有效接地系统:范围Ⅱ应该选用金属氧化物避雷器;范围I宜采用金属氧化物避雷器。
②气体绝缘全封闭组合电器(GIS)和低电阻接地系统应该选用金属氧化物避雷器。
③不接地、消弧线圈接地和高电阻接地系统，根据系统中谐振过电压和间歇性电弧接地过电压等发生的可能性及严重程度，可任选金属氧化物避雷器或碳化硅普通阀式避雷器。
2)旋转电机的雷电侵入波过电压保护，宜采用旋转电机金属氧化物避雷器或旋转电机磁吹阀式避雷器。
3)有串联间隙金属氧化物避雷器和碳化硅阀式避雷器的额定电压，在一般情况下应符合下列要求:
①110kV及220kV有效接地系统不低于0.8U。
② 3~10kV和35kV、66kV系统分别不低于1.1U和U…;3kV及以上具有发电机的系统不低于1.1Um.。
注:U为发电机最高运行电压，U为系统最高线电压。
③中性点避雷器的额定电压，对3~20kV和35kV、66kV系统，分别不低于0.64U和 0.58Um;对3~20kV发电机，不低于0.64Um.go
4)采用无间隙金属氧化物避雷器作为雷电过电压保护装置时，应符合下列要求:
①避雷器的持续运行电压和额定电压应不低于所列数值。
②避雷器能承受所在系统作用的暂时过电压和操作过电压能量。
高速铁路牵引变电所-避雷器
管式避雷器
常用避雷器
管型避雷器的结构 1-产气管；2-内部电极；3-端部环形电极；s1-内部间隙；s2-外部间隙；
阀式避雷器
1、普通型阀式避雷器
常用避雷器
阀型避雷器的构造 1-瓷套；2-阀片；3-间隙；4-压紧弹簧；5-密封橡皮；6-安装卡子
高速铁路牵引变电所
避雷器
避雷器概述
避雷器是一种能释放过电压能量、限制过电压幅值的设备，是架空 线路或变电所电气设备的防雷保护设备之一。避雷器通常接在带电导线 与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避 雷器立即动作，流过电荷，限制过电压幅值，保护设备的绝缘；电压值 正常后，避雷器又迅速恢复原状，以保证系统正常供电。
阀式避雷器
2、磁吹阀式避雷器
常用避雷器
磁吹火花间隙 1-间隙电极；2-灭弧盒；3-并联电阻；4-灭弧栅；
磁吹避雷器的结构原理 1-主间隙；2-辅助间隙；3-磁吹线圈；4-阀片电阻
氧化锌避雷器
常用避雷器
氧化锌避雷器外形图 1-瓷套；2-熔丝；3-氧化锌阀片；4-弹簧；5-密封垫
阀型避雷器的工作原理
阀型避雷器的工作原理
阀型避雷器是一种常用的避雷器，它的工作原理是利用阀控原理，将电压波形在过电压时引导至接地，从而保护系统中的电器设备不受
电击。
阀型避雷器主要由气压开关、气控电磁阀、气缸和阻抗等组成。
当系统中出现过电压时，阻抗便会减小，导致气压开关内的气体被压缩，使得气控电磁阀关闭，同时气缸也被压缩，使得阀门打开，将过
电压引向接地，从而将电压保持在合适的范围内。
阀型避雷器具有在高电压下快速响应的特点，能够有效地保护电
器设备免受电击。
此外，它还具有阻尼控制功能，可以有效地控制电
压的上升速率和过电压的带宽。
在使用阀型避雷器时，需要根据系统的电压、电流等参数选择合
适的型号。
同时，在安装时也需要注意阀型避雷器的位置和接线方式。
一般来说，阀型避雷器应该安装在电源前端，接地线与保护线之间，
以最大限度地保护负载设备。
总之，阀型避雷器是一种非常实用的避雷器，可以有效地保护电
器设备免受电击。
在工程中合理使用阀型避雷器，可以提高系统的可
靠性和稳定性，有效地保障设备的正常运行。
电气避雷器的分类及使用
电气避雷器的分类及使用避雷器电力系统非常重要的一种保护电气设备或线路免受过电压损害的设备，其实质上是一种放电设备，通常接在导线和地之间，与被保护设备并联。
当被保护设备在正常工作电压下运行时，避雷器不动作，即对地视为断路。
一旦出现过电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。
当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电。
1. 管型避雷器：管型是保护间隙型的，大多用在供电线路上作避雷保护。
管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，其工作就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。
但管型避雷器也有以下缺点：（1）伏秒特性较陡且放电分散性较大，而一般变压器和其他设备绝缘的冲击放电伏秒特性较平，二者不能很好配合。
（2）管型避雷器动作后工作母线直接接地形成截波，对变压器纵绝缘不利。
此外，其放电特性受大气条件影响较大，因此管型避雷器目前只用于线路保护（如大跨越和交叉档距以及发、变电所的进线保护)。
1）纤维管式避雷器GXW：用于变电所进线和线路绝缘弱点保护。
2）无续流管式避雷器GSW：用于变电所进线和线路绝缘弱点保护及6kV、10kV交流配电系统电气设备的保护。
2.阀型避雷器是一种间隙式防雷保护器件由许多间隙串联组成。
由火花间隙及阀片电阻组成，阀片电阻的材料是特种碳化硅，当有雷电过电压时，火花间隙被击穿，阀片电阻下降，将雷电流引入大地。
这就保护了电气设备免受雷电流的危害。
正常情况下，火花间隙不会击穿，阀片电阻上升，阻止了正常交流电流通过。
阀式避雷器是用来保护发、变电设备的主要元件。
在有较高幅值的雷电波侵入被保护装置时，避雷器中的间隙首先放电，限制了电气设备上的过电压幅值。
在泄放雷电流的过程中，由于碳化硅阀片的非线性电阻值大大减小，又使避雷器上的残压限制在设备绝缘水平下。
阀型避雷器异常现象与故障处理 避雷器解决方案
阀型避雷器异常现象与故障处理避雷器解决方案一、阀型避雷器运行中的巡察与检查1、检查避雷器瓷套表面情况。
在日常运行中，应检查避雷器的瓷套表面的污染情形，由于当瓷套表面受到严重污染时，将使电压分布很不均匀。
在有并联分路电阻的避雷器中，当其中一个元件的电压分布增大时，通过其并联电阻中的电流将显著增大，则可能烧坏并联电阻而引起故障。
此外，也可能影响阀型避雷器的灭弧功能，而降低避雷器的保护特性。
因此，当发觉避雷器的瓷套表面有严重污秽时，必需适时清扫。
2、检查避雷器的引线及接地引下线有无烧伤痕迹和断股现象，以及放电记录器是否烧坏。
通过这方面的检查，是很简单发觉避雷器的隐形缺陷。
由于在正常情况下，避雷器动作以后，接地引下线和记录器中只通过雷电流及幅值很小（一般为80A以下）、时间很短（约0.015）的工频续流，所以除了使动作记录器的指示数字变动外，一般不会产生烧损的痕迹。
假如，当避雷器内部阀片存在缺陷或不能灭弧时，则通过的工频续流的幅值和时间都会增大，那么接地引下线的连接点上会产生烧伤的痕迹，或使放电记录器内部烧黑或烧坏。
当发觉上述情况时，应立刻设法断开避雷器，进行认真的检查，以免发生事故。
3、检查避雷器上端引线处密封是否良好。
避雷器密封不良会进水受潮易引起事故，因而应检查瓷套与法兰连接处的水泥接缝是否严密。
对10kV阀型避雷器上引线处可加装防水罩，以免雨水渗入。
4、检查避雷器与被保护电气设备之间的电气距离是否符合要求。
避雷器应尽量靠近被保护的电气设备。
5、避雷器在雷雨后应检查记录器的动作情况，表面有无闪络放电痕迹，引线及接地引下线是否松动，避雷器本体是否有摇摆。
6、检查泄漏电流，工频放电电压大于或小于标准值时，应进行检修和试验；放电记录器动作次数过多时，应进行检修；瓷套及水泥接合处有裂纹；法兰盘和橡皮垫有脱落时，应进行更换。
7、避雷器的绝缘电阻应定期进行检查。
测量时应用2500V绝缘摇表，测得数值与前一次的结果比较，无明显变化时可连续投入运行。
阀型避雷器的安装注意事项
阀型避雷器的安装注意事项阀型避雷器是一种用于保护电力设备和电气系统免受雷击的装置。
它能够在雷电过电压的作用下迅速传导和消耗大量的电流，从而避免过电压对电力设备的损坏。
阀型避雷器在安装过程中需要注意一些事项，以确保其正常运行和使用安全。
以下是阀型避雷器安装的注意事项：1. 选择合适的安装位置：阀型避雷器应安装在电力设备附近，且距离设备的距离应尽量短。
同时，应选择电力设备上方高出地面一定距离的位置，避免雨水侵入阀型避雷器内部。
2. 安装支撑结构：阀型避雷器的安装位置需要有足够的支撑结构来固定和承载设备的重量。
在安装前应进行结构检查，确保安装位置稳固可靠。
3. 接地保护：阀型避雷器必须与设备的接地系统连接，以确保过电压时的安全释放和引流。
接地电阻应符合国家和行业标准要求。
4. 防止机械振动：阀型避雷器在安装过程中应尽量避免受到机械振动的影响。
如设备附近存在机械设备、振动源等，应采取适当的防护措施，如加装减振装置。
5. 防止污染和湿度：阀型避雷器的安装位置应避免污染物和湿度过高的环境，以免影响其工作性能和使用寿命。
如安装在露天环境中，可增加防护罩或罩棚。
6. 安装与维护标志：在阀型避雷器安装的位置应设置相应的安装与维护标志，以指明设备的用途和维护要求。
这有助于维护人员的操作和维修工作。
7. 安全操作规程：阀型避雷器的安装必须按照相关的安全操作规程进行，遵循正确的安装顺序和方法。
如安装时需要断开供电，应先切断电源，确保安全。
8. 定期检查和维护：阀型避雷器安装后需要定期进行检查和维护，以确保其正常运行和高效工作。
建议每年至少进行一次维护，检查其外观、连接状态和工作情况。
9. 不擅自改动：阀型避雷器的安装位置和连接方式应按照供应商或制造商提供的指导进行，不得私自改动或增加其他元件，以免影响其安全性和可靠性。
10. 停电时的注意事项：在停电时，阀型避雷器会失去其工作功能，因此应避免停电期间的雷电风险。
如有必要，可使用临时避雷器进行临时保护。
阀型避雷器的安装注意事项
阀型避雷器的安装注意事项引言阀型避雷器是一种应用广泛的重要电力设备，在电力系统中扮演着重要的角色。
正确安装阀型避雷器可以保证电力系统的安全稳定运行，避免不必要的损失。
本文将介绍阀型避雷器的安装，帮助安装工人和工程师更好地理解和掌握阀型避雷器的安装方法和注意事项。
安装前的准备工作在进行阀型避雷器的安装前，需要首先进行一些准备工作，以确保安装顺利进行。
具体如下：•确定安装的位置与布置方式。
选定好位置和布置方式后，应进行现场勘察。
•对于新的电力系统或对现有的电力系统进行改造时，需按照电力系统设计要求设计好各种配电件接线方案，并进行好相应的布线。
•根据阀型避雷器的要求，采取相应的电力装置（如支架、传感器）。
•准备好安装所需工具和器材，并保持现场清洁、整齐。
安装步骤及注意事项第一步：安装支架在安装阀型避雷器时，首先需要安装支架。
支架为安装阀型避雷器提供了牢固的支撑，稳定地承受外力影响，防止设备移位等问题。
安装支架时需要注意：•支架安装应有足够的强度、刚性和稳定性，并应符合支架设计要求。
•支架安装的高度应符合阀型避雷器的安装要求，安装支架时应注意水平度的调整。
•支架线路的安装应符合标准要求，防止线路打结或发生其它问题。
第二步：安装阀型避雷器本体安装好支架后，就可以开始安装阀型避雷器本体。
在安装过程中，需要注意以下几点：•安装过程中操作时必须使用相应的工具，避免损坏阀型避雷器。
•在阀型避雷器安装过程中需注意清洗、除尘、除油等工作，以保证装置在运行过程中的正常性。
•安装时必须坚持按照操作手册、说明书等技术标准和规范进行操作，防止因工作不规范而导致的损坏或事故发生。
第三步：接线测试阀型避雷器安装完毕后，需要进行接线测试。
测试时需要注意以下几点：•接线时必须按照接线图进行连接，线路的电气接头必须紧固牢固，不能有漏电、缺相、错接等问题。
•接线测试前，必须关闭掉所有与阀型避雷器有关的开关，以免发生意外。
•接线测试时必须采用专用、正规的测试设备，严格按照测试标准进行操作，以确保测试的准确性和安全性。
阀型避雷器用途如何？型号解释？安装要求有哪些？
阀型避雷器用途如何？型号解释？安装要求有哪些？阀型避雷器用途：避雷器是电力系统变配电装置、电气线路、用电设备防雷爱护中最常用的防雷爱护装置。
主要作用是用来防止雷电波浸入，避雷器与被爱护装置并联，当线路上消失雷电波过电压时，通过避雷器对地放电，避开消失电压冲击波，防止被爱护设备的绝缘损坏和保证人身平安。
阀型避雷器的上接线端子与被爱护的电器设备或线路相连接，下接线端子通过接地装置与大地相连接，当线路上消失危及设备平安的过电压时，他就对地放电，把侵入的直击雷雷电波或感应雷雷电波限制在残压值范围内，从而使变压器及其电器设备的绝缘免受过电压的危害。
型号解释：常用型号解释：FS3-10型主要用于爱护10千伏及以下的配电线路或设备，其中F表示阀型避雷器，S表示配电所用，3为设计序号，10表示额定电压为10KV；FZ-10型的火花间隙并联有分路电阻，它的爱护性能较好，主要用于爱护大中容量的配电装置（如电厂或电站的电气设备）。
其中F表示阀型避雷器，Z表示电站用，10表示额定电压为10KV。
安装要求有哪些：(1)阀型避雷器的瓷套应无裂纹，密封良好，经预防性试验合格。
(2)阀型避雷器的安装，应垂直安装不得倾斜，应便于巡察检查，引线要连接坚固，避雷器顶部接线端子不得受力。
(3)阀型壁雷器安装位置距被爱护物的距离尽量靠近。
避雷器与3～10kV变压器的最大电气距离，雷雨季常常运行的单路进线处不大于15m，双路进线处不大于23m，三路进线处不大于27m，若大于上述距离时应在母线上加装设阀型避雷器。
(4)为防止阀型避雷器正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置应处于跌开式熔断器爱护范围之内。
(5)阀型避雷器的引线截面不应小于：铜线：16mm2；钢线：25mm2：钢管壁厚≮3.5mm；角钢、扁钢壁厚≮m4m，避雷器的接地引下线应使用裸导线。
(6)阀型避雷器接地引下线与被爱护设备的金属外壳应牢靠地与接地网连接，室外避雷器接地引下线应与变压器的外壳、二次侧中性点“三位一体”共同接地，其接地电阻不应大于4Ω。
