液压系统基本结构及工作原理
液压油缸的结构及工作原理
液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。
在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。
此篇文章将详细介绍液压油缸的结构与工作原理。
一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。
1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。
缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。
2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。
在缸盖上还配有进口和出口，用于液体的顺序进入和排出。
3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。
活塞与杆连接，使其能够与缸体内的液体进行压力交换。
活塞杆可以分为单向杆、双向杆、中空杆等多个种类。
4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。
密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。
5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。
杆的材料通常采用高强度合金钢或不锈钢等材料。
二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。
液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。
具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。
当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。
在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。
在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。
液压泵的工作原理及主要结构特点
液压泵的工作原理及主要结构特点液压泵作为液压传动系统中的核心元件之一，主要用于将液体的机械能转化为液体的压力能，并输出给液压系统中的执行元件，实现液压系统的工作。
1.工作过程：液压泵通过旋转驱动轴将液体吸入泵腔，然后通过泵腔的构造形式将液体压缩，最后将压缩液体推送至输出管路，从而实现液体的压力增加。
液压泵主要通过动静液体间的容积周期变化来实现工作。
2.吸油过程：油液进入泵腔时，液体被叶轮推至泵腔的出口。
3.压油过程：液压泵的旋转运动使得叶片向轴心方向收缩，使得泵腔的容积缩小。
当泵腔的容积缩小到一定程度时，吸入管路中的液体将被压缩，从而进一步增加了液体的压力。
4.推油过程：压缩后的液体通过泵腔的输出口输出到液压系统的管路中。
液压泵的主要结构特点如下：1.泵体：液压泵的泵体通常由铸铁或铸钢等金属材料制成，具有较高的强度和刚度以承受高压力的冲击。
2.轴和轴承：液压泵的轴和轴承通常由高强度钢材制成，用于连接泵体和电机，同时支撑整个液压泵的运转。
3.叶轮：液压泵的叶轮是泵的旋转部件，通常由铸铁或铸钢制成。
叶轮的数量和形状会影响液压泵的输出流量和压力。
4.泵腔：液压泵的泵腔是液体流动的关键部件，通常为方形或椭圆形。
泵腔内的体积变化决定了液压泵的输出流量和压力。
5.定子：液压泵的定子通常由高强度的合金钢材料制成，用于固定泵腔和叶轮。
6.密封装置：液压泵的密封装置主要用于防止液体泄漏，通常采用密封圈、密封垫等形式进行密封。
1.压力范围广：液压泵可以根据需求提供不同的输出压力，能够满足不同工况下的工作要求。
2.输出流量大：液压泵的输出流量较大，能够为液压系统提供足够的液体供应。
3.工作稳定：液压泵的工作较为稳定，输出压力和流量的波动较小，能够保证液压系统的正常运行。
4.适应性强：液压泵能够适应各种不同的工作环境和场合，广泛应用于各个行业的液压传动系统中。
总之，液压泵是液压系统中的核心元件之一，它的工作原理和主要结构特点决定了液压泵具有较高的工作效率和可靠性，为液压系统的正常运行提供了重要保障。
液压系统的工作原理
液压系统的工作原理液压系统是一种利用液体传递能量的技术，广泛应用于工业领域。
它通过液体在封闭管路中的传递和控制，在各种机械装置中产生力和运动。
本文将介绍液压系统的工作原理及其应用。
一、液压系统的基本组成液压系统主要由以下几个基本组成部分构成：1. 液压液：常用的液压液有液压油和液压液体。
液压油具有优异的润滑性能和良好的密封性能，适用于高压系统。
液压液体则对环境友好，适用于低压系统。
2. 液压泵：液压泵负责将液压液从储液器中抽取，并提供足够的压力供液压系统使用。
3. 液压马达/液压缸：液压马达将液压能转化为机械能，产生旋转动力；液压缸则将液压能转化为机械能，产生直线运动。
4. 控制阀：控制阀用于调节和控制液压系统中的流量、压力和方向，实现机械装置的运动和控制。
5. 液压传动管路：液压传动管路负责液压能的传递和控制，包括液压油管、连接管件和密封件等。
二、液压系统的工作原理1. 原理介绍液压系统的工作原理基于帕斯卡原理，即在密闭的液体中，施加在液体上的压力会均匀传递到液体中的每一个部分。
根据这个原理，当液压泵施加压力将液压液推入液压系统时，液压液会传递和控制液压能，在液压马达/液压缸中产生力和移动。
2. 工作过程液压系统的工作过程可以分为以下几个步骤：（1）液压泵将液压液从储液器中吸入，并施加压力将液压液推入液压系统。
（2）液压液进入控制阀，由控制阀控制流向、流量和压力。
（3）液压液进入液压马达/液压缸，通过驱动装置（如电机）提供的动力，将液压能转化为机械能。
（4）液压液释放回储液器或再次进入液压泵，形成循环。
三、液压系统的应用液压系统广泛应用于各个工业领域，包括机械制造、汽车工业、建筑工程等。
以下是一些常见的应用示例：1. 挖掘机：液压系统用于控制挖掘机的臂、斗、回转等部分的运动，实现挖掘、装载和倾倒等功能。
2. 汽车制动系统：液压制动系统利用液压能产生制动力，实现汽车的减速和停车。
3. 船舶起重机：液压系统用于控制起重机的伸缩臂、舵机和升降装置，实现货物的起升、移动和定位。

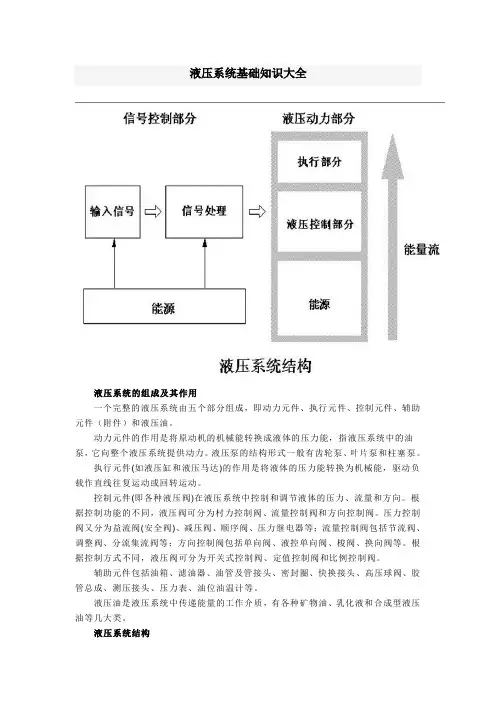

液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统
液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。
液压系统结构液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。
液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。
液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，其用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。
在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。
空心箭头表示信号流，而实心箭头则表示能量流。
基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。
对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。
根据系统工作原理，您可对所有回路依次进行编号。
液压基础知识 液压元件简介讲解
液压泵的性能比较与选用（1）
性 能 种类 齿轮泵 内啮合齿轮泵
叶片泵 径向柱塞泵 斜轴泵 斜盘泵
额定压力 bar
最高300 最高300 最高70 最高100 350 450
额定转速 rpm
额定排量 cc
变量
500 - 6000 0.2 - 200 500 - 3000 3 - 250
1000 - 3000 0.5 - 100 1000 - 2000 5 - 100 500 - 3000 5 - 1000 500 - 3000 10 - 1000
液压基础知识
目录
一、液压系统组成简介 二、液压泵及液压马达简介 三、液压缸简介 四、控制阀简介 五、辅助元件简介 六、基本回路分析
一、液压系统基本组成简介
1. 动力装置：液压泵、防爆电机 2. 执行元件：液压马达、液压缸 3. 控制元件：方向阀、流量阀、压力阀 4. 辅助元件：过滤器、冷却器、油箱等。 5. 传动介质：液压油
符号
齿轮泵
液压泵
叶片泵
柱塞泵
7
液压泵分类
齿轮 叶片 柱塞
齿轮泵 螺杆泵 叶片泵 径向柱塞 轴向柱塞
外啮合齿轮泵 内啮合齿轮泵
摆线泵 螺杆泵 单作用叶片泵 双作用叶片泵 活塞偏心式 轴偏心式 斜盘式 斜轴式
定量泵 定量泵 定量泵 定量泵 定量 / 变量 定量泵 定量 / 变量 定量 / 变量 定量 / 变量 定量 / 变量
开式回路
如左图。执行元件的速度（或转速 ）可以通过流量控制阀来调节。而 溢流阀可以防止系统过载，起安全 保护作用。
如右图。系统的动力元件换成了变 量泵，三位四通换向阀在中位时可 以使泵卸载。系统还加入了过滤器 、冷却器和其他辅助元件。
液压系统(完整)介绍
液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。
它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。
液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。
二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。
具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。
2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。
3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。
4. 油箱：储存液压油，为系统提供油源。
5. 油管：连接各液压部件，传递压力和能量。
三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。
4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。
四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。
2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。
根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。
3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。
常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。
4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。
合理选择和使用滤清器，对延长液压系统寿命具有重要意义。
五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。
液压系统组成
垂，造成密封件和导向 单边磨损，故其垂直使用 更有利。
25
柱塞式液压缸
工作时柱塞总受 压，因而它必须 有足够的刚度
塞只靠缸套支承 而不与缸套 接触， 这样缸套极易加 工，故适于做 长 行程液压缸；
26
伸缩式液压缸
18
执行元件（液压油缸和液压马达）
19
常用的液压缸的分类 液压缸
活塞式 柱塞式 伸缩式 摆动式
20
活塞杆液压缸
单活塞杆液压缸只有 一端有活塞杆。是一 种单活塞液压缸。
双作用缸其两端进出 口油口A和B都可通压 力油或回油，以实现 双向运动，故称为双 作用缸。
活塞杆液压缸
单活塞杆液压缸
双作用缸
4
齿轮泵的原理图
在一个紧密配合的 壳体内相互啮合旋 转，这个壳体的内 部类似“8”字形， 两个齿轮装在里面， 齿轮的外径及两侧 与壳体紧密配合
5
齿轮泵的原理图
挤出机的物料在吸入口进入两个齿轮中间，并充满这
一空间，随着齿的旋转沿壳体运动，最后在两齿啮合
时排出
6
齿轮泵的特点
齿轮泵对油液的要求最低，最早的时候因 为压力低，所以一般用在低压系统中，先 随着技术的发展，压力可以做到25MPa左 右，常用在廉价工程机械和农用机械方面， 当然在一般液压系统中也有用的，但是他 的油液脉动大，不能变量，好处是自吸性 能好。
有单叶片和双叶片两种形式。 定子块固定在缸体上，而叶片和转子连接
在一起。根据进油方向， 叶片将带动转子 作往复摆动。
29
液压马达的结构
30
第二节 小结
根据常用液压 1.活塞式
液压系统原理
液压系统原理一、概述由电机、进口叶片泵、单向阀、溢流阀、耐震压力表，精滤器、冷却器、空气滤清器等元件组成。
油箱额定容积125L，电机功率2.2KW(或3KW)，其流量Q=14升/分，P=7MPa，调压范围4～6MPa。
二、液压系统工作原理参见《液压系统原理图》，油液由油泵从油箱内吸入，经单向阀后分为二路，一路经电磁阀(用于自动手动转换)向电液伺服阀供油，另一路流向手动电磁阀，当伺服阀被脏物所堵时即可用手动方法对油缸进行操控，油缸速度由双单向节流阀调定。
油泵的出油同时经压力表和溢流阀，系统的压力由溢流阀调定，压力表上可反映所调定的工作压力。
溢流阀、伺服阀的回油经冷却器、精滤器后回油箱。
精滤器由滤油器和电接点压差表组成，过滤精度为20μ。
电接点压差表是防止纸质滤芯被堵后背压升高而造成其破裂的保护装置。
当滤油器进出油口压差达到0.35MPa时其表针指示会进入红色报警区域，并会接通触点。
用户可通过触点自接报警装置，触点容量为24V1A。
油液温度由温度计显示。
当油温达到50℃时应接通冷却水，使其进入冷却器进行循环冷却。
系统正常运行时，油温应控制在50℃以下。
常闭式盘式制动器液压站液压回路分析盘式制动器具有结构紧凑、可调性好、动作灵敏、重量轻、惯性小、安全程度高、通用性好等优点，而且盘式制动器成对使用，制动时主轴不承受轴向附加力。
在正常制动时，可以将制动器分成两组，先投入一组工作，间隔一定时间后，投入第二组，即实现了二级制动，二级制动使制动时产生的制动减速度不致过大。
只有在安全制动时才考虑二组同时投入制动，产生最大的制动力矩。
如果有一组产生故障时，也仍然还有一组制动器在工作，不致使制动器的作用完全失效。
由于盘式制动器的上述优点，它被广泛地应用于矿井提升设备的制动系统中。
例如，多绳摩擦式提升机和单绳缠绕式提升机采用的都是这种常闭式的盘式制动器。
图1为用于2JK型提升机的盘式制动器液压站液压回路。
泵5排出的压力油经滤油器8手动换向阀9、二级安全制动阀11(正常工作时带电),通过A、B管进入制动缸15,使盘闸16松开，提升机在运行过程中，为保持盘闸处于松开状态，液压系统处于开泵保压状态。
液压系统的组成和液压系统工作原理
液压系统的组成和液压系统工作原理液压传动工作原理液压传动原理：以油液作为工作介质，通过油液内部的压力来传递动力。
1、动力部分－将原动机的机械能转换为油液的压力能（势能）。
例如：各种液压泵。
2、执行部分－将液压泵输入的油液压力能转换为带动工作机构的机械能。
例如：各种液压缸、液压马达。
3、控制部分－用来控制和调节油液的压力、流量和流动方向。
例如：各种压力控制阀、流量控制阀。
4、辅助部分－将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。
例如：软硬管路、接头、油箱、滤油器、蓄能器、密封件和显示仪表等。
液压发展的历史液压系统将动力从一种形式转变成另一种形式。
这一过程通过利用密闭液体作为媒介而完成。
通过密闭液体处理传递力或传递运动的科学叫做“液压学”，液压学一词源于希腊语“hydros”，它的意思为水。
液压学科学是一门年轻的科学—仅有数百年历史。
它开始于一位名叫布莱斯·帕斯卡的人发现的液压杠杆传动原理。
这一原理后来被称为帕斯卡定律。
虽然帕斯卡作出了这一发现，但却是另一位名叫约瑟·布拉姆的人，在他于1795年制造的水压机中首次使液压得到了实际使用。
在这一水压机中作为媒介利用的液体就是水。
流体动力学和流体静力学水力学科学自帕斯卡发现以来得到了长足发展。
事实上，它现在已划分成两门科学。
流体动力学就是我们所说的运动液体科学。
液体静力学就是我们所说的压力液体科学。
水轮就是流体动力工具的一个很好的例子。
所使用的能量就是水的运动能量。
在流体静力装置中，则使用不同的能量。
液体作为能量的媒介使用。
液体流动产生运动，但是它们不是这种运动的源泉。
由于密闭液体处于压力之下，能量得到了转移。
当今使用的大部分液压机械以流体静力方式运行。
液压系统专业术语液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的一种传动方式。
它的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的压力传递动力。
简述液压系统的组成及各部分的作用
简述液压系统的组成及各部分的作用液压系统是经常被用来在各种不同行业中动力传输和控制机械运动的重要组件，由液压元件和液压传动组件组成。
液压系统由一系列组件组成，包括液压泵、控制阀、液压油缸和液压管路。
液压泵的作用是把动力源（电动机、发动机等）的能量变成压力能量，把高压液压油送入系统中。
控制阀的作用是控制压力、流量和方向，从而实现控制运动的目的。
液压油缸的作用是将液压流量转变成机械运动，可以实现机械运动的驱动或控制。
最后，液压管路的作用是将液压油缸和控制阀与液压泵连接起来，形成闭环系统。
这些组件一起形成一套完整的液压系统。
液压泵是液压系统中重要的组件之一，它使用旋转动能将液体介质状态改变为液压能量，并将其有效地开采和分配到不同部位。
根据结构不同，液压泵可分为单级、多级和多段液压泵等。
每种液压泵的结构都不尽相同，但它们的工作原理是相同的，即把转动能量转化为压力能量，把动力传递到系统管道和组件，实现传动目的。
控制阀也是液压系统中重要的组件之一，它可以控制液压系统的各种参数，如压力、流量和方向，从而实现控制机械运动的目的。
根据其作用，控制阀可以分为减压阀、调压阀、混合阀和重定向阀等。
减压阀的作用是用于限制液压系统的压力，调压阀的作用是用于调整和控制液压系统的压力，混合阀的作用是用于混合不同流量的液压油，重定向阀的作用是用于控制液压油的流动方向。
液压油缸是液压系统中另一个重要的组件，它将液压流量转化为机械运动，可以实现机械运动的驱动或控制。
液压油缸可分为单作用和双作用液压油缸，单作用液压油缸由一个油缸头和一个油缸柱组成，双作用液压油缸由两个油缸头和一个油缸柱组成。
单作用液压油缸作用于一个方向，双作用液压油缸可作用于两个方向。
双作用液压油缸的另一个优点是可以产生持续的力。
液压管路是液压系统的重要组件，它把液压泵、控制阀、液压油缸和各触点连接起来，构成一个闭环系统。
液压管路的设计要考虑到安全性能、耐压性能、抗腐蚀性能等，其中包括铝合金和钢制管路，以及上述各种材料的接头和套管。
柳工挖掘机的液压系统及控制概论
柳工挖掘机的液压系统及控制概论
柳工挖掘机的液压系统结构主要包括液压泵、液压马达、液压缸、配压阀、控制阀等组成。
液压泵是液压系统的动力源，负责向液压系统供应高压液体。
液压马达则是将液体能量转换为机械能，驱动执行机构进行工作。
液压缸作为液压系统的执行机构，负责完成挖掘机的各项动作，如铲斗的提升、倾斜、回转等。
液压系统的工作原理是利用液体的流体性质，通过控制压力和流量来实现动力传递和工作机构的运动控制。
液压系统具有以下优点：一是能够实现很大的力矩和功率输出，适应各种大型工作需求；二是可靠性高，可在各种恶劣环境下稳定运行；三是动作平稳，操作灵活，能够实现多种工作方式和动作组合。
总结而言，柳工挖掘机的液压系统是挖掘机的核心部件，负责传递能源，控制机构的运动，实现挖掘机的各项动作和功能。
液压系统的结构和控制方式决定了挖掘机的工作效率和性能。
因此，对于柳工挖掘机的用户和维护人员来说，了解液压系统的原理和控制方法，对于提高挖掘机的使用效果和维修保养都有着重要的意义。
液压系统学习总结5篇
液压系统学习总结5篇第1篇示例：液压系统学习总结一、液压系统的基本工作原理液压系统是利用液体在封闭容器中随压力传递的功效来进行动力传递和控制的。
其基本工作原理涉及到流体力学、热力学、机械原理和控制理论等多个学科。
其基本工作原理可以概括为：通过液压泵将液体从低压输送到高压，然后经过阀门的控制，液体在执行元件中产生推动力或运动的效果。
通过改变控制元件的位置和开启程度来控制液压系统的工作效果。
二、液压系统的组成结构液压系统主要由液压传动装置、辅助装置、液压元件和控制装置四个部分组成。
其中液压传动装置主要包括液压泵、执行元件和传动管路等部件；辅助装置主要包括润滑装置、冷却装置和密封装置等部件；液压元件主要包括液压缸、液压马达等部件；控制装置主要包括阀门、控制台、传感器等部件。
1. 高工作可靠性：液压系统具有结构简单、零部件少、不易损坏等优点，因此其工作可靠性很高。
2. 工作压力范围广：液压系统的工作压力范围可以从几兆帕到几百兆帕，适用范围很广。
3. 动力密度大：液压系统的动力密度是一般机械传动装置的几倍甚至几十倍，可以满足大功率、大扭矩的传动需求。
4. 可进行远距离传输：液压系统可以通过管路将动力源远距离地传输到执行机构，适用于需要在远距离控制和传输动力的场合。
5. 动作平稳、可调速：液压系统的执行元件可以根据需要进行无级调速，动作平稳，运动快慢可以方便地进行控制。
四、液压系统的应用范围液压系统广泛应用于各种工程机械中，如挖掘机、铲车、压路机、推土机、起重机、石材机械、建筑机械及工业自动化生产线等。
液压系统还广泛应用于军事装备、航空航天、海洋工程以及采矿、冶金、化工等领域。
在学习液压系统的过程中，我们深刻认识到液压技术的重要性和广泛应用性。
了解到液压系统在工程领域中具有独特的优势，而且在工程实践中有着非常广泛的应用。
液压系统所具备的高传动效率、大功率密度、可靠性、可控性、可远距离传输等特点，使得其在工程领域中得到了广泛的应用。
液压系统基础知识
8.3 压力控制阀 功用： 功用：控制液压系统的压力或利用压力变化作为 信号来控制其它元件动作。 信号来控制其它元件动作。 类型：溢流阀、减压阀、顺序阀和压力继电器等。 类型：溢流阀、减压阀、顺序阀和压力继电器等。 一、溢流阀 1.功用 1.功用 定压溢流： 定压溢流：当液压系统的压力达到或超过调定压 力值时，阀口自动开启（或自动调整开口大小）， 力值时，阀口自动开启（或自动调整开口大小）， 以实现油液溢流，使压力保持恒定。 以实现油液溢流，使压力保持恒定。 保护系统不过载： 保护系统不过载：在液压系统正常工作时溢流阀 处于关闭状态， 处于关闭状态，只有在系统压力大于调定压力时 溢流阀才打开，使系统压力不再增加。 溢流阀才打开，使系统压力不再增加。 2.类型：直动式和先导式。 2.类型 直动式和先导式。 类型：
一、节流阀
二、调速阀 1.结构：定差减压阀+节 1.结构 定差减压阀+ 结构： 流阀。 流阀。
ห้องสมุดไป่ตู้
3、执行原件 将液压能转换为机械能以实现往复运动或回 转运动的执行元件，分为液压缸、摆动液 压马达和旋转液压马达三类。液压执行元 件的优点是单位重量和单位体积的功率很 大，机械刚性好，动态响应快。因此它被 广泛应用于精密控制系统、航空和航天等 各部门。导弹舵机采用液压缸推动舵面， 可以减轻导弹重量、提高舵系统的快速性 和动态、静态刚度。它的缺点是制造工艺 复杂、维护困难和效率低。
液压泵工作原理 液压系统中所有的各种液压泵，其工作原理 都是依靠液压泵密封工作腔容积大小交替 变化来实现吸油与压油。 构成液压泵的基本条件是： ①密封的工作腔。 ②密封工作腔容积大小交替变化，变大时 与吸油口相通，变小时与压油口相通。 ③吸油口和压油口不能相通。
液压泵的分类 按泵的排量可否调节，可分为定量泵和变 量泵。按结构形式，可分为齿轮泵、柱塞 泵、叶片泵和螺杆泵等。
液压阀的基本结构及工作原理
液压阀的基本结构及工作原理液压阀是一种用于调节流体流动的装置，广泛应用于各种液压系统中。
液压阀的设计和工作原理决定了其在流体力控制中的重要作用。
本文将介绍液压阀的基本结构和工作原理，以帮助读者更好地理解液压系统的运行原理。
液压阀的基本结构可以大致分为以下几个部分：阀体、阀芯、阀座和驱动装置。
阀体是液压阀的外壳，通常由金属材料制成，并具有一定的刚性和耐腐蚀性。
阀芯是液压阀的核心部分，通常由金属材料制成，具有精密的加工工艺，以保证阀芯的准确度和密封性能。
阀座是阀芯的运动部分，通常由金属或橡胶材料制成，以保证阀芯的稳定性和密封性能。
驱动装置通常由电磁线圈、压力装置或手柄等构成，用于控制阀芯的运动。
液压阀的工作原理基于流体力学原理。
当液压系统中的液压泵提供一定压力的油液流入液压阀时，根据阀体内部的通道设计，油液将流动到阀芯的运动部分。
阀芯的位置决定了通道的通断，从而控制液压系统中的流体流动。
阀芯的运动可以通过驱动装置控制，例如通过电磁线圈的电流控制、通过压力装置的压力控制或通过手柄的手动操作。
液压阀的工作原理还涉及到一些重要的参数，例如开启压力、关闭压力和流量。
开启压力是指液压阀在阀芯移动到特定位置时，开始流动的最低压力。
关闭压力是指液压阀在阀芯移动到特定位置时，停止流动的最高压力。
流量是指通过液压阀的油液体积流量，在液压系统中的各个部分起到传递力量和能量的作用。
液压阀还有一些常见的类型，例如溢流阀、节流阀和换向阀等。
溢流阀用于控制液压系统中的压力，以防止压力过高或过低。
节流阀用于控制液压系统中的流量，以达到稳定流体流动和能量平衡的目的。
换向阀用于控制液压系统中的流向，以控制液压马达或油缸的运动方向和速度。
综上所述，液压阀是液压系统中不可或缺的关键组件，其基本结构和工作原理决定了液压系统的性能和稳定性。
了解液压阀的结构和工作原理，可以帮助工程师更好地设计和维护液压系统，提高系统的可靠性和效率。
最全液压系统资料(图解版)
节流阀
节流阀实质相当于一个可变节流口，借助控 制机构使阀芯相对于阀体孔运动改变阀口的 过流面积。
1.活塞式 2.柱塞式 3.伸缩式 4.摆动式
第三节：控制元件
控制元件(即各种液压阀)在液压系统中控制 和调节液体的压力、流量和方向。根据控 制功能的不同，液压阀可分为压力控制阀、 流量控制阀和方向控制阀。压力控制阀又 分为益流阀(安全阀)、减压阀、顺序阀、压 力继电器等；流量控制阀包括节流阀、调 整阀、分流集流阀等；方向控制阀包括单 向阀、液控单向阀、梭阀、换向阀等。根 据控制方式不同，液压阀可分为开关式控 制阀、定值控制阀和比例控制阀。
二位三通电磁换向阀
工作原理：图示位置： P → A 、 B ┴
电磁铁通电：P → B 、 A ┴
液动换向阀
液动换向阀特征：
利用液体压力改变滑阀位置以控制流 向
液动换向阀工作原理
图示位置：
p 不通 A、B、均 → T k1通压力油：p→A，B→T
k2通压力油：p→B，A→T
电液换向阀
电液换向阀特征： 利用电磁阀控制液动阀，以变换液流方向
动力元件（叶片泵）
叶片泵的特点
优点：结构紧凑，工作压力较高（现在高 压叶片泵可以做到21MPa ），流量脉动小， 工作平稳，噪声小，寿命较长。 缺点：吸油特性不太好，对油液的污染也 比较敏感，结构复杂，制造工艺要求比较 高。
动力元件（柱塞泵）
柱塞泵工作原理 ： 柱塞泵是往复泵的一种，属于体积泵，其 柱塞靠泵轴的偏心转动驱动，往复运动， 其吸入和排出阀都是单向阀。当柱塞外拉 时，工作室内压力降低，出口阀关闭，低 于进口压力时，进口阀打开，液体进入； 柱塞内推时，工作室压力升高，进口阀关 闭，高于出口压力时，出口阀打开，液体 排出。
液压基础知识(入门必看轻易懂)
THANKS
感谢观看
压力传递
液压系统中的液体压力能够通过密封 的管道和液压缸等元件传递到各个工 作机构，实现远程控制和动力传递。
02
液压油与液压泵
液压油的种类与特性
矿物油型
由石油提炼而成，具有良 好的润滑性能和稳定性， 但容易受到温度和氧气的 影响。
合成油型
由化学合成方法制成，具 有较高的粘度和耐高温性 能，但价格较高。
液压缸与液压马达的选择与应用
选择
根据实际需求，如工作压力、转速、负载等，选择合适的液压缸或液压马达。
应用
液压缸广泛应用于各种机械设备的传动系统中，如挖掘机、起重机等；液压马达则主要用于各种旋转运动的驱动， 如机床主轴、减速机等。
04
液压控制阀
方向控制阀的工作原理与分类
工作原理
方向控制阀主要通过改变油液的流动方向来实现执行机构的运动方向控制。在液压系统中，方向控制 阀通常与各种类型的液压缸和马达配合使用，以控制执行机构的运动方向。
分类
方向控制阀可以分为两类，即单向阀和换向阀。单向阀只允许油液向一个方向流动，而换向阀则可以 通过改变阀芯的位置来控制油液的流动方向。
压力控制阀的工作原理与分类
工作原理
压力控制阀是用来控制液压系统中的压力的 。它通过调节油液的压力来控制执行机构的 工作压力，并保持系统压力的稳定。
分类
压力控制阀可以分为溢流阀、减压阀、顺序 阀和压力继电器等几种类型。溢流阀在系统 压力超过预定值时溢流，以保持系统压力稳 定；减压阀则可以将系统压力降低到所需值 ；顺序阀可以按照一定的顺序开启或关闭油 路；压力继电器则可以将系统压力转换为电
液压系统的基本原理和组成
液压系统的基本原理和组成液压系统的基本原理和组成液压系统是一种利用液体传递能量和信号的机械传动系统。
它由四个基本部分组成：液压能源、执行元件、控制元件和传动管路。
在液压系统中，通过泵将机械能转化为流体能，再通过控制元件将流体能转换成机械能，实现各种工作过程。
一、液压系统的基本原理1. 流体力学原理液压系统的基本原理是利用流体力学原理，即流体不可压缩性来传递能量和信号。
当泵将油液从低压侧输送到高压侧时，由于油液不可压缩，所以在高压侧产生了一定的压力。
这个原理也被称为帕斯卡定律。
2. 液力传动原理液力传动是指通过油液对受力物体施加作用力来实现运动或改变物体形状的过程。
在液压系统中，通过控制阀门调节油路的通断和方向，可以控制执行元件（如油缸、马达等）的运动方向和速度。
3. 控制电气原理液压系统的控制电气原理是指通过控制元件（如电磁阀、传感器等）来实现对液压系统的控制。
这些控制元件可以根据不同的工作要求，对油路进行开关、调节和反馈控制。
二、液压系统的组成1. 液压能源液压能源是指提供油液流动所需的动力源，通常采用泵来实现。
泵根据工作原理分为齿轮泵、叶片泵、柱塞泵等多种类型。
其中柱塞泵具有流量大、压力高、稳定性好等优点，因此在大型液压系统中应用广泛。
2. 执行元件执行元件是指将油液能量转化为机械能量或将机械能量转化为油液能量的部件，通常包括油缸、马达等。
在执行元件中，柱塞式油缸具有结构简单、承受高压力等优点，在工程机械和冶金设备中应用广泛。
3. 控制元件控制元件是指通过对油路进行开关和调节来实现对执行元件运动方向和速度的控制。
常用的控制元件包括手动阀、电磁阀、比例阀等。
其中电磁阀是最常用的控制元件之一，它具有结构简单、响应速度快等优点，在自动化设备和机器人中应用广泛。
4. 传动管路传动管路是指将油液从液压能源输送到执行元件，并将执行元件的反馈信号传回到控制元件的管路。
通常采用钢管、橡胶管等材料，根据不同的工作要求采用不同的接头和附件。
液压系统基本结构及工作原理
液压系统基本结构与工作原理一、概述液路系统主要包括主油泵，液压油箱，滤清器，减压阀，溢流阀,起升液缸，伸缩液缸，吊钳液缸，支腿液缸，液压马达，及各种液压操作阀等部件。
设备出厂前溢流阀、减压阀及各种压力阀的压力已调定，确保液压系统安全运行，用户在使用中不得轻率更改。
液压系统包括主液压系统和转向液压系统，两个系统共用一液压油箱。
1、主液压系统主液压系统为钻机车在设备调整和钻修作业时提供液压动力，配置有各种阀件，控制操作各液压机具正确安全运行。
2、转向液压系统转向液压系统为车辆前部车桥的液压助力转向提供液压动力，配置有各种阀件，控制液压系统压力、流向和稳定最高流量，确保车辆转向轻便灵活，安全可靠。
二、结构特点液压系统由以下组成：☐主液压系统☐转向液压系统1、主液压系统由以下部件组成：1)液压油箱：存储、冷却、沉淀和过滤液压油。
油箱安装有：●人孔盖，安装在油箱顶部，设置有两个，其中在油箱回油区的人孔盖上安装液压空气滤清器；●液压空气滤清器，过滤油箱流通空气，油箱加油时过滤油液；●液位计，2个，安装在油箱的前侧面，设置有高低两个液位计，高位液位计，显示井架降落后的油面；低位液位计，显示井架竖起后油面；●油温表，安装在油箱的前侧面，测量油箱内油温，正常工作油温在30～70℃；主回油口，2个，设置在油箱的底板上，配置单向阀，分别连接主回油管和溢流阀回油口；单向阀在维修液压管路时自动关闭，防止油箱中的油液流失；●排泄油口，设置在油箱的底板上，用堵头封堵；打开堵头可排放油箱液压油；●主油泵吸油口，设置在油箱的前侧面，安装主吸油滤清器；●转向油泵吸油口，设置在油箱的前侧面，安装转向吸油滤清器；●转向系统回油口，设置在油箱的底板上，配置单向阀，单向阀在维修液压管路时自动关闭，防止油箱中的油液流失；2)液压油泵：单联齿轮结构，2台，分别安装在两台液力变速箱取力箱上，由变矩器泵轮驱动，发动机转动，取力箱就可驱动油泵。
取力箱配置有液压离合器，当需要液压动作时，可操作司钻控制箱“液泵离合”手柄，置“油泵I合”位，油泵I结合，输出工作压力油液；手柄置“油泵II合”位，油泵II结合，输出工作压力油液；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压系统基本结构与工作原理
一、概述
液路系统主要包括主油泵，液压油箱，滤清器，减压阀，溢流阀,起升液缸，伸缩液缸，吊钳液缸，支腿液缸，液压马达，及各种液压操作阀等部件。
设备出厂前溢流阀、减压阀及各种压力阀的压力已调定，确保液压系统安全运行，用户在使用中不得轻率更改。
液压系统包括主液压系统和转向液压系统，两个系统共用一液压油箱。
1、主液压系统
主液压系统为钻机车在设备调整和钻修作业时提供液压动力，配置有各种阀件，控制操作各液压机具正确安全运行。
2、转向液压系统
转向液压系统为车辆前部车桥的液压助力转向提供液压动力，配置有各种阀件，控制液压系统压力、流向和稳定最高流量，确保车辆转向轻便灵活，安全可靠。
二、结构特点
液压系统由以下组成：
☐主液压系统
☐转向液压系统
1、主液压系统
由以下部件组成：
1)液压油箱：存储、冷却、沉淀和过滤液压油。
油箱安装有：
●人孔盖，安装在油箱顶部，设置有两个，其中在油箱回油区的人孔盖上安
装液压空气滤清器；
●液压空气滤清器，过滤油箱流通空气，油箱加油时过滤油液；
●液位计，2个，安装在油箱的前侧面，设置有高低两个液位计，高位液位
计，显示井架降落后的油面；低位液位计，显示井架竖起后油面；
●油温表，安装在油箱的前侧面，测量油箱内油温，正常工作油温在30～
70℃；主回油口，2个，设置在油箱的底板上，配置单向阀，分别连接主
回油管和溢流阀回油口；单向阀在维修液压管路时自动关闭，防止油箱中
的油液流失；
●排泄油口，设置在油箱的底板上，用堵头封堵；打开堵头可排放油箱液压
油；
●主油泵吸油口，设置在油箱的前侧面，安装主吸油滤清器；
●转向油泵吸油口，设置在油箱的前侧面，安装转向吸油滤清器；
●转向系统回油口，设置在油箱的底板上，配置单向阀，单向阀在维修液压
管路时自动关闭，防止油箱中的油液流失；
2)液压油泵：单联齿轮结构，2台，分别安装在两台液力变速箱取力箱上，
由变矩器泵轮驱动，发动机转动，取力箱就可驱动油泵。
取力箱配置有液压离合器，当需要液压动作时，可操作司钻控制箱“液泵离合”手柄，置“油泵I合”位，油泵I结合，输出工作压力油液；手柄置“油泵II合”
位，油泵II结合，输出工作压力油液；。
手柄置中位，两油泵均脱离停转。
3)溢流阀：先导式结构，2台，分别安装在主液压油泵的出油口端。
调定系
统压力，防止系统过载，保护系统及元件安全。
溢流阀的结构原理：由先导阀和主滑阀组成，先导阀部分包括阀体，滑阀，调压弹簧等零件。
主阀滑阀上开有一个小孔a，使进口压力油能进入滑阀上腔B，当作用在锥阀上的液压力小于弹簧的预紧力时，先导阀锥阀在弹簧力的作用下关闭，因为阀体内没有油液流动，滑阀上下两端油腔液压力相等。
因此，滑阀在上端弹簧的作用下处于下端的极限位置。
溢流阀的进出油口被滑阀切断，溢流阀不溢流；当作用在锥阀上的液压力因溢流阀进口压力的升高而增大到等于弹簧力时，锥阀被顶开，滑阀上腔B的油液经回油口b和滑阀中心通孔流入阀的出油口，然后溢流回油箱，这时溢流阀进油口的压力油从小孔a，向上补充到B腔，因为油液经小孔a时存在压力损失，因此B腔的压力低于进油口压力，滑阀上下两端出现压力差。
于是，在上下两端压力差的作用下滑阀克服弹簧力，滑阀自重以及摩擦力向上移动，打开溢流阀的进回油口，油液流回油箱，滑阀开启后，受液动力的影响，进口的压力P还要继续上升，滑阀继续上移，到某一位置滑阀受力平衡时，溢流阀进口压力稳定在一定值，该值称为溢流阀的调定压力。
