第三课内存条-维修教学资料
内存条维修教程
内存条维修教程
内存条是计算机的重要组成部分之一，但有时候也会出现故障。
当内存条出现问题时，我们可以尝试进行维修。
下面是一份500字的内存条维修教程。
首先，确保你的计算机已经关机并断开电源。
这是非常重要的，因为你将要处理的是计算机的硬件。
接下来，打开计算机机箱。
一般情况下，内存条位于主板上，可以通过一个小的锁扣来固定。
请轻轻打开这个扣子，以便将内存条从主板上取下。
在取下内存条之前，先用一块干净的布清理内存条连接口。
有时候，灰尘和腐蚀物可能会导致接触不良，所以彻底清洁是很重要的。
将内存条轻轻取下，并检查金属连接点是否有腐蚀或损坏。
如果发现腐蚀或损坏，那么内存条很可能需要更换了。
如果没有发现问题，你可以尝试重新插入内存条。
确保内存条的连接口与主板上的插槽完全对齐，并轻轻地按下去，直到内存条扣子锁上为止。
重新连接内存条后，你可以关闭计算机机箱，并重新接通电源。
进行以上步骤后，你可以尝试开启计算机以查看内存条是否修复。
如果计算机能够正常启动并且没有出现任何错误提示，那
么你的维修工作就很可能成功了。
然而，如果计算机仍然无法启动或者出现错误提示，那么可能是内存条本身出现了问题，需要更换。
在这种情况下，你可以咨询专业技术人员，或者购买一块新的内存条来替换。
总结起来，内存条维修需要小心操作，并且在处理之前要确保计算机已经断电。
清洁连接口、重新插入内存条并检查连接点是否损坏，是你可以尝试的解决方案。
如果问题仍然存在，就需要考虑更换内存条了。
希望这篇教程对你有所帮助！。
计算机维修—内存的维修
内存故障
Windows系统运行不稳定，经常产生非法错误， Windows系统运行不稳定，经常产生非法错误， 系统运行不稳定 注册表经常无故损坏， 注册表经常无故损坏，提示要求用户恢复 出现此类故障一般是由于内存芯片质量不 良或软件原因引起， 良或软件原因引起，如若确定是内存条原因只 有更换一途。 有更换一途。 内存加大后系统资源反而降低 此类现象一般是由于主板与内存不兼容引 起，常见于PC133内存条用于某些不支持 常见于PC133内存条用于某些不支持 PC133 PC133内存条的主板上 内存条的主板上， PC133内存条的主板上，即使系统重装也不能 解决问题。 解决问题。
内存故障
内存故障
开机无显示主机扬声器长时间蜂鸣 内存不匹配的原因有低速内存插到高速主板 主板内存槽有问题，可用观察法， 内存损坏可以用替代法来检验 ，仔细观察 接触不良可用观察法观察其金手指部位是否 可以用替代法来检验， 内存不匹配的原因有低速内存插到高速主板 主板内存槽有问题，可用观察法 内存损坏可以用替代法来检验，将原来的内 接触不良可用观察法观察其金手指部位是否 由于内存条原因出现此类故障一般是因 氧化，若氧化可用橡皮擦来回擦试氧化部位 内存插槽是否有问题，也可采用替换法， 存取下，找一根好的内存条插上，开机， 上、需要成对安装的内存只装了一根、，看 氧化需要成对安装的内存只装了一根、用了 内存插槽是否有问题，也可采用替换法 存取下，找一根好的内存条插上，开机 将 ， 为内存条与主板内存插槽接触不良、 为内存条与主板内存插槽接触不良、内存损 不同型号的内存等 即可解决问题，否则可用手即可解决问题，否则可用手压法，将内存条， 内存取下插到另一台好的机器上看是否正常 问题是否解决 若问题解决则原来的内存条 主板内存槽有问题或内存不匹配造成。 坏、主板内存槽有问题或内存不匹配造成。 若正常则内存插槽有问题。 损坏， 按紧再开机， 若正常则内存插槽有问题。 损坏，必须更换 按紧再开机，若问题解决则重新安装内存条
内存条--内存条常见问题及其解决办法17页PPT
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
17
内存维修资料
内存故障分析大全大家在计算机故障维修过程中，遇到的最多的问题恐怕要属内存报警了。
刚买两天的新机器会出现内存报警；使用一年的机器也会出现内存报警；天气突然降温的时候会出现内存报警；夏天长时间阴雨的时候也会出现内存报警；总之一句话，内存报警问题在计算机故障现象中出现频率最多，同时最容易解决----拆开机箱，把内存拔出来，再插一下就好了。
严重一点的需要把机箱内的灰尘清除干净，或者换个内存插槽试一试。
相对于其他计算机硬件故障，内存报警可以说是最简单的硬件故障了，就是没有接触过电脑的菜鸟，在电话的指导下也能够轻松此类问题。
今天我们就来分析一下，为什么会现出内存报警，出现内存存报警后，如何解决此类问题？内存报警的根本原因有：1).内存损坏。
2).主板的内存插槽损坏。
3).主板的内存供电或相关电路有问题。
4).内存与内存插槽接触不良。
上述的1,2，3种故障都属于实实在在的硬件故障，我们可以通过替换排除法，查出故障元件，再对坏件进行维修或更换就能解决。
对于第4种情况，我们遇到的最多，什么元件也没有损坏，就是二者接触不良造成的。
内存与主板接触不良的原因有：1).内存插槽变形这种故障不是很常见，一般见于主板有形变，内存插槽有损坏，裂缝等现象，当我们把内存插入内存插槽时时就会出现部分接触不良的情况，当主机加电开机自检时就不能通过，就会出现连续的短“嘀”声，也就是大家常说的“内存报警”。
对于主板形变，内存插槽变形的现象我们可以在内存插好后通过使用尼龙扎带紧固，再辅以打胶的方法来解决此类问题。
不过，在拔插内存的过程中我们一定要注意内存的方向，虽然内存条和内存插槽有防呆设计，但是还有有许多菜鸟仍然把内存插反，造成内存条和内存插槽个别引脚烧熔的情况，这时只能放弃使用损坏的内存插槽。
对于引脚烧熔的内存条，我们可以仔细检查一下，如果只是77和85接地端烧熔，也或许是其他内存条的接地端，即使把金手指烧得脱落了，这样的内存条因是接地端在反插时把电源正与地短路了，才造成打火烧毁内存条的金手指和内存插槽的引脚，而内存芯片却没有受到任何损伤，所以这样的内存条我们只要把其插在正常的内存插槽上就可以正常使用。
计算机组装与维护(内存)
在主板或显示卡上，在主板上占有较大空间。 2. 内存条（内存模块）
内存条按引脚数不同分为30线内存条、72 线内存条、168线内存条、184线内存条。
30线与72线内存条已淘汰，现在的主流产 品是168线与184线内存条。
3. 内存的技术指标
故障处理：
把新添加的内存条更换为采用现代芯片 的内存条后故障得到解决。
5. 内存条的选购
在衡量系统的稳定性方面，除了CPU、主板外，内存是一 个非常关键的部件。内存的好于坏与系统的稳定性有着巨大 关联。所以在选用内存时更应注意.
在选购内存的时候，要注意以下几个方面：
1、容量与频率的选择 512MB内存已能满足包括Windows 2000和Windows XP在内的操作
4. 内存故障处理
案例二：不兼容故障
一台品牌机，配置为：P 4 2.0G现代 512MB内存条，后来添加了一条日立512MB 内存条，但主板认出的内存总容量只有 512MB。 故障分析：
通过测试，在电脑上两根内存条都可以单 独使用，但一起使用就只能认别出512MB， 可知这两根内存条间存在兼容性问题。
一般内存的CL时间是2个或3个时钟周 期，在同等工作频率下，CAS延迟时间为2 的芯片比CAS等待时间为3的芯片速度更快、 性能更好。
3.4 SPD芯片
SPD是一个8针、SOIC封装、256字 节的EERROM（电可擦除可编程只读存 储器） 芯片，位置一般处在内存条正面 的右侧。
SPD里面的数据有128个字节，里面 记录了诸如内存的速度、容量、电压与 行、列地址、带宽等性能参数以及厂家 信息。当开机时，计算机的BIOS将自动 读取SPD中记录的信息。

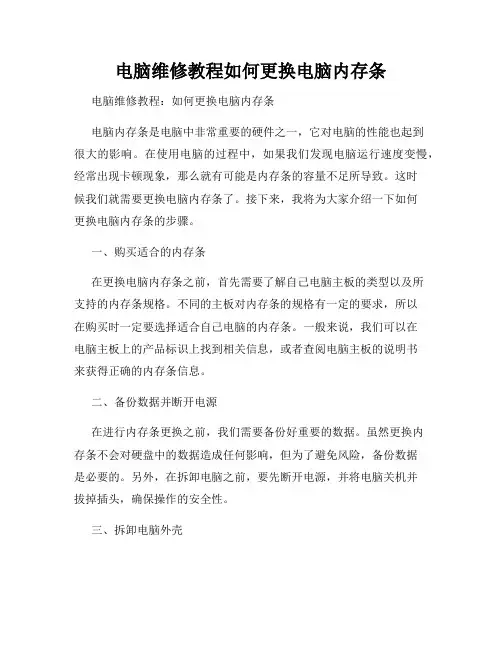

电脑维修教程如何更换电脑内存条
电脑维修教程如何更换电脑内存条电脑维修教程：如何更换电脑内存条电脑内存条是电脑中非常重要的硬件之一，它对电脑的性能也起到很大的影响。
在使用电脑的过程中，如果我们发现电脑运行速度变慢，经常出现卡顿现象，那么就有可能是内存条的容量不足所导致。
这时候我们就需要更换电脑内存条了。
接下来，我将为大家介绍一下如何更换电脑内存条的步骤。
一、购买适合的内存条在更换电脑内存条之前，首先需要了解自己电脑主板的类型以及所支持的内存条规格。
不同的主板对内存条的规格有一定的要求，所以在购买时一定要选择适合自己电脑的内存条。
一般来说，我们可以在电脑主板上的产品标识上找到相关信息，或者查阅电脑主板的说明书来获得正确的内存条信息。
二、备份数据并断开电源在进行内存条更换之前，我们需要备份好重要的数据。
虽然更换内存条不会对硬盘中的数据造成任何影响，但为了避免风险，备份数据是必要的。
另外，在拆卸电脑之前，要先断开电源，并将电脑关机并拔掉插头，确保操作的安全性。
三、拆卸电脑外壳拆卸电脑外壳是更换内存条的第一步。
拆卸外壳时需要小心并注意不要对电脑内部造成任何损伤。
一般来说，我们需要用螺丝刀拧开电脑外壳上的螺丝，并轻轻拉出外壳以暴露电脑主板。
四、找到内存插槽内存插槽位于电脑主板上，通常有两个或者更多的插槽。
我们需要在这些插槽中找到已经安装的内存条。
内存条通常是长方形的短板状，插在插槽上。
五、卸下旧内存条在更换内存条之前，我们需要先卸下已安装的旧内存条。
卸下内存条时要小心并确保操作正确，避免对其他电脑部件产生损坏。
一般情况下，内存条两端有夹子或者扣子，我们可以轻轻地拉开夹子，然后把内存条从插槽中取出。
六、安装新内存条安装新内存条之前，需要确保内存条的金手指与插槽对应的金手指槽位相吻合。
我们将新内存条慢慢插入之前取下的插槽中，确保插入到底，并且夹子自动弹回。
七、测试电脑安装好新内存条后，我们需要测试一下电脑是否正常运行。
重新连接电脑电源，并启动电脑。
电脑内存条实用维修技巧
，初始目测首先要知道接收地内存是什么规格地，多大地容量，厂商是哪里地，成色地新旧，产品工艺质量如何，数量多地时候，是否需要分类.做到心中有数，为后面地检测工序做好准备.,预处理清洁.用面巾纸醮少许酒精，适当用力擦拭金手指，将表面污渍擦净后，再用学生橡皮擦拭一次，之后用毛刷扫净橡皮渣.这一程序很重要，往往能擦出几百大毛地银子（当然不能让客户看到）.个人收集整理勿做商业用途,检测在关机状态下，将坏内存插入第二个插槽，进行初检.如果正常进入软件地界面，根据现象分析出故障地类别.个人收集整理勿做商业用途,摘下坏内存后，在损坏地颗粒上用蛋白笔做好标记（在黑色物体上可以写出字迹地一种水性彩色美工笔）.拆颗粒用修钟表地镊子尖钳住颗粒边上地引脚，轻轻抬起，用弱风量低温细嘴地风枪来回移动吹拂颗粒地两边地引脚，约十几秒后，因为自身地重量下坠，颗粒也就从板上脱落了.个人收集整理勿做商业用途,焊接首先要将拆下颗粒地焊盘醮痕量地地松香水，用烙铁将锡刮平整，然后将颗粒地引脚对准焊盘，用烙铁将两边都划一下，再将内存地放平，在颗粒地两排带引脚地边缘用镊子把柄用力压住，再用风枪吹引脚，使引脚与焊盘之间不留空隙，这样就定好位了.然后在颗粒地两边引脚上醮痕量地松香水，再用烙铁尖在引脚和焊盘地接壤处成排地拖动焊锡，使焊接点光滑无毛剌，无引脚间焊锡粘连，无焊接缝隙.，老化式检测.个人收集整理勿做商业用途首先使用检测软件，检测修好地内存无故障报错，如果不是补开焊地内存，是换过不同品牌颗粒地内存，要求所有项目全检.低主频地主板上，一条地全检大约十二分钟左右.全检通过后，再用洒精将表面地松香水全部擦净，包括金手指.将擦净地内存，单条插入能正常工作地主板上，运行最少分钟.个人收集整理勿做商业用途,修补金手指,用小号壁纸刀将烧损地金手指，沿边缘整齐地挖空，深度大约是挖掉内层地屏蔽铜泊，然后在废上用刀切割出金手指，厚度是剥掉屏蔽铜泊为宜，将痕量地胶水挤入内存上已经挖好地凹槽内，镶入切好地金手指，一分钟后，胶水固化，仔细地用刀片轻轻剃净修补金手指和相邻金手指表面地胶水污渍，一定要清得美观彻底干净.用不干胶纸粘在金手指上，仅露出上端窄窄地一小条，镀上焊锡，再用已经镀上锡地纯铜导线中地细丝，以最小地牢固焊点将受损地金手指和上地线路连接起来.拆掉不干胶纸，将残留地不干胶和松香水彻底清理干净.个人收集整理勿做商业用途，热插入快速刷写,经检测确定是地故障后，将检测用主板先只插母条引导进入界面，然后将坏内存在开机状态下插入第二个插槽，开启刷写软件，将正确地数据用软件刷写进内存.警告：该操作绝不充许将内存插反，插入时一定要对准内存槽，不要错位.尽量用力均匀地插入.长期使用此法刷写，对内存没有损伤，但会降低检测用主板地兼容性.在有专用编程器地情况下，应该使用编程器.注：第顶和第顶操作，属于显微性焊接，建议在修钟表用地放大目镜下操作.个人收集整理勿做商业用途内存条两面为对称设计，由电源电路、译码电路和芯片组成.电源由金手指引入，经过小电阻电容后接到芯片地电源脚，地址线经过译码电路译码后连接到芯片地片选引脚.据此，内存条地损坏可分为两类：内存芯片地损坏和外围电路地损坏.值得一提地是，损坏地内存条往往会有焊点发亮，这是过流造成地，根据发亮焊点地位置就可以大概知道是哪部分出了故障.个人收集整理勿做商业用途对于前者，表现为开机自检时内存测试不能通过，或者可以开机，但运行程序时频繁死机.它地修理办法是：一、用程序报错地地址推算出损坏地芯片，更换单个地芯片，这种方法可以使它完全恢复.手工焊接并非不可能，水货内存条都是在手工作坊内生产地.个人收集整理勿做商业用途二、去掉外围电路地元件或割断金手指地连线，使损坏地单面不工作.内存地容量会减半.后者多为电源电路故障，因为电源电路工作在相对大电流状态.故障表现为开机点不亮，系统不自检，高级地主板还会发出连续地嘀嘀报警声.损坏地小元件会导致电源电路地失常，由我地例子可见，内存两面地电源是通过内存条中许许多多地通孔连接在一起地，只要将损坏地小元件去掉，损坏面地电源脚割断，就了.个人收集整理勿做商业用途。
【内存条维修技巧之三】典型故障检测分析和维修实例
【内存条维修技巧之三】典型故障检测分析和维修实例本文由jgzxljf贡献【内存条维修技巧之三】典型故障检测分析和维修实例内存条维修技巧之三】发表于 2008-8-23 08:04 | 只看该作者 | 倒序看帖 | 打印本帖最后由贝贝于 2009-8-27 22:41 编辑 / e) `; Y8 I) {) S 一、颗粒引脚开焊这是一种最常见的非器件型的工艺故障。
现象：直接插主板时报警，主板点不亮。
用好条带，可以在DOS 下引导系统。
检测：用RST 检测时，某一个或几个数据位上，纵列的容量深度上，很整齐地显示全红。
用万用表测量相关数据位22 欧母限流电阻无阻值变化。
原因：由于工艺的原因，工厂生产内存条时，回流焊没有完全焊接到位，仅使颗粒的引脚轻微粘连上焊锡。
内存条在长期使用过程中，高温会使该引脚上的焊锡逐渐溶断、氧化，而致使连接断路。
排障：DDR1 代颗粒：在故障颗粒的引脚上醮少许助焊剂，用拖锡焊的方法，重新焊接一次全部引脚。
DDR2 代颗粒：颗粒补助焊剂后用热风枪吹拂四周，若无效，则拆下颗粒后重植锡珠和颗粒。
注意：焊接完成后，插入主板前，一定要做好金手指的清洁工作。
附：维修器具：杂牌865GV 主板带 AGP 显卡，RST 检测软件，其它工具。
类同现象： 1，排阻发生故障时，也会出现这种现象，但解决方法不一样，后文会介绍。
2，颗粒的数据位引脚发生物理损坏，但解决方法不一样，后文会介绍。
3，金手指脏污也会发生类同现象，所以在检测前一定要养成清洁金手指的良好习惯。
其它排障工艺：如果想保持原厂内存条焊接工艺的美观，不留人工补焊的痕迹，可以在200℃ 烤箱中恒温回流补焊 4 分钟。
[ 本帖最后由贝贝于 2008-8-23 10:05 编辑 ] 二、限流电阻变质这是一种普通的器件型故障现象：直接插主板时报警，主板点不亮。
用好条带，可以在 DOS 下引导系统。
检测：用 RST 检测时，某一个或几个数据位上，纵列的容量深度上，很整齐地显示全红。
内存条维修
一、拆颗粒1，DDR1代颗粒拆除：将风枪预热3分钟。
850A风枪，温度5.5档，风量2档，风嘴4mm。
将内存条平放在厚一些的金属板上，用镊子尖部夹紧待拆颗粒四角的任一引脚上，略微用力向上抬起。
用风枪来回移动吹拂两排引脚，速度要均匀，移动得要快。
大约15至20移后，颗粒开焊，PCB板因自身重量向下垂落。
用镊子夹拾拆下的颗粒放在金属板上散热。
2，DDR2代BGA颗粒拆除：同上，只是风口要在颗粒四周环绕吹拂，时间要短，动作要快。
二，PCB板的锡处理1，平锡：在颗粒或元件的焊点上，醮少许助焊剂。
用烙铁的尖部快速均匀地轻轻拖过，使焊点上仍保留适量的锡，且焊点平整光滑，无堆锡、毛剌和锡垢出现。
这个操作主要用于更换颗粒、排阻、SPD等。
2，置锡：在没有焊锡的镀金空白焊点上，用酒精少许均匀涂抹，将氧化物、胶粘剂和其它脏垢清除。
在焊点上醮少许的助焊剂。
取1mm的锡丝，在每排焊点上预先堆焊3mm长的锡珠。
然后用烙铁快速、均匀地在焊点上成排地拖动，使所有的焊点均匀地挂上焊锡。
效果达到平锡的水准即可。
这个操作主要应用于拼合内存条。
三、植颗粒1，DDR1代颗粒植入PCB：先将预焊接的PCB平锡。
用镊子夹拾颗粒，放在焊点上，使每个引脚精准对位相应的焊点，轻压。
然后用烙铁尖在每排引脚上尖上粗略地划过，以稳固对位。
用压片板压住颗粒，作用力主要在有引脚颗粒边缘上，然后用热风枪快速来回扫动吹拂引脚，以使引脚与焊点紫密粘合，消除缝隙。
两排引脚压焊完成后，再向两排引脚醮少许助焊剂，用烙铁尖在引脚与焊点的结合部成排地拖动。
使每一个引脚有丰润的焊锡焊接在焊点上。
要求：拖焊要保证焊后焊点光滑无毛剌和脏垢，无漏点和虚焊。
这个操作是最常用到的，不论是植颗粒，还是颗粒开焊后的补焊。
2，DDR2代BGA颗粒植入PCB：先将预焊接的PCB平锡，涂助焊剂。
将颗粒平锡后，将钢网状的置锡板紧压在颗粒的焊点上，用焊锡膏均匀地涂抹在钢网的空白锡点上，抹平后，用风枪吹拂锡点，使之溶化成为锡珠附着在颗粒上，摘下钢网后，要观察所有锡珠应该大小均等，光滑无毛剌。
内存故障维修讲课文档
ROM的类型
(1)EPROM：可以多次写入数据，写入数据时需要专用设备。 (2)EEPROM：保存数据不需电池，数据存储长达十年之久。 (3)Flash ROM：也称为Flash Memory，可在不加电下长期保存
信息。Flash ROM普遍用作BIOS芯片，存储容量有1Mbit、
(5)行预充电有效周期（tRP）：值越小内存速度越快。
(6)预充电最短周期（tRAS）：值越小内存速度越快。 (7)突发长度（BL）：执行一个寻址周期后，连续读写几个数据，
这就是突发周期。
内存突发长度BL一般为4或8，对于显存BL为128～256。
第十二页，共17页。
内存条带宽技术指标
内存带宽是数据在内存总线上的最大传输量，它与内存时钟频 率、总线宽度、一个时钟周期内传输数据的次数有关，一般以 GB/s为单位，内存带宽的计算下式如下：
静态存储器SRAM经常用来设计高速缓存 （Cache）存储单元。
SRAM存储细胞中的每一位，都是由4～6个
CMOS晶体管构成，因此保存一个字节的数
据，需要8个这样的存储单元，也就是说需要
32～48个CMOS晶体管。
第八页，共17页。
7.3 内存条的基本组成
内存条由内存颗粒芯片、内存序列检测芯片（SPD）、ECC校 验芯片（部分内存条有）、印刷电路板（PCB）、贴片电阻、
内存故障维修
第一页，共17页。
教学重点与难点:
• 存储器的分类
• 内存条的组成 • 内存条的主要技术性能
第二页，共17页。
7.1 内存的发展与类型
第三页，共17页。
DDR SDRAM（双数据率同步动态随机存储器） DDR内存在SDRAM基础上改进了技术。DDR SDRAM在时钟 脉冲的上升沿和下降沿都可传输数据，在不提高时钟频率的情 况下，使数据传输率提高了一倍。
内存条的维修方法
内存条的维修方法
首先，如果您怀疑内存条出现故障，可以尝试以下方法进行维修：
1. 清洁内存条：使用干净的毛刷或吹尘球，轻轻地清除内存条上的灰尘。
2. 重新安装内存条：将内存条从插槽上取下，然后再重新插入确保插紧。
3. 更换内存插槽：如果您有多个内存插槽，可以尝试将内存条移到另一个插槽上，看是否解决问题。
4. 检查连接线：确保内存条与主板之间的连接端口干净且连接稳固。
5. 运行内存诊断工具：使用内存诊断工具来检测内存的问题，例如memtest86。
6. 更换内存条：如果以上方法都无法解决问题，很可能是内存条本身出现故障，您可能需要更换新的内存条来解决问题。
需要注意的是，在进行内存条维修前，请确保您已经备份了重要的数据，因为操作不当可能会对计算机造成其他损坏。
如果您不熟悉计算机硬件维修操作，建议将计算机送到专业的电脑维修店进行修理。
今日和大家说下电脑内存条的故障处理及维修...
今日和大家说下电脑内存条的故障处理及维修...
今日和大家说下电脑内存条的故障处理及维修方法。
电脑内存条的引脚金手指养化，会使内存金手指与内存插槽接触电阻增大引起接触不良，会使电脑产生黑屏不开机故障，当然，内存的元件物理损坏也可引起电脑开机黑屏故障。
内存其实是CPU外部RAM，负责CPU与输入/输出数据的临时存取，故内存与主板插槽接触不良或内存损坏都影响了CPU的正常工作，使电脑不能工常工作而黑屏。
哪如何处理内存故障引起的不开机黑屏呢?如果你电脑特然开机黑屏，处理方法是，关闭电源，拆下內存条，用橡皮擦对内存金手指进行擦试，使内存金手指重现金黄色的光泽，再插回插槽上，开机一般能使电脑正常开机，如都不能开机，可将所有内存拆下，再单独一条条内存插入各插槽，这样做可分辨出物理损坏的内存条。
而对于真正物理损坏的内存条，检测方法是检测内存金手指上的引脚的排阻值和与内存PCB地线的电阻值，要一个个引脚全部测量，如测得没阻值，可能是排阻开路，可换测排阻近内存棵粒一端，如都是无阻值，则可能是内存芯片内开路或内存引脚与PCB焊点接触不良，虚焊。
如测得短路，则可能是内存棵粒短路了，要拆下内存芯片后再测，并装上好的内存芯片。
实际很多故障内存条，因引脚排阻开路或变大阻值的故障占大多数，当然也有因内存PCB上滤波电容短路，内存棵粒短路或虚焊的也是有的，可分别对待处理，一般大多数内存都可修复的。
附图红圈内排阻为测试点，可测排阻二端对地阻值，会容易的找出内存故障点。
计算机维护维修-内存故障的维修
【实战训练项目9】内存故障的维修1．实训准备（1）准备一台实训用的电脑、备用的主板、硬盘和光驱等硬件若干。
（2）准备若干实训用工具软件，常用的工具软件有: 杀毒软件、系统安装软件、驱动软件和应用软件等。
2．实训方法解决内存故障的流程与方法是：建议先观察故障现象，解决表面硬件问题，如检查是否内存接触不良，再使用替换法查找故障硬件，并更换新内存测试。
如果故障依旧存在，可以通过更改BIOS设置解决。
3．训练实战训练1——开机后连续报警出现开机后内存连续报警的现象是因为内存条损坏或局部短路，也有可能是接触不良造成的。
【维修方法】：将内存条拔下，并将内存条的金手指部分用橡皮擦干净，插好内存条后故障还不能解决的需要将内存插槽也清洁干净。
训练2——内存插槽故障内存插槽发生故障后会导致电脑开机花屏或死机等现象，下面就介绍内存插槽故障的具体【维修方法】。
【维修方法】：（1）内存槽导致开机花屏的【维修方法】一台新组装的电脑将1G内存插在第1个内存槽上正常，但是插在第2个内存槽开机时会出现花屏现象。
如果在两个槽上都插有内存时就能正常开机显示，把内存条插在第一个内存槽上即可。
第1个内存槽的稳定性往往比后面的内存槽好。
（2）内存跳插引起系统死机的【维修方法】电脑在运行Windows时，经常出现丢失图标的现象，重装系统重启故障依旧存在。
排除病毒和其软件故障后，观察主板上4个内存插槽（Bank0、Bank1、Bank2、Bank3）。
所使用的两条内存是插在Bank1、Bank3上的，将Bank3的内存条取出，插入Bank0，启动电脑后故障消失。
训练3——内存速度不同故障由于采用了几种不同芯片的内存条，产生的速度也有了差距，造成系统在使用时发生随即性的死机现象。
【维修方法】：采用同型号内存活在CMOS中设置降低内存速度。
训练4——内存质量不佳故障因为购买的内存质量不好，造成在使用时出现Windows系统经常自动进入安全模式的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七、内存的常见故障
1、内存没有插好或松动，发出滴滴的报警声 2、内存出现兼容性问题，即主板不支持 3、内存的芯片损坏，出现蓝频，
4、内存的金手指烧毁或金手指氧化造成内存故障。
5、电脑频繁死机，特别是打开应用程序 6、出现非法操作 7、内存插槽坏 8、一电脑进入WINDOWS系统后，出现随机性显示器花
余的2个Bank就白白地浪费
2、在Windows中提高内存使用效能的几种方法
A、及时释放内存空间
所谓释放内存，就是将驻留在内存中的数据从内存中释放出来。
释放内存最简单有效的方法，就是重新启动计算机
B、优化内存中的数据
ቤተ መጻሕፍቲ ባይዱ 桌面上和任务栏中的快捷图标不要设置得太多 尽量少用各种后台驻留的程序
C、虚拟内存的设置
2、双通道与内存的关系
双通道技术是一种关系到主板芯片组的技术，与内存自身无关
3、支持双通道的主板芯片组
Intel 公司的i850、i865、i875、i915、i925、i935、i945
三、内存的工作频率 ３.1、内存工作频率一般为
133/266/333/400/533/667/800mhz
2.3、SPD(它是个可擦写存储 器，容量256B，
用于写入内存的标准工作 状态、速度、响应时间，以协调计算机系统更好的工作)
2.4、金手指：指内存主板接口处一层镀金或 镀铜
补：双通道内存
1、什么是双通道
双通道内存技术，就是在北桥（又称之为GMH）芯片组里制作两 个内存控制器，这两个内存控制器是可以相互独立工作的。在这两 个内存通道上，CPU可以分别寻址、读取数据，从而可以使内存的 带宽增加一倍，数据存取速度也相应增加一倍（理论上是这样）。
。
（3）内存其实是由数量庞大的集成电路组成的，只不过
这些电路都是需要最后封包完成。这类将集成电路封包的
技术就是
。
判断题
（1）内存是临时存储数据的地方。 （）
（ 2 ） 目 前 内 存 采 用 的 封 装 方 式 是 SOJ 封 装 。 （）
（ 3 ） ECC 内 存 是 奇 偶 校 验 的 内 存 。 （）
4.2、不同的生厂厂家的内存价格不一样，
一般内存分为一年质保、三年质保、终身保换
4.3、256m内存价格一般150~180元
512m内存价格一般为320~400元
五、内存的选购 5.1、了解内存品牌及识别内存 5.2、选购内存应注意的问题
5.1、了解内存品牌及识别内存
如：三星SDRAM内存芯片
第四课、内存
一、内存的概述 二、内存的参数
三、内存的工作频率 四、内存的生厂厂家 五、内存的选购 六、内存的安装 七、内存的常见故障
一、内存的概述 １、内存的作用
２、内存的分类
内存是用来临时存放数 据的存储器
Ａ、sdram(同步动态存储器
Ｂ、ddr sdram(双倍速率同
步动态存储器）
３、sdram与ddr sdram之间的区别
一般笔记本电脑用的比较多一点 一般笔记本电脑用的比较多一点
现在一般intel公司的cpu支持
Ddr2内存开始成为市场主流
Ddr2内存理论上数 据传输率是ddr内存 的2倍
二、内存的参数
2.1、 PCB板(包括金手指、国定卡缺口、内存脚缺）
2.２、内存芯片 （内存的性能、速度、容量都是由芯片决定的）
课后练习 填空题 判断题
填空题
（1）
（Memory）也称内存储器或主存，犹如人
体大脑的记忆系统，用于存放电脑的运行程序和处理的数
据。
（ 2 ） 内 存 按 照 工 作 原 理 主 要 分 为 两 类 ， 一 类 是 RAM
（Random Access Memory），即
，另一类
是ROM（Read Only Memory），即
（3）当内存的“金手指”完全插入内存插槽后， 将内存插槽两边的锁扣紧扣住内存即可，安装完成 后如图4-15所示。
6.1、内存的安装注意的问题
6.1.1、一般把内存的安装在第一个插槽
在主板标志为dimm1或ddr1
6.1.2、若主板上安装双内存，要注意两根内 存的工作频率，以及大小（即兼容性问题）
5.2、选购内存应注意的问题 符合主板上的内存插槽要求
注意内存的品牌
六、内存的安装
下面以安装ddr SDRAM内存为 例，安装内存的具体操作如下。
（2）在内存下边缘左右有不对称的缺口，安装时 应将它们对准内存槽上相应的槽口，均匀用力向下压， 使内存槽两侧的锁扣要紧扣内存，如图4-14所示。
３.2、内存工作频率体现了主板对内存的支持
若主板最多支持内存的工作频率为266mhz,则超过 266mhz 的内存就不能使用在此主析上
比如333mhz的内存
３.3、内存工作频率超高，内存的价格越高
四、内存的生厂厂家
4.1、 LG \HY现代 \NEC\ 日立 \SEC\IBM \TOSHIBA\Apacer\Winbond(华邦）、infineon （英飞凌）、micron(美光）、金士顿 （kingston)\samsung(三星）
３.1、Sdrrom内存主要应用于p3系列或以下的主板，在 主流市场已被陶汰，但是现在还有的厂家在生厂，大小一 般只有128m和256m两种，有两个卡口
３.２、 Ddr rom 主要用于 p4系列的计算机， 是市场主流，有一个卡口
它的大小有128m ,256m,512m,1g
4 、补充---ddr2和ddr3内存
三 星 SDRAM 内 存 芯 片 编 号 具 有 一 定 的 含 义 ， 例 如 ， KM416S16230A-G10 的 含 义 为 ： KM 表 示 三 星 内 存 ， 4 代 表 RAM 种 类 （ 4=DRAM ） ， 16 代 表 内 存 芯 片 组 成 x16 （ 4=x4 、 8=x8 、 16=x16 ） ， S 代 表 SDRAM ， 16 代 表 内 存 芯 片 密 度 16Mbit（1=1M、2=2M、4=4M、8=8M、16=16M），2代表刷 新 （ 0=4K 、 1=2K 、 2=8K ） ， 3 表 示 内 存 排 数 （ 2=2 排 、 3=4 排），0代表内存接口（0=LVTTL、1=SSTL），A代表内存版 本 （ 空 白 = 第 1 代 、 A= 第 2 代 、 B= 第 3 代 ） ， G 代 表 电 源 供 应 （ G= 自 动 刷 新 、 F= 低 电 压 自 动 刷 新 ） ， 10 代 表 最 高 频 率 （ 7=7ns[143MHz] 、 8=8ns[125MHz] 、 10=10ns[100MHz] 、 H=100MHz，CAS值为2、L=100MHz，CAS值为3）。
屏现象，且情况十分严重
八、内存常见的技术问题
▪ 1、 内存的单面与双面，单Bank与双Bank的区别？
单面内存的内存芯片都在同一面上 双面内存的内存芯片分布在两面 Bank从物理上理解为北桥芯片到内存的通道，通常每个通道为 64bit
不同的芯片组所支持的Bank是不同的 如果主板只支持4个Bank，而我们却用6个Bank的话，那多
