复合电压闭锁过流保护 的原理
变压器复合电压闭锁过流保护
变压器复合电压闭锁过流保护本文分析了镇江地区部分常用主变复压闭锁过流保护的原理及复压压板的运行要点，整理、提炼了复压压板操作的重点、难点，为设备安全运维提供参考。
复合电压闭锁过流保护作为变压器或其相邻元件的后备保护，反映变压器内部及引出线相间短路故障或系统故障。
复合电压闭锁过流保护的元件构成、工作原理及电压互感器检修和异常时对复合电压元件的影响。
标签：复合电压闭锁过流；变压器；原理；异常影响一、复压闭锁过流保护原理（一）复压闭锁功能为防止负荷瞬间突变达到启动定值而引起保护装置的误动，引入复压进行判别，同时短路故障比瞬时过负荷时的电压下降更严重且非对称短路含有负序分量，因此过流保护经复压闭锁，可提高主变过流保护的灵敏度并扩大其后备保护的作用范围。
（二）复压闭锁过流的工作原理复压闭锁过流保护原理，其中，KA1，KA2，KA3分别为电流继电器，KVN 为负序单元，KV为低电压继电器，KT为时间继电器，KS为信号继电器，KOM 为保护出口中间继电器。
复压闭锁元件由低电压继电器（KV）和负序过电压继电器（KVN）组成，发生故障时：1）当发生两相接地短路故障或两相短路故障的时候，由于有接地发生，所以故障量中会有负序电压出现，因此负序电压继电器（KVN）就会首先动作，它的常闭接点打开，这样低电压继电器（KV）就会失磁，其常闭点闭合，紧接着中间继电器（KM）就会接通，假如这时有任何一相电流过流，即在KA1，KA2，KA3电流继电器中，有任意的一个继电器动作，就会使得时间继电器（KT）回路接通，经过一定的延时t后保护就会启动，开关发生跳闸。
2）在发生A，B，C三相相间短路故障时，由于没有出现负序电压信号，所以负序电压继电器（KVN）就不会启动，它的接点继续保持闭合状态，但是由于母线的三相电压同时出现了下降，因此低电压继电器失磁复归并且使它的接点闭合，同一时间，三相的电流继电器都会动作，再经延时t后保护就会动作，变压器两侧断路器跳闸，切除故障。
复合电压闭锁过流保护的原理培训讲学
复合电压闭锁过流保护的原理复合电压闭锁过流保护的原理1．低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2．2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3．3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
4．两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
5．就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.6．复压闭锁过流的具体含义是什么？7．包括三个条件：1、低压元件；2、负序电压元件；3、过流元件8．保护功能配置9．方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
10．零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
11．零序过流保护12．PT断线检测13．过负荷保护告警14．反应非电量故障的有载瓦斯保护15．测量功能配置：16．全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
17．电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护——当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护得原理1．低电压元件，电压取自本侧得YH或变压器各侧得YH。
动作判据：动作值小于低电压元件整定值。
ﻫ2.负序电压元件,电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值.ﻫ3。
过流元件，电流取自本侧得ＬＨ,任一相电流大于过流定值。
两个电压元件就是或得关系，加上过流元件，就满足复合电压闭锁过流保护得出口条件了。
ﻫ就就是电压满足条件(正序小于一定得值，一般额定电压得６０％－6５%；负序电压大于一定得值;零序大于一定得值,三者只要一个满足就可以，或得关系）与电流满足(正序电流大于一定得值)跳开关了、复压闭锁过流得具体含义就是什么?包括三个条件：1、低压元件;２、负序电压元件;3、过流元件ﻫ保护功能配置ﻫ方向闭锁得复合电压闭锁得过流保护,具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关.ﻫ零压闭锁零序电流保护，具有两时限出口,第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测ﻫ过负荷保护告警反应非电量故障得有载瓦斯保护测量功能配置：全部电量得测量采用交流采样获得,可测量电压、保护电流、零序电压电流。
ﻫ电力系统出现故障时常伴随得现象就是电流得增大与电压得降低，过流保护就就是通过系统故障时电流得急剧增大来实现得。
但就是由于大型设备、机械得起动也会造成电流得瞬间增大，有可能造成开关得误动，为了防止其误动，在保护中增加低电压元件,将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流得增大与电压得降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器得后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护——当电流大于过流保护得定值时，如低电压没动作就闭锁(保护不出口)，低电压也动作时,保护就跳闸。
一般得过流保护动作灵敏度不够，为了提高保护动作得灵敏度，做法就是结合母线得电压变化情况,这样即考虑了电压又考虑了电流，从而可区分过负荷与过流,提高了过流保护得灵敏度。
复合电压闭锁过流保护
复合电压闭锁过流保护复合电压闭锁过流保护本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
（为什么先跳分段后跳主变？个人认为这是因为：如上图：若故障发生在分段母线二上，则先跳母联后，可隔断故障点与连于分段母线一的联系，这样当变压器的保护跳闸信号复归，可以不跳主变，使一段母线继续正常运行。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
变压器复合电压闭锁方向过流保护
复合电压闭锁方向过流保护1、复合电压闭锁元件复合电压闭锁元件是由正序低电压和负序过电压元件构成，作为被保护设备及相邻设备相间故障的后备保护。
保护的接入电流为变压器某侧TA二次三相电流，接入电压为变压器本侧或其他侧的TV二次三相电压。
为提高保护的灵敏度，三相电流一般取自电源侧，而电压可以取自负荷侧。
复合电压闭锁元件起动判椐是：任一个线电压满足：Min(U ab, U bc, U ca) < U ddy本侧母线线电压的低电压定定值；负序电压U2> U fx负序电压定值。
低电压和负序电压超过定值都可以起动过流保护，是或的逻辑关系。
2、功率方向元件（1）PST-1200若电压、电流取自本侧的TV和TA，交流回路采用900接线。
Uab~Ic，Ubc~Ia，Uca~Ib三个夹角（电流滞后电压时为正），若方向控制字置“0”方向指向变压器，保护动作区－1350＜δ＜450，最大灵敏角为－450；若方向控制字置“1”方向指向系统（母线），保护动作区2250＞δ＞450，最大灵敏角为1350。
1）PST-1202动作特性（方向指向变压器时）：2）PST-1202逻辑框图：（2）RCS-978过流保护主要作为变压器相间故障的后备保护。
通过整定控制字可选择各段过流是否经过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。
1）方向元件：方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。
接线方式为零度接线方式。
接入装置的TA 极性，正极性端应在母线侧。
装置后备保护分别设有控制字“过流方向指向”来控制过流保护各段的方向指向。
当“过流方向指向”控制字为“1”时，表示方向指向变压器，灵敏角为450；当“过流方向指向”控制字为‘0’时，表示方向指向系统，灵敏角为2250。
2）复合电压元件：对于变压器某侧复合电压元件可通过整定控制字选择是否引入其他侧的电压作为闭锁电压。
例如对于Ⅰ侧后备保护，装置分别设有控制字，如：“过流保护经Ⅱ侧复压闭锁”，来控制过流保护是否经Ⅱ侧复压闭锁。
主变复合电压闭锁过流保护动作条件
主变复合电压闭锁过流保护动作条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!主变复合电压闭锁过流保护动作条件在电力系统中，主变复合电压闭锁过流保护是确保电网安全稳定运行的重要保护装置之一。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理1.低电压元件，电压取自本侧的YH或变压器各侧的YH动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH,任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护一一当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
变压器复合电压闭锁过流保护范围、整定计算、工作原理
变压器复合电压闭锁过流保护范围、整定计算、工作原理在变压器保护中,除主变差动、瓦斯等主保护外,主变过电流保护。
是一种重要的后备保护,不仅作为变压器本身的后备保护,也可作为变压器中、低压侧母线及出线的后备保护。
但简单的过电流保护不能满足复杂的电力系统和大容量变压器在定值计算中灵敏度的要求,复合电压闭锁过流保护的引入,可以解决过电流保护整定值过高,灵敏度不足等问题。
变压器过流保护整定原则1、按躲过变压器可能出现的最大负荷电流来整定。
2、按躲过负荷自启动的最大工作电流整定。
3、当变压器低压侧具有出线保护时，按与相邻保护相配合整定4、躲过变压器低压母线自动投入负荷整定。
变压器过流保护加低压闭锁的原因加低压闭锁的条件主要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生在很短的时间，如果没有低压闭锁条件，会引起变压器解列，所以为了保证变压器供电的可靠性，加了低电压闭锁条件。
变压器过流保护加负序电压闭锁的原因负序电压闭锁条件主要是为了提高三相短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但是短路的瞬间，三相电压降低，会出现一定的负序值（6-9V），负序电压闭锁就是采用这个原理，在负序电压高于门槛时，可靠出口。
变压器复压闭锁过流保护的优点1、在后备保护范围内发生不对称短路时。
有较高灵敏度。
2、在变压器发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关。
3、由于电压启动元件只接在变压器的一侧，故接线比较简单。
以上为变压器复合电压闭锁过流保护原理，通常情况下，该功能在变压器后备保护中，作为一项非常重要的保护功能存在。
复合电压闭锁过流保护原理
复合电压闭锁过流保护原理
复合电压闭锁过流保护原理主要基于复压逻辑和过流检测两个部分。
在复压逻辑部分，系统通过检测电压来判断是否发生故障。
具体来说，系统会检测负序电压和正序电压，通过设定一定的阈值来判断是否发生不对称故障（如单相短路）或三相对称故障（如三相对称短路故障）。
在过流检测部分，系统通过检测线路电流来判断是否超过预定值。
如果线路电流超过预定值，并且复压逻辑部分也判断出故障，那么整套保护装置就会启动。
这种保护原理可以作为馈线或变压器保护的后备，尤其在最大或最小运行方式下线路终端两相短路或三相短路时，故障电流可能达不到速断整定值，此时引入复合电压回路，可以降低过流的动作值。
复合电压闭锁过流保护主要反应相间短路故障，作为差动等保护的后备保护。
在实际应用中，需要注意电压取自本侧的PT或变压器各侧的PT，负序电压元件的电压取自本侧或变压器各侧，过流元件的电流取自本侧的CT。
只有当两个电压元件中至少一个动作，并且过流元件也动作时，复合电压闭锁过流保护才会启动。
同时，由于复压逻辑是电压判据，存在PT断线的风险，因此需要增加PT 断线闭锁逻辑。
如果PT断线闭锁复压逻辑不投入，则系统发生PT断线时不影响复压逻辑，此时有误动风险。
如果PT断线闭锁复压逻辑投入，则发生PT断线时复压过流保护变为纯过流，有一定的拒动风险。
复合电压闭锁方向过流保护
为反应变压器外部故障而引起的变压器绕组过电流，以及在变压器内部故障时，作为差动保护和瓦斯保护的后备，变压器应装设过电流保护。
下面以RCS-978E 变压器保护装置为例来介绍。
其他具有相同保护原理的保护测试可参考此测试方法。
RCS-978E 变压器保护装置中的过流保护主要作为变压器相间故障的后备保护。
通过整定控制字可选择各段过流是否经过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。
方向元件：方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。
接线方式为零度接线方式。
假设接入装置的TA 正极性端在母线侧，当“过流方向指向”控制字为“1”时，表示方向指向变压器，灵敏角为45°；当“过流方向指向”控制字为“0”时，表示方向指向系统，灵敏角为225°。
方向元件的动作特性曲线如下图所示，阴影区为动作区。
同时装置分别设有控制字“过流经方向闭锁”来控制过流保护各段是否经方向闭锁。
当“过流经方向闭锁”控制字为“1”时，表示本段过流保护经方向闭锁。
a）方向指向变压器b）方向指向系统图3.5.1 复合电压方向元件图注意：以上所指的方向均是CT 的正极性端在母线侧情况下，否则以上说明将与实际情况相反。
复合电压元件：复合电压指相间电压低或负序电压高。
各段过流保护均有“过流经复压闭锁”控制字，当“过流经复压闭锁”控制字为“1”时，表示本段过流保护经复合电压闭锁。
对于变压器某侧复合电压元件可通过整定控制字选择是否引入其它侧的电压作为闭锁电压，PT异常对复合电压元件、方向元件的影响以及本侧电压退出对复合电压元件、方向元件的影响，本节均暂不介绍。
由于变压器的过流保护与线路的过流保护原理基本一致，限于篇幅长短，本节将不再详细介绍各个项目的测试方法。
具体测试方法详见第一章的第一节过流保护。
以下试验均以高压侧后备保护为例来介绍。
在测试的过程中，为了保证结果的正确性，建议把非测试段退出。
复压闭锁过流保护动作原理要求
本保护反应相间短路故障,作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH.动作判据：动作值小于低电压元件整定值。
2.负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系,加上过流元件，就满足复合电压闭锁过流保护的出口条件了.就是电压满足条件(正序小于一定的值，一般额定电压的60％—65％；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以,或的关系）和电流满足（正序电流大于一定的值)跳开关了。
复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护,具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的.但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时,再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压,保护装置不动作.当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1）在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后（高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关;（3）由于电压启动元件只接于变压器的一侧，所以接线较简单。
复压闭锁过流保护动作原理要求
本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复合电压启动的过电流保护工作原理
复合电压启动的过电流保护工作原理一、复合电压启动的过电流保护工作原理哎呀，你们知道吗？我们家的电冰箱、空调、洗衣机等家用电器，都是靠电压来提供能量的。
有时候，电压不稳定或者突然断电，这些电器就会受到很大的伤害。
为了保护这些家用电器，我们发明了一种叫做“过电流保护”的东西。
今天，我就来给大家讲讲这个过电流保护的工作原理。
我们来看看什么是过电流保护。
过电流保护是一种电气安全装置，它可以在电路中发生异常电流时，自动切断电源，以防止电器受到损坏。
这个保护装置有很多种类型，其中一种就是复合电压启动的过电流保护。
二、复合电压启动的过电流保护的工作原理1. 复合电压启动的过电流保护是怎么工作的呢？其实很简单，它主要依靠两个部分来实现：一个是熔断器，另一个是热继电器。
熔断器和我们平时用的保险丝有点像，但是它可以承受更大的电流。
当电路中的电流超过熔断器的额定值时，熔断器就会自动熔断，切断电源。
这样一来，就可以防止电器受到过大的电流冲击。
热继电器则是一个可以自动调整电阻的装置。
它的原理是：当电路中的电流超过一定值时，热继电器内部的双金属片就会发生弯曲，从而使得接触点分离，切断电路。
等到电流降低到一定程度后，双金属片又会恢复原状，接触点重新接触，恢复通路。
这样一来，就可以实现对电路中电流的精确控制。
2. 复合电压启动的过电流保护是如何实现“复合电压”的呢？这就要说到我们的电网了。
咱们国家的电网电压一般是220伏特，但是在一些特殊情况下，比如雷雨天气、大型工厂用电等，电网电压可能会升高到380伏特甚至更高。
这时候，我们的电器就需要适应不同的电压环境。
为了解决这个问题，我们就设计了一种叫做“复合电压启动”的过电流保护装置。
这种装置可以在电网电压升高到一定程度时，自动切换到更高的电压范围，以保证电器能够正常工作。
具体来说，当电网电压达到250伏特时，复合电压启动装置就会自动将熔断器的额定电流提高到35安培；当电网电压达到400伏特时，熔断器的额定电流就会提高到60安培。
变压器复合电压闭锁过流保护
变压器复合电压闭锁过流保护作者：朱燕妮来源：《丝路视野》2018年第35期【摘要】本文分析了镇江地区部分常用主变复压闭锁过流保护的原理及复压压板的运行要点，整理、提炼了复压压板操作的重点、难点，为设备安全运维提供参考。
复合电压闭锁过流保护作为变压器或其相邻元件的后备保护，反映变压器内部及引出线相间短路故障或系统故障。
复合电压闭锁过流保护的元件构成、工作原理及电压互感器检修和异常时对复合电压元件的影响。
【关键词】复合电压闭锁过流；变压器；原理；异常影响一、复压闭锁过流保护原理（一）复压闭锁功能为防止负荷瞬间突变达到启动定值而引起保护装置的误动，引入复压进行判别，同时短路故障比瞬时过负荷时的电压下降更严重且非对称短路含有负序分量，因此过流保护经复压闭锁，可提高主变过流保护的灵敏度并扩大其后备保护的作用范围。
（二）复压闭锁过流的工作原理复压闭锁过流保护原理，其中，KA1，KA2，KA3分别为电流继电器，KVN为负序单元，KV为低电压继电器，KT为时间继电器，KS为信号继电器，KOM为保护出口中间继电器。
复压闭锁元件由低电压继电器（KV）和负序过电压继电器（KVN）组成，发生故障时：1）当发生两相接地短路故障或两相短路故障的时候，由于有接地发生，所以故障量中会有负序电压出现，因此负序电压继电器（KVN）就会首先动作，它的常闭接点打开，这样低电压继电器（KV）就会失磁，其常闭点闭合，紧接着中间继电器（KM）就会接通，假如这时有任何一相电流过流，即在KA1，KA2，KA3电流继电器中，有任意的一个继电器动作，就会使得时间继电器（KT）回路接通，经过一定的延时t后保护就会启动，开关发生跳闸。
2）在发生A，B，C三相相间短路故障时，由于没有出现负序电压信号，所以负序电压继电器（KVN）就不会启动，它的接点继续保持闭合状态，但是由于母线的三相电压同时出现了下降，因此低电压继电器失磁复归并且使它的接点闭合，同一时间，三相的电流继电器都会动作，再经延时t后保护就会动作，变压器两侧断路器跳闸，切除故障。
过流保护为什么加装复合电压闭锁？
过流保护为什么加装复合电压闭锁？过流保护为什么加装复合电压闭锁？全称叫复合电压闭锁过流。
动作电流按躲过最⼤负荷电流整定的过流保护装置在有些情况下，不能满⾜灵敏度的要求。
因此，为了提⾼过电流保护装置在发⽣短路时的灵敏度和改善躲过负荷电流的条件，有时可采⽤低电压闭锁过电流保护装置。
例如对于两台并列运⾏的变压器，其中⼀台因检修或其它故障退出运⾏时，所有负荷由⼀台变压器负担，很可能因过负荷⽽使过电流保护动作掉闸。
为了防⽌误动作，需将过电流定值提⾼，但是提⾼了定值，动作的灵敏度就要降低，采⽤低电压闭锁就可以解决这个⽭盾，即使保护不误动，⼜能提⾼保护灵敏度。
过流保护就是通过系统故障时电流的急剧增⼤来实现，但是由于⼤型设备、机械的起动也会造成电流的瞬间增⼤，就有可能造成开关的误动。
在保护中增加复压元件。
其⽬的就是为了区分系统是正常运⾏状态还是故障状态。
系统正常时三相电压正常且对称，⽆零序和负序分量，因此负序电压元件和低电压元件均不动作，闭锁过电流元件；系统发⽣故障时，若是三相短路，低电压元件动作⽽开放过电流元件，若是两相短路或单项接地短路，负序电压元件动作⽽开放过电流元件。
使⽤负序电压元件的⽬的是提⾼低电压元件的灵敏性。
另外，采⽤复压闭锁过电流保护也是为了防⽌因重合闸后电动机群⾃启动电流过⼤，过电流保护可能的误动，提⾼重合闸的成功率。
=====复合电压闭锁过电流保护仍是过电流保护的⼀种。
⼀般过电流保护装置，只要动作电流达到整定值，保护装置就动作。
但复合电压闭锁过电流保护装置加了⼀个附加条件--电压闭锁，就是说，动作电流达到整定值时，保护前置不会动作，⽽必须同时要被保护对象的电压降低到⼀定程度（整定值）时，过流保护装置才会动作，这就是电压闭锁的作⽤。
===构成的原理复合电压启动元件是由⼀个滤过式负序电压继电器和⼀个低电压继电器组成。
复合电压指负序和低电压。
===作⽤、⽤途复压闭锁过电流保护主要⽤在变压器的后备保护或者变压器的进线保护中。
复合电压闭锁
复合电压闭锁复合电压闭锁是一种常用于电力系统中的保护控制装置。
它的作用是在电力系统中检测到异常情况时，自动切断电源，以保护设备和人员安全。
本文将详细介绍复合电压闭锁的原理、应用和特点。
一、原理复合电压闭锁是基于电流和电压两个参数进行闭锁的。
当电流和电压都超过设定的阈值时，闭锁装置将触发动作，切断电源。
这种设计可以防止误动作，提高保护装置的可靠性。
二、应用复合电压闭锁广泛应用于电力系统中的各种保护装置，例如断路器、隔离开关、避雷器等。
在电力系统中，复合电压闭锁能够及时检测到异常情况，并迅速切断电源，避免故障扩大或对设备造成损坏。
三、特点1. 灵敏度高：复合电压闭锁能够精确地检测到电流和电压的变化，并在满足触发条件时立即动作，确保设备得到及时保护。
2. 可靠性强：复合电压闭锁采用了精密的电路设计和可靠的触发装置，能够在各种恶劣环境条件下正常工作，确保系统的稳定运行。
3. 适应性广：复合电压闭锁能够适应各种不同的电力系统，无论是高压还是低压系统，都能够有效地进行保护。
4. 功能完善：复合电压闭锁具有多种保护功能，不仅可以检测电流和电压的异常，还可以进行故障录波、故障定位等功能，为电力系统的维护和管理提供了便利。
5. 易于安装和维护：复合电压闭锁的结构简单，安装和维护都比较方便，减少了人力和时间的投入。
四、发展趋势随着电力系统的发展和需求的增加，对复合电压闭锁的要求也越来越高。
未来的复合电压闭锁将更加智能化和自动化，具备更强的自适应能力和远程控制功能。
同时，随着新能源的不断推广和应用，复合电压闭锁也将适应更多种类的电力系统。
复合电压闭锁作为一种重要的保护控制装置，在电力系统中发挥着关键的作用。
其高灵敏度、可靠性强、适应性广等特点，使得复合电压闭锁成为电力系统中不可或缺的一部分。
随着技术的不断进步，复合电压闭锁将会更加智能化和自动化，为电力系统的安全稳定运行提供更好的保障。
复压闭锁过流保护动作原理要求
本保护反应相间短路故障，作为变压器等保护的后备保护。
包括以下元件1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理
1.复合电压闭锁过流保护的基本组成部分是电流互感器（CT）和电压
互感器（PT）以及继电器等，其中电流互感器用于测量电流，电压互感器
用于测量电压。
2.电流和电压互感器将电流和电压信号转换为与实际电流和电压成比
例的低电平信号，并将其输入到继电器中。
3.继电器通过比较测量值与设定值之间的差异来检测故障。
4.当电流或电压超过设定的保护值时，继电器会产生动作信号，并通
过关闭断路器来隔离故障。
5.此外，复合电压闭锁过流保护还可以根据电流和电压的相位关系来
判断故障的类型，例如短路或过载。
1.通过综合分析电流和电压信息，可以对各种故障情况作出准确的判断，能够避免误动作和漏动作。
2.可以根据实际需要进行设定，灵活性和可靠性较高。
3.可以有效地检测短路和过载等故障，及时进行保护，避免设备损坏
和供电中断。
4.可以通过合理的设定来快速响应故障，减少对系统的影响，提高系
统的可靠性和稳定性。
5.可以与其他保护装置集成在一起，形成完善的电力保护系统。
总之，复合电压闭锁过流保护是一种基于测量电流和电压的保护方式。
它通过比较测量值与设定值之间的差异来判断故障，并通过继电器产生动
作信号来隔离故障。
它具有准确性、灵活性和可靠性高的特点，能够及时保护电力设备，保证电力系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

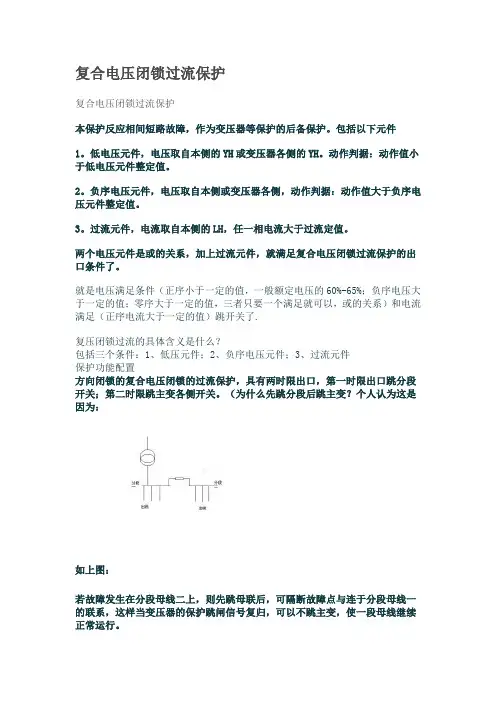

复合电压闭锁过流保护的原理
1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的
60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.
复压闭锁过流的具体含义是什么？
包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置
方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护
PT断线检测
过负荷保护告警
反应非电量故障的有载瓦斯保护
测量功能配置：
全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：
正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，
因此具有较高灵敏度；
(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；
(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
由于复合电压启动的过电流保护具有以上优点，得到广泛的应用。
补充说明：在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在变压器的后备保护或者变压器的进线保护中。
为什么过流保护要加这个闭锁条件呢？主要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值（6~9V)`，负序电压闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
综上，复压闭锁过电流的作用是为了防止变压器过载时的误动，提高三相短路故障时出口的灵敏度。
在保护装置中，复压有两个定值，即低电压闭锁值和负序电压闭锁值，由用户自己整定。
延时后动作于变。
