复压闭锁
35648$复合电压闭锁
$$$复合电压闭锁复合电压闭锁复压闭锁一般指复合电压闭锁复合电压闭锁是保护电流判别+保护出口+复合电压的电压闭锁。
中文名复合电压闭锁类型电压闭锁保护电流判别+保护出口+复合电压闭锁过流保护当电流大于过流保护的定值时，英文名Compound voltage blocking变压器失灵方法一变压器失灵保护可用“”相串联构成“与门”的方式解锁而出口，电流判别元件可采用零序电流和相电流并联的方式（或门）构成；保护出口为跳高压侧开关的出口；复合电压闭锁触点应为低压侧的复合电压触点，电压触点动作后应延时返回。
电压闭锁触点中包括低压侧电压主要是防止低压侧故障时高压侧复合电压元件没有灵敏度而不能开放失灵保护。
而延时返回主要是考虑如果变压器差动保护动作低压开关跳开后，低压母线的电压可能会立即恢复正常（比如变压器低压侧有小电源或变压器低压侧并列运行），从而没有起到开放闭锁的作用。
延时的时间应保证：即使是发生低压侧区内故障，差动保护或低压侧后备保护能有足够的时间启动失灵保护跳开故障变压器所在母线上的所有元件，即时间应大于：低压侧保护出口后跳低压开关与跳三侧开关的整定时之差（一般为0．3～0．5 s）加上失灵保护启动后跳开故障变压器母线上所有元件时间（一般为0．5 s），考虑留有一定的余度，一般取3 s即可。
采用上述方式的好处是：保证了误传动时有电压把关，而区外故障电压开放时有“电流判别”和“保护出口”把关。
该方法的优点是在高压开关三相失灵时也能解锁。
此外，变压器低压开关检修时，低压母线可能失去电压，此时解锁回路中的电压闭锁将开放，因此，还可在解锁回路中串入压板，以备断开该解锁回路。
方法二采用与发变组保护同样的解锁方法，即：用“电流判别+保护出口+合闸位置继电器常开触点”相串联构成“与门”的方式解锁。
此方法的不足是当高压开关三相失灵时，不能解锁。
变压器、发变组失灵保护的解锁，要注意只解锁与失灵元件在一条母线上的出口回路。
变压器复合电压闭锁过流保护
变压器复合电压闭锁过流保护本文分析了镇江地区部分常用主变复压闭锁过流保护的原理及复压压板的运行要点，整理、提炼了复压压板操作的重点、难点，为设备安全运维提供参考。
复合电压闭锁过流保护作为变压器或其相邻元件的后备保护，反映变压器内部及引出线相间短路故障或系统故障。
复合电压闭锁过流保护的元件构成、工作原理及电压互感器检修和异常时对复合电压元件的影响。
标签：复合电压闭锁过流；变压器；原理；异常影响一、复压闭锁过流保护原理（一）复压闭锁功能为防止负荷瞬间突变达到启动定值而引起保护装置的误动，引入复压进行判别，同时短路故障比瞬时过负荷时的电压下降更严重且非对称短路含有负序分量，因此过流保护经复压闭锁，可提高主变过流保护的灵敏度并扩大其后备保护的作用范围。
（二）复压闭锁过流的工作原理复压闭锁过流保护原理，其中，KA1，KA2，KA3分别为电流继电器，KVN 为负序单元，KV为低电压继电器，KT为时间继电器，KS为信号继电器，KOM 为保护出口中间继电器。
复压闭锁元件由低电压继电器（KV）和负序过电压继电器（KVN）组成，发生故障时：1）当发生两相接地短路故障或两相短路故障的时候，由于有接地发生，所以故障量中会有负序电压出现，因此负序电压继电器（KVN）就会首先动作，它的常闭接点打开，这样低电压继电器（KV）就会失磁，其常闭点闭合，紧接着中间继电器（KM）就会接通，假如这时有任何一相电流过流，即在KA1，KA2，KA3电流继电器中，有任意的一个继电器动作，就会使得时间继电器（KT）回路接通，经过一定的延时t后保护就会启动，开关发生跳闸。
2）在发生A，B，C三相相间短路故障时，由于没有出现负序电压信号，所以负序电压继电器（KVN）就不会启动，它的接点继续保持闭合状态，但是由于母线的三相电压同时出现了下降，因此低电压继电器失磁复归并且使它的接点闭合，同一时间，三相的电流继电器都会动作，再经延时t后保护就会动作，变压器两侧断路器跳闸，切除故障。
复合电压闭锁过流保护 的原理
复合电压闭锁过流保护的原理
1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.
复压闭锁过流的具体含义是什么？
包括三个条件：1、低压元件；2、负序电压元件；3、过流元件
保护功能配置
方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护
PT断线检测
过负荷保护告警。
复合电压闭锁
复合电压闭锁

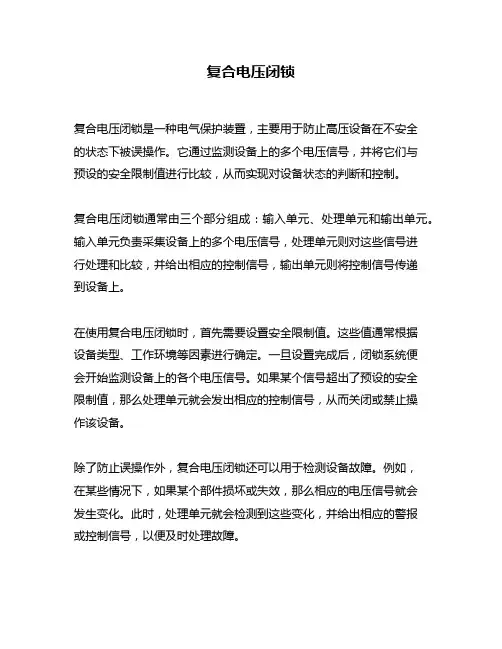

复合电压闭锁是一种电气保护装置，主要用于防止高压设备在不安全
的状态下被误操作。
它通过监测设备上的多个电压信号，并将它们与
预设的安全限制值进行比较，从而实现对设备状态的判断和控制。
复合电压闭锁通常由三个部分组成：输入单元、处理单元和输出单元。
输入单元负责采集设备上的多个电压信号，处理单元则对这些信号进
行处理和比较，并给出相应的控制信号，输出单元则将控制信号传递
到设备上。
在使用复合电压闭锁时，首先需要设置安全限制值。
这些值通常根据
设备类型、工作环境等因素进行确定。
一旦设置完成后，闭锁系统便
会开始监测设备上的各个电压信号。
如果某个信号超出了预设的安全
限制值，那么处理单元就会发出相应的控制信号，从而关闭或禁止操
作该设备。
除了防止误操作外，复合电压闭锁还可以用于检测设备故障。
例如，
在某些情况下，如果某个部件损坏或失效，那么相应的电压信号就会
发生变化。
此时，处理单元就会检测到这些变化，并给出相应的警报
或控制信号，以便及时处理故障。
在实际应用中，复合电压闭锁通常与其他保护装置一起使用，例如继
电保护、差动保护等。
这些装置可以相互补充，从而提高设备的安全
性和可靠性。
总之，复合电压闭锁是一种重要的电气保护装置，它可以有效地防止
设备误操作和故障，并提高设备的安全性和可靠性。
在实际应用中，
我们需要根据具体情况进行设置和调整，并与其他保护装置协同工作，以达到最佳的保护效果。
复合电压闭锁过流保护原理
复合电压闭锁过流保护原理
复合电压闭锁过流保护原理主要基于复压逻辑和过流检测两个部分。
在复压逻辑部分，系统通过检测电压来判断是否发生故障。
具体来说，系统会检测负序电压和正序电压，通过设定一定的阈值来判断是否发生不对称故障（如单相短路）或三相对称故障（如三相对称短路故障）。
在过流检测部分，系统通过检测线路电流来判断是否超过预定值。
如果线路电流超过预定值，并且复压逻辑部分也判断出故障，那么整套保护装置就会启动。
这种保护原理可以作为馈线或变压器保护的后备，尤其在最大或最小运行方式下线路终端两相短路或三相短路时，故障电流可能达不到速断整定值，此时引入复合电压回路，可以降低过流的动作值。
复合电压闭锁过流保护主要反应相间短路故障，作为差动等保护的后备保护。
在实际应用中，需要注意电压取自本侧的PT或变压器各侧的PT，负序电压元件的电压取自本侧或变压器各侧，过流元件的电流取自本侧的CT。
只有当两个电压元件中至少一个动作，并且过流元件也动作时，复合电压闭锁过流保护才会启动。
同时，由于复压逻辑是电压判据，存在PT断线的风险，因此需要增加PT 断线闭锁逻辑。
如果PT断线闭锁复压逻辑不投入，则系统发生PT断线时不影响复压逻辑，此时有误动风险。
如果PT断线闭锁复压逻辑投入，则发生PT断线时复压过流保护变为纯过流，有一定的拒动风险。
复合电压闭锁
复合电压闭锁一、概述复合电压闭锁是一种通过将电压信号与其他信号结合起来，实现设备闭锁的控制方法。
它在电力系统中起到了重要的作用，能够保护设备的使用安全、提高系统的可靠性和稳定性。
本文将对复合电压闭锁的原理、应用以及未来发展进行探讨。
二、原理复合电压闭锁的原理是基于电力系统中的多种信号的相互关系。
主要包括电压信号、电流信号和时间信号。
电压信号是电力系统中最常见的信号之一，用于表示电力设备的运行状态。
电流信号是指电力设备中电流的大小和方向，用于判断设备是否处于正常工作状态。
时间信号则是用于控制设备的闭锁条件，用于达到特定的操作目标。
复合电压闭锁的实现方式有多种，如使用数字电路进行逻辑运算、采用模拟电路进行信号处理等。
但无论采用何种方式，其核心原理都是利用不同信号之间的关系，实现设备的闭锁控制。
三、应用复合电压闭锁在电力系统中有着广泛的应用。
主要体现在以下几个方面：3.1 设备保护复合电压闭锁可以监测电力设备的运行状态，当设备出现异常情况时，能够及时采取措施进行保护。
例如，在变压器过载、线路短路等情况下，复合电压闭锁可以通过监测电流信号和时间信号，判断设备运行是否正常，并触发保护装置进行动作。
3.2 系统稳定性复合电压闭锁在电力系统中起到了提高系统稳定性的作用。
通过监测电压和电流信号，可以实时掌握系统的运行状态，及时进行调整和干预。
例如，在电压过低或过高的情况下，可以通过复合电压闭锁判断是否需要启动发电机组或调节负荷，以维持系统的稳定运行。
3.3 设备的检修和维护复合电压闭锁可以提供设备的状态信息，有助于进行设备的检修和维护。
通过监测电流和时间信号，可以判断设备是否处于停止运行状态，从而确保在进行检修和维护时的人员安全。
3.4 其他应用除了上述应用之外，复合电压闭锁还可以用于电能计量、市场交易等方面。
通过实时监测电压和电流信号，可以实现对电能的准确计量和交易。
四、未来发展随着电力系统的不断发展和升级，复合电压闭锁的应用将会更加广泛。
变压器复压闭锁过流保护
变压器复压闭锁过流保护1. 引言变压器在电力系统中起着至关重要的作用，而变压器的过负荷运行是导致变压器故障的主要原因之一。
过负荷运行会产生过流，长时间过大的过流会导致变压器绕组温度升高，从而损坏绝缘结构，进而引起绕组短路故障。
为了防止变压器过负荷运行，必须采取一系列的过负荷保护措施。
本文将介绍一种变压器复压闭锁过流保护。
2. 变压器复压闭锁过流保护原理2.1. 基本原理变压器复压闭锁过流保护是一种在变压器正常运行情况下，如果变压器负载电流超过额定电流，就会自动切断变压器电源的过负荷保护装置。
该保护装置的基本原理为：•当变压器负载电流超过额定电流时，保护装置将变压器输出回路电流转化为电压信号；•通过比较电压信号和额定电压信号的大小，判断变压器是否过负荷；•如果变压器过负荷，则保护装置自动切断变压器电源，达到过负荷保护的目的；•切断电源后，除非手动恢复，否则变压器将无法复电。
2.2. 设计要点•选用专用的电流互感器作为保护元件，其比值与额定电流相同；•选用低压绕组与电流互感器串联，以便大大减小电流互感器的电压等级；•选用高精度、低漂移时间常数的电子互感器，以提高测量稳定性；•保护装置应能实现多级、定时、定值、脉宽等复杂保护功能；•采用微处理器控制，实现数字化控制和自动化管理。
3. 变压器复压闭锁过流保护的工作原理保护装置有两个状态：正常运行与保护状态。
正常运行状态时，电流互感器通过保护装置接入变压器输出回路，并将变压器输出回路电流转化为电压信号。
同时，保护装置也接受额定电压信号，并将两者进行比较，判断变压器是否过负荷。
此外，保护装置还可以实现对变压器的多级、定时、定值、脉宽等复杂保护功能。
当变压器负载电流超过额定电流时，保护装置会自动切断变压器电源，达到过负荷保护的目的。
此时，保护装置进入保护状态，此状态下保护装置的触发器已经被触发，使得内部的开关被切断，变压器将无法再被供电。
保护状态结束后，必须经过手动复位操作才能恢复供电。
复压闭锁过流保护原理
复压闭锁过流保护原理
复压闭锁过流保护原理是电力系统中常用的一种保护方式，其主要目的是保护电力系统中的设备和线路不受过流损坏。
该保护原理基于电流互感器和继电器实现，通过监测电流大小来触发继电器动作，从而实现对设备和线路的保护。
具体来说，复压闭锁过流保护原理包括以下几个主要内容：
1. 复合互感器：复合互感器是由多个互感器组合而成的一种互感器，它可以同时检测多个电流信号。
在复压闭锁过流保护原理中，复合互感器通常被用来检测电力系统中不同位置的电流信号。
2. 继电器：继电器是一种自动开关装置，它可以根据输入信号的大小和类型来控制输出信号。
在复压闭锁过流保护原理中，继电器通常被用来监测输入信号（即通过复合互感器得到的电流信号），并根据预设条件触发输出信号（即对设备或线路进行断开）。
3. 复压闭锁：复压闭锁是指在某些情况下需要同时满足多个条件才能触发保护动作的一种保护机制。
在复压闭锁过流保护原理中，复压闭锁通常被用来确保只有在同时满足过流和电压异常的情况下才会触发保护动作。
4. 调整元件：调整元件是指可以对继电器参数进行调整的一种装置。
在复压闭锁过流保护原理中，调整元件通常被用来设置继电器的灵敏
度和延时等参数，以确保保护系统对不同类型的故障都能够及时响应。
总之，复压闭锁过流保护原理是一种可靠而高效的电力系统保护方式，在实际应用中具有广泛的应用前景。
通过合理地配置互感器、继电器、复压闭锁和调整元件等装置，可以实现对电力系统设备和线路的有效
保护，并提高电力系统的安全性和可靠性。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理1．低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
电压闭锁过流保护——当电流大于过流保护的定值时，如低电压没动作就闭锁（保护不出口），低电压也动作时，保护就跳闸。
一般的过流保护动作灵敏度不够，为了提高保护动作的灵敏度，做法是结合母线的电压变化情况，这样即考虑了电压又考虑了电流，从而可区分过负荷和过流，提高了过流保护的灵敏度。
复压闭锁
复压闭锁
复合电压启动元件是由一个滤过式负序电压继电器和一个低电压继电器组成。
低电压继电器经负序电压继电器的常闭接点接于相间电压上，以保证保护装置在对称三相短路时可靠地动作，并能提高低电压继电器对三相短路的灵敏度。
因为在发生三相短路开始瞬间将会短时出现负序电压，使负序电压继电器一定动作，待负序电压消失后，负序电压继电器返回，低电压继电器又接在相间电压上。
若使低电压继电器返回，则要求变压器母线的残压必须大于继电器的返回电压。
由于三相短路时，三相电压均降低，故低电压继电器仍处于动作状态，此时保护的工作情况即相当于低电压启动的过电流保护。
在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在变压器的后备保护或者变压器的进线保护中。
为什么过流保护要加这个闭锁条件呢？主要是为了防止变压器过载的时候引起装置误动。
变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值（6~9V)`，负序电压闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
综上，复压闭锁过电流的作用是为了防止变压器过载时的误动，提高三相短路故障时出口的
灵敏度。
在保护装置中，复压有两个定值，即低电压闭锁值和负序电压闭锁值，由用户自己整定。
变压器复压闭锁过流保护原理
变压器复压闭锁过流保护原理最近在研究变压器复压闭锁过流保护原理，发现了一些有趣的东西，今天来跟大家聊聊。
我们先来想想日常生活中的一个现象吧。
比如说一个大楼里有很多条电路，每条电路上都连着各种电器，就像我们身体里的血管连接着各个器官一样。
正常情况下，电流按照规定的量在这些线路里流动，就像水流在水管里稳稳地流淌，大楼里的各个电器都正常工作，这就好比我们身体各项机能正常。
但是如果某个地方出现了问题，比如说一条电路突然短路了，就像水管突然破了，电流就会变得特别大，这时候就可能会损害整个电力系统，就像洪水可能冲坏很多东西一样。
对于变压器来说，它也时刻面临着类似的风险。
变压器复压闭锁过流保护就是为了防止这种意外的损害而存在的。
这个保护原理呢，简单地说就是，它会去监测变压器的电流大小。
过流，也就是电流超过正常量，这是一个很关键的信号。
但是有时候，比如说变压器在刚启动或者一些特殊的暂态情况时，可能会出现比较大的电流，但这其实是正常的短暂现象，并不需要保护动作把电路切断。
这时候复压闭锁这个条件就很重要了。
打个比方，这复压闭锁就像是一把特殊的锁。
如果只是电流超过了规定值，就像是有人在门口晃悠，我们还不能确定是不是小偷（也就是是不是故障），不能马上报警（保护动作）。
但是如果同时电压也出现了不正常的下降，就好比这个晃悠的人还撬门了，那我们基本能确定这是危险，就可以启动保护动作了。
电压不正常下降就相当于给过流这个情况做了一个判定的依据，确认真的是发生故障了。
这就要说到采用这种机制的实用性了。
在实际的电力系统中，有很多大型变压器，如果不加区分的只要电流大就切断线路，那可能会造成很多不必要的停电。
我以前学习的时候，一开始也不明白为什么要搞得这么复杂，单纯根据电流切断线路不是更简单吗？后来在实际看一些案例的时候发现，如果是误断电那对于很多工业生产或者居民用电都会造成不便甚至损失。
比如说，一个工厂正在生产，如果因为错误的保护动作断了电，可能设备里正在运转的材料就会报废，就好比做蛋糕做到一半停了电，蛋糕可能就彻底失败了。
复合电压闭锁
复合电压闭锁复合电压闭锁是一种常用于电力系统中的保护控制装置。
它的作用是在电力系统中检测到异常情况时，自动切断电源，以保护设备和人员安全。
本文将详细介绍复合电压闭锁的原理、应用和特点。
一、原理复合电压闭锁是基于电流和电压两个参数进行闭锁的。
当电流和电压都超过设定的阈值时，闭锁装置将触发动作，切断电源。
这种设计可以防止误动作，提高保护装置的可靠性。
二、应用复合电压闭锁广泛应用于电力系统中的各种保护装置，例如断路器、隔离开关、避雷器等。
在电力系统中，复合电压闭锁能够及时检测到异常情况，并迅速切断电源，避免故障扩大或对设备造成损坏。
三、特点1. 灵敏度高：复合电压闭锁能够精确地检测到电流和电压的变化，并在满足触发条件时立即动作，确保设备得到及时保护。
2. 可靠性强：复合电压闭锁采用了精密的电路设计和可靠的触发装置，能够在各种恶劣环境条件下正常工作，确保系统的稳定运行。
3. 适应性广：复合电压闭锁能够适应各种不同的电力系统，无论是高压还是低压系统，都能够有效地进行保护。
4. 功能完善：复合电压闭锁具有多种保护功能，不仅可以检测电流和电压的异常，还可以进行故障录波、故障定位等功能，为电力系统的维护和管理提供了便利。
5. 易于安装和维护：复合电压闭锁的结构简单，安装和维护都比较方便，减少了人力和时间的投入。
四、发展趋势随着电力系统的发展和需求的增加，对复合电压闭锁的要求也越来越高。
未来的复合电压闭锁将更加智能化和自动化，具备更强的自适应能力和远程控制功能。
同时，随着新能源的不断推广和应用，复合电压闭锁也将适应更多种类的电力系统。
复合电压闭锁作为一种重要的保护控制装置，在电力系统中发挥着关键的作用。
其高灵敏度、可靠性强、适应性广等特点，使得复合电压闭锁成为电力系统中不可或缺的一部分。
随着技术的不断进步，复合电压闭锁将会更加智能化和自动化，为电力系统的安全稳定运行提供更好的保障。
复压闭锁过流保护原理
1. 引言复压闭锁过流保护是电力系统中常用的一种过电流保护装置，用于检测和保护输电线路或变压器等设备在发生短路故障时的安全运行。
本文将详细介绍复压闭锁过流保护的基本原理，包括工作原理、结构特点、主要功能和应用范围等。
2. 复压闭锁过流保护的工作原理复压闭锁过流保护是一种基于电流大小和方向进行判断的保护装置。
它通过检测故障电流并与设定值进行比较，从而判断是否存在短路故障，并采取相应的动作措施，以确保设备和系统的安全运行。
复压闭锁过流保护通常由两个部分组成：比率元件和判别元件。
比率元件负责检测故障电流，并将其转化为与设定值进行比较的信号；判别元件根据比率元件输出信号的大小和方向来判断是否需要动作。
具体而言，复压闭锁过流保护的工作过程如下：•正常工作状态下，比率变压器将线路电流进行变比放大，并通过判别元件进行判断。
如果电流小于设定值，保护装置处于闭锁状态，不会进行任何动作。
•当发生短路故障时，故障电流迅速增大。
此时，比率元件将检测到的电流信号放大，并传递给判别元件。
•判别元件根据接收到的信号判断故障电流是否超过设定值。
如果超过设定值，则认为存在短路故障，并触发相应的动作措施。
•动作措施通常包括切断电源、分断线路或触发报警等，以保护设备和系统的安全运行。
3. 复压闭锁过流保护的结构特点复压闭锁过流保护具有以下几个结构特点：•比率变压器：复压闭锁过流保护通常使用比率变压器来对线路电流进行变比放大。
比率变压器一般由高精度互感器组成，能够准确地检测线路中的电流大小和方向。
•判别元件：复压闭锁过流保护中的判别元件通常采用微处理器或专用芯片实现。
它可以根据比率元件输出的信号进行判断，并触发相应的动作措施。
•设定值：复压闭锁过流保护中的设定值是根据系统运行要求和设备特性进行设置的。
通常情况下，设定值会考虑到额定电流、短路电流和系统容量等因素。
•动作方式：复压闭锁过流保护可以根据实际需要选择不同的动作方式。
常见的动作方式包括瞬时动作、时间延迟动作和多段动作等。
解除复压闭锁概念
1 不灵敏I段与灵敏I段不灵敏主要针对非全相状态，零序I段整定要求：1）躲过正常运行下线路末端发生单相及两相接地故障时流过本线的最大零流。
2）躲过单重周期内非全相运行时的最大零流。
在非全相运行过程中零序I段退出运行，只保留不灵敏I段。
2 解除失灵复压闭锁(1)早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。
在失灵保护回路加装了复合电压闭锁，可有效防止失灵保护误动.(2) 发变组保护、起备变保护启动失灵时解除电压闭锁,主要是考虑到变压器低压侧故障，变压器存在内部阻抗引起高压侧残压过高，失灵保护本身是经电压闭锁的，这样高压侧失灵不能出口。
而线路不存在此问题,所以线路不考虑失灵解除复压闭锁。
对于变压器或发变组间隔，投入"解除失灵复压闭锁"压板时：A当高压侧开关的失灵保护起动、主变高压侧母线又出现负序或零序电压时，"解除失灵复压闭锁"的开入点同时动作，实现解除主变高压侧所在母线的失灵保护电压闭锁，随即失灵保护跳开主变所在高压母线。
[就是说主变真的是高压侧开关拒动]B 故障经主变低压侧开关跳闸已切除，则主变高压侧母线不会出现负序或零序电压，"解除失灵复压闭锁"的开入点不会动作，实现将主变高压侧所在母线的失灵保护经电压闭锁，失灵保护不会动作而跳开主变所在高压母线，停电范围不会扩大。
[就是说主变高压侧开关不误动]3 变压器失灵保护方法一：变压器失灵保护可用“电流判别＋保护出口＋复合电压闭锁触点”相串联构成“与门”的方式解锁而出口，电流判别元件可采用零序电流和相电流并联的方式（或门）构成；保护出口为跳高压侧开关的出口；复合电压闭锁触点应为低压侧的复合电压触点，电压触点动作后应延时返回。
电压闭锁触点中包括低压侧电压主要是防止低压侧故障时高压侧复合电压元件没有灵敏度而不能开放失灵保护。
而延时返回主要是考虑如果变压器差动保护动作低压开关跳开后，低压母线的电压可能会立即恢复正常（比如变压侧低压侧有小电源或变压器低压侧并列运行），从而没有起到开放闭锁的作用。
复压闭锁过流保护原理
复压闭锁过流保护原理引言：随着电力系统的不断发展和扩大，电力设备的安全运行问题日益凸显。
电力系统中的过流问题是导致电力设备损坏和事故发生的主要原因之一。
而复压闭锁过流保护技术作为一种常用的保护手段，能够有效地保护电力设备的安全运行。
本文将详细介绍复压闭锁过流保护的原理和应用。
一、复压闭锁过流保护的基本原理复压闭锁过流保护是一种基于电流测量原理的保护技术。
其基本原理是通过监测电流的大小来判断电力设备是否发生过流故障，并在故障发生时及时采取保护措施。
具体来说，复压闭锁过流保护通过将电流信号与设定的保护值进行比较，当电流超过保护值时，保护装置会立即动作，切断电力系统的电源，从而避免电力设备的损坏。
二、复压闭锁过流保护的工作原理复压闭锁过流保护主要由电流互感器、比较器、保护装置和电源组成。
其工作原理如下：1. 电流互感器：电流互感器是复压闭锁过流保护的核心部件，它能将电力系统中的大电流转换为小电流，以便进行测量和判断。
2. 比较器：比较器是复压闭锁过流保护的重要组成部分，它能够将电流信号与设定的保护值进行比较，并输出相应的信号。
3. 保护装置：保护装置是复压闭锁过流保护的执行部分，当电流超过保护值时，保护装置会立即动作，切断电力系统的电源，从而实现对电力设备的保护。
4. 电源：电源为复压闭锁过流保护提供必要的电能，保证其正常运行。
三、复压闭锁过流保护的应用复压闭锁过流保护广泛应用于电力系统中各种电力设备的保护，如变压器、发电机、电动机等。
具体应用如下：1. 变压器保护：变压器是电力系统中常见的电力设备，其保护尤为重要。
复压闭锁过流保护可以监测变压器的电流情况，当电流超过设定值时，能够及时切断电源，保护变压器的安全运行。
2. 发电机保护：发电机是电力系统中的重要设备，其保护对电力系统的稳定运行至关重要。
复压闭锁过流保护可以监测发电机的电流情况，当电流超过设定值时，能够及时切断电源，保护发电机的安全运行。
3. 电动机保护：电动机在工业生产中应用广泛，其保护对生产的连续性和稳定性有着重要影响。
主变复合电压闭锁过流保护动作条件
主变复合电压闭锁过流保护动作条件在电力系统中，主变复合电压闭锁过流保护是一种非常重要的保护机制。
它可以在主变出现过流故障时及时切断电源，防止设备受到进一步损坏。
本文将从理论和实践两个方面来探讨主变复合电压闭锁过流保护的动作条件。
一、1.1 主变复合电压闭锁过流保护的基本原理主变复合电压闭锁过流保护是一种基于复合电压原理的保护方法。
它通过测量主变的各个绕组之间的电压差，来判断主变是否存在过流故障。
当某个绕组的电压差超过设定值时，就会触发保护动作，切断电源。
具体来说，主变复合电压闭锁过流保护主要包括以下几个部分：1. 电压采样模块：用于采集主变各个绕组的电压信号。
2. 电压比较模块：将采样到的电压信号进行比较，判断是否存在过流故障。
3. 逻辑控制模块：根据比较结果决定是否触发保护动作。
4. 执行机构：用于切断电源。
二、2.1 主变复合电压闭锁过流保护的动作条件主变复合电压闭锁过流保护的动作条件主要包括以下几个方面：1. 至少有一个绕组的电压差超过设定值。
2. 所有绕组的电压差均未超过设定值。
3. 主变处于额定负载状态。
其中，第一个条件是最基本也是最重要的条件。
只有当至少有一个绕组的电压差超过设定值时，才会触发保护动作。
而第二个条件则是为了防止误动作的发生。
如果所有绕组的电压差均未超过设定值，那么就不应该触发保护动作。
最后一个条件是为了保证主变在正常工作状态下不受到过流保护的影响。
只有在主变处于额定负载状态时，才能关闭过流保护。
三、3.1 影响主变复合电压闭锁过流保护动作精度的因素影响主变复合电压闭锁过流保护动作精度的因素主要包括以下几个方面：1. 采样误差：采样模块的精度对保护动作精度有很大影响。
如果采样误差较大，会导致比较结果不准确，从而影响保护动作。
2. 环境温度：环境温度的变化会影响主变各个绕组的电阻值，从而影响比较结果。
3. 电源波动：电源波动会导致主变各个绕组的电压不稳定，从而影响比较结果。
复压闭锁
复压闭锁过流1、低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2、负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3、过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了。
复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
解除复压闭锁的概念
1、不灵敏I段与灵敏I段不灵敏主要针对非全相状态，零序I段整定要求：1）躲过正常运行下线路末端发生单相及两相接地故障时流过本线的最大零流。
2）躲过单重周期内非全相运行时的最大零流。
在非全相运行过程中零序I段退出运行，只保留不灵敏I段。
2 、解除失灵复压闭锁(1)早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。
在失灵保护回路加装了复合电压闭锁，可有效防止失灵保护误动.(2) 发变组保护、起备变保护启动失灵时解除电压闭锁,主要是考虑到变压器低压侧故障，变压器存在内部阻抗引起高压侧残压过高，失灵保护本身是经电压闭锁的，这样高压侧失灵不能出口。
而线路不存在此问题,所以线路不考虑失灵解除复压闭锁。
对于变压器或发变组间隔，投入"解除失灵复压闭锁"压板时：A 当高压侧开关的失灵保护起动、主变高压侧母线又出现负序或零序电压时，"解除失灵复压闭锁"的开入点同时动作，实现解除主变高压侧所在母线的失灵保护电压闭锁，随即失灵保护跳开主变所在高压母线。
[就是说主变真的是高压侧开关拒动]B 故障经主变低压侧开关跳闸已切除，则主变高压侧母线不会出现负序或零序电压，"解除失灵复压闭锁"的开入点不会动作，实现将主变高压侧所在母线的失灵保护经电压闭锁，失灵保护不会动作而跳开主变所在高压母线，停电范围不会扩大。
[就是说主变高压侧开关不误动]3 、变压器失灵保护方法一：变压器失灵保护可用“电流判别＋保护出口＋复合电压闭锁触点”相串联构成“与门”的方式解锁而出口，电流判别元件可采用零序电流和相电流并联的方式（或门）构成；保护出口为跳高压侧开关的出口；复合电压闭锁触点应为低压侧的复合电压触点，电压触点动作后应延时返回。
电压闭锁触点中包括低压侧电压主要是防止低压侧故障时高压侧复合电压元件没有灵敏度而不能开放失灵保护。
而延时返回主要是考虑如果变压器差动保护动作低压开关跳开后，低压母线的电压可能会立即恢复正常（比如变压侧低压侧有小电源或变压器低压侧并列运行），从而没有起到开放闭锁的作用。
复合电压闭锁过流保护的原理详解
复合电压闭锁过流保护的原理1。
低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2。
负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3。
过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件保护功能配置方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复压闭锁过流
1、低电压元件，电压取自本侧的YH或变压器各侧的YH。
动作判据：动作值小于低电压元件整定值。
2、负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。
3、过流元件，电流取自本侧的LH，任一相电流大于过流定值。
两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。
就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了。
复压闭锁过流的具体含义是什么？
包括三个条件：1、低压元件；2、负序电压元件；3、过流元件
保护功能配置
方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。
零序过流保护
PT断线检测
过负荷保护告警
反应非电量故障的有载瓦斯保护
测量功能配置：
全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。
电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。
但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。
在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。
用于变压器保护：
正常运行时，由于无负序电压，保护装置不动作。
当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经延时后动作于变压器两侧断路器跳闸，切除故障。
(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；
(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；
(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。
由于复合电压启动的过电流保护具有以上优点，得到广泛的应用。
