【CN110104913A】一种底泥修复剂及其应用于底泥原位修复的方法【专利】
一种底泥修复材料及其制备和应用[发明专利]
![一种底泥修复材料及其制备和应用[发明专利]](https://img.taocdn.com/s3/m/aee34a7d842458fb770bf78a6529647d2728343a.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910312698.3(22)申请日 2019.04.18(71)申请人 知合环境（北京）有限责任公司地址 100080 北京市海淀区北三环中路44号52号楼1层131(72)发明人 仝启杰 王亚超 施博颖 乔瑞平 (74)专利代理机构 北京柏杉松知识产权代理事务所(普通合伙) 11413代理人 张函 王春伟(51)Int.Cl.C02F 11/00(2006.01)(54)发明名称一种底泥修复材料及其制备和应用(57)摘要本发明涉及废弃物质利用及黑臭水体和富营养化水体底泥治理技术领域，特别是涉及一种底泥修复材料及其制备和应用。
所述的底泥修复材料，其制备原料包括：生物质材料、含铁材料、辅助添加剂，所述辅助添加剂包括分散剂、粘结剂。
本发明通过改进水体底泥修复材料的配方，不仅能够回收利用废弃芦苇杆、秸秆、木屑等富含纤维素成分的生物质废弃资源，可以回收利用含铁废弃矿石或弃渣等废弃资源，而且最终形成的产品可以用于水体底泥原位治理，减少甚至消除水体底泥中污染物的释放。
权利要求书1页 说明书3页CN 110143733 A 2019.08.20C N 110143733A1.一种水体底泥修复材料，其特征在于，其制备原料包括：生物质材料、含铁材料、辅助添加剂，所述辅助添加剂包括分散剂、粘结剂。
2.根据权利要求1所述的水体底泥修复材料，其特征在于，所述生物质材料、含铁材料的质量比为(1.0～6.0)：(1.0～6.0)；所述生物质材料和含铁材料的总和与所述辅助添加剂的质量比为(2.0～12.0)：(0.5～2.0)。
3.根据权利要求2所述的水体底泥修复材料，其特征在于，所述生物质材料、含铁材料的质量比为(1-7)：(1-3)；所述生物质材料和含铁材料的总和与所述辅助添加剂的质量比为(4-9)：1。
一种黑臭水体及底泥原位修复剂及其制备方法与应用[发明专利]
![一种黑臭水体及底泥原位修复剂及其制备方法与应用[发明专利]](https://img.taocdn.com/s3/m/73c0b75203768e9951e79b89680203d8ce2f6abe.png)
专利名称：一种黑臭水体及底泥原位修复剂及其制备方法与应用
专利类型：发明专利
发明人：黄永炳,黄福瑶,肖谣,闫萌萌,贾君座,徐杰斐,倪裳,石一凡,孜尔叶克·尼牙孜汗,成格力,李昕
申请号：CN202210193417.9
申请日：20220301
公开号：CN114534686A
公开日：
20220527
专利内容由知识产权出版社提供
摘要：本发明提供了一种黑臭水体及底泥原位修复剂及其制备方法与应用，所述黑臭水体及底泥原位修复剂，按重量百分数计，其原料组成包括：40％‑60％过氧化钙、7.5％‑17.5％硝酸钙、15％‑35％改性斜发沸石、7.5％‑17.5％Ca‑Fe‑Cl类水滑石。
本发明提供的黑臭水体及底泥原位修复剂原料易得，制作简单，成本低廉，材料成分稳定，可直接投加使用，使用后不需要解毒，不需要增氧，操作简便，易于实行，环境友好，对底泥、上覆水处理效果较好，具有大规模推广利用的经济价值。
申请人：武汉理工大学
地址：430070 湖北省武汉市洪山区珞狮路122号
国籍：CN
代理机构：湖北武汉永嘉专利代理有限公司
代理人：崔友明
更多信息请下载全文后查看。
一种土壤修复剂和修复土壤的方法
专利名称：一种土壤修复剂和修复土壤的方法
专利类型：发明专利
发明人：宋硕,王新华,魏南生,李坤,耿秀丽,尧禹淞,王研,霍珊申请号：CN202111331019.0
申请日：20211111
公开号：CN114058377A
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本发明涉及土壤修复技术领域，具体而言，涉及一种土壤修复剂和修复土壤的方法。
所述土壤修复剂包括按照重量份数计的如下组分：土质改良剂0.4～1.5份，营养剂0.5～3份，缓释氧剂0.1～0.5份和复合微生物菌剂0.5～3份。
该土壤修复剂能够提高微生物的修复能力，缩短修复周期，提高修复效率，并大幅降低修复成本。
申请人：北京恩思沃生物科技有限公司
地址：100000 北京市朝阳区关东店北街核桃园30号6幢2层203A、203B
国籍：CN
代理机构：北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人：张金铭
更多信息请下载全文后查看。
【CN110104913A】一种底泥修复剂及其应用于底泥原位修复的方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910248539.1(22)申请日 2019.03.29(71)申请人 浙江融信环保科技有限公司地址 314500 浙江省嘉兴市桐乡市梧桐街道发展大道1488号1幢2楼西间(72)发明人 曹玉成 许佳霖 汪奇 武帅 谢成浩 苑永魁 (74)专利代理机构 浙江杭知桥律师事务所33256代理人 王梨华 陈丽霞(51)Int.Cl.C02F 11/00(2006.01)(54)发明名称一种底泥修复剂及其应用于底泥原位修复的方法(57)摘要本发明涉及水污染防治与生态修复领域，公开一种底泥修复剂及其应用于底泥原位修复的方法，底泥修复剂由以下质量百分比的组分组成：原生蛭石粉：25～35％；改性牡蛎壳粉：15～25％；改性白云石粉：20～30％；改性生物炭粉：20～30％。
发明提供的底泥修复剂，是以水生动物源废弃物、植物源废弃物和天然矿物为原料，经煅烧、破碎、筛分、炭化等工序处理后制备而成，原材料来源广泛、廉价宜得，制备工序简单，制备条件温和；生产易于规模化，应用不会产生二次污染问题。
本发明底泥修复剂，可高效抑制底泥中污染物质的释放，特别是对容易引发水华的氮、磷物质，具有很好的抑制和钝化效应。
权利要求书2页 说明书6页CN 110104913 A 2019.08.09C N 110104913A1.一种底泥修复剂，其特征在于，由以下质量百分比的组分组成：原生蛭石粉：25～35％；改性牡蛎壳粉：15～25％；改性白云石粉：20～30％；改性生物炭粉：20～30％。
2.根据权利要求1所述的一种底泥修复剂，其特征在于：原生蛭石粉是由蛭石原矿粉经破碎和筛分处理制备而成，原生蛭石粉的粒径小于0.5mm。
3.根据权利要求1所述的一种底泥修复剂，其特征在于：改性牡蛎壳粉是由牡蛎壳经过煅烧、破碎和筛分处理制备而成，改性牡蛎壳粉的粒径小于0.5mm，煅烧的温度为450～650℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

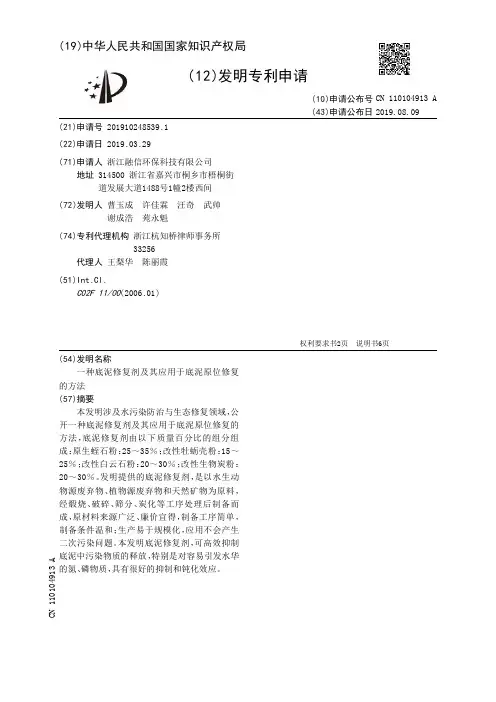

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910248539.1
(22)申请日 2019.03.29
(71)申请人 浙江融信环保科技有限公司
地址 314500 浙江省嘉兴市桐乡市梧桐街
道发展大道1488号1幢2楼西间
(72)发明人 曹玉成 许佳霖 汪奇 武帅
谢成浩 苑永魁
(74)专利代理机构 浙江杭知桥律师事务所
33256
代理人 王梨华 陈丽霞
(51)Int.Cl.
C02F 11/00(2006.01)
(54)发明名称
一种底泥修复剂及其应用于底泥原位修复
的方法
(57)摘要
本发明涉及水污染防治与生态修复领域，公
开一种底泥修复剂及其应用于底泥原位修复的
方法，底泥修复剂由以下质量百分比的组分组
成：原生蛭石粉：25～35％；改性牡蛎壳粉：15～
25％；改性白云石粉：20～30％；改性生物炭粉：
20～30％。
发明提供的底泥修复剂，是以水生动
物源废弃物、植物源废弃物和天然矿物为原料，
经煅烧、破碎、筛分、炭化等工序处理后制备而
成，原材料来源广泛、廉价宜得，制备工序简单，
制备条件温和；生产易于规模化，应用不会产生
二次污染问题。
本发明底泥修复剂，可高效抑制
底泥中污染物质的释放，
特别是对容易引发水华的氮、磷物质，
具有很好的抑制和钝化效应。
权利要求书2页 说明书6页CN 110104913 A 2019.08.09
C N 110104913
A
权 利 要 求 书1/2页CN 110104913 A
1.一种底泥修复剂，其特征在于，由以下质量百分比的组分组成：
原生蛭石粉：25～35％；
改性牡蛎壳粉：15～25％；
改性白云石粉：20～30％；
改性生物炭粉：20～30％。
2.根据权利要求1所述的一种底泥修复剂，其特征在于：原生蛭石粉是由蛭石原矿粉经破碎和筛分处理制备而成，原生蛭石粉的粒径小于0.5mm。
3.根据权利要求1所述的一种底泥修复剂，其特征在于：改性牡蛎壳粉是由牡蛎壳经过煅烧、破碎和筛分处理制备而成，改性牡蛎壳粉的粒径小于0.5mm，煅烧的温度为450～650℃。
4.根据权利要求1所述的一种底泥修复剂，其特征在于：改性白云石粉是白云石经煅烧、破碎和筛分处理制备而成，改性牡蛎壳粉的粒径小于0.5mm，煅烧温度为650～670℃。
5.根据权利要求1所述的一种底泥修复剂，其特征在于：改性生物炭粉的制备过程如下：
(1)将收集的废弃生物质风干、破碎、筛分，获得粒径小于2mm的生物质粉；
(2)在步骤(1)得到的生物质粉中加入液态氯化镁改性剂，并充分搅拌混合得到生物质粉混合物，液态氯化镁改性剂中液态氯化镁的质量浓度为50～70％，液态氯化镁改性剂的投加量为生物质粉质量的5～10％；
(3)对步骤(2)得到的生物质粉混合物进行通风热干化处理，干化温度低于150℃，待混合物料干化至含水率低于20％后，对其限氧炭化，炭化温度为400～800℃，炭化时间为1～3h。
6.一种底泥修复剂的制备方法，其特征在于，包括：
1)制备原生蛭石粉；
2)制备改性牡蛎壳粉；
3)制备改性白云石粉；
4)制备改性生物炭粉；
5)将步骤1)～4)制备的组分进行混合，按以下质量百分比计，原生蛭石粉：25-35％，改性牡蛎壳粉：15-25％，改性白云石粉：20-30％，改性生物炭粉：20-30％。
7.一种底泥修复剂应用于底泥原位修复的方法，其特征在于，包括以下措施：
(1)应用于开放式河道底泥修复时，选择晴朗天气、水流相对缓慢的时间段在河道水面上投加底泥修复剂；投加时，在河道上游、河道近岸处和污水入河排放口区域的投加量为每平方米水面1～5kg，在河道下游、河道中部和雨水入河排放区域的投加量为每平方米水面0.5～1kg；
(2)应用于相对封闭的天然水体时，在进水区域、水面上均匀投加底泥修复剂，投加量为每平方米水面0.5～1kg。
8.一种如权利要求1～5任意一项所述的底泥修复剂在水体底泥原位修复中应用，其特征在于，所述水体底泥是指开放式河道水体底泥；投加时，在河道上游、河道近岸处和污水入河排放口区域的投加量为每平方米水面1-5kg，在河道下游、河道中部和雨水入河排放区域的投加量为每平方米水面0.5-1kg。
2。
