【物理】中考第一次模拟考试精选测试卷达标训练题(Word版 含答案)

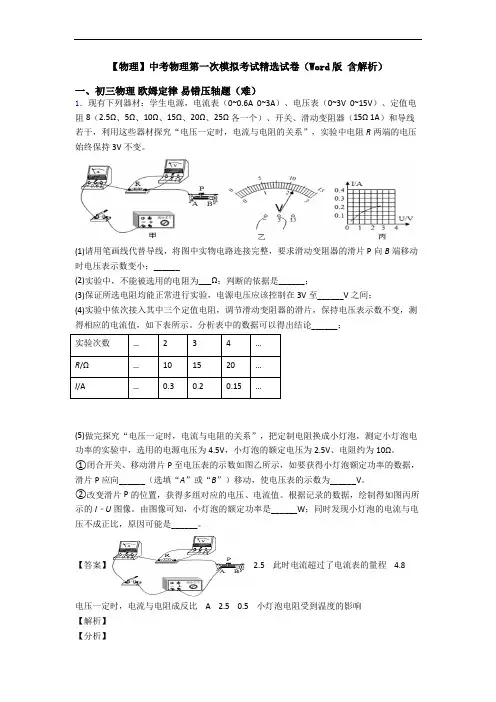

【物理】中考物理第一次模拟考试精选试卷(Word版 含解析)
【物理】中考物理第一次模拟考试精选试卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

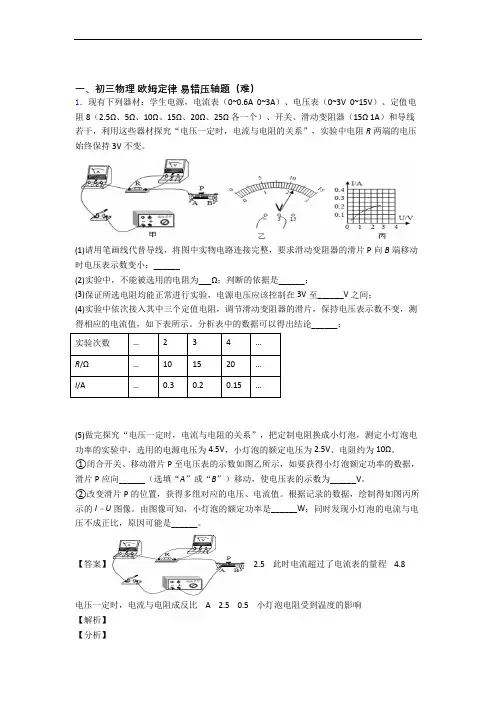

【物理】物理初三年级下册第一次模拟考试精选试卷练习(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】中考物理第一次模拟考试精选试卷试卷(word版含答案)
一、初三物理欧姆定律易错压轴题（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。
（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。

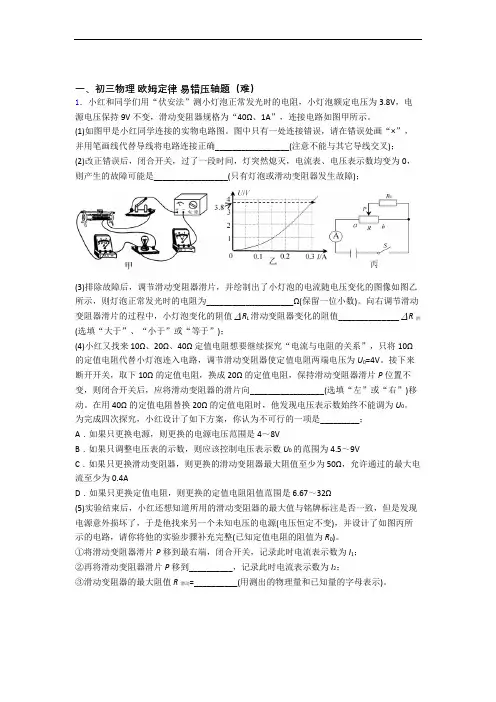

【物理】中考第一次模拟考试精选测试卷(培优篇)(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
【物理】中考物理第一次模拟考试精选试卷达标检测(Word版 含解析)

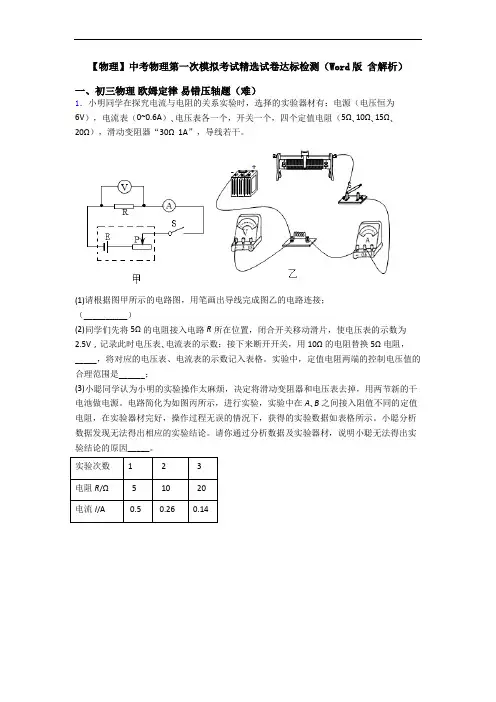

【物理】中考物理第一次模拟考试精选试卷达标检测（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

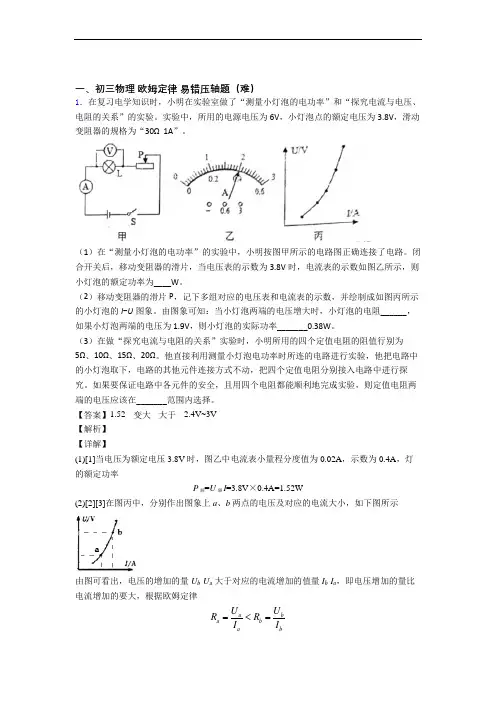

【物理】物理初三年级下册第一次模拟考试精选试卷达标检测卷(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。
（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实即小灯泡的实际功率大于0.38W 。
【物理】中考物理第一次模拟考试精选试卷检测(提高,Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a 、闭合S 1断开S 2，读出电流表A 的示数I 0；b 、闭合S 2断开S 1，读出电流表A 的示数I x ．③000x x x x x U U I R R I I I ===．故答案为（1）U R I=；（2）甲 乙；（3）①如电路图；②a、闭合S 1断开S 2，读出电流表A 的示数I 0；b 、闭合S 2断开S 1，读出电流表A 的示数I x ．③00xI R I ．2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
物理中考模拟试卷达标训练题(Word版 含答案)含答案
物理中考模拟试卷达标训练题（Word版含答案）含答案一、中考物理力学问题易错压轴题提优（难）1．面积很大的水池，水面上浮着一边长为a、质量为m的正方体均匀木块，开始时木块静止，如图甲。
现用力F将木块匀速下压，运动时，F随深度H变化如图乙，则：(1)木块静止时，所受浮力F浮=______，正方体木块的密度ρ木=_______ρ水；(2)木块开始下沉到恰好浸没的过程中，重力对木块做功是______；（用a、m、g表示）(3)在木块匀速下沉过程中，F最大值是_______？木块开始下沉到恰好浸没的过程中，忽略水面高度的变化，F对木块做的功是______？（提示：F是匀速增大的，用a、m、g表示）【答案】mg3414mga13mg124mga【解析】【分析】【详解】(1)[1]木块静止时漂浮在水面，受到的浮力等于木块本身的重力，即F G mg==浮木[2]由图乙可知，木块静止时木块浸入水中的深度为34a，则木块静止漂浮时排开水的体积为334V a=排根据漂浮时受到的浮力等于物体本身重力，则有gV gVρρ=水排木木则木块的密度333344aVV aρρρρ===水排木水水木(2)[3]木块开始下沉到恰好浸没的过程中，木块在重力方向移动了3144h a a a=-=则重力对木块做功14W G h mgh mga ===木 (3)[4]由[2]已知水和木块的密度关系是34ρρ=木水木块完全浸没后受到的浮力4433F gV gV gV mg ρρρ''====浮水排水木木木木块完全浸没时受力平衡，则有F G F '=+浮压木则手对木块的最大压力max 4133F FG mg mg mg '=-=-=浮木[5]木块开始下沉到恰好浸没的过程中，F 是匀速增大的，到浸没时最大压力为max 13F mg =则该过程的平均压力为()max max 1110226F F F mg =+==平均 所以F 对木块做的功1116424W F h mg a mga '==⨯=平均2．如图甲为小明家新购买的足浴盆，其内部电路可分为工作电路和控制电路两都分（如图乙所示），工作电路的电源电压为220V ，控制电路的电源电压为6V ，加热功率和保温功率分别为2100W 和100W 。
【物理】中考第一次模拟考试精选测试卷检测题(WORD版含答案)
一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
【物理】九年级第一次模拟考试精选测试卷检测题(WORD版含答案)
一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
【物理】物理初三年级下册第一次模拟考试精选试卷检测题(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
【物理】物理初三年级下册第一次模拟考试精选试卷测试卷 (word版,含解析)
一、初三物理欧姆定律易错压轴题（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。
（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。
【物理】中考物理第一次模拟考试精选试卷达标检测(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
【物理】九年级第一次模拟考试精选测试卷达标训练题(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234VU 3.0 4.0 5.0 6.0I0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比；(4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V =0.167A 40Ω+50ΩU I R R =≈+最小滑定大， 大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式U R I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯； 当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U - 解得控制的最小电压min =6.67V U ；所以U 0的取值范围应满足6.67V ~10V 。
【物理】中考第一次模拟考试精选测试卷达标检测(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．2．在“测定小灯泡的电阻”实验中，（1）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①________________________________；②_________________________________．（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（）A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（3）右表中是按正确的操作测得的数据，某同学通过计算发现三次小灯泡的阻值不相等，其原因是____________________________．【答案】（1）连接电路时没断开开关；滑动变阻器没调到最大阻值（或灯泡规格太小、或滑动变阻器最大值太小、或电源电压过高等）；（2）C（3）小灯泡的电阻受温度的影响．【解析】试题分析：（1）为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置；该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，因此原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；（2）乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作．（3）灯泡在不同电压下，灯泡的明暗程度不同，灯丝的温度也就不同，说明灯丝的电阻与温度有关，即灯丝的电阻随温度升高而增大．考点：伏安法测电阻的探究实验3．电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
【物理】物理初三年级下册第一次模拟考试精选试卷达标检测卷(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V -0.1A -0.2A -0.3A -0.4AR I I I I ==== 求得 1.2A I =，定值电阻5ΩR = (4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅12:10:52:1I I ==1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V 40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为 '-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R'R3V0.2A15ΩUIR===此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。
【物理】物理初三年级下册第一次模拟考试精选试卷达标训练题(Word版 含答案)
一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234VU 3.0 4.0 5.0 6.0I0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比： 3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比；(4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V =0.167A 40Ω+50ΩU I R R =≈+最小滑定大， 大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式U R I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯； 当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U - 解得控制的最小电压min =6.67V U ；所以U 0的取值范围应满足6.67V ~10V 。
【物理】九年级物理第一次模拟考试精选测试卷(Word版 含解析)
一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】中考物理第一次模拟考试精选试卷检测题(Word版 含答案)
【物理】中考物理第一次模拟考试精选试卷检测题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．3．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
【物理】中考第一次模拟考试精选测试卷测试卷(含答案解析)
一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1；②再将滑动变阻器滑片P移到__________，记录此时电流表示数为I2；③滑动变阻器的最大阻值R滑动=__________(用测出的物理量和已知量的字母表示)。
【答案】滑动变阻器断路 12.7 小于左 C 最左端()2101-I I RI【解析】【分析】【详解】(1)[1]电压表测小灯泡两端的电压，所以电压表应该和小灯泡并联，如下图：(2)[2]若灯短路，电流表有示数，若灯断路，电压表有示数，但题意中电流表和电压表均无示数，故假设不成立；若滑动变阻器短路，则电流表和电压表均有示数不符合题意，则电路故障为滑动变阻器断路。
(3)[3]由图可知，当小灯泡正常发光时，电流是0.3A，小灯泡正常发光时的电阻为3.8V12.7Ω0.3AURI==≈[4]当小灯泡正常发光时，滑动变阻器的电阻为9V-3.8V17.3Ω0.3AURI==≈滑滑由图可知，当小灯泡的电压为3V时，电流约为0.25A，此时小灯泡的电阻约为1113V12Ω0.25AURI===滑动变阻器的电阻为29V-3V24Ω0.25AURI===滑2滑2则灯的电阻的变化量为1-12.7Ω-12Ω0.7ΩLR R R∆===滑动变阻器阻值变化量为2-24Ω-17.3Ω 6.7ΩR R R ∆===滑滑滑所以滑动变阻器阻值变化量大于小灯泡电阻的阻值变化量。
(4)[5]将定值电阻从10Ω换成20Ω，定值电阻阻值变大，为了保证定值电阻两端电压不变，滑动变阻器电阻也要变大，所以滑片应该向左移动。
[6]当定值电阻阻值最大时，滑动变阻器的阻值最大，此时电路中的电流为4V 0.1A 40ΩU I R === 所以可以小于0.4A ，故C 错误，C 符合题意。
(4)[7]第二步，应该让定值电阻和滑动变阻器的全部并联并保证电压还等于电源电压，故应该将滑片移动到最左端。
[8]流过定值电阻的电流为021-I I I =电源电压为()00210-U I R I I R ==滑动变阻器的最大阻值为()21011-I I R U R I I == 2．现有下列器材：学生电源（6V ）、电流表（0~0.6A ，0~3A ）、电压表（0~3V ，0~ 15V ）、定值电阻（5Ω、10Ω、20Ω 各一个）、滑动变阻器（100Ω 0.5A ），开关和导线若干，利用这些器材探究“电流与电压、电阻的关系”，如图所示：(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（要求滑片向右滑时，电流表示数变大）；（______）(2)小敏同学探究电流跟电压的关系，他连好电路后闭合开关，移动滑动变阻器滑片 P ，电流表有示数，电压表无示数，则故障可能是__；(3)小敏同学排除故障后闭合开关，他调节滑动变阻器，测出通过电阻R 的电流和对应的电压值，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，你认为可能的原因是___。
通过数据可知电阻 R 的阻值是___Ω；U/V0.5 1.0 1.5 2.0 2.5I/A0.140.240.340.440.54(4)小敏同学接着探究电流跟电阻的关系，他依次接入5Ω、10Ω、20Ω 三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。
实验中他接入5Ω、10Ω 定值电阻时，两次电路的电流之比为___。
在不改变电路连接的情况下，为完成整个实验，电压表示数设置的范围为___V 至___V；(5)某小组同学用图乙电路图探究欧姆定律，研究电流与电阻的关系。
现有器材如下：四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“60Ω 1A”的滑动变阻器，电压表（可用量程 0~3V、0~15V），电流表（可用量程 0~0.6A），导线，开关，电源电压未知。
把20Ω的电阻接入电路中，刚闭合开关时，电流为 0.05A。
为了用以上四个定值电阻完成实验且确保电路安全，如果控制电压表两端的电压在 1V~ 2V范围内，滑动变阻器的取值范围为___。
【答案】定值电阻短路使用前电流表指针未调零 5 2∶1 1 2.5 5Ω～60Ω【解析】【分析】【详解】(1)[1]要求滑片向右滑时，电流表示数变大，即电路总电阻变小因此应将电源负极与滑动变阻器右下接线柱连接，电压表负接线柱与定值电阻的右接线柱相连；如下图：(2)[2]电流表有示数，说明电路为通路；电压表没示数，说明电压表被短路，因此故障为R 短路。
(3)[3][4]检查两电表均无故障，说明测量过程正确，分析表格中数据可知：电流值都去掉0.04A 时，电流值与电压值成正比，所以可能的原因是使用前电流表指针未调零。
因此电阻 R 的阻值是0.5V 1V 1.5V 2V 2.5V =====50.1A 0.2A 0.3A 0.4A 0.5AU R I ==Ω (4)[5] 探究电流跟电阻的关系时滑动变阻器与定值电阻串联，定值电阻两端电压始终保持不变，因此接入5Ω、10Ω 定值电阻时，两次电路的电流之比为R112R212102===51U I R R U I R R Ω=Ω [6][7]电路中最大电流为0.5A ，因此最小总电阻为min max 6V =120.5AU R I ==Ω 当定值电阻最小为5Ω时，滑动变阻器阻值为12Ω-5Ω=7Ω 结合串联电路电压规律及串联电路电压比等于电阻比可得R 5=7U R U R =滑滑 R =6V U U +滑可解得R =2.5V U ，因为在实验过程中要保证定值电阻两端电压不变，因此分压相同，当接如最大电阻20Ω时，滑动变阻器阻值为28Ω＜100Ω，符合题意。
当接入电路电阻最大时，此时定值电阻阻值为20Ω，变阻器阻值为100Ω，则结合串联电路电压规律及串联电路电压比等于电阻比可得''R ''1=5U R U R =滑滑 ''R =6V U U +滑可解得'R=1V U ，综上所述电压表的取值范围为1V~2.5V 之间。
(5)[8]把20Ω的电阻接入电路中，刚闭合开关时，滑动变阻器接入电路中的电阻最大，则电源的电压440.05A 20Ω+60Ω=4V U I R R =+=⨯滑（）（） 设电压表的示数为U R ，则滑动变阻器两端的电压U 滑=U -U R由串联电路的电流特点可得，电路中的电流R R U U U I R R -=='滑则 R R U U R R U -=滑 当U R =1V 时4V -1V 31VR R R ==滑 四个定值电阻对于滑动变阻器接入电路中的电阻为15Ω、30Ω、45Ω、60Ω，即滑动变阻器接入电路中电阻的范围为15Ω~60Ω，当U R =2V 时4V -2V 2VR R R ==滑 四个定值电阻对于滑动变阻器接入电路中的电阻为5Ω、10Ω、15Ω、20Ω，即滑动变阻器接入电路中电阻的范围为5Ω~20Ω，综上可知，滑动变阻器的阻值变化范围为5Ω~60Ω。
3．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。
(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω；(3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ；②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。
则R 1的阻值为_____（用含有R 2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1；②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R >212122U U R U U -- 【解析】【分析】(1)定值电阻多次测量求平均值是为了减小误差；(2)根据U R I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值；(4)要测量x R 的阻值，根据U R I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
