ABBRVC功率因数控制器参数手动设置说课材料
ABB RVC 功率因数控
制器参数手动设置
ABB RVC功率控制仪参数手动设置
UTO【自动】
MAN【手动】
启动自动设置【同时按一和+启动自动设置】
MO^E —+
MAN SET COS ©【功率因数一定要是感性数值，看感性符号是否—I
MODE —+
MAN SET C/K【响应值C/K值一般设定0.094或0.095,也可以自动整定得到】MODE
MAN SET PHSAE【相位相位角一般有90、270、330、150、210、30】I
MODE —+ —Or +
减少或增加数值
MAN SET DELAY【延迟时间电容投切延时值一般设定40秒】
AUTO SET MODE —+
E —
I
MAN SET OUTPUT【输出】
I
MAN SET SEQUENCE【序列该路设定时，该路路号循环值都闪 ----------
注意：一般电容柜各电容容量大小一样，没有什么特殊的投切顺序，该循环值一般设定为
1。
每按一次，设定路数向前移动一路，以下为4、5、6 7、8、9、10路的设定，设定方式及设定值都相同。
第4、5、6路设定第7、& 9路设定第10路设定路数循环值设定完后，再按一或+进行状态设定【注：主要有两种设定线性或循环，线性：先进先出，循环：先进先出】。
ABB无功补偿和滤波产品介绍
ABB无功补偿方案
功率因数控制器
用户界面良好的 功率因数控制器
RVC
© ABB Group - 9 08-Oct-27
ABB无功补偿方案
功率因数控制器
功率因数控制器RVC的优点：
自动或手动控制功率因数：满足不同需求 自动或手动设定RVC：调试方便 过/欠电压保护功能：编程设定保护门限 高效的投切方式：采用直接投切，循环投入和积分运算方法，减少开关切 换次数，避免不必要的投切
© ABB Group - 15 08-Oct-27
ABB无功补偿方案
谐波对无功补偿的影响（并联谐振）
并联谐振在共振频率下呈现极高阻抗,即使很低的谐波电流将会产生非常大的 谐波电压!!!
阻抗 一定 低 高
电流 固定 固定 固定
电压 一定 低 非常高
I
Z U
© ABB Group - 16 08-Oct-27
© ABB Group - 36 08-Oct-27
ABB有源滤波器案例分析 滤波前A相谐波电流
© ABB Group - 37 08-Oct-27
ABB有源滤波器案例分析 滤波后A相谐波电流
CT测量信号线
© ABB Group - 33 08-Oct-27
ABB有源滤波器案例分析
ABB有源滤波器案例分析 滤波前系统三相谐波电流电压波形记录
© ABB Group - 34 08-Oct-27
ABB有源滤波器案例分析 滤波后系统三相谐波电流电压波形记录
© ABB Group - 35 08-Oct-27
关于谐波的相关标准和规范
目标: 确保电网的谐波畸变不超过 电网和设备所能承受的限度 要求: THDV ≤ 5% 5% < THDV ≤ 10% THDV > 10% 相关参考标准:
ABB功率因数控制器RVC
成都分公司： 中國四川省成都市 610041 人民南路四段19號 威斯頓聯邦大廈10樓 電話：(028) 8526 8800 傳真：(028) 8526 8902 / 8903
廣州分公司： 中國廣東省廣州市 510623 珠江新城臨江大道3號 發展中心大廈22樓 電話：(020) 3785 0688 傳真：(020) 3785 0678 / 0679
濟南分公司： 中國山東省濟南市 250011 泉城路17號 華能大廈6樓8601室 電話：(0531) 8609 2726 傳真：(0531) 8609 2724
無錫分公司： 中國江蘇省無錫市 214001 中山路333號 華光大廈2樓F座 電話：(0510) 8279 1133 傳真：(0510) 8275 1236
步級之間的切換時間： 可在1秒到18小時之間選擇
存儲功能 ： 所有編輯好的參數都保存在非易失的記憶 體中
斷電釋放 ：當斷電超過20ms，會自動斷開所有的電容
自動適應電網相序和電流互感器相位
對諧波不敏感
可在正常負載及再生負載下工作 (4象限運行)
液晶顯示器對比度具有溫度自動補償
過電壓和欠電壓保護
工作溫度 ： - 20°C 到 70°C
：50Hz或60Hz, + / -5% (自動適應電網)
測量線路接線端子 (L2、L3和K、I)：CAT III
輸入電流 ：1A 或 5A (RMS)
輸入電流阻抗：< 0.1歐姆 (建議CT最小等級1.0, 10VA)
控制器能耗 ：最大8 VA
輸出觸點容量：- 最大持續電流：1.5A - 最大峰值電流：5A - 最大電壓：440Vac - A端的額定持續電流為16A
烏魯木齊分公司： 中國烏魯木齊市830002 中山路86號 中泉廣場9樓J座 電話：(0991) 2834 455 傳真：(0991) 2818 240
功率因数控制器 – RVT

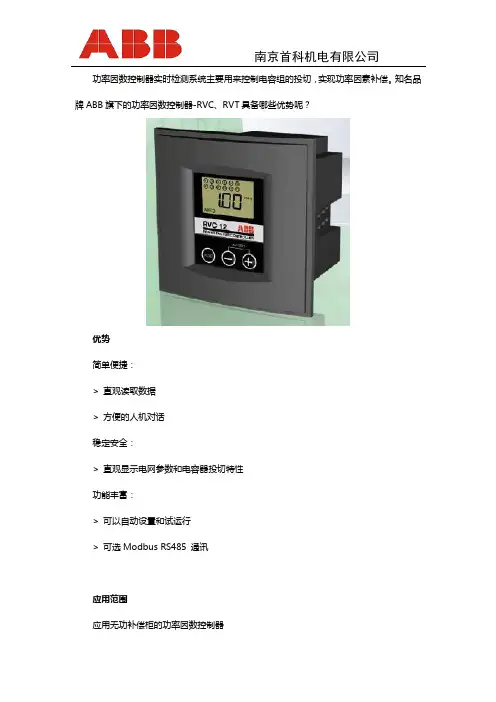

功率因数控制器– RVT简介超级的功率因数控制器RVT 可提供新型易用的PF 控制, 测量, 监控和通讯。
∙运行简单∙全自动设置通讯(Modbus - 打印机)∙网络资料和银行监测∙编程参数∙编程保护门限∙开关门∙图表显示屏∙多语言文本选择∙菜单浏览∙浏览和编程的指引∙可按用户需要制定测量全览∙事项和报警记录∙"Help"帮助按钮∙透明保护门∙键盘技术参数测量系统基于微处理的3相平衡电网或单相电网工作电压从 100Vac 至 440Vac.能耗 最大15 VA测量回路和电源的连续方式相 - 相 或 相 - 中线 电压允差所标注电源电压的+/- 10%电压测量高达 690Vac 或使用电压互感器于更高电压, 精确度 : 满量程的 1% 频率范围50 或 60 Hz +/- 5% (按电网频率自动适应)输入电流5A 或 1A (RMS) (等级1 C.T .) 输入电流阻抗< 0.1 Ohm.输出触点容 - 最大持续电流 : 1.5A (ac) - 0.3A (110V dc)- 最大峰值电流 : 8A.- 最大电压 : 440 Vac.- A - A 端子适用于18A 的连续电流(9A/端子) 报警继电器触点容量 (空接点)- 常闭触点- 最大持续电流: 1.5A- 额定 压 : 250Vac (最大分断电压 : 440Vac)风扇继电器触点容量 (空接点)- 常闭触点- 最大持续电流: 1.5A- 额定 压 : 250Vac (最大分断电压 : 440Vac)功率因数设置从 0.7 感性至 0.7 容性启动电流设定 (C/k)- 0.01 至 5A.- 自动测量 C/k切换顺序 1;1;1;1;1;.....1 1;2;2;2;2;.....2 1;2;4;4;4;.....4 1;2;4;8;8;1;2;2;2;2;.....2 1;1;2;4;4;.....4 1;1;2;4;8;.....8 1;2;3;3;3;1;2;3;6;6;.....6 1;1;2;3;3;.....3 1;1;2;3;6;.. (6)以及任何其他用户编制的顺序Modbus波特值(*)110 - 300 - 600 - 1200 - 2400 - 4800 - 6900 - 19200 - 38400 - 57600 步级设自动, 固定, 取消全图形64 x 132 象数(带额外符号)显示输出数RVT-6 : 多达6 个编程输出RVT 12 : 多达12 个编程输出(RVT 可以加接四输出的可选模块)编程从1s 至18h步级之间的切换时间全部编程参数和模式会贮存在非永久性存贮存器记忆内贮存功能如断电超过20ms 时, 会自动断开所有电容断电释放自动适应电网相序和电流互感器相位对谐波不敏感可在正常负载及再生负载下工作(4象限运行)液晶显示器对比度具有温度自动补偿-20°C 至70°C.工作温度贮存温- 30°C 至85°C.度安装位安装在垂直平面上尺寸前面板: 144 x 144 mm (h x w)外形l : 144 x 211 x 67 mm (h x w x d)重量 1.0 kg (未包装)笼式线夹(2.5mm²单芯电缆)接线端子IP43 (可按要求提高至IP54)前面板保护相对湿最大95%, 无凝露度具有CE 标志UL (file n° NKCR2.E163424)CSA 证书已证明适用于120Vac 系统电压(*) 只适用于RVT Modbus。
功率因数控制器-RVC、RVT
功率因数控制器实时检测系统主要用来控制电容组的投切，实现功率因素补偿。
知名品牌ABB旗下的功率因数控制器-RVC、RVT具备哪些优势呢？
优势
简单便捷：
> 直观读取数据
> 方便的人机对话
稳定安全：
> 直观显示电网参数和电容器投切特性
功能丰富：
> 可以自动设置和试运行
> 可选Modbus RS485 通讯
应用范围
应用无功补偿柜的功率因数控制器
如果您想了解更多有关功率因数控制器方面的信息，在此推荐您联系南京首科机电有限公司咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌，服务带来效益”的经营理念。
推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。
公司主要代理销售品牌：总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。
若您有相关方面的业务需求，欢迎登陆官网：或拨打吸顶悬浮位置电话咨询！。
ABBRVT操作说明功率因数控制器

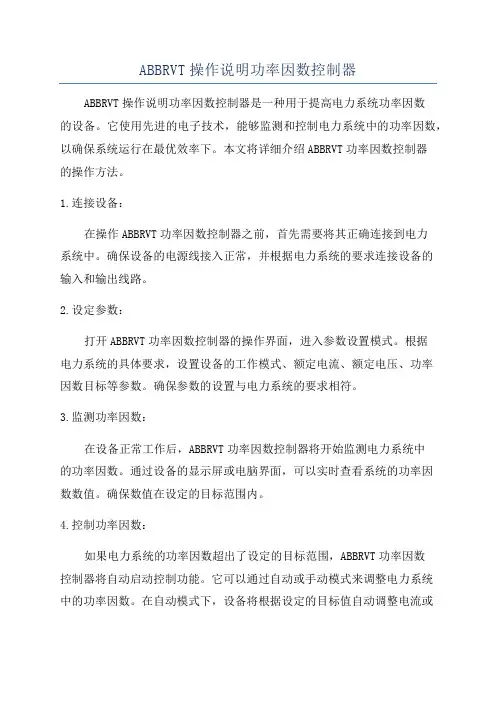

ABBRVT操作说明功率因数控制器ABBRVT操作说明功率因数控制器是一种用于提高电力系统功率因数的设备。
