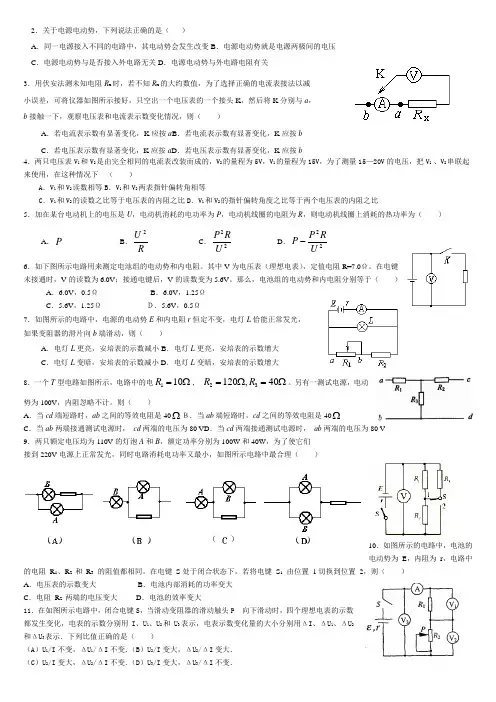

恒定电流单元测试题
恒定电流单元测试题
A．若电流表示数有显著变化，K 应按 aB．若电流表示数有显著变化，K 应按 b C．若电压表示数有显著变化，K 应按 aD．若电压表示数有显著变化，K 应按 b 4．两只电压表 V1 和 V2 是由完全相同的电流表改装而成的，V2 的量程为 5V，V1 的量程为 15V，为了测量 15—20V 的电压，把 V1 、V2 串联起 来使用，在这种情况下 （ ） A．V1 和 V2 读数相等 B．V1 和 V2 两表指针偏转角相等 C．V1 和 V2 的读数之比等于电压表的内阻之比 D．V1 和 V2 的指针偏转角度之比等于两个电压表的内阻之比 5．加在某台电动机上的电压是 U，电动机消耗的电功率为 P，电动机线圈的电阻为 R，则电动机线圈上消耗的热功率为（ A． P ）
B．
U2 R
C．
P2R U2
D． P
P2R U2
）
6．如下图所示电路用来测定电池组的电动势和内电阻。其中 V 为电压表（理想电表） ，定值电阻 R=7.0Ω 。在电键 未接通时，V 的读数为 6.0V；接通电键后，V 的读数变为 5.6V。那么，电池组的电动势和内电阻分别等于（ A．6.0V，0.5Ω C．5.6V，1.25Ω B．6.0V，1.25Ω Ｄ．5.6V，0.5Ω
13．一个直流电源的电动势为 E，内电阻为 r，电源的电动势和 内电阻保持不变。R1 和 R2 为两个定值电阻，图 9 是在同一坐标 系中画出的它们的 U-I 图线。从图线可以看出，两个电阻相比， __________的阻值较大。并可得出 R1=__________Ω 。若把 R1 接 在该电源的两极间，电源的输出功率为___________W。 14．电流表的内阻 Rg=3kΩ ，满偏电流 Ig =100μ A，这个电流表能量度的最大电压 U g＝ _ V ，要把这个电流表改装成能量度 3V 电压的电压表，那么应在电流表上 0 10 20

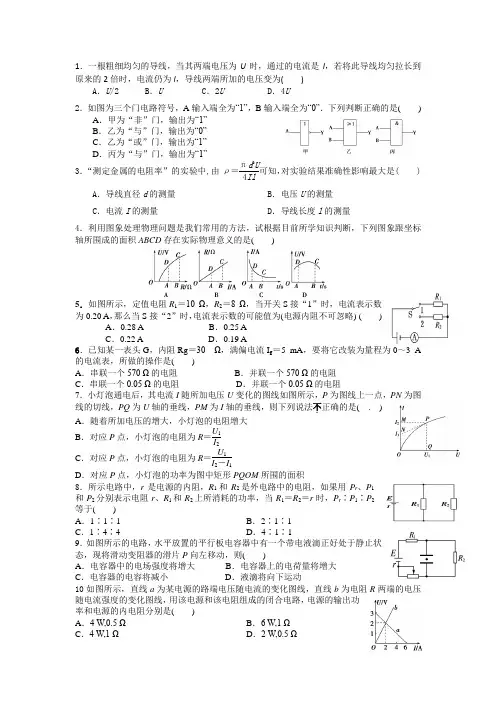

第二章 恒定电流 单元测试 (人教版必修3-1)
1．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为( )A ．U /2B ．UC ．2UD ．4U2．如图为三个门电路符号，A 输入端全为“1”，B 输入端全为“0”．下列判断正确的是( )A ．甲为“非”门，输出为“1”B ．乙为“与”门，输出为“0”C ．乙为“或”门，输出为“1”D ．丙为“与”门，输出为“1”3．“测定金属的电阻率”的实验中,由ρ＝πd 2U 4Il可知，对实验结果准确性影响最大是( ) A ．导线直径d 的测量B ．电压U 的测量C ．电流I 的测量D ．导线长度l 的测量4．利用图象处理物理问题是我们常用的方法，试根据目前所学知识判断，下列图象跟坐标轴所围成的面积ABCD 存在实际物理意义的是( )5．如图所示，定值电阻R 1＝10 Ω，R 2＝8 Ω，当开关S 接“1”时，电流表示数为0.20 A ，那么当S 接“2”时，电流表示数的可能值为(电源内阻不可忽略) ( )A ．0.28 AB ．0.25 AC ．0.22 AD ．0.19 A6．已知某一表头G ，内阻Rg ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个570 Ω的电阻C ．串联一个0.05 Ω的电阻D ．并联一个0.05 Ω的电阻7．小灯泡通电后，其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法不．正确的是( . ) A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积8．所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r 、P 1和P 2分别表示电阻r 、R 1和R 2上所消耗的功率，当R 1＝R 2＝r 时，P r ∶P 1∶P 2等于( )A ．1∶1∶1B ．2∶1∶1C ．1∶4∶4D ．4∶1∶19．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则( )A ．电容器中的电场强度将增大B ．电容器上的电荷量将增大C ．电容器的电容将减小D ．液滴将向下运动10如图所示，直线a 为某电源的路端电压随电流的变化图线，直线b 为电阻R 两端的电压随电流强度的变化图线，用该电源和该电阻组成的闭合电路，电源的输出功率和电源的内电阻分别是( )A ．4 W,0.5 ΩB ．6 W,1 ΩC ．4 W,1 ΩD ．2 W,0.5 Ω11．用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：a ．电流表(量程0.6 A 、3 A)；b ．电压表(量程3 V 、15 V)；c ．滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；d ．滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择__________ V ，电流表的量程应选择__________ A ；R 应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．12． (1)某额定电压为8 V 的灯泡的伏安特性曲线如图所示．若将它与一个R ＝7 Ω的定值电阻串联后接在电动势E ＝8 V 、内阻r ＝1 Ω的电源上，则通过该灯泡的实际电流为________ A ，该灯泡的实际功率为________ W.(2)在测定金属丝电阻率的实验中，用螺旋测微器测得金属丝的直径如图甲所示，d ＝________mm ；用多用电表的“×1”欧姆挡，调零后测得金属丝的电阻值如图乙所示，R ＝________Ω.若实验中测出金属丝的长度为L ，则该金属丝电阻率的表达式ρ＝________(用符号表示)．13．如图所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，电容器的电容C ＝40 μF ，电阻R 1＝R 2＝4 Ω，R 3＝5 Ω.接通开关S ，待电路稳定后，求：(1)理想电压表V 的读数；(2)电容器的带电量．14．如图所示，电源的电动势为50V ，电源内阻为1.0Ω，定值电阻R=14Ω，M 为直流电动机，电枢电阻R ′=2.0Ω，电动机正常运转时，电压表读数为35V ，求在100s 时间内电源做的功和电动机上转化为机械能的部分是多少？15．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d=40 cm ．电源电动势E=24V ，内电阻r =1Ω，电阻R =15Ω．闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0 = 4m/s 竖直向上射入板间．若小球带电量为q =1×10-2C ，质量为m=2×10-2 kg ，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？（取g =10 m/s 2）M V R r E。
恒定电流单元测试
恒定电流单元测试姓名班级一、选择题（每小题3分，共45分）1．关于电流，下列说法中正确的是[ ]A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量2．对于有恒定电流通过的导体，下列说法正确的是[ ]A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等3．如图所示为两电阻R1和R2的伏安特性曲线。
若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是[ ]A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大4．用电器离电源L米，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ。
那么，输电线的横截面积的最小值是[ ]A．ρL／R B．2ρLI／UC．U／ρLI D．2UL／Iρ5．如图甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是[ ]A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对6．校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍大，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是[ ]A．R g的测量值比真实值偏大B．R g的测量值比真实值偏小7．如图-4所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是[ ]A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路8．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1 D．以上都不对9．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
高三物理单元综合测试题 第7章 恒定电流含答案
第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。
中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。
高中物理恒定电流单元测试新人教选修
第3章 恒定电流单元测试2一、选择题(本题共8小题，每小题7分，共56分，每题至少有一个选项符合题意，多选、错选不得分，选对但选不全得4分)1．一台半导体收音机，电池供电的电流是8 mA ，也就是说( ) A ．1 h 电池供给8 C 的电荷量 B ．1000 s 电池供给8 C 的电荷量 C ．1 s 电池供给8 C 的电荷量 D ．1 min 电池供给8 C 的电荷量 解析：由q ＝It 可知，只有B 项正确。
答案：B2．氢原子核外只有一个电子，它绕氢原子核运动一周的时间约为2.4×10－16s ，则下列说法正确的是( )①电子绕核运动的等效电流为6.7×10－4A ②电子绕核运动的等效电流为1.5×103 A ③等效电流的方向与电子的运动方向相反 ④等效电流的方向与电子的运动方向相同 A ．①③B ．①④C ．②③D ．②④解析：根据电流的定义，等效电流为I ＝q t ＝6.7×10－4A ，电流方向与电子运动方向相反。
答案：A3．不考虑温度对电阻的影响，关于一个“220 V,40 W”的灯泡，下列说法正确的是( ) A ．接在110 V 的线路上时的功率为20 W B ．接在110 V 的线路上时的功率为10 W C ．接在55 V 的线路上时的功率为5 W D ．灯泡两端所加电压为零时，它的电阻为零解析：根据公式P ＝U 2R 可知，P ∝U 2，接到110 V 线路上时，功率为正常发光时的1/4，故B 项对，A项错。
同理C 项错。
导体的电阻在不加电压时照样存在，故D 项错。
答案：B 4．两只电流表和是由完全相同的电流计改装而成的，的量程是3 A ，的量程是6 A ，为了测量8 A 左右的电流，并联接入电路中，两者都有读数的情况下，正确的选项为( )．和读数相等B ．两者指针偏转角相等C．和的读数比等于电流表的内阻之比D．两者指针偏角之比等于两表内阻之比解析：两个电流表并联，因表头相同，所以两表指针偏角相同，B项正确，排除A、D两项；根据并联分流原理，通过两电流表的电流之比跟表的总内阻成反比，故C项错误。

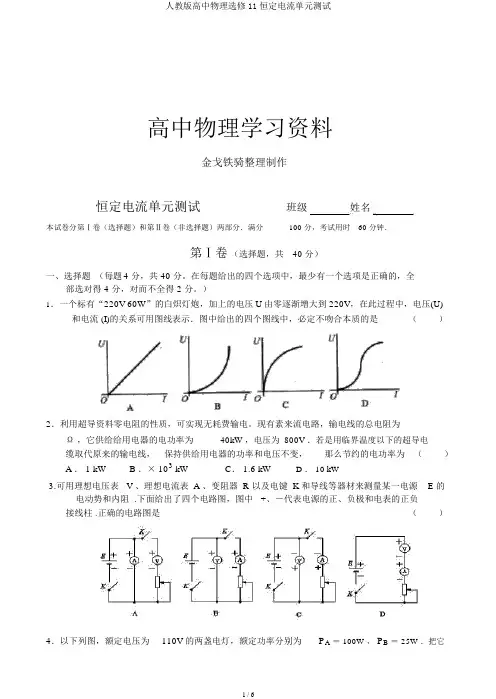

人教版高中物理选修11恒定电流单元测试
高中物理学习资料金戈铁骑整理制作恒定电流单元测试班级姓名本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分100 分，考试用时60 分钟．第Ⅰ卷（选择题，共40 分）一、选择题（每题4 分，共 40 分。
在每题给出的四个选项中，最少有一个选项是正确的，全部选对得 4 分，对而不全得 2 分。
）1．一个标有“220V 60W”的白炽灯炮，加上的电压U由零逐渐增大到220V，在此过程中，电压(U)和电流 (I)的关系可用图线表示．图中给出的四个图线中，必定不吻合本质的是（）2．利用超导资料零电阻的性质，可实现无耗费输电。
现有素来流电路，输电线的总电阻为Ω，它供给给用电器的电功率为40kW ，电压为 800V ．若是用临界温度以下的超导电缆取代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（）A ． 1 kWB ．× 103 kW C． 1.6 kW D ． 10 kW3.可用理想电压表 V 、理想电流表 A 、变阻器 R 以及电键 K 和导线等器材来测量某一电源 E 的电动势和内阻 .下面给出了四个电路图，图中 +、－代表电源的正、负极和电表的正负接线柱 .正确的电路图是（）4．以下列图，额定电压为110V 的两盏电灯，额定功率分别为P A＝100W， P B＝25W．把它们接到 220V 的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是（）A B C D5．在研究微型电动机的性能时，应用以下列图的实验电路。
当调治滑动变阻器 R 并控制电动机停止转动时，电流表和电压表的示数分别为 0.50A 和 2.0V 。
重新调治 R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为 2.0A 和 24.0V 。
则这台电动机正常运转时输出功率为（）A ．32W B．44W C． 47W D． 48W6．以下列图的电路中，电源电动势为E，内阻为 R， L1和 L 2为相同的灯泡，每个灯泡的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K 为单刀双掷开关，当开关由1地址打到 2 地址时（）A．电压表读数将变大B．L1亮度不变， L 2将变亮C．L1将变亮， L 2将变暗D．电源的发热功率将变大7．以下列图，直线 A 为电源 a 的路端电压与电流的关系图像，直线 B 为电源 b 的路端电压与电流的关系图像，直线 C 为一个电阻R 的两端电压与电流的关系图像．将这个电阻R 分别接到a， b 两电源上，那么（）A．R接到B．R 接到C．R 接到D．R 接到a 电源上，电源的效率较高b 电源上，电源的输出功率较大a 电源上，电源的输出功率较大，但电源效率较低b 电源上，电阻的发热功率和电源的效率都较高8．如图是一火警报警的一部分电路表示图．其中R2为用半导体热敏资料制成的传感器，电流表为值班室的显示器，a、 b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I 、报警器两端的电压U A．I 变大， U C．I 变小， U 的变化情况是（变大变大）B ． ID ． I变小， U 变小变大， U 变小9．在以下列图的电路中，电键K1、K2、K3、K4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴哪一个电键后 P 会向下运动（） A ．K1 B．K2C．K3 D．K4P，断开10．以下列图电路，当S 闭合后两灯均不亮，已知两灯、电源、电键及电键到电源负极间的导线都圆满，其他三条导线中有一条发生断路．若某同学使用多用电表来检查断线部分，他用多用表的红表棒与 a 点相连接，把黑表棒分别先后与 b 点、 c 点相连，则以下能检测出断线部分的方法有（）A ． S 闭合，多用表用6V 量程的电压表B ． S 闭合，多用表用0.3A 量程的电流表C． S 断开，多用表用R×1 量程的欧姆表D．以上三种方法都不能够够第Ⅱ卷（非选择题，共60 分）二、填空题（ 11， 12 题各 6 分， 13 题 12 分，共 24 分。
高中物理恒定电流单元测试卷(有答案)
恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。
要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。
恒定电流单元测试
恒定电流单元测试一、选择题（48分）1．以下说法中，正确的是( )A ．采用伏安法测电阻时，只要仪器选得正确，可保证没有系统误差B ．用伏安法测电阻，不论是用电流表外接法，还是电流表内接法，都存在系统误差C ．用欧姆表测电阻，既准确又方便D ．伏安法测电阻，存在系统误差的原因是由于电流表的分压2．如下图所示，用伏安法测电阻，若电流表内阻1Ω，电压表内阻5000Ω，R x 约为10Ω，则下图中哪个测量结果较为准确？测量值比真实值偏大还是偏小( )A ．甲电路，偏大B ．甲电路，偏小C ．乙电路，偏大D ．乙电路，偏小3.如右图所示电路，用伏安法测量电阻的大小。
电阻R ＝320Ω时，电流表的示数是15mA ，电压表的示数是4.5V 。
如果用这个电路测量未知电阻R ′，电流表的示数是13mA ，电压表的示数是5.2V ，则电阻R ′的大小是( )A ．R >420ΩB ．400Ω<R ′<420ΩC ．R ′＝420ΩD ．无法确定4. 5.6.7.8.二、实验题（36分）9.（12分）用伏安法测定一个待测电阻R x的阻值(阻值约为200Ω)，实验室提供如下器材。
电池组E：电动势3V，内阻不计电流表A1：量程0～15mA，内阻约为100Ω电流表A2：量程0～300μA，内阻为1 000Ω电压表V：量程0～15V，内阻约为15kΩ滑动变阻器R1：阻值范围0～20Ω定值电阻R2，阻值为9 000Ω开关S、导线若干请回答下列问题：(1)在实验中要求尽可能准确地测量R x的阻值，选择的电表为________(填写器材代号)；(2)在下面的方框中画出测量R x阻值的完整电路图，并在图中标明器材代号；(3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA。
10.（14分）利用电流表和电压表测定一节干电池的电动势和内电阻要求尽量减小实验误差．应该选择的实验电路是图中的______选填“甲”或“乙”．现有开关和导线若干，以及以下器材：A.电压表B.电压表C.滑动变阻器D.滑动变阻器E.电流表F、电流表实验中电压表应选用______；电流表选应用______，滑动变阻器应选用______选填相应器材前的字母采用甲电路测量，误差情况是___，___；采用乙电路测量，误差情况是____，______选填“”、“”或“”11.（10分）为了测量一个量程为3V的电压表的内阻R V(约几千欧姆)，可以采用图甲电路。
高中物理《恒定电流》单元测试(2)新人教选修3-1
围尽可能的大。他可选用的器材有：
电源 E：电动势为 8V，内阻为 1.0 Ω ；
电流表 A ：量程 0.6A ，内阻约为 0.50 Ω ； 电压表 V ：量程 10V，内阻约为 10kΩ ； 滑动变阻器 R：最大电阻值为 5.0 Ω ；
开关一个，导线若干。
①根据上述条件，测量时电流表应采用 ____________。（选填“外接法”或“内接法” ）
②在方框内画出实验电路图。
③若在上述实验中，电流表的示数为 I ，电压表的示数为 U，且电流表内阻 RA、电压表内阻 RV均为
已知量，用测量量和电表内阻计算金属丝电阻的表达式
Rx=________________ 。
13．某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度。读出图中的示数。该金属
A．可能为 6V
B
．可能为 3V
C．可能为 4V
D
．一定为 5V
8．平行板电容器 C 与三个可变电阻器 R1、 R2、 R3 以及电源连成如图所示的
电路。闭合开关 S 待电路稳定后，电容器 C两极板带有 一定的电荷。要
使电容器所带电荷量增加，以下方法中可行的是
()
C ab
R1
R2
A．只增大 R1，其他不变
B．图甲中的 A1、 A2 的指针偏角相同
C．图乙中的 A1、 A1、 A2 的指针偏角相同
4．图为测量某电源电动势和内阻时得到的
U-I 图线。用此电源与三个
A1
A2
Er S
甲 A1 A2
阻值均为 3Ω 的电阻连接成电路，测得路端电压为 路可能为 ( )
4.8V 。则该电
圆片的直径的测量值为
cm。厚度的测量值为
高中物理选修3-1第二章《恒定电流》单元测试
3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。
高中物理选修3-1恒定电流单元测试
安丰高级中学高一物理国庆作业班级姓名一、选择题1、在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为（）A．0.1A B．0.2A C．0.3A D．0.5A2、甲乙两条铜导线质量之比M甲:M乙=4:1,长度之比为L甲:L乙=1:4，则其电阻之比R甲：R乙为（）A．1:1 B．1:16 C．64:1 D．1:643、如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则说法正确的是（）A 、R1：R2 =1：3B、 R1：R2 =3：1C、将R1与R2串联后接于电源上，则电流比I1：I2=1：3D、将R1与R2并联后接于电源上，则电流比I1：I2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）Ａ. 电流表中断路，Ｌ１和Ｌ２都完好Ｂ. Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ. Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ. Ｌ１和Ｌ２灯丝都断路，而电流表完好5、一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时下述正确的是（）A．电动机所消耗的电功率IU B．t秒内所产生的电热为IUtC．t秒内所产生的电热为I2Rt D. t秒内所产生的机械能为I（U－IR）t 6、下列各种说法中正确的是（）A．电流的定义式qIt=，适用于任何电荷的定向移动形成的电流。
B．电源的负载增加，输出功率一定增大C．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功D．从URI=可知，导体的电阻跟两端的电压成正比，跟导体的电流成反比7. 在图6所示的电路中，电源电动势为E，内阻为零，电阻R1=2R2，在R2的两端并联上一段电阻忽略不计的导线L，则（）A．通过电阻R1和R2的电流I1=I2B．R1两端电压U1=2E/3O2UI11图6E R1 R2I2I3I1U1LC．导线L中通过的电流I L=E/R1D．使电阻R2断路，通过R1的电流不发生变化8．在图中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是（）A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＞R真，B中R测＜R真C．A中误差由电压表分流引起，为了减小误差，就使R<<R v，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使R>>R A，故此法测较大电阻好9.如图所示的电路中, U=120 V, 滑动变阻器R2的最大值为 200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为（）A.60 VB.40 VC.80 VD.120 V10．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（）A．电灯L更亮，安培表的示数减小B．电灯L更亮，安培表的示数增大C．电灯L变暗，安培表的示数减小D．电灯L变暗，安培表的示数增大11、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是（）A．4 W，8 W B．2 W，4 WC．4 W，6 W D．2 W，3 W12、如右图所示电路中，电源内阻不能忽略，R1＝10Ω，R2＝8Ω，当开关S接A时，电流表的示数为0.2A，当开关S接B时，电流表的示数可能为：（）A、0.19AB、0.22AC、0.25AD、0.28A题号 1 2 3 4 5 6 7 8 9 10 11 12 答案二.实验题13.读数（1）__________cm （2）__________mm （3）__________mA （4）__________V14．(1)某同学测一金属丝直径时，螺旋测微器的示数如图6所示，该金属丝的直径为 mm .(2) 在用伏安法测电阻的实验中，所用电压表的内阻约为20k Ω，电流表的内阻约为20Ω。
恒定电流单元测试卷
《恒定电流》单元测试题一、选择题：本题共12小题，每小题4分，共48分，在每小题给出的四个选项中第1~6题为单选题，7~12为多选题，全部选对得4分，选对但不全得2分，有错选或不选得0分1．一根长为L ，横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电子的质量为m 、电荷量为e ，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度为A ．22mv eLB ．2mv Sn eC ．nev ρD ．evSL ρ略，当电键2．如图所示电路中，1246R R ==，，电源内阻不可忽表示数不1S 闭合时，电流表A 的示数为3A ，则当1S 断开时，电流可能为A ．1.1AB ．2.2AC ．2AD ．1.3A3．如图所示，电路中的电阻均为1Ω，电源电动势为3V ，内阻为Ω，电流表，电压表均为理想电表，则此时电流表，电压表的读数分别是 A ．3A ；3V B ．1.5A ；1.5VC ．3A ；1.5VD ．1.5A ；3V由于电路4．如图所示的电路中，开关闭合，灯12L L 、正常发光，小，则发生出现故障，灯1L 突然变亮，灯2L 变暗，电流表的读数变的故障可能是A ．1R 断路B ．2R 断路C ．3R 断路D ．4R 断路 5．如图所示的电路中，123R R R 、、是定值电阻，4R 是光敏电阻，其阻值随光照强度的增强而减小，当开关S定时，与无光闭合且光照射时，电容器C 不带电，当用强光照射4R 且电路稳照时比较下列说法正确的是A ．电容器C 的下极板带正电B ．3R 两端电压降低C ．通过4R 的电流变小，电源的路端电压增大D ．通过4R 的电流变大，电源提供的总功率变小6．如图所示为两电源的U-I 图像，则下列说法正确的是A ．电源1的电动势和内阻比电源2的小B ．当外接同样的电阻时，两电源的效率可能相等C ．当外接同样的电阻时，两电源的输出功率可能相等D ．不论外接多大的相同电阻，电源1的输出功率总比电源2的输出功率大 7．如图所示，电源电动势E=12V ，内阻r=3Ω，01R =Ω，直流电动机内阻0'1R =Ω，当调节滑动变阻器R 1时可使甲电路输出功率最大，同样，调节R 2时可使乙电路输出功率最大，且此时电动机刚好正常工作（额定输出功率为P 0=2W ），甲图电流为1I ，乙图电流为2I ，则下列选项正确的是A ．1222R R =Ω=Ω，B ．12=2A =2A I I ，C ．122 1.5R R =Ω=Ω，D ．12=2A =1A I I ，8．如图所示为火警报警装置，1R 为热敏的增大，当电阻，若温度升高，则1R 的阻值会急剧减小，从而引起电铃电压电铃电压达到一定值时，电铃会响，A ．要使报警的临界温度升高，可以适当增大电源的电动势B ．要使报警的临界温度降低，可以适当增大电源的电动势C ．要使报警的临界温度升高，可以把R 2的滑片P 适当向下移D ．要使报警的临界温度降低，可以把R 2的滑片P 适当向下移9．如图所示，直流电源、滑动变阻器、平行板电容器与理想二极管（正向电阻为0，反向电阻为∞）连接，电源负极接地，开始时不带电，闭合开关S ，稳定后，一带电油滴恰能静止在电容器中P 点．在开关S 保持接通的状态下，下列说法正确的是 A ．当滑动变阻器的滑片向上滑动时，带电油滴会向上运动B ．当电容器的上极板向上移动时，带电油滴会向下运动C ．当电容器的下极板向下移动时，P 点的电势不变D ．当电容器的下极板向左移动时，P 点的电势会升高10．压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体m ，电梯静止时电流表示数为I 0；当电梯做四种不同的运动时，电流表的示数分别如图所示，下列判断中正确的是A ．甲图表示电梯在做匀速直线运动B ．乙图表示电梯可能做匀加速上升运动C ．丙图表示电梯可能做匀加速上升运动D ．丁图表示电梯可能做变减速下降运动11．如图所示，图甲中M 为一电动机，当滑动变阻器R 的滑片从一端滑到另一端的过程中，两电压表1V 和2V 的读数随电流表A 读数的变化情况如图乙所示，已知电流表A 读数在0.2A 以下时，电动机没有发生转动，不考虑电表对电路的影响，以下判断正确的是A ．电路中电源电动势为3.6VB ．变阻器的最大阻值为30ΩC ．此电路中，电动机的最大输入功率是0.9WD ．若电流表A 示数小于0.2A ，随着变阻器滑片向右滑动，测量R 0两端电压表V 读数的变化量与电流表A 读数的变化量之比|6|||U I ∆=Ω∆12．如图所示电路中，电源电动势为E ，内阻为r ，当滑动变阻器2R 的滑动端向右滑动后，理想电流表12A A 、的示数变化量的绝对值分别为12I I ∆∆、，理想电压表示数变化量的绝对值为U ∆下列说法中正确的是A ．电压表V 的示数减小B ．电流表2A 的示数减小C ．U ∆与1I ∆的比值一定小于电源内阻rD ．U ∆与2I ∆的比值一定小于电源内阻r二、实验题13．用伏安法测量一个阻值约为20Ω的未知电阻x R 的阻值（1）在以下备选器材的，电流表应选用________，电压表应选用________，滑动变阻器应选用_______（填写器材的字母代号）。
单元检测七 恒定电流(含答案详解)
单元检测七 恒定电流考生注意： 1．本试卷共4页．2．答卷前，考生务必用蓝、黑色字迹的钢笔或圆珠笔将自己的姓名、班级、学号填写在相应位置上．3．本次考试时间90分钟，满分100分． 4．请在密封线内作答，保持试卷清洁完整．一、单项选择题(本题共2小题，每小题3分，共计6分．每小题只有一个选项符合题意) 1.如图1所示的电路中，电源电动势E ＝8 V ，内阻r ＝2 Ω，电阻R 2＝6 Ω，电容为1 μF 的平行板电容器水平放置且下极板接地．当滑动变阻器R 1的滑片处于b 端时，有一带电油滴位于板间正中央P 点且恰好处于静止状态．下列说法正确的是( )图1A ．此时P 点电势为6 VB ．电容器上极板所带电荷量为6×10－6 CC ．若仅将电容器上极板缓慢上移少许，则P 点电势不变D ．若仅将滑片从b 端向a 端缓慢移动少许，则油滴将向下运动 答案 B解析 当滑片处于b 端时，路端电压U ＝Er ＋R 2R 2＝6 V ，电容器两极板间的电势差为6 V ，下极板接地，则P 点电势为12U ＝3 V ，故A 错误；电容器上极板所带电荷量Q ＝CU ＝1×10－6×6C ＝6×10－6 C ，故B 正确；移动电容器上极板，电容器两极板间电势差不变，两极板间距离增大，则电场强度减小，又有P 点到下极板距离不变，所以P 点电势降低，C 错误；滑片从b 端向a 端移动，R 1和R 2两端电压增大，电容器两极板间电势差增大，两极板间场强增大，油滴向上运动，D 错误．2.如图2所示，闭合开关S ，将滑动变阻器R 的滑片向右滑动的过程中(电表均为理想电表)( )图2A．电流表A1的示数变小B．电流表A2的示数变小C．电压表V的示数变小D．电阻R1的电功率变大答案 A解析滑动变阻器左边部分的电阻并联接入电路，滑片向右滑动，并联的电阻增大，总电阻增大，由I＝ER1＋R并＋r可知干路电流变小，则电流表A1的示数变小，根据P R1＝I2R1可得电阻R1的电功率变小，故A正确，D错误；由U并＝E－I(R1＋r)可知并联部分的电压增大，即电压表的示数变大，C错误；由I A2＝U并R2，因R2阻值不变，则电流表A2的示数变大，故B错误．二、多项选择题(本题共3小题，每小题4分，共计12分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分)3.如图3所示的电路中，电源电动势、内阻分别为E、r，闭合开关S，当滑动变阻器的滑片由右端向左端滑动时．下列说法正确的是(不考虑灯丝电阻随温度的变化)()图3A．小灯泡L1变暗B．电压表读数变大C．小灯泡L2变亮D．电容器所带电荷量减少答案AC解析在滑动变阻器的滑片由右端向左端滑动的过程中，L1与滑动变阻器并联总电阻减小，电路中总电流增大，路端电压减小，即电压表的读数变小，由于电路中总电流增大，小灯泡L2两端电压增大，小灯泡L2的功率增大，变亮；根据串联分压可得小灯泡L1两端电压减小，功率减小，变暗，小灯泡L2两端电压增大，电容器两端电压增大，电容器带电荷量增加，故A、C正确，B、D错误．4．如图4，一带电小球垂直于电场线方向射入平行极板区域后，偏向A极板，为使小球沿射入方向做直线运动，可以采用的方法是()图4A．将滑动变阻器滑片P适当向右滑动B．将滑动变阻器滑片P适当向左滑动C．适当减小小球所带电荷量D．将极板间距适当增大答案ACD解析将滑动变阻器滑片P适当向右滑动，滑动变阻器接入电路的电阻变大，电路中总电阻增大，电路中电流减小，R两端电压减小，电容器两端电压减小，板间场强减小，电场力减小，故A项正确；将滑动变阻器滑片P适当向左滑动，滑动变阻器接入电路的电阻变小，电路中总电阻减小，电路中电流增大，R两端电压增大，电容器两端电压增大，板间场强增大，电场力增大，故B项错误；适当减小小球所带电荷量，小球所受电场力减小，故C项正确；将极板间距适当增大，板间场强减小，小球所受电场力减小，D项正确．5.如图5所示的电路中，电表均为理想电表，闭合开关S，将滑动变阻器的滑片P向右移动至某一位置，与移动前相比，下列说法正确的是(不考虑灯丝电阻随温度的变化)()图5A．电流表读数变小，电压表读数变大B．小灯泡L变亮C．电源的输出功率一定变大D．电容器C所带的电荷量减少答案BD解析由题图可知，电容器并联在滑动变阻器两端，当滑片向右移动时，滑动变阻器接入电路的电阻减小，则总电阻减小，由闭合电路欧姆定律可知，总电流增大，故电流表示数增大，灯泡亮度变亮，因内电压增大，故电压表示数减小，故A错误，B正确；当外电阻和内阻相等时电源的输出功率最大，因为不知道外电阻和内阻的关系，所以不能判断电源输出功率的变化，故C错误；因电容器并联在滑动变阻器两端，总电流变大，灯泡及内阻分压增大，则滑动变阻器分压减小，故电容器C两端的电压减小，所以电容器C所带的电荷量减少，故D 正确．三、非选择题(本题共9小题，共计82分)6．(6分)用游标卡尺测量某金属丝的长度，用千分尺测量其直径，如图6所示，则其长度L ＝________ mm；直径D＝________ mm.图6答案70.15 3.990解析题图为20分度的游标卡尺，精确度是0.05 mm，游标卡尺的主尺读数为70 mm，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标尺读数为3×0.05 mm＝0.15 mm，所以最终读数为：70 mm＋0.15 mm＝70.15 mm；螺旋测微器的固定刻度为3.5 mm，可动刻度为49.0×0.01 mm＝0.490 mm，所以最终读数为3.5 mm＋0.490 mm＝3.990 mm.7．(6分)用螺旋测微器测量金属丝直径如图7甲所示，则金属丝直径d＝________ mm.用游标卡尺测量金属小球直径如图乙所示，则小球直径D＝________ mm.图7答案 1.775±0.00222.68．(8分)(2017·南京市9月调研)要测量一根电阻丝的电阻率，某同学采用的做法是：图8(1)用螺旋测微器测得电阻丝的直径如图8甲所示，其读数为d＝________mm.(2)用多用电表粗测其电阻，如图乙所示，当选择开关旋至“×10”挡时，指针指在接近刻度盘右端的位置Ⅰ；为了较为准确地测量该电阻，应将选择开关旋至________挡(选填“×1”“×100”或“×1 k”)进行测量，此时指针指示的位置接近刻度盘的中央位置Ⅱ. (3)某同学设计了如图丙所示电路，电路中ab段是粗细均匀的待测电阻丝，保护电阻R0＝4.0 Ω，电源的电动势E＝3.0 V，内阻为r，电流表内阻忽略不计，滑片P与电阻丝始终接触良好，实验时闭合开关，调节滑片P的位置，分别测量出每次实验中aP长度x及对应的电流值I，实验数据如下表所示：为了直观方便处理表中的实验数据，请在图丁中选择纵、横坐标为________(选填“I－x”或“1I －x ”)描点，并在坐标纸上画出相应的图线，根据图线与其他测量的数据求得电阻丝的电阻率ρ＝________Ω·m (结果保留两位有效数字)．答案 (1)0.390 (2)×1 (3)1I－x 图象见解析图 1.1×10－6解析 (1)由题图螺旋测微器可知，其示数为：d ＝0 mm ＋39.0×0.01 mm ＝0.390 mm ； (2)选择开关旋至“×10”挡时，指针指在接近刻度盘右端的位置Ⅰ，指针偏角太大，说明所选挡位太大；为了较为准确地测量该电阻，应选择较小的挡位，故应将选择开关旋至“×1”挡进行测量．(3)接入电路的电阻丝电阻：R ＝ρx S ，由闭合电路欧姆定律可知，电流：I ＝E R ＋R 0＋r ＝EρxS ＋R 0＋r ，1I ＝ρSE x ＋R 0＋r E ，如果作I －x 图象，图象不是直线，不便于实验数据处理，1I －x 图象是直线，便于实验数据处理，因此需要作1I －x 图象；根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：由1I －x 图象可知，其斜率：k ＝3.1，又因k ＝ρSE ＝ρπE (d 2)2，则电阻率：ρ＝k πEd 24＝3.1×3.14×3×(0.390×10－3)24Ω·m ≈1.1×10－6 Ω·m9．(8分)为测绘一个标有“4 V,2.4 W ”小电风扇(线圈电阻恒定)的伏安特性曲线，小电风扇两端的电压需要从零逐渐增加到4 V ，并便于操作，实验室备有下列器材： A ．电池组(电动势为4.5 V ，内阻约为1 Ω) B ．电压表(量程为0～6 V ，内阻约为4 kΩ) C ．电流表A 1(量程为0～0.6 A ，内阻约为0.2 Ω) D ．电流表A 2(量程为0～3 A ，内阻约为0.05 Ω) E ．滑动变阻器R 1(最大阻值5 Ω，额定电流1 A) F ．滑动变阻器R 2(最大阻值1 750 Ω，额定电流0.3 A)G ．开关和导线若干图9(1)实验中所用的电流表应选________(填“C ”或“D ”)，滑动变阻器应选________(填“E ”或“F ”)．(2)在图9甲方框内画出实验电路图．(3)当电压表示数大于0.5 V 时小电风扇才开始转动，小电风扇的伏安特性曲线如图乙所示，则电风扇的电阻为________ Ω，正常工作时的机械功率为________ W. 答案 (1)C E (2)见解析图 (3)2.5 1.5解析 (1)小电风扇工作的额定电流I ＝PU ＝0.6 A ，电流表选择C.小电风扇两端的电压需从零开始变化，滑动变阻器需用分压式接法，则滑动变阻器选择总电阻为5 Ω的E.(2)因为电压需从零开始变化，则滑动变阻器采用分压式接法，小电风扇工作时的等效电阻大约为R ＝U 2P≈6.67 Ω，远小于电压表内阻，电流表采用外接法．电路图如图所示；(3)电压表读数小于0.5 V 时小电风扇没转动．根据欧姆定律得，线圈电阻R ＝U I ＝0.50.2 Ω＝2.5 Ω.正常工作时电压为4 V ，根据题图乙知电流为0.6 A ，则小电风扇发热功率P 热＝I 2R ＝0.62×2.5 W ＝0.9 W ，则机械功率P ′＝UI －P 热＝2.4 W －0.9 W ＝1.5 W.10．(8分)(2018·海安中学开学考)某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R 0(约为2 kΩ)，二是手机中常用的锂电池(电动势E 标称值为3.7 V ，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材： A ．电压表V(量程4 V ，电阻R V 约为4.0 kΩ) B ．电流表A 1(量程100 mA ，电阻R A1 约为5 Ω) C ．电流表A 2(量程2 mA ，电阻R A2 约为50 Ω)D ．滑动变阻器R 1(0～40 Ω，额定电流1 A)E ．电阻箱R 2(0～999.9 Ω)F ．开关S 一只、导线若干(1)为了测定电阻R 0的阻值，小组的一位成员，设计了如图10所示的电路原理图，所选取的相应的器材(电源用待测的锂电池)均标在了图上，其设计或器材选取中有不妥之处，你认为应该怎样调整？___________________________.图10(2)在实际操作过程中，发现滑动变阻器R 1、电流表A 1已损坏，请用余下的器材测量锂电池的电动势E 和内阻r .①请你在虚线框中画出实验电路图(标注所用器材符号)；②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式__________________．③实验中，闭合S 开始测量前，电阻箱接入电路的电阻值一定要大于________ Ω. 答案 (1)用A 2替换A 1 (2)①②1U ＝1E ＋r E ·1R 2③37 11．(12分)(2018·泰州中学四模)某实验小组要测量电阻R x 的阻值．图11(1)首先选用欧姆表“×10”挡进行粗测，正确操作后，表盘指针如图11甲所示，则该电阻的测量值为________ Ω.(2)接着，用伏安法测量该电阻的阻值，可选用的实验器材有：电压表V(3 V，内阻约3 kΩ)；电流表A(20 mA，内阻约2 Ω)；待测电阻R x；滑动变阻器R1(0～2 kΩ)；滑动变阻器R2(0～200 Ω)；干电池2节；开关、导线若干．在乙、丙电路中，应选用图________(选填“乙”或“丙”)作为测量电路，滑动变阻器应选用________(选填“R1”或“R2”)(3)根据选择的电路和器材，在图丁中用笔画线代替导线完成测量电路的连接．答案(1)140(2)丙R2(3)见解析图解析(1)欧姆表读数＝刻度盘读数×倍率，读数是14×10 Ω＝140 Ω；(2)由于待测电阻的电阻值比电流表的内阻大得多，所以电流表使用内接法，所以实验电路选择丙，滑动变阻器选择方便调节的，所以选择R2.(3)实物图如图所示，注意导线不要交叉：12．(12分)(2018·江苏一模)锂电池具有能量密度大、重量轻、寿命长、绿色环保等优点，已得到了广泛应用．图12甲为某国产手机内的可充电的锂电池，该电池标称电动势为12 V．某实验小组想测定它的电动势和内电阻．同学们上网查得该电池的内电阻很小，大约只有几十毫欧．他们从实验室找到了两个开关S1和S2、一个双量程电压表V(0～3 V,0～15 V，内阻约几千欧)以及一个电阻箱(99.999 Ω，精度0.001 Ω)．并设计了如图乙所示的电路．接着完成了以下的实验步骤：图12a．按图乙所示电路连接实物电路；b．保持开关S2断开，闭合开关S1，读出电压表示数U1；c．把电阻箱调到适当的阻值，再闭合开关S2，此时电压表的示数U2如图丁所示，电阻箱R 的示数如图戊所示；d．记下实验数据，并计算出锂电池的电动势和内电阻；e．实验完毕，整理实验器材．请完成下列问题：(1)请用笔画线代替导线，按图乙电路图将图丙中实物电路连接好．(2)根据图丁和图戊可知U2＝________ V、R＝________ Ω.(3)如果步骤b中测得U1＝12.5 V，根据以上测量数据可以计算出该电池的电动势E＝________ V，内电阻r＝________ Ω.(4)请提出该小组操作中不当或可以改进的地方：_____________________________________. 答案(1)如图所示(2)10.5 0.504 (3)12.5 0.096 (4)改变电阻箱的阻值，重新进行测量，测多组数据取平均值或用图象处理数据解析 (2)根据题图丁和戊可知： 电压表读数为：U 2＝10.5 V 电阻箱读数为：R ＝0.504 Ω.(3)设电压表内阻为R V ，如果步骤b 中测得U 1＝12.5 V ，根据闭合电路欧姆定律可得：U 1＝R VR V ＋rE 因为：R V ≫r ，则：R VR V ＋r ≈1故有：E ≈U 1＝12.5 V根据闭合电路欧姆定律可得：E ＝U 2R(R ＋r )将U 2＝10.5 V 、R ＝0.504 Ω以及E ＝12.5 V 代入可得内阻：r ＝ERU 2－R ＝0.096 Ω.(4)该小组操作中只测了两组数据，误差较大，故可以改变电阻箱的阻值，重新进行测量，测多组数据取平均值或用图象处理数据，使实验结果更精确．13．(10分)(2018·泰州中学月考)某同学为了测量某电池的电动势 E 和内阻 r ，设计了如图13甲所示的电路．已知定值电阻R 0＝20 Ω，电压表V 2的内阻很大，可视为理想电压表．图13(1)根据图甲所示电路，请在图乙中用笔画线代替导线，完成实物电路的连接．(2)实验中，该同学移动滑动变阻器滑片，读出电压表V 1和V 2的示数U 1、U 2，数据如下表所示．请根据表格中的数据在图丙所示的坐标纸中画出U 2－U 1的图线.(3)由图象可得该电源的电动势E ＝________ V ，内阻r ＝________ Ω.(4)实验电路测得的电源内阻的阻值________(选填“大于”“小于”或“等于”)真实值． 答案 (1)见解析图(a) (2)见解析图(b) (3)17.9～18.3 29.0～32.0 (4)大于解析 (1)根据电路图连接实物图，如图(a)所示．(2)描点作图，将偏得较远的点舍去，如图(b)所示．(3)根据E ＝U 2＋U 1R 0r 得，U 2＝E －rR 0U 1，知纵轴截距表示电动势，所以E ＝18.0 V ．图线的斜率绝对值等于r R 0，即r R 0＝18.0－105.2，则r ＝18.0－105.2×20 Ω＝30.8 Ω.(4)根据r ＝|ΔU 2ΔI |，由于测量的通过电源的电流变化量偏小，则测量的电源内阻偏大．14．(12分)(2017·苏锡常镇四市调研)小华在测量干电池的电动势和内阻实验中，利用了如下实验器材：一只满偏电流为100 μA 的表头，一只开关，两只电阻箱(0～999.9 Ω)和导线若干． (1)小华先将表头与图14甲中电阻箱1进行连接，将电阻箱调节至图乙所示阻值时，就可把表头改装成量程为50 mA的电流表，电阻箱接入电路的阻值为________Ω；图14(2)用笔画线代替导线，请将图甲所示实验电路连接图补充完整；(3)通过改变电阻箱2接入电路的阻值R，测得相应的电流I，并且作相关计算后一并记录在下表中.①请在图15中描绘出(IR)－I图线；图15②根据图线可求得电池的电动势E＝_____V，内阻是_____Ω.(计算结果均保留三位有效数字) 答案(1)5(2)见解析图甲(3)①见解析图乙②1.54(1.52～1.56均可) 2.20(1.80～2.60均可)解析(1)根据电阻箱的读数方法可知，电阻箱示数R1＝5×1 Ω＝5 Ω；(2)由题意可知，本实验应采用改装后的电流表与电阻箱2串联的方式进行，要扩大电流表量程应将电阻箱1与表头并联，再与电阻箱2串联，实物图如图甲所示．(3)①根据描点法可得出对应的图象如图乙所示；②根据闭合电路欧姆定律可知，IR ＝E －I (r ＋R 1R gR 1＋R g )，I g ＝100 μA ＝0.1 mA ，I g R g ＝(50 mA －I g )R 1，则R g ≫R 1，R 1R gR 1＋R g≈R 1＝5 Ω则可知，图象与纵轴的交点表示电源的电动势，图线斜率的绝对值为r ＋R 1，故E ＝1.54 V ，r ＝2.20 Ω.。
高中物理恒定电流单元测试新人教版选修
第3章恒定电流单元测试1一、选择题1.三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为（）A.1∶2∶5B.5∶2∶1C.10∶5∶2D.2∶5∶102. 一只普通的家用照明白炽灯正常发光时，通过它的电流强度值与下列哪一数值较为接近（）A．20A B．2A C．0.02A D． 0.2A3．下列说法中正确的有 ( )A．通过导体的电流越大，则导体的电阻越小。
B．加在导体两端的电压变化时，导体中的电流也发生变化。
但电压与电流的比值对这段导体来说保持不变。
C．通过导体的电流强度，跟加在它两端的电压成正比，跟它的电阻成反比。
D．导体的电阻，跟加在它两端的电压成正比，跟通过导体的电流成反比。
4．一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为（）A.500 WB.25 WC.2000 WD.475 W5．如图1所示的电路中, U=120 V, 滑动变阻器R2的最大值为 200Ω,R1=100Ω.当滑片P滑至R2的中点时，a、b两端的电压为（）A.60 VB.40 VC.80 VD.120 V图1 图26．如图2，两个定值电阻R1、R2串联后接在输出电压稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V，如果他把此电压表改接在R2两端，则电压表的示数将（）A 、小于4VB 、等于4VC 、大于4V ，小于8VD 、等于或大于8V7．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是 ( ) A 、外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值 B 、外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值 C 、内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值 D 、内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值8．如图3所示，电源电动势为4 V ，当接通K 时，灯L 1和L 2均不亮，用电压表测得U ab =0，U bc =0，U cd =U ad =4 V.由此可知断路处是 （ ）A.灯L 1B.灯L 2C.灯L 1和L 2D.变阻器R9．两个电源的外特性曲线如图4所示，由图可知（ ）A ．电源a 的内电阻较小，电动势较大B ．电源a 的内电阻较大，电动势较大C ．电源b 的内电阻较小，电动势较小D ．电源b 的内电阻较大，电动势较大10．如图5电路中，当滑动变阻器的滑片P 向上端a滑动过程中，两表的示数情况为（ ） A.电压表示数增大，电流表示数减少 B.电压表示数减少，电流表示数增大 C.两电表示数都增大 D.两电表示数都减少R1R2VPA ab 图5图4二、填空题11.测得某段电阻丝长为1.2 m，横截面积为0.1 mm2，其绕制电阻的阻值为6Ω，则此电阻丝的电阻率为__7×107____Ω·m.12.一节新的普通国产5号干电池，额定电压为1.5v，做放电试验时，用5Ω照明电珠放电（放电方式为每天点亮5min）。
恒定电流单元测试(经典)
恒定电流章末检测1．下列说法中正确的是（ ）A 通过导体的电流越大，则导体的电阻越小。
B 导体的电阻跟加在它两端的电压成正比，跟通过导体的电流成反比。
C 电源提供的电能越多，电源的电动势越大。
D 当电源的内阻可忽略不计时，无论外电路是否断开，路端电压均等于电源电动势 2．下列关于电阻率的说法中，错误．．的是： A ．电阻率只是一个比例常数，与任何其他因素无关B ．电阻率反映材料导电性能的好坏，所以与材料有关C ．电阻率与导体的温度有关D ．电阻率在国际单位制中的单位是欧姆米 3．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a η、b η。
由图可知a η、b η的值分别为A ．34、14 B ．13、23 C ．12、12 D ．23、134．如图所示，M 、N 是平行板电容器的两个极板，0R 为定值电阻，1R 、2R 为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部。
闭合电键S ，小球静止时受到悬线的拉力为F 。
调节1R 、2R ，关于F 的大小判断正确的是A ．保持1R 不变，缓慢增大2R 时，F 将变大B ．保持1R 不变，缓慢增大2R 时，F 将变小C ．保持2R 不变，缓慢增大1R 时，F 将变大D ．保持2R 不变，缓慢增大1R 时，F 将变小 5．如图所示，R 1为定值电阻，R 2为最大阻值为2R 1的可变电阻，E 为电源电动势，r 为电源内阻，大小为r ＝R 1，当R 2的滑臂P 从a 滑向b 的过程中，下列说法中正确的是（ ）（A ）当R 2＝12R 时，R 2上获得最大功率 （B ）当R 2＝R 1时，R 2上获得最大功率 （C ）电压表示数和电流表示数之比逐渐增大 （D ）电压表示数和电流表示数之比保持不变6．如图所示电路，电源电动势为E ，内阻为r ，闭合电键K ，水平放置的平行板电容器中一带电微粒恰好保持静止。
第二章 恒定电流单元测试
第二章恒定电流单元测试一、单项选择题（每小题5分，共6题，共计30分）1．下列说法正确的是（）A．欧姆表的每一挡的测量范围是从0到∞B．用不同挡次的欧姆表测量同一电阻的阻值，误差大小是一样的C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小2．如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是（）A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对3．金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U－I图线的是（）4．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（）A．电灯L更亮，安培表的示数减小B．电灯L更亮，安培表的示数增大C．电灯L变暗，安培表的示数减小D．电灯L变暗，安培表的示数增大5．加在某台电动机上的电压是U（V），电动机消耗的电功率为P（W），电动机线圈的电阻为R（Ω），则电动机线圈上消耗的热功率为（）A ．PB ．RU 2C ．22UR PD ．22UR P P -6．在研究长度为L 、横截面积为S 的均匀导体中电流的流动时，在导体两端加上电压U ，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。
可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成kv （k 是恒量）。
当电场力和碰撞的阻力相平衡时，导体中自由电子定向运动的速率v 为一定值。
这一定值为（ ）A ．LekU B ．kLeU C ．keLU D ． eLkU二、多项选择题（每题5分，共4题，共计20分。
全选对的得5分，选不全的得3分，选错或者不选的不得分。
）7．有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积中有n 个自由电子，电子的电量为q ，此时电子的定向移动速率为v ，在t 时间内，通过导体横截面的自由电子数可表示为（ ）A ．nvStB ．nvtC ．qItD ． nqIt8．关于电阻的计算式IU R =和决定式SL R ρ=，下面说法正确的是（ ）A ．导体的电阻与其两端电压成正比，与电流成反比B ．导体的电阻仅与导体长度、横截面积和材料有关C ．导体的电阻随工作温度变化而变化D ．对一段一定的导体来说，在恒温下比值IU 是恒定的，导体电阻不随U 或I 的变化而变化9．某学生在研究串联电路电压特点时，接成如图所示电路，接通K 后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（ ）（R 1 、R 2阻值相差不大） A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路10．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说法中正确的是（）A．路端电压都为U0时，它们的外电阻相等，B．电流都是I0时，两电源的内电压相等C．电源甲的电动势大于电源乙的电动势D．电源甲的内阻小于电源乙的内阻三、实验题（共24分）15、（4分）图甲中，游标卡尺的读数为________mm，图乙中，螺旋测微器的读数为__ ____mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒定电流练习题一、选择题1．关于闭合电路的性质，以下说法正确的是( D )A．电源短路时，输出电流无限大B．电源断路时，路端电压无限大C．外电路电阻越大，输出电流越大D．外电路电阻越大，路端电压越大2．湖南省长沙市一中R1和R2分别标有“2 1.0AΩ”和“4 0.5AΩ”，将它们串联后接入电路中，如右图所示，则此电路中允许消耗的最大功率为( A )Ａ．1.5W Ｂ．3.0W Ｃ．5.0 W Ｄ．6.0W3．在图所示的电路中，电源电动势为E、内电阻为r．在滑动变阻器的滑动触片P从图示位置向下滑动的过程中( AC)A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变小D．通过滑动变阻器R1的电流变小4．山西省山大附中在如图A-10-45-8所示电路中，当变阻器R3的滑动头P向b端移动时( B )A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小5．福建省龙岩二中如图7所示电路中，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑动触头P移动时，关于两个1R2图A-10-45-8电压表V 1与V 2的示数，下列判断正确的是（ AC ）A ．P 向a 移动，V 1示数增大、V 2的示数减小B ．P 向b 移动，V 1示数增大、V 2的示数减小C ．P 向a 移动，V 1示数改变量的绝对值小于V 2的示数改变量的绝对值D ．P 向b 移动，V 1示数改变量的绝对值大于V 2的示数改变量的绝对值6．湖南省长沙市一中如图所示的电路中，电源电动势为E ，内阻为r ，R 为可变电阻，其余电阻为定值电阻．则开关S 闭合后，当R 变小时，以下说法正确的是 ( A ) A ．电阻R 1的功率变大 B ．电阻R 2的功率变小 C ．电阻R 3的功率变大 D ．电阻R 4的功率变大7．江苏省淮阴中学2010届高三摸底考试在如图所示的电路中，圈①、②处可以接小灯泡、电压表（为理想电表）。
电源电动势ε、内阻r 保持不变，定值电阻R 1=R 2=R 3=R 4=r ，小灯电阻R L =r ，下列说法中正确的是（ ACD ）A ．要使电源总功率较大，则应该①接电压表，②接小灯泡B ．要使电源输出功率较大，则应该①接小灯泡，②接电压表C ．要使路端电压较大，则应该①接小灯泡，②接电压表D ．要使闭合电路中电源效率较高，则应该①接小灯泡，②接电压表8．湖南省长沙市一中如图，a 、b 分别表示一个电池组和一只电阻的伏安特性曲线．则以下说法正确的是 ( AD ) A ．电池组的内阻是1Ω B ．电阻的阻值为0.33ΩC ．将该电阻接在该电池组两端，电池组的输出功率将是4WD ．改变外电阻的阻值时，该电池组的最大输出功率为4W 9．山西省山大附中如图A-10-45-10所示的电路中，电源内阻不能忽略，R 1=10 Ω，R 2=8 Ω，当开关S 板到位置1时，电压表的读数为2．0 v ，当开关S 板到位置2时，电压表的读数可能是 ( B )A ．2.2 VB ．1.9 V2R/VR4C．1.6 V D．1.4 V10.四川省宜宾市如图所示电路中，电源电动势ε恒定，内阻r=1Ω，定值电阻R3=5Ω。
当电键K断开与闭合时，ab段电路消耗的电功率相等。
则下列说法中正确的是（ACD ）A．电阻R1、R2可能分别为4Ω、5ΩB．电阻R1、R2可能分别为3Ω、6ΩC．电键K断开时电压表的示数一定大于K闭合时的示数D．电键K断开与闭合时电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω11．浙江省温州市十校联合体2010届高三期中联考如图所示，为了使白炽灯泡L在电路稳定后变得更亮，可以采取的方法有的（ D ）A. 只减小电容器C两板间的距离B. 只增大电容器C两板间的距离C. 只增大电阻R1的阻值D.只增大电阻R2的阻值12．山西省山大附中用电动势为6 v、内电阻为4 Ω的直流电源，依次给下列四个小灯泡供电，最亮的是( B )A．6 V，12 W B．6 V，9 WC．6 V，4 W D．6 V，3 W13．湖南省长沙市一中将两个相同的小量程电流表○G，分别改装成了一只电流表○Ａ和一只电压表○Ｖ，某同学在做实验时将这两只表串联起来接入一正常发光的灯泡两端，则( C )A．○Ａ表和○Ｖ表的指针偏角相同B．○Ａ表和○Ｖ表的指针都不偏转C．○Ａ表指针几乎不偏转，○Ｖ表指针有偏转D．○Ａ表指针有偏转，○Ｖ表指针几乎不偏转14．湖南省长沙市一中两定值电阻R1、R2串联后接在电压恒为10V的两点间，某同学把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表读数为5V，他又把该电压表改接在R2的两端，则电压表的示数( BC )A ．可能为6VB ．可能为3VC ．可能为4VD ．一定为5V15．山西省山大附中如图A-10-45-11所示的电路，A 、B 、C 为三个相同的灯泡，其电阻大于电源内阻，当变阻器的滑动触头P 向上移动时 ( BD )A ．A 灯变亮，B 灯和C 灯都变暗 B ．A 灯变亮，B 灯变暗，C 灯变亮C ．电源释放的总电功率增大，电源的供电效率升高D ．电源输出的电功率增大，电源的供电效率降低16、天津市2010届高三上学期六校联考如图所示为大型电子地磅电路图，电源电动势为E ，内阻不计．不称物体时，滑片P 在A 端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P 下滑，滑动变阻器有效电阻变小，电流变大，这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值．若滑动变阻器上A 、B 间距离为L ，最大阻值等于电阻阻值R 0，已知两只弹簧的总弹力与形变量成正比，其比例系为k ，所称重物的重量G 与电流大小I 的关系为 ( A )A. 02IR EkL kL G -= B. 02IR EkLkL G += C. kL IR EG +=D. kIL G = 17．河南省豫南九校如图所示，电路中电源的电动势为E ，内阻为r ，A 为电压表，内阻为10kΩ，B 为静电计；两个电容器的电容分别为C 1和C 2，将电键S 合上一段时间后，下列说法中正确的是( CD )A．若C 1＞C2，则电压表两端的电势差大于静电计两端的电势差 B ．若将变阻器滑动触头P 向右滑动，则电容器C 2上带电量增大 C ．C 1上带电量为零D ．再将电键S 打开，然后使电容器C 2两极板间距离增大，则静电计张角也增大18．山西省山大附中在图A-10-45-12所示电路中，电源电动势为12 v ，内电阻不能忽略，闭合S 后，调整R 的阻值，使电压表的示数增大△U=2 V ．在这一过程中①通过R 1的电流增大，增大量为△U ／R 1图A-10-45-11图A-10-45-12②R 2两端的电压减小，减小量为△U ③通过R 2的电流减小，减小量小于△U/R 2 ④路端电压增大，增大量为△U 以上叙述正确的是 ( B )A ．①②B ．①③C ．②④D ．③④19. (2009年上海卢湾区高三期末) 某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标上，如右图中的a 、b 、c 所示，根据图线可知（ ACD ） A 、反映P r 变化的图线是c B 、电源电动势为8v C 、电源内阻为2ΩD 、当电流为0.5A 时，外电路的电阻为6Ω 20．如图2-17所示，A 、B 两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A 和3A .若将两只电流表串联起来接入电路中，两只电流表的示数均为4A ，那么电路不接入电流表时，流过R 的电流是________A .21．湖南省长沙市一中一电路如图所示，电源电动势28V E =，内阻2r =Ω，电阻112R =Ω，244R R ==Ω，38R =Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等，极板长0.20m L =，两极板的间距21.010m d -=⨯。
（1）若开关S 处于断开状态，则当其闭合后，求流过R4的总电量为多少？ （2）若开关S 断开时，有一带电微粒沿虚线方向以0 2.0m/s v =的初速度射入C 的电场中，刚好沿虚线匀速运动，问：当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C 的电场中射出？（要求写出计算和分析过程，g 取210m/s ）21解析：（1）S 断开时，电阻R 3两端电压为332316V R U E R R r==++81图2-17S 闭合后，外阻为123123()6()R R R R R R R +==Ω++ 端电压为21V R U E R r ==+ 电阻R 3两端电压为/332314V R U U R R ==+则所求流过R 4的总电量为/1233 6.010C Q CU CU -∆=-=⨯（2）设微粒质量为m ，电量为q ，当开关S 断开时有：3qU mg d= 当开关S 闭合后，设微粒加速度为a ，则/3qU mg ma d-= 设微粒能从C 的电场中射出，则水平方向：0L t v =竖直方向：212y at =由以上各式求得：36.2510m>2d y -=⨯ 故微粒不能从C 的电场中射出。
22．山西省山大附中如图20所示，电源电动势E ＝6V ，电源内阻不计．定值电阻R 1=2.4kΩ、R 2=4.8kΩ.⑴ 若在ab 之间接一个C =100μF 的电容器，闭合开关S ，电路稳定后，求电容器上所带的电量；⑵ 若在ab 之间接一个内阻R V = 4.8kΩ的电压表，求电压表的示数．22解析：⑴设电容器上的电压为U c.212R Uc E R R =+电容器的带电量C Q CU = 解得： Q ＝4×10－4C ⑵设电压表与R 2并联后电阻为R 并 VVR R R R R +2并2＝则电压表上的电压为:1V R U E R R =+并并解得：V U ＝3V19．(2009年江苏天一中学高三月考)如图所示，已知电源电动势E =20V ，内阻r =l Ω，当接入固定电阻R =4Ω时，电路中标有“3V, 6W ”的灯泡L 和内阻R D =0.5Ω的小型直流电动机D 都恰能正常工作.试求： (1)电路中的电流大小；E图20(2)电动机的额定电压； (3)电动机的输出功率．答案：⑴灯泡L 正常发光，电路中的电流为62A 3L L P I U === ⑵由闭合电路欧姆定律可求得，电动机的额定电压为U D =E －I (r +R )－U L =20－2×（1＋4）－3＝7V⑶电动机的总功率为P 总＝IU D ＝2×7＝14W 电动机的热功率为P 热＝I 2R D ＝22×0.5＝2W所以电动机的输出功率为P 出＝P 总－P 热＝14－2＝12W20.（上海市2009届高三上期期末浦东区）如图（a ）所示电路中，电源电动势E =12V ，内阻r =2Ω，R 1＝4Ω，R 2＝6Ω，R 3＝3Ω。
