三绕组变压器、自耦变压器和互感器§4-1 三绕组变压器¾什么是三绕组变压器在同一铁心柱上绕上一个原绕组、两个副绕组或两个原绕组一个副绕组。
具有U1/U2/U3三种电压的变压器叫三绕组变压器。
三绕组变压器一般采用同心式绕组，铁心为心式结构。
每个铁心柱上都套着高压、中压和低压三个绕组，为了绝缘方便，高压绕组放在最外边。
对于降压变压器，中压绕组放在中间，低压绕组靠近铁心柱。
对于升压变压器，为了使磁场分布均匀，漏电抗分配合理，以保证较好的电压调整率、提高运行性能，将中压绕组放在靠近铁心柱，低压绕组放在中间。
¾三绕组变压器的分类和用途{单相三绕组变压器分类：三相三绕组变压器用途：1）变电站中利用三绕组变压器由两个系统向一个负载供电，如图所示。
2）发电厂利用三绕组变压器将发出的电能采用两种电压输送到不同的电网，如图所示。
容量：在三绕组变压器中，由于两个副绕组一般不同时达到满载，根据供电实际需要，三个绕组的容量可以设计成不相等。
这时，三绕组变压器的额定容量是指三个绕组中容量最大的一个绕组的容量。
为了使产品标准化起见，一般三个绕组的容量配合有下列三种，供使用单位选择。
高压中压低压NS NS N S N S N S NS N S N S 5.0N S 5.0注意：由于三绕组变压器各绕组的额定容量可能不相等，用标幺值计算时，各绕组必须采用相同的容量基值。
标准联结组：根据国家标准规定。
三相三绕组电力变压器的标准联结组有YN,yn0,d11 和YN,yn0,y0 。
单相三绕组变压器的标准联结组为I, I0, I0 。
¾三绕组变压器的基本方程式、等效电路、运行性能推导、分析方法与双绕组变压器类似，不予详细介绍。
如果保持两个绕组的额定电压和额定电流不变，把原绕组和副绕组顺极性串联起来作为新的原边，而副绕组还同时作为副边，它的两个端点接到负载阻抗Z，便演L变成了一台降压自耦变压器。
如图所示。
三相变压器的连接组别
一、三相变压器的连接方法 二、变压器的极性 三、变压器的连接组别 四、变压器连接组别综述（小结）
一、三相变压器的连接方法
1、 星形连接
A
将三相绕组的三个末端 X ，
B
Y ， Z (低压x ，y，z) 分别连接在
C
一起，三个首端 A 、 B 、 C (低压
a、b、c) 分别引出，便构成星形连
接，用 Y表示 （新：高压Y，低压
ÙAB
ÙAB = - ÙA +ÙB Ùab = Ùb
ÙB
A
*
ÙA
Ùa
*
ÙB
Ùb
*
ÙC
Ùc
逆序三角形接法
bz Ùb
ÙAB
Ùc cx
Ùa
a y ÙA
ÙC
12
9
Ùab ÙAB
3
6
a
*Ù
ab
*
*
四、变压器连接组别综述（小结）
1、变压器的连接组别很多，为了制造和并列运行 的方便，我国电力变压器只生产Y/Y0-12、 Y0/Y12 、 Y/Y-12 、Y/△-11 及Y0/△-11五种连接组别，
y ）。
2 、 三角形连接
将高、低压绕组的一相末端
与另一相的首端分别依次连接在
一起，构成一个回路，便构成三
A
角形连接，用△表示（ 新：高压
D，低压d ）。
顺序三角形接法：ax-by-cz-a
逆序三角形接法：ax-cz-by-a
Xx
a
Yy
b
Zz
c
星形连接
顺序三角形接法 a
逆序三角形接法
二、变压器的极性
同极性端（同名端）：
任意瞬间，高压绕组的某 一端点的电位为正（高电位）
三相变压器的绕组联结方法
变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。
三相变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。
产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

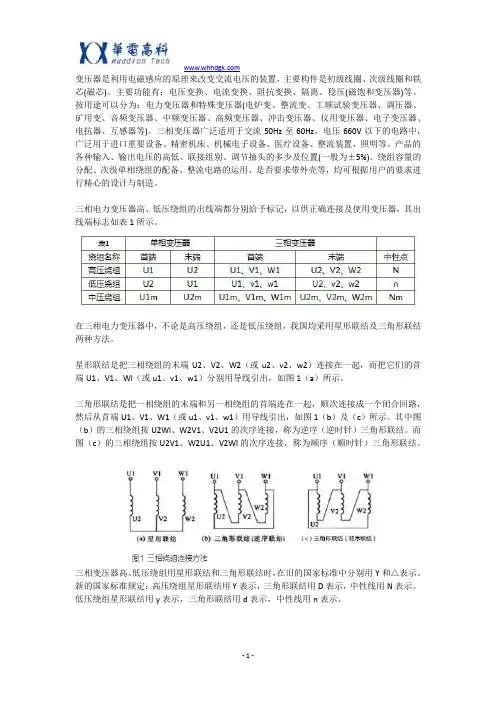

三相电力变压器高、低压绕组的出线端都分别给予标记，以供正确连接及使用变压器，其出线端标志如表1所示。
在三相电力变压器中，不论是高压绕组，还是低压绕组，我国均采用星形联结及三角形联结两种方法。
星形联结是把三相绕组的末端U2、V2、W2（或u2、v2、w2）连接在一起，而把它们的首端U1、V1、Wl（或u1、v1、w1）分别用导线引出，如图1（a）所示。
三角形联结是把一相绕组的末端和另一相绕组的首端连在一起，顺次连接成一个闭合回路，然后从首端U1、V1、W1（或u1、v1、w1）用导线引出，如图1（b）及（c）所示。
其中图（b）的三相绕组按U2Wl、W2V1、V2U1的次序连接，称为逆序（逆时针）三角形联结。
而图（c）的三相绕组按U2V1、W2U1、V2Wl的次序连接，称为顺序（顺时针）三角形联结。
三相变压器高、低压绕组用星形联结和三角形联结时，在旧的国家标准中分别用Y和△表示。
新的国家标准规定：高压绕组星形联结用Y表示，三角形联结用D表示，中性线用N表示。
低压绕组星形联结用y表示，三角形联结用d表示，中性线用n表示。
上述各种接法中，一次绕组线电压与二次绕组线电压之间的相位关系是不同的，这就是所谓三相变压器的联结组别。
[整理]三相变压器的连接组别.
![[整理]三相变压器的连接组别.](https://img.taocdn.com/s3/m/b6de175a67ec102de2bd89f4.png)
三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n 表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。
当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。
而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。
所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。
但Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。
1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。
2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。
这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。
