EC网络分析仪测试方法

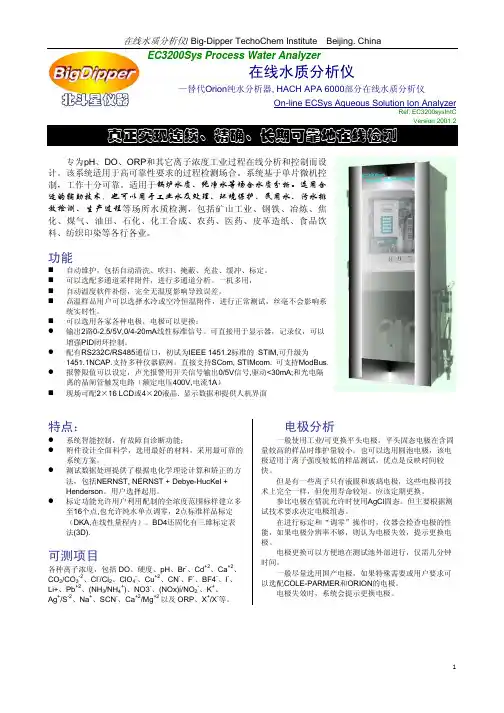

大恒EC3200Sys在线水质分析仪说明书
EC3200Sys Process Water Analyzer在线水质分析仪—替代Orion纯水分析器, HACH APA 6000部分在线水质分析仪On-line ECSys Aqueous Solution Ion AnalyzerRef: EC3200sysIntCVersion 2001.2 专为pH、DO、ORP和其它离子浓度工业过程在线分析和控制而设计。
该系统适用于高可靠性要求的过程检测场合。
系统基于单片微机控制，工作十分可靠。
适用于锅炉水质、纯净水等场合水质分析。
选用合适的辅助技术，也可以用于工业水及处理、环境保护、民用水、污水排放检测、生产过程等场所水质检测，包括矿山工业、钢铁、冶炼、焦化、煤气、油田、石化、化工合成、农药、医药、皮革造纸、食品饮料、纺织印染等各行各业。
功能自动维护，包括自动清洗、吹扫、掩蔽、充盐、缓冲、标定。
可以选配多通道采样附件，进行多通道分析。
一机多用，自动温度软件补偿，完全无温度影响导致误差。
高温样品用户可以选择水冷或空冷恒温附件，进行正常测试，丝毫不会影响系统实时性。
可以选用各家各种电极，电极可以更换；z输出2路0-2.5/5V,0/4-20mA线性标准信号。
可直接用于显示器，记录仪，可以增强PID闭环控制。
z配有RS232C/RS485通信口，初试为IEEE 1451.2标准的 STIM,可升级为1451.1NCAP.支持多种仪器联网。
直接支持SCom, STIMcom. 可支持ModBus.z报警限值可以设定，声光报警用开关信号输出0/5V信号,驱动<30mA;和光电隔离的晶闸管触发电路（额定电压400V,电流1A）现场可配2×16 LCD或4×20液晶. 显示数据和提供人机界面特点：z系统智能控制，有故障自诊断功能；z附件设计全面科学，选用最好的材料，采用最可靠的系统方案。
z测试数据处理提供了根据电化学理论计算和矫正的方法，包括NERNST, NERNST + Debye-HucKel +Henderson。
EC网络分析仪测试方法
EC网络分析仪测试方法EC网络分析仪是一种用于测试电子设备和电路的仪器，能够精确地测量电路的电气性能和信号传输特性。
在使用EC网络分析仪进行测试时，需要遵循一定的测试方法和步骤，以确保测试结果的准确性和可靠性。
下面是EC网络分析仪测试方法的详细步骤：1.准备工作在进行测试之前，首先需要准备好EC网络分析仪及其相关测试配件，如测试夹具、连接线等。
确保所有设备都处于正常工作状态，并进行必要的校准和调试。
2.连接测试设备将待测试的电路或设备连接到EC网络分析仪上，确保连接线路的质量和稳定性。
在连接过程中，应避免产生干扰或杂音，以确保测试结果的准确性。
3.设置测试参数在EC网络分析仪上设置所需的测试参数，包括频率范围、功率水平、扫描速度等。
根据测试对象的特性和需求，调整相应的参数以实现最佳的测试效果。
4.进行预测试进行预测试以验证连接和设置是否正确，以及测试系统是否正常工作。
可以使用标准件或校准器件进行校准和验证，以确保测试结果的准确性和可靠性。
5.进行主要测试在确认预测试结果正常后，进行主要的测试过程。
根据测试要求和目的，选择适当的测试模式和方法，如频率扫描、功率扫描、时域测试等。
记录和保存测试数据，以备后续分析和比较。
6.分析测试结果对测试数据进行分析和处理，提取所需的电气参数和特性，并进行图表化展示和比较。
可以使用EC网络分析仪软件进行数据处理和分析，以实现更精确和全面的测试结果。
7.解释测试结果根据分析得到的测试结果，进行合理的解释和说明，评估电路或设备的性能和可靠性。
根据测试结果，制定相应的改进方案或措施，以优化电路设计和性能。
8.撰写测试报告根据测试过程和结果，撰写详细的测试报告，包括测试方法、参数设置、数据分析和结论等内容。
报告应清晰明了，具有可操作性和可复现性，以满足相关标准和要求。
9.完成测试和总结完成测试过程后，对测试过程和结果进行总结和回顾，总结经验和教训，提出改进建议和建议。
对测试设备进行清洁和维护，以确保下次测试的准确性和可靠性。
网络分析仪校准及测试
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
EC9841TNOx分析仪说明书
目录手册附录 (I)1.0 介绍Introduction (1)2.0 技术指标Specifications (2)2.1 量程Range (2)2.2 噪声（在零点）Noise (at zero) (2)2.3 最低检测限Lower Detectable Limit (2)2.4 零点漂移Zero Drift (2)2.5 量程漂移Span Drift (2)2.6 延迟时间Lag Time (2)2.7 上升/下降时间，终值的95% Rise/Fall Time, 95% of Final Value (2)2.8 线性误差Linearity Error (2)2.9 精度Precision (3)2.10 样气流量Sample Flow Rate (3)2.11 样气压力相关性Sample Pressure Dependence (3)2.12 温度范围Temperature Range (3)2.13 温度/压力补偿Temperature/Pressure compensation (3)2.14 电源Power (3)2.15 尺寸/重量Dimensions / Weight (3)2.16 模拟输出Analog Output (3)2.17 数字输出Digital Output (3)2.18 数据记录Data Logging (3)2.19 可选件Options (4)3.0 设备要求Equipment Required (5)4.0 安装与操作Installation and Operation (6)4.1 样气和排气口连接Sample gas and Exhaust Connections (6)4.2 菜单及屏幕Menus and Screens (6)5.0校准指南Calibration Guidelines (7)6.0 操作原理Theroy of Operation (8)6.1 仪器描述Instrument description (8)6.1.1 气路Pneumatics (8)6.1.2 光路Optics (9)6.2 操作模式Operation modes (9)7.0 维护步骤Maintenance procedure (10)EC9841T NO X痕量分析仪手册附录手册附录本附录是结合EC9841T NO/NO2/NO X氮氧化物分析仪的操作和服务手册使用的，本手册的信息置于EC9841氮氧化物手册的后部，可以增加或替换现有的信息。
矢量网络分析仪使用方法
Confidential
2：选择Calibration
Vanchip Confidential
Confidential
3：选择两端口校准
Vanchip Confidential
Confidential
4：先做Reflection校准
Vanchip Confidential
Confidential
依次做好以上六步校 准后Return
Vanchip Confidential
Confidential
5：接着做 Transmission校准
Vanchip Confidential
Confidential
1-2端口直通校准
12
先把1和2端口通过 双阴SMA头连接上。
再在面板上按对应 Port1-2 Thru键执行校 准动作
Vanchip Confidential
Confidential
校准状态储存SAVE和Recall
按Save键，存储校准好的 状态。便于以后调用。
按Recall键，调用之前存 储好的校准状态。
Vanchip Confidential
Confidential
储存为自建文件---可长期使用
存储为自建文件名
第一步：校准仪器（包括固定线缆）
Vanchip Confidential
Confidential
矢网的手动配件（校准件型号）
校准件型号
Open Short Load Thru
Vanchip Confidential
Confidential
矢网的配件（线缆）
线缆为HUBBER+SUHNNER品牌
Confidential
网络分析仪(T5230A)简易操作
网络分析仪(T5230A)使用方法简介一、仪器介绍：此仪器为上海创远的网络分析仪（T5230A）二、基本设置1、点击“Display ”按键，在屏幕上选择“分配通道”（图1），然后选择“3X ”（图2）。
2、在功能键区域点击“Trace Prev ”按键，当左边屏幕上的黄色图影调到“Tr1”时（即屏幕上 的第一个窗口）（图3），点击“Format ”按键，然后选择“对数幅度”模式（图4），再点击功能键区域的“光标”，确认为“光标1”，选择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态；再点击“Trace Prev ”按键，使黄色图影调到第二个窗口（Tr2），点击“Format ”按键，选择“驻波比”（图5），再点击功能键区域的“光标”，确认为“光标2”，择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态；再点击“Trace Prev ”按键，使黄色图影调到第二个窗口（Tr4），点击“Format ”按键，然后选择“驻波比”模式（图6），再点击功能键区域的“光标”，确认为“光标3”，择功能键区域“MarkerSearch ”按键，选择“最大值”，“跟踪”按键选择“ON ”状态。
图4图5图63、比例设置：S11和S22的比例设置一致：点击功能键区域“Scale ”按键，出现（图7）显示，选择“刻度”选项，在数字键区输入“50m/Div ”，然后点击“Entry off ”按键；选择“参考位值”，在在数字键区输入“10”，然后点击“Entry off ”按键；选择“参考值”，在在数字键区输入“1.0”，然后点击“Entry off ”按键。
S21比例设置：点击功能键区域“Scale ”按键，选择“刻度”选项，在数字键区输入“10dB/Div ”，然后点击“Entry off ”按键；选择“参考位值”，在在数字键区输入“10”，然后点击“Entry off ”按键；选择“参考值”，在在数字键区输入“-30dB ”，然后点击“Entry off ”按键。
LCD_EMC测试方法
CE：Conducted emission
任何一个非便携式设备都和其他设备有电缆互连关系，无论是通过电源 电缆还是信号电缆，只要有这种互连关系的存在，设备就有一个途径 将自身的共模电流传导给与其互连的设备，这种现象就叫传导干扰， 又成为传导发射。 传导发射包含两个部分：电源端CE和通信端CE • 电源端CE：测试设备通过自己的电源端口向交流电网或直流配电网 络传送的干扰，测试频段为150kHz～30MHz，（原来直流的测试频 段起始频率为20MHz，新版的欧洲386标准将其改为150kHz，此外 FCC标准中测试频段也已经和CISPR 22一致了）。 • 通信端CE、测试频段同上，此处描述的通信端指得是针对接驳到公 网的端口，如网口、ISDN口等才有CE测试要求，而对于接终端的信 号端口如音视频端口则无CE要求。
实际的操作状态不允许出现改变如频道的改变存储数据和设置的改变在测试过程中性能下降是允许en55020en55020测试项目测试项目天线输入端口的抗扰度测试s1s2bs4带有fmtvtuner需做测试天线输入端口的抗扰度测试项目天线输入端口的抗扰度测试项目一声音接收机fm模块的rf电压差模的内部抗扰度测试s1二电视接收机和其它具有调谐器的视频设备包括卫星电视接收机的rf电压差模的内部抗扰度测试s1三天线端口的rf电压共模的抗扰度测试s2b四天线端的屏蔽效能测试s4电视接收机和其它具有调谐器的视频设备电视接收机和其它具有调谐器的视频设备包括卫星电视接收机的包括卫星电视接收机的rfrf电压差模电压差模的内部抗扰度测试的内部抗扰度测试s1s1天线输入端口的抗扰度测试项目天线输入端口的抗扰度测试项目电视接收机和视频磁带机的内部抗扰度电视接收机和视频磁带机的内部抗扰度要求测试电平要求要求测试电平要求电视接收机和视频磁带机的内部抗扰电视接收机和视频磁带机的内部抗扰度要求测试电平要求度要求测试电平要求palpal制式制式电视接收机和视频磁带机的内部抗电视接收机和视频磁带机的内部抗扰度要求测试电平要求扰度要求测试电平要求ll制式制式电视接收机和视频磁带机的内部抗电视接收机和视频磁带机的内部抗扰度要求测试信号要求扰度要求测试信号要求具有集成的电视广播接收设备的电视接收机视频磁带机应在rf录制模式下和具有调谐端的其它相关视频设备在调谐到电视频道n将干扰信号加到频道m电平n共有以下几种模式
标量网络分析仪利用说明书
WX1266标量网络分析仪利用说明书一概述WX1266/1267/1268系列标量网络分析仪是一套数字化的射频标量网络分析系统.整机由射频信号源,信号检测,数据搜集,处置显示部份组成.在微处置器的操纵下,外接检波器和驻波比电桥,在1～1000MHz/5～2000 MHz /5～3000 MHz的频率范围内进行射频网络的传输/反射参数的测量,绝对功率测量,屏幕直接显示测量曲线,数据,并打印测量结果.WX1266标量网络分析仪可普遍用于广播,电视,通信,教学等领域,进行二(四)端口网络的传输特性(增益,衰减),反射特性(回波损耗或电压驻波比)的测量.被测对象包括分支,分派器,工分器,放大器,高频调谐器,滤波器,隔离器,双工器,天线,负载,射频电缆等有源,无源器件.和具有频率输入响应的各类整机仪器.WX1266标量网络分析仪内部采纳了先进的ASIC电路,高性能的操纵器,高效的操纵软件,简捷,灵活的中(英)文人机对话界面,整机设计靠得住,有效,操作简便,是工厂,学校,实验室,电视台的最正确选择.二技术特性1 性能特点高频率精度(点频优于100KHz)大动态范围( ≥60dB)归一化校准,排除系统误差双独立通道,同时进行传输/反射测量及绝对功率测量8个独立频标,多种频标方式,方便测量读数.最大,最小自动跟踪测量,直接读出幅度差值中(英)文人机界面显示自动设置---使被测曲线显示在屏幕适当的位置测量运行/维持---便于精准观看测试曲线存储挪用测试结果打印大屏幕液晶显示小体积,低功耗2 性能指标2.1 要紧技术指标频率范围: 1-1000MHz频率分辨率:10KHz频率准确度(5-1000MHz)单频或频率校准点:优于100KHz扫频:全频段优于200KHz输出功率范围:-69.9dBm ～+10dBm,0.1dB步进(50Ω系统)-69.9dBm ～+7dBm,0.1dB步进(75Ω系统)输出功率平坦度:50Ω系统:<｜±0.5｜dB(在+10dBm时)75Ω系统:<｜±0.5｜dB(在+7dBm时)输出功率准确度:<｜±1｜dB(在0.1dBm ～+10dBm时)(50Ω系统)<｜±1｜dB(在0.1dBm ～+7dBm时) (75Ω系统)信号纯度谐波抑制:<-30dBc杂波抑制:<-25dBc剩余调频:<20KHz源驻波:< 1.5(50Ω)通道动态范围:+15dBm ～-45dBm通道准确度: ±0.5±2% 标称值( 配本机附件WX10305检波器测试)2.2 结构形式和尺寸(1) 结构形式:台式机箱(2) 外型尺寸:350mm×150mm×340mm(3) 显示器: 6″LCD 显示器(4) 重量: 8Kg2.3 要紧功能频标功能:有四种频标方式可供选那么, 方便测量读数,详见频标操作说明部份.归一化功能:传输/反射测量时,用来排除系统误差.任何情形下校准均为全频段校准,全带(从1MHz-1020 MHz)的校准点为961点.存储/挪用功能:用来存储最经常使用的仪器设置 .共有9个测量设置可供存储/挪用选择打印功能:标准并行输出接口,配接打印机,可将测试曲线及频标点的数据打印输出. 栅格:垂直:8格,0.1dB/DIV―10dB/DIV水平: 10格,每格的频率值由当前所设的带宽决定.栅格线可开,关.关掉栅格线时,在边框线上仍留有标记,以示栅格的位置.滑腻功能:有,关,滑腻1,滑腻2,滑腻3四种状态可选择,排除信号迹线上的噪声和调剂扫描速度.取样点数:分四档,有121,241,481,961点可供选择.注:扫描时刻:由滑腻状态和取样点数自动确信,滑腻关与取样点121扫速最快,滑腻3与取样点961扫速最慢.2.4 一样要求(1) 利用电源:AC 220V±10%,50Hz±5%(2) 整机功耗:≤50VA(3) 稳固时刻: 小于30分钟2.5 系统测试准确度传输准确度:采纳归一化时,测量元件的频响所产生的误差自动地从测试数据中减去.那么,总准确度是:传输准确度=通道准确度+失配准确度关于被测件有15dB 的反射损耗,其典型失配误差是±0.3dB反射损耗准确度=通道准确度+驻波比电桥的准确度驻波比电桥的准确度=±(0.01+0.06ρ2),其中ρ是被测件的反射系数.绝对功率测量准确度绝对功率测量准确度=通道准确度+检波器的频响2.6 要紧附件技术指标WX3681驻波比电桥用于回波损耗(或电压驻波比)的测量频率范围:5―1000MHz方向性:≥40dB接头:N型阴头插入损耗(输入口到测试口):6.5dB(标称值)最大输入功率:27dBm(500mW)WX10305检波器进行传输损耗,增益和绝对功率测量频率范围:1―1000MHz接头:N型阳头最大输入功率:20dBm(100mW)程控步进衰减器装入机内使整机输出功率范围扩展为:+10dBm ～-69.9dBm ,以0.1dB步进(50Ω系统)+7dBm ～-69.9dBm ,以0.1dB步进(75Ω系统)频率范围:1 ～1000MHz衰减精度:±0.3±2%标称值步进:10dB三工作原理WX1266/1267/1268系列标量网络分析仪由射频信号源,信号检测通道,源驱动操纵,频标,显示操纵,输入键盘及电源等部份组成.各部份在微处置器的操纵下,配接检波器及驻波比电桥组成一套完整的射频标量网络分析系统,在1～1000/5-2000/5-3000 MHz的频率范围内进行射频网络的传输/反射参数的测量.(1) 前面板(A1)该部份为键盘板,是人机对话的接口,由按键,拨轮及键盘处置电路组成.在该板上有一CPU专门用来处置键盘的操作,它和主CPU一路一起完成键盘的响应处置.(2) 通道板(A2)该部份为信号的输入通道,由对数变换,A/D变换及温度补偿电路组成.其功能为将A,B两个通道送来的检波信号进行对数变换处置,在CPU的操纵下完成A/D变换并送至CPU经运算处置形成通道的测量值.(3) CPU板(A3)CPU板为全机的核心部份, 其组成为:CPU及其外围电路,键盘接口,通道接口,频率及功率操纵部份接口,锁频操纵和图形显示处置电路等部份.由三大总线(数据总线,地址总线,操纵总线)与CPU联系,通过软件完成各部份的功能.(4) 驱动板(A4)该部份由频率驱动与功率电平操纵两部份组成.CPU依照当前所设频率的值(起始/终止,中心/带宽等)产生相应的数据送至A4,在A4板上变换产生频率操纵信号.功率电平操纵要紧由功率电平细衰减和ALC两部份组成.细衰减实现功率电平0.1～10dBm的操纵.ALC部份将定向检波器送来的检波信号放大后与参考电平比较产生误差信号,去操纵PIN,使整机输出幅度稳固.(5) 显示器(A5)显示部份为一组件,包括驱动电路与液晶屏,操纵信号由CPU 板产生.(6) 电源板(A6)产生整机所需要＋5V,-20V,＋18V,＋15V, ±18V,＋20V等几组电源.(7) 射频部份(A7)这部份包括扫频振荡器,PIN开关,宽带放大器,稳幅电路,程控衰减器等部份.在CPU 直接操纵下产生频率为1―1000/5-2000/5-3000 MHz,功率为-69.9--10dBm的射频信号.(8) 频标板(A8)频标板要紧由一片大规模ASIC电路实现,采纳锁频技术,监控扫频振荡器,使整机的输出频率达到较高的精度.四利用与操作1 前面板按键功能说明前面板如以下图所示(1)电源"开/关":整机的电源开关,按下到开位置,电源接通,仪器进行自测试,屏幕上提示自检信息.如自检失败,那么显示其缘故.自检通事后,屏幕上显示出厂时的设定状态.(2)辉度:辉度电位器,用来调剂LCD显示亮度.(3)A,B通道输入口:外接检波器及驻波比电桥.(4)RF输出口:50Ω或75Ω N型输出头.(5)通道功能键a) 开/关:交替打开,关闭通道.b) 分辨率:设置垂直方向每格显示分度,以□□dBm /Div或□□dB/Div显示,用数字键输入数据,用回车键(0)确认,或用拨轮直接改变.c) 偏移:用于设置偏移量,向上,向下移动测试曲线.用数字键输入数据,用回车键(0)确认,或用拨轮直接改变.d) 模式:选择传输,反射,功率三种测量模式,按模式键,用△/0键进行测量模式转换,用回车键(0)确认.数据输入键区包括数字键,拨轮,上(△)下(0)选择键,退格(←)键,确认(0)键.数字键:用于数据的输入.用数字键输入数据后用0键确认.拨轮:用来持续的改变数据.上(△)下(0)键:用于频标的上下的选择,模式的转换及辅助功能里菜单的选择.退格(←)键:用于数据输错后的修改,菜单的返回.(7)其它功能键运行/维持:用于将数据维持在屏幕上便于读数及观测.自动测量:自动将测试曲线放置在易观看的显示区域.源功能区用于频率,功率的改变及辅助菜单功能的选择起始:改变起始频率,用数字键输入数据,用回车(0)键确认,或用拨轮直接改变.终止:改变终止频率,用数字键输入数据,用回车(0)键确认,或用拨轮直接改变.中心:改变中心频率,操作同上.带宽:改变频率带宽,操作同上.当带宽为0时,输出为单频.频标:按一下该键后,进入频标操作区.频标模式"1","4"共有8个频标可供选用(出厂设置为:10,50,100,200,300,500,800,1000MHz).用上(△)下(0)键选中所要设置的有效频标,用数字键(或拨轮持续)修改数据,按回车(0)键关闭/打开频标.任意一个频标可作为当前有效频标,用于读出数据.频标读出的数值以dB或dBm为单位(其单位与通道所选测量模式对应).辅助:该键为菜单键,按该键后弹出校准通道等功能菜单,各功能如下:(用△,0键选择,按0键确认.)a) 校准通道:用于传输/反射模式时,进行归一化校准,校准的详细操作见其后的说明. 参考线:进入该菜单后,屏幕弹出以下功能菜单,界面如以下图:A参考线:用来改变A通道的测试参考迹线,按屏幕提示步骤进行操作.B参考线:用来改变B通道的测试参考迹线,按屏幕提示步骤进行操作.开关网格:按0键关或打开网格.限定线:设置限定线,每一个通道有两根测试限定线,用0键关闭或打开,用数字键(或拨轮)输入,改变限定值.c) 取样设置:有取样点数,滑腻设置可供选择,用△,0键选择,按0键确认进入下一级菜单.界面如以下图:取样点数分四档,有121,241,481,961点可供选择,界面如以下图:用△,0键选择,按0键确认.滑腻设置有滑腻关,滑腻1,滑腻2,滑腻3四种状态可选择,界面如以下图:用△,0键选择,按0键确认.滑腻和取样点可依照测试的需要任意组合,用来排除信号迹线上的噪声和改变扫描速度.改变滑腻设置和取样点数时,扫描时刻自动改变.存储挪用:用于存储当前界面的设置状态,或挪用已存储的设置状态.e) 频标设置:可有四种频标模式可供选择,界面如以下图:用△,0键选择,按0键确认选择每一种频标模式.以下频标的设置为:用△,0键选中所要设置的频标,用数字键置数或用拨轮持续修改.模式1有8个独立频标,分两屏显示,每一屏显示4个频标,同时读出4个频标所对应的A,B通道的测量值.界面如以下图:模式2为最大,最小测量模式, 用来测量两个频标之间所对应的频带之内所对应的通道的最大值,最小值及最大最小之间的差值,可依照测试的需要设置起始点,终止点频标.该功能用来测量放大器,分支,分派器的带内平坦度十分方便.注意:频标的设置范围必需要在屏幕下方显示的起始,终止频率范围之内,不然超界,屏幕读不出测量值.界面如以下图:模式3为最大,最小自动跟踪测量,在起始,终止频率范围内自动跟踪测量最大值,最小值,最大最小差值,并显示最大,最小值所对应的频率点.该模式下,频标是不能设置的,频标自动对应屏幕下方的起始,终止频率值.界面如以下图:模式4有8个独立频标,用△,0键连番选中所设置的频标,每次只有有效频标(加亮)所对应的A,B通道的值在屏幕下方读出,界面如以下图:f) 打印选择:打印开始,打印终止,用△,0键选择,按0键确认,用来打印输出测试数据和曲线.打印机连好后,按打印开始,屏幕下方显示:打印…按任意键返回.如打印有问题,屏幕会显示:打印错误.界面如以下图:功率:用于改变信号源输出功率值的大小,按一下该键后用数字(或拨轮)改变数据,功率范围从+10dBm(+7 dBm) ～-69.9dBm, 0.1dB步进.开/关(功率):用于射频功率的开关.2 显示界面显示界面如以下图所示式放置B反射10dB/Div 偏移0.0dB 测量显示界面图3 测量界面设置开机自测试全数通事后进入主界面,界面状态为仪器出厂设置,用户按如下步骤进行设置.通道选择及测量模式设定通道操纵键开/关键,依照测试需要打开或关闭A,B通道.每一个通道有三种测试模式:传输,反射,功率.按模式键,然后用△/0 键进行三种模式的转换,用回车(0)键确认.传输模式:用于测试被测件的增益,衰减,插入损耗,隔离度等.反射模式:用于测试被测件的驻波或回波损耗.功率模式:测量信号的绝对功率.按分辨率及偏移,改变显示分辨率及偏移(或按自动设置键),使测试曲线显示在屏幕的适合位置,以便观看.改变分辨率及偏移值可不能阻碍测试结果.(2)频率及频标的设置改变频率用起始,终止,或中心,带宽两组键来改变.这两组键是等效的,可依照被测件的频段进行设置.频标是为了方便测量而设置,频标模式"1""4"共有8个独立频标.可依照需要对所关切的频点设置频标,活动频标(频标加亮)所对应的通道(A,B)测量值,可直接在屏幕上读出.频标模式"2""3"有2个频标,设定所关切频带的上下限,此频带内测试的最大,最小及差值直接读出.(3)功率电平设置依照被测件的要求,设置源的输出功率电平.范围从-69.9dBm ～+10dBm(+7dBm/75Ω),最小步进0.1dBm.4 通道校准校准是测试传输,反射特性的重要步骤,校准有两个作用:一,提供测试基准,设定参考零点,其后的测试以此为基准进行定度.二,将源输出功率的不平度,检波器的频响,连接电缆,接头的传输损耗进行归一化处置,降低测量误差.传输校准校准界面如下:设置好起始,终止(中心,带宽)频率,输出功率电平,打开所用通道A(或B),选择传输测量模式,将检波器与测试所必要的转接器,电缆按图一方式连接仪器.按辅助键,屏幕弹出功能菜单,选中通道校准菜单,按回车0键别离对A,B通道进行校准,按回车0键完成校准,屏幕上显现通道A(B)的校准基(零)线.传输校准连接如图一.图一传输校准连接图反射损耗校准校准界面如以下图:设置好起始,终止(中心,带宽)频率,输出功率电平,打开所用通道A(B),选择反射测量模式,将驻波比电桥与测试所必要的转接器,电缆按图二方式连接仪器.按辅助键,屏幕弹出功能菜单,选中通道校准菜单,按0键别离对A,B通道进行校准,按回车0键完成校准,屏幕上显现通道A(B)的校准基(零)线.驻波比电桥是测试反射损耗(回波损耗)的专用附件.反射较准电桥的测试端口应开路或连接短路器,现在电桥测试端口为全反射,反射系数为1,回波损耗为0dB,以此为基准,通过查表可知被测件的电压驻波比.连接如图二图二反射损耗校准连接校准注意事项若是只进行单通道测试,可将不用通道关闭.(2) 校准是在设定的起始,终止(中心,带宽)频率,输出功率电平条件下进行的,若是条件改变,如频率值,功率值改变了,A,B通道前显示出提示符" ",表示需从头校准,如此测试值将加倍准确.(3) 同时测被测件的传输/反射特性时,应将电桥固定连接到射频输出口,检波器接至电桥测试端口进行传输校准.再将检波器从电桥测试端口取掉(这点用户专门容易忽略),这时电桥测试端口开路,然后进行反射损耗校准.5 测试在测量之前,应注意输入,输出端口的阻抗匹配,专门是不用的测试端要接匹配负载.接头要靠得住连接,注意接地,对射频输出功率电平,频率范围,及频标的选择均要适宜. 传输特性测试关于不同的被测件,描述其传输特性的参数不尽相同,例如:带宽,增益,衰减,插入损耗,传输损耗,阻带抑制,带内波动,隔离度等等,都描述被测件的幅频特性,也确实是的模值.典型测试连结如图三:图三传输特性的测量测试步骤:第一步:仪器设置依照被测件的特性要求,设置超始,终止(中心,带宽)频率,输出功率电平,选择打开通道,设置为传输模式(如只用单通道测试可关闭另一通道),依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准先不接被测件,将检波器与连结电缆,测试转接头等接好,接至射频输出口,按前所述校准方式进行.第三步:测试接上被测件,被测件的特性曲线即显示在屏幕上,用频标读出所测频点的测试值.或标定频段内纹波等,如放大器,滤波器,隔离器等器件特性.(2)反射特性测试反射特性测量是通过被子测件的反射损耗,测出被测件的反射系数,电压驻波比,反映端口的匹配情形.标网测出的值为回波损耗LR(dB).回波损耗LR,反射系数ρ,电压驻波比S三者的关系如下(换算值见附表1-1):LR(dB)=-20Logρ ρ= S=(1+ρ)/(1-ρ)三者换算关系见附表1-1典型连结如图四:图四反射特性测量测试进程:第一步:仪器设置依照被测件的特性要求,设置起始,终止(中心,带宽)频率,输出功率电平,选择打开通道,设置为反射模式(如只用单通道测试可关闭另一通道),依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准电桥测试端口开路或短路,按前所述进行校准.第三步:测试接上被测件,被测件的特性曲线即显示在屏幕上,用频标读出所测频点的测试值,或标定频段内纹波等,如放大器,滤波器,隔离器等器件特性.测量时应注意:为减小测量误码差,电桥测试端口最好不要加转接器,若是必需接入,连接器损耗要小,反射系数要小,不然会引发较大的测量误差.驻波比电桥能测量的回波损耗值不能超电桥的有效方向性.(3) 传输反射特性同时测量典型连接如图五.图五传输,反射特性同时测量测试进程:第一步:仪器设置依照被测件的特性要求,设置起始,终止(中心,带宽)频率,输出功率电平,选择打开通道,通道A设置为传输模式,通道B设置为反射损耗模式,依照所关切的频段选择频标模式,设定频标,以便读数.第二步:校准按图五将检波器输入端接至电桥的测试端口,另一端接通道A,按前述传输校准确性方式对A通道进行传输校准,然后将检波器从电桥测试端口取掉,电桥测试端口开路,按前述反射方式对B通道进行反射损耗的校准.第三步:测试校准完成后将被测件插入电桥测试端口与检波器之间,被测件的传输,反射特性曲线同时显示在屏幕上,用频标可读出相应频点的传输,反射值.有源增益器件(放大器等)测试时信号源的输出功率设置:关于高增益的有源器件,如放大器等,信号源的输出功率设置要依照被测件的增益大小相应设置,按以下公式估算值来设置信号源的功率:源的功率≤被测件最高输出功率-被测件放大量+插入损耗被测件最高输出功率指的是:保证放大器等增益器件的输出口不饱和所能经受的最大功率.如,有线电视放大器最大输出为120 dBμV(+12dBm).同时,考虑放大器的最大输出功率不能超过仪器检波器所能经受的最大经受功率:+20dBm,另外,要考虑保证测量的精度,一样检波口的输入功率应在+15dBm以下.被测件放大量指的是放大器的放大倍数,如30dB插入损耗:指被测件与信号源输出之间连接电缆等引发的损耗,如带电桥测试,应考率电桥的损耗,典型值为6.5dB.如:带电桥测试一增益为30dB的放大器,放大器的最大输出功率为+12dBm,电桥加测试电缆及转接头的插入损耗为7 dB,源的输出功率应设置为:源的功率≤+12dBm-30+7=-11dBm,此值为信号源的最大输出功率,一样要小于该值.现在,放大器的输入口的功率为:信号源的输出功率-插入损耗=-11-7=-18dBm,另外,要考虑放大器的最小输入灵敏度与最大输入功率等因素.依照体会,信号源的功率设在-18dBm可知足增益小于40dB放大器的测试要求.测量反射损耗时,信号源的输出功率要适当的增大,因为,若是源的功率过小,受仪器动态范围的限制,测量的动态不够会引发底端限幅,带来测量的误差.如信号源的输出功率为-13dBm时,可知足反射损耗≤20dB的被测件的测试要求,若是反射损耗指标要求高,可适当的增加功率.一样放大器的输出口反射指标高,端口经受的功率要求大,测量输出口的反射时,信号源的功率≤0dBm都可.以上是指单独测量反射时功率的设置要求,若是要传输/反射同时测量,信号源的输出功率的就要兼顾设置.为了提高反射测量的精度,建议单独进行反射测量.6 测量例如---电缆的测量驻波系数,衰减常数,平均特性阻抗和等效介电常数是射频电缆的重要电气参数.在进行电缆的测量时要注意以下点:第一,被测电缆要足够长,以便取得被测电缆可能存在的最大驻波系数;但不能太长,太长时,其终端的反射信号抵达始端时会因电缆本身衰减而损耗殆尽,致使这些反射信号始端得不到反映.通常,取测量频率范围内,低频端的衰减量为5dB.第二,要注意高频插头的装接,决不能使插头与电缆连接处的反射明显超过电缆局部的反射.(1)测量电缆损耗扫频法测出的电缆衰减包括着电缆的传输损耗和反射所引发的损耗,电缆的衰减与频率有关,并随频率的增高而增大,电缆损耗随着频率的上升而增加.为了测量电缆损耗,应取一截十多米长的电缆,把它看做是一个四端网络按图连续接,其方式犹如测试滤波器的带内衰减.(2)查验电缆的均匀性通常能够把电缆的输入驻波系统作为内部不均匀性的指标,精测电缆反射特性的方式按图四进行.为了查验电缆特性阻抗的均匀性,应将一段尽可能长的电缆经通式检波器至RF输出端,电缆另一端接上标准的同轴负载,检波器的输出接至通道A(B)输入.若是电缆呈现出可观的阻抗不持续性,在个别的频率距离内,就会在电平线上显示较大的波纹. (3)查验电缆的端匹配有时在共用天线系统,电缆电视网络或类似的系统中,应注意长电缆在工作状态下其端接(阻抗匹配)质量.若是电缆反射较低,即是正常的,就能够够利用.按图四连接,测得的电压驻波曲线上显示的波纹越小,终端的匹配就越好.(4)测试电缆特性阻抗介电常数因为标量网络分析仪的频率精度高,故采纳谐振法能够精准地测定电缆的平均特性阻抗Z和等效介电常数εE为此,先要精测出电缆的总长度L(米),总电容(PF),用标网测试,其方式步骤如下:a) 标网设置在起始频率100MHz,终止频率1000MHz最小滑腻.b) A通道设为功率模式,RF输口接通过式检波器,检波器测试端接1m ― 2m待测电缆.标网显示器上应显示出驻波形.c) 调剂起止频率,使显示器上稳固显示5 ― 7个驻波波谷.按维持键锁定显示.d) 计算驻波波谷间平均频宽.(用频标标定第1个波谷,读出频率值F1,标定并测出最后一个波谷频率值Fn),平均频宽单位为MHze) 周密测出待测电缆的电容值C,单位为PF.f) 按下计算特性阻抗:单位为欧姆Ω五利用注意事项与维修1 利用注意事项。
网络分析仪测量方法
网络分析仪测量方法
有效系统数据表征矢量网络分析仪校准以后的剩余测量误差，有效系统数据指标与网络分析仪传输反射测量准确度是同一种指标的两种表述方式。
如果通过计量校验，获得传输和反射测量的测量误差和不确定度满足网络分析仪指标，则没有必要测量系统有效数据。
出于学术研究或其他目的，有效系统数据可以从测量不确定度中分解计算得来，也可以通过下文中的方法测量和计算获得。
精确的有效系统数据分析方法，需要使用网络分析仪的时域测试模式，采用时间门得到相关反射峰的频域数值，分解得到系统有效数据。
如果没有时域选件和计算工具软件，另外可以使用纹波法，是一种系统数据的简易估算方法。
系统有效数据定义
系统有效数据时域测量方法
1/方向性/源匹配和反射跟踪
2/负载匹配
双端口间直连，直接测量S11和S22，分别对应前向和反向的有效负载匹配。
3/传输跟踪
双端口间直连，测量S21和S12，平滑去纹波，分别对应前向和反向的有效传输跟踪。
4/反射跟踪
在被测端口，如端口1，分别连接校准件短路器和开路器测试S11，反射跟
踪
Tr = (S11_Open+S11_Short)/2
系统有效数据纹波法测量
在校准后的被测端口，连接空气线和负载（或20dB失配器），S11 LinMag 曲线如下例图，读取纹波起伏处的峰峰值Mp。
有效方向性= Mpp/2
在校准后的被测端口，连接空气线和短路器，S11LinMag曲线如下例图，读取纹波起伏处的峰峰值Mpp。
源匹配= Mpp/(2·Γs)。
EC网络分析仪测试方法
EC网络分析仪测试方法EC网络分析仪（Electric Circuit Network Analyzer）是一种用于电子电路分析和测试的仪器。
它可以用来测量电路中的电压、电流、功率等参数，并提供相应的频率响应、幅频特性和相频特性等分析结果。
本文将介绍EC网络分析仪的基本操作方法和相关测试技巧。
一、EC网络分析仪的基本操作方法1.连接测量设备：首先，将EC网络分析仪与待测电路连接。
一般情况下，可以使用连接线将网络分析仪的信号输出端口与待测电路的输入端口相连，并将信号输入端口与待测电路的输出端口相连。
确保连接正确无误。
2.设置测试参数：打开EC网络分析仪的电源开关，并根据实际需要设置测试的频率范围、扫描速度、输入输出阻抗等参数。
这些参数是根据待测电路的特点来确定的，需要根据实际情况进行设置。
3.开始测试：根据需要，可以选择进行频率响应测试、幅频特性测试或相频特性测试等操作。
在进行测试之前，可以先进行预热等操作，确保EC网络分析仪能够正常工作。
4.分析数据：进行测试后，EC网络分析仪会显示出相应的测试结果，包括电压、电流、功率等参数的数值，并可以绘制幅频特性曲线、相频特性曲线等图形。
根据这些数据和图形，可以进一步分析电路的性能和特性。
二、EC网络分析仪的测试技巧1.选择适当的测试频率范围：根据待测电路的特性，选择合适的测试频率范围。
如果待测电路具有频率响应的特点，可以选择较大的测试频率范围；如果待测电路具有特定的共振频率，可以选择该频率附近的小范围进行测试。
2.设置合适的扫描速度：根据实际需要，设置合适的扫描速度。
如果待测电路具有较快的动态响应，需要选择较快的扫描速度以保证测试结果的准确性；如果待测电路比较稳定，可以选择较慢的扫描速度以节省测试时间。
3.确定输入输出阻抗：根据待测电路的输入输出特性，确定合适的输入输出阻抗。
输入输出阻抗的选择将影响到测试结果的准确性和稳定性，需要仔细考虑。
4.进行多次测试取平均：为了提高测试结果的精确性和稳定性，建议进行多次测试并取平均。
如何用网络分析仪测试同轴电缆
如何用网络分析仪测试同轴电缆网络分析仪是一种用于测试和分析电缆传输性能的仪器。
在测试同轴电缆时，网络分析仪主要用于测量传输损耗、阻抗匹配和反射衰减等参数。
下面将介绍如何使用网络分析仪测试同轴电缆。
1.准备工作：在进行同轴电缆测试之前，需要先准备好相应的设备和工具。
首先，确认所需要使用的网络分析仪支持同轴电缆测试功能。
其次，选择相应的同轴电缆，并检查电缆的连接端口是否齐全、干净和无损坏。
最后，准备电缆连接线、标准负载电阻和适配器等相关工具。
2.连接准备：将网络分析仪的测试端口和同轴电缆的连接端口用电缆连接线连接起来。
注意，连接时要确保电缆与分析仪的连接端口匹配，并尽量减少端口之间的插拔操作，以防止损坏。
3.预设参数：在使用网络分析仪之前，需要预设一些测试参数。
首先，选择测试的频率范围。
根据需要测试的频段，设置起始频率和终止频率，使其覆盖所需测试范围。
其次，设置测量的带宽，对于较宽频带的测试，可以增大带宽，以提高测试的准确性。
最后，根据测试要求，选择相应的测量模式，例如单端口模式或双端口模式。
4.开始测试：按下网络分析仪的开始测试按钮，仪器将开始对同轴电缆进行测量。
测试过程中，仪器将发送一系列的信号到电缆，并测量从发送端到接收端的传输损耗、阻抗匹配和反射衰减等参数。
5.结果分析：测试完成后，网络分析仪将给出一系列测试结果。
通常包括电缆的频率响应曲线、传输损耗衰减曲线、阻抗匹配曲线和反射衰减曲线等。
根据这些结果，可以判断电缆的传输质量和性能，并提供参考依据，以确定是否符合要求。
6.故障排除：如果测试结果不符合预期或存在异常，请检查测试连接是否正确、电缆连接是否牢固，并确认设备和工具是否正常工作。
如果问题仍未解决，可能需要重新设置测试参数或更换电缆进行进一步测试。
总之，使用网络分析仪测试同轴电缆需要进行准备工作、连接准备、预设参数、开始测试、结果分析和故障排除等步骤。
正确操作和分析测试结果，可以确保测试的准确性和可靠性，判断同轴电缆的传输性能和质量。
网线测试仪使用方法
网线测试仪使用方法网线测试仪是一种用于测试网络连线的工具，它可以帮助用户快速、准确地检测网络连线的质量和稳定性。
在进行网络布线或维护时，网线测试仪是必不可少的工具。
下面将为大家介绍网线测试仪的使用方法。
首先，准备工作。
在使用网线测试仪之前，我们需要准备好一台已经连接好电源并开机的电脑，以及需要测试的网线。
确保网线的两端分别连接到被测试设备的网口和网络交换机的网口上，并且连接稳固。
接下来，我们将网线测试仪的一端插入被测试设备的网口上，另一端插入网络交换机的网口上。
确保插入牢固，避免出现接触不良或者脱落的情况。
然后，打开电脑上的网线测试仪软件。
在软件界面上，我们可以选择进行全面测试或者选择性测试，根据实际需要来进行设置。
点击开始测试按钮，网线测试仪将会对连接的网线进行测试，包括连通性、传输速率、信号质量等方面的检测。
在测试过程中，我们需要耐心等待测试结果的显示。
一般来说，测试仪会在几秒到几分钟内给出测试结果。
如果测试结果显示正常，那么说明被测试的网线连接良好，可以正常使用。
如果测试结果显示异常，那么我们需要检查网线连接是否牢固，或者更换网线进行再次测试。
最后，当我们完成了网线测试仪的使用后，需要注意将设备进行妥善的存放。
将网线测试仪放置在干燥通风的地方，避免受潮或者受到外界环境的影响。
同时，定期对网线测试仪进行维护保养，保持设备的良好状态。
总的来说，网线测试仪的使用方法并不复杂，只需要按照上述步骤进行操作即可。
通过使用网线测试仪，我们可以快速、准确地检测网络连线的质量，及时发现并解决网络问题，保障网络的稳定运行。
希望以上介绍对大家有所帮助，谢谢阅读！。
网络分析仪操作基础_R&S
ZL + ZO
当ZL=Z0时， ρ=0； 当ZL≠ Z0时，0＜ρ≤1
ZL为负载阻抗，Z0入射信号的dB数，是用对数 表示反射系数的幅度特性的一种方法
Return loss = -20 log(r), r = G
驻波比
反射除了会使系统中各部件之间传输的最佳功
率减少之外，还会在传输线上产生驻波（两个相反方 向的行波叠加形成）。 在传输线上，信号的最大幅度与最小幅度之比，称为 驻波比。描述负载匹配特性
2、测试产品前仪器检查
传输特性检查：
将网络分析仪复位后，用用一根低损耗的电缆 将仪器二端口连接，网络分析仪设置为S21参数 （或S12参数）测量，频率为全频段，源电平输出 0dBm，测试其在全频段范围内传输损耗值，若其 损耗值≤±1dB，则仪器传输特性正常 （注不可直 通校准,无C或Cor标识）
解释 ：传输系数 1，插损 0
标网(Scalar network) ：只能测量S参数的幅 度部分，测量结果包括：传输损耗/增益、 回波损耗和驻波比、反向隔离度等
S参数测量
Port 1a 1
Forward
b1
Incident
S 11
Reflected
S 21
Transmitted
b2
Port 2
Z0
DUT
Load
a2 = 0
S 11 = Reflected
当传输线终端为Z0时
Zs = Zo
V 入射波
Zo =传输线特性阻抗
Zo
V反射波= 0(所有输入功率被负载吸 收)
当传输线终端为短路与开路时
网线测试仪使用方法
网线测试仪使用方法网线测试仪是一种用于测试网络连接质量和性能的工具，它可以帮助用户快速准确地找出网络故障，并对网络进行优化。
下面我们将详细介绍网线测试仪的使用方法，希望可以帮助到您。
首先，准备工作。
在使用网线测试仪之前，我们需要准备好一台已经连接好网络的设备，比如电脑或者路由器。
另外，还需要一根网线，用于连接测试仪和设备。
接着，连接测试仪。
将一端网线插入测试仪上的端口，另一端插入需要测试的设备上的端口。
确保插头插入牢固，避免出现松动情况。
然后，打开测试仪。
按下电源按钮，等待测试仪启动完成。
在屏幕上可能会显示一些参数，比如连接状态、网速、延迟等信息。
根据需要，可以进行相关设置，比如选择测试模式、调整测试参数等。
接下来，进行测试。
根据测试仪的提示，进行相应的测试操作。
可以选择全面测试，也可以选择特定项目测试，比如网速测试、连接稳定性测试等。
测试过程中，可以观察测试仪的显示屏，实时了解网络连接情况。
最后，分析测试结果。
测试完成后，测试仪可能会给出相应的测试报告，包括网络连接质量、性能参数等。
根据测试结果，可以分析出网络存在的问题，并采取相应的措施进行优化。
需要注意的是，使用网线测试仪时，要注意安全问题，避免在电气设备工作时发生触电等意外情况。
另外，在测试过程中，要遵循测试仪的操作指南，确保测试操作的准确性和有效性。
总的来说，网线测试仪是一种非常实用的工具，可以帮助用户快速准确地发现网络问题，提高网络连接的质量和性能。
希望本文介绍的使用方法对您有所帮助，谢谢阅读！。
EC网络分析仪测试方法
E C网络分析仪测试方法 Hessen was revised in January 2021"E5071C网络分析仪测试方法一．面板上常使用按键功能大概介绍如下：Meas 打开后显示有：S11 S21 S12 S22 （S11 S22为反射，S21 S12 为传输）注意：驻波比和回波损耗在反射功能测试，也就是说在S11或者S22里面测试。
Format 打开后显示有：Log Mag———SWR———-里面有很多测试功能，如上这两种是我们常用到的，Log Mag为回波损耗测试，SWR 为驻波比测试。
Display打开后显示有:Num of Traces (此功能可以打开多条测试线进行同时测试多项指标，每一条测试线可以跟据自己的需求选择相对应的指标，也就是说一个产品我们可以同时测试驻波比和插入损耗或者更多的指标）Allocate Traces (打开此功能里面有窗口显示选择，我们可以跟据自己的需求选择两个窗口以上的显示方式）Cal 此功能为仪器校准功能：我们常用到的是打开后在显示选择：Calibrate （校准端口选择，我们可以选择单端口校准，也可以选择双端口校准）Trace Prev 此功能为测试线的更换设置Scale 此功能为测试放大的功能，打开后常用到的有：Scale/Div10DB/Div 为每格测试10DB，我们可以跟据自己的产品更改每格测量的大小，方便我们看测试结果Reference Value 这项功能可以改变测试线的高低，也是方便我们测试时能清楚的看到产品测试出来的波型。
Save/Recall 此功能为保存功能，我们可以把产品设置好的测试结果保存在这个里面进去以后按下此菜单Save State 我们可以保存到自己想保存的地方，如：保存在仪器里面请按 Recall State 里面会有相对应的01到08，我们也可以按SaveTrace Data 保存在外接的U盘里面，方便的把我们产品的测试结果给客户看。
网络分析仪校准步骤
RF天线调试步骤使用仪器：1．网络分析仪一台电路连接：1．仪器校准后,把铜轴头焊在PCBF上，然后通过铜轴头与仪器连接。
校准仪器:1．先按“Appl”按钮，再按“Cal”按钮。
2．选择屏幕上的“PERFORM CAL 2-PORT CAL”。
3．屏幕上显示“CAL METHOD STANDARD"“LINE TYPE COAXIAL”。
选择“NEXT CAL STEP”4．屏幕上显示“FULL 12-TERM”，选择“PATH”.5．选择“FORW ARDC PA TH（S11，S21）”。
6．选择“INCLUDE ISOLATION(STANDARD）"。
7．选择“NORMAL（1601 POINTS MAXIMUM）”。
8．屏幕显示“START…GHZ"———---设定显示的开始值“STOP…GHZ”。
—-————设定显示的结束值选择“NEXT CAL STEP”9．选择“PORT 1 CONN”,进入下一页面，选择“TYPE N（F）”,按“NEXT CAL STEP”返回上一页面。
10．选择“LOAD TYPE BROADBAND",进入下一页面，选择“BROADBAND FIXED LOAD"，设置“IMPEDANCE"为50.000Ω，按“NEXT CAL STEP”返回上一页面。
11．选择“THROUGH LINE PARAMETERS”，进入下一页面，设置“OFFSET LENGTH”为0。
0000mm，设置“THROUGH LINE IMPEDANCE”为50。
000Ω,按“NEXT CAL STEP”返回上一页面.12．选择“REFERENCE IMPEDANCE”,进入下一页面,设置“REFERENCE IMPEDANCE”为50.000Ω，按“NEXT CAL STEP”返回上一页面。
13．选择“START CAL"。
