电气识图与绘图
电气图纸的识图方法和制图规范课件
如何快速准确地阅读电气图纸？
理解电路原理
详细summary：理解电路原理是阅读电气图纸的关键。在阅读电气图纸时，需要了解电路的基本原理，包括电流的流向、电 压的传递等。通过分析电路原理，可以更好地理解电气图纸中的各个部分，以及它们之间的相互关系。
制图时如何保证图纸的清晰度和规范性？
遵循制图规范
制图时需要遵循电气工程制图的相关规范，包括图纸的幅面 、线型、字体、标注等。遵循制图规范可以保证图纸的清晰 度和规范性，使图纸易于阅读和理解。同时，遵循制图规范 也是保证电气工程质量和安全的重要措施。
02
电气图纸的识图方法
电路图的识图方法
总结词
理解电路原理
详细描述
电路图是电气图纸中最基本的一种，它表示了电气设备或元件之间的连接关系 和电路原理。在识读电路图时，需要了解电路的组成和功能，掌握各元件的作 用和工作原理，以便更好地理解电路的工作过程。
系统图的识图方法
总结词
明确系统结构
详细描述
系统图是用来表示电气系统的组成和连接关系的图纸。在识读系统图时，需要了 解系统的整体结构和各个组成部分的功能，掌握电源、控制、保护等环节的工作 原理，以便更好地理解系统的运行方式和控制逻辑。
03
电气图纸的制图规范
电路图的制图规范
电路图符号标准
电源和信号线的表示
使用标准的电气符号，如电阻、电容 、电感、继电器等，并确保符号的正 确放置。
电源线和信号线应明确区分，并标注 相应的文字说明。
连接线规范
连接线应清晰可见，避免交叉或重叠 ，对于多条连接线汇聚到一个节点的 情况，应标明节点号。
系统图的制图规范
在实际应用中如何根据电气图纸进行设备的安装和调试？
电气制图与识图
电气元件符号与表示方法
电气元件符号：用于表示电气设备和电路中的各种元件，包括电阻、电 容、电感等
表示方法：采用统一的图形符号来表示电气元件，方便阅读和交流
符号标准：遵循国际标准或国家标准的符号表示方法，确保符号的准确 性和一致性 符号识别：通过符号的形状、线条和颜色等特征，快速识别电气元件的 类型和功能
电气原理图的绘制规则：电气原理图的绘制应遵循国家或行业标准，如 线宽、线型、布局、标注等。
电气原理图的识图方法：识图时应先了解电路的组成和功能，然后按照 导线的连接关系逐一分析各部分电路的工作原理。
原理图的识图方法与步骤
熟悉电气元件的符号和标注
了解电气元件和电路的基本 知识
掌握电路分析的方法和步骤
接线图的识图方法与步骤
了解电气接线图的基本组成和符号含义 熟悉电气元件的排列和连接方式 掌握电气接线图的识图步骤和方法 结合实际电路，熟悉常见电气接线图的识图技巧
接线图实例解析
实例2：照明配电系统接线图
实例1：三相异步电动机控制 电路接线图
实例3：电动机保护装置接线 图
实例4：继电器控制电路接线 图
电气制图软件应用
常用电气制图软件介绍
AutoCAD Electrical：专门用于电气 设计的CAD软件，提供电气符号库和 强大的电气设计功能。
EPLAN Electric P8：专业的电气 CAD软件，支持电气原理图、控制柜 设计和电缆敷设等。
SolidWorks Electrical：基于 SolidWorks平台的电气CAD插件， 支持电气原理图设计和元件库管理。
电气控制电路图的绘制与识图
控制电路图的组成与绘制规则
控制电路图由主电路、控制电路和辅助电路三部分组成。 主电路是电源到电动机的大电流通路，用粗实线表示。 控制电路是控制主电路工作状态的电路，用细实线表示。 辅助电路是除主电路和控制电路以外的电路，用虚线表示。

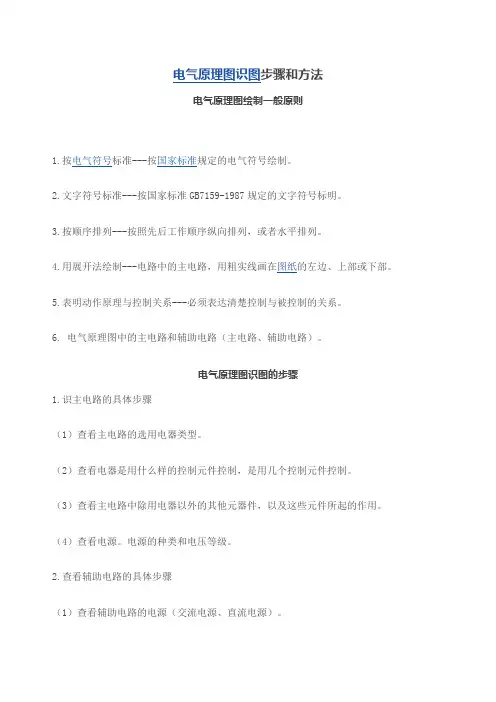

电气原理图识图步骤和方法
电气原理图识图步骤和方法电气原理图绘制一般原则2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。
3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。
4.用展开法绘制---电路中的主电路，用粗实线画在图纸的左边、上部或下部。
5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。
6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。
电气原理图识图的步骤1.识主电路的具体步骤（1）查看主电路的选用电器类型。
（2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。
（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。
（4）查看电源。
电源的种类和电压等级。
2.查看辅助电路的具体步骤（1）查看辅助电路的电源（交流电源、直流电源）。
（2）弄清辅助电路的每个控制元件的作用。
（3）研究辅助电路中各控制元件的作用之间的制约关系。
电气接线图识图的步骤和方法电气接线图绘制的基本原则（1）按照国家规定的电气图形符号绘制，而不考虑真实结构。
（2）电路中各元件位置及内部结构处理。
（3）每条线都有明确的标号，每根线的两端必须标同一个线号。
（4）凡是标有同线号的导线可以并接于一起。
（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。
（1）出入端子处理----安排在配电盘下方或左侧。
（2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。
（3）熔断器处理----安排在配电盘的上方位置。
（4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。
（5）指示灯处理----安装在容易观察的面板上。
（6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。
电气接线图的识图步骤和方法（1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。
（2）弄清楚电气原理图和电气接线图中元器件的对应关系。
电气CAD制图与识图1-4(2007)
第四节 电气图标准
一、电气图标准
电气制图标准 电气图形符号标准 项目代号、文字符号和其他标准
二、电气图标准的特点 三、与电气图有关的一些其他标准
第五节 电气制图的一般规则
一、图纸的幅面和分区 1、图面的构成及幅面尺寸 2、标题栏和明细栏 3、图号 4、图幅分区
6) 等效电路图 图1-11就属于这种图。 7）功能表图 图12-2属于这种图。 8）顺序表图 计数器状态图属于这种图。 9）时序图 图1-12属于这种图。 10）电路图 图1-6属于这种图。
第二节 电气图的分类
三、位置类图
1) 总平面图 2）安装图 3）安装简图 4) 装配图 5）布置图
第一节 信息、媒体和电气图
三、信息流与电气图种类
表示电气系统、装置和设备的功能、特性及内部 关系的电气图，在许多情况下可以根据信息流 运动状况来描述，以图示变压器工作系统为例。 这一系统由电源、开关Q、控制装置C、变压器T 构成。这一系统中，Q、T、C之间存在以下关系， 见图1-2：
第一节 信息、媒体和电气图
第三节 电气图的一般特点
一、简图是电气图的主要表达形式
ቤተ መጻሕፍቲ ባይዱ
图1-16（a）是某35KV简易变电所的断面布置图。 如果仅仅为了表示这一变电所的电气设备构成及其连接关系，则可 绘制成1-16（b）所示的电气系统图。该图具有以下特点： 1）各种电气设备和导线用图形符号表示，而不用具体的外形结构 表示； 2）各设备符号旁标注了代表该种设备的文字符号； 3）按功能和电流流向表示各电气设备的连接关系和相互位置； 4）没有尺寸标注。 类似于图1-16（b）的图称为简图。简图是用图形符号、带注释的围 框或简化外形表示系统或设备中各组成部分之间相互关系及连接关 系的一种图。 注意：简图并不是简略的图，而是一种术语。
4章电气识图和绘图讲解
识读时各图纸应协调配合阅读 对于具体工程来说，为说明配电关系时需要有配电系统
图；为说明电气设备、器件的具体安装位置时需要有平面布 置图；为说明设备工作原理时需要有控制原理图；为表示元 件连接关系时需要有安装接线图；为说明设备、材料的特性、 参数时需要有设备材料表等。这些图纸各自的用途不同，但 相互之间是有联系并协调一致的。在识读时应根据需要，将 各图纸结合起来识读，以达到对整个工程或分部项目全面了 解的目的。
1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简 图上绘制在一起的方法。 适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起 来。连接线必须为直线。 2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个 项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他 们之间关系的方法。 机械连接线可以弯折、分支和交叉。 3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项 目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之 间关系的方法。 分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。
识图与绘图
二、电气图的特点：
1、简图是电气图的主要表达方式。绝大多数电气图都采用简图形式。 2、元件和连接线是电气图的主要表达内容 。 3、图形符号、文字符号（或项目代号）是电气图的主要组成要素。 4、功能布局法和位置布局法是电气图的两种基本布局方法。 ⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的 元件功能关系，而不考虑实际位置的一种布局方法。在此布局中，将表示 对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功 能组的元件应集中布置在一起，并尽可能按工作顺序排列。大部分电气图 为功能图。 ⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局 方法。此种布局可以看出元件的相对位置和导线的走向。
电气工程CAD实践教程-变配电工程图识图与绘图(一)
项目六 变配电工程图识图与绘图(一)
型工厂。 (2) 单母线分段接线，见图6-6(b)。根据电源数目把母线分段运行。其优点是母线或母线隔离开关发生故障或检修时，负
荷可以不用全部切断。
(3) 单母线分段带旁路母线式主接线，见图6-7。其特点是把主母线用断路器分段，且有一旁路母线配合。当检修出线断路 器时，可用旁路母线供电，减少停电时间。它适用于配电线路较多、负荷较重的主变电所或高压配电所。
项目六 变配电工程图识图与绘图(一)
3. 变/配电所电气主接线图的基本应用类型 1) 装设一台变压器的变配电系统图 只有一台主变压器的变/配电所，其高压侧一般采用无母线的接线。通常有以下四种比较典型的接线方案。 (1) 高压侧采用隔离开关-熔断器的变/配电所主接线，如图6-10(a)所示。
(2) 高压侧采用户外跌开式熔断器的变/配电主接线，如图6-10(b)所示。 这两种主接线，受隔离开关和跌开式熔断器切断空载变压器容量的限制，一般只用于500 kVA及以下容量的变配电所中。
项目六 变配电工程图识图与绘图(一)
2) 双母线接线 双母线主接线见图6-8，该接线方式运行可靠灵活。两根母线互为备用，当一条母线检修或故障时不影响其他线路的正常 供电。双母线主接线适用于供电可靠性要求很高的大型工厂总降压为35～10 kV的母线系统。 3) 桥式接线 桥式主接线见图6-9，它适用于具有两回路电源进线、两台变压器的终端变电所，其特点是有一条跨接的“桥”。
项目六 变配电工程图识图与绘图(一)
(二) 电气接线图 1. 电气接线图的含义 高、低压变配电所系统图也称为电气主接线图。电气主接线(一次接线)是指由各种开关电器、电力变压器、母线、电力电 缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路，是将电气主接线中的设备用标准的图形符号和文字 符号表示的电路图。电气主接线图反映了以下三点内容： (1) 发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量。 (2) 各回路中电气设备的连接关系。 (3) 发电机、变压器和输电线路及负荷间以怎样的方式连接。 电气主接线直接关系到电力系统运行的可靠性、灵活性和安全性，直接影响发电厂、变电所电气设备的选择，配电装置的 布置，保护与控制方式的选择和检修的安全性与方便性。 2. 变配电所主接线的基本类型 变配电所主接线的基本类型主要有单母线、双母线和桥式接线三种。 1) 单母线接线 (1) 单母线不分段接线，见图6-6(a)。其优点是线路简单、使用离开关发生故障或检修时将造成客户停电。因此，单母线不分段接线仅适用于容量较小和对供电可靠性要求不高的中小
电气图识图方法和画图技巧,超给力!
电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1.系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2.电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3.安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。
安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
电气工程制图与识图基础知识(一)
电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。
电气工程制图主要包括构图和管线图两部分。
为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。
一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。
这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。
通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。
标准符号分类很广泛。
具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。
二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。
具体而言，电源是指将电能转换成其他形式的元件。
负载是指电路中获取电能的元件。
导线是电路中传递电能的元件。
开关是电气设备中一种常见的控制元件。
然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。
三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。
这些连接方式包括内部联锁、外部联锁和并联。
在内部联锁中，元件的控制引脚连接在同一元件内。
在外部联锁中，元件的控制引脚连接在不同元件之间。
并联则指多个元件连接到相同的控制信号上。
四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。
像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。
在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。
在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。
综上所述，以上是电气工程制图中的一些基础知识。
在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。
理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。
电气识图绘图课程设计
电气识图绘图课程设计一、教学目标本课程的教学目标是使学生掌握电气识图绘图的基本知识和技能，能够阅读和理解电气图纸，并能够根据要求进行简单的电气图纸绘制。
具体分解为以下三个方面的目标：1.知识目标：使学生掌握电气元件的符号和名称，了解电气图纸的种类和特点，理解电气图纸的阅读和绘制方法。
2.技能目标：培养学生能够阅读和理解电气图纸，能够根据要求进行电气图纸的绘制，培养学生运用电气识图绘图知识解决实际问题的能力。
3.情感态度价值观目标：培养学生对电气识图绘图学科的兴趣和热情，培养学生严谨、细致的学习态度，使学生认识到电气识图绘图在实际生活和工程中的重要性。
二、教学内容本课程的教学内容主要包括电气元件符号的识别和理解，电气图纸的种类和特点，电气图纸的阅读和绘制方法。
具体包括以下几个部分：1.电气元件符号的学习：使学生掌握常用电气元件的符号和名称，理解各种电气元件的功能和作用。
2.电气图纸的种类和特点：介绍常见的电气图纸种类，如原理图、接线图、平面图等，分析各种电气图纸的特点和应用场合。
3.电气图纸的阅读和绘制：教授电气图纸的阅读方法，使学生能够快速准确地理解电气图纸的内容，同时教授电气图纸的绘制方法，使学生能够根据要求进行电气图纸的绘制。
三、教学方法本课程的教学方法主要包括讲授法、案例分析法和实验法。
1.讲授法：通过教师的讲解，使学生掌握电气识图绘图的基本知识和技能。
2.案例分析法：通过分析实际案例，使学生理解和掌握电气识图绘图的方法和技巧。
3.实验法：通过实际操作，使学生掌握电气图纸的阅读和绘制方法，培养学生运用电气识图绘图知识解决实际问题的能力。
四、教学资源本课程的教学资源主要包括教材、参考书、多媒体资料和实验设备。
1.教材：选用权威、实用的教材，如《电气识图基础》、《电气绘图教程》等。
2.参考书：推荐学生阅读一些相关的参考书，如《电气工程师手册》、《电气图纸设计指南》等。
3.多媒体资料：制作课件、教案等多媒体资料，帮助学生更好地理解和掌握电气识图绘图的知识。
电气识绘图
配电系统图
识图与绘图
平面布置图
识图与绘图
控制原理图
识图与绘图
安装接线图
识图与绘图
设备材料表
识图与绘图
二、电气图的特点：
1、简图是电气图的主要表达方式。绝大多数电气图都采用简图形式。
2、元件和连接线是电气图的主要表达内容 。 3、图形符号、文字符号（或项目代号）是电气图的主要组成要素。 4、功能布局法和位置布局法是电气图的两种基本布局方法。 ⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的元件功 能关系，而不考虑实际位置的一种布局方法。在此布局中，将表示对象划分为若 干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布 置在一起，并尽可能按工作顺序排列。大部分电气图为功能图。 ⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局方法。 此种布局可以看出元件的相对位置和导线的走向。
符号
G M TC TA TR TS TV TA FU QF QS QL QK QR KM R RV RS RB C
序号
40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59
名称
电压小母线 控制小母线 事故音响小母线 预告音响小母线 闪光小母线 直流母线 电压继电器 电流继电器 时间继电器 中间继电器 信号继电器 闪光继电器 差动继电器 接地继电器 控制继电器 热继电器(热元件) 控制、选择转换开关 行程开关 微动开关 限位开关
绪论
一、电气图的分类
电气图是用各种电气符号、带注释的围框、简化的外形表示电气系统、装置和 设备各组成部分的相互关系及其连接关系，用以说明其功能、用途、工作原理、 安装和使用信息的一种图。
电气自动化制图、识图知识讲解-PPT
熔断器符号
熔断器是一种广泛应用于低压 电路或者电动机控制电路中的 最简单有效的保护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔 体与绝缘底座或者融管组合而成熔断器总成。
熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成； 另一种是由银、铜等高熔点、导电性能好的金属制成。
1.定义:图形与其实物相应要素的线性尺寸之比 2.比例有3种:原值、放大、缩小，优选1:1 3.优选比例系列
种类 原值比例 放大比例 缩小比例
优先比例 1:1 2:1 5:1 1:2 1:5
1×10 n :1 1: 2×10 n
2×10 n :1 1:5×10 n
5×10 n :1 1:10 n
注：①n 为正整数； ②有其他允许比例。 4.图纸上各视图比例相同时，在标题栏中注明比例 比例不同时，在比例特殊视图名称的下方注明比例
(a)国家标准规定的标题栏格式
一、制图基本规范
制图作业中标题栏的格式，常采用简化格式
40 888
8
(零件名称)
设计 （姓名） （日期）
制图 （姓名） （日期）
审核 （姓名） （日期）
15
25
18
(单位名称)
140
(b)简化标题栏——零件图用
材料 数量 重量 比例 图号 15
38
一、制图基本规范
4.比例
控制线路图， 它由主电路、 控制电路和照明电路三部分组成。
C620—1型卧式车床电气原理图
四、识读电气图
（1） 阅读主电路。
从主电路看， C620—1型卧式
车床有两台笼型异步电动机， 即主
轴电动机M1和冷却泵电动机M2， 它 们都由接触器KM直接控制起停， 如
10-正反转控制电路识图与绘图
授课教师：
附件
一、单选题（请将正确选项前的字母填在题后的括号内）
1、改变三相异步电动机转向的方法是( )。
A. 改变电源的相序
B. 改变电源电压
C. 改变电源频率
D. 改变电机的工作方式
2、正反转电路中热继电器的作用是（）。
A. 欠压保护
B. 短路保护
C. 过载保护
D.过电压保护
3、通过熔体的电流越大，熔体的熔断时间越（）。
A. 长
B. 短
C. 不变
二、判断题（正确的在其题干后的括号内打“√”，错误的打“×”）
1、交流接触器用字母FU表示。
（）
2、布线时，严禁损伤线芯和导线绝缘。
（）
3、要使三相异步电动机反转，只要将任意两根电源对调就能完成。
（）
答案
一、单选题
1、A
2、C
3、B
二、判断题
1、×
2、√
3、√。
电路图的解读与绘制规则
电路图的解读与绘制规则一、什么是电路图电路图是用各种电气符号、带注释的方框、简化的外形表示系统、设备、装置、元器件相互关系的电气图。
二、电路图的功能人们在安装、调试、维修和研究电气设备时，只要拿着一张图纸就可以分析电路，而不必把电路板翻来覆去地察看，看电路图不仅省时而且省力。
同样，设计电路的工作也可以从容地在纸上或计算机(俗称电脑)上进行，大大提高了工作效率。
三、电路图的分类1.强电电路和弱电电路按照工作电压电路可分为强电电路和弱电电路两种。
(1)强电电路强电电路一般指其工作电压超过交流电压36V的电路，如家庭中的电灯、台灯、吸油烟机、电饭锅、电热水器、取暖器、电冰箱、空调器、洗衣机等电器，均为强电电气设备。
(2)弱电电路弱电电路通常被人们称为电子电路，它一般是指供电电压不足36V (交流电压)的电路，如电视机、彩色显示器、音响、电磁炉等电气设备的主板电路，以及电脑控制型电冰箱、空调、洗衣机、小家电的电脑板电路，均为弱电电路。
目前，许多电子产品不仅包括强电电路，还包括弱电电路，比如彩色电视机的开关和显像管消磁电路就属于强电电路，而主板电路就属于弱电电路。
2.电路图按功能分类电路图按功能可分为原理图、方框图、接线图和印制板图等。
(1)原理图原理图就是用来体现电路的工作原理的一种电路图，又被称为“电路原理图或电原理图二这种电路图直接体现了电路的结构和工作原理，主要用于设计、分析电路。
分析电路时，通过识别图纸上所画的各种电路元器件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。
因此，原理图除了详细地表明电路的工作原理外，还可以用来作为采集元器件、制作电路的依据。
(2)方框图方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图.从根本上讲，这是一种特殊的原理图。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路全部的元器件和它们的连接方式，而方框图只是简单地将电路按功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
电气制图和识图
电气制图和识图一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
电气图纸的识图方法和制图规范
三、电气图的识图方法
<一>. 熟悉电气图例符号，弄清图例、符号所代表的内容。
电气符号主要包括: • 文字符号 • 图形符号 • 回路标号
1.文字符号 电气技术文字符号在电气图中一般标注在电气设备、装置和
元器件图形符号上或者其近旁，以表明设备、装置和元器件的名 称、功能、状态和特征。 • 表示电气设备、装置和电气元件的种类名称 如：“R”——表示电阻器类，“S”表示开关选择器类等 • 表示电气设备、装置和电气元件的功能、状态和特征 如：“启动（START）”—ST，“停止（STOP）—STP,”
暗敷设在墙内
WC
沿天棚或顶板面敷设 CE
暗敷设在屋面或顶板内 CC
吊顶内敷设
SCE
地板或地面下敷设
F
图3.3 常见标注符号
配电线路标注
例： DL2-YJV22-0.6/1kV-2（3×120+2×70）SC80-WS3.5
该配电线路编号为DL2（动力配电线路），线路型号为交联聚乙烯绝缘、聚氯 乙烯内护层、双钢带铠装、聚氯乙烯外护套铜芯电力电缆，额定电压0.6/1kV， 回路包含两条并联电缆，每条电缆包含3条截面面积为120mm2 的相线，1条 截面面积为70mm2 的N线和1条截面面积为70mm2 的PE线，采用穿焊接钢管 沿墙面敷设方式，焊接钢管直径为80mm，线路安装高度距地面3.5m。
“2TV’’的 回路标号用621～629等。
(4)某些特定的交流回路(如母线电流差动保护公共回路、绝缘监察电压表的公 共回路等)给予专用的标号组。
<二>. 针对一套电气施工图，一般应先按以下顺序阅读，然后再对某 部分内容进行重点识读
1.看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的 规格、型号、参数等，掌握该系统的组成概况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3）指引线
a）指引线末端需伸入被注释对象的轮廓线内时，用一黑点表示； b）指引线末端恰好指在被注释对象的轮廓线上时，用普通箭头表示； c）指引线末端指在不用轮廓图形表示的电气连线上时，用一短斜线表示。
9
4）围框:当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时， 可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部 分可加双点划线。 注意：围框用点划线表示，有规则的形状，不应与任何元件符号相交。
若要表示元器件和关联部分所在位置，只需在元器件的符号旁标注和关 联部分所处支路的编号即可。
机床控制线路的电路编号
元器件的电路编号
某机床电气控制原理图
3.电气图的布局
1）电路和元件的布局 功能布局法
功能布局法是指电气图中不考虑电路或元件的实际位置，只考虑电 路或元件所实现的功能的布局方法。在这种布局中，可以将表示对象分 成若干个功能组，按照因果关系、动作顺序、功能联系等从左到右或从 上到下布置；为了强调并便于看清其中的功能关系，每个功能组的元件 应集中布置在一起，并尽可能按工作顺序排列。
5
图纸幅面 由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4。
基本幅面尺寸
幅面代号
A0
A1
A2
A3
A4
尺寸（b×d） 841×1189 594×841 420×594 297×420 210×297
边宽（c）Biblioteka 1010105
5
装订册边宽 （a）
25
25
25
25
25
6
当需要较长的图纸时，应采用下表所规定的幅面。
符号
L
U BP BT F HY HG HR HW HB EL GB EH EH HA VD V VT RP
序号
60
61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78
名称
按钮
合闸按钮 分闸按钮 试验按钮 合闸线圈 跳闸线圈
接线柱 连接片 端子板（排）
图幅分区示意图
图幅分区后相当于建立了一个坐 标，分区代号用该区域的字母和阿拉伯 数字表示。如在左图中，继电器线圈区 号为B5，电阻的区号为C5。
12
电路编号
电路编号法是对图样中的电器或分支电路用数字按序编号。若是水平布 图，数字编号按自上而下的顺序；若是垂直布图，数字编号按自左而右的顺 序。数字分别写在各支路下端。
a)中，发电机的励磁机GS的符合小于主发电机G的符号，以便 表明励磁机的辅助功能。b)中，具有“非”输出的逻辑“与”元 件的符号被放大了，以便填入补充信息“AB123”。
31
5）符号取向
为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可
以将符号旋转或成镜像放置，如图所示的晶体三极管、电位器的图形符号都是等
插座 插头 电流表 电压表 有功电表 无功电表 有功功率表 无功功率表 功率因数表 频率表
符号
SB
SBC SBS SBT YC YT X XB XT XS XP PA PV PJ PJR PW PR PPF
PF 35
二、电气图和连接线的表示方法
36
1.电路的多线表示法和单线表示法
a.多线表示法：每根连接线或导线各用一条图线表示的方法。 用多线表示法绘制的图，能详细地表达各相或各线的内容，尤其是在各相
17
2）图线的布局 表示导线、信号通路、连接线等的图线一般应为直线，即横平竖直，
尽可能减少交叉和弯折。
水平布局：将表示设备和元件的图形符号按横行布置，使得其连接线一般成水 平方向。
是电气图 中图线 主 要的布置
形式
18
垂直布局：是将表示设备或元件的图形符号按纵向排列， 连接线成垂直方向。
19
34
电气设备常用的文字符号
序号
21
22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39
名称
电感器、电抗器
变频器 压力变换器 温度变换器
避雷器 黄色指示灯 绿色指示灯 红色指示灯 白色指示灯 蓝色指示灯
照明灯 蓄电池 加热器 光指示器 声音报警器 二极管 三极管 晶闸管 电位器
无线电接收机的框图
15
S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。 如不按这一顺序阅读则很难读懂。
a） 水平布局
(b) 垂直布局
16
位置布局法
位置布局法是指电气图中元件符号的布置与该元件实际位置基 本一致的布局方法。
＋A和＋B两位置间导线互连接 线图，虽然（a）图为水平布置， （b）图为垂直布置，但是＋A和＋ B的相对位置是不能改变的。
1）一般符号： 指用来表示一类产品或此类产品特征的一种简单符号。一般 符号可直接应用，也可加上限定符号使用。
（a）电阻器（b）电容器 （c）电感器（d）熔断器 （e）开关 （f）二极管 （g）晶体管 （h）扬声器 （i）插头与插座
常用元件的一般符号
22
2） 符号要素： 指一种具有确定意义的简单图形，通常表 示器件的轮廓或外壳，符号要素必须同其他图形符号组合，以 构成表示一个设备或概念的完整符号。
或各线内容不对称的情况下，宜采用这种方法。 b.单线表示法：两根或两根以上的连接线或导线，只用一条线表示的方法。
围框表明两个 接触器的触点 数量及作用
10
用点划线表示－ A单元内包含的 元件类型及数量
用双点划线表示－B 单元在功能上与－A 单元有关，但不安装
在该单元内。 11
2、图中位置的表示方法
图幅分区
为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂 的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边 加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内 竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。见下图。
电阻器
压敏电阻器
启动电阻器 制动电阻器
电容器
符号 G M TC TA TR TS TV TA FU QF QS QL QK QR KM
R
RV
RS RB C
序号 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
55
56
57 58 59
名称 电压小母线 控制小母线 事故音响小母线 预告音响小母线 闪光小母线
效的。
但是，图形符号旋转或成镜像放置后，原符 号的文字标注和指示方向不得倒置。
图形符号旋转或成镜像放置 a) 晶体管 b）电位器
文字和指示方向标注示例 32
B、文字符号
是电气图中的电气设备、装置、元器件的种类字母代码和功 能字母代码。
基本文字符号
单字母符号：国家标准将它们划分为23个大类，每个大类用 一个大写拉丁字母表示（“I”、“J”、“O”除外）。如 “R”表示电阻器类，“S”表示开关选择器类等。
1）符号表示的工作状态
所有的图形符号，均按无电压、无外力作用的正常状态示出。例如，继电器、接触 器的线圈未通电，开关未合闸，手柄置于“0”位，按钮未按下，行程开关未到位等。
2）符号的选择
在图形符号中，某些设 备元件有多个图形符号，选 用图形符号时，应遵循以下 原则：尽可能采用优越选形 ；在满足需要的前提下，尽 量采用最简单的形式；在同 一图号的图中使用同一形式 。
26
电力系统一次回路部分常用电气设备的图形符号
27
二次回路常用标准图形文字符号
过电流继电器
延时闭合常开接点
常开按钮
常开接点（动合） 低电压继电器 常闭接点（动断）
延时断开常开接点 延时闭合常闭接点
常闭按钮 自动复归按钮
过电压继电器
延时断开常闭接点
电喇叭 信号灯 蜂鸣器
电铃
28
图形符号应用的几点说明：
表示电气设备、装置 和元器件的种类名称
双字母符号：由一个表示种类的单字母符号与另一个表示同
一类电气设备、装置和元器件的不同用途、功能、状态和特 征的字母组成，种类字母在前，功能名称在后。如“T”表 示变压器，“TA”表示电流互感器，“TV”表示电压互感 器。
辅助文字符号 表示电气设备、装置 和元器件以及线路的
三相电力 变压器
对于比较简单的简图，尤其是对于用单线表示法绘
制的概略图，可使用一般符号或简化形式的符号，如图
a)所示；对于比较详细的简图，可在一般符号的基础上
补充某些限定符号，如图b)中加入表示绕组连接方法的
限定符号（Y/Y）；对于电路图，则必须使用完整形式
的图形符号，如图c)中示出了绕组、端子及其代号（IU
约b/3
约b/3
约b/3
应用范围
基本线，简图主要内容用线，可 见轮廓线，可见导线 辅助线、屏蔽线、机械连接线、 不可见轮廓线，不可见导线、 分界线，结构图框线、功能图框 线、分组图框线 辅助围框线
图线宽度:在图纸或其他相当媒体上的任何正式文件的图线宽度不应小于0.18mm， 线宽选择范围为：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0，图线如果用两 种或两种以上宽度，粗线对细线宽度之比应不小于2:1.
g）断路器图形符号 h）隔离开关图形符号
i）负荷开关图形符号
一般符号与限定符号组合示例
24
（b）符号要素+一般符号
符号要素与一般符号组合示例
a) 保护接地 b) 符号要素 c) 一般符合-接地符号
25
（c）符号要素+一般符号+限定符号
符号要素、一般符号与限定符号组合示例 a) 自动增益控制放大器 b) 符号要素 c) 放大器的一般符号 d) 自动控制的限定符号
