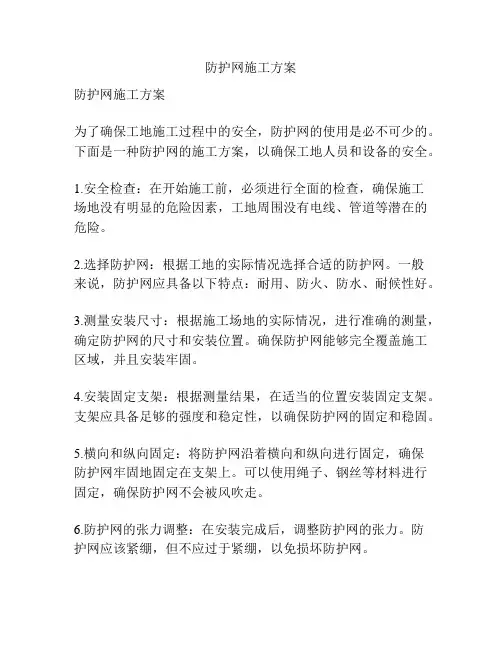

防护网施工方案78405

大竹林组团A区横五支路西段道路及

配套工程

施工范围围挡方案

工程概况

大竹林组团A区位于重庆北部新区西南部，西与嘉陵江相邻，北部为礼嘉组团，东侧为人和组团。横五支路西段位于金通大道左侧，南北走向，距离青堡立交约250m，本项目为大竹林组团路网中的重要联络线路之一。

大竹林组团A区横五支路西段道路及配套工程包含两条路：横五支路西段与一号路，两条道路总长1.151km。

横五支路西段：道路呈南北走向，位于青堡立交西侧约250m，标准路幅宽度为26m，城市支路，起点接横四路，终点至上跨金州大道桥梁处，其中上跨金州大道桥不含在本次设计范围内。本次设计范围为：K0+046.030至K0+920段，全长0.874km。

一号路：道路呈东西走向，标准路幅宽度为16m，城市支路，设计起点接横五支路西段交叉口，设计终点处下穿金通大道，道路总长度约为0.278km。

施工围挡线路图（下图红色闭合线）：全长2392.4m。

1.工作范围

本工程所占施工范围线。

2 防护围挡

本工程防护围挡采用隔离网栏结构，严格遵守国家有关技术规范及有关规定。

3 安装布置

沿施工范围线设置且立柱水平间距3m。

4 安装

（1）施工放样。根据设计文件中隔离设施的横断面位置、实际地形及地物条件确定出控制立柱的位置，进行必要的场地清理、定出立柱中心线，测量立柱的准确位置，做出标记。由于实际的征地边界常呈现锯齿形状，在征地界以内，隔离网栏布设时可以做成弧形折线，弧形折线与锯齿型征地界的内侧相切，增强其美观性，以减少网片的异型定制，便于施工及安装。

（2）测量各立柱基础标高，保证安装后隔离网栏顶面的平顺和美观。阶梯状设置段，测出台阶的高度以确定立柱的高度。

（3）在放样和定位工作完成的基础上，开挖基坑，基坑开挖到结构要求深度后，将基底清理干净，经检验合格后，方可进行下道工序。

（4）立柱基坑混凝土施工现场浇筑，将立柱放入坑内，正确就位，用临时支撑进行固定，用靠尺测量立柱垂直度，用卷尺量立柱标高及立柱间距，在确认符合设计要求后，进行混凝土浇筑。立柱的埋设分段进行：先埋设两端的立柱，然后拉线埋设中间的立柱。控制立柱与中间立柱的平面投影在一条直线上，不得出现参差不齐的现象。在施工过程中严格检查立柱就位后的垂直度和立柱高度，以保证网片的安装质量和隔离网栏安装完毕后的整体美观效果。

（5）立柱基础混凝土强度达设计强度的70%以后，方可进行网片安装。立柱及隔离网的制造加工要求在工厂集中制作完成，以保证加工制作的质量。网片安装后要求网面平整、无明显的凹凸现象，框架与立柱连接牢固，框架整体平顺美观。

（6）网片安装完毕后，立柱基础周围均进行最后压实处理。

5 验收和安全保证措施

5.1质量控制和检查和验收

（1）立柱基础混凝土强度、尺寸必须满足设计要求。

（2）隔离网栏的连接件按设计图纸要求正确连接就位，并采用防盗螺栓拧紧固定。

（3）隔离网栏的封闭应密实、牢固，不出现缺口。

（4）隔离网栏与施工范围线走向一致，顺直、流畅，纵坡起伏自然、美观。

（5）混凝土基础尺寸和埋深、立柱的垂直度和柱间距、网面高度和基础的强度等级符合设计文件的规定。

（6）金属网片无明显变形及脱焊、虚焊，表面无气泡、裂纹、疤痕、折叠等缺陷，网片颜色一致、防腐材料不脱落。

5.2 安全保证措施

（1）所有参加运输、拼装、安装、焊接、吊装的施工人员在施工前，进行安全

交底，提高安全意识，遵守有关安全制度。

（2）各种设备、材料和废料特别是油品及其它易燃易爆物品按指定地点放置。易燃物堆放处及设备安装部位，配置足够的灭火器材。

（3）工作现场水、气、风、电源、氧气、乙炔、焊机等按规定布置。

（4）临时加热和照明等用电设施按规定接线，并由专人负责。

（5）施工场地要整洁，要有安全施工通道，严禁乱堆放杂物，文明施工，文明作业。

（6）操作人员持证上岗，严禁违章作业，杜绝酒后作业。

（7）设备、材料吊装，由专人指挥，吊装用的钢丝绳、卸扣等认真挂装，且仔细检查，正式吊装前，进行试吊。

（8）焊接和切割时，穿好防护用具，防止烧、烫伤，焊接狭窄处要搞好通风，防止缺氧及有毒气体浓度上升，危害人体安全。雨天不得进行露天焊接施工。

（9）施工现场及通行区域有足够照明，在潮湿环境场所作业，照明电源不得大于36V。

（10）现场及工地入口设置安全生产标识牌和标语。

（11）所有移动式电动机具，进行绝缘电阻、电缆外泡沫层、开关、插头及机身的安全检测，合格后列表登记，才允许使用。

6 施工资源配置

6.1 隔离网栏安装的工器具配置

隔离网栏安装的工器具配置表表1

8.12.6.2 劳动力组合

劳动力组合情况见表8.12-3。

隔离网栏安装劳动力组合表表2
