弹簧操作机构

合集下载

CT19BW型弹簧操作机构

CT19BW型弹簧操作机构
概述：
CT19BW(N)型弹簧操作机构是在元CT19型弹簧操作机构的基础上，针对35kV真空断路器进行加强、改进和完善的，其机械强度、稳定性及可靠都有较大的提高。

CT19BW型可供操动各种户外柱上式35KV真空开关柜(ZW7)，其性能符合GB1984《交流高压真空断路器》和本产品《技术条件》的要求，各项指标均达到和超过“IEC”标准。

机构合闸弹簧的储能方式有电动机储能和手动储能两种；分闸操作有分闸电磁铁、过电流脱口电磁铁及手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。

4、脱扣的组合及代号：110、100、111、114、1114、400
安装位置示意图：。

断路器液压弹簧机构结构原理及检修工艺

工作模块的活塞杆以及缓冲套组成了集成式多级缓冲系统，可使断路器分、合闸末端速度平稳降下来，操作震动冲击很小。
1、工作缸缸体 2、合闸侧套 3、合闸缓冲套 4、活塞杆 5、组合密封圈 6、分闸缓冲套 7、分闸侧套
1 2 3 4 5 67
工作原理
功能
油泵电机打压，油泵将低压油箱的油打压至储能缸，储能缸活塞向下运动压缩碟形弹簧进行储能。碟形弹簧的力特性平滑，使得操动机构拥有更优的操作特性，碟形弹簧与行程限位开关相连并受其控制，限位开关可以发出机构的补压、闭锁、报警等信号。完整的操作循环为：O-CO-CO，CO-CO，O-CO，CO和O。
图1：机芯结构组成
图2：扩展型机芯
1.辅助开关连接结构 2.连接支架 3.辅助开关 4.携动件 5.耦合件
1.充压模块 2.储能模块 3．工作模块 4.控制模块 5.监测模块 6.充油接头 7.油标 8.泄压手柄 9.底板（5型） 10.底板（2型） 11.防凝加热器 12.塑料外壳 13.连接盖 14.运输端盖 15.开关位置指示
手动泄压杆
碟簧储能状态指示器自动安全压力泄压装置碟簧行程开关
高压泄压阀
控制模块
控制模块是一个两级阀控制系统，由分/合电磁阀和主换向阀组成。
通过控制工作缸合闸侧的压力来决定操作机构的分合闸。控制模块内置分、合闸调速截流阀来控制操动机构的速度。内置测压接头用于出厂的压力监测。
合闸电磁阀
当油泵打压, 储能缸压缩碟簧时支板恢复垂直状态不再卡住活塞导向块，机构可正常操作。
工作模块
工作模块是液压机构的主体部分，主要由工作缸和活塞杆构成，通过活塞杆的往复动作带动断路器分、合闸。
工作缸是操动机构的核心组件, 工作缸体由高强度航空用铝合金制造, 通过硬质阳极氧化及衍磨提高其耐磨性, 工作缸提供与其它模块的连接界面, 是整个机构的基础.

国产弹簧操动机构(CTB-1、CT30—126G)的分析及应用

张继红
新东北电气集团高压开关有限公司摘要：本文主要讨论了国产弹簧操动机构（ＣＴＢ－１、ＣＴ３０ — １２６Ｇ）的特点、结构及工作原理等。关键词：国产弹簧操动机构分闸操作合闸操作自动重合闸
一
、
简述
近年米．由于社会经济的快速发展．人民生活水平的大幅度提高．对用电量的需求也迅速增加．随着电力系统工作ቤተ መጻሕፍቲ ባይዱ电压的提
高和输电容量的增加，开发高电压、大容量ＳＦ６断路器给高压开关制造厂提出了许多理论和技术问题为了适应市场需求．经过进一步研发．我公司１２６ｋＶ断路器本体已具备开断４０ｋＡ的能力．机构选用德国ＡＢＢ机构但由于市场倾向于选用弹簧机构．并且德国ＡＢＢ机构价格昂贵．生产周期长．我公司经常受到资金不足及交货期不及时的影响因此更好的选用具备４０ｋＡ开断能力的国产弹簧操动机构是势在必行的。在此情况下．我公司与陕西得瑞及陕西凌宇公司共同合作开发了具备４０ｋＡ开断能力的国产弹簧机构
二、国产弹簧机构（ＣＴＢ一１、ＣＴ３０ — １２６Ｇ）的分析及应用
４．工作原理４．１合闸弹簧储能
１．配同产弹簧操作机构的额定参数：

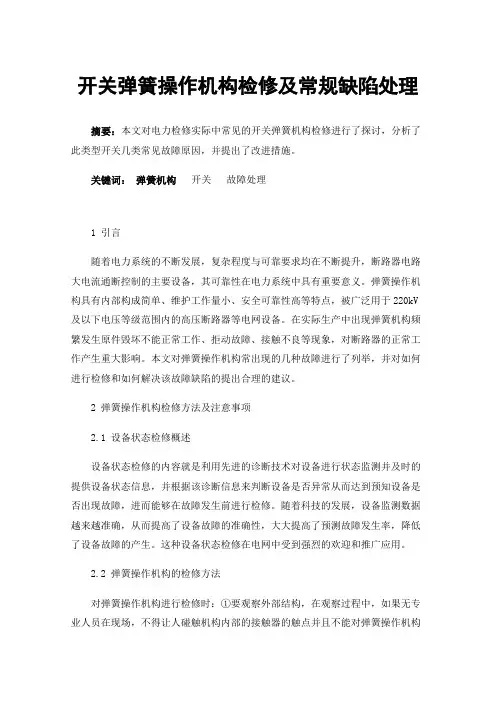

开关弹簧操作机构检修及常规缺陷处理

开关弹簧操作机构检修及常规缺陷处理摘要：本文对电力检修实际中常见的开关弹簧机构检修进行了探讨，分析了此类型开关几类常见故障原因，并提出了改进措施。

关键词：弹簧机构开关故障处理1 引言随着电力系统的不断发展，复杂程度与可靠要求均在不断提升，断路器电路大电流通断控制的主要设备，其可靠性在电力系统中具有重要意义。

弹簧操作机构具有内部构成简单、维护工作量小、安全可靠性高等特点，被广泛用于220kV 及以下电压等级范围内的高压断路器等电网设备。

在实际生产中出现弹簧机构频繁发生原件毁坏不能正常工作、拒动故障、接触不良等现象，对断路器的正常工作产生重大影响。

本文对弹簧操作机构常出现的几种故障进行了列举，并对如何进行检修和如何解决该故障缺陷的提出合理的建议。

2 弹簧操作机构检修方法及注意事项2.1 设备状态检修概述设备状态检修的内容就是利用先进的诊断技术对设备进行状态监测并及时的提供设备状态信息，并根据该诊断信息来判断设备是否异常从而达到预知设备是否出现故障，进而能够在故障发生前进行检修。

随着科技的发展，设备监测数据越来越准确，从而提高了设备故障的准确性，大大提高了预测故障发生率，降低了设备故障的产生。

这种设备状态检修在电网中受到强烈的欢迎和推广应用。

2.2 弹簧操作机构的检修方法对弹簧操作机构进行检修时：①要观察外部结构，在观察过程中，如果无专业人员在现场，不得让人碰触机构内部的接触器的触点并且不能对弹簧操作机构进行储能操作。

通过观察来尝试确定设备出现故障的位置，若弹簧机构外部无明显异常，有可能是其机构内部发生故障，有可能是弹簧操作机构内部生锈腐蚀卡涩或分闸缓冲器漏油等故障，这是可通过近距离的仔细观察机构外部异常运行现象然后进行深入分析从而确定该机构内部的故障发生的位置；②通过对机构外部的气味进行判断，若周围有烧糊的气味，可能是保护插件或者断路器分（合）闸线圈等内部烧坏，在明确原因后，可进一步的对元器件进行检查时以确定故障发生的位置；若通过以上方法仍没有确定故障位置，可以对断路器的分合闸做试验，观察该弹簧机构分别在分合闸的状态下的运行情况，可以快速的判断是否是断路器出现合后即分的故障缺陷；③除通过对外部机构直接判断外，也可以使用万用表测量来快速的找出故障的发生原因。

弹簧操作机构常见故障现象原因及预防讲义

3.电动储能接线只能为: 在2007.4月以前生产的BLK222机构正极或火线接450/451端子;负极或零线接465/466端子；在2007.4 月以后生产的BLK222机构正极或火线接450端子;负极或零线接460端子,储能控制电源正极接603端子，负极接613端子。严禁将储电源接在其他任何端子上.
满能的情况下合闸造成的。此时将机构恢复正常分闸位置（即进行手动释放能量恢复
至分闸位置）即可正常投运。
© CNTHB hao wang- 2020/11/4 P29
BLK222机构
BLK222机构半分半合的处理： 1. 将机构手动释能底板打开，手动/电动转换开关Y7的小钮弹开，机构处于手动储能状态。
© CNTHB hao wang- 2020/11/4 P23
BLK222机构
BLK222机构半分半合
现象：1.开关分合闸指示牌在半分半合位置； 2.机构合闸拐臂头处于如下图红线范围内；且分闸拐臂头未被分闸挚
子的滚轴保持住
合闸拐臂头
分闸拐臂头
© CNTHB hao wang- 2020/11/4 P24
© CNTHB hao wang- 2020/11/4 P2
BLG1002A机构
BLG1002A弹簧操作机构--机械闭锁（半分半合）
现象：1.闭锁盘与机械闭锁杆相互顶死（如图片1） 2.合闸拐臂处在合闸挚子滚轴下方（如图片2）
© CNTHB hao wang- 2020/11/4 P3
分闸线圈
合闸线圈
BLG1002A机构
BLG1002A机构分合闸线圈烧毁原因： 1. 在做低电压测试时，连续给线圈加压直到挚子动作，容易造成
线圈长期带电出现烧灼迹象或烧毁； 2. 在做传动或测试试验时，因设备原因或回路有虚接现象，造成

弹簧操作机构的作用!民熔教授分享!超重要!

弹簧操作机构的作用！民熔教授分享！超重要！
民熔弹簧操动机构由弹簧储能、合闸检修、分闸检修和分闸四部分组成，零件数量大（约200个）。

机构中弹簧伸缩所储存的能量用于控制断路器的闭合和断开。

民熔弹簧储能通过储能电机减速机构的动作来实现，断路器的合、分动作由分合闸线圈控制。

因此，断路器合分操作的能量依赖于弹簧储存的能量，与电磁力无关，因此不需要过大的分合电流。

民熔弹簧操作机构的优点如下：
开关电流不大，不需要大功率操作电源；
可远程储能、电动合分，也可就地手动储能、手动分闸。

因此，当操作电源消失或操作机构拒不动作时，也可进行手动合分操作；
开关动作速度快，不受电源电压变化的影响，能快速自动重合闸；
储能电机功率低，可用于交流和直流；
民熔弹簧操作机构可使能量传递获得最佳匹配,并使各种开断电流规格的断路器通用同一种操作机构,选用不同的储能弹簧即可,性价比优。

民熔弹簧操作机构的缺点主要有:
结构比较复杂,制造工艺复杂,加工精度要求高,制造成本比较高;
操作冲力大,对构件强度要求高;
容易发生机械故障而使操作机构拒动,烧毁合闸线圈或行程开关;
存在误跳现象,有时误跳后分闸不到位,无法判断其合分位置;分闸速度特性较差。

断路器弹簧操作机构

浅谈断路器弹簧操作机构【摘要】本文主要论述了vg1型断路器弹簧操作机构的构成和动作原理，并介绍了弹簧机构在生产和维护中的注意事项以及事故分析与处理方法，可供设计人员和调试、维护人员参考。

【关键词】弹簧操作机构动作原理维护故障分析处理方法断路器由本体和操作机构组成，操作机构是用来使断路器合闸、并使断路器保持在合闸状态且能迅速使断路器分闸的装置，它对断路器的输出特性有着至关重要的影响。

它由储能单元、合闸单元及分闸单元等构成。

1 弹簧机构的特点与结构按合闸所用能源的不同，操作机构可划分为电磁机构、弹簧机构、液压机构和气动机构。

目前35kv及以下断路器主要使用的是弹簧机构。

弹簧操动机构是利用储能的弹簧为动力使开关实现合闸动作。

它可采用人力或小功率交、直流电机来驱动，因而合闸功基本不受外界因素〔如电源电压、气源气压、液压源液压〕的影响，既能够获得较高的合闸速度，又能够实现快速自动重复合闸操作；另外，与电磁操动机构相比，弹簧操动机构成本低，价格便宜，是真空断路器中最常用的一种操动机构，其生产厂家也比较多[1]。

2 弹簧机构的组成弹簧机构尽管种类较多，但一般有由储能单元，合闸单元，分闸单元，本体组成，下面以vbi弹簧机构为例[2]，说明如下，见图1：2.1 储能单元储能机构单元位于左侧板和中间隔板之间，为一级齿轮减速机构。

储能既可由储能电动机自动进行，也可用往复摇动储能的手柄进行手动储能，储能状态指示器显示当前的储能情况。

作为自动重合闸顺序的先决条件，操作机构在一次合闸操作后，由储能电动机进行再储能。

2.2 合闸单元合闸单元也位于左侧板和中间隔板之间，主要包括合闸电磁铁、合闸半轴、合闸挚子轴、凸轮等，见图3。

合闸动作原理：当按下手动合闸弯板8或起动合闸电磁铁9，合闸半轴1逆时针转动，合闸挚子6解锁，脱扣机构释放预先已储能的弹簧能量，通过凸轮4撞击主轴拐臂滚轮，直接驱动主轴转动，并通过大连板带动绝缘拉杆，真空灭弧室内的动触头由绝缘拉杆带动向上运动，直到触头接触为止，同时触头弹簧被压紧，以保证主触头有适当的接触压力，在合闸过程中分弹簧也同时被拉伸储能[3]。

断路器弹簧操作机构原理

断路器弹簧操作机构原理
断路器弹簧操作机构是在断路器中使用的一种开启和关闭电路的装置，它的原理是通过弹簧的弹性能量，实现对开关的控制。

具体原理如下：
1.弹簧存储能量：断路器弹簧操作机构中的弹簧会被预先压缩，使其具有弹性能量。

2.启动机构：在需要关闭或打开断路器时，先通过启动机构切
断或连接控制电路。

3.释放弹簧能量：启动机构释放时，弹簧的弹性能量会驱动机
构的运动，进而打开或关闭断路器。

4.机械连接：弹簧操作机构与断路器的机械连接，使弹簧的运
动能够直接影响断路器的状态。

5.装置复位：当要复位断路器时，通常需要使用手动装置将压
缩的弹簧重新装入操作机构中，准备下一次操作。

断路器弹簧操作机构的原理充分利用了弹簧的弹性能量，通过合理的机械连接和启动机构来实现对断路器的操作。

这种机构具有结构简单、可靠性高、操作力小等优点，在电力系统中得到广泛应用。

弹簧操作机构的原理!民熔电工告诉你有多简单!

弹簧操作机构的原理！民熔电工告诉你有多简单！民熔弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。

民熔弹簧的储能借助电动机通过减速装置来完成,并经过锁扣系统保持在储能状态。

开断时,锁扣借助磁力脱扣,弹簧释放能量,经过机械传递单元使触头运动。

民熔弹簧操动机构结构简单,可靠性高,分合闸操作采用两个螺旋压缩弹簧实现。

储能电机给合闸弹簧储能,合闸时合闸弹簧的能量一部分用来合闸,另一部分用来给分闸弹簧储能。

合闸弹簧一释放,储能电机立刻给其储能,储能时间不超过15s(储能电机采用交直流两用电机)。

运行时分合闸弹簧均处于压缩状态,而分闸弹簧的释放有-独立的系统,与合闸弹簧没有关系。

这样设计的民熔弹簧操动机构具有高度的可靠性和稳定性,既可满足0-0.3sec-C0-180 sec-C操作循环,又可满足CO-15sec-CO操作循环,机械稳定性试验达10000次。

1.1CT20民熔弹簧操动机构动作原理CT20型民熔弹簧操动机构(图1、图2、图3)利用电动机给合闸弹簧储能,断路器在合闸弹簧的作用下合闸,同时使分闸弹簧储能。

储存在分闸弹簧的能量使断路器分闸。

1.1.1分闸动作过程图1所示状态为开关处于合闸位置,合闸弹簧已储能(同时分闸弹簧也已储能完毕)。

此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力,但在分闸触发器和分闸保持掣子的作用下将其锁住,开关保持在合闸位置。

分闸操作(图1、2)分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器,分闸触发器以顺时针方向旋转并释放分闸保持掣子,分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A,分闸弹簧力使主拐臂逆时针旋转,断路器分闸。

1.1.2合闸操作过程图2所示状态为开关处于分闸位置,此时合闸弹簧为储能(民熔分闸弹簧已释放)状态,凸轮通过凸轮轴与棘轮相连,棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩,但合闸触发器和合闸弹簧储能保持型子的作用下使其锁住,开关保持在分闸位置。

弹簧操作机构的基本动作原理

弹簧操作机构的基本动作原理合闸弹簧和跳闸弹簧是独立的，储能机构一般只给合闸弹簧储能，而跳闸弹簧一般是靠断路器合闸动作储能.在合闸回路中串联有开关储能接点，也就是说开关未储能就不能进行合闸。

但分闸回路中没有串联有开关未储能接点。

所以就算开关未储能，也可以跳开。

（注意：这里的开关未储能指的是合闸弹簧未储能，而分闸弹簧未储能是没有接点出来的）。

在断路器断开时，分闸弹簧是还没储能的，而合闸弹簧已储能。

合闸时，合闸弹簧释放能量，合闸同时给分闸弹簧储能。

以确保开关在合上的时候能跳开。

合闸弹簧释放完能量时（开关刚合上），电机开始给合闸弹簧储能，这个大概需要十秒钟，此时就算合于故障，因为分闸弹簧已储能，所以能跳开。

这也说明在手合于故障时，开关能马上跳开，但这种跳开之后不能马上再次重合（需要区别于重合闸），因为合闸还没储能，要等储能结束后才能再次送电。

而如果是开关本来是合上的，此时开关的合闸弹簧和分闸弹簧都已储能。

有故障时，分闸弹簧释放能量分闸。

再过1秒左右，（由于合闸弹簧已储能）合闸弹簧释放能量进行合闸。

而在合闸结束的时候，分闸弹簧已储能结束，但合闸弹簧还没有储能好。

如果这次合闸于故障，由于分闸弹簧以储能结束，所以开关能马上跳开。

但跳开之后就不能再次马上合上了，需要等到合闸弹簧储能结束以后才行（一般开关需要30秒后才行，但我们实际情况就要等事故处理完毕后，才能重新再次试合）ZN63—12(VS1)型户内交流真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.VS1真空断路器的详细说明1、概述: ZN63—12(VS1)型户内交流真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.2、结构特点: 断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜.3、工作原理: 断路器合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字. 4、防误连锁: 合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止手动合闸. 5、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定. 6、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.。

弹簧操作机构的基本动作原理

但分闸回路中没有串联有开关未储能接点。

所以就算开关未储能，也可以跳开。

（注意：这里的开关未储能指的是合闸弹簧未储能，而分闸弹簧未储能是没有接点出来的）。

在断路器断开时，分闸弹簧是还没储能的，而合闸弹簧已储能。

合闸时，合闸弹簧释放能量，合闸同时给分闸弹簧储能。

以确保开关在合上的时候能跳开。

合闸弹簧释放完能量时（开关刚合上），电机开始给合闸弹簧储能，这个大概需要十秒钟，此时就算合于故障，因为分闸弹簧已储能，所以能跳开。

而如果是开关本来是合上的，此时开关的合闸弹簧和分闸弹簧都已储能。

有故障时，分闸弹簧释放能量分闸。

再过1秒左右，（由于合闸弹簧已储能）合闸弹簧释放能量进行合闸。

而在合闸结束的时候，分闸弹簧已储能结束，但合闸弹簧还没有储能好。

如果这次合闸于故障，由于分闸弹簧以储能结束，所以开关能马上跳开。

但跳开之后就不能再次马上合上了，需要等到合闸弹簧储能结束以后才行（一般开关需要30秒后才行，但我们实际情况就要等事故处理完毕后，才能重新再次试合）ZN63—12(VS1)型户内交流真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.VS1真空断路器的详细说明1、概述: ZN63—12(VS1)型户内交流真空断路器,是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.2、结构特点: 断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内,这种结构能有效防止外力冲击,因环境污秽等外部因素对真空灭弧室的影响. 断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室,其铜铬触头具有环状纵磁场触头结构,开断能力强,截流水平低,电寿命长. 真空灭弧室置与绝缘捅内,使断路器具有免维护,无污染,无爆炸危险,噪音低, 绝缘水平高. 操动机构为弹簧储能操作机构,机构箱内装有合闸单元,前方面板上设有分、合按钮,手储能操作孔、弹簧储能状态指示牌等.机构与本体前后布置成一体,传动效率高,操作性能好,适用于频繁操作,可装于移开式或固定式开关柜. 3、工作原理: 断路器合闸所需能量由弹簧储能机构供给, 储能机构可以由外部电源驱动电机完成,也可以由手动储能把手储能. 储能完成后, 储能指示牌显示“已储能”.同时, 储能切换开关切断储能电机电源, 断路器处于待合闸状态. 在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸. 合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通. 电机再次储能. 合闸指示牌显示“合”.辅助开关接点转换. 在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”.辅助开关接点转换. 同时在分闸操作中,计数器自动进一位,可从面板观察窗看到相应的数字. 4、防误连锁: 合闸操作完成后,在断路器未分闸时, 断路器将不能再次合闸. 断路器合闸操作完成后,如合闸信号未及时去掉, 断路器内部防跳控制回路,将切断合闸回路防止多次重合闸.手车断路器在未到实验位置或工作位置时,断路器不能合闸.如果选用闭锁断路器,在二次控制电路未接同情况下, 闭锁电磁铁将防止手动合闸. 5、断路器符合的标准: 断路器符合GB1984-2003《户内交流高压断路器》,IEC62271的相关要求.1998年涌过了原国家机械部、电力工业部鉴定. 6、断路器特点: 该真空断路器运行性能稳定、开断电流大、设计合理、二次接线方便,很适合我国电网运行.。

弹簧操作机构

弹簧操作机构弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。

弹簧操作机构的优点主要有：合、分闸电流不大，不需要大功率的操作电源；既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；合、分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；储能电机功率小，可交直流两用；弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

弹簧操作机构的缺点主要有：结构比较复杂，制造工艺复杂，加工精度要求高，制造成本比较高；操作冲力大，对构件强度要求高；容易发生机械故障而使操作机构拒动，烧毁合闸线圈或行程开关；存在误跳现象，有时误跳后分闸不到位，无法判断其合分位置；分闸速度特性较差。

高压开关柜送电操作程序（1）关闭所有柜门及后封板，并锁好。

（2）观察上柜门各仪表、信号指示是否正常。

正常时微机保护装置电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检查控制回路。

3）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，二次插头被锁定，断路器手车主回路接通，查看相关信号（此时手车工作位置灯亮，同时手车试验位置灯灭）4）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示装置、断路器机械分合位置及其它相关信号，一切正常，送电成功（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置）。

弹簧操作机构的基本动作原理

弹簧操作机构的基本动作原理
1.杠杆原理
弹簧操作机构通常由弹簧、连杆和活动点（或固定点）构成，其中弹簧为核心部件。

弹簧操作机构的基本动作原理之一是杠杆原理。

根据杠杆原理，当一个绳索或臂杆施加在其中一点上的力矩平衡，必然会产生另一点上的力矩。

在弹簧操作机构中，弹簧的一端通过连杆连接到驱动装置，另一端通过连杆连接到被控制的装置，当驱动装置施加力矩时，弹簧就会产生相应的力矩，从而驱动被控制的装置完成特定运动。

2.弹簧能量储存原理
弹簧操作机构的基本动作原理之二是弹簧能量储存原理。

弹簧具有弹性变形的特性，通过外力作用，弹簧会发生形状上的变化，并且会在失去外力后恢复到原来形状的状态。

在弹簧操作机构中，弹簧通常用来储存能量。

当外力施加在弹簧上时，弹簧会被拉伸或压缩，储存弹性能量。

当外力失去时，弹簧会释放储存的能量，通过弹性变形推动被控制的装置完成特定运动。

3.虚功平衡原理
弹簧操作机构的基本动作原理之三是虚功平衡原理。

虚功平衡原理在物体处于平衡状态时，任何虚功的总和必定为零。

在弹簧操作机构中，被控制的装置通过弹簧施加的力来平衡外部施加的力，从而实现平衡状态。

当外部施加的力改变时，由于虚功平衡原理的存在，弹簧的弹性变形也会随之改变，使得被控制的装置的位置或姿态发生相应改变。

综上所述，弹簧操作机构的基本动作原理包括杠杆原理、弹簧能量储存原理和虚功平衡原理。

利用这些原理，弹簧操作机构能够实现特定的工
作功能，如压缩、伸长、弯曲等。

通过调整弹簧的材料和形状，可以实现对机构的控制，使其适应不同的工作环境和工作要求。

35kV断路器弹簧操作机构常见故障原因分析及处理

35kV断路器弹簧操作机构常见故障原因分析及处理摘要：在生产运行中，由于检修维护工作不到位，出现了一些故障，如：机构各部件油泥过多，造成分闸半轴不能正常复位，储能弹簧螺栓自备锁母松动或弹性不足造成合闸拒动，行程开关接点粘连、烧毁等。

这些故障甚至影响到了设备的安全稳定运行。

关键词：35kV；断路器；弹簧操作；故障；对策；分析引言：断路器在系统中起接通和切断电路的作用，由于操作频繁，因此经常出现一些故障。

弹簧操作机构故障是造成断路器故障的主要因素，因此，降低弹簧操作机构故障率可提高断路器运行可靠性，缩短线路停电时间。

1.弹簧操作机构故障概述为了确认造成弹簧操作机构故障的主要原因，对发生过此类故障的断路器进行机械特性试验和机构分解检查。

经查，此类故障集中发生在ZN12-10/630型号的户内高压断路器上。

将故障原因按性质分为5大类11个因素，并进行逐个分析，分析方法及操作过程如下。

1.1操作机构延时分闸分闸线圈电磁力小、传动部件摩擦力大、铁芯空程不够都可能造成断路器操作机构延时分闸。

各因素的测试标准为：分闸线圈电磁力应保证分闸迅速、无延迟，分闸声清脆；传动轴销润滑良好，活动灵活；分闸铁芯运行空程符合（20±3）mm，且运动灵活，与铜套之间无卡涩。

在分闸时间试验中，加入80%的额定电压，出现延时动作的次数约占总试验次数的20%，断路器的实际分闸时间为3.1s左右，明显超出标准值65 ms。

在试验中发现，分闸线圈动铁芯虽动作，但不能立即撞开脱扣件进行“清脆分闸”，而是动铁芯吸附一段时间后才解脱分闸半轴进行分闸。

由此确认，分闸线圈电磁力小是要因。

试验中，实测分闸铁芯运行空程全部符合标准（20±3）mm，且铁芯运动灵活，与铜套之间无卡涩，因此铁芯空程小为非要因。

机构解体检查中发现，整个分闸过程，分闸弹簧从作用于主轴至传动到开关导电杆共需经过5个轴销传动，经检查，各轴销润滑良好，活动灵活，因此传动部件摩擦力大为非要因。

弹簧操作机构动作原理与常见故障概要

弹簧操作机构动作原理与常见故障概要弹簧操作机构是一种常见的机械装置，其动作原理基于弹簧的力学性质，能够控制物体的运动和位置。

弹簧操作机构通常由弹簧、连接杆、摇杆和固定架等组成。

在正常工作状态下，弹簧操作机构可以实现稳定的运动和控制物体的位置。

弹性恢复力：弹簧操作机构使用弹簧作为主要的力源，弹簧具有弹性恢复力的特性，当弹簧被压缩或拉伸时，会产生相应的恢复力。

根据胡克定律，弹簧的压缩或拉伸力与形变的大小成正比。

力的平衡：弹簧操作机构通过调整不同部件的几何尺寸和位置，使得作用在机构上的各种力达到平衡。

在力的平衡状态下，机构可以保持稳定，不会发生意外的运动。

摩擦和阻力：弹簧操作机构中的连接杆和摇杆等部件之间都有摩擦和阻力的存在。

这些摩擦力和阻力对于机构的运动和控制起着重要的作用。

适当的摩擦和阻力可以保证机构在需要时具有稳定的运动和位置。

如同其他机械装置，弹簧操作机构也存在一些常见的故障和问题。

以下是一些常见的故障概要：弹簧松弛：长时间使用后，弹簧可能会发生松弛现象，导致弹簧操作机构的力不再恢复正常，无法完成预期的动作。

解决方法是更换弹簧或者调整机构的设计，使得弹簧在一段时间内能够保持较好的弹性恢复力。

连接杆断裂：连接杆是弹簧操作机构中承受力和传递力的关键部件之一、在高载荷或者长时间使用下，连接杆可能会出现断裂的问题。

这会导致机构无法正常工作。

解决方法是使用更高强度的连接杆或者增加连接杆的数量，以增强机构的承载能力。

运动不稳定：弹簧操作机构在工作过程中可能会出现运动不稳定的问题，即无法保持恒定的速度或者位置。

这可能是由于摩擦力和阻力不均匀或者机构设计的不合理导致的。

解决方法是对机构进行调整和优化，使得摩擦力和阻力能够均匀分布。

总之，弹簧操作机构是一种常见的机械装置，其动作原理基于弹簧的力学性质，能够控制物体的运动和位置。

然而，它也存在一些常见的故障和问题，需要通过合理的设计和调整来解决。

只有在工作状态稳定的情况下，弹簧操作机构才能够发挥其应有的功能和效果。

弹簧操作机构动作原理与常见故障解读

储能过程图例
• 当储能电机接通电源时，电机通过减速箱带动偏心轮转动，通过紧靠在偏心轮上的滚子带动拐臂及连板摆动，推动储能棘爪摆动，使棘轮转动，当棘轮上的销与储能轴套的板靠住以后，二者一起运动，使挂在储能轴套上的合闸弹簧拉长。储能轴套由定位销固定，维持储能状态，同时储能轴套上的拐臂推动行程开关切断储能电机的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
合闸过程
• • • • • • • • • 合闸操作过程：操作机构的合闸弹簧的储能状态是由保持模块来维持的，操作断路器合闸也就是合闸弹簧的释能，解除储能轴的限制状态来进行的。当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁的铁心被吸向下运动，拉动定位件向逆时针方向转动，解除储能维持，合闸弹簧带动储能轴套逆时针方向转动，其凸轮压动传动轴套，带动连板及摇臂运动，使摇臂扣住半轴，使机构处于合闸状态。。同时，传动机构也带动分闸弹簧的储能拐臂运动，将分闸弹簧储能
自由脱扣
• 当合闸到任意位置时，有跳闸指令使跳闸机构动作，推动半轴打开扇形板，而滚轮在凸轮表面向左方运动而分闸，即实现自由脱扣.
手动慢合动作
• 在机构与断路器连接后应进行慢合，以检查整个系统的卡阻现象，慢合前先将机构合闸弹簧取下，并将驱动棘爪上的靠板卸掉，然后用手动储能的方法使储能轴转动到储能位置后，按动手动合闸按钮抬起定位件，再继续摇动手柄使储能轴向合闸方向转动，直至合闸完毕，在整个慢合过程中，各运动部分应无卡滞跳动现象，手柄上应无特大阻力，也不应用“跳跃性反力”。慢合后应注意重新装上合闸弹簧和棘爪上的靠板。
机构分闸过程
• 断路器合闸后，分闸弹簧被储能，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器中的顶杆向上运动，使脱扣轴转动，带动顶杆向上运动，顶动弯板并带动半轴向反时针方向转动。半轴与摇臂解扣，在分闸弹簧的作用下，断路器完成分闸操作。

断路器弹簧操作机构动作过程及问题处理优选稿

断路器弹簧操作机构动作过程及问题处理集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）断路器弹簧操作机构动作过程及问题处理断路器的操作机构有：机架、棘轮、凸轮、棘爪分装和挚止、拐臂、主拐臂、拉杆、分闸电磁铁、分闸锁闩、分闸挚止、合闸电磁铁、合闸锁闩、合闸挚止、保持挚止、防跳装置、缓冲器等。

其核心部件是弹簧。

从分闸未储能到分闸储能的过程。

电机带动减速器，从而达到减速的效果，间接带动棘爪分装和挚止，再带动棘轮和凸轮转动。

因为棘轮和凸轮、拉杆是一体的，所以它们在转动中，回带动拉杆逆时针转动，从而拉动储能弹簧。

合闸锁闩一直顶住挚止，分闸挚止顶住棘轮内部的圆环，棘轮内环成了分闸挚止的轨迹。

当分闸挚止顶入棘轮内环凹进去的部分，弹簧和合闸锁闩会将分闸挚止顶到棘轮内环凹进去的部分限位轴，使储能过程结束。

分闸未储能状态分闸储能状态从分闸已储能状态到合闸未储能状态的过程。

合闸电磁铁带电，吸合铁心，从而拉动合闸锁闩。

合闸锁闩撤掉给分闸挚止的作用力，弹簧就会将分闸挚止拉开。

限位轴将会失去挚止给它的支持力。

限位轴是棘轮的一部分，因此棘轮也失去一个支持力。

此时，棘轮只剩下弹簧给它的拉力。

因此，弹簧会将棘轮往下拉，使棘轮逆时针转动。

凸轮与棘轮同轴连接。

因此，凸轮也跟着转动。

进过一定行程后，凸轮会打到主拐臂，给主拐臂一个冲击力。

由于杠杆作用，主拐臂靠近棘轮的一端将向棘轮外运动，最终甩到合闸挚止；主拐臂靠近开关连接杆测的部分将靠连接杆测运动，最终推动机构连杆，使开关合闸。

主拐臂靠近棘轮的一端成为了合闸挚止的轨道。

最终合闸挚止通过保持挚止、分闸锁闩支撑，将主拐臂给顶住。

因为拐臂与主拐臂同轴连接，所以在凸轮会打到主拐臂时，拐臂会随着凸轮给主拐臂的冲击力向分闸弹簧方向运动，从而给分闸弹簧储能。

最终，依然是通过合闸挚止将主拐臂顶住，再将拐臂顶住。

分闸已储能状态合闸未储能状态（分闸弹簧已储能）从合闸未储能状态到合闸已储能状态的过程。
