心电图机的操作步骤

合集下载

完整版)心电图机操作流程

完整版)心电图机操作流程
操作心电图机的步骤和注意事项
心电图机操作的准备物品包括心电图机、酒精棉球、镊子和无菌罐。

医护人员需要保持整洁，洗手、戴口罩和帽子，并向病人解释操作流程。

连接电源并打开电源开关，检查心电图机的性能，使其处于备用状态。

检查各导联是否齐全，并按要求放好地线。

输入病人的住院号、性别和年龄。

四肢电极连接时，先用酒精清洗电极安装部位的皮肤。

RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色
接左腿。

胸部电极连接时，用酒精清洗安装部位的胸部皮肤，并按胸电极的吸球将电极吸附于V1-V6位置。

当所有导联链接好后，按开始键走纸。

走纸结束后，取下心电图报告，并填写患者姓名、年龄和性别。

使用完毕后，先将导联线从病人身上取下，协助病人整理衣物，再关电源开关，
拔下电源线并将肢导联与胸导联分开放好，将地线收好，以备下次使用。

注意事项包括要在平卧位下描记心电图，告知病人保持安静，勿讲话、移动体位及过度换气，并正确连接电极。

心电图机周围2米内不能有其他带电仪器以免干扰。

及时充电以保证正常使用。

如果发现故障，应立即找设备科修理。

本文仅供个人研究和研究使用，不得用于商业用途。

心电图机的操作流程

心电图机的操作流程心电图机是一种常见的医疗设备，用于记录心脏电活动的仪器。

它通过测量心脏电信号的变化，并将这些信号转化为可视化的波形图，帮助医生诊断心脏疾病。

下面将介绍心电图机的操作流程，帮助您更好地使用这一设备。

1. 准备工作。

在进行心电图检查之前，首先需要做好准备工作。

确保心电图机处于正常工作状态，连接好必要的电源和电缆。

同时，也要确保患者处于舒适的位置，放松身体，以便获得准确的心电图数据。

2. 安装电极。

接下来是安装心电图机的电极。

通常情况下，心电图机需要使用12个电极来记录心脏电活动。

这些电极需要粘贴在患者的胸部、手臂和腿部，确保它们与皮肤接触良好。

安装电极时要注意电极的位置和连接方式，确保其准确无误。

3. 设置参数。

在安装完电极后，需要对心电图机进行参数设置。

包括选择心电图的导联方式、设置增益和滤波器等。

这些参数的设置会影响到心电图的记录效果，因此需要根据实际情况进行调整。

4. 开始记录。

当准备工作完成并且参数设置好之后，就可以开始记录心电图了。

通过心电图机的操作界面，启动记录功能，并等待心电图机完成数据采集。

在记录过程中，要确保患者保持安静，以免外界干扰影响心电图的准确性。

5. 分析结果。

心电图记录完成后，需要对结果进行分析。

可以通过心电图机自带的分析软件，也可以将数据导入到计算机进行进一步分析。

在分析结果时，需要注意观察心电图的波形、节律和振幅等信息，以便及时发现异常情况。

6. 结束操作。

最后，当心电图记录和分析工作都完成后，需要做好结束操作。

包括关闭心电图机、清理电极和设备，保存记录数据等。

同时，也要及时向患者说明检查结果，并妥善保存心电图数据，以备日后参考。

总结。

心电图机的操作流程并不复杂，但需要严格按照标准操作步骤进行。

只有在正确操作的基础上，才能获得准确可靠的心电图数据，为医生的诊断提供有力支持。

希望通过本文的介绍，您能更好地掌握心电图机的操作流程，为临床工作提供更好的帮助。

详细心电图机的使用步骤

注意制造商提供的注意事项，避免因误操作导致机器损坏或测量结果不准确。
THANKS
感谢观看
确保电极片避开毛发、疤痕和皮肤上的污垢，以免影响信号采用水或湿布清洁皮肤，去除油脂和污垢，确保电极片与皮肤良好接触。
用适当的压力将电极片固定在皮肤上，避免移动或滑落。
在电极片放置过程中，避免过度拉伸或扭曲皮肤。
03
开始记录心电图
按下开始按钮
确保心电图机处于开启状态，并正确连接电源。按下开始按钮，启动心电图机。
分析心律失常
判断心律
正常心律应为窦性心律，如果不是窦性心律，则为心律失常。
识别早搏
早搏是指心脏提前搏动，可分为房性早搏、室性早搏等。
判断传导阻滞
传导阻滞是指心脏电信号在传导过程中受阻，导致心脏搏动异常。
判断心脏功能状况
分析心脏节律
正常的心脏节律应为规则的，不规则的节律可能表示心脏功能异常。
判断心肌缺血
心肌缺血时，心电图可能出现ST段压低或T波倒置等改变。
注意心脏肥大
心脏肥大时，心电图可能出现相应的改变，如左心室肥大时QRS波群电压增高。
06
心电图机的维护和保养
定期清洁和保养机器
清洁机器表面
使用柔软的湿布轻轻擦拭机器表面，注意避免使用含有酒精或化
学溶剂的清洁剂。
保养机器内部
定期检查机器内部组件，如电缆、电极固定座等，确保没有灰尘或杂物堆积。
确保心电图机处于正常工作状态，没有出现任何故障提示。
保持静止状态
患者应保持静止状态，避免剧烈运动或情绪波动，以免影响心电图记录的准确性。
医生应告知患者保持静止状态的重要性，并确保患者在整个心电图记录过程中保持稳定。

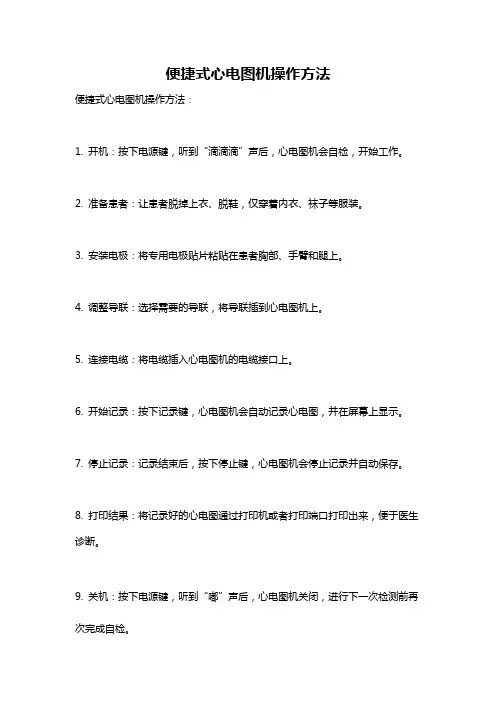

便捷式心电图机操作方法

便捷式心电图机操作方法
便捷式心电图机操作方法：
1. 开机：按下电源键，听到“滴滴滴”声后，心电图机会自检，开始工作。

2. 准备患者：让患者脱掉上衣、脱鞋，仅穿着内衣、袜子等服装。

3. 安装电极：将专用电极贴片粘贴在患者胸部、手臂和腿上。

4. 调整导联：选择需要的导联，将导联插到心电图机上。

5. 连接电缆：将电缆插入心电图机的电缆接口上。

6. 开始记录：按下记录键，心电图机会自动记录心电图，并在屏幕上显示。

7. 停止记录：记录结束后，按下停止键，心电图机会停止记录并自动保存。

8. 打印结果：将记录好的心电图通过打印机或者打印端口打印出来，便于医生诊断。

9. 关机：按下电源键，听到“嘟”声后，心电图机关闭，进行下一次检测前再次完成自检。

心电图机操作流程及注意事项

心电图机操作流程及注意事项
操作流程：
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→
打开抗干扰键→测试→走纸记录→关闭开关
心电图检查注意事项
1. 确认各导联与肢体连接正确及到电性能良好。

2. 做心电图时，如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。

3. 躁动患者做心电图时，由家属协助进行，改用手动模式分步进行逐个导联描记。

4. 进行心电图检查时，发现特殊心电图异常改变（急性改变）应及时同临床医生联系，并限制病人活动，做完心电图后应及时记录患者信息（包括姓名、年龄、时间）并粘贴。

5. 描记常规十二导联心电图后，如III导联有异常Q波（即Q波大于1∕4R波），应加做吸气描记。

如V1、V2导联R波较高，或可疑后壁心肌梗死，应加做V7-V9导联；可疑右室梗死者，应加做V3—V6R导联。

6. 突发情况下不能处理时，应及时联系主班医师，确保医疗安全。

心电图机常见故障及处理措施
无心电波形输出显示与描记。

处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。

2检查各导联线连接，确认连接无误后联系器械科检查机器故障。

后按下START键，走纸速度很快，转换走纸速度的开关无效。

处理措施：机器故障联系器械维修。

记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。

处理措施：1 检查皮肤与电极充分接触，导电膏涂抹均匀。

2 躁动寒战患者由家属协助进行。

胸导单个导联不能描记。

处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。

心电图机使用操作流程

心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。

2.按“患者”键，设置患者信息。

3.观察屏幕波形，确认波形稳定。

4.按“开始/停止”键，自动打印波形及分析结果。

［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。

2.使用前检查记录纸及导线。

［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。

2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。

4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。

5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。

［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。

着重处理患者皮肤表面。

6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。

7.院内报修电话：**。

心电图机操作流程

心电图机操作流程
一、用物：
1、心电图机（配套的导线、电源）
2、治疗盘内（治疗单、棉签、专用容器内盛水、备皮刀、清洁纱布）
3、其他：屏风。

二、操作：
1、双人核对医嘱，准备用物。

2、携治疗单到患者床边核对床号、姓名、住院号，评估患者胸前的皮肤，做好解释工作，取得患者的配合。

3、注意保护患者的隐私，使用屏风或床边隔帘。

4、酌情剔去胸毛。

5、携用物至床边，连接电源，用清水沾湿各导联部位皮肤。

6、正确连接导联。

7、开机，观察各导联的波形，待清晰后打印心电图。

8、协助擦拭身体，穿衣服。

9、关机保养（检查各部件，清洁心电图机备用）。

10、整理床单位。

心电图机器操作方法

心电图机器操作方法
心电图机的操作方法如下：
1.准备工作：
确保心电图机正常运转，并与电源插座连接。

检查心电图仪的导线和电极是否完好无损。

给受检者提供衣物，使其上半身裸露。

2.安装电极：
将电极贴片连接到心电图机的导线上。

先连接V1电极（在胸部第四肋间左缘），然后依次连接V2、V3、V4、V5和V6电极。

确保电极粘贴牢固，以确保良好的信号质量。

3.测量心电图：
将导线端子插入心电图机上的相应插孔。

确保选取正确的心电图纸速度和增益，并将导联切换到正确的导联区域。

按下心电图机上的开始按钮开始记录心电图。

受检者保持安静和平静，不要有任何运动干扰。

4.记录结果：
心电图仪会自动记录并打印心电图结果。

检查心电图结果是否正确，并仔细观察各导联下的波形和波峰。

如果需要，可以将心电图存档或打印副本供后续分析或记录。

5.整理清理：
记录完成后，关闭心电图机，并将电极和导线拆卸。

清理电极和导线，确保下一次使用前的清洁和卫生。

需要注意的是，在操作心电图机时，操作人员需要熟悉设备的使用说明，并严格按照操作步骤进行操作，以确保准确和可靠的心电图结果。

同时，操作人员还应注意保护受检者的隐私和舒适，以及消毒电极和导线，以防止交叉感染。

7.心电图操作流程

心电图机
使用说明：
1、正确连接导联：
右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）
Ｖ１：探查电极放在胸骨右缘第４肋间。

--红色
Ｖ２：探查电极放在胸骨左缘第４肋间。

----黄色
Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。

-----绿色
Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。

-----棕色
Ｖ５：探查电极放在左腋前线与第５肋间的交点上。

-------黑色
Ｖ６：探查电极放在左腋中线与第５肋间的交点上。

-------紫色
2、按ON键以接通电源。

3、按START键自动走纸。

4、走纸结束后按STOP键。

5、按OFF键切断电源。

6、在心电图上表明患者姓名、年龄、性别、日期、时间。

7、整理导联线。

心电图机的几个常用标示及意义
１．MODE键：调节相关程序，需要一加长导联时一直按下此键。

２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。

４．RESET：若基线漂移时按此键。

5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。

6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。

心电图机操作规程及心电图的理论学习

了解正常心电图的生理意义，如心脏的电兴奋传导过程等，有助于理解心电图变化的临床意义。
正常心电图参数
心电图的参数如心率、PR间期、QT 间期等均需在正常范围内，超出范围可能表示异常。
异常心电图的解读
异常心电图波形
掌握异常心电图波形特征，如P波、QRS波群、T波和U波等的变化规律。
异常心电图参数
T波
代表心室的复极化过程，正常值在 0.10-0.20秒之间。
QT间期
代表心室肌细胞从开始兴奋到完全复极化的时间，正常值在0.32-0.44秒之间。
03
心电图的解读与诊断
正常心电图的解读
正常心电图波形
正常心电图的生理意义
正常心电图包括P波、QRS波群、T波和U波等波形，各波形特征及正常范围需熟练掌握。
开始记录
按下开始按钮，心电图机将开始记录心电图。
停止记录
当心电图记录完成后，按下停止按钮，并取下
导联线。
操作后注意事项
01
02
03
04
保存心电图
将记录下的心电图保存好，以便后续分析和诊断。
清洁设备
使用适当的清洁剂擦拭心电图机的外壳和导联线，保持设备
清洁。
定期校准
根据设备要求，定期对心电图机进行校准，以确保其准确性
定期清洁心电图机的导联线，可以使用酒精棉球轻轻擦拭，注意避免损坏导联线的绝缘层。
消毒
根据相关规定和标准，定期对心电图机进行消毒处理，可以采用紫外线消毒或医用消毒剂擦拭。
心电图机的故障排除与维修
故障识别
熟悉常见故障的表现形式，如显示屏不亮、导线接触不良等。
故障排除流程
遵循厂家提供的故障排除流程图，逐步排查故障原因。

心电图机操作流程

心电图操作1．检查机子是否有心电图打印纸。

2．连接电源，开机。

3．按F1录入患者信息，回车键结束。

4．走到病床，核对患者信息；5．检查患者之前，我们要将导联线检查、整理，避免导联线打结，有利操作过程顺利，心电图形完整清晰；6.接下来，病人检查前准备：嘱病人平卧，衣服拉至乳房以上固定，两侧手脚裸露腕部10cm 以上，双手平放身体两侧，双脚伸直；注意腹部保暖。

7．先连接下肢导联，后连接上肢导联，用酒精棉球清洁两侧手腕、脚腕以上10cm左右的内侧皮肤，以左脚（绿）右脚（黑）左手（黄）右手（红）顺序放置，有金属片这一侧夹在之前清洁皮肤侧，夹子直立，夹稳为准，当左右脚的线放在一个夹子时，也按照左绿右黑放置。

8.6个胸导（C1、C 2、C 3、C 4、C 5、C 6，以颜色区分为别为红、黄、绿、棕、黑、紫）。

常规取病人右侧位检查，接着到胸导联，我们一边定位，一边依序连接6个胸导联。

放置前用酒精棉球清洁该部位，然后轻捻吸球，利用负压将导联轻轻放上，就稳稳吸在正确位置了。

（胸导联位置见图1)12导心电图就连接好了，接下来，继续进行机子操作。

10．接上导联线后机子进入采集页面，在患者心电图波形基线平稳后，点击“打印”，开始采集，等待30秒后打印成功。

12．波形异常可以选择冻结波形进行分析，必要时可以打印；13．打印结束后，先取胸导联再取肢导联，为患者整理衣服。

14.关机。

将检查结果送心电图室进行报告分析。

注：当病人考虑有右室、后壁问题时候，需要加做相关导联。

我们用V1-V3代替右室导联（V3R、V4R、V5R)，用V4-V6代替后壁导联（V7、V8、V9)。

连接方法同上。

（相应位置见图2)附加导联V3R-V6R分别接右胸与V3-V6导联对称部位。

V7-V9导联电极分别接腋后线、肩胛骨、脊柱旁线与V4同一水平线上。

心电图机操作流程

调整时间常数
根据患者情况，适当调整时间常数，使心电图波形更加清晰、稳定。
操作经验分享
重视操作前准备
在操作前确保心电图机处于良好状态，准备必要的操作工具和记录纸等。
注意观察患者反应
在操作过程中，注意观察患者的反应，及时与患者沟通，了解患者的感受和需求。
记录异常波形
对于异常的心电图波形，应及时记录并报告给医生，以便医生根据心电图波形分析患者的病情。
效果。
在更换新记录纸前，应先确认记录纸的型号、规格与心电图机相
匹配。
注意及时更换记录纸和笔
在使用过程中，如发现记录纸已用完，应及时更换新的记录
纸。
更换记录纸时，应避免将异物掉入记录纸通道，以免造成故
障。
及时更换磨损的笔尖，以免影响记录效果。在更换新笔尖前，应先清除旧的笔尖残留物。
04
操作误差及解决方案
将心电导联线正确连接到心电图机的相应插孔中，注意正负
极的正确连接。
打开心电图机的电源开关，检查机器是否正常启动。
打开记录纸和笔
打开心电图机上盖，将记录纸放入纸仓内，确保记录纸与感应器之间紧密接触。
取出一支或多支干电池型或充电式的心电图记录笔，放置在心电图机旁边。
调整心电图机参数
根据记录纸的类型和规格，调整心电图机的走纸速度、增益、滤波器等参数。
注意心电图波形是否正常
观察心电图波形是否平稳、规则，无异常波动。
注意电压、频率和波形是否正常，如有异常需及时调整心电图机参数。
在临床操作过程中，应避免将异物插入心电图机插座中，以免影响心电图波形。
确认心电图记录纸质量
选择质量可靠的心电图记录纸，确保纸张质量良好。

心电图机操作规程

心电图机操作规程一、目的确保心电图机的正确使用和维护，保障患者安全和提高诊断准确性。

二、适用范围本操作规程适用于医院心电图室、门诊部及移动心电图检查等场合。

三、操作前准备1. 检查心电图机外观是否完好，电源线及接地线是否安全无损。

2. 确认设备已连接稳定，电源插座符合规格要求。

3. 准备好一次性使用的导联线、吸盘和凝胶等耗材。

4. 确保操作人员已经接受过专业培训，了解心电图机的使用方法和注意事项。

四、操作步骤1. 开启心电图机，等待系统自检完成。

2. 根据患者情况选择合适的导联类型和检查程序。

3. 按照心电图检查标准，正确安置导联线和吸盘于患者身体相应位置。

4. 调整吸盘压力，确保信号传输稳定。

5. 开始记录心电图，注意观察波形是否正常。

6. 记录完成后，及时断开导联线和吸盘。

7. 保存心电图数据，并按照医院规定进行打印或电子存档。

8. 关闭心电图机，并进行必要的清洁和消毒工作。

五、注意事项1. 操作过程中应避免接触患者裸露的皮肤，以防交叉感染。

2. 确保患者处于放松状态，避免因紧张导致的心电图异常。

3. 避免在有强磁场或高频设备附近操作心电图机，以防干扰。

4. 对于特殊患者群体（如心脏病患者），应严格按照医嘱进行操作。

5. 定期对心电图机进行维护和校准，确保设备性能稳定。

六、故障处理1. 如遇设备故障，应立即停止使用，并记录故障现象。

2. 联系专业维修人员进行故障排查和修复。

3. 严禁非专业人员拆卸或修理心电图机。

七、记录与报告1. 操作人员应详细记录操作过程和患者信息。

2. 心电图结果应及时报告给主治医生，以便进行诊断和治疗。

通过遵循以上操作规程，可以确保心电图机的有效使用和患者安全，同时提高心电图检查的质量和准确性。

心电图机操作流程

心电图机操作流程心电图机是一种用于记录心脏电活动的医疗设备，它能够帮助医生诊断心脏疾病和异常。

正确的操作流程能够确保心电图的准确性和可靠性，下面将介绍心电图机的操作流程。

1. 准备工作。

在进行心电图检查之前，首先需要进行准备工作。

医护人员需要确认患者的身份信息，包括姓名、年龄、性别等，并核对医嘱，确保进行心电图检查的合理性。

同时，需要向患者解释心电图检查的目的和过程，让患者了解并配合检查。

2. 安装电极。

接下来，需要安装心电图电极。

根据心电图机的类型，电极的安装方式可能会有所不同。

一般情况下，需要在患者的胸部和四肢安装电极，确保电极与皮肤紧密接触，避免信号干扰。

在安装电极时，需要注意电极的位置和连接方式，确保电极连接正确，信号传输畅通。

3. 调节仪器。

在安装完电极后，需要对心电图机进行调节。

首先，需要打开心电图机并进行系统自检，确保设备正常工作。

然后，根据患者的情况选择合适的心电图模式，调节采样频率和增益，以确保记录到的心电信号清晰可辨。

4. 开始记录。

当一切准备就绪后，就可以开始记录心电图了。

在记录心电图时，需要告知患者保持安静，避免身体活动干扰信号记录。

同时，操作人员需要留意心电图机的显示屏，确保信号记录正常。

在记录过程中，还需要注意观察患者的身体状况，及时处理可能出现的异常情况。

5. 停止记录。

当心电图记录完成后，需要及时停止记录。

在停止记录时，需要注意操作规范，避免误操作导致数据丢失或不完整。

同时，需要将记录的心电图保存到系统中，以备后续分析和诊断使用。

6. 拆卸电极。

最后，需要拆卸心电图电极。

在拆卸电极时，需要注意轻拿轻放，避免对患者造成不必要的不适。

同时，需要检查电极的清洁和完整性，确保下次使用时能够正常工作。

总结。

心电图机的操作流程虽然看似简单，但需要严格按照规范操作，确保心电图记录的准确性和可靠性。

只有在正确的操作流程下，才能够为医生提供准确的心电图数据，帮助他们进行诊断和治疗工作。

心电图机操作规范

心电图机操作规范目的：描述心电图机的标准操作规程及一般维护。

范围：适用于心电图机的操作。

规程：心电图检查是我科的常规检查。

【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。

2、检查电源和地线或充电状态。

3、调节走纸速度的电压于标准状态。

【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。

（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV。

（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。

（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。

（6）将导联开关旋回到"OFF"位，关闭电源开关，然后撤除各个导线。

手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。

2、自动方式操作（1）打开电源，直至显示器上出现AUTO。

（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。

（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。

只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。

常规心电图操作步骤：1．给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。

2．接好地线，并再检查一遍接地是否可靠。

3．接好电源线，打开电源开关，进行机器预热。

4．按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。

然后涂上导电液体，保持皮肤与电极良好接触。

心电图机操作流程

心电图机操作流程接通电源,功能选择静态心电图检查1、开机。

2、按定标，走纸速度等键。

横轴定标时间:走纸速度25mm/s、纵标电压10mm/ mv。

3、检查描笔的位置,调针至心电图纸正中。

4、按开始键开始描记心电图。

5、按I、II. Ⅲ、aVR、aVL、aVF、VI、V2、V3、V4、V5、V6、V7、V8导联的顺序描记心电图。

完成录图。

6、关机。

7、取下心电图纸。

标记:患者姓名、性别、年龄、检查时间，(根需要分别注明各导联)。

注意事项1.注意室温调节和检查环境的隐蔽性。

2.患者在准备检查前应充分休息,取仰卧位,放松肢体;如患者放置电极部位的皮肤污垢或毛发过多,应先清洁皮肤或制毛。

3.在使用过程中患者和仪器只能通过导联线连接。

应尽量避免不必要的干扰因素。

4.为减少电极与皮肤的空隙,增加导电性能，应直接使用导电膏涂擦放置电极部位的皮肤。

涂导电膏时应根据导联放置位置,相互分开,不可涂成一片,避免短路。

5.当心电图波形与患者的病情特征不相符合时,应选择其它检查方法来帮助诊断。

6.对于瓣膜活动、心音变化、心肌功能状态等,心电图不能提供直接判断，要借助其它的检查方法如来共同诊断.7.由于心电图的波形改变受生理性、病理性或解剖学变异等诸多因素的影响。

不能单凭心电图作出超越其许可范围的诊断结论。

8.如发现胸壁导联有无法解释的异常T或波时,应检查电极是否松动脱落,或尝试将电极的位置稍微偏移-些,此时若波形变为完全正常,则可认为这种异常的T波或波是由于心脏冲撞胸壁,使电极的极化电位发生变化而引起的伪差。

9.如果发现11和/或aVF导联的波较深,应重复描记这些导联的心电图。

若此时Q波明显变浅或消失,则可考虑横膈抬高所致，反之不能排除外下壁心肌梗死。

故障排除1、来自交流电源干扰:其特点是呈锯齿状,频率为每秒50周~ 60周。

2. 来自患者方面因素:因寒冷、紧张产生肌肉震颤或体位移动,过度呼吸运动等,均可产生干扰。

3、操作不当引|起的干扰:如电极板缚得过紧;导电胶太少;操作者与患者接触;未接地线等。

心电图机(十二导联)操作流程

.
；. 心电图机（十二导联）操作流程
1、打开左上方电源开关。

2、用水刷蘸少量清水涂于各导联与皮肤接触处。

3、连接肢导（右侧肢体：上红、下黑，左侧肢体：上黄、下绿）
连接胸导
Ｖ1：右侧第四肋间靠近胸骨右缘红色
Ｖ2：左侧第四肋间靠近胸骨左缘黄色
Ｖ3：Ｖ2-Ｖ4连线中点绿色
Ｖ4：左锁骨中线与第五肋间相交处棕色
Ｖ5：左腋前线上与Ｖ4同一水平黑色
Ｖ6：左腋中线紫色
18导联心电图附加Ｖ7-Ｖ9与Ｖ3Ｒ-Ｖ5Ｒ
Ｖ7：左腋后线与6水平
Ｖ8：左肩胛下线
Ｖ9：左侧脊柱旁线
右侧胸部Ｖ3-Ｖ5相对左侧为Ｖ3Ｒ-Ｖ5Ｒ
4、按开始/结束键，待30秒后自动记录心电图。

5、如果需做手动心电图，按自动/手动键，自动灯灭即为手动状态，使肢导心民显示5-6个波形后更换胸导，出现5-6波形后再按自动/手动键停止。

6、用后检查水刷、导联、胸球、夹子是否完整后，摆好，推回备用。
