汽车空调诊断仪的使用方法
第06篇汽车空调诊断仪(RA007PLUS)操作手册
汽车空调诊断仪(RA007PLUS )操作手册热偶温度探针输入TK1到TK4空调压缩机工作电压图2接口说明快速进入菜单打幵/关闭捋钮USB 通信状态灯打开/关闭状态灯上/左键返回犍下殆键确认键 图1控制面板说明-、开机(1)按打开/关闭按钮(2)使用方向键，选择菜单(3)按确认键，进入相应菜单二、数据保存菜单使用光标键，选择数据保存菜单，进入下一级界面，进行数据保存。
图4数据保存操作示意三、系统设置菜单(1) 使用光标键，选择系统设置菜单，进入下一级界面，内容包括对比度、背景亮度、(2)使用光标键，选择英文，然后选择 Close ，返回主菜单。
图5语言选择操作示意四、空调诊断菜单 1、菜单说明(1)工作模式：测量模式、控制模式、自动诊断模式。
Autd diagrid$tic、自动诊断:能够对空调进行完整诊断芥得到对诊断结果口Graphic ar digital dUpiay ofmsasurad values ・图6空调诊断菜单的工作模式(2)车辆配置。
不论选择的是何种模式，都要对待检空调系统的配置进行选择。
AC— Modi ； ChUiCC/测量:能够以图形或数字显示 / 測量值。
Measurem^nlC onfrtl控制:能够监测空调电路的某个组件或某种功能。
维修接□阀口（网阀、低压阀或高压阀）空调压缩机类型 何舸淀0F 勤AC—EK|kdnsion type ------------------ (^Pressure reducing valve OCa|lbTat»d hole + aceu.—Vehicle COnFiguratiph ---------------- —Service valv^i --------------------------- ®2 Valves (HP*LP)QI Valve LP O* Vftlve HP —Pressostat type ------------------------inear CUechatiical—Compressor type ---------------------- (^)Varidble capacity CFhed Cdpacity工作压力类型 （线性蒯w©腌胀装置类型 醴胀阀或节流管）（3）工作模式操作流程图7车辆配置菜单说明图8工作模式操作流程2、自动诊断模式在操作过程中，空调故障诊断仪会指导用户如何做,包括对测试每个阶段前要完成的连接说明，以及如何实施测试作出精确的说明。
4学习单元四 汽车空调检测诊断设备操作与使用
（7）拧开空调制冷循环系统的低压阀盖。 4-10所示。
如图
（8）将低压阀盖放回到工具车上。 （9）将R134a的快速检测接口中间段部分逆时针旋到 锁止状态。 如图4-11所示。
（10）用大拇指顶住快速接头头部，食指和中指 扣住检测接头的外侧卡箍位置。 如图4-12所示。
（11）将快速接头轻轻推入到低压维修阀上，同 时松开食指和中指。 （12）顺时针旋转快速接头上的压力调整按钮， 调整压力为2-25PSI之间。如图4-13所示。
2、工具仪器准备。 操作需准备的工具为：制冷剂鉴别仪、室内三件 套、护目镜、防护手套。如图4-3所示。
3、检查制冷剂鉴别仪的基本状况 （1）检查空气进气口和采样进气口是否堵塞。如 图4-4所示。 a若堵塞进行清洁处理 b无堵塞接下一步操作
（2）检查采样出气口是否堵塞。如图4-5所示。 a.若堵塞进行清洁处理 b.无堵塞接下一步操作
班级
车 型 及 年 款
姓名
车 辆 识 别 码 里 程
数
学号
环境温湿 度测量 出风口温湿度 监测
环境温度：
环境湿度：
未开空调（最大风速位置） 出风口温度： 出风口湿度：
开空调（最大风速位置） 出风口温度： 出风口湿 度：
结果分析
防范措施
自我评价 良好 合格 不合格 良好合格 不合格 教师姓名： 年 月 日
3、风速计显示此时出风口的风速和温度，如图4-33 所示。 （1）以目前教学训练时间点为例 （2）此时测量出风风速接近于0m/s （3）此时出风温度为目前在测的环境温度280C。
4、测量鼓风机各档位的风速 （1）不同车型设置档位的风速不同，以教学车为 例，本车有四个档位的风速变化。 （2）目前最理想的风速变化因采用无极变速，使 不同环境工况下都能得到理想的风速。 5、测量1档鼓风机风速状况。 （1）将鼓风机从0档位转到1档位，风速传感器放 置位置不用挪动，否则就会产生误差。 （2）当档位转变以后，风速计因停留5s，待数值 稳定在作记录。 （3）风速计显示此时出风口的风速和温度，如图 4-34所示。
使用汽车诊断仪注意事项
使用汽车诊断仪注意事项随着科技的不断发展，汽车诊断仪已成为汽车维修行业的必备工具。
然而，在使用诊断仪时，需要注意一些关键事项，以确保准确读取故障码、数据流等车辆信息，并避免对车辆或诊断仪造成损坏。
本篇文档将详细介绍使用汽车诊断仪的注意事项，主要包括以下几个方面：确定车系与诊断插头、点火开关与诊断仪操作、读取故障码与数据流、故障清除与启动。
1. 确定车系与诊断插头在连接汽车诊断仪之前，首先需要确定车辆的型号和诊断插头。
不同品牌和型号的汽车拥有不同的诊断插头，一般为16针或18针D 型插头。
诊断插头一般位于方向盘下方，驾驶员脚部空间上方。
找到诊断插头后，根据插头针脚定义将诊断仪与车辆正确连接。
连接完成后，开启诊断仪，等待系统识别车辆信息。
2. 点火开关与诊断仪操作在操作诊断仪之前，确保将车辆处于“点火开关ON”状态。
此时，发动机尚未启动，车辆电路系统处于通电状态。
将诊断仪与车辆诊断插头连接后，打开诊断仪电源，等待系统识别车辆信息。
在操作过程中，注意观察诊断仪屏幕上的菜单选项，根据需要选择相应的功能。
3. 读取故障码与数据流通过诊断仪读取故障码和数据流是故障排除的关键步骤。
首先，使用诊断仪进入故障码读取界面。
一般情况下，诊断仪会显示故障码及其含义。
根据故障码提示，可初步判断车辆可能出现的问题。
接下来，进入数据流查看界面，通过实时数据监测车辆各传感器、执行器等的工作状态。
根据数据流信息，可以更加准确地判断故障部位及原因。
4. 故障清除与启动在排除故障后，需要通过诊断仪清除故障码以恢复车辆正常状态。
进入诊断仪的故障码清除界面，选择需要清除的故障码，点击清除即可。
清除故障码后，可以尝试启动车辆，确认故障是否排除。
如果车辆仍然无法启动，可能存在其他潜在问题，需要再次进行故障排查。
总之在使用汽车诊断仪时要注意以上这些事项一方面确保准确读取车辆信息并避免对车辆或诊断仪造成损坏另一方面也需在点火开关ON的状态下操作并注意观察诊断仪屏幕上的菜单选项以保障操作者的安全所以在实际操作过程中要按照相关说明小心谨慎地进行合理操作同时也要了解各种车型的诊断插头以及针脚定义以做到事半功倍的效果提升工作时的效率也使操作者更加放心。
项目3 汽车空调维修检测设备的使用
一、 汽车空调制冷剂的鉴别依据
根据 JT/T 774-2010《汽车空调制冷剂回收、净化、加 注工艺规范》中关于制冷剂检测结果的操作：制冷剂纯 度低于 96% 时，在完成回收操作后，应再次采用制冷剂 鉴别设备检测已回收到储液罐中的制冷剂纯度，当纯度 仍低于 96% 时，应按要求进行净化操作；当纯度不低于 96% 时，可以不执行净化操作过程。
任务 2 汽车制冷剂回收加注机的使用
16.清理管路
（1）关闭高压手动阀，旋松高低压手动阀，取下高低压连接 管路。 （2）按照界面提示，按下确认键进行管路清理。 （3）清理管路时间为 2 min，清理结束后，仪器会发出提示 音表示清理结束。
任务 2 汽车制冷剂回收加注机的使用
17.计算实际加注制冷剂量 18.清洁
取出制冷剂鉴别仪，检查过 滤器有无斑点，检查进、排气 孔有无堵塞。
任务 1 汽车空调制冷剂鉴别仪的使用
6.连接电源 7.设置海拔高度
连接制冷剂鉴别仪电源， 制冷剂鉴别仪会自动开机。
按制冷剂鉴别仪提示，同时按下制 冷剂鉴别仪上的“A”“B”键， 进入 设置页面设置海拔高度。按“A”键为 加 100 英尺，按“B”键为减100 英尺。 设置结束后会自动回到检测界面。
任务 2 汽车制冷剂回收加注机的使用
任务实施：
回收和加注汽车空调制冷剂
操作步骤：
1.准备车辆 2.安装翼子板布及前格栅布 3.开机
（1）锁止加注机。 （2）连接加注机电源，打开加 注机面板上的电源。 （3）检查高低压面板阀与手动 阀处于锁止状态。
任务 2 汽车制冷剂回收加注的实施
任务实施：
使用电子卤素检漏仪检测汽车空调制冷系统
操作步骤：
汽车空调压力检测方法与步骤
汽车空调压力检测方法与步骤
汽车空调压力检测方法与步骤如下：
1. 准备工具：空调压力计、引压管、充氟管、安全眼镜、手套等。
2. 打开车辆的引擎，将车内温度调至最低，将空调设定为最高冷却档位。
3. 检查空调系统的外部部件，确保没有泄露或损坏。
4. 打开汽车的车窗，将空调系统全开。
5. 将空调压力计的引压管连接到汽车空调液管的高压端口上。
6. 启动汽车空调系统，并观察空调压力计的读数。
7. 根据汽车厂商提供的标准，判断空调系统的压力是否正常。
一般来说，压力应在指定范围内。
8. 如果压力过高或过低，可能表示空调系统存在问题，需要进一步检查或维修。
9. 如果需要添加冷却剂，可以使用充氟管将制冷剂添加到低压端口。
注意，一定要按照汽车厂商的建议添加适量的冷却剂。
10. 检查完毕后，关闭空调系统，拔出空调压力计和其他工具。
11. 清理工具，并将其储存在干燥、安全的地方。
请注意，在进行汽车空调压力检测时，一定要遵循操作规程，并确保自身安全。
如若不确定，最好寻求专业技师的协助。

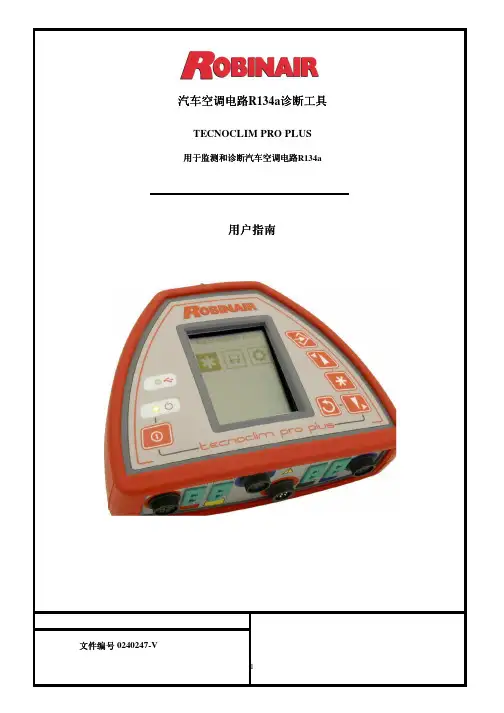

空调诊断仪中文说明书
3 4
5
6
7
8
9 10 记录的下载和打印…........................................................................................................................................40 打印样例-测量模式 ............................................................................................................................... ....46 打印样例-自动诊断模式 ............................................................................................................. 1 2 引言……………………………………………………………………………………………………………..5 TECNOCLIM PRO PLUS 携带式仪器箱 – 说明………………………………………………………….6 2.1 内容说明………………………………………………………………………………………………… .….6 2.2 前面板………………………………………………………………………………………………..… .….7 2.3 连接…………………………………………………………………………………………………….. .….8 连接……………………………………………………………………………………………………………...9 使用…………………………………………………………………………………………………………….10 4.1
汽车故障诊断仪的使用流程是什么
汽车故障诊断仪的使用流程是什么
1. 介绍
汽车故障诊断仪是一种用于检测和诊断汽车故障的设备。
它能够通过读取车辆
的传感器数据和故障码来确定车辆的问题，并提供相应的解决方案。
本文档将介绍汽车故障诊断仪的使用流程和注意事项。
2. 步骤
2.1 准备工作
在使用汽车故障诊断仪进行故障诊断之前，需要进行以下准备工作：•确保车辆停放在安全的位置在进行故障诊断时，车辆应该停放在平坦、安全的地方，远离交通道路，避免发生任何意外事故。
•确保汽车故障诊断仪的适配性选择适用于您的车辆品牌和型号的汽车故障诊断仪。
不同品牌和型号的车辆可能需要不同的诊断仪器。
•连接汽车故障诊断仪将汽车故障诊断仪与车辆的OBD-II接口进行连接。
OBD-II接口通常位于驾驶员座位附近的仪表板下方。
根据您的诊断仪器
的使用说明，将其正确插入到OBD-II接口中。
2.2 启动诊断仪
打开汽车故障诊断仪的电源开关，并等待诊断仪的系统初始化完成。
这个过程
通常只需要几秒钟。
2.3 进行故障诊断
一旦汽车故障诊断仪启动并初始化完成，您可以按照以下步骤进行故障诊断：•选择诊断模式根据您的诊断仪器的操作界面，选择合适的诊断模式。
通常有。
汽车故障诊断仪的使用流程解
汽车故障诊断仪的使用流程解1. 简介汽车故障诊断仪（简称OBD）是一种用于诊断汽车故障的设备。
它通过连接到汽车的OBD接口，读取车辆的故障代码并提供相应的诊断结果。
本文将介绍汽车故障诊断仪的使用流程。
2. 准备工作在使用汽车故障诊断仪之前，需要做一些准备工作。
2.1 检查OBD接口OBD接口通常位于汽车驾驶室的驾驶员侧，靠近方向盘下方的位置。
请确保OBD接口的正常工作并能够与故障诊断仪进行连接。
2.2 检查电源许多汽车故障诊断仪需要外部电源供应，因此请检查故障诊断仪的电源是否充足。
2.3 下载相关软件一些汽车故障诊断仪需要与智能手机或电脑配合使用。
请按照说明书下载安装相关的手机应用程序或软件，并确保与诊断仪兼容。
3. 连接故障诊断仪连接故障诊断仪是使用它的第一步。
3.1 找到OBD接口根据2.1节所述的位置，找到汽车上的OBD接口。
3.2 将诊断仪插入OBD接口小心地将故障诊断仪插入OBD接口。
确保插入正确位置，并确保插口很好地接触到OBD接口。
3.3 开启诊断仪电源如果诊断仪需要外部电源，按照说明书上的操作步骤打开电源。
4. 运行软件一旦故障诊断仪连接到汽车并开启电源，接下来的步骤将是运行相应的软件进行诊断。
4.1 打开手机应用程序或电脑软件根据实际情况，打开安装好的手机应用程序或电脑软件。
4.2 连接诊断仪到应用程序或软件按照说明书上的指导，将诊断仪与手机或电脑进行连接。
这通常是通过蓝牙或USB连接实现的。
4.3 选择车辆模型与系统在应用程序或软件中，选择您的车辆的模型和系统。
这将有助于更准确地进行故障诊断。
4.4 开始诊断点击“开始诊断”按钮，开始运行故障诊断程序。
稍等片刻，诊断结果将会显示。
5. 解读诊断结果当诊断过程完成后，将会向您展示一些故障代码和相应的诊断结果。
下面是一些常见的诊断结果：•故障代码：这是汽车故障的代号，用于识别具体的问题。
•诊断结果：故障代码的解释和问题的描述。
•解决方案：提供解决该问题的方法和建议。
汽车故障诊断仪的使用方法
汽车故障诊断仪的使用方法
汽车故障诊断仪的使用方法
汽车故障诊断仪是检测汽车故障的专业仪器，可以帮助汽车及其电子系统检测中存在的各种故障，有助于及时处理汽车故障，提高汽车使用效率和安全可靠性。
它可以和汽车计算机系统进行连接，从而实现快速、准确、全面的汽车故障诊断。
那么汽车故障诊断仪的使用方法有哪些呢？
首先，在使用汽车故障诊断仪之前，应当确保汽车引擎已经关闭，并将汽车电源关掉，避免不必要的意外出现。
接下来，将汽车故障诊断仪的连接口插入汽车诊断接口，使两者之间形成连接，然后把汽车故障仪电源打开；开机后，就可以进行故障检测了。
接着，根据汽车故障诊断仪的操作说明，进入用于检测故障的主界面，将需要检测的车型选中，并确认无误，之后程序会自动运行，根据系统检测输出的结果和数据，我们就能清楚地了解汽车存在的问题所在，从而使设备更有效的修复故障。
最后，检测完毕后，要确保关闭汽车故障诊断仪的电源；并将仪器从诊断接口上取下，以避免不必要的意外出现。
以上就是汽车故障诊断仪使用的具体方法，汽车故障诊断仪能够帮助汽车有效的计算和检测出存在的故障，能够大大减少维修所花费的时间，有助于汽车保养和使用的安全性能。
汽车电脑诊断设备的使用方法
汽车电脑诊断设备的使用方法汽车电脑诊断设备是一种用于检测汽车故障的工具。
它可以帮助我们快速定位和修复汽车故障，提高维修效率和准确性。
下面将详细介绍汽车电脑诊断设备的使用方法，希望能对您有所帮助。
一、了解汽车电脑诊断设备的基本知识1. 了解汽车电脑诊断设备的作用原理：汽车电脑诊断设备通过读取车辆上的故障代码和传感器数据，来帮助诊断和解决汽车故障问题。
2. 熟悉汽车电脑诊断设备的结构和功能：汽车电脑诊断设备通常由硬件设备和软件程序组成，硬件设备包括主机、连接线缆和显示屏，软件程序用于解析和显示故障代码和传感器数据。
二、准备工作1. 确保汽车电脑诊断设备和车辆的兼容性：不同的汽车品牌和型号需要使用不同的诊断设备，因此在使用之前，要确保设备适用于您的车辆。
2. 检查汽车电脑诊断设备的充电和连接线缆的完好性：确保设备电量充足并且连接线缆没有损坏。
三、连接汽车电脑诊断设备1. 找到车辆的诊断接口：一般情况下，汽车的诊断接口位于驾驶员座椅下方或发动机舱内，不同品牌和型号的车辆位置可能略有不同。
2. 使用连接线缆将汽车电脑诊断设备与车辆连接：将一端连接到诊断接口，另一端连接到设备的主机。
四、使用汽车电脑诊断设备1. 打开汽车电脑诊断设备的电源开关，启动设备。
2. 根据设备的操作菜单，选择相应的功能和操作选项：不同的设备可能有不同的操作界面和菜单选项，根据设备的使用说明进行操作。
3. 读取和显示故障代码：在设备上选择读取故障代码的功能，等待设备完成读取，然后查看设备上显示的故障代码。
故障代码是一串由字母和数字组成的编码，每个编码代表着特定的故障类型和位置。
4. 解析和诊断故障代码：根据设备的操作菜单，选择解析故障代码的功能，设备将会提供关于故障代码的详细解释和诊断建议。
5. 清除故障代码：如果您已修复了车辆上的故障问题，可以选择清除故障代码的功能来清除设备上的故障代码。
6. 监测传感器数据：有些汽车电脑诊断设备还可以实时监测和显示车辆的传感器数据，如发动机转速、车速、水温等，通过这些数据可以更直观地了解车辆的工作状态。
车载通用诊断仪安全操作及保养规程
车载通用诊断仪安全操作及保养规程车载通用诊断仪是一种用于检测汽车故障的仪器设备，它可以通过读取车辆故障码、检查传感器数据和执行特定测试等功能来迅速诊断汽车问题。
为了确保诊断仪的安全操作和延长其使用寿命，我们需要遵守一些操作规程和保养要求。
安全操作规程1. 阅读说明书在使用诊断仪之前，应仔细阅读使用说明书。
需要了解的特别是有关安全操作的信息，如使用时的电源要求、正确连接OBD插头的方法、每个按键和屏幕显示的含义等。
2. 关闭发动机在将诊断仪连接到汽车的OBD接口之前，请确保关闭汽车的发动机。
如果诊断仪在汽车工作状态下连接，可能会破坏设备或汽车。
3. 正确安装OBD插头将诊断仪插入车辆的OBDII接口时必须小心，不要使用过量的力。
如果您不确定哪个插槽适合您的车型，请查阅车辆说明书。
4. 安全价格诊断仪在使用诊断仪时，不要强拉、推压、拽扯或用力捏它，防止设备失去连接或电路接触不良。
5. 合理操作诊断仪不要在扫描过程中拔掉诊断仪，不要在屏幕上敲打或按压。
要避免在水或粘稠物质的环境中使用诊断仪，以确保设备正常工作。
6. 维护清洁诊断仪定期清洁诊断仪壳体以避免进水或其他环境杂质损坏外壳。
避免使用有害的溶剂或气体来清洁设备。
使用橡胶涂料或纯水进行清洁是最好的。
7. 停止使用有故障的设备如果发现诊断仪设备存在故障或异常情况，请及时停止使用，并联系相关的仪器维修工程师进行修理或更换工作。
保养规程1. 每日清洗诊断仪在使用后应该保持清洁，以防灰尘和污垢附着在设备表面或连接器上。
可以使用专用的橡胶涂料或纯水等清洁工具进行清洁。
2. 定期检查电缆经常检查设备电缆是否有损伤或捆绑，以确保设备的正常工作。
如果发现电缆有损伤或捆绑，必须及时维修或更换。
3. 定期更换电池设备内置的电池在使用一段时间后会逐渐耗尽，会导致设备无法正常工作。
因此，建议定期更换诊断仪的电池以确保设备正常工作。
4. 避免过度曝晒设备应防止曝晒在阳光下或其他强光下，并应在低温环境中储存设备以确保其寿命和使用效果。
诊断仪的使用流程
诊断仪的使用流程
1.准备工作：确定要检测的车辆，检查检测仪是否正常。
2.连接检测仪：将检测仪的OBD接口连接到车辆的OBD接口上。
3.开机：按下检测仪的开机键，等待检测仪自检完成。
4.选择车型：根据车辆的品牌、型号和年份，在检测仪的菜单中选择相应的车型。
5.开始诊断：按下检测仪的诊断键，等待检测仪完成诊断。
6.查看诊断结果：检测仪会显示车辆的故障码和故障信息，用户可根据显示的信息判断车辆的故障情况。
7.清除故障码：如果需要清除故障码，可按下检测仪的清除键，等待检测仪清除故障码。
8.结束检测：检测完成后，按下检测仪的关闭键，断开检测仪和车辆的连接。
9.保存记录：将检测结果保存到电脑或其他设备中，以备日后参考。
- 1 -。
如何使用汽车故障诊断仪
如何使用汽车故障诊断仪如何使用汽车故障诊断仪1、首先，找来故障诊断仪和故障车辆。
2、然后再把诊断仪接口连接到汽车上，至于汽车上一般都设置在转向盘的下方，驾驶员的膝盖位置，找到然后连接好。
3、五菱车一般都设置在副驾驶员的座椅下面。
4、打开点火钥匙到ON档，再打开诊断仪，在页面显示选择汽车诊断，然后选择相对应得车型，发动机型号点击进去。
5、选择发动机系统，选择读取故障码，然后再退回，选择清除故障码，启动发动机再读取故障码。
6、如若检查不出时，可选择读取数据流，查看数据的变化再进行对照维修书。
这就是诊断仪的基本使用。
注意事项：先接上接头，然后再打开钥匙到ON档，最后才打开诊断仪。
汽车常见的六个故障诊断方法1.声响异常有些故障会引起汽车发动机或底盘部分的不正常响声，应该认真对待，否则很容易酿成机件事故。
经验表明：凡声响沉重，并伴有明显的震陡现象多系恶性故障，应立即停机，查明原因。
一般的声响常因成因不同而带有不同的特征，在判断时应该仔细查听，正确分辨。
2.燃润料消耗异常一般为发动机工作不良或底盘调整不当所致，机油的`消耗过多，除了渗漏原因外，多半发动机存在故障，这时常伴有加机油口处大量的冒烟或脉动冒烟、排气颜色不正常，其主要原因主要是活塞与汽缸壁的配合间隙过大或有严重磨损。
3.过热现象过热现象，通常表现在发动机、变速器、驱动桥和制动器等总成上。
正常的情况，无论汽车工作多长时间，这些总成都应该保持在一定的温度。
除发动机外，如果用手接触时，感到烫疼难忍，即表明该处过热。
发动机过热说明冷却系统由问题，如不及时排除，会引起爆震、早燃、行驶无力，甚至造成烧溶事故等。
4.工况突变所谓的工况突变，是指汽车的工作情况突然出现不正常的现象，这是比较常见的故障症状，一般为突发，遇事时应冷静处理。
常见的有：发动机突然熄火后发动困难，甚至不能发动;发动机在行驶中动力突然降低，使行驶无力;行驶中突然制动失灵或跑偏等，这种故障虽然症状明显，容易察觉，但其成因复杂，而且往往是由渐变到突变，因此遇此时，应该冷静的靠边停车，如无经验建议到维修处维修。
汽车空调诊断仪(RA007PLUS)操作手册
汽车空调诊断仪（RA007PLUS）操作手册图1 控制面板说明图2 接口说明表1 空调故障诊断仪的测量参数一、开机（1）按打开/关闭按钮（2）使用方向键，选择菜单（3）按确认键，进入相应菜单图3 空调诊断仪的主菜单二、数据保存菜单使用光标键，选择数据保存菜单，进入下一级界面，进行数据保存。
图4 数据保存操作示意三、系统设置菜单（1）使用光标键，选择系统设置菜单，进入下一级界面，内容包括对比度、背景亮度、语言等。
（2）使用光标键，选择英文，然后选择Close，返回主菜单。
图5 语言选择操作示意四、空调诊断菜单1、菜单说明（1）工作模式：测量模式、控制模式、自动诊断模式。
图6 空调诊断菜单的工作模式（2）车辆配置。
不论选择的是何种模式，都要对待检空调系统的配置进行选择。
图7 车辆配置菜单说明（3）工作模式操作流程图8 工作模式操作流程2、自动诊断模式在操作过程中，空调故障诊断仪会指导用户如何做，包括对测试每个阶段前要完成的连接说明，以及如何实施测试作出精确的说明。
（1）在空调主菜单中选择“Auto.diagnostic”项目。
（2）选择车辆配置。
（3）按提示信息进行连接，选择“Next”，按确认键。
图9 连接说明1图10 连接说明2（4）初始条件测量。
按提示信息进行连接，选择“Next”，按确认键。
图11 初始条件测量菜单说明（5）读取环境空气温度和相对湿度数据，然后按确认键。
图12 环境空气温度和相对湿度（6）设置测试条件。
按提示信息进行连接，选择“Next”，按确认键。
图13 设置测试条件说明1图14 设置测试条件说明2（7）读取诊断数据。
测试结果在60秒后得出。
（8）诊断结果。
图15 诊断结果说明3、测量模式测量模式可启用某些物理值的图形或数字显示功能，例如：- 车辆空调电路的高压和低压值- 周围空气或系统排出空气的温度和湿度值- 在管道内流动的，与热电偶夹子TK1到TK4接触的冷却剂温度在测量模式下，有两种显示模式可供选择：显示器模式（默认模式）、细节模式。
正确描述汽车故障诊断仪的使用方法
正确描述汽车故障诊断仪的使用方法
汽车故障诊断仪是一种车用专业测试工具，它可以用来检测车辆的电子系统中的故障信息，以排除车辆故障的原因。
使用汽车故障诊断仪的方法如下：
1、连接汽车故障诊断仪
首先，将汽车故障诊断仪接通电源，并将其连接到车辆上的接口上。
2、识别车辆
接着，在故障诊断仪上输入车辆信息，包括车辆型号和制造年份，然后选择合适的诊断协议进行车辆识别。
3、诊断检测
第三步是开始进行故障检测，可以选择手动模式或自动模式，故障诊断仪自动扫描发动机和电子系统中的故障信息。
4、显示诊断结果
最后，汽车故障诊断仪可以显示具体的故障代码，并可以提供错误原因和排除方法，以便技术人员进行快速检修。
通过使用汽车故障诊断仪，可以快速准确地识别出汽车故障的原因，给车主和技术人员带来很大的方便。
汽车空调压力检测的操作流程及注意事项
汽车空调压力检测的操作流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车空调压力检测的操作流程及注意事项引言汽车空调系统在车辆中扮演着至关重要的角色，尤其是在炎热的夏季。
Tech 2汽车专用诊断仪的使用
3 ）选择 [ （ 2 ） 2002] ，屏幕 显示选择车辆类型；
车辆识ቤተ መጻሕፍቲ ባይዱ 由以下选择车辆类型 小客车 1/1 小客车
7
4）选择[小客车]，选择菜单如下： F0：动力总成（发动机） F1：车身 F2：底盘
系统选择菜单 （Y）2000 小客车 F0：动力总成 F1：车身 F2：底盘 F3：诊断电路检查
13
再选择[F0：冻结画面数据]， 屏幕将显示该故障出现时，已 被锁定的发动机电控系统各数 据；
P0336 冻结画面数据 发动机转速 1078转/分 ECT 14摄氏 TP角度 0% MAP 37千帕 大气压力 103千帕 MAF 7.28克/秒 发动机负载 4% 喷油脉冲宽度 4.59ms 空气燃油比 12.5：1 1/18 发动机转速 选择项目 DTC说明 更多
自清除后未运行的代码 P0325 爆震传感器（ KS ）电 路 上一次测试：不开动 本点火：不开动 自清除后：不开动 1/14 信息
12
要查看诊断测试状况时可在上 述步骤 9 时选择 [F3 ：诊断测试 状况]，屏幕显示各故障代码对 应元件或系统在测试状态的性 能；
诊断测试状况 DTC P0101 P0102 P0103 P0108 P0121 P0131 P0132 P0134 P0171 不开动 不开动 不开动 不开动 不开动 不开动 不开动 不开动 不开动 1/62 空气流量（MAF）传感器性能
15
要清除故障代码可在上述步 骤8时选择[F2：清除DTC信息]， 说明：清除故障码时只能用 [Yes]/[No]键，若确需清除故 障码，按[Yes]键； 键入[Yes]，屏幕显示清除故 障信息；
清除DTC信息 清除 DTC 命令将消除控制器上存 储的历史记录 是否清除DTC？（[Yes]/[No]） 1/5
汽车空调诊断仪使用手册
汽车空调诊断仪使用手册
冯永忠
【期刊名称】《汽车维修与保养》
【年(卷),期】2014(0)5
【摘要】汽车维修职业院校和修理厂已经配置了美国罗宾耐尔（ROBINAIR）的TECNOCLIMPROPLUS汽车空调诊断仪（图1）.该产品用于监测、诊断汽车空调电路和R134a制冷剂.作为制冷剂R134a的基本诊断工具,TECNOCLIMPROPLUS 提供了对任何配备了两个加注阀的空调系统进行自动诊断、测量和监测的功能.【总页数】2页(P75-76)
【作者】冯永忠
【作者单位】
【正文语种】中文
【相关文献】
1.一种新型多功能彩色超声诊断仪图文管理系统的研制*一种新型多功能彩色超声诊断仪图文管理系统的研制
2.《汽车空调系统检修》信息化教学设计及实践——以汽车空调原理单元为例
3.汽车空调压缩机转速对汽车空调的影响
4.分析汽车空调制冷系统的匹配设计与对汽车空调系统的影响
5.韩医“四象”诊断仪对中医诊断仪器研发启示
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
9、控制菜单的操作方法
此菜单用于诊断空调系统的部件 （1）选择控制菜单，按确认键 （2）选择空调配置，按确认键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
▪ 控制菜单的选项
英文 Efficiency Load Condenser Evaporator MEC Compressor PWM Compressor 0-5V pressure sensor Power supplies
（1）选择效率菜单，按确认键
PPT文档演模板
•效率菜单 •确认键
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） （２）按光标键和确认键，进入空调配置菜单
•维修接口阀门 •（两阀、低压阀或高压阀）
•空调压缩机类型 •（可变或定排量）
PPT文档演模板
•压力传感器类型 •（线性或机械）
•膨胀装置类型 •（膨胀阀或节流管）
（9）诊断结果显示。按确认键
•效果差
•过冷 •过热 •高压 •低压 •高压温度 •低压温度
PPT文档演模板
•环境空气温度 •环境空气湿度
•出风口温度
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（10）可能故障原因显示 按确认键，保存诊断结果；按下标键、确认键，退出。
PPT文档演模板
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
③ 对空调工况进行设置，按确认键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） 光标沿着一个 “气体R134有效图形”的而划分的三个区域移动
•A区: 制冷剂以液态离开蒸发器-不正确 •B区: 制冷剂以饱和状态离开蒸发器-不正确 •C区: 制冷剂以气态离开蒸发器-正确
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（5）对空调工况进行设置
按界面提示信息进行空调系统设置（共2页） 满足运行条件和时间，按确认键
PPT文档演模板
•第一页
•压缩机运转5-10分钟 •发动机转速保持1800-2200 •打开车窗 •新鲜空气门打开
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•快速进入菜单键
•图形模式 •细节模式 •储存 •主菜单
•关闭
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•图形模式
PPT文档演模板
•细节模式
•数据保存
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） （7）测试完成后，按返回键，返回主菜单
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） （３）将THR传感器放在车辆2米处，按确认键
•2米
•确认键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（4）仪器显示环境温度和湿度数值 按确认键，进入下一个界面
•环境温度 •环境湿度
PPT文档演模板
•确认键
汽车空调诊断仪（RA007PLUS） 光标沿着一个 “气体R134有效图形”的而划分的三个区域移动
•A区: 制冷剂以液态离开冷凝器-正确 •B区: 制冷剂以饱和状态离开冷凝器-不正确 •C区: 制冷剂以气态离开冷凝器-不正确
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•空调诊断菜单
•存储器菜单
PPT文档演模板
•系统设置菜单
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•3、设置菜单
• • 第一次使用设备时，需要对语言进行设置：
（1） 按光标键，选择设置菜单，按确认键 （2） 按光标键，选择第三项的语言项目，按确认键 （3） 按光标键，选择第二项的英文，按确认键 （4） 按返回键，返回主菜单
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
7、自动诊断菜单的操作方法
此菜单用于对空调性能进行诊断，得到诊断结果
（1）按光标键，选择自动诊断菜单 （2）按按确认键，进入空调配置菜单 （3）选择空调配置，按确认键
PPห้องสมุดไป่ตู้文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•C区：光标在这个区域内保持稳定，这表示 在被测管路中冷却剂放热正确。
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（4）冷凝器测试
判断冷凝器工作是否正常
例如，冷凝器是否使高压制冷剂从气态（进入冷凝器 的状态）变为液态（离开冷凝器的状态）。
关键的测试参数： 高压侧制冷剂压力（HP） 冷凝器进口温度（TK1） 冷凝器出口温度（TK2）
TK3传感器（黑色） TK4传感器（蓝色）
有线 有线
环境温度和相对湿度 距车辆2米部位
THR 传感器
出风口温度和相对湿度 中央出风口部位
THR 传感器
制冷剂压力信号
制冷剂压力传感器的信 HP1000电缆（选装） 号线
无线 无线 有线
压缩机工作电压
压缩机控制线
CRCO PSA电缆（选装） 有线
PPT文档演模板
对主机进行充电，充电时间约为5小时
•接在220V电源上
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
•2、传感器连接
PPT文档演模板
•THR传感 器
•注：线束的颜色与主机接口的颜色对应
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
测量参数表
项目 低压侧制冷剂压力
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（3）负荷测试 目的：确定制冷剂的放热情况
关键的测试参数： 高压侧制冷剂压力（HP） 冷凝器出口温度（T2）
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
① 选择LOAD选项，按确认键 ② 连接高压传感器和TK2传感器
•局部单元的线路故障 •压缩机故障 •膨胀阀堵塞
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
8、测量菜单的操作方法
此菜单用于检测和显示传感器的测量数据 （1）连接两个压力传感、4个TK传感器 （2）开机，选择空调诊断菜单的测量菜单，按确认键 （3）选择空调配置，按确认键
PPT文档演模板
汽车空调诊断仪的使用 方法
PPT文档演模板
2020/11/23
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
控制面板
•USB指示灯 •电源指示灯
•电源键
•快速进入菜单键 •上/左键 •确认键 •下/右键
•返回键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
中文 效率 负荷 冷凝器 蒸发器 MEC型压缩机 PWM型压缩机 0-5V型压力传感器 电源供应
说明 空调制冷系统的效率(出风口温度) 压缩机效果(高压、冷凝器出口温度） 冷凝器的效率 蒸发器的效率 机械控制型压缩机运转状况 脉宽调制信号型压缩机运转状况 控制和模拟线性制冷剂压力传感器 电压表功能
PPT文档演模板
（4）连接高、低阀传感器，完成后按确认键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（5）连接T2、T3、T4传感器，完成后按确认键
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
（6）连接THR传感器放在距车辆2米处，按确认键 仪器显示环境温度和湿度值
•返回 •擦除 •时间 •暂停
•压力值
•最大值 •平均值 •最小值
•测试时间
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） 利用光标键、确认键，进行擦除、时间、暂停等设置
•数据擦除
PPT文档演模板
•获取时间设定
•暂停
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS） （6）快速进入菜单键的功用
•车辆配置
•测试顺序 •(选择测试项目)
PPT文档演模板
•连接说明 •测试条件说明 •测试顺序应用
•自动诊断模式
•车辆配置 •连接说明 •初始条件获得 •自动获取 •测量结果显示 •故障可能原因显示
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
6、效率菜单的操作方法 此菜单用于检测空调制冷效果
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
③ 对空调工况进行设置，按确认键。
PPT文档演模板
汽车空调诊断仪的使用方法
汽车空调诊断仪（RA007PLUS）
光标沿着一个分为三个区域的图区移动
•A区：光标在这个区域内保持稳定，表示被 测管路中的冷却剂放热不足。
•B区：光标在这个区域内保持稳定，表示被 测管路中的冷却剂放热过量
测量部位 低压维修阀门
测量元件 低压传感器（蓝色）
测量方式 有线
高压侧制冷剂压力
高压维修阀门
高压传感器（红色）
有线
冷凝器入口温度 冷凝器出口温度
冷凝器入口金属管路 冷凝器出口金属管路
TK1传感器（红色） TK2传感器（黄色）
