编制竣工图形式和深度区别
竣工图绘制规范及标准-竣工图图框尺寸标准-竣工图标注规范
竣工图类型容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
具体的改绘方法可视图面、改动围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。

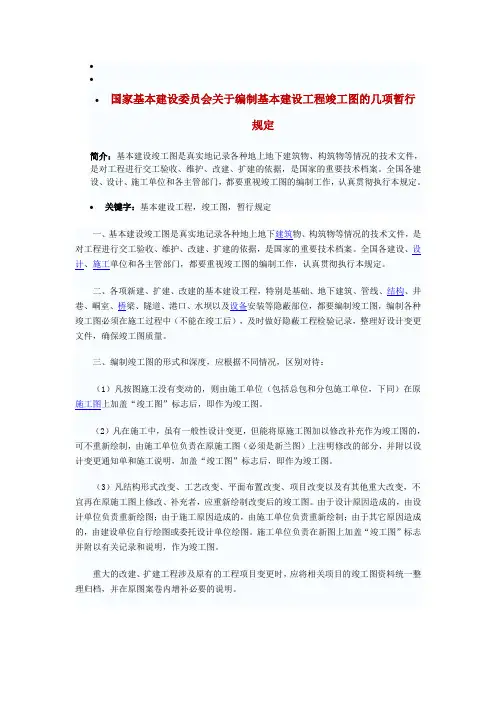

国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定
∙∙∙国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定简介：基本建设竣工图是真实地记录各种地上地下建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。
∙关键字：基本建设工程，竣工图，暂行规定一、基本建设竣工图是真实地记录各种地上地下建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图，编制各种竣工图必须在施工过程中（不能在竣工后），及时做好隐蔽工程检验记录，整理好设计变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新兰图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘制；由于其它原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
重大的改建、扩建工程涉及原有的工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。

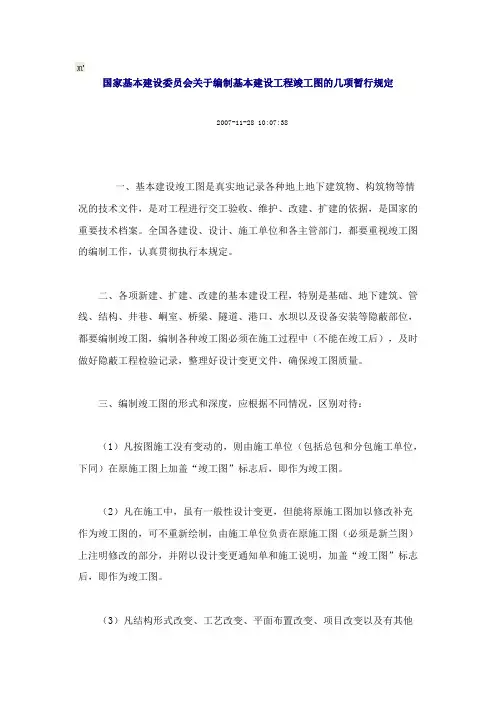

国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定
国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定2007-11-28 10:07:38一、基本建设竣工图是真实地记录各种地上地下建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图，编制各种竣工图必须在施工过程中（不能在竣工后），及时做好隐蔽工程检验记录，整理好设计变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新兰图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘制；由于其它原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
重大的改建、扩建工程涉及原有的工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。
（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁，字迹清楚。
不得用圆珠笔或其他易于褪色的墨水绘制。
竣工图要经承担施工的技术负责人审核签认。
四、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。
建筑工程竣工图的编制要求与审核要点
建筑工程竣工图的编制要求与审核要点竣工图的概念：1、竣工图的定义：竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》GB/T50328-2014中2.0.6条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。
竣工图的相关规范：《建设工程文件归档整理规范》CB/T50328-2014；《建设工程质量管理条例》中华人民共和国国务院令第279号《国家建委关于编制基本建设工程竣工图的几项暂行规定》《建设工程文件归档整理规范》GB/T50328-2014：2.0.6竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。
4.2.6工程文件中文字材料幅面尺寸规格宜为A4幅面（297mm×210mm）。
图纸宜采用国家标准图幅。
4.2.7工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。
4.2.8所有竣工图均应加盖竣工图章。
1竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2竣工图章示例如下图：（80×50mm）3竣工图章尺寸为：50mm×80mm。
4竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4.2.9竣工图的绘制与改绘应符合国家现行有关制图标准的规定。
建筑：封面；建筑竣工图目录；说明；建筑构造作法一览表；总平；建筑平面图；立面图；剖面图；楼梯；部分平面；建筑详图。
结构：封面；结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
给排水：封面；给排水竣工图目录；说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
电气：封面；电气竣工图目录；说明；主要设备材料表；平面图；详图；系统图；控制线路图。
竣工图绘制规范及标准-竣工图图框尺寸标准-竣工图标注规范
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2竣工图包括以下内容：2.2.1工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1利用施工蓝图改绘的竣工图3.2在二底图上修改的竣工图3.3重新绘制的竣工图4、竣工图绘制要求4.1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。
竣工图纸编制要求及方法
竣工图纸编制要求及方法竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。
竣工图要求
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图类型内容与要求
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图规定
1基本介绍工程竣工验收后，真实反映建设工程项目施工结果的图样。
竣工图，就是在竣工的时候，竣工图由施工单位按照施工实际情况画出的图纸，因为在施工过程中难免有修改，为了让客户（建设单位或者使用者）能比较清晰地了解管道的实际走向和设备的实际安装情况，国家规定在工程竣工之后施工单位必须提交竣工图。
2法律规定在最新的中华人民共和国石油化工行业标准 SH3503-2007 中对竣工图的编制和图章格式进行各较大的修改。
原竣工图章签字有施工单位和监理单位共同完成，但是在最新的2007版本规范中变成了由设计单位和监理单位共同签章。
在《市政基础设施工程施工技术文件管理规定》（城建[2002]221号）中有如下规定：1、工程竣工后应及时进行竣工图的整理。
绘制竣工图须遵照以下原则：（1）凡在施工中，按图施工没有变更的，在新的原施工图上加盖“竣工图”的标志后，可作为竣工图。
（2）无大变更的，应将修改内容按实际发生的描绘在原施工图上，并注明变更或洽商编号，加盖“竣工图”标志后作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及其它重大改变；或虽非重大变更，但难以在原施工图上表示清楚的，应重新绘制竣工图。
2、改绘竣工图，必须使用不褪色的黑色绘图墨水。
在《国家建委关于编制基本建设工程竣工图的几项暂行规定》（[82]建发施字50号）中有如下规定：一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和主管部门。
都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。
(整理)竣工图说明写作指导参考
竣工图说明写作指导下面是我找资料时再自己整理的一些要求及补充：1、文字说明语气应为完工的工程说明，即竣工说明，不能照抄原设计图的设计说明，在设计说明中的一些词不能使用在竣工图说明中，如建议、宜、必须、拟等。
竣工图说明应充分体现已完工程的施工过程，是已发生的；2、在工程发生重大的变更需在竣工图说明中写明原因以及变更的相关项目3、增加的工程量做一定的说明文字4、工程量减少的项目应列项统计（包含设计的工程量和实际完成的工程量）国家建委关于编制基本建设工程竣工图的几项暂行规定：一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中(不能在竣工后)，及时做好隐蔽工程检验记录，整理好建设变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：(一)凡按图施工没有变动的，则由施工单位(包括总包和分包施工单位，下同)在原施工图上加盖“竣工图”标志后，即作为竣工图。
(二)凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图(必须是新兰图)上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
(三)凡结构形式改变、工艺改变、平面布置改变，项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图：由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录说明，作为竣工图。
建筑工程竣工图的编制要求与审核要点【最新版】
建筑工程竣工图的编制要求与审核要点竣工图的概念：1、竣工图的定义：竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》GB/T50328-2014中2.0.6条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。
竣工图的相关规范：《建设工程文件归档整理规范》CB/T50328-2014；《建设工程质量管理条例》中华人民共和国国务院令第279号《国家建委关于编制基本建设工程竣工图的几项暂行规定》《建设工程文件归档整理规范》GB/T50328-2014：2.0.6 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。
4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mm ×210mm）。
图纸宜采用国家标准图幅。
4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。
4.2.8 所有竣工图均应加盖竣工图章。
1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2 竣工图章示例如下图：（80×50mm）3 竣工图章尺寸为：50mm×80mm。
4 竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4.2.9 竣工图的绘制与改绘应符合国家现行有关制图标准的规定。
2、设计图、施工图、竣工图的区别：设计图、施工图、竣工图这三种图在工程的不同阶段和时间产生，也与不同经济活动相对应。
设计图、施工图、竣工图分析表建设工程竣工图是城建档案的重要组成部分，是建设工程档案的核心，竣工图是工程竣工后交工验收、改建、扩建、维护管理的重要依据。
竣工图是城市规划、建设、管理的重要依据。
竣工图是工程维护管理的重要依据。
竣工图是司法鉴定裁决的法律凭证。
竣工图编制基本要求
四、竣工图的编制单位与编制套数：
竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号] 《关于编制基本建设竣工图的几项暂行规定》执行。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外，一般要求不少于三套，三套的归属是：城建档案馆一套，使用单位一套，建设单位主管机关档案室一套。因编制竣工图须增加的图纸，由建设单位负责及时提供给施工单位。
九、为了做好基本建设工程竣工图的编制工作，各主管部门可根据具体情况制订有关细则。
十、本规定从批准、颁布之日起开始试行。过去的有关规定，与本规定相抵触者，按本规定执行
一、竣工图的概念
竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工图与施工图的本质区别。
3竣工图是司法鉴定裁决的法律凭证
竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。
竣工图类型内容与要求
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图绘制规范及标准-竣工图图框尺寸标准-竣工图标注规范
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
编制基本建设工程竣工图的几项暂行规定
国家基本建设委员会关于颁发《编制基本建设工程竣工图的几项暂行规定》的通知（82）建发施字50号各省、市、自治区建委，国务院各有关部、总局，基建工程兵：???现将《编制基本建设工程竣工图的几项暂行规定》发给你们试行。
???????????一九八二年二月八日国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定???一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。
???二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程检验记录，整理好设计变更文件，确保竣工图质量。
???三、编制竣工图的形式和深度，应根据不同情况，区别对待；???（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同），在原施工图上加盖“竣工图”标志后，即作为竣工图。
???（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新兰图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
???（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图。
由于施工原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
???重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。
最新竣工图绘制规范
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%勺，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2竣工图包括以下内容：2.2.1工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1利用施工蓝图改绘的竣工图3.2在二底图上修改的竣工图3.3重新绘制的竣工图4、竣工图绘制要求4.1利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定，以下是常见改绘方法的举例说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制竣工图形式和深度区别
编制竣工图的形式和深度的区别
编制竣工图的形式和深度，应根据不同情况，区别对待：
（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。
重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。
（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
竣工图要经承担施工的技术负责人审核签认。
感谢您的阅读！。
