总图设计中的竖向设计
竖向设计图纸表达方法
（1）图纸平面比例：采用1:200～1:1000，常用1:500。
（2）等高距：设计等高线的等高距应与地形图相同。如果图纸经过放大，则应按放大后的图纸比例，选用合适的等高距（可按表1-1选用）。一般可用的等高距在0. 25～1.0m之间。
（3）图纸内容：用国家颁发的《总图制图标准》（GBJ 103-87）所规定的图例，表明园林各项工程平面位置的详细标高，如建筑物、绿化、园路、广场、沟渠的控制标高等；并要表示坡面排水走向。作土方施工用的图纸，则要注明进行土方施工各点的原地形标高与设计标高，表明填方区和挖方区，编制出土方调配表。
在园林地形的竖向设计中，如何减少土方的工程量，节约投资和缩短工期，这对整个园林工程具有很重要的意义。因此，对土方施工工程量应该进行必要的计算，同时还须提高工作的效率，保证工程质量。
9. 在有明显特征的地方，如园路、广场、堆山、挖湖等土方施工项目所在地，绘出设计剖面图或施工断面图，直接反映标高变化和设计意图，以方便施工。
10. 编制出正式的土方量估算表和土方工程预算表。
11. 将图、表不能表达出的设计要求、设计目的及施工注意事项等需要说明的内容，编写成竖向设计说明书，以供施工参考。
设计图纸的表达
竖向设计应是总体规划的组成部分，需要与总体规划同时进行。在中小型园林工程中，竖向设计一般可以结合在总平面图中表达。但是，如果园林地形比较复杂，或者园林工程规模比较大时，在总平面图上就不易清楚地把总体规划内容和竖向设计内容同时都表达得很清楚。因此，就要单独绘制园林竖向设计图。
根据竖向设计方法的不同，竖向设计图的表达也有高程箭头法、纵横断面法和设计等高线法等三种方法。由于在前面已经讲过纵横断面设计法的图纸表达方法，下面，就按高程箭头法和设计等高线法相结合进行竖向设计的情况来介绍图纸的表达方法和步骤。
建筑总图竖向设计要点研究
建筑总图竖向设计要点研究作者：王幸诗来源：《建筑建材装饰》2017年第07期摘要：在建筑工程领域，总图的设计是一个非常关键的内容，直接影响着工程后续工作的顺利展开。
而从建筑自身的功能性考虑，在总图设计中，不仅应该关注总平面的布置，还应该把握其竖向设计。
如果说建筑平面布局关系着其功能的全面性与可靠性，竖向设计则关系着其性能发挥的程度，也会在一定程度上影响工程的工程量及综合效益。
本文结合建筑总图的相关概念，对其竖向设计要点进行了分析和探究。
关键词：建筑总图；竖向设计；要点引言伴随着经济的快速发展，人们的生活水平不断提高，对于自身的居住环境也提出了更高的要求。
在这种情况下，建筑的功能日趋多样化，无论是总体的平面布局还是内部的空间结构都呈现出复杂化的趋势，因此，做好建筑总图的平面设计以及竖向设计，是非常重要的。
而竖向设计的质量在很大程度上关系着建筑性能的发挥程度，关系着建筑工程整体的经济效益和社会效益，更是应该重点关注的内容。
1建筑总图竖向设计要点1.1场地分析在进行建筑总图的竖向设计时，最先需要做的，就是对场地进行全面细致的分析。
以地形起伏较大的山区场地为例，分析的重点包括了地质水文、地形地貌以及交通运输条件等。
其中，地质水位主要是对地质构造以及水文条件的分析，如地下水分布、水质状况、水位高低、洪水位置等；地形地貌的分析主要是对地势走向的分析以及地形高差的确认，了解相应的地貌特征；交通运输条件则是对场地周边公路、铁路及水运条件的分析。
在场地分析环节，应该做好现场岩土勘察工作，确保分析的合理性与准确性，保证设计效果。
1.2场地平整场地分析完成后，一般都需要对场地进行平整处理，即工程建设中所谓的“初平土”。
可以采用的方法包括箭头法、等高线法以及两种方法的结合。
在场地平整中，常用的平整方式包括了台阶式和平坡式两种，相比较而言，平坡式的操作更加简单，工程量也相对更小。
对于设计人员而言，为了能够从整体上对场地竖向设计的关键点进行把握，为单体竖向设计奠定良好的基础，需要关注三个方面的内容：（1）对于诸如输气管道清管站、输油管道热泵站等场地相对平整开阔、规模和相对高差较小的建筑，考虑到其功能单一，在总图设计中，通常都能够获得良好的站场位置，利用箭头法能够做出良好的场地设计。

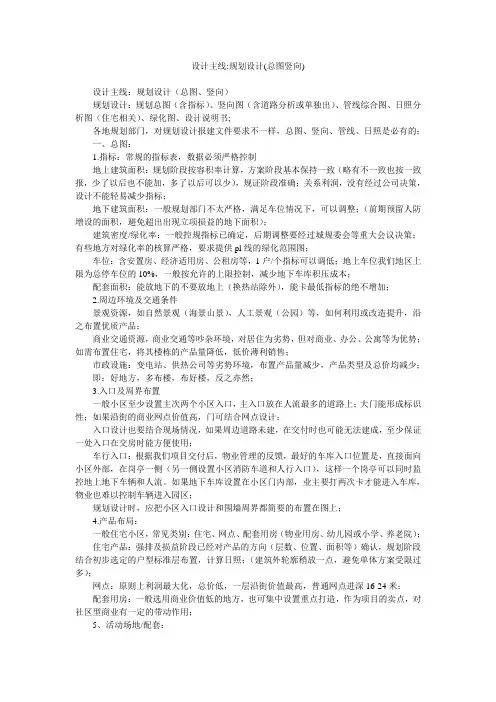

设计主线-规划设计(总图竖向)
设计主线:规划设计(总图竖向)设计主线：规划设计（总图、竖向）规划设计：规划总图（含指标）、竖向图（含道路分析或单独出）、管线综合图、日照分析图（住宅相关）、绿化图、设计说明书;各地规划部门，对规划设计报建文件要求不一样，总图、竖向、管线、日照是必有的；一、总图：1.指标：常规的指标表，数据必须严格控制地上建筑面积：规划阶段按容积率计算，方案阶段基本保持一致（略有不一致也按一致报，少了以后也不能加，多了以后可以少），规证阶段准确；关系利润，没有经过公司决策，设计不能轻易减少指标；地下建筑面积：一般规划部门不太严格，满足车位情况下，可以调整；（前期预留人防增设的面积，避免超出出现立项损益的地下面积）；建筑密度/绿化率：一般控规指标已确定，后期调整要经过城规委会等重大会议决策；有些地方对绿化率的核算严格，要求提供pl线的绿化范围图；车位：含安置房、经济适用房、公租房等，1户/个指标可以调低；地上车位我们地区上限为总停车位的10%，一般按允许的上限控制，减少地下车库积压成本；配套面积：能放地下的不要放地上（换热站除外），能卡最低指标的绝不增加；2.周边环境及交通条件景观资源，如自然景观（海景山景），人工景观（公园）等，如何利用或改造提升，沿之布置优质产品；商业交通资源，商业交通等吵杂环境，对居住为劣势，但对商业、办公、公寓等为优势；如需布置住宅，将其楼栋的产品量降低，低价薄利销售；市政设施：变电站、供热公司等劣势环境，布置产品量减少，产品类型及总价均减少；即：好地方，多布楼，布好楼，反之亦然；3.入口及周界布置一般小区至少设置主次两个小区入口，主入口放在人流最多的道路上；大门能形成标识性；如果沿街的商业网点价值高，门可结合网点设计；入口设计也要结合现场情况，如果周边道路未建，在交付时也可能无法建成，至少保证一处入口在交房时能方便使用；车行入口：根据我们项目交付后，物业管理的反馈，最好的车库入口位置是，直接面向小区外部，在岗亭一侧（另一侧设置小区消防车道和人行入口），这样一个岗亭可以同时监控地上地下车辆和人流。
总图设计的竖向布置
总图设计的竖向布置总图设计博客为大家剖析总图设计的竖向布置。
(1) 竖向布置的任务厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。
具体工作包括：1) 根据自然条件选择、确定厂区竖向布置的系统和方式；2) 确定建(构)筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输创造良好的条件；3) 确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡；4) 确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除；5) 确定必须建立的人工构筑物(护坡、挡土墙)。
总图的竖向布置(2)竖向设计的原则1) 竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。
2) 充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。
例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。
3) 在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。
要使其空间造型效果和谐均衡、舒展完整，在环境上优美舒适。
(3) 竖向布置系统与方式1) 竖向布置系统竖向布置系统基本可分为平坡式系统和台阶式系统两类。
平坡式系统的特点是厂区场地各主要整平面连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。
可以根据自然地形坡度的大小和场地宽度等因素选用。
2) 竖向布置的方式竖向布置的方式可分为平坡式、台阶式和混合式三种。
①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形式有利于生产运输联系、管网敷设。
浅谈总图的竖向设计要点
浅谈总图的竖向设计要点文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。
【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”引言竖向设计亦称为“垂直设计”或“竖向布置”。
在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。
”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。
即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。
同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。
根据竖向设计的全过程，归纳以下的主要要求。
1 要求详尽地搜集原始资料为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。
诸如: 设计任务书，建筑总平面方案布置,地形图（大比例；一般1：500）, 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（洪水频率和水害）, 其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。
掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。
2 要灵活地选择竖向设计的形式竖向设计的形式，有平坡式、阶梯式和混合式。
对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。
平坡式的竖向设计，比较简单，容易做好。
适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。
但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。
阶梯式的形式主要有几种: （1）高货位式：站台和货位高低差；（2）利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3）筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5）分层入口处理：建筑物的出入口，分高低层设入口，等等。

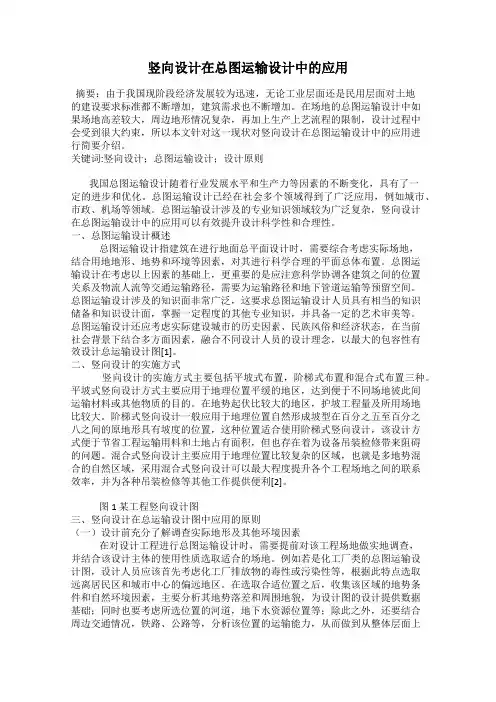

竖向设计在总图运输设计中的应用
竖向设计在总图运输设计中的应用摘要：由于我国现阶段经济发展较为迅速，无论工业层面还是民用层面对土地的建设要求标准都不断增加，建筑需求也不断增加。
在场地的总图运输设计中如果场地高差较大，周边地形情况复杂，再加上生产上艺流程的限制，设计过程中会受到很大约束，所以本文针对这一现状对竖向设计在总图运输设计中的应用进行简要介绍。
关键词:竖向设计；总图运输设计；设计原则我国总图运输设计随着行业发展水平和生产力等因素的不断变化，具有了一定的进步和优化。
总图运输设计已经在社会多个领域得到了广泛应用，例如城市、市政、机场等领域。
总图运输设计涉及的专业知识领域较为广泛复杂，竖向设计在总图运输设计中的应用可以有效提升设计科学性和合理性。
一、总图运输设计概述总图运输设计指建筑在进行地面总平面设计时，需要综合考虑实际场地，结合用地地形、地势和环境等因素，对其进行科学合理的平面总体布置。
总图运输设计在考虑以上因素的基础上，更重要的是应注意科学协调各建筑之间的位置关系及物流人流等交通运输路径，需要为运输路径和地下管道运输等预留空间。
总图运输设计涉及的知识面非常广泛，这要求总图运输设计人员具有相当的知识储备和知识设计面，掌握一定程度的其他专业知识，并具备一定的艺术审美等。
总图运输设计还应考虑实际建设城市的历史因素、民族风俗和经济状态，在当前社会背景下结合多方面因素，融合不同设计人员的设计理念，以最大的包容性有效设计总运输设计图[1]。
二、竖向设计的实施方式竖向设计的实施方式主要包括平坡式布置，阶梯式布置和混合式布置三种。
平坡式竖向设计方式主要应用于地理位置平缓的地区，达到便于不同场地彼此间运输材料或其他物质的目的。
在地势起伏比较大的地区，护坡工程量及所用场地比较大。
阶梯式竖向设计一般应用于地理位置自然形成坡型在百分之五至百分之八之间的原地形具有坡度的位置，这种位置适合使用阶梯式竖向设计，该设计方式便于节省工程运输用料和土地占有面积，但也存在着为设备吊装检修带来阻碍的问题。
工业场地的总图竖向设计探究
工业场地的总图竖向设计探究工业场地总图是一份展示工业场地全貌及各区域布局的重要设计图纸，有助于工业场地的规划、管理和运营。
在工业场地总图的设计中，竖向布局是一种常见的设计形式。
本文将探讨工业场地总图竖向设计的重要性、特点以及实际应用。
一、工业场地总图竖向设计的重要性1.1 展示全貌、清晰布局工业场地总图的竖向设计能够更好地展示场地的全貌和各区域的布局。
相比于横向设计，竖向设计更适合展示大型场地，能够呈现出更广阔的视野，更清晰地展示各个区域的定位和走向。
1.2 便于阅读、操作竖向设计的工业场地总图在放置和使用时更加方便，用户可以更轻松地进行阅读和查看。
特别是在大型工业场地中，竖向设计的总图更容易展开和滚动，便于工作人员进行实地操作和指挥。
1.3 呈现层次、优化布局通过竖向设计，工业场地总图可以更好地呈现出场地的层次和空间布局。
在布局优化和规划中，竖向设计可以更清晰地展示出各个区域的联系和相对位置，有助于优化工业场地的整体布局。
2.1 竖向展开、整体呈现竖向设计的工业场地总图在展开时可以整体呈现，将整个场地的布局一览无遗。
相比于横向设计，竖向设计更便于现场对照和整体把握，有助于工作人员进行全局规划和调度。
2.2 细节展示、清晰标注通过竖向设计，工业场地总图可以更清晰地展示出细节和标注，例如设备位置、通道走向、安全出口等重要信息。
而且竖向设计的总图可以更准确地标注方向和距离，为工作人员提供更直观的信息参考。
2.3 方便携带、使用便捷竖向设计的工业场地总图在携带和使用时更便捷，可以通过卷轴或折叠方式进行存放和展开。
这对于现场操作和紧急应急时非常重要，方便工作人员随时查阅和参考，提高工作效率和及时性。
3.1 工业厂区整体规划在工业厂区的整体规划中，竖向设计的工业场地总图可以提供全景展示，有利于管理者和工程师进行整体规划和布局优化。
通过竖向设计的总图，管理者可以更直观地了解场地的结构和布局，为厂区整体规划提供重要参考。
建筑总图竖向设计要点
建筑总图竖向设计要点摘要：在总图设计中，竖向布置设计和总平面布置同样重要。
竖向设计的合理性，直接影响到整个站场使用性能的发挥程度，同时会造成工程量的大小变化，影响工程经济效益和社会效益。
本文就建筑总图竖向设计的要点进行分析。
一、意义竖向设计亦称竖向规划是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。
当地域范围大、在地形起伏较大的场地，功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。
所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。
做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。
二、总图竖向布置设计总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计4 部分。
1 场地平整和场地局部平整场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。
场地平整采用的基本方式为平坡式和台阶式，台阶式平整需要有一定的特殊构筑物修建，相对比较复杂。
（1）在现在设计中，等高线法应用较为广泛。
等高线法的设计思路与地形图绘制思路是一致的，采用等高线法进行站场场地平整的优点：①场地整平情况明晰，读图容易；②对非等高线上点位的设计高程便于推算；③便于各建（构）筑物的基准高程确定。
采用等高线法的不足之处是地形地势适应性较差。
如果增加其适应性，分小区域进行场地平整，常常会造成设计复杂，读图、放线、施工难度增加。
（2）箭头法能够很好的解决细部竖向设计问题，与实际地形地势结合情况好，可以直观的表示出局部场地平整情况，形象地表示出地势变化趋势，有效地避免不合理设计。
但是这种方法对施工指导性较差，整体性及相互联系性显得不够紧密，对局部地点的高程推算时有差异，在土石方工程计算中显得有些力不从心，对于土石方工程量的估算不能有较好的指导意义。
浅谈总图中竖向布置的几个要点
浅谈总图中竖向布置的几个要点无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。
所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。
在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。
总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。
1 场地平整场地平整也叫场地初平，是整个工程项目的基础。
在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。
场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。
平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。
平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。
阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。
阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。
场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。
确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。
完成以上两个步骤，接下来就是场地初平，在确定好竖向设计形式以及平土标高后，我们就可以进行土方计算。
工厂总图竖向设计布置的探讨
竖向布置是 工厂总 图设计 中 的一 个重 要组 成 部分 ， 与 总 它 平面布置是紧密联系而不可分割 的 ， 两者有着 同样 重要 的作 用 。 特别是在地形起伏较 大的坡地 建厂 ， 、 筑物及设 施位 置的确 建 构 定， 除与符合设计要求的平面位置有 关外 ， 受竖 向标高关 系 的 还 影 响 。ｌ竖 向 设 计 的 合 理 性 ， 接 影 响 到 整 个 厂 区 场 地 使 用 性 能 ＿ 直 的发挥程度 ， 同时会造成工程量 的大小变化 ， 影响 工程经 济效益 和 社 会 效 益 。所 以 ， 考虑 场地 的 地 形 利 用 和 改 造 时 ， 须 兼 在 必
厂 区竖 向布置 的任务 ， 主要是根据工 厂的生 产工艺 要求 、 运 输装卸的要求 、 场地排 水的要 求及 厂 区地形 、 程地 质 、 工 水文 地 质等条件 ， 在进 行总平面布置 的同时 ， 成以下各 项工作 ： 定 完 确 竖 向布置 的形式和场地整平方式 ； 确定 场地 、 建构 筑物 、 铁路 、 道 路、 排水构筑物 和露 天场地等 的设 计标 高 ； 确定 场地排 水方式 及 系统并采取排水措施 ； 计算场地 土石 方工 程量 ， 并考虑土石 方的 调配与平衡 。合理的 竖向布 置应符 合 防洪安 全 、 道路 与 场地 连 接顺 畅 、 节省土石方 、 利降低运营成本 等要求 。总 图竖向布 置 有 设 计 一般 包 括 场 地 竖 向设 计 、 路 竖 向设 计 、 （ ）筑 物 竖 向 道 建 构
顾 “ 面 ” “ 向 ” 布 置 上 的要 求 ， 一 考 虑 和 处 理 设 计 过 程 平 和 竖 在 统 中 的矛 盾 问 题 ， 能 保 证 工 厂 生 产 使 用 和 建 设 的 合 理 性 、 济 才 经
竖向设计在山地建厂总图设计中的重要意义
次倒运 ， 提高物料搬运 的效率， 同时减少了台阶连接设施和建筑物之间的消
防通 道 等 占地 ， 大 大地 节 约 了厂 区用 地 。 如 铅锌 选矿 厂设 计 ， 将磨 矿车 间 与浮 选车间， 过 滤间 与 成 品仓 库 ， 合 并 设计 层 一 栋建 筑 ， 消 防 通道 按 《 建 筑设 计 防 火规范Ｇ Ｂ ５ ０ ０ １ ６ －２ ０ ０ ６ ￣ 中多 层 丙类 一 二 级 厂房 （ 仓 库 ）之 间 的 防火 间距 ｌ Ｏ ｍ、 车 间长 度按 １ ０ ０ ｍ 计算 ， 可 以节省 约０ ． １ ｈ 用地。 当无法 采 用联 合 厂 房 布置 时 ，台 阶 的连 接方 法 有 边 坡 和挡 土 墙 两种 方 式， 设 计工 程 中尽 量采 用挡 土 墙连 接 两 台阶 。如 ｌ Ｏ Ｏ ｋ ｆ ａ 规模 的 电解 金 属锌 项 目， 电解 工 段 与静 置 工 段 平 台高 差 按５ ｍ计 算 ， 电解 车 间 长约 ２ ２ ０ ｍ， 采 用 直立 式 加筋 挡 土 墙 ， 占地 约 为 ０ ． ０ ２ ｈ ； 采用 边 坡 形 式 ， 边坡值按 １ ： １ 设 置， 占地 面 积０ ． １ １ ｈ ｎ ｆ ， 约是 挡 土墙 占地 面积 的５ 倍。
畅， 物 料运输 的连续 性 差 ， 同 时造成 物 料 、 污水、 回用水 等无 法 采用 重 力运 输 ， 多采 用动 方输 送 。在 我 国西南 山区 ， 自然 地 形复 杂多 样 ， 场 地 形状 、 范 围及 自 然 坡 度 大小 不一 ， 外 部交 通 运输 条 件也 不 尽 相 同 ， 大 多 场址 现 状 无 法满 足 工 艺流 程需 要 ， 在 进 行竖 向 设计 时应 充分 结合 地形 地 势和 工艺 流 程等 条 件对 场 址 进 行改 造 ， 使 场地 与 生产 工艺 完美 结合 在 一起 。 在进 行场 地 改造 时 ， 应 注意 以下 问题 。 当地 形高 差 和平 台宽 度 不足 时 ， 可 根据 地 形人 为 地制 造 平 台 ， 将 上部 的原 料 １ ： 段 回填 一 个 较 高平 台 ， 但 土石 方 工程 量较 大 ； 或 者 将厂 区 台阶设 置 成采 用重 力直 流 和动 力运 输 相结 合 的运 输 方式 ， 将 上部 矿 石和 矿 浆采 用 重力 直 流 的运 输方 式 ， 下 部 的溶 液 采 用 动力 运 输， 既 充分 利用 地 形 ， 又节 省 了动 力 。当场 地过 于 狭小 时 ， 各 台阶可 随 着地 势 的延 伸形 成 一定 的夹 角 ，这 就对 竖 向设计 和 总平 面设 计 提 出 了更 高的 要求 ；
总图竖向设计要点分析
总图竖向设计要点分析摘要：总图竖向设计是目前建设项目设计阶段中非常重要的一个环节。
是在已经确定好的项目地址和项目总体规划的基础上，根据项目品质、建设安全、总体规划等要求，综合利用环境现状条件，合理确定地上及地下所有建筑物、构筑物、交通线路、机电管线、及室外景观绿化的平面和竖向高度的设计过程。
总图设计的关键在竖向设计，竖向设计一般是在总体布局之后进行的，不论平坦场地或坡地场地，都必须给出建、构筑物的设计标高，进行场地排雨水设计，使建筑与地形密切配合，场地设计更加合理。
关键词：总图竖向；设计要点；分析1、竖向设计基本概念与内容：根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜地对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。
竖向设计的内容有以下几方面：1）制定利用与改造地形的方案，合理选择、设计场地的地面形式；依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式。
平坡式：平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。
台阶式：台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。
混合式：混合式竖向布置，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。
2）确定场地坡度、控制点高程、地面形式。
3）确定合理利用、储存和收集雨水的方案。
4）制定合理排除地面和路面雨水的方案。
5）合理组织场地的土石方工程和防护工程。
6）结合道路设计和景观设计，提出合理的竖向设计条件和要求。
2、竖向设计的方法：2.1竖向设计的一般步骤：· 收集、核实竖向设计的有关资料· 场地的总体竖向布局· 场地的排水组织与道路的竖向布置· 确定场地地形的具体竖向布置方案——地形坡度、地面高程、坡度与距离、对外衔接· 拟定建筑物室内外标高· 土方平衡· 场地竖向的细部处理2.2平土方式：· 连续平土· 重点平土2.3竖向设计的常用表达方式：· 高程箭头法：用设计标高点和箭头来表示地面控制点的标高、坡向及雨水流向；表示出建筑物、构筑物的室内外地坪标高，以及道路中心线、明沟的控制点和坡向并标明变坡点之间的距离；必要时可绘制示意断面图。
竖向设计内容
一、竖向设计图的内容1．设计的地形、地物建筑物、构筑物、场地、道路、台阶、护坡、挡土墙、明沟、雨水井、边坡等。
2．标高建筑室内、外地坪标高；绿地、场地标高；道路交叉点、控制点标高。
3．坐标每栋建筑物至少有两个屋角坐标；道路交叉点、控制点坐标；公共设施及其他需要标定边界的用地、场地四周角点的坐标。
4．道路纵坡坡度、坡长一般车行道为0．4％～3％，最大8％，手推车道不大于2％，自行车道不大于3％。
5．排水方向室外场地的坡向。
二、竖向设计图的表现竖向设计图的内容及表现可以因地形复杂程度及设计要求的不同而异。
如坐标，若施工总平面图上已标示，则可省略。
竖向设计图在表达室外设计地形时，一般有以下几种方法。
1．设计标高法在设计基地上标出足够的设计标高点，并辅以箭头表示地面坡向和排水方向。
一般用于平地、地形平缓坡度小的地段，或保留自然地形为主和对室外场地要求不高的情况下应用，用设计标高法表达的竖向设计图，地面设计标高清楚明了，应用较多。
2．设计等高线法用设计标高和等高线分别表示建筑、道路、场地、绿地的设计标高和地形。
此法便于土方量计算和选择建筑场地的设计标高；容易表达设计地形和原地形的关系和检查设计标高的正误，适合在地形起伏的丘陵地段应用。
但设计等高线法表示的竖向设计图，图上设计等高线密布，施工时应用读图不够方便。
为此，也可以应用设计等高线法进行设计，在完成地形设计，确定建筑标高后，根据设计等高线确定室外场地道路的主要控制点标高，在图上略去设计等高线而改用设计标高法的表示方法。
3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。
先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。
此法特别适用于平整场地和广场，道路交叉口的竖向设计，也便于土方计算。
三、竖向设计图图例二、竖向设计图的表现3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。
先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。
竖向工程
土方工程与竖向设计---总图专业(2009-08-26 16:28:58)严格意义上讲，场地初平也是竖向设计的一部分内容。
一般来说，我们把场地初平叫土方工程，这个阶段是对原始地形进行改造，尤其是在地形比较复杂的场地上，土方工程涉及到的工作内容比较多，有时需要几家单位共同完成，是后续工程进行的基础，举足轻重；竖向设计指的是场地初平完成后，对整个场地竖向高程的“微调”的阶段，这个阶段一般没有大填大挖工程，但是也不能忽略。
这个阶段的竖向设计成果可作为其他专业设计的条件，同时，也是实现场地排水、竖向衔接的阶段。
工厂的竖向设计主要包括以下几项内容：1、场地的土方工程根据场地的实际情况，选择适宜的场地平整方式，合理确定场地高程。
那么如何确定场地高程呢？高程的确定涉及到的因素比较多，就技术上来谈，场地地形、场地与周围环境的高程关系、入厂铁路、道路对场地高程的要求、场地地质水文情况、场地周边水域的设计标高、土方工程量都是需要考虑的因素。
在这里重点强调一下，在场地高程确定时，往往主要考虑上述的一个或几个方面的影响，根据场地情况，抓住主要影响因素。
例如：某大型化工项目，占地约200公顷，南北距离1100左右，高差28米左右，自然坡度2%左右。
由南向北设置了三个台阶，每个台阶上标高基本一样，有效地节约了土方，并避免了大填大挖。
分析场地实际情况后，土方量为平整时主要考虑的因素。
例如：某化工基地，占地200公顷左右，场地地下水位高，也采用了台阶式的布置方式，而且把整个场区分为25个台阶，在一定程度上减少了由于深挖带来的地下水的防污工程量，也减小了土方工程量。
这里，地下水防污对场地设计影响较大。
再例如：某项目，占地120多公顷，位于丘陵地带，在场地范围内有十几座小山丘。
由于铁路入口标高已确定，为了与铁路衔接，仓库区比装置区低了17米，二者通过17米高的护坡联系起来。
由于场地填土太高，地基处理才采用强夯的方法；边坡也委托专业公司进行设计。
2021年设计等高线法竖向设计在总图设计中的实际应用
设计等高线法竖向设计在总图设计中的实际应用通过多种不同项目实例来描述设计等高线法竖向设计在总图设计中的应用，并与常用的其它表示方法进行对比来反映其优缺点，能在以后项目竖向设计中做到更完善、合理。
在各种不同类型项目的竖向设计上，可以采用多种不同的方法来表示，并且最终会反映在图纸上。
设计等高线法竖向设计在总图设计的工作过程中，除了可以表示竖向设计成果以外，还可以有很多实际的应用，本文就将通过多种实例来介绍其实际应用。
竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。
一般来说，场地竖向设计常用设计标高法和局部剖面法表示，而用设计等高线法表示的很少，除非对室外场地要求很高的情况或者一些特殊的要求下，会采用此方法。
1.1 设计标高法设计标高法是将场地、道路、排水及其它项目在竖向设计中，确定各项目的主要控制点(如场地各台阶，道路起止点、交叉点、变坡点，建构筑物的室内外地坪，排水设施沟顶、沟底等)的设计标高后，将其标注在图纸上。
1.2 设计等高线法设计等高线法是用等高线表示设计场地、道路、边坡、挡护工程、交叉路口和停车场等的设计地形情况。
设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况。
1.3 局部剖面法局部剖面法可以反映重点地段的竖向设计情况，如场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。
在竖向设计过程中，必须采用此方法来对设计标高法以及设计等高线法进行补充完善。
在总图设计中，一般都采用设计标高法进行竖向设计表示，这样制图简单，观看也较直接。
而采用设计等高线法能够很直接的表示出设计场地、道路等设施与原有地形图之间的关系。
局部剖面法作为上述两种表示方法的补充。
为了能反映设计标高法与设计等高线法在图纸上的表示不同，以同一个区域的设计图纸来对比，图1为设计标高法，图2为设计等高线法，图3为局部剖面法对两种表示方法进行补充。
设计等高线法虽然是竖向设计的一种表示方法，但是利用设计等高线法的特性和原理，可以应用在场地粗平土、道路、排水、土方计算、排土场等项目的总图设计中。
总图设计的竖向布置知识讲解
总图设计的竖向布置总图设计博客为大家剖析总图设计的竖向布置。
(1) 竖向布置的任务厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。
具体工作包括：1) 根据自然条件选择、确定厂区竖向布置的系统和方式；2) 确定建(构)筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输创造良好的条件；3) 确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡；4) 确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除；5) 确定必须建立的人工构筑物(护坡、挡土墙)。
总图的竖向布置(2)竖向设计的原则1) 竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。
2) 充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。
例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。
3) 在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。
要使其空间造型效果和谐均衡、舒展完整，在环境上优美舒适。
(3) 竖向布置系统与方式1) 竖向布置系统竖向布置系统基本可分为平坡式系统和台阶式系统两类。
平坡式系统的特点是厂区场地各主要整平面连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。
可以根据自然地形坡度的大小和场地宽度等因素选用。
2) 竖向布置的方式竖向布置的方式可分为平坡式、台阶式和混合式三种。
①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形式有利于生产运输联系、管网敷设。
建筑总图竖向设计要点
建筑总图竖向设计要点摘要：建设项目地基确定时，需明确建筑物在地基上的位置和朝向，交通道路、防火线、绿化等功能分区关系，以及建筑密度、容积率、绿化率、建筑特许权红线等。
只有按照国家和地方相关设计规范，综合业主提供的详细资料和实地勘察结果，才能合理规划设计方案平面、竖向、环境、各种经济指标等要点，从而确保项目的可行性，提高建设用地的利用率，保证建筑布局的合理性，为下一步的细化打下基础设计、创造业主满意的建设项目，获得较高的工程效益。
关键词：建筑；总图；竖向设计；要点导言：当今社会建筑规划设计已成为城市发展和形象展示的关键，但总体规划设计必须通过最终的施工图设计体现在图纸上，并最终实施.这就使得总图设计和施工图设计必须具有更高的层次，既要准确反映总图设计的初衷，又要准确表达施工图的内容，正确指导施工单位的施工，总图设计是民用建筑设计的重要组成部分，在建设工程中起着关键的综合控制作用。
任何建设项目都从总体布局开始。
对于建筑施工来说，建筑设计的合理性和科学性会对建筑施工产生较大的影响，建筑设计总图的重要性不容忽视。
1建筑总图设计的重要性总图设计是立项申报的重要材料之一，也是制约和指导后续工作的重要依据整个建设项目的工作。
它关系到建筑的整体布局，充分体现了项目的整体概况。
基于项目区位、气候、环境等的独特性，业主的个性化需求，绿色建筑的节能减排、环保理念，以及相关法律法规的硬性规定.合理安排各类建筑、功能设施、建筑环境要素等，能够充分表达建筑思想，充分发挥现有各对象的功能效能。
如果总图设计不完善，将需要进行大量后续修改，阻碍施工，也会影响工程造价和施工进度。
因此，设计单位和设计人员必须重视总图设计，了解建筑方面的相关法律、专业知识和规章，了解总图的设计要素，了解地形。
项目基本概况等，按建设项目、建设情况根据施工条件的不同，按照总图的设计原则和要求，设计出能够真实、全面地反映工程总体概况、科学可行、经济合理的设计图。
竖向设计
- 6 13
- 4 08
- 1 57
- 1 32
- 1 09
+198 -1 +360
+ 3 48
+ 2 89
+ 2 49
+ 1 97
+ 1 23
+ 31
-3
+0.58 30.70 -0.37 30.63 -1.44 30.56 -2.71 30.49 -3.58 30.42 -4.45 30.35 -4.92 30.28 -5.79 30.21 +0.02 30.14
3 0. 12
3 1. 00
3 2. 00
3 3. 20
3 4. 00
3 4. 80
3 5. 20
3 6. 00
3 0. 12
+ 35
-9
- 1 03
- 2 23
- 3 55
- 4 89
- 6 13
- 6 88
- 6 34
+1.55 30.55 -0.72 30.48 -1.59 30.41 -3.16 30.34 -4.73 30.27 -6.80 30.20 -8.37 30.13 -8.44 30.06 -9.01 29.99
3 0. 12
3 1. 20
3 2. 00
3 3. 00
3 3. 50
3 4. 00
3 4. 50
3 5. 00
3 6. 00
3 6. 80
3 8. 70
4 1. 00
4 0. 00
3 9. 50
3 9. 40
3 8. 00
3 6. 50
3 5. 50
民用建筑总图竖向设计简述
民用建筑总图竖向设计简述发表时间：2019-12-18T10:19:39.177Z 来源：《基层建设》2019年第26期作者：曹韶辉[导读] 摘要：随着当前社会城镇化建设的快速推进，民用建筑场地总图设计的重要性逐渐凸显出来，而民用建筑总图设计具有较强的复杂性，在实际设计环节中必须要实现可以竖向设计与总平面有效综合，面对总体平面以及竖向的具体使用功能进行有效兼顾，良好的民用建筑场地竖向设计能够实现对建筑施工成本的有效控制，才能充分保障民用建筑场地的合理性以及经济性。
悉地国际设计顾问（深圳）有限公司 518057摘要：随着当前社会城镇化建设的快速推进，民用建筑场地总图设计的重要性逐渐凸显出来，而民用建筑总图设计具有较强的复杂性，在实际设计环节中必须要实现可以竖向设计与总平面有效综合，面对总体平面以及竖向的具体使用功能进行有效兼顾，良好的民用建筑场地竖向设计能够实现对建筑施工成本的有效控制，才能充分保障民用建筑场地的合理性以及经济性。
本文主要针对民用建筑总图竖向设计进行简单阐述。
关键词：民用建筑；总图设计；竖向设计引言：从我国建筑行业的发展现状来看，不难发现建筑总图竖向设计工作正炙手可热。
在城市化进程稳步前进的今天，城市人口越来越密集，经济越来越进步，对建筑数量和质量的需求也越来越大。
这对建筑设计师来说，既是机遇，也是挑战。
竖向设计在建筑总图设计中起着至关重要的作用，因此需要引起建筑总图设计师对竖向设计的重视，从而优化建筑行业的设计环节。
1、建筑总图与竖向设计的概念 1.1建筑总图的概念建筑总图是对整个建筑总体布局的表示，是由多种图样构成的，包括了建筑自身所处的位置、朝向、周边建筑、交通条件、地形地质、绿化等。
在总图上，通常都有一条粗虚线，其代表用地红线，所有的建筑结构都必须在红线内，同时需要满足建筑自身的各种需求。
另外，建筑总图中所标注的容积率、绿地率、占地面积、道路布设等都应该满足设计规范以及地方建筑规划部门提供的设计要点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总图设计中的竖向设计
总图设计是目前工业项目设计阶段中非常重要的一个环节。
是在已经确定好的厂址和工业企业总体规划的基础上，根据工艺、生产、安全、卫生、规划等要求，综合利用环境条件，合理确定地上及地下所有建筑物、构筑物、交通运输线路(铁路、公路、航运)、工程管线、及绿化的平面和竖向高度的设计过程。
现在我就结合我自身的工作经验。
简单的发表下我对竖向设计的一些看法。
竖向设计即对建设场地，按其自然状况，工程特点和使用要求所作的规划。
包括：选择竖向设计的形式和平土反方式：确定工业场地平土标高，计算土石方量，是总填挖方量最小，接近于平衡；确定建构筑物、道路及排水设施的标高，使之互相协调适应；确定场地排雨水方式和措施，是厂区能够迅速排出雨水，保证厂区不会受到洪水和内涝的威胁等。
竖向设计是总图运输设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。
当地域范围大、在地形起伏较大的场地，功能分区、踌网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。
所以。
在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。
做好场地的竖向设计。
对于降低工程成本、加快建设进度具有重要的意义。
建设场地是不可能全都处在设想的地势地段。
建设用她的自然地形往往不能满足建、构筑物对场地布置的要求。
在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形。
合理选择设计标高，使之满足建设项目的使用功能要求。
成为适宜建设的建筑场地。
常见的竖向布置形式有平坡式和阶梯式。
平坡式分为水平型、斜面型和组合型。
水平平坡式的竖向布置能为铁路、道路布置创造良好的技术条件。
但是遇到
起伏不平的场地，平整的土方量大，平整的场地边缘与周围原地形的标高不协调，排水条件较差。
斜面型和组合型能够适应现有地形，便于排水，节约土方量。
阶梯式的布置方式能够充分利用地形，节约场地平整土方，排水好，但是铁路道路连接复杂。
附属构筑物多，建筑成本随之增加。
阶梯式布置通常在山区建厂时使用。
下边谈一谈竖向布置的过程。
首先，在确定总平面的条件下，落实防洪资料和防洪标准，确定建设场地的最低设计标高。
工厂的安全是百年大计，根据工厂的性质和规模，国家规定了防洪标准。
在工厂确定建设位置的同时，防洪、排涝问题是其中的一大要索。
如何确定工厂场地标高的最低点，以确保工厂建成后不受洪水、潮水和内涝威胁将是设计者应十分重视的事宜。
总图工程师应当在设计的初期，搜集当地的工程地质与水文地质资料，根据工厂规模，确定工厂内最低点的标高。
这样能够避免厂区遭受洪水过多的威胁。
目前全球的气候变化无常。
在南方进行工厂的竖向布置时。
应当适度提高标高0.5米左右，并在厂区周围做好放排洪措施。
其次，确定竖向布置的形式。
总图工程师在确定场地防洪标高后，应分析研究工程场地的自然地形地貌，了解厂区的地势。
并且计算出厂区原有地形的坡度，合理的确定竖向的布置形式。
当自然地形坡度小于3％，厂区宽度不大时，宜采用平坡式布置。
当自然地形坡度大于3％且厂区宽度较大时，宜采用阶梯式布置。
如果场地的自然地形坡度存在非单一的走势时，应考虑混合式布置。
第三步、初步确定场地的平土标高。
场地的平土标高，是场地平整的依据，是竖向布置的基础，是影响土方平衡的重要因素之一，在确定平土标高时，需要考虑以下几个因素：必须符合厂内外运输要求、满足排水的需求，尽可能减少外购或外运土方量，满足建构物室内外高差。
通常的方法是方格网法，现在通过软件的计算，对于平土标高的设定，无以更加方便。
第四步，计算土方工程量。
如有大量外购或外运，应该重新调整全厂或者局部标高，是土方平衡。
第五步，在土方计算平衡的条件下，对局部标高进行细化，完善竖向布置。
通常来说，要处理好厂内外道路标高的问题，工厂内部道路标高应比场外的要略低，但是遇到丘陵地带，则有可能出现外高内低的情况，这种情况下，应当在工厂大门外设置截水沟，防止雨水倒灌。
现在的一些精细化工厂都选择在沿海的平原地带修建，这样的话，厂区内部自然地势比较平坦，在整体竖向布置时，全厂采用水平型的平坡式，这样的话有利于土方调配，也方便了其他专业的布置。
但是在局部仍需注意，比如门卫的标高确定，这种情况下，全场的建构筑物室外标高是统一的，道路中心线顶标高也会是统一的，低于建构筑物室外标高0.2～0.4米。
如果门卫室采取了全场统一的标高。
而大门口的路面标高通常又是全场路面最低点的时候(为了与较低的场外道路相连接)门卫的室外标高就会比旁边的道路标离高出0.4米以上，显然。
这样的设置对于安保人员的进出，是一个不小的障碍。
当我们面对这样的情况时，要降低门卫室的标高，使之与周围道路的标高相适应。
在考虑工程场地的地形利用和改造时，设计者必须兼顾“工厂总平面”和“工厂竖向”在布置上的要求，结合竖向设计的要素，统一考虑和处理设计过程中的矛盾问题，使其协调一致。
只有这样，才能保证工厂生产场地的使用、交通运输道路、工厂防洪排涝等设施的合理性和经济性。
