机械原理-郭宏亮-孙志宏-第二章标准答案
机械原理课后答案第2章
机械原理课后答案第2章第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装解：342511f=⨯-⨯-=A为复合铰链（b）解：（1）图示机构在D处的结构与图2-1所示者一致，经分析知该机构共有7个活动构件，8个低副(注意移动副F与F’，E与E’均只算作一个移动副)，2个高副；因有两个滚子2、4，所以有两个局部自由度，没有虚约束，故机构的自由度为F=3n- (2p l+p h- p’)- F’=3ⅹ7- (2ⅹ8+2-0)- 2=1 （2）如将D处结构改为如图b所示形式，即仅由两个移动副组成。
注意，此时在该处将带来一个虚约束。
因为构件3、6和构件5、6均组成移动副，均要限制构件6在图纸平面内转动，这两者是重复的，故其中有一个为虚约束。
机械原理习题及解答
第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。
（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。
2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。
2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。
（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。
2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。
2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。
试根据机构自由度分析该方案的合理性，并提出修改后的新方案。
题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。
3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。
机械原理 课后习题答案
⎛ ⎜ ⎝
m / s2 mm
⎞ ⎟ ⎠
作加速度图
C
2
3
D
B
p(d) 4
(c3)
b2 (b1) (b3)
题3-8 c) 解(续2)
[解]
（3）加速度分析 aB 2 (= aB1) → aB3 → aC 3
1) 求aB2
A 1 ω1
2) 求aB3
aB3
=
an B3D
+
at B3D
=
aB
2
+
ak B3B2
得d点
p(c3)
E
vD = μv pd = 0.005 × 44.6 = 0.223 (m / s)
作 de ⊥ bc2
并使
de = DE = lDE = 40 bd BD lBD 50
得e点
vE = μv pe = 0.005 × 32.0 = 0.16 (m / s)
3) 求ω2
ω2
=
vC 2B lBC
p' = 2p'l + p'h − 3n' = 2 × 3 + 0 − 3× 2 = 0
p' = 2p'l + p'h − 3n' = 2 ×10 + 0 − 3×6 = 2
F = 3n − (2pl + ph − p') − F' = 3 × 11 − (2 × 17 + 0 − 2) − 0 =1
P24
B P23
3
2A
P12
1
4
D
P14
vE
=
vB
P13 E P13B
机械原理课后答案
习题解答第一章绪论1-1 答：1 ）机构是实现传递机械运动和动力的构件组合体。
如齿轮机构、连杆机构、凸轮机构、螺旋机构等。
2 ）机器是在组成它的实物间进行确定的相对运动时，完成能量转换或做功的多件实物的组合体。
如电动机、内燃机、起重机、汽车等。
3 ）机械是机器和机构的总称。
4 ）a. 同一台机器可由一个或多个机构组成。
b. 同一个机构可以派生出多种性能、用途、外型完全不同的机器。
c. 机构可以独立存在并加以应用。
1-2 答：机构和机器，二者都是人为的实物组合体，各实物之间都具有确定的相对运动。
但后者可以实现能量的转换而前者不具备此作用。
1-3 答：1 ）机构的分析：包括结构分析、运动分析、动力学分析。
2 ）机构的综合：包括常用机构设计、传动系统设计。
1-4 略习题解答第二章平面机构的机构分析2－1 ～2－5 （答案略）2-6(a) 自由度F＝1 (b) 自由度F＝1(c) 自由度F＝12-7题2 －7 图F ＝3 × 7 －2 × 9 －2 ＝12 -8a) n ＝7 ＝10 ＝0 F ＝3×7－2×10 ＝1b) B 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2＝1c) B 、D 局部自由度n ＝3 ＝3 ＝2 F＝3×3 －2×3－2 ＝1d) D( 或C) 处为虚约束n ＝3 ＝4 F＝3×3 －2×4＝1e) n ＝5 ＝7 F＝3×5－2×7＝1f) A 、B 、C 、E 复合铰链n ＝7 ＝10 F ＝3×7－2×10 ＝1g) A 处为复合铰链n ＝10 ＝14 F ＝3×10 －2×14＝2h) B 局部自由度n ＝8 ＝11 ＝1 F ＝3×8－2×11－1 ＝1i) B 、J 虚约束C 处局部自由度n ＝6 ＝8 ＝1 F ＝3×6 －2×8－1＝1j) BB' 处虚约束A 、C 、D 复合铰链n ＝7 ＝10 F ＝3×7－2×10＝1 k) C 、D 处复合铰链n＝5 ＝6 ＝2F ＝3×5－2×6－2 ＝1l) n ＝8 ＝11 F ＝3×8－2×11 ＝2m) B 局部自由度I 虚约束4 杆和DG 虚约束n ＝6 ＝8 ＝1 F ＝3×6－2×8－1 ＝12-9a) n ＝3 ＝4 ＝1 F ＝3 × 3 －2 × 8 －1 ＝0 不能动。

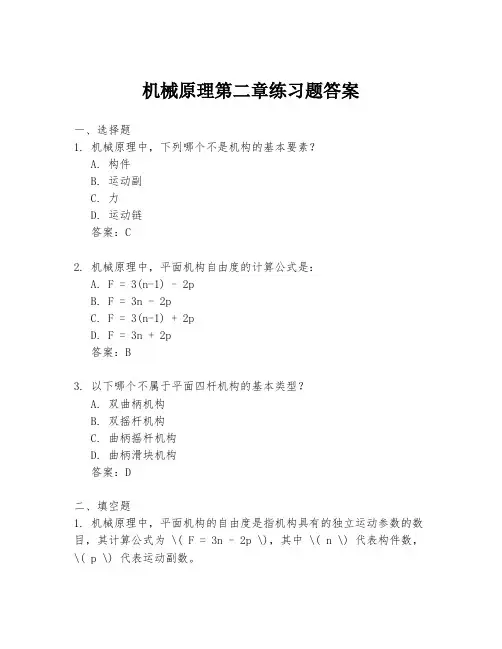

机械原理第二章练习题答案
机械原理第二章练习题答案一、选择题1. 机械原理中，下列哪个不是机构的基本要素？A. 构件B. 运动副C. 力D. 运动链答案：C2. 机械原理中，平面机构自由度的计算公式是：A. F = 3(n-1) - 2pB. F = 3n - 2pC. F = 3(n-1) + 2pD. F = 3n + 2p答案：B3. 以下哪个不属于平面四杆机构的基本类型？A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 曲柄滑块机构答案：D二、填空题1. 机械原理中，平面机构的自由度是指机构具有的独立运动参数的数目，其计算公式为 \( F = 3n - 2p \)，其中 \( n \) 代表构件数，\( p \) 代表运动副数。
2. 平面四杆机构按照其运动特点可以分为双曲柄机构、双摇杆机构和曲柄摇杆机构，其中曲柄摇杆机构具有一个曲柄和一个摇杆。
三、简答题1. 简述平面机构的自由度对机械运动的影响。
答：平面机构的自由度决定了机构的运动能力。
自由度越高，机构的运动可能性越大，但同时也可能导致机构的控制更加复杂。
自由度为零时，机构处于完全约束状态，无法运动；自由度为1时，机构具有一个独立运动；自由度大于1时，机构具有多个独立运动。
2. 说明平面四杆机构的类型及其特点。
答：平面四杆机构分为三种基本类型：- 双曲柄机构：两个曲柄，无摇杆，运动平稳，但结构复杂。
- 双摇杆机构：两个摇杆，无曲柄，运动不平稳，结构简单。
- 曲柄摇杆机构：一个曲柄和一个摇杆，运动平稳，应用广泛。
四、计算题1. 已知一个平面机构由5个构件组成，其中转动副3个，滑动副2个，请计算该机构的自由度。
解：根据自由度计算公式 \( F = 3n - 2p \)，代入 \( n = 5 \) 和 \( p = 5 \)（转动副和滑动副总数），得到 \( F = 3 \times 5- 2 \times 5 = 7.5 \)。
由于自由度必须是整数，这里需要重新检查题目数据或假设条件。
(完整版)机械原理课后全部习题答案
机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。
4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
2、填空题1)、机器或机构，都是由组合而成的。
2）、机器或机构的之间，具有确定的相对运动。
3）、机器可以用来人的劳动，完成有用的。
4）、组成机构、并且相互间能作的物体，叫做构件。
5）、从运动的角度看，机构的主要功用在于运动或运动的形式。
6）、构件是机器的单元。
零件是机器的单元。
7）、机器的工作部分须完成机器的动作，且处于整个传动的。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。
9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
3、判断题1)、构件都是可动的。
（）2）、机器的传动部分都是机构。
（）3）、互相之间能作相对运动的物件是构件。
（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。
（）5）、机构的作用，只是传递或转换运动的形式。
（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）7）、机构中的主动件和被动件，都是构件。
（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。
机械原理答案
第二章 平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A上，只能作为一个活动件，故3=n 3=l p 1=h p原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-2 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
试绘制其机构运动简图，并计算自由度。
解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。
机械原理课后习题答案
《机械原理》课后习题答案第2章（P27）2-2 计算下列机构的自由度，如遇有复合铰链、局部自由度、虚约束等加以说明。
（a）n=3，p l=3 F=3*3-2*3=3（b）n=3，p l=3，p h=2 F=3*3-2*3-2=1 （B处有局部自由度）（c）n=7，p l=10 F=3*7-2*10=1（d）n=4，p l=4，p h=2 F=3*4-2*4-2=2 （A处有复合铰链）（e）n=3，p l=4 F=3*3-2*4=1 （A或D处有虚约束）（f）n=3，p l=4 F=3*3-2*4=1 （构件4和转动副E、F引入虚约束）（g）n=3，p l=5 F=(3-1)*3-(2-1)*5=1 （有公共约束）（h）n=9，p l=12，p h=2 F=3*9-2*12-2=1 （M处有复合铰链，C处有局部自由度）2-3 计算下列机构的自由度，拆杆组并确定机构的级别。
（a）n=5，p l=7 F=3*5-2*7=1由于组成该机构的基本杆组的最高级别为Ⅱ级杆组，故此机构为Ⅱ级机构。
（b）n=5，p l=7 F=3*5-2*7=1此机构为Ⅱ级机构。
（c）n=5，p l=7 F=3*5-2*7=1拆分时只须将主动件拆下，其它构件组成一个Ⅲ级杆组，故此机构为Ⅲ级机构。
2-4 验算下列运动链的运动是否确定，并提出具有确定运动的修改方案。
（a）n=3，p l=4，p h=1 F=3*3-2*4-1=0 该运动链不能运动。
修改方案如下图所示：（b）n=4，p l=6 F=3*4-2*6=0 该运动链不能运动。
修改方案如下图所示：或第3章（P42）3-2 下列机构中，已知机构尺寸，求在图示位置时的所有瞬心。
（a）（b）（c）(a) v3=v P13=ω1P14P13μl3-6 在图示齿轮连杆机构中，三个圆互作纯滚，试利用相对瞬心P13来讨论轮1与轮3的传动比i13。
第5章（P80）5-2 一铰接四杆机构（2）机构的两极限位置如下图：（3）传动角最大和最小位置如下图：5-3题略解：若使其成为曲柄摇杆机构，则最短杆必为连架杆，即a 为最短杆。
《机原》第二章习题答案参考
2-6. 解
F=3n-2PL-PH =3×7-2×10
=1
2 BC
13 A5
6 KH 7
D
4F E
9
10
8 G
（b）A 有复合铰链 活动构件 10，低副 14
F=3n-2PL-PH =3×10-2×14
=2
（d）1,3 或 2,4 为虚约束，E 为虚约束，C 有复合铰链 活动构件数 5，低副 7. F=3n-2PL-PH =3×5-2×7 =1
（e）C,F,G 有局部自由度，C,D 有复合铰链 活动构件数 6，低副数 7，高副数 3 F=3n-2PL-PH =3×6-2×7-3 =1
（c）A 有局部自由度 活动构件 6，低副 8，高副 1
（f）B,C 有局部自由度，E,F 之一为虚约束 活动构件数 3，低副数 3，高副数 2
F=3n-2PL-PH =3×3-2×3-2
=1
=3×8-2×11-1
=1
（g）CEFG 为虚约束，C 有复合铰链，I 有 局部自由度 活动构件数 8，低副 11，高副数 1，
F=3n-2PL-PH 2-5. 解
E F2
5 1 G
C
3
4D
6
A
B 7
（h）E 有复合铰链，B 有局部自由度 活动构件数 7，低副 9，高副数 1，
F=3n-2PL-PH =3×7-2×9-1
2-3. 解：（1）绘制机构运动简图
错误，自由度为 0。改为
（2）计算自由度 去掉局部自由度（焊接滚子 6） 活动构件数 7，低副数 9，高副数 2 F=3n-2PL-PH =3×7-2×9-2 =1
2-4. 解：
F=3n-2PL-PH =3×6-2×8-1
机械原理课后全部习题解答
机械原理课后全部习题解答文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么2）、机器与机构有什么异同点3）、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。
4）、设计机器时应满足哪些基本要求试选取一台机器，分析设计时应满足的基本要求。
2、填空题1)、机器或机构，都是由组合而成的。
2）、机器或机构的之间，具有确定的相对运动。
3）、机器可以用来人的劳动，完成有用的。
4）、组成机构、并且相互间能作的物体，叫做构件。
5）、从运动的角度看，机构的主要功用在于运动或运动的形式。
6）、构件是机器的单元。
零件是机器的单元。
7）、机器的工作部分须完成机器的动作，且处于整个传动的。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。
9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
3、判断题1)、构件都是可动的。
（）2）、机器的传动部分都是机构。
（）3）、互相之间能作相对运动的物件是构件。
（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。
（）5）、机构的作用，只是传递或转换运动的形式。
（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）7）、机构中的主动件和被动件，都是构件。
（）2 填空题答案1）、构件 2）、构件 3）、代替机械功 4）、相对运动 5）、传递转换6）、运动制造 7）、预定终端 8）、中间环节 9）、确定有用构件3判断题答案1）、√ 2）、√ 3）、√ 4）、√ 5）、× 6）、√ 7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。
机械原理第二章练习题答案
机械原理第二章练习题答案机械原理第二章练习题答案第一题：一个质量为10kg的物体以2m/s的速度向上运动，经过2s后速度变为4m/s，请问这个物体所受到的力是多少？解析：根据牛顿第二定律，力等于质量乘以加速度。
首先计算加速度，加速度等于速度变化量除以时间，即(4m/s - 2m/s) / 2s = 1m/s²。
然后将加速度代入公式，力等于质量乘以加速度，即10kg * 1m/s² = 10N。
所以这个物体所受到的力是10N。
第二题：一个力为20N的物体受到一个与其运动方向相反的恒力作用，物体的加速度为4m/s²，请问物体的质量是多少？解析：根据牛顿第二定律，力等于质量乘以加速度。
将已知数据代入公式，20N = 质量* 4m/s²。
解方程可得质量= 20N / 4m/s² = 5kg。
所以物体的质量是5kg。
第三题：一个质量为2kg的物体受到一个力为10N的作用，物体的加速度是多少？解析：根据牛顿第二定律，力等于质量乘以加速度。
将已知数据代入公式，10N = 2kg * 加速度。
解方程可得加速度 = 10N / 2kg = 5m/s²。
所以物体的加速度是5m/s²。
第四题：一个质量为5kg的物体受到一个力为30N的作用，物体的加速度是多少？解析：根据牛顿第二定律，力等于质量乘以加速度。
将已知数据代入公式，30N = 5kg * 加速度。
解方程可得加速度= 30N / 5kg = 6m/s²。
所以物体的加速度是6m/s²。
第五题：一个质量为10kg的物体受到一个力为50N的作用，物体的加速度是多少？解析：根据牛顿第二定律，力等于质量乘以加速度。
将已知数据代入公式，50N = 10kg * 加速度。
解方程可得加速度= 50N / 10kg = 5m/s²。
所以物体的加速度是5m/s²。
通过以上练习题，我们可以看到牛顿第二定律在解决物体运动问题中的应用。
机械原理-郭宏亮-孙志宏-第二章答案
第2章机构的结构分析1．判断题（1）机构能够运动的基本条件是其自由度必须大于零。
（错误 ）（2）在平面机构中，一个高副引入两个约束。
（错误 ）（3）移动副和转动副所引入的约束数目相等。
（正确 ）（4）一切自由度不为一的机构都不可能有确定的运动。
（错误 ）（5）一个作平面运动的自由构件有六个自由度。
（错误 ）2．选择题(1) 两构件构成运动副的主要特征是（ D ）。
A ．两构件以点线面相接触B ．两构件能作相对运动C ．两构件相连接D ．两构件既连接又能作一定的相对运动(2) 机构的运动简图与（ D ）无关。
A ．构件数目B ．运动副的类型C ．运动副的相对位置D ．构件和运动副的结构(3) 有一构件的实际长度0.5m L =，画在机构运动简图中的长度为20mm ，则画此机构运动简图时所取的长度比例尺l μ是（ D ）。
A ．25B ．25mm/mC ．1:25D ．0．025m/mm(4) 用一个平面低副连接两个做平面运动的构件所形成的运动链共有（B ）个自由度。
A ．3B ．4C ．5D ．6(5) 在机构中，某些不影响机构运动传递的重复部分所带入的约束为（A ）。
A ．虚约束B ．局部自由度C ．复合铰链D ．真约束(6) 机构具有确定运动的条件是（ D ）。
A ．机构的自由度0≥FB ．机构的构件数4≥NC ．原动件数W ＞1D ．机构的自由度F ＞0, 并且=F 原动件数W(7) 如图2-34所示的三种机构运动简图中，运动不确定是( C )。
A ．（a ）和（b ）B ．（b ）和（c ）C ．（a ）和（c ）D ．（a ）、（b ）和（c ）(a)(c)(b)图2-34(8)Ⅲ级杆组应由（ B ）组成。
A．三个构件和六个低副B．四个构件和六个低副C．二个构件和三个低副D．机架和原动件(9)有两个平面机构的自由度都等于１，现用一个有两铰链的运动构件将它们串成一个平面机构，这时自由度等于（ B ）。
机械原理作业答案(含相对运动图解法)
F
E D
A
C B 图7
以 EF 为原动件时，其基本杆组及驱动杆组如图 8 所示，为 II 级机构。
E
C
B
D
F
A 图8
16c 以 AB 为原动件和以 EF 为原动件时，均为 II 级机构，其基本杆组及驱动杆组分别如图 9、图
10 所示。
B
E
C
C
F
A
D
图9
B
D
C
C A
F E
图 10
16d 除去机构中局部自由度，高副低代后的机构示意图和其基本杆组及驱动杆组如图 11 所示，II 级 机构。
当 AB 为最长杆时，有 lAB+lAD>lBC+lCD，即 lAB+30>50+35，得到 lAB>55 mm；由于 AB 杆的最大长度不
能大于其余三杆长度之和，即 lAB< lBC+lCD+lAD=50+35=30=115 mm，得到 55 mm< lAB<115 mm。
综合以上分析，得到 AB 杆的取值为：15 mm<lAB<45 mm 或 55 mm< lAB<115 mm
图9
2.20 习题
2.21 习题
221 解 设计步骤为（参见图 11）： 1）=180(K1)/(K+1)=180(1.51)/(1.5+1)=36 2）选择长度比例尺l，根据已知条件，作出机架 AD 和摇杆的一个极限位置 DC1，并以 D 为圆心， CD1 为半径画圆弧。连接 AC1；代表摇杆的一个极限位置； 3）根据极位夹角定义，作与 AC1 夹角为 的射线 AC，其与圆弧分别交于 C2 和 C2，则 DC2 和 DC2 均可作为摇杆 CD 的两个极限位置。 4）若将 AC2 视为连杆与曲柄拉伸共线位置，AC1 视为连杆与曲柄重叠共线位置，则 lAB=0.5l(AC2AC1)49.3 mm，lBC=0.5l(AC2+AC1)120 mm 若将 AC1 视为连杆与曲柄拉伸共线位置，AC2 视为连杆与曲柄重叠共线位置，则
机械原理-课后全部习题解答
《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。
4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
2、填空题1)、机器或机构，都是由组合而成的。
2）、机器或机构的之间，具有确定的相对运动。
3）、机器可以用来人的劳动，完成有用的。
4）、组成机构、并且相互间能作的物体，叫做构件。
5）、从运动的角度看，机构的主要功用在于运动或运动的形式。
6）、构件是机器的单元。
零件是机器的单元。
7）、机器的工作部分须完成机器的动作，且处于整个传动的。
8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。
9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
3、判断题1)、构件都是可动的。
（）2）、机器的传动部分都是机构。
（）3）、互相之间能作相对运动的物件是构件。
（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。
（）5）、机构的作用，只是传递或转换运动的形式。
（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）7）、机构中的主动件和被动件，都是构件。
（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。
机械原理习题及答案 (2)
第二章 平面机构的结构分析2-1 绘制图示机构的运动简图。
2-3 计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束。
解：(a) C 处为复合铰链。
7,n =p h =0，p l =10。
自由度 323721001W l h F n p p =--=⨯-⨯-=。
(b) B 处为局部自由度，应消除。
3n =， p h =2，p l =2自由度 323323121W l h F n p p =--=⨯-⨯-⨯=。
(c) B 、D 处为局部自由度，应消除。
3n =， p h =2，p l =2。
自由度 323323121W l h F n p p =--=⨯-⨯-⨯=。
(d) CH 或DG 、J 处为虚约束，B 处为局部自由度，应消除。
6n =，p h =1，p l =8。
自由度 32362811W l h F n p p =--=⨯-⨯-=。
(e) 由于采用对称结构，其中一边的双联齿轮构成虚约束，在连接的轴颈处，外壳与支架处的连接构成一个虚约束转动副,双联齿轮与外壳一边构成虚约束。
其中的一边为复合铰链。
其中4n =，p h =2，p l =4。
自由度 32342422W l h F n p p =--=⨯-⨯-=。
(f) 其中，8n =，p h =0，p l =11。
自由度 323821102W l h F n p p =--=⨯-⨯-=。
(g) ① 当未刹车时，6n =，p h =0，p l =8，刹车机构自由度为② 当闸瓦之一刹紧车轮时，5n =，p h =0，p l =7，刹车机构自由度为③ 当两个闸瓦同时刹紧车轮时，4n =，p h =0，p l =6，刹车机构自由度为2-3 判断图示机构是否有确定的运动，若否，提出修改方案。
分析 (a) 要分析其运动是否实现设计意图，就要计算机构自由度，不难求出该机构自由度为零，即机构不能动。
要想使该机构具有确定的运动，就要设法使其再增加一个自由度。
机械原理(郭嘹亮)第章答案
习题1.判定题（1）瞬心即彼此作一样平面运动的两构件上的瞬时等速重合点或瞬时相对速度为零的重合点。
（ dui）（2）以转动副相连的两构件的瞬心在转动副的中心处。
（√）（3）以平面高副相连接的两构件的瞬心，当高副两元素作纯转动时位于接触点的切线上。
（×）（4）矢量方程图解法依据的大体原理是运动合成原理。
（√）（5）加速度影像原理适用于整个机构。
（×）2.单项选择题（1）以移动副相连的两构件间的瞬心位于（ B ）A．导路上B．垂直于导路方向的无穷远处C．过构件中心的垂直于导路方向的无穷远处 D．构件中心（2）速度影像原理适用于（ C ）A．整个机构B．通过运动副相连的机构C．单个构件D．形状简单机构（3）确信不通过运动副直接相连的两构件的瞬心，除运用概念法外，还需要借助（ A ）A．三心定理B．相对运动原理C．速度影像原理D．加速度影像原理3.简答题（1）何谓速度瞬心？相对瞬心与绝对瞬心有何异同点。
答：当两构件作平面相对运动时，在任一瞬时，都能够以为它们是绕某一重合点做相对转动，该重合点就称为瞬时速度中心，简称为瞬心。
瞬心是两构件上绝对速度相等，相对速度为零的一对重合点。
假设瞬心的绝对速度为零，就称为绝对瞬心；假设瞬心的绝对速度不为零，就称为相对瞬心。
（2）何谓三心定理？何种情形下的瞬心需用三心定理来确信？答：三心定理是指三个彼此互作平面相对运动的构件的三个瞬心必位于同一个直线上。
利用三心定理来确信不直接以运动副联接的两构件的瞬心。
（3）当用速度瞬心法和用速度影像法求同一构件，如四杆机构连杆上任一点的速度时，它们的求解条件有何不同？各有何特点？答：用速度瞬心法求机构的速度是利用相对瞬心为两构件的瞬时绝对速度相等的重合点的概念，成立待求运动构件与已知运动构件的速度关系来求解的。
其优势是关于构件比较少的机构，简练和直观；局限性是关于构件多的机构，求取瞬心的进程比较麻烦，且此方式只能用来进行机构的速度分析，不能用于机构的位移和加速度分析中。
机械原理习题及课后答案
机械原理课后习题及参考答案第二章机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
4351 2解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理，改为以下几种结构均可：2-3 图2-396为连杆；7为齿轮及偏心轮；8为机架；9为压头。
试绘制其机构运动简图，并计算其自由度。
O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。
解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。
BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链 b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。
并就刹车过程说明此机构自由度的变化情况。
解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。
③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看作为机架。
机械原理第2章习题及解答
机械原理第2章习题及解答第二章习题及解答2-1如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。
（a）（b）题图2-1解：1）分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。
2）绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3）自由度计算其中n=5，P L=7,P H=O,F=3n-2P L-P H=3 X 5-2 X 7=1故该机构具有确定的运动。
2-2如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。
解：1）分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1 为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。
2）绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3）自由度计算其中n=4，P L=5,P H=1F=3n-2P L-P H=3 X 4-2 X 5-1=1故该机构具有确定的运动。
2-3如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。
试根据机构自由度分析该方案的合理性，并提出修改后的新方案。
解：1）分析2）绘制其机构运动简图（图2-3 b ）选定比例尺后绘制机构运动简图如图（b ）所示。
3）计算机构自由度并分析其是否能实现设计意图由图 b 可知，n=4P i = 5 P h = 2 p = 0故 F = 3n _（2p i p h -p ）_F =3 4_（2 5 2_0）「0 = 0 因此，此简易冲床根本不能运动，需增加机构的自由度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2章机构的结构分析
1．判断题
(１)机构能够运动的基本条件是其自由度必须大于零。
ﻩ （错误 )
(2)在平面机构中，一个高副引入两个约束。
(错误 )
（3）移动副和转动副所引入的约束数目相等。
ﻩ (正
确 )
（4)一切自由度不为一的机构都不可能有确定的运动。
(错
误 )
（5）一个作平面运动的自由构件有六个自由度。
（错
误 )
2.选择题
(1)
两构件构成运动副的主要特征是( D ）。
Ａ.两构件以点线面相接触 Ｂ.两构件能作相对运动
Ｃ.两构件相连接 D ．两构件既连接又能作一定的相对运动 (2) 机构的运动简图与( D ）无关。
A.构件数目
B.运动副的类型
Ｃ．运动副的相对位置 Ｄ.构件和运动副的结构
(3) 有一构件的实际长度0.5m L =，画在机构运动简图中的长度为20mm,则画此机构
运动简图时所取的长度比例尺l μ是( D ）。
Ａ.25 B.25mm ／m C.１:２5 Ｄ.０．025m/mm
(4) 用一个平面低副连接两个做平面运动的构件所形成的运动链共有（Ｂ)个自由度。
A ．3 ﻩ
B ．4ﻩﻩ C.５ﻩ Ｄ.6
(5) 在机构中，某些不影响机构运动传递的重复部分所带入的约束为（A)。
A.虚约束ﻩ B ．局部自由度 ﻩC ．复合铰链 D ．真约束
(6) 机构具有确定运动的条件是（ Ｄ )。
A.机构的自由度0≥F Ｂ．机构的构件数4≥N
C ．原动件数W >1 D.机构的自由度F >０, 并且=F 原动件数
W
(7) 如图2-34所示的三种机构运动简图中，运动不确定是( C ）。
A ．(a)和(b) B.(ｂ)和（c ） C.(ａ）和(ｃ) D.(a ）、(ｂ)和（c)
(a) (b)
(c)
图2-34
(8)Ⅲ级杆组应由（ B )组成。
Ａ．三个构件和六个低副 B．四个构件和六个低副
C.二个构件和三个低副
D.机架和原动件
(9)有两个平面机构的自由度都等于1，现用一个有两铰链的运动构件将它们串成一个
平面机构,这时自由度等于( B )。
Ａ.0 B.1 C．2 D．3
(10)内燃机中的连杆属于（Ｃ）。
A．机器 B.机构Ｃ．构件D．零件
3.简答题
（1）何谓构件？何谓运动副及运动副元素?运动副是如何进行分类的？
解答:构件是机器中每一个独立运动的单元体,是组成机构的基本要素之一。
运动副是由两个构件直接接触而组成的可动连接，是组成机构的基本要素之一。
运动副元素是两构件能够参加接触而构成运动副的表面，如点线面等。
运动副分类：
a)按两构件接触情况分为低副和高副;
b)按两构件相对运动情况分为平面运动副和空间运动副;
c)按两构件产生的相对运动分为转动副、移动副、螺旋副、球面副等;
d)按引入约束的数目分为Ⅰ级副、Ⅱ级副、Ⅲ级副等；
e)按运动副始终保持接触的方式分为形封闭运动副和力封闭运动副。
（2)机构运动简图有何用途？它能表示出原机构哪些方面的特征？
解答：方便了解机械的组成和对机械进行运动和动力分析,并表达了机械的简单结构及运动传递情况。
机构运动简图能表示出原机构的组成形式，包括构件情况和运动副情况。
（３)何谓机构运动简图？它与机构示意图的区别是什么?
解答:根据机构的运动尺寸,按一定的比例尺定出各运动副的位置,用规定的运动副及常用机构运动简图的代表符号和一般构件的表示方法将机构的运动传递情况表示出来的简化图形称为机构运动简图。
只是为了表明机构的运动状态或各构件的相互关系，也可以不按严格的比例来绘制简图,通常把这样的简图称为机构示意图。
(4）机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？
解答：机构具有确定运动的条件是机构的原动件数目等于机构的自由度数目。
