无线铁塔及天馈线安装作业指导书

渝利铁路站后2标段通信工程编号：TX-09无线铁塔及天馈线安装作业指导书单位：编制：复核：审批：2013年3月10日发布 2013年3月11日实施1、适用范围适用于渝利铁路第2标段无线铁塔及天馈线安装作业。

2.作业准备2.1内业技术准备组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后持证上岗。

天馈线系统施工过程中应有完善的登高作业安全措施，作业人员持证上岗。

2.2 外业技术准备调查杆塔位置上既有缆线及设施，编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。

征地完成，各类补偿到位，场地平整，地质勘察资料完备，车站机房、区间机房验收交付，塔材预制完毕，满足施工队伍进场施工需要。

复核铁塔位置与通信图纸设计位置是否一致；根据图纸场坪标高复核实际场地标高是否一致。

3 技术要求3.1 杆（塔）基础的技术要求1、基础具有整体性，施工前进行地质核对，避开地下设施，并形成记录。

2、坑底开挖位置、铁塔基础深度、塔基基底情况及回填、标高及塔靴安装位置均符合设计要求，基础应设置在坚实的地基上，不得设置于浮土、垃圾土、流质土和长受雨水冲刷的地方。

3、基础混凝土所用原材料的规格和强度等级均符合设计要求和相关技术标准的规定，并对混凝土基础配料比做混凝土试块送检。

4、钢筋绑扎的方式、间距与钢筋笼和预埋螺栓的安放位置符合设计要求和相关技术标准的规定。

5、铁塔基础顶面平整，塔靴与基础面紧密贴合，允许水平误差为3mm。

6、地脚螺栓露出基础顶面长度符合设计要求和相关技术标准的规定。

螺栓垂直、不变形，多边形铁塔的各对应基础螺栓中心间距允许偏差不应大于3mm，基础养护期间做好保护。

7、各塔靴之间中心间距允许偏差不大于3mm，各塔靴的高度允许偏差不大于3mm。

8、塔靴调整好以后在塔靴钢板下面填充水泥砂浆或用钢结构做永久性支撑，塔靴紧固螺栓做抹黄油防腐处理。

9、浇灌基础前应打好避雷针地线，防雷接地电阻应小于10欧姆。

3.2 杆（塔）体的技术要求1、设备材料到达现场后应进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。

2、天线的杆（塔）的高度应符合设计要求，垂直度应符合设计要求和国家相关行业标准。

用经纬仪在两个相互垂直的方向上检验天线杆（塔）的垂直度，一般不应大于1.5‰。

3、铁塔安装应符合下列要求：1) 铁塔塔靴与基础预埋螺栓的连接应用双螺母，塔身安装螺栓穿入方向应一致，螺母应拧紧，螺栓外露丝扣不应少于2扣。

铁塔全部连接螺栓均应做防松处理。

用力矩扳手检查螺栓紧固度，紧固度应符合设计要求及相关技术标准的规定。

2) 塔身各横截面应成相似多边形，同一横截面上对角线或边的长度偏差不应大于5mm。

3) 所有焊接部位应牢固，无虚焊、漏焊等缺陷。

其中螺栓紧固度的检查在塔身上、中、下三部分各抽验10个螺栓。

4、天线加挂支柱高度及方位、平台位置及尺寸、爬梯的设置方式及紧固度应符合设计要求。

5、天线加挂支柱伸出平台时，支柱材料强度应满足支柱的承重和抗风要求。

6、天线杆（塔）防雷应符合下列要求：1) 天线杆（塔）防雷装置、接地引下线的安装位置及方式应符合设计要求。

2) 铁塔塔体的接地电阻应符合设计要求和相关技术标准的规定，塔体金属构件间应保证电气连通。

3) 避雷针安装位置及高度应符合设计要求，避雷针安装牢固、端正。

用万用表检查电气连通性，用接地电阻测试仪测试接地电阻。

4) 所有铁塔构件、焊接部位和支架表面应采取热浸镀锌防腐措施。

镀层均匀，无滴溜、漏镀。

7、屋顶天线杆安装应符合下列要求：1) 天线杆材料强度应满足承重和抗风要求。

2) 天线杆如不在建筑物防雷系统保护范围内，应安装避雷针，应将天线杆底座与建筑物避雷网用避雷引下线连通，确保天线在避雷针保护范围区域LPZ0范围内3) 屋顶天线底座及其与屋顶面连接的膨胀螺栓均应用混凝土覆盖保护。

8、混凝土天线杆杆体不应有横向裂纹。

9、天线杆的埋深应符合表通—031的规定：天线杆埋深标准通—03010、铁塔构件的热浸镀锌或热浸镀锌层应均匀光滑，无漏锌，不得出现返锈现象。

11、杆塔还应满足下列主要技术要求：1) 根据需要在塔身适当高度设两层平台，并预留移动通信天线安装件。

2) 设置爬梯、走线架及全方位平台，要求安全可靠，便于工作。

3) 安装避雷针，镀锌扁钢引下，并作防盗处理。

4) 抗当地30年一遇最大风速，抗地震烈度按当地地震烈度高1级考虑。

5) 荷载满足工程安装天馈线的要求，并留有余量。

12、天线杆（塔）结构性能（荷载时）应满足下列要求：1) 垂度：应符合相关标准。

2) 轴向扭转摆动：小于1°。

3) 挠度：小于1°。

4) 构件允许偏差：当构件长度不大于5m时，其长度偏差不大于±2mm；当构件长度大于5m时，其长度偏差不大于±3mm，构件整体弯曲不大于长度的1/1000，局部弯曲不大于被测长度的1/750。

法兰盘平面偏离设计平面的正切值不大于1/1000。

3.3 天线的技术要求1、天线设备材料到达现场后进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。

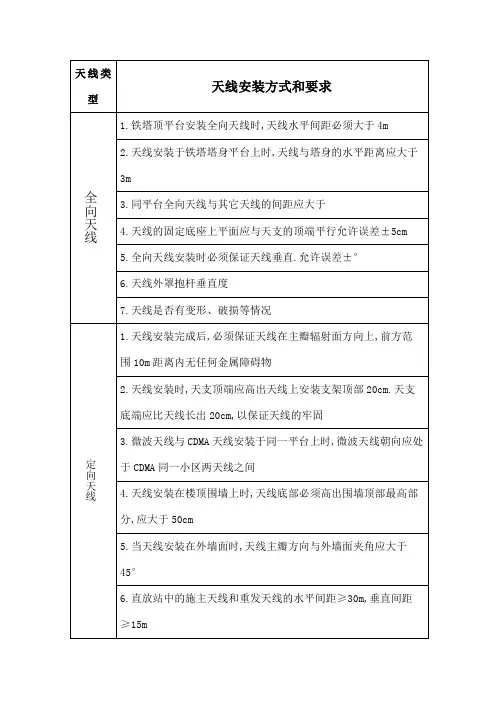

2、天线的安装应符合下列要求：1) 天线的安装高度、方向和安装方式应符合设计要求。

2) 天线馈电点应朝下，护套顶端应与支架主杆顶部齐平或略高出支架主杆顶部。

3) 跳线与天线接头时应制作滴水弯并进行防水密封处理。

3、天线避雷地线接地体与连接线（如扁钢）等焊接处应做防腐处理。

4、天线安装的所有紧固件应有平垫圈和弹簧垫圈。

3.4馈线的技术要求1、馈线到达现场后进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。

2、馈线单盘电气特性应符合表通—032的规定射频电缆单盘电气性能标准通—0313、馈线安装应符合下列要求：1) 馈线的路由走向应符合设计要求。

2) 天线、馈线连接处及馈线与室外防雷器的连接处应做防水处理。

3) 馈线沿走线架、铁塔走线梯架布放时应无交叉。

4) 馈线敷设时应做到路由合理，并保证馈线的最小弯曲半径。

常用射频电缆的弯曲半径应符合表通—033的规定。

常用射频电缆最小弯曲半径标准通—0325) 馈线本身不得有接头。

6) 馈线应按照馈线排列原则入室。

馈线入室不得交叉、重叠，入室行列应排列整齐、平直，弯曲度应合适并一致。

7) 跳线与馈线接头时应制作滴水弯并进行防水密封处理。

8) 馈线在引入机房前，在墙洞入口处应做滴水弯。

4、馈线防雷应符合下列要求：1) 馈线进入机房与设备连接前应安装馈线避雷器，接地端子应就近引接到接地线上。

2) 馈线在室外部分的外防护层应有不少于3点的外防护层接地连接，外防护层的连接位置应在天馈线的连接处，馈线引入机房应在馈线洞外处。

所有垂直拐水平处都应进行外防护层接地。

5、塔顶放大器到达现场后应进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定；塔顶放大器的额定增益、下行插入损耗、驻波比应符合设计要求及相关技术标准的规定；塔顶放大器的安装位置、防雨及固定方式应符合设计要求及相关技术标准的规定。

4 施工程序与工艺流程4.1 施工程序1、杆塔作业施工程序施工准备→杆塔基础材料检验→杆塔基础施工→杆塔材料检验→杆塔组立、安装。

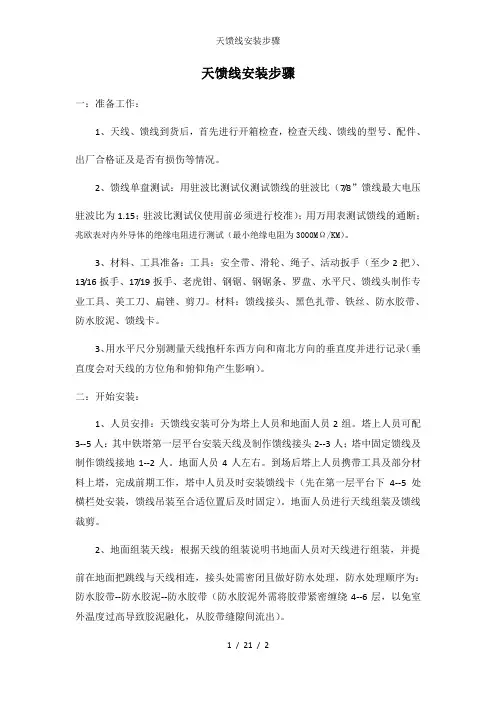

2、天馈线安装施工准备→天线的搬运、检查及安装→射频馈线的测试、吊挂敷设→射频连接器的安装→天馈线系统的检测→竣工。

4.2 工艺流程图5 施工要求5.1 杆塔基础1、基础施工前进行地质核对，避开地下设施，并形成记录。

2、坑底开挖位置、铁塔基础深度、塔基基底情况及回填、标高及塔靴安装位置均符合设计要求，基础应设置在坚实的地基上，不得设置于浮土、垃圾土、流质土和长受雨水冲刷的地方。

3、±0.000以现场指定地面高程为准，将铁塔所在位置整平后，方可开挖基础。

4、基础开挖时，注意不得损坏地下既有管线、光电缆，如发现与施工有冲突时应通知带工人员采取有效措施解决。

5、接地：基坑开挖至设计深度后，接地系统按图施工，组网结点，连接均需要焊接。

焊接面积大于100mm2，焊后用热沥青包封防蚀，接地电阻符合设计要求。

防雷接地体根据设计采用角钢，连接线采用镀锌扁钢，截面应不小于100mm2，厚4mm以上。

接地体长度L一般为2米，接地体间距a=2L，一般埋深为0.7米（旱田1.0米，水田1.2米）。

接地体的埋设数量以满足接地电阻不大于10Ω为原则，接地体应垂直打入土中。

引出导体的长度应尽可能缩短。

高土壤电阻率地段采用加降阻剂措施。

6、基坑挖好后经夯实平整，浇注垫层混凝土，待混凝土硬化后，再绑扎钢筋，安放基础骨架，浇注基础混凝土。

基础与连系梁混凝土一次浇注，不得留施工缝。

基础梁钢筋保护层厚度25mm，其余均为50mm。

7、浇灌基础前根据铁塔基础固定螺栓孔的相互尺寸制作钢模一付，将地脚螺栓用模板固定后浇筑在基础里。

混凝土施工时必须正确使用混凝土材料，混凝土配比须严格符合规范要求；采用机械搅拌和捣固；按规定进行混凝土养护（28天）；钢筋应平直，表面干净、无严重锈蚀断裂等，钢筋绑扎须牢固，无滑动、跳绑等缺点。

钢筋接续应焊牢，搭接长度不小于直径的5倍，普通钢筋应做弯钩（螺纹钢筋除外）。

施工时如地脚螺栓与钢箍相碰，则应后绑扎相碰的钢箍。

基础骨架螺纹出混凝土部分涂凡士林油。

5.2 杆塔安装1、在铁塔基础验收合格后，方可进行铁塔安装。

2、铁塔安装前按下列要求对主要材料进行进场质量检验：1) 钢材的品种、规格、性能等符合设计要求和相关技术标准的规定，并具有质量证明文件。

2) 连接用高强度螺栓、普通螺栓、地脚螺栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等符合设计要求和相关技术标准的规定，并具有质量证明文件。

3) 铁塔构件的镀锌层均匀光滑、不翘皮，不得出现返锈现象。

3、铁塔塔靴按下列要求进行安装：1) 正确安装塔靴位置，各塔靴的中心间距允许偏差±3.0mm，各塔靴的高度允许偏差±3.0mm。

2) 塔靴调整好后，在塔靴钢板下面填充水泥砂浆或用钢结构做永久性支撑。

3) 塔靴紧固螺栓做防腐处理。

4、自立式铁塔按下列要求进行安装：1) 铁塔相互连接的主材及其连接板在安装前需进行试装。

2) 每一个结构单元安装完毕及时进行校正和固定。

3) 螺栓穿入方向一致，螺母拧紧后，螺栓外露丝扣不少于2扣。

4) 铁塔主体结构全部安装完，用经纬仪检查垂直度，其指标符合设计要求。

5) 平台安装位置符合设计要求，铁塔楼梯踏步板平整，倾斜允许偏差±2.0mm，均与铁塔结构件牢固连接。
