元器件封装大全

（完整版）元器件封装大全

（完整版）元器件封装大全元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

(完整版)元器件封装大全

元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

70多种常见的电子元器件芯片封装类型大全

29.MCM(multi-chip module)
多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装。根据基板材料可分为MCM－L，MCM－C和MCM－D三大类。MCM－L是使用通常的玻璃环氧树脂多层印刷基板的组件。布线密度不怎么高，成本较低。MCM－C是用厚膜技术形成多层布线，以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件，与使用多层陶瓷基板的厚膜混合IC类似。两者无明显差别。布线密度高于MCM－L。MCM－D是用薄膜技术形成多层布线，以陶瓷(氧化铝或氮化铝)或Si、Al作为基板的组件。布线密谋在三种组件中是最高的，但成本也高。
26.LOC(lead on chip)
芯片上引线封装。LSI封装技术之一，引线框架的前端处于芯片上方的一种结构，芯片的中心附近制作有凸焊点，用引线缝合进行电气连接。与原来把引线框架布置在芯片侧面附近的结构相比，在相同大小的封装中容纳的芯片达1mm左右宽度。
27.LQFP(low pr封装。塑料QFP之一，引脚用树脂保护环掩蔽，以防止弯曲变形。在把LSI组装在印刷基板上之前，从保护环处切断引脚并使其成为海鸥翼状(L形状)。这种封装在美国Motorola公司已批量生产。引脚中心距0.5mm，引脚数最多为208左右。
21.H-(with heat sink)
表示带散热器的标记。例如，HSOP表示带散热器的SOP。
22.pin grid array(surface mount type)
表面贴装型PGA。通常PGA为插装型封装，引脚长约3.4mm。表面贴装型PGA在封装的底面有陈列状的引脚，其长度从1.5mm到2.0mm。贴装采用与印刷基板碰焊的方法，因而也称为碰焊PGA。
因为引脚中心距只有1.27mm，比插装型PGA小一半，所以封装本体可制作得不怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI用的封装。封装的基材有多层陶瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。

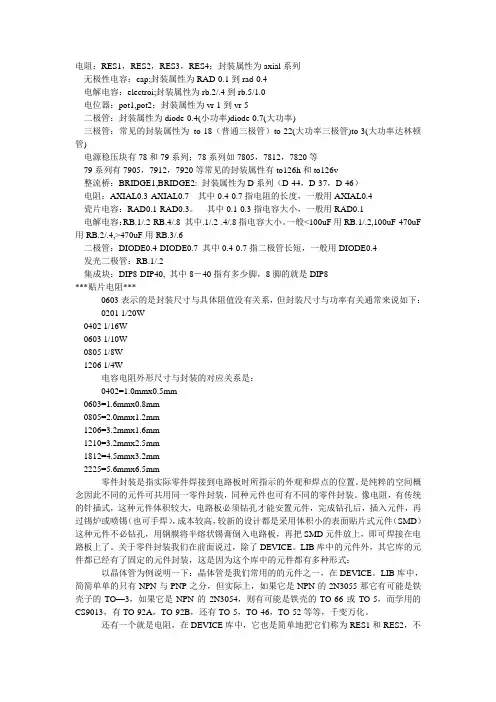

电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8－40指有多少脚，8脚的就是DIP8***贴片电阻***0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

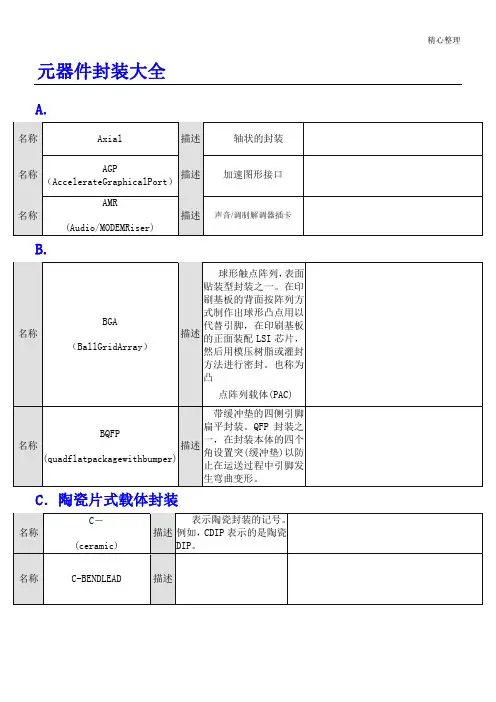

元器件封装大全

D．陶瓷双列封装
名称
DCA
(DirectChipAttach)
描述
芯片直接贴装，也称之为板上芯片技术（Chip-on-Board简称COB），是采用粘接剂或自动带焊、丝焊、倒装焊等方法，将裸露的集成电路芯片直接贴装在电路板上的一项技术。倒装芯片是COB中的一种（其余二种为引线键合和载带自动键合），它将芯片有源区面对基板，通过芯片上呈现阵列排列的焊料凸点来实现芯片与衬底的互连。
名称
FC-PGA2
描述
FC-PGA2封装是在FC-PGA的基础之上加装了一个HIS顶盖（IntegratedHeatSpreader，整合式散热片），这样的好处可以有效保护内核免受散热器挤压损坏和增强散热效果。
名称
FBGA
(FineBallGridArray)
描述
一种基于球栅阵列封装技术的集成电路封装技术。它的引脚位于芯片底部、以球状触点的方式引出。由于芯片底部的空间较为宽大，理论上说可以在保证引脚间距较大的前提下容纳更多的引脚，可满足更密集的信号I/O需要。此外，FBGA封装还拥有芯片安装容易、电气性能更好、信号传输延迟低、允许高频运作、散热性卓越等许多优点。
元器件封装大全
A.
名称
Axial
描述
轴状的封装
名称
AGP（AccelerateGraphicalPort）
描述
加速图形接口
名称
AMR
(Audio/MODEMRiser)
描述
声音/调制解调器插卡
B.
名称
BGA
（BallGridArray）
描述
球形触点阵列，表面贴装型封装之一。在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。也称为凸

PCB中常见的元器件封装大全

P C B中常见的元器件封装大全(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为到电解电容：electroi;封装属性为.4到电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为(小功率）(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：其中指电阻的长度，一般用瓷片电容：。

其中指电容大小，一般用电解电容：..8 其中.1/..8指电容大小。

一般<100uF用.2,100uF-470uF用.4,>470uF用.6二极管：其中指二极管长短，一般用发光二极管：.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=0603=0805=1206=1210=1812=2225=零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

PCB中常见的元器件封装大全

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

PCB中常见的元器件封装大全

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为到电解电容：electroi;封装属性为.4到电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为(小功率）(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：其中指电阻的长度，一般用瓷片电容：。

其中指电容大小，一般用电解电容：..8 其中.1/..8指电容大小。

一般<100uF用.2,100uF-470uF用.4,>470uF用.6二极管：其中指二极管长短，一般用发光二极管：.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=0603=0805=1206=1210=1812=2225=零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

常用元器件封装大全

常用元器件封装大全一、元器件封装的类型Components元器件封装按照安装的方式不同可以分成两大类。

(1) 直插式元器件封装。

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。

典型的直插式元器件及元器件封装如图所示：(2) 表贴式元器件封装。

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图所示。

典型的表贴式元器件及元器件封装如图所示：在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层(Top Layer)二、常用元器件的原理图符号和元器件封装Components在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。

在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。

前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。

因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。

2.1电阻电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。

电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。

固定电阻可按电阻的材料、结构形状及用途等进行多种分类。

电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。

固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。

常用的引脚封装形式为AXIAL系列，包括AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等封装形式，其后缀数字代表两个焊盘的间距，单位为“英寸”，如图F1-5（b）所示。

常用元器件的封装形式

常用元器件的封装形式电阻 AXIAL0.3 0.4三极管TO-92A B电容 RAD0.1 0.2发光二极管 DZODE0.1单排针 SIP+脚数双排针 DIP+脚数电解电容RB.1 .2电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用B.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5。

PCB中常见的元器件封装大全

PCB中常见得元器件封装大全一、常用元器件:1.元件封装电阻 AＸIＡL2.无极性电容ＲＡD3.电解电容 RB－4.电位器VR5.二极管 DIODＥ6.三极管ＴO7.电源稳压块７8与79系列 TO－12６H与ＴO-１２6V8.场效应管与三极管一样9.整流桥D－44 Ｄ－3７ D－４６10.单排多针插座ＣON ＳIP11.双列直插元件 DIP12.晶振XTAL1电阻:RＥＳ1,RES2,ＲES３,RES４;封装属性为axial系列无极性电容:cap;封装属性为RＡD-0.1到rad—0。

4电解电容:ｅlecｔroｉ;封装属性为rｂ、２/、4到rb。

５/１.0电位器:ｐot1,pot2;封装属性为ｖｒ—1到vr—5ﻫ二极管:封装属性为ｄｉode—０、４(小功率)diode-0、7(大功率)ﻫ三极管:常见得封装属性为ｔo－１８(普通三极管)to—22(大功率三极管)to-3(大功率达林ﻫ顿管)ﻫ电源稳压块有7８与7９系列;７８系列如７80５,７812,7８２0等;79系列有790５,791２,792０等。

常见得封装属性有ｔo126h与tｏ1２6ｖﻫ整流桥:BRＩDGE1,BＲIDGE2: 封装属性为Ｄ系列(Ｄ—４4,D-３7,D－46)ﻫ电阻: AＸIAL0、3-AXＩAL0.7 其中0。

４—0。

7指电阻得长度,一般用ＡXIAL0.4ﻫ瓷片电容:ＲAＤ0、1－RAD０.３。

其中0。

1-０.3指电容大小,一般用RAD０、1ﻫﻫ电解电容:ＲB、1/。

２—RB、４/。

8 其中.1/.2-。

4/.8指电容大小、一般＜１０0uＦ用RB、1/、2,10０ｕF－470ｕＦ用RB。

2／、4,〉470uF用RB、３/。

6二极管: DIODE0。

4—DIODＥ０、７其中0。

4—0。

7指二极管长短,一般用DIODE0.4发光二极管:RB。

1/、2ﻫ集成块: ＤIP8—DＩP40, 其中８—４０指有多少脚,8脚得就就是DIP8贴片电阻0603表示得就是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说040２ 1/1６W０201 １/20Ｗﻫ1206１/４Ｗﻫﻫ电容电阻外形尺寸与封装得对应080５ 1/8Wﻫ06０３ 1／１０Wﻫ关系就是:ﻫ0４02=１。

元器件封装大全

29．电子封装的怎么分类？从使用的包装材料来分，我们可以将封装划分为金属封装、陶瓷封装和塑料封装；从成型工艺来分，我们又可以将封装划分为预成型封装(pre-mold)和后成型封装（post-mold）；至于从封装外型来讲，则有SIP(single in-line package)、DIP(dual in-line package)、PLCC(plastic-leaded chip carrier)、PQFP(plastic quad flat pack)、SOP(small-outline package)、TSOP(thin small-outline package)、PPGA(plastic pin grid array)、PBGA(plastic ball grid array)、CSP (chip scale package)等等；若按第一级连接到第二级连接的方式来分，则可以划分为PTH (pin-through-hole)和SMT（surface-mount-technology）二大类，即通常所称的插孔式（或通孔式）和表面贴装式。

30．什么是金属封装？金属封装是半导体器件封装的最原始的形式，它将分立器件或集成电路置于一个金属容器中，用镍作封盖并镀上金。

金属圆形外壳采用由可伐合金材料冲制成的金属底座，借助封接玻璃，在氮气保护气氛下将可伐合金引线按照规定的布线方式熔装在金属底座上，经过引线端头的切平和磨光后，再镀镍、金等惰性金属给与保护。

在底座中心进行芯片安装和在引线端头用铝硅丝进行键合。

组装完成后，用10号钢带所冲制成的镀镍封帽进行封装，构成气密的、坚固的封装结构。

金属封装的优点是气密性好，不受外界环境因素的影响。

它的缺点是价格昂贵，外型灵活性小，不能满足半导体器件日益快速发展的需要。

现在，金属封装所占的市场份额已越来越小，几乎已没有商品化的产品。

少量产品用于特殊性能要求的军事或航空航天技术中。

PCB中常见的元器件封装大全

P C B中常见的元器件封装大全-CAL-FENGHAI.-(YICAI)-Company One1PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为到电解电容：electroi;封装属性为.4到电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为(小功率）(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：其中指电阻的长度，一般用瓷片电容：。

其中指电容大小，一般用电解电容：..8 其中.1/..8指电容大小。

一般<100uF用.2,100uF-470uF用.4,>470uF用.6二极管：其中指二极管长短，一般用发光二极管：.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=0603=0805=1206=1210=1812=2225=零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

电子元器件芯片封装类型大全

电子元器件芯片封装类型大全芯片的世界封装类型太多了，这里总结了70多种常见的芯片封装。

希望能让你对封装有一个大概的了解。

1、2、BQFP(quad flat package with bumper)3、碰焊PGA(butt joint 4、C－(ce5、Cerdip6、Cerquad7、CLCC(ceramic leaded chip carrier)8、COB(chip on board)9、DFP(dual flat package)10、DIC(dual in-line ceramic package)11、DIL(dual in-line)12、DIP(dual in-line package)13、DSO(dual small out-lint)14、DICP(dual tape carrier package)15、DIP(dual tape carrier package)16、FP(flat package)17、flip-chip18、FQFP(fine pitch quad flat package)19、CPAC(globe top pad array carrier)20、CQFP(quad fiat package with guard ring)21、H-(with heat sink)22、pin grid array(surface mount type)23、JLCC(J-leaded chip carrier)24、LCC(Leadless chip carrier)25、LGA(land grid array)26、LOC(lead on chip)27、LQFP(low profile quad flat package)28、L－QUAD29、MCM(mul30、MFP(mini flat package)31、MQFP(metric quad flat package)32、MQUAD(metal quad)33、MSP(mini square package)34、OPMAC(over molded pad array carrier)35、P－(plastic)36、PAC(pad array carrier)37、PCLP(printed circuit board leadless package)38、PFPF(plastic flat package)39、PGA(pin grid array)40、piggy back41、42、P－LCC(plastic 43、QFH(quad flat high package)44、QFI(quad flat I-leaded packgac)45、QFJ(quad flat J-leaded package)46、QFN(quad flat non-leaded package)47、QFP(quad flat package)48、QFP(FP)(QFP fine pitch)49、QIC(quad in-line ceramic package)50、QIP(quad in-line plastic package)51、QTCP(quad tape carrier package)52、QTP(quad tape carrier package)53、QUIL(quad in-line)54、QUIP(quad in-line package)55、56、SH－DIP(shrink dual in-line package)57、SIL(single in-line)58、SIMM(single in-line memory module)59、SIP(single in-line package)60、SK－DIP(skinny dual in-line package)61、SL－DIP(slim dual in-line package)62、SMD(surface mount devices)63、SO(small out-line)64、SOI(small out-line I-leaded package)65、SOIC(small out-line integrated circuit)66、SOJ(Small Out-Line J-Leaded Package)67、SQL(Small Out-Line L-leaded package)68、SONF(Small Out-Line Non-Fin)69、SOF(small Out-Line package)70、SOW (Small Outline。

70多种常见电子元器件芯片封装类型大全

70多种常见电子元器件芯片封装类型大全芯片的世界封装类型太多了，这里总结了70多种常见的芯片封装。

希望能让你对封装有一个大概的了解。

1.BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LSI 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为 GPAC(见OMPAC 和GPAC)。

2.BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3.碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。

4.C－(ceramic)表示陶瓷封装的记号。

PCB中常见的元器件封装大全【范本模板】

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容：cap；封装属性为RAD—0。

1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb。

5/1。

0电位器：pot1,pot2；封装属性为vr—1到vr-5二极管:封装属性为diode—0.4(小功率)diode—0。

7(大功率)三极管：常见的封装属性为to—18(普通三极管)to-22(大功率三极管）to—3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805,7812，7820等;79系列有7905,7912,7920等。

常见的封装属性有to126h和to126v整流桥：BRIDGE1，BRIDGE2: 封装属性为D系列（D-44，D—37，D—46）电阻：AXIAL0.3-AXIAL0。

7 其中0。

4—0.7指电阻的长度,一般用AXIAL0。

4瓷片电容：RAD0.1-RAD0.3。

其中0。

1—0。

3指电容大小，一般用RAD0.1电解电容:RB。

1/.2—RB.4/.8 其中。

1/.2—。

4/.8指电容大小。

一般<100uF 用RB.1/.2,100uF-470uF用RB.2/。

4,>470uF用RB.3/。

6二极管：DIODE0.4—DIODE0。

7 其中0。

4—0.7指二极管长短，一般用DIODE0。

4发光二极管：RB.1/。

2集成块: DIP8—DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1。

常用元器件封装汇总

常用元器件封装汇总1.载板封装（PCB封装）载板封装是一种将元器件直接焊接在电路板上的封装形式。

这种封装形式可以提供元器件间的高度一致性，提高组装效率，并且可以实现自动化生产。

载板封装广泛应用于各种电子设备中。

2.转接封装（DIP封装）转接封装，又称DIP封装，是一种将元器件直接插入配有引脚的导线束上的封装形式。

这种封装形式适用于一些较大尺寸和较低密度的元器件，如集成电路、电容器和电阻器等。

DIP封装具有简单、易于维修等特点。

3.表面贴装封装（SMD封装）表面贴装封装，又称SMD封装，是一种将元器件直接焊接在电路板的表面上的封装形式。

这种封装形式可以有效提高电路板的布局密度，减小体积，并且可以实现高速自动化生产。

SMD封装广泛应用于现代电子设备中。

4.塑料封装塑料封装是一种常见的元器件封装形式，尤其用于集成电路和晶体管等电子元器件中。

塑料封装具有较低的成本、良好的绝缘性能和机械强度，适用于大批量生产。

5.金属封装金属封装是一种将元器件封装在金属壳体中的封装形式。

金属封装可以提供较好的散热性能和机械强度，适用于高功率元器件和高温环境中的应用。

常见的金属封装有TO封装、QFN封装等。

6.背胶封装背胶封装是一种将元器件封装在塑料壳体中，并使用胶水固定的封装形式。

背胶封装可以提供较好的机械强度和电气性能，适用于一些对震动和冲击敏感的应用。

7.多芯封装多芯封装是一种将多个相同功能的元器件封装到一个封装体中的封装形式。

多芯封装可以提高元器件的集成度，减小体积，并且可以实现批量生产和自动化生产。

8.裸片封装裸片封装是一种将电子元器件的芯片直接封装在基板上的封装形式。

这种封装形式可以实现非常高的集成度和超小尺寸，适用于一些对尺寸和重量要求较高的应用。

以上是常见的元器件封装形式的介绍，不同的封装形式适用于不同的应用场景和要求。

在实际设计和选择元器件时，需要根据具体的应用需求综合考虑各种因素，包括尺寸、成本、电气性能和结构强度等。
