脚手架检查与验收Word版
最新word《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)
《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2010)
1 总则
1.0.1 为在门式钢管脚手架的设计与施工中贯彻执行国家安全生产法规,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑与市政工程施工中采用门式钢管脚手架搭设的落地式脚手架、悬挑脚手架、满堂脚手架与模板支架的设计、施工和使用。
1.0.3 在施工前应按本规范的规定对门式钢管脚手架或模板支架结构件及地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 门式钢管脚手架的设计、施工与使用,除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术语和符号
2.1 术语
2.1.1 门式钢管脚手架 frame scaffoldings with steel tubules
以门架、交叉支撑、连接棒、挂扣式脚手板、锁臂、底座等组成基本结构,再以水平加固杆、剪刀撑、扫地杆加固,并采用连墙件与建筑物主体结构相连的一种定型化钢管脚手架(图2.1.1)。又称门式脚手架。
2.1.2 门架 frame
门式脚手架的主要构件,其受力杆件为焊接钢管,由立杆、横杆及加强杆等相互焊接组成(图2.1.2)。
2.1.3 配件 accessories
门式脚手架的其它构件,包括连接棒、锁臂、交叉支撑、挂扣式脚手板、底座、托座。
2.1.4 连接棒 spigot
用于门架立杆竖向组装的连接件,中间带有凸环的短钢管制作。
2.1.5 交叉支撑 cross bracing
每两榀门架纵向连接的交叉拉杆。
2.1.6 锁臂 locking arm
建筑施工扣件式钢管脚手架安全技术规范(电子版)38页word文档
建筑施工扣件式钢管脚手架安全技术规范
JGJ 130-2019中华人民共和国建设部公告902号
2019-01-28批准 2019-12-01实施
1 总则
1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策,确保施工人员安全,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1.0.3 扣件式钢管脚手架施工前,应按本规范的规定对其结构构件与立杆地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 扣件式钢管脚手架的设计、施工与验收,除应符合本规范的规定外,尚应符合国家现行有关强制性标准的规定。
2 术语、符号
2.1 术语
2.1.1 扣件式脚手架 steel tubular scaffold with couplers
为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架,包含本规范各类脚手架与支撑架,统称脚手架。
2.1.2 支撑架 formwork support
为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2.1.3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers
只有一排立杆,横向水平杆的一端搁置固定在墙体上的脚手架,简称单排架。
2.1.4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架,简称双排架。
脚手架验收检查制度模版
脚手架验收检查制度模版
一、概述
本制度旨在规范脚手架工程验收流程和标准,保障脚手架工程质量,确保工程安全,提高项目管理水平。
二、验收机构
1. 验收人员由项目总监指定,包括项目经理、安全主管、技术负责人等相关人员。
2. 验收人员应具备相关专业知识和丰富的项目经验。
三、验收准备
1. 项目经理应提前通知承包商进行脚手架工程验收。
2. 承包商应确保脚手架工程符合相关国家标准和工程设计要求。
四、验收内容
1. 脚手架搭设
a. 脚手架结构是否稳定,连接件是否牢固。
b. 脚手架是否有足够的强度和刚度,能够承受预计施工荷载。
c. 脚手架材料是否符合要求,表面是否有损伤或锈蚀。
2. 脚手架安全措施
a. 脚手架是否设有防护栏杆,栏杆高度是否符合要求。
b. 脚手架是否设置稳定的上下台阶设施。
c. 脚手架是否设置合适的防滑措施。
3. 脚手架使用规范
a. 脚手架是否按照设计要求使用。
b. 脚手架是否有明显的变形、倾斜或振动。
四、验收标准
1. 脚手架搭设
a. 脚手架结构稳定,连接件牢固。
b. 脚手架材料符合要求,无损伤或锈蚀。
2. 脚手架安全措施
a. 脚手架设有防护栏杆,栏杆高度符合要求。
b. 脚手架设置稳定的上下台阶设施。
c. 脚手架设置合适的防滑措施。
3. 脚手架使用规范
a. 脚手架按照设计要求使用。
b. 脚手架无明显的变形、倾斜或振动。
五、验收程序
1. 验收人员组织验收前召开会议,明确验收内容和标准。
2. 验收人员实地检查脚手架搭设情况,并对相关问题进行记录。
3. 验收人员与承包商进行沟通和讨论,解决存在的问题。
武汉市附着式升降脚手架企业自检报告-14页word资料
NO:
武汉市附着式升降脚手架企业自检报告报装编号:_________________________________________ 工程名称:_________________________________________
施工单位:_________________________________________
安装单位:__________________ 技术负责人:__________ 检验日期:_________________________________________
武汉市城建安全生产管理站制
注意事项及填写说明
1、本自检报告适用于附着式升降脚手架安装单位组织的企业内部验收检查记录。
2、本自检记录应用钢笔或电脑输出的方式填写,字迹应工整;填写数据准确、内容齐全。
3、在“实测”栏中对“自检内容和要求”栏中的项目进行检验判别:对于符合要求或有效的在“实测”栏相对应的方框内划“√”;对于不符合要求或无效、失效的在“实测”栏相对应的方框内划“×”;需要简述的在该栏空隙处简述;对于项目内部分条款为无此项的在“实测”栏与该条款相对应的方框内划“/”,项目内全部条款为无此项的在“实测”栏证栏内划“/”。
4、对于需要填写数据的项目必须如实填写数据。
5、自检记录中注有“*”的项目为重要项,其它为一般项。
第1页共5页
检验人:审核人:
第2页共5页
截止11月15日,我工区连续实现安全生产1780天;全年共办理工作票50张,其中第一种工作票24张,含基建单位8张;第二种工作票26张。工作票合格率100%,执行情况较好。全年工区所辖线路跳闸次数共计0次,线路跳闸率为0次/(百公里·年)。
(完整word版)jgj130脚手架新规范修订内容
一、规范修订的背景
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。施工现场高大支架和模板工程数量增多,事故频发。在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容
1、修订了钢管规格。取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。将原规定壁厚下差限值为0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
注:1、表中所示2+2+2×0.35(kN/m2),包括下列荷载:2+2(kN/m2)为二层装修作业层施工荷载标准值;2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。
2、作业层横向水平杆间距,应按不大于la/2设置。
3、地面粗糙度为B类,基本风压Wo =0.4kN/m2。
9、增加了悬挑脚手架挑梁结构及其锚固的构造和计算内容。
(完整版)脚手架搭设及验收标准
脚手架搭设及验收标准,漫画演示
模板在现浇混凝土结构施工中使用量大、面广,每1m 3混凝土工程模板用量高达 4~5㎡,其工程费用占现浇混凝土结构造价的 30%~35%,劳动用量占40%~50%,因此模板工程在混凝土施工中占有举足轻重的地位,对施工质量、
安全和工程成本有着重要的影响。那么模板支撑体系工程中,我们要注意哪些问
题呢?
1基础处理
(1)搭设架体的基础要有足够的承载力,搭设场地内不得有积水。
(2)搭设时立杆底部应铺垫板,脚手架外侧及周边要设置排水沟。
(3)支撑垫板应满足承载力要求,确保支撑体系稳固。
2支模安装
(1)不同规格的钢管不得混用。
(2)施工前对脚手架材料进行检查,发现有严重锈蚀、变形或断裂的,不能使用。
(3)剪刀撑和立杆应牢固连接,形成整体。剪刀撑杆件的底端要紧紧顶在地面上,剪刀撑夹角应在 45°—60°之间。
(4)安装外围柱、梁、板模板时,应先搭设临边防护,并挂好安全网防护搭设高
度要高于施工作业面至少 1.5m。
(5)已支好模板的楼层四周,必须搭设临边防护且牢固可靠,高度不低于 1.2m,张挂密目安全网。
(6)当架体搭设高度在 8m以下时,在架体顶部设置连续水平剪刀撑。当架体搭
设高度在 8m及以上时,应在架体顶部、底部及竖向间隔不超过 8m处分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。
(7)在立杆底部距离地面大概 200mm处,要沿纵横向水平方向按照纵下横上的顺序设置扫地杆。
(8)如果立杆底部不在统一高度,高处的纵向扫地杆要向低处扫地杆延长至少两跨高低差不能大于 1000mm,立杆距离边坡上方边缘不得小于 500mm。
脚手架搭设质量检查验收
脚手架搭设质量检查验收
脚手架及其地基基础应在下列阶段进行检查与验收:
(1)基础完工后及脚手架搭设前;
(2)作业层上施加荷载前;
(3)每搭设完6m~8m高度后;
(4)达到设计高度后;
(5)遇有六级强风及以上风或大雨后,冻结地区解冻后;
(6)停用超过一个月。
应根据下列技术文件进行脚手架检查、验收:
(1)专项施工方案及变更文件;
(2)技术交底文件。
(3)构配件质量检查应符合相关规定。脚手架使用中,应定期检查以下内容:
(1)杆件的设置和连接,连墙件、支撑、门洞桁架等的构造应符合本规范和专项施工方案的要求;
(2)地基应无积水,底座应无松动,立杆应无悬空;
(3)扣件螺栓应无松动;
(4)高度在24m以上的双排、满堂脚手架,其立杆的沉降与垂直度的偏差应符合现行有关规范规定;高度在2Om以上的满堂支撑架,其立杆的沉降与垂直度的偏差应符合表7-2O的规定;
(5)安全防护措施应符合本规范要求;
(6)应无超载使用。
安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查,抽样方法应按随机分布原则进行。
双排脚手架交底(可编辑修改word版)
技术交底记录
施表7.2 共6 页第2 页
技术交底记录
施表7.2 共6 页第3 页
施表7.2 共6 页第4 页
技术交底记录
施表7.2 共6 页第5 页
技术交底记录
施表7.2 共6 页第6 页
技术交底记录
施表7.2 共6 页第7 页
技术交底记录
施表7.2 共6 页第6 页
脚手架搭设与施工要求(word版)
脚手架搭设与施工要求
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制:___________________
日期:___________________
脚手架搭设与施工要求
温馨提示:该文件为本公司员工进行生产和各项管理工作共同的技术依据,通过对具体的工作环节进行规范、约束,以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
一、脚手架搭设要求
1、脚手架负载不得超过270kg/m2, 经验收合格挂牌后方可使用, 使用中应经常检查与维护。负载超过270kg/m2, 或形式特殊脚手架应进行设计。
2、钢管立柱应设置金属底座, 对地质松软基础应垫木板或设扫地杆。
3、脚手架立杆应垂直, 垂直偏斜不得超过高度的1/200, 立杆间距不超过2米。
4、脚手架两端、转角处及每隔6-7根立柱应设尖刀撑与支杆, 高度在7米以上无法设支杆时, 竖向每隔4米, 横向每隔7米必须与建筑物连接牢固。
5、脚手架外侧、斜道、平台设置1.05米防护栏。铺设竹排或木板时, 两头必须绑扎牢固, 严禁不绑扎就投入使用。
6、在通道与扶梯处脚手架横杆应加高加固, 不能阻碍通道。
7、挑式脚手架一般横杆步距1.2米, 并要加设斜撑, 斜撑与垂直面夹角不大于30°。
脚手架检查验收制度模板
脚手架检查验收制度模板
1. 引言
该规章制度旨在确保所有脚手架的安全可靠性,并规范脚手架搭建和使用的过程。每个脚手架在投入使用前,必须经过检查和验收,并且需要定期维护和检查,以确保其安全性能。本文将详细说明脚手架的检查和验收流程,并为职能部门规定相关管理和考核标准。
2. 脚手架检查标准
2.1. 设计和搭建标准
•所有脚手架必须按照国家相关标准和规范进行设计和搭建。
•脚手架材料必须具备足够的强度和稳定性,以支撑所需的工作负荷。
•脚手架结构必须合理,包括垂直杆、水平杆、横向和纵向支撑等元素。
•脚手架必须正确搭设,以保证工人在其上进行施工和作业时的安全。
2.2. 安全设施和组件标准
•脚手架必须配备足够的安全设施,包括扶手、栏杆、安全网等,以预防人员跌落事故。
•安全设施和组件必须牢固可靠,不能出现松动、破损或缺失的情况。
•安全设施的高度和间距必须符合相关规定,以确保工人的安全。
2.3. 环境和维护标准
•脚手架周围必须保持整洁,不得有障碍物或杂物堆放。
•脚手架使用过程中,工地必须有专人负责维护和检查脚手架的安全性能。
•脚手架在遭受自然灾害、风雨侵袭或其他损坏情况后,必须进行及时修理和维护。
3. 脚手架检查和验收程序
3.1. 报备和审批程序
•项目负责人必须提前报备脚手架的安装和使用计划,并附上相应的设计图纸和说明书。
•职能部门负责对脚手架的设计和搭建计划进行审批,并提供相应的指导和要求。
3.2. 初次检查和验收
•在脚手架完成搭建后,职能部门将进行初次检查和验收。
•检查内容包括脚手架的设计合理性、材料强度、安全设施是否完备等。
217950脚手架工程标准做法图解word精品文档22页
脚手架工程标准做法图解
A1、材料应按国家现行标准进行100%外观检查,所有脚手架材料经检验合格后进行合格品标识妥善保管,必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
A2、安全防护设备及测量作业设备齐全
A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后,组织施工单位进行技术交底并做好书面交底记录。
A4、所以脚手架作业人员必须持证上岗。
A5、图纸深化:按照脚手架搭设专项方案图纸跟建筑物施工图核对,计算立杆的步距及横距,并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
A6、基础要求:采用砼硬化处理,砼厚度≥100mm,砼标号≥C20,必须满足脚手架搭设施工方案的荷载要求,按照立杆放线定位图放线。
A7、基础周边设置排水沟,基础地面不积水,接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体,防雷接点≥四处(建筑物四个大角设置防雷点),并满足防雷专项方案要求,保证防雷接地有效。
A8、纵横向扫地杆:纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置,有存在绊倒的危险时可不用安装扫地杆。
A9、立杆两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于500mm。
A10、纵向水平杆相邻接头水平距离不小于500mm,各接头距立柱的距离不大于500mm,接头交错布置,不在同步,同跨内。
A11、剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米,不小于3个扣件
A12、对头铺设的脚手板接头下面必须设置两根小横杆,板端距小横杆100~150mm。
建筑施工脚手架安全检查技术要求(word版)
建筑施工脚手架安全检查技术
要求
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制:___________________
日期:___________________
建筑施工脚手架安全检查技术要求
温馨提示:该文件为本公司员工进行生产和各项管理工作共同的技术依据,通过对具体的工作环节进行规范、约束,以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
1.扣件式钢管脚手架
1.1 扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。
1.2 检查评定保证项目包括:施工方案、立杆基础、架体与建筑物结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。一般项目包括:横向水平杆设置、杆件搭接、架体防护、脚手架材质、通道。
1.3 保证项目的检查评定应符合下列规定:
1 施工方案
1)架体搭设应有施工方案, 搭设高度超过24m的架体应单独编制安全专项方案, 结构设计应进行设计计算, 并按规定进行审核、审批;
2)搭设高度超过50m的架体, 应组织专家对专项方案进行论证, 并按专家论证意见组织实施;
3)施工方案应完整, 能正确指导施工作业。
2 立杆基础
1)立杆基础应按方案要求平整、夯实, 并设排水设施, 基础垫板及立杆底座应符合规范要求;
完整word版,jgj130-2016脚手架具体新规范
jgj130-2016脚手架具体新规范
1、根据本工程的设计特点和现场条件,外脚手架采用ф48钢管双排脚手架,立杆纵距1.5m,横距1.05m,内立杆距离建筑物外立面0.30m,立杆步距为1.8m ;四层屋面上立杆间距为1.5m×1.5m,在距屋面200mm处及以上每隔1.8m将所有的钢管用ф48钢管联成一整体,并采用剪刀撑加固,并利用6m斜杆将该处架子与原外架及原建筑的连墙件相连,按满堂架形式保证其整体性。
2、大横杆位于立杆内侧,其长度不小于3跨,外架内侧的大横杆的竖向间距为1.8m,外侧的大横杆的竖向间距为0.9m,即在外立杆内侧每步的中间高度处另加一根大横杆,以作防护栏杆。
3、小横杆间距1.5m,紧靠在大横杆之下,靠墙一侧外伸长度不应大于500。
4、立杆与大横杆的连接:立杆除顶层顶步可采用搭接,且搭接长度不小于1米、采用不少于2个旋转扣件、扣件端部距连接杆端不小于100外,其余均应采用对接扣件连接,接头应错开不在同步内,错开的距离不小于500,各接头中心至主节点的距离不宜大于600。
5、大横杆的连接宜对接扣件连接,也可采用搭接,接头应错开在不同步、不同跨内,错开的距离不小于500,各接头中心至主节点的距离不宜大于500,搭接长度不小于1米,应等间距采用3个旋转扣件予以固定,扣件端部距连接杆端不小于100。
6、落地式脚手架底部设槽钢。立杆底部应设纵横向扫地杆,纵向扫地杆离地不大于200,纵向扫地杆紧贴在横向扫地杆之下。
7、剪刀撑设置:纵向剪刀撑应在外立面连续设置,每道剪刀撑宽度不小于4跨、不大于6跨,且与地面成45°~60°角,每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定,接头中心至主节点的距离不宜大于150,剪刀撑斜杆的接长宜采用搭接连接,接头要求与立杆搭接接头要求相同,转角处和中间每6跨设一道横向剪刀撑,由底至顶在同一件间呈“之”字型连续布置,斜杆采用不少于2个旋转扣件固定在与之相交的小横杆的伸出端,各接头中心至主节点的距离不宜大于150。
悬挑脚手架安全技术与管理标准
悬挑脚手架安全技术与管理标准下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!
并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日
记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!
Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you
solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!
In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,
建筑施工碗扣式钢管脚手架安全技术规范(可编辑修改word版)
建筑施工碗扣式钢管脚手架
构造要求
一、碗扣节点
立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。
碗扣节点构成
(a)连接前(b)连接后
立杆碗扣节点间距应按0.6m 模数设置。
二、双排脚手架
双排落地脚手架允许搭设高度
三、当曲线布置的双排脚手架组架时,应按曲率要求使用不同长度的内外横杆组架,曲率半径应大于 2. 4m。
四、当双排脚手架拐角为直角时,宜采用横杆直接组架。当双排脚手架拐角为非直角时,可采用钢管扣件组架。
拐角组架
(a)横杆组架(b)钢管扣件组架
五、双排脚手架首层立杆应采用不同的长度交错布置,底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm,严禁施工中拆除扫地杆,立杆应配置可调底座或固定底座。
首层立杆布置示意
六、双排脚手架专用外斜杆设置:
1、斜杆应设置在有纵、横向横杆的碗扣节点上;
2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆;
3、当脚手架高度小于或等于24m 时,每隔5 跨应设置一组竖向通高斜杆;当脚手架高度大于24m 时,每隔3 跨应设置一组竖向通高斜杆;斜杆应对称设置;
专用外斜杆设置示意
4、当斜杆临时拆除时,拆除前应在相邻立杆间设置相同数量的斜杆。
七、当采用钢管扣件作斜杆时的作法:
1、斜杆应每步与立杆扣接,扣接点距碗扣节点的距离不应大于150mm;当出现不能与立杆扣接时,应与横杆扣接,扣件扭紧力矩应为40~65N.m:
2、纵向斜杆应在全高方向设置成八字形且内外对称,斜杆间距不应大于2 跨。
钢管扣件作斜杆设置
八、连墙件的设置:
1、连墙件应呈水平设置,当不能呈水平设置时,与脚手架连接的一端应下斜连接:
施工脚手架通用规范(GB55023)2023修订内容Word版可打印修改
施工脚手架通用规范(2023修订内容)
GB 55023
目录
1总则 (1)
2基本规定 (2)
3材料和构配件 (5)
4荷载 (6)
5架体设计 (10)
5.1一般规定 (10)
5.2结构设计 (10)
5.3构造要求 (11)
6安装与检验 (13)
6.1 安装 (13)
6.2 检查与验收 (14)
7使用与拆除 (16)
1 总则
1.0.1为在工程建设中规范脚手架材料及设计、安装、检验、使用与拆除,保障人身健康和生命财产安全、生态环境安全,满足经济社会管理基本需要,依据有关法律、法规,制定本规范。
1.0.2工程建设中脚手架材料及设计、安装、检验、使用与拆除与必须遵守本规范。
1.0.3本规范是脚手架材料及设计、安装、检验、使用与拆除等建设过程技术和管理的基本要求。当脚手架中采用的设计方法、材料、构件、技术措施、施工质量控制与验收检验内容(方法)等与本规范规定不一致时,经合规性评估符合本规范规定,应允许使用。
1.0.4脚手架材料及设计、安装、检验、使用与拆除,除应遵守本规范外,尚应遵守国家现行有关规范的规定。
2 基本规定
2.0.1脚手架设计、安装、检验、使用与拆除等,不应对参与及受到脚手架影响的
人员健康和安全造成损害。
2.0.2脚手架实施以前,应依据工程特点编制脚手架施工专项方案,并应包括下
列内容:
1工程概况和编制依据;
2脚手架选择类型;
3脚手架所用材料、构配件、设备类型及规格;
4脚手架结构与构造设计及施工图;
5脚手架结构设计计算书;
6脚手架安全控制技术、管理措施;
7脚手架安装与拆除技术要求;
8应急预案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

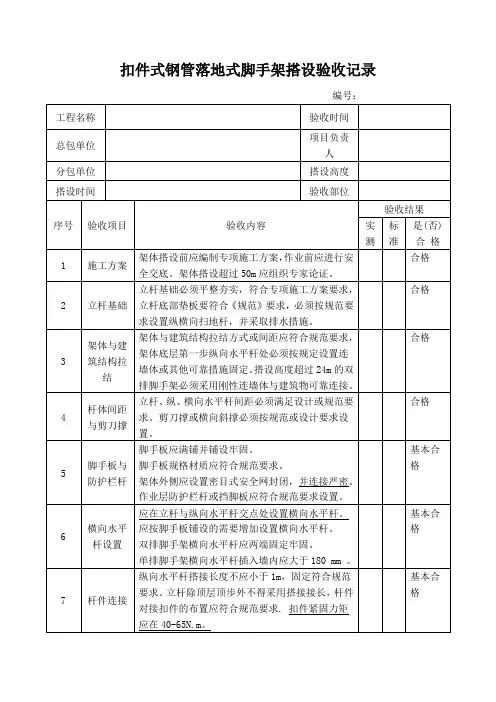

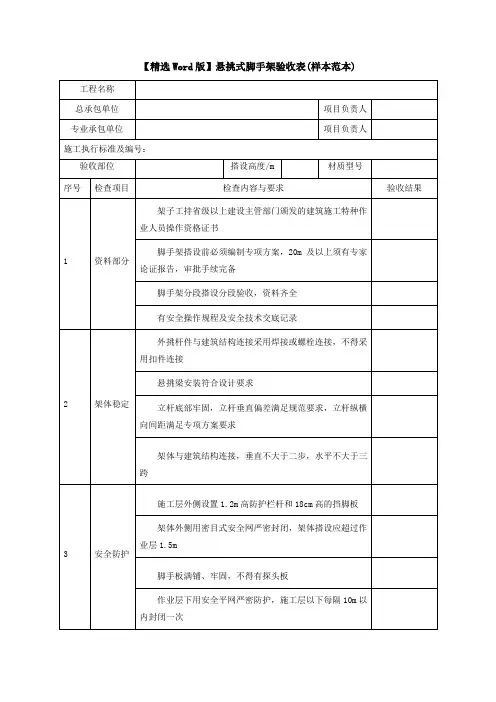

脚手架检查与验收
一、脚手架的搭设流程及要求
落地脚手架搭设的工艺流程为:场地平整、夯实→材料配备→定位设置垫板→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定位。根据要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,垫板、底座应准确放在定位线上,垫板必须铺放平整,不得悬空。
在搭设脚手架前对钢管、扣件、脚手板等应进行检查验收,不合格的产品不得使用。
1、立杆基础
脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求。基础外侧应设置排水沟,保证排水畅通。
2、立杆
(1)脚手架立杆纵距1.5m,横距1.05m,步距1.8m;连墙杆间距竖直3.6m,水平3.6m(即二步二跨):里立杆距建筑物0.3m。搭设立杆前,应每隔6跨设置一根抛撑,抛撑底部应用水平杆与架体连接,直到连墙件安装稳定后,方可拆除抛撑。
(2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。
(3)立杆应设置50厚垫木,并设置纵、横方向扫地杆,扫地杆离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
3、大横杆、小横杆设置
(1)大横杆在脚手架高度方向的间距1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。
4、剪刀撑
脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;剪刀撑的宽度应在4--6跨之间,且不应小于6米。中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求
(1)脚手架里排立杆与结构层之间均应满铺木板,并应设置在3根横向水平杆上,两端要可靠固定,严防倾覆。对接铺设时接头须支撑在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm。
(2)满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。
(3)脚手片须用18铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有
破损的要及时更换。
6、防护栏杆
(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网,要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3m。
(4)脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7、连墙件
(1)连墙件的垂直间距不应大于建筑物层高,并不应大于4米,横向间距不应大于6米。
(2)拉结点在转角范围内和顶部处加密,即在转角l米以内范围按垂直方向每3.6米设一拉结点。
(3)拉结点应保证牢固,防止其移动变形,且尽量设置在外架大小横杆接点处。
(4)外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,必须重新补设可靠,有效的临时拉结,以确保外架安全可靠。
8、架体内封闭
(1)脚手架的架体里立杆距墙体应不超过300mm,局部因结构设计大于300mm的必须铺设脚手板,并绑扎平整牢固。
(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
二、脚手架搭设安全技术措施
1、脚手架立杆基础外侧应挖排水沟,以防雨水浸泡地基。
2、各作业层之间设置可靠的防护栅栏,防止坠落物体伤人。
3、定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。
4、脚手架严禁钢木混搭,禁止扣件、绳索、铁丝等混用。
5、脚手架搭设人员必须持有架子工操作证上岗,并正确使用安全帽、安全带、穿防滑鞋。
6、铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。
7、保证脚手架体的整体性,不得与升降机等一并拉结,不得截断架体。
8、脚手架每搭一层完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。
9、严格控制施工荷载,脚手板上不得超负荷集中堆料,确保安全。
10、脚手架进出口处的悬空立杆须做加固处理。
11、20米以上的脚手架要有卸荷措施。
三、脚手架的检查与验收
A 脚手架及基础应在下列阶段进行检查与验收:
1)基础完工后及脚手架搭设前;
2)作业层上施加荷载前;
3)每搭设完6m~8m高度后;
4)达到设计高度后;
5)遇有六级强风及以上风或大雨后和解冻后;
6)停用超过一个月。
B 脚手架使用中,应定期检查下列要求内容:
1) 杆件的设置和连接,连墙件、支撑等的构造应符合规范和专项施工方案的要求;
2) 地基应无积水,底座应无松动,立杆应无悬空;
3) 扣件螺栓应无松动;
4) 高度在24m以上的双排脚手架,其立杆的沉降与垂直度的偏差应符合规范的规定;
四、脚手架拆除安全技术措施
1、拆架前,全面检查脚手架的扣件、连墙件、支撑体系是否符合要求,然后根据施工方案中的拆除顺序和措施,经批准后实施。
2、拆架时应划分作业区,周围设围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。
3、拆架程序应遵守由上而下,先搭后拆的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等,并按一步一清原则依次进行。严禁上下同时进行拆架作业。
