汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修随着汽车技术的不断进步，汽车底盘电控系统已经成为现代汽车中非常重要的一个部分。

底盘电控系统通过对车辆的悬挂、制动、转向等部件进行精准控制，提高了汽车的行驶性能和安全性。

随着使用时间的增长，底盘电控系统也会出现各种各样的故障，给车辆的安全和使用带来一定的影响。

对底盘电控系统常见故障进行诊断与维修就显得非常重要。

底盘电控系统常见故障一：制动系统故障汽车制动系统是保障汽车行驶安全的重要部件，而底盘电控系统对于汽车制动系统的控制显得尤为重要。

制动系统故障可能导致汽车制动距离增加、制动力不足等情况，给行驶过程中带来较大的风险。

当底盘电控系统出现制动系统故障时，首先需要检查制动系统的传感器和执行器是否正常工作。

可以通过诊断仪进行检测，确认传感器和执行器的信号是否合理，是否存在异常。

也需要检查制动系统的管路和液压控制单元是否存在泄漏或故障，以及制动系统的电磁阀是否工作正常。

还需要检查制动系统的控制单元是否存在故障代码，通过故障代码来确认具体故障位置和原因。

汽车的悬挂系统对于车辆的悬挂和减震起着非常重要的作用，而底盘电控系统对于悬挂系统的控制同样非常重要。

悬挂系统故障可能导致车辆行驶中出现晃动、颠簸以及悬挂弹簧过软或过硬等情况，给行车安全带来潜在危险。

底盘电控系统中的传感器是整个系统中最重要的部件之一，传感器的故障可能导致整个系统的不正常工作。

传感器故障可能表现为底盘电控系统与制动系统、悬挂系统、转向系统等部件之间的信号传递不畅，导致系统工作不正常甚至完全失效。

底盘电控系统的常见故障诊断与维修需要通过对传感器、执行器、控制单元等部件的检测和维修来完成。

在实际操作中，需要认真阅读车辆的技术手册，对车辆的底盘电控系统有一个比较全面的了解，同时需要配备专业的诊断仪器和工具，以便更快更准确地诊断并维修车辆的底盘电控系统故障。

也建议及时定期对底盘电控系统进行检查和维护，以提高车辆的安全性和可靠性。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是现代汽车中的重要部件之一，它通过传感器和控制单元等组成，可以监控和调节汽车的悬挂、制动、驱动等系统，从而提高汽车行驶的稳定性和安全性。

由于长时间使用或其他原因，底盘电控系统也会出现一些常见故障，影响汽车的正常行驶。

及时发现和排除底盘电控系统的故障，对于保障汽车的安全和稳定性具有非常重要的意义。

本文将针对汽车底盘电控系统常见的故障进行诊断和维修方法进行介绍，希望可以帮助车主和汽车维修人员更好地了解和处理底盘电控系统的故障。

一、 ABS系统故障ABS系统是底盘电控系统中的一个重要组成部分，它可以通过传感器监测车轮的转速，并在制动时自动调节刹车液压以避免车轮抱死，提高制动效果和行车安全性。

常见的ABS系统故障包括故障灯亮、制动脉动或抖动、制动距离延长等。

对于ABS系统故障的诊断，首先可以通过诊断仪读取故障码，从而确定故障的具体位置。

可以检查传感器、传感器线束、制动液位和制动系统的其他部件，确保其工作正常。

对于ABS系统的维修，通常会涉及到传感器的更换、线束的修复以及制动系统的调节等。

二、扭力分配系统故障扭力分配系统在四驱汽车中比较常见，它可以根据车辆的行驶状况自动调整前后轮之间的扭力分配，提高车辆的行驶稳定性和操控性。

扭力分配系统故障的表现包括车辆打滑、差速器异响、四驱灯闪烁等。

对于扭力分配系统故障的诊断，可以通过故障码读取和传感器检查确定具体故障原因。

而在维修方面，通常需要更换传感器、调整差速器、清洗润滑传动系统等。

三、悬挂控制系统故障悬挂控制系统可以有效地调节车辆的悬挂刚度和高度，提高车辆的行驶舒适性和操控性。

常见的悬挂控制系统故障包括车身晃动、悬挂异响、悬架故障灯亮等。

对于悬挂控制系统故障的诊断，需要检查悬挂传感器、悬挂气囊、悬挂控制单元等部件，以确定故障原因。

在维修方面，可能需要更换传感器、气囊或是调整悬挂系统的参数。

四、车身稳定系统故障五、轮胎压力监测系统故障轮胎压力监测系统可以实时监测车辆轮胎的气压，并在轮胎气压异常时进行报警提示，提高车辆行驶的安全性。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是指由计算机、传感器、执行器等组成的系统，能够自动控制车辆底盘相关部件的工作状态，包括ABS、ESP、电子档位、四驱、悬挂、转向等。

底盘电控系统故障诊断与维修是汽车维修常见的内容之一。

一、常见故障诊断方法1. 故障码扫描。

通过连接汽车诊断仪器，可以读取底盘电控系统故障码，从而确定故障部件或传感器。

2. 观察指示灯。

底盘电控系统会有相应的指示灯显示故障信息，例如ABS灯、ESP灯、四驱灯等。

3. 实测检查。

通过实测检查传感器、执行器等部件的电气信号、机械信号是否正常，例如测量制动压力传感器电压值、测量悬挂高度传感器信号等。

1. ABS系统故障ABS系统是通过车轮速度传感器检测车轮旋转速度，计算刹车距离并控制刹车蹄片的阻力，防止轮胎锁死，提高车辆稳定性的系统。

ABS系统故障表现为刹车时抖动或失灵。

维修方法：检查车轮速度传感器电气信号是否正常，如有短路或断路应更换；检查刹车蹄片是否老化或磨损，需要更换；检查ABS控制模块电源及接线是否正常，如有短路或断路应修复或更换。

ESP系统是在ABS系统基础上增加陀螺仪、转向角传感器等部件，可以检测车辆转向状态，如欠稳或偏航，通过控制发动机输出功率、制动力或改变车轮滑移率等措施，来增加车辆稳定性和控制性。

3. 电子档位系统故障电子档位系统是通过输入档位开关信号，控制变速器的工作状态。

电子档位系统故障表现为无法挂档或挂错档位。

四驱系统是通过正传动器、变速箱和差速器等组成的系统，可以让车辆在恶劣路面条件下提高牵引力和通过性。

四驱系统故障表现为车辆无法切换进入四驱状态。

维修方法：检查四驱传动器、变速箱和差速器等部件的机械和电气信号是否正常，如有异常应修复或更换。

悬挂系统是通过悬挂高度传感器和气压调节器等部件，可以根据车速、荷载和路面条件调节车辆悬挂高度和硬度。

悬挂系统故障表现为车身高度异常或悬挂硬度异常。

转向系统是通过转向传感器、转向电机和转向阀等部件，控制车辆转向角度和力度，提高车辆操纵性。

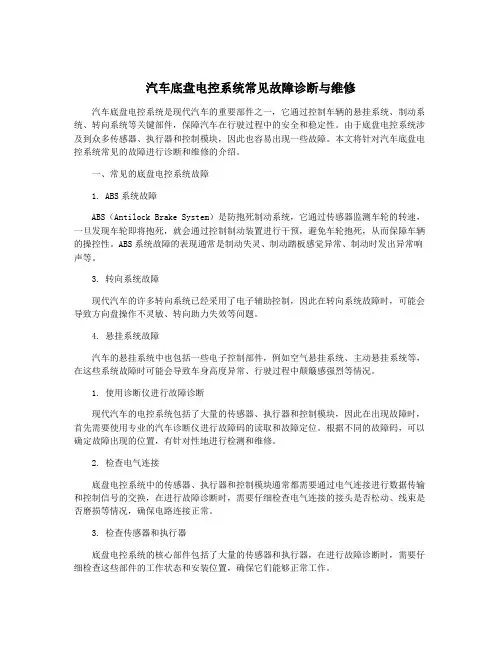

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是现代汽车的重要部件之一，它通过控制车辆的悬挂系统、制动系统、转向系统等关键部件，保障汽车在行驶过程中的安全和稳定性。

由于底盘电控系统涉及到众多传感器、执行器和控制模块，因此也容易出现一些故障。

本文将针对汽车底盘电控系统常见的故障进行诊断和维修的介绍。

一、常见的底盘电控系统故障1. ABS系统故障ABS（Antilock Brake System）是防抱死制动系统，它通过传感器监测车轮的转速，一旦发现车轮即将抱死，就会通过控制制动装置进行干预，避免车轮抱死，从而保障车辆的操控性。

ABS系统故障的表现通常是制动失灵、制动踏板感觉异常、制动时发出异常响声等。

3. 转向系统故障现代汽车的许多转向系统已经采用了电子辅助控制，因此在转向系统故障时，可能会导致方向盘操作不灵敏、转向助力失效等问题。

4. 悬挂系统故障汽车的悬挂系统中也包括一些电子控制部件，例如空气悬挂系统、主动悬挂系统等，在这些系统故障时可能会导致车身高度异常、行驶过程中颠簸感强烈等情况。

1. 使用诊断仪进行故障诊断现代汽车的电控系统包括了大量的传感器、执行器和控制模块，因此在出现故障时，首先需要使用专业的汽车诊断仪进行故障码的读取和故障定位。

根据不同的故障码，可以确定故障出现的位置，有针对性地进行检测和维修。

2. 检查电气连接底盘电控系统中的传感器、执行器和控制模块通常都需要通过电气连接进行数据传输和控制信号的交换，在进行故障诊断时，需要仔细检查电气连接的接头是否松动、线束是否磨损等情况，确保电路连接正常。

3. 检查传感器和执行器底盘电控系统的核心部件包括了大量的传感器和执行器，在进行故障诊断时，需要仔细检查这些部件的工作状态和安装位置，确保它们能够正常工作。

4. 检查控制模块控制模块是底盘电控系统的大脑，它负责对传感器采集到的数据进行分析和处理，再通过执行器对车辆进行控制，如果控制模块出现故障，可能会导致底盘电控系统失效。

汽车底盘电控系统检修总结

汽车底盘电控系统检修总结
汽车底盘电控系统是车辆安全性能的关键之一，它包括了车辆动力系统、驱动系统、悬挂系统、制动系统等多个方面。

在检修过程中，以下几点需要注意：
1. 多方检查：在检修底盘电控系统时，需要对所有相关部件进行检查，包括传感器、控制模块、线路、驱动电机等。

同时，在检查时需要结合车辆的实际情况，综合分析问题所在。

2. 检查电路：电路故障是底盘电控系统最常见的问题之一，所以在检查时要仔细检查线路的连接情况，并对电压、阻值等参数进行测试。

3. 查看故障码：现代汽车配备了自诊断系统（OBD等），通过读取故障码可以快速了解车辆出现的故障，并进行针对性检修。

4. 维护保养：底盘电控系统中的部件使用寿命有限，需要定期对其进行维护保养。

例如，换油、更换零部件等。

5. 测试：修复后的底盘电控系统需要进行测试，确保其正常工作。

测试时，可以采用常规的道路测试或专业的测试设备。

在检修过程中，注意安全第一，避免短路、触电等风险。

如果检修无法解决问题，建议前往专业的汽修厂处理。

汽车底盘电控系统结构与维修

汽车底盘电控系统结构与维修1. 概论汽车底盘电控系统是现代汽车中的重要组成部分之一，它负责控制汽车的底盘相关系统，如刹车系统、悬挂系统、转向系统等。

本文将介绍汽车底盘电控系统的结构以及维修方法和注意事项。

2. 结构汽车底盘电控系统主要由以下几个组成部分组成：2.1 控制单元控制单元是汽车底盘电控系统的核心部分，它接收来自传感器的信号，并根据算法进行处理，最终输出控制信号来控制底盘相关系统的运作。

控制单元一般位于汽车的引擎舱内。

2.2 传感器传感器是汽车底盘电控系统的输入设备，它能够感知汽车底盘相关系统的状态，如车速、加速度、转向角度等。

常见的传感器包括车速传感器、转向传感器、悬挂传感器等。

2.3 执行器执行器是汽车底盘电控系统的输出设备，它接收控制单元的指令，并执行相应的动作，从而实现对底盘相关系统的控制。

常见的执行器包括制动器、气囊悬挂器、转向机构等。

3. 维修方法在日常维修中，对汽车底盘电控系统的维修一般包括以下几个方面的内容：3.1 故障诊断当汽车底盘电控系统出现故障时，首先需要进行故障诊断。

可以通过连接专用的诊断仪器来读取系统的故障码，从而确定故障的位置和原因。

根据故障码提供的信息，可以有针对性地进行维修。

3.2 零部件更换在维修过程中，如果确定了底盘电控系统的某个零部件出现故障，就需要将其更换。

在更换零部件时，需要注意选择合适的替代件，并按照技术要求进行安装和调试。

3.3 线路检查与修复底盘电控系统中的线路故障也较为常见。

在检查线路时，需要使用万用表等工具来测试线路的电压、电阻等参数。

如果发现线路存在问题，需要进行修复，可能包括更换线束、焊接线缆等操作。

3.4 系统校准与编程在更换零部件或修复线路后，有些底盘电控系统需要进行校准或编程。

校准通常是针对传感器进行，根据制造商提供的方法进行操作；编程则是针对控制单元，通过连接诊断仪器进行软件编程，以适应新的零部件或修复后的系统。

4. 注意事项在进行汽车底盘电控系统的维修时，需要注意以下几个事项：4.1 安全第一在维修过程中，要确保车辆处于安全状态。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是汽车的重要组成部分，它负责控制车辆底盘的各种功能，如制动系统、悬挂系统、转向系统和防抱死系统等。

由于底盘电控系统复杂性，一旦出现故障会影响到行车安全，因此及时的诊断和维修显得十分必要。

本文将就汽车底盘电控系统常见故障进行诊断与维修方面进行介绍。

一、常见故障一：制动系统失灵制动系统是汽车底盘电控系统中最为重要的功能之一，也是影响行车安全的一个关键部分。

常见的制动系统故障包括刹车失灵、制动距离过长、刹车片磨损不均等。

对于这些故障，一般可以通过以下步骤进行诊断：1、检查刹车油液是否正常：刹车油液是制动系统中的重要液体，如果刹车油液过低或者质量不佳，都会导致制动失灵的情况发生。

2、检查刹车盘和刹车片的磨损情况：如果刹车盘或者刹车片磨损严重，就会导致制动距离过长或者刹车片磨损不均的问题。

二、常见故障二：悬挂系统异常1、检查悬挂系统是否存在异常响声：如果悬挂系统存在异常响声，一般是悬挂系统零部件磨损或者螺丝松动所导致的，需要及时进行更换或者拧紧处理。

1、检查转向系统的液压油液位：如果转向系统的液压油液位过低或者液压油质量不佳，就会导致转向不灵活的问题。

2、检查转向系统的转向助力泵：转向助力泵是转向系统中的重要部件，如果转向助力泵损坏或者失灵，就会导致转向不灵活的问题。

四、常见故障四：防抱死系统故障防抱死系统是现代汽车非常重要的安全配置，它可以在紧急制动时有效地防止车轮抱死，提高制动效果。

防抱死系统也会出现一些故障，如ABS故障指示灯亮、制动阻力不稳定等问题。

对于这些故障，一般可以通过以下步骤进行诊断：1、检查ABS传感器的连接情况：ABS传感器是防抱死系统中的重要传感器，如果传感器连接异常或者传感器故障，就会导致ABS故障指示灯亮或者制动阻力不稳定的问题。

以上就是关于汽车底盘电控系统常见故障诊断与维修的介绍，通过及时的诊断与维修，可以有效地提高汽车底盘电控系统的可靠性和安全性，为行车安全保驾护航。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是现代汽车的重要组成部分之一，它包括ABS（防抱死制动系统）、ESP（电子稳定程序）、EBD（电子制动力分配系统）、TCS（牵引力控制系统）等部件。

这些系统通过电子控制单元（ECU）来监测底盘运动状态，并根据驾驶员的需求来调整车辆的行驶性能。

底盘电控系统也会出现一些常见故障，下面将介绍一些常见故障的诊断与维修方法。

首先是ABS系统故障的诊断与维修。

ABS系统用于防止车辆在制动时出现轮胎锁死的情况，提高车辆的制动效果和操控稳定性。

如果ABS系统出现故障，驾驶员常常会感到制动脚感异常或有异常声响。

可以通过检查ABS系统的故障指示灯是否亮起来判断是否存在故障。

然后，可以使用OBD诊断工具读取故障码，以确定具体是哪个传感器或执行器发生了故障。

最常见的故障是传感器线路断开或传感器损坏。

对于此类故障，可以首先检查线路连接是否正常，并使用万用表测量传感器的电阻值和工作电压。

如果发现线路正常但传感器故障，需要更换传感器。

最后是TCS系统故障的诊断与维修。

TCS系统用于提供与车辆的驱动力和转向角度相适应的滑移控制，防止车辆在加速时出现打滑或侧滑。

如果TCS系统出现故障，驾驶员可能会感到车辆加速不顺畅或失去控制。

诊断方法与前面三个系统类似，首先检查TCS系统的故障指示灯是否亮起来，然后使用OBD诊断工具读取故障码。

常见故障的原因可能是传感器线路断开或传感器损坏，解决方法与前面几个系统类似。

底盘电控系统常见故障的诊断与维修方法主要包括检查故障指示灯是否亮起，使用OBD诊断工具读取故障码，检查传感器线路连接是否正常，测量传感器的电阻值和工作电压，如果发现线路正常但传感器故障，则需要更换传感器。

对于一些复杂的故障，可能需要专业的汽车维修技师进行诊断与维修。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修全文共四篇示例，供读者参考第一篇示例：汽车底盘电控系统是现代汽车的重要组成部分之一，它通过传感器、控制单元和执行器等组件，对车辆的行驶稳定性、悬挂系统、制动系统、转向系统等进行实时监测和调节，从而保障驾驶安全和行驶舒适性。

由于长期使用和环境因素等原因，底盘电控系统也会出现一些常见故障。

本文将为大家介绍一些常见的底盘电控系统故障，以及相应的诊断和维修方法。

一、ABS故障ABS（Anti-lock Braking System）即防抱死制动系统，是车辆制动系统的一个重要组成部分。

当车辆制动时，ABS系统可以根据车轮的实时转速和压力等信息，对制动力进行调节，避免车轮因过度抱死而失去方向控制。

常见的ABS故障包括传感器故障、控制单元故障、执行器故障等。

当车辆出现ABS故障时，驾驶者通常会感到制动踏板有明显的抖动和失灵感。

对于ABS故障，可以先通过OBD诊断仪对车辆进行故障码检测，根据故障码找出具体故障原因。

对于传感器故障，可以通过清洗或更换传感器来解决；对于控制单元故障，需要修复或更换控制单元；对于执行器故障，需要修理或更换执行器。

二、ESP故障ESP（Electronic Stability Program）即电子稳定性控制系统，是一种基于车辆动态参数和传感器信息的动态稳定控制系统。

它通过实时监测车辆的横向加速度、车轮转速等参数，对车辆的悬挂系统进行调节，提高车辆的稳定性和操控性。

三、转向系统故障车辆的转向系统是保证车辆行驶方向的重要系统之一。

在现代汽车中，转向系统通常是通过电力辅助方式来实现的。

对于转向系统的故障，常见的表现包括转向助力失灵、方向盘重、转向不灵敏等现象。

对于转向系统故障，首先需要检查转向助力油液的油位和质量，如果正常，则需要进一步检查转向助力泵、传感器、控制单元等组件。

根据检查结果，需要进行相应的修理或更换。

悬挂系统是保证车辆行驶舒适性和稳定性的重要系统。

汽车底盘与车身电控技术总结

汽车底盘与车身电控技术总结1. 底盘电控技术的发展与应用1.1 传统底盘结构局限性• 1.1.1 无法实现灵活的悬挂调节• 1.1.2 偏重于机械调整，难以满足多变的车辆运行状态需求1.2 底盘电控技术的优势• 1.2.1 可根据路况实时调整悬挂刚度，提高乘坐舒适性• 1.2.2 通过主动操控底盘系统，提升车辆操控性能1.3 底盘电控技术的应用案例• 1.3.1 主动悬挂系统• 1.3.2 轮胎压力监测系统• 1.3.3 轮胎滑移控制系统2. 车身电控技术的发展与应用2.1 传统车身电控系统的局限性• 2.1.1 功能单一，无法满足多样化的车身控制需求• 2.1.2 传感器数量有限，对车辆状态感知能力较弱2.2 车身电控技术的优势• 2.2.1 多功能集成，实现车身各系统的协同控制• 2.2.2 基于传感器网络，提高对车辆状态的感知精度2.3 车身电控技术的应用案例• 2.3.1 自动驾驶辅助系统• 2.3.2 防碰撞预警系统• 2.3.3 倒车影像系统3. 汽车底盘与车身电控融合的挑战与前景3.1 底盘与车身电控的融合需求• 3.1.1 提高整车安全性能• 3.1.2 提升驾驶乘坐舒适性• 3.1.3 实现智能驾驶和自动驾驶功能3.2 底盘与车身电控融合技术的挑战• 3.2.1 复杂的系统集成问题• 3.2.2 大量传感器数据的处理与融合难题3.3 底盘与车身电控融合的前景• 3.3.1 实现人车合一的智能出行体验• 3.3.2 提高车辆的可靠性和安全性• 3.3.3 推动汽车行业的创新和转型结论汽车底盘与车身电控技术的不断发展与应用，为汽车行业带来了巨大的变革和创新。

底盘电控技术的应用使得车辆悬挂系统更加灵活，乘坐舒适性和操控性能得到显著提升。

车身电控技术的发展实现了车身各系统的协同控制，提高了整车的安全性能和驾驶乘坐舒适性。

底盘与车身电控融合的挑战在于系统集成和传感器数据处理，但其前景包括智能驾驶、自动驾驶和人车合一的智能出行等方面。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修【摘要】汽车底盘电控系统是现代汽车中不可或缺的重要部件，它包括多种传感器、控制单元和执行器，通过精确的控制实现车辆的稳定性和安全性。

本文首先介绍了底盘电控系统的结构，然后详细探讨了常见故障及诊断方法，包括传感器故障、控制单元故障等。

在维修方法部分，介绍了常见故障的修复方式和注意事项。

还提供了一些预防措施和维护保养建议，以延长底盘电控系统的使用寿命。

强调了提高底盘电控系统故障诊断能力的重要性，保障行车安全，延长底盘电控系统的使用寿命。

通过本文的学习，读者可以更加深入了解汽车底盘电控系统，并学会如何有效地诊断和维修常见故障，从而保障行车安全和延长底盘电控系统的使用寿命。

【关键词】汽车底盘电控系统、故障诊断、维修、结构、预防措施、维护保养、行车安全、使用寿命。

1. 引言1.1 汽车底盘电控系统简介汽车底盘电控系统是现代汽车中的重要组成部分，它主要负责控制车辆的悬挂、转向、制动等功能，是保障行车安全和提升行车舒适性的关键。

底盘电控系统通过传感器、执行器、控制器等组件实现对车辆底盘的精准控制，能够根据不同的行驶状态和路况对底盘进行调节，提高车辆的稳定性和操控性。

底盘电控系统的结构主要包括传感器模块、控制器模块和执行器模块。

传感器模块用于实时监测车辆的各项参数，如车速、转向角度、悬挂高度等；控制器模块根据传感器模块采集到的数据进行计算分析，并通过电信号控制执行器模块对底盘进行调节。

底盘电控系统常见的故障包括传感器失效、控制器损坏、执行器故障等，诊断方法主要通过故障码读取和故障模式识别。

维修方法包括更换故障部件、重新编程控制器等。

为了延长底盘电控系统的使用寿命，预防措施包括定期检查维护、避免过度震动等。

通过提高底盘电控系统故障诊断能力，能够保障行车安全并延长底盘电控系统的使用寿命。

2. 正文2.1 底盘电控系统结构底盘电控系统是汽车底盘控制系统中的一个重要部分，它负责控制车辆的稳定性、悬挂系统、制动系统等功能。

汽车底盘与车身电控技术概述

汽车底盘与车身电控技术概述引言随着汽车技术的不断发展，汽车底盘和车身电控技术逐渐成为汽车行业的重要组成部分。

汽车底盘是汽车的重要组成部分，它支持整个车身结构，并提供悬挂系统、制动系统、转向系统等功能。

而车身电控技术则通过电子控制单元（ECU）来实现对车身各种系统的监测与控制，为驾驶员提供更加安全、舒适、智能的驾驶体验。

汽车底盘技术概述汽车底盘是指汽车的底部结构，它由悬挂系统、制动系统、转向系统等组成，为整个车身提供支撑和运动控制功能。

悬挂系统汽车的悬挂系统起到了减震、支撑车身、保持车身与地面接触的功能。

常见的悬挂系统包括独立悬挂系统和非独立悬挂系统，其中独立悬挂系统的性能更为优越。

目前，汽车悬挂系统的发展趋势是采用电子悬挂系统，通过电控调节悬挂的硬度和高度，以提供更好的驾驶体验。

制动系统汽车的制动系统是为了确保车辆能够在行驶过程中安全停车而设计的。

常见的制动系统包括液压制动系统和电子制动系统。

液压制动系统通过驱动制动器使车轮减速，并通过制动分配系统来分配制动力。

电子制动系统则利用电子控制单元来实现对制动器的控制，具有响应速度快、制动力分布均匀等优势。

转向系统汽车的转向系统是为了确保驾驶员能够控制车辆的行驶方向而设计的。

常见的转向系统包括机械转向系统和电子转向系统。

机械转向系统通常由转向柱、传动杆和转向机构组成，通过机械原理实现对前轮的转向控制。

而电子转向系统则通过电子控制单元来控制转向电机，实现对转向角度的精确控制。

车身电控技术概述车身电控技术通过电子控制单元（ECU）对车身各个系统进行监测和控制，以提供驾驶员更加安全、舒适、智能的驾驶体验。

车身系统车身系统是指汽车的各种辅助系统，如车窗控制系统、中央门锁系统、天窗系统等。

车身电控技术通过电子控制单元对这些系统进行集成和控制，提供方便、快捷的操作方式，提升了驾驶员的使用体验。

安全系统车身电控技术在安全系统中发挥着重要作用。

例如，通过车身电控系统可以实现电子稳定控制系统（ESC），当车辆遇到紧急转弯或打滑情况时，通过传感器对车辆进行实时监测，并通过制动系统和引擎控制系统对车辆进行稳定控制，提高了行驶的安全性。

汽车底盘电控系统原理与检修

第1章汽车底盘电控系统概述
7.其它电控系统碰撞报警/避撞系统：碰撞报警/避撞系统可以分为2类，
即被动碰撞报警系统和主动避撞系统。被动系统在探测到潜在危险时只向驾驶者发出报警，而主动系统在这种情况下会自动采取措施以避免碰撞的发生。尽管主动系统可以控制节气门、制动甚至转向，但二者探测危险的工作原理是相同的。目前，用于障碍物探测的技术通常有激光扫描雷达传感器、定波长频率调制技术、摄像机及其相关的算法。
第1章汽车底盘电控系统概述
VSC：车辆稳定控制系统。车辆稳定性控制(VSC)就是用来帮助避免事故发生，且部分地可参与自动避免事故的发生。VSC系统的作用是帮助普通驾驶员完成限制汽车侧滑的最佳驾驶操作。也就是说，VSC系统是除ABS和 TRC之外，在汽车所有运行方向(前进、后退和侧向)提供有限防护功能，以限制汽车操纵失控的控制系统。
第1章汽车底盘电控系统概述
3.制动防抱死系统制动防抱死系统以最佳车轮滑移率（或最佳减速度）
为控制目标，ECU根据轮速传感器（有的车上还设有减速度传感器）检测到的车轮转速进行控制。在制动过程中，当ECU根据车轮转速信号判断到车轮即将被抱死时，便向执行元件发出控制指令，使执行元件动作，调节作用在制动轮缸内的液压，从而控制作用在车轮上的制动力，使车轮始终工作在不被抱死（滑移率为10％～30％）的状态下，达到最佳制动效果。
图1-2 电子控制器ECU
第1章汽车底盘电控系统概述
3）执行元件执行元件是控制系统的执行机构，其功用是接受ECU
输出的各种控制指令，完成具体的控制动作，从而使底盘各种控制处于最佳的工作状态等。执行元件类型主要包括电动机、继电器、开关和电磁阀。
第1章汽车底盘电控系统概述

13473--汽车车身底盘电控技术与检修课件[396页]

图1-8 四档变速器结构简图
2019/3/16
图1-9 四档变速器传动原理图
低挡通过接合前进离合器，将发动机的动力直接传给第一排行星齿轮的齿圈，行星齿轮顺时针带动共用的太阳轮反时针转动。中间挡通过中间挡制动带锁住共用的太阳轮旋转。前进挡离合器的接合动力传到第一排齿圈，从而带动行星齿轮绕太阳轮旋转，使输出轴以简单减速驱动。高挡是将前进挡和倒-高挡离合器都接合上，将太阳轮和第一排齿圈锁住，使整个轮系以输入轴同一转速旋转得到直接驱动。倒挡通过接合倒一高挡离合器和低一倒挡制动带接合得到。动力通过太阳轮到第二排轮系的行星齿轮，以相反方向带动齿圈旋转。
2019/3/16
2. 齿轮变速机构
其结构型式有普通齿轮式和行星齿轮式两种。行星齿轮机构是自动变速器的重要组成部分之一。目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。变速齿轮机构主要包括行星齿轮变速机构和换档执行机构两部分。（1）行星齿轮变速机构单排行星齿轮机构主要由具有内齿的齿圈、装有数个行星齿轮的行星架和太阳轮组成，如图1-6所示。当三元件中一个元件保持静止或两个元件锁在一起时，才能通过行星齿轮机构传递动力。
散热器冷却器
发动机
变矩器
油行星齿轮机构泵变速器阀体电磁阀节气门位置传感器车速传感器水温传感器自动变速器油温传感器发动机转速传感器档位开关模式开关制动灯开关定速巡航信号
发动机电脑
自动变速器电脑
图1-1 电控自动变速器基本结构
如图1-1所示。电控自动变速器通过各种传感器，将发动机的转速、节气门开度、车速、发动机水温、自动变速器ATF油温等参数信号输入ECU ，ECU根据这些信号，按照设定的换挡规律，向换向电磁阀、油压电磁阀等发出动作控制信号，换挡电磁阀和油压电磁阀再将ECU的动作控制信号转变为液压控制信号，阀板中的各控制阀根据这些液压控制信号，控制换挡执行元件的动作，从而实现自动换挡过程。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修
汽车底盘电控系统是现代汽车中非常重要的部件之一，它的主要作用是控制车辆的悬挂系统、制动系统、电子稳定系统等，使车辆在行驶过程中能够保持稳定，并且提高行驶安全性能。

由于长时间的使用，汽车底盘电控系统也会出现一些常见故障，因此需要及时进行诊断和维修。

本文将对汽车底盘电控系统常见故障的诊断与维修进行详细介绍。

一、常见故障一：传感器故障
汽车底盘电控系统中的传感器是非常关键的部件，它们负责感知车辆的各种状态，比如车辆的速度、转向角度、悬挂高度等。

一旦传感器出现故障，就可能导致底盘电控系统无法正常工作。

一般来说，传感器故障的表现为仪表盘上出现异常的警告灯、车辆的行驶性能下降等。

对于这种情况，通常需要使用车载诊断仪进行故障码的读取，以确定具体是哪个传感器出现了故障。

在进行维修时，首先需要对故障传感器进行更换，然后使用车载诊断仪进行故障码的清除和系统的重新学习。

在更换传感器时，需要确保选择原厂或者品牌合格的传感器，以确保车辆可以恢复正常工作状态。

二、常见故障二：电控单元故障
修复电控单元故障通常需要更换整个电控单元模块，然后进行系统的重新学习和故障码的清除。

对于这种情况，建议选择原厂或者品牌合格的电控单元模块，以保证系统的稳定和可靠性。

汽车底盘电控系统是车辆的重要部件之一，它的正常工作状态直接关系到车辆的行驶安全性能。

一旦出现相关故障需要及时进行诊断和维修，以确保车辆可以保持正常的行驶状态。

建议在故障诊断和维修时，选择专业的汽车维修机构，以保证维修的效果和质量。

【汽车底盘和车身电控系统常见故障诊断与分析】第一章

(5)ABS故障灯在不同速度区域亮，即表示有不同的故障 ABS 故障指示灯亮，读故障码，确定故障的方向。
4)装有轮速传感器式轮胎智能控制系统的汽车，如轮胎气压不足，车速到90km/h时ABS故障指示灯会被点亮。 5)ABS故障指示灯和常规制动故障指示灯同时报警。 6)蓄压器内压力过低报警。 7)驻车制动拖滞报警。
1)当轮速传感器发生故障时，ABS和ESP故障指示灯会同时亮起。
2)当制动踏板行程达到40%(制动灯开始亮的瞬间)，制动主缸的制动液压力小于100kPa或大于200kPa，ESP系统会退出控制。
(3)制动系统储液罐液面过低或制动液氧化
1)储液罐液面过低时，常规制动灯(红色)会亮起，ABS和ESP故障指示灯不亮，但会因制动压力不够而退出控制(制动压力必须达到能使车轮拖滞，有制动抱死倾向时，ABS、ESP和ASR才会参与工作)。 2)制动液氧化，使沸点明显降低，制动液流动速度降低，ABS 和ESP故障指示灯会同时亮起。
3.看轮胎胎冠的磨损部位分析故障的起因
(6)单个轮胎畸形磨损单个轮胎畸形磨损，则有可能是该侧悬架变形。
(1)轮胎胎冠一侧发生偏磨损轮胎胎冠的一侧发生均匀地偏磨损，说明该轮的外倾角不对。
(2)轮胎胎肩处发生锯齿形磨损轮胎胎肩处发生锯齿形磨损，说明前束值明显超标。
(3)胎冠处出现块状磨损轮胎胎冠处出现块状磨损，说明该轮的静平衡不好。
4.如何通过故障指示灯的变化分析发生了什么故障?
5.如何通过空调储液器观测镜内气泡的变化看制冷剂的量是否合适?
6.为什么说放松加速踏板时有“嗡嗡”异常响声表明变速器内单向离合器发生卡滞或装反?
7.通过异常响声出现的车速和加速踏板的变化诊断变矩器锁止离合器是否锁止力矩不足?

E76-汽车底盘及车身电控系统维修-课件

单击“MAIN”时→接通主开关的触点→仪表盘上的巡航指示灯点亮，表明巡航控制系统处于待命状态，可以进行恒速控制（注意：低于 40Km/h 不能进入巡航行驶）；② 再次单击“MAIN” 时→按钮将弹起→主开关的触点被断开→仪表盘上的巡航指示灯熄灭→表明巡航控制系统处于关闭状态，不能进行恒速控制。③ 从图 7-4b 可知：当 MAIN 触点接通时→CCS ECU 的第 4 个端子 CMS 通过主开关触点 MAIN 搭铁→CCS ECU 得到一个低电平（0V）信号→此时 CCS ECU 控制巡航执行机构处于待命状态，并接通巡航指示灯电路→若指示灯不亮，则表明巡航控制系统出现故障。
2）执行机构: 分气动式和电动式两种。“气动式”由速度伺服装置和电磁阀组成；电
动式由永磁式或步进式电动机、减速机构或电磁离合器组成。执行机构通过节气门拉索或电子式节气门控制器调节节气门开度，使车速保持稳定。图示为巡航控制部件的安装位置。
图7-1 凌志LEXUS400轿车巡航控制部件安装位置
二、巡航电控系统的优点
线的斜率→只要将节气门开度调整到±Δθ°→就可将车速变化控制在±Δυ的微小范围内→从而实现恒速行驶→这就是巡航车速控制方法的“基本原理”。
图7-3 巡航车速控制方法的“基本原理”
第二节汽车巡航电控系统的结构特点
汽车巡航控制系统所采用的车速传感器、节气门位置传感器、制动灯开关信号、驻车制动开关信号、点火开关信号、空挡起动开关信号等均与发动机控制系统和自动变速器系统通用，其结构原理不再重复介绍，本章仅就巡航系统新增加的巡
到两个信号之差（称为误差信号）→误差信号再经过比例运算和积分运算后→经放大处理后得到节气门开度控制信号→然后输送到执行机构执行→驱动节气门拉索→调整节气门开度以保持汽车恒速行驶→① 当实际车速低于巡航车速时→执行机构发出增大节气门开度指令 →使实际车速升高到巡航车速→② 反之，执行机构则发出减小节气门开度指令→使实际车速降低到巡航车速→达到始终保持汽车恒速行驶。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修汽车底盘电控系统是汽车中的重要组成部分之一，它主要负责控制汽车的动力传输、驾驶稳定性控制、制动系统等功能。

在长时间使用过程中，底盘电控系统可能会出现各种故障。

下面将介绍几种常见的底盘电控系统故障及其诊断与维修方法。

1. ABS故障：ABS是防抱死制动系统的缩写，它可以通过实时传感器监测车轮的转速，并在任何时候防止车轮短暂封锁。

当ABS故障时，车辆制动功能可能会受限，甚至完全失效。

诊断ABS故障时，可以使用诊断仪读取故障代码，根据代码进行进一步排查。

常见的维修方法包括更换故障传感器、修理或更换ABS控制单元等。

2. 动力传输故障：底盘电控系统也负责控制汽车的动力传输，如换挡系统、差速器等。

当车辆换挡困难、漏油或者出现打滑等情况时，有可能是底盘电控系统出现故障。

诊断动力传输故障时，一种常见的方法是通过检查故障灯来获取故障码，然后使用诊断仪进行故障代码的识别。

维修方法可能包括更换故障的传感器或执行器、修理或更换控制模块等。

3. 悬挂系统故障：悬挂系统是保证车辆行驶稳定性和舒适性的重要组成部分。

当悬挂系统出现故障时，车辆可能会出现跳动、颠簸、漏油等问题。

诊断悬挂系统故障时，首先应该检查悬挂系统的各个组件是否正常，如悬挂弹簧、减振器、悬挂臂等。

如果没有发现问题，则可以使用诊断仪读取故障码，并根据故障码进行进一步排查。

维修方法可能包括更换故障的组件、更换底盘电控模块等。

底盘电控系统常见故障的诊断与维修方法包括使用诊断仪读取故障码、检查各个传感器和执行器的工作状态、更换故障的组件或部件，修理或更换控制模块等。

对于一些较为复杂的故障，建议寻求专业的汽车维修人员进行处理，以确保故障能够及时有效地得到解决。

汽车底盘电控系统常见故障诊断与维修

汽车底盘电控系统常见故障诊断与维修
汽车底盘电控系统是汽车底盘控制的核心部件，它负责管理和控制汽车底盘各个功能
模块的工作，包括制动系统、转向系统、悬挂系统等，是汽车行驶安全和稳定性的关键。

由于底盘电控系统的复杂性和实用性，它也容易出现各种故障。

本文将介绍底盘电控系统
常见的故障诊断与维修方法。

1. ABS故障
ABS（Anti-lock Braking System）是汽车防抱死制动系统，可以防止汽车在紧急制动时车轮锁死，保持车辆稳定。

ABS故障的原因可能是传感器故障、控制模块故障、制动油
泵故障等。

3. 转向故障
转向系统是汽车转向控制的重要部件，转向故障的原因可能是转向传感器故障、转向
电机故障、转向控制模块故障等。

4. 悬挂故障
二、故障诊断与维修方法
ABS故障通常会导致制动系统失去防锁死功能，出现制动距离过长、车辆侧滑等现象。

如果出现ABS故障，首先要检查车辆的故障码，以确定故障位置。

然后，检查ABS传感器
的连接情况和工作状态，如果出现故障，需要进行更换。

还要检查ABS控制模块和制动油
泵的工作情况，如果出现故障，需要进行更换或维修。

2. ESP故障诊断与维修
汽车底盘电控系统常见故障诊断与维修需要根据具体的故障症状和故障代码进行精准
的定位和维修。

在进行维修时，需要严格按照厂家要求和操作规程进行，确保维修质量和
安全性。

及时保养和维护汽车底盘电控系统也是非常重要的，可以有效预防和减少故障的
发生。
