风机盘管说明书FP1
风机盘管技术规格书
风机盘管技术规格书本规格书旨在介绍风机盘管的基本信息，包括用途、特点和优势等。
用途风机盘管主要用于空调系统中，用来调整室内空气温度和湿度，提供舒适的室内环境。
特点高效能：风机盘管采用先进的空气动力学设计和高效电机，能够快速调整室内气温，提供高效能的制冷和供暖效果。
静音设计：为了保证室内环境的安静和舒适，风机盘管采用静音技术，降低噪音产生，提供安静的空气流动。
可调节性：风机盘管具有多种运行模式和调节选项，可以根据不同需求进行灵活调整，满足不同房间的空调需求。
优势省能节电：风机盘管采用先进的节能技术，具有较高的能效比，能够有效减少能源消耗，降低空调运行成本。
空气质量控制：风机盘管配备先进的空气过滤系统，能够有效过滤室内空气，净化空气质量，提供健康环保的室内空气。
高可靠性：风机盘管采用优质材料和可靠的制造工艺，具有较高的稳定性和耐用性，能够长时间稳定运行。
以上是风机盘管的基本信息，详细技术规格请参考后续章节。
本文档详细列出了风机盘管的技术规格，包括尺寸、重量、风量、噪音等参数。
尺寸长度：[填写具体尺寸]宽度：[填写具体尺寸]高度：[填写具体尺寸]重量总重量：[填写具体重量]风量最大风量：[填写具体风量]最小风量：[填写具体风量]噪音最大噪音：[填写具体噪音水平]最小噪音：[填写具体噪音水平]请注意，以上参数仅为示例，请根据实际产品填写具体数值。
说明风机盘管的安装要求，包括安装位置、管道连接等。
安装位置：风机盘管应该安装在能够承受其重量的坚固表面上，确保稳定性和安全性。
应在通风良好且无阻碍的区域安装，避免与其他设备或物品相互干扰。
管道连接：在安装风机盘管之前，确保管道系统已经准备就绪，包括冷热水管道、冷却水管道等。
使用合适的密封材料和连接器，确保管道连接紧密并且无泄漏。
定期检查管道连接，确保其稳定可靠，防止任何漏水或脱落现象的发生。
其他要求：安装过程中，应按照相关安装说明书操作，确保安装过程符合规范要求。
风机盘管型号参数表
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
风机盘管说明书
风机盘管说明书
风机盘管说明书
安装
■注意保持机组各部件完整无损，并防止杂物进入风机叶轮和表冷器。
■排水端较另一端低3-5毫米，确保冷凝水能够顺利流出。
■进出水管水流方向为下进上出，连接管建议采用挠性连接管，作业时切忌用力过猛，以免造成盘管漏水。
电气接线
■机组额定电源参数：220v±10%,50Hz
■安装三速开关时要注意严格按照接线示意图进行。
■机组须可靠接地。
启动
■检查水管、电线等各安装点无误方可开机启动机组三档调速开关，应先从高档启动再进行其它档次选择。
运行
■进水同时先将放气阀打开，待水管内空气排净后再行关闭，以免影响散热效果。
■机组夏季供冷水温应不低于5℃，冬季供热水温不高于60℃，且要求水质清洁软化。
维护保养
■表冷器及过滤网应定时吹洗，以保证风路畅通。
机组停用时，应使管内充满水或采用其它办法，以减少铜管锈蚀。
如冬季停用时，须将管内水排净，以防铜管被冻裂。
注意事项
■进回水管尺寸为Rc3/4，冷凝水管尺寸为R3/4。
用户可根据国家有关管路连接件标准选用配件。
■明装盘管机组外壳系喷塑件，切忌用稀料或汽油清洗。
■风机盘管机组不能多台并在一起，用一台开关控制，以免损坏电
机。

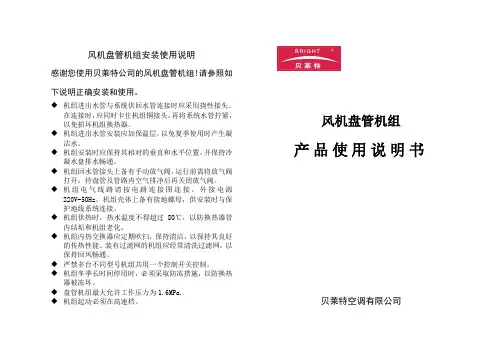

2.风机盘管机组使用说明书
风机盘管机组安装使用说明
感谢您使用贝莱特公司的风机盘管机组!请参照如下说明正确安装和使用。
◆机组进出水管与系统供回水管连接时应采用挠性接头。
在连接时，应同时卡住机组铜接头，再将系统水管拧紧，以免损坏机组换热器。
◆机组进出水管安装应加保温层，以免夏季使用时产生凝
洁水。
◆机组安装时应保持其相对的垂直和水平位置，并保持冷
凝水盘排水畅通。
◆机组回水管接头上备有手动放气阀，运行前需将放气阀
打开，待盘管及管路内空气排净后再关闭放气阀。
◆机组电气线路请按电路连接图连接，外接电源
220V-50Hz。
机组壳体上备有接地螺母，供安装时与保护地线系统连接。
◆机组供热时，热水温度不得超过80℃，以防换热器管
内结垢和机组老化。
◆机组内热交换器应定期吹扫，保持清洁，以保持其良好
的传热性能。
装有过滤网的机组应经常清洗过滤网，以保持回风畅通。
◆严禁多台不同型号机组共用一个控制开关控制。
◆机组冬季长时间停用时，必须采取防冻措施，以防换热
器被冻坏。
◆盘管机组最大允许工作压力为1.6MPa.
◆机组起动必须在高速档。
风机盘管机组
产品使用说明书贝莱特空调有限公司。

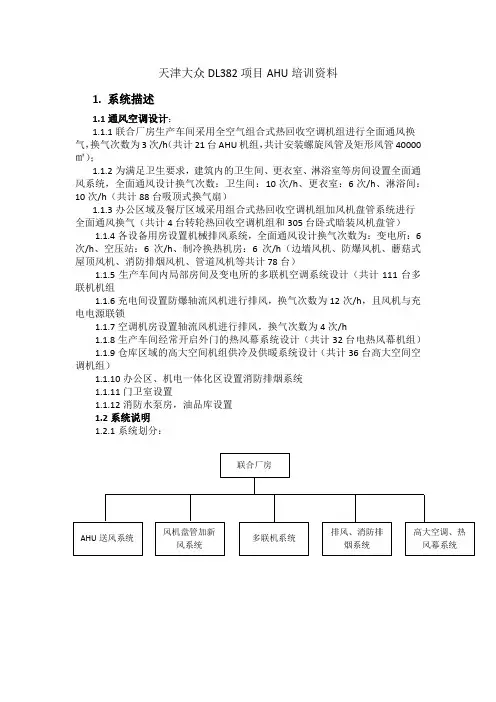

AHU操作手册
天津大众DL382项目AHU培训资料1.系统描述1.1通风空调设计：1.1.1联合厂房生产车间采用全空气组合式热回收空调机组进行全面通风换气，换气次数为3次/h（共计21台AHU机组，共计安装螺旋风管及矩形风管40000㎡）；1.1.2为满足卫生要求，建筑内的卫生间、更衣室、淋浴室等房间设置全面通风系统，全面通风设计换气次数：卫生间：10次/h、更衣室：6次/h、淋浴间：10次/h（共计88台吸顶式换气扇）1.1.3办公区域及餐厅区域采用组合式热回收空调机组加风机盘管系统进行全面通风换气（共计4台转轮热回收空调机组和305台卧式暗装风机盘管）1.1.4各设备用房设置机械排风系统，全面通风设计换气次数为：变电所：6次/h、空压站：6次/h、制冷换热机房：6次/h（边墙风机、防爆风机、蘑菇式屋顶风机、消防排烟风机、管道风机等共计78台）1.1.5生产车间内局部房间及变电所的多联机空调系统设计（共计111台多联机机组1.1.6充电间设置防爆轴流风机进行排风，换气次数为12次/h，且风机与充电电源联锁1.1.7空调机房设置轴流风机进行排风，换气次数为4次/h1.1.8生产车间经常开启外门的热风幕系统设计（共计32台电热风幕机组）1.1.9仓库区域的高大空间机组供冷及供暖系统设计（共计36台高大空间空调机组）1.1.10办公区、机电一体化区设置消防排烟系统1.1.11门卫室设置1.1.12消防水泵房，油品库设置1.2系统说明1.2.1系统划分：1.2.2 AHU送风系统：1)系统图：2）空调机组段位图：AHU-1~17AHU-18~21FAHU-1~43) 服务区域：4）服务区域设计工况：5）系统设备清单6）系统运行（只手动运行，自控运行将在自控专业的培训资料上描述）：A．运行模式：B. 系统检查①检查AHU初始状态：打开各个段位检修门，检查机组内部有无人员误进，有无杂物，有无积水等影响AHU正常开机的因素；②检查阀门开启状态：逐一检查AHU机组送风、回风、新风、排风、混风阀门有无处于相应的开启状态；逐一检查系统中的防火阀，手动调节阀，蝶阀等有无打开；③检查送电状态：检查配电柜的送电情况，自控UPS电源，手动/自动切换模式，有无故障报警，显示运行频率等；④检查供水状态手动状态下，旁通阀打开，冷冻水供回水蝶阀打开，电动阀关闭⑤运行检查空调机组开机后，检查空调机有无异常震动，异响；皮带轮有无异响；空调机四周及机组内部有无漏水；检查压差表指数是否正常；检查每个风口是否正常送风，风量大小是否正常，如有异常需仔细检查风口上的蝶阀及支管上的调节阀是否正常开启；1.2.3风机盘管加新风系统1）系统图2）服务区域3）注意事项A.及时检查风机盘管运行时有无漏水情况，有无噪音情况；B.部分风机盘管是吊顶回风，要及时检查风机盘管的面板或者送风散流器是否堵塞、积灰，要及时清理；C.检查风机盘管的控制面板是否正常显示工作，如有异常要及时更换4）系统设备清单1.2.4多联机系统1）系统图：2）服务区域：31.2.5排风，消防排烟系统1）服务区域23）注意事项A.风机启停：B.板式排烟口手动复位：C.检查屋面防雨弯头及防鸟网是否损坏1.2.6高大空调，热风幕系统见管道专业的培训资料2.。
卧式暗装FPWA系列风机盘管性能参数表FP1
卧式暗装FP-WA系列风机盘管性能参数表FP-1型号数据项目旧国标FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25 新国标FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238额定风量m3/h 高340 510 680 850 1020 1250 1360 1700 2040 2380 中260 400 520 680 850 940 1150 1400 1500 1600 低180 260 440 460 530 640 680 770 980 1200冷量W 高2000 2800 3500 4500 5300 6600 7400 8500 10600 13300 中1800 2400 3200 3450 4800 6100 6400 7500 8100 11800 低1400 2000 2500 2800 4300 5200 5400 6300 6800 10500热量W 高3000 4200 5250 6750 7950 9900 11100 12750 15900 19950 中2600 3600 4200 5170 7300 9400 10700 11500 14300 18355 低2000 3000 3450 4200 6100 8100 8900 9500 11870 15825标准型噪音dB（A）≤37 ≤39 ≤40 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤55 高静压噪音dB（A）≤42 ≤43 ≤45 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59 ≤59盘管结构型式铜管套高效双翻边铝翅片工作压力MPa 允许最大工作压力1.6MPa水量kg/h 350 500 610 780 920 1150 1280 1480 1830 2300 水压力损失KPa20 24 30 44 54 34 38 40 50 50电机电源单相220V±10V，50HZ±2.5HZ交流数量 1 1 1 1 1 2 2 2 2 2 功率W标准型12 16 20 30 40 25 30 30 50 50 高静压16 20 25 40 50 30 40 40 60 60配管水媒进/出管ZG3/4″内螺纹冷凝水管ZG 4″直接管备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。
风机盘管型号全参数表
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
风机盘管型号全参数表讲解
型号
数据
项目
FP-51
FP-68
FP-85
FP-102
FP-136
FP-170
FP-204
FP-238
风量m3/h
高
510
680
850
1020
1360
1700
2040
2380
中
380
510
638
765
1020
1275
1530
1785
低
255
340
425
510
680
850
840
940
996
1212
1524
1680
1880
B
468
624
780
880
936
1152
1464
1620
1820
净重（Kg）
15
18
21
24
27
33
38
43
48
CFP系列暗装风机盘管风管安装示意图
FP系列嵌入式风机盘管特点：
嵌入式风机盘管（两出风、四出风）置于天花板隔层，完全不占用室内空间。机身采用ABS面板轻而薄，其主机厚度有290mm和390mm供选，外观豪华，极富装饰性，是房间内的一种高级装饰品，特别适用于餐厅、超市、娱乐中心、别墅客厅、会议室、各种户式住宅等场合。四（两）方向送风及三段风向设定，循环风量强劲，即使天花板高度超过标准层高，也可将舒适的气流送到。智能排水装置可使水位落差达1500毫米，长效过滤清洁网可将清扫周期延长，无需频繁清洗过滤网。
CFP系列超薄型风机盘管性能参数表
型号
数据
风机盘管样本新(1)
FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。
供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。
供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。
上述表格中性能参数如有更改，恕不另行通知。
FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸（FP-LA ）冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。
风机盘管面板控制说明书
风机盘管液晶开关控制说明书一、风机盘管面板功能描述：序号功能描述1 开/关机按键。
用于开启或关闭温控器。
2 模式按键。
开机状态下，用于切换温控器的“制冷”、“制热”和“通风”工作模式：关机状态下，用于与上键配合打开低温设置界面。
3 风速选择键。
开机状态下，用于切换风机的“高速”、“中速”、“低速”和“自动”档。
4 上键。
开机状态下，用于增加设定温度值：关机状态下，当打开低温保护设置界面后，用于开启低温保护。
5 下键。
开机状态下，用于减少设定温度值：关机状态下，当打开低温保护设置界面后，用于关闭低温保护。
6 制冷符号。
表示当前的工作模式为制冷模式。
7 制热符号。
开机状态下，表示当前的工作模式为制热模式。
关机状态下为低温保护工作符号。
在低温保护功能开启状态，当温控器正在进行低温保护工作，将会显示此符号。
8 通风符号。
表示当前的工作模式为通风模式。
9 自动风速符号。
表示当前风机的工作方式为自动换挡方式。
10 低速风符号。
表示当前风机的风速为低速档位。
11 中速风符号。
表示当前风机的风速为中速档位。
12 高速风符号。
表示当前风机的风速为高速档位。
13 室温符号。
表示当前的温度为室内温度（测量温度）。
14 设置温度符号。
表示当前显示的温度为设置温度15 温度符号。
显示为当前的温度（室内温度或设置温度）。
16 温度单位符号。
显示℃为摄氏温度，显示℉为华氏温度。
二、基本操作：设置温度相差1℃时，自动选择低风速；当室温达到设置温度时，DA控制方式的风机将继续运行，DB控制方式的风机将停止运行。
风机盘管温控器操作说明
风机盘管温控器操作说明
开/关机:温控器从左数第一颗按钮，控制风机盘管的开关机。
模式选择:温控器从左数第二颗按钮，是进行风机盘管的制热、制冷模式切换（本项目没有涉及到制冷模式）制冷模式时显示屏左上角显示出雪花图标，制热模式显示出日光图标。
风速选择:温控器从左数第三颗按钮，切换控制风机盘管的四个风速档位，分别是低风速、中风速、高风速、自动风速模式。
温度调节:温控器从左数第四个按钮是升温控制按钮，每按一次升温0.5度。
温控制从左数第五个按钮是降温控制，每按一次降温0.5度。
风机盘管说明书FP1
本公司专业生产:☆普通型卧式暗装风机盘管FP-WA☆普通型立式暗装风机盘管FP-LA☆超薄型卧式明装风机盘管CFP-WM☆超薄型立式明装风机盘管CFP-LM☆水温空调---壁挂机FP-BG☆水温空调—立柜机FP-LZ☆嵌入式四出风风机盘管FP-KMQ☆新风机组系列BFP-W/L/D地址：邮编：电话：传真：售后服务电话:网址：风机盘管系列空调器使用说明书空调有限公司2、普通现象故障现象故障原因排除方法调试运行中室内无明显效果表冷器内空气未排净打开放气阀放气管道堵塞清除管道及过滤器杂物水流量小增大水流量进水温度未达到标准调整水温出风量偏小效果差未用变截面风管连接出风口改用变截面风管连接出风口下出风风管用90°直角弯连接改用90°圆弧过渡连接风管连接较长，机组未增加余压换用带余压型风机盘管有杂音风机中有杂物清除杂物吊杆螺丝松动拧紧吊杆螺丝叶轮碰到风机壳调整叶轮位置有杂音风叶固定螺丝松动拧紧风叶固定螺丝通电后机组不工作电机接线有误检查电机接线电机已烧坏更换电机漏水放气阀未关拧紧放气阀盛水盘冷凝水溢出调整冷凝水出水口高度进出水管连接处损坏重新连接进出水管表冷器铜管在安装过程中裂开修理或更换表冷器表冷器未做防冻处理修理或更换表冷器、且做好相应防冻措施阀门或疏水器漏水修理或更换阀门或疏水器正常使用后运行中室内无明显效果过滤网灰尘堵塞清洗过滤网表冷器内有空气打开放气阀放气进出水管道堵塞清除管道及过滤器杂物漏水盛水盘冷凝水口堵塞清理盛水盘冷凝水出水口表冷器铜管已冻裂漏水修理或更换表冷器不工作未接通电源接通电源电机已烧更换电机控制控制器已坏修理或更换控制器遥控器电量不足更换遥控器电池如不属以上现象，请速以书面形式与公司售后服务部联系！目录一、安装调试注意事项二、壁挂机---配管示意图三、壁挂机---安全使用注意事项四、电气连接、FP系列风机盘管电器接线图五、FP系列暗装风机盘管外型及安装尺寸六、FP系列暗装风机盘管风管安装示意图七、FP系列立式暗装风机盘管外型及安装尺寸八、CFP系列超薄型卧式、立式明装风机盘管九、嵌入式四出风风机盘管(FP-KMQ)外形尺寸十、嵌入式四出风风机盘管遥控控制接线示意图十、故障检测和指示一、安装调试注意事项1、保护措施：机组在搬运时，连接管两端不能作手柄之用。
风机盘管样本
简述
FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。
本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。
特点
产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；
电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；
采用广角蜗壳，金属多叶离心风轮，动平衡性高；
凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，
抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。
吊装孔配有橡胶减震垫，最大限度降低机组噪音。
风机盘管温控系统说明书
前言重庆德易安科技发展有限公司专业从事消防、建筑节能与环境控制产品的研发、生产和销售，同时开展消防及建筑智能化领域的成套设备供应，工程方案设计、施工，设备的维护和保养服务等业务，是智能能建筑领域从产品、方案设计、到安装服务的一体化方案解决商。
风机盘管节能控制系统是传统的中央空调系统中应用最广的设备，也是社会保有量最大的空调设备。
传统上风机盘管系统的控制比较简单，最原始的产品是机械式的三速开关温控器。
随着技术的进步，电子式温控器逐步得到应用，控制精度有了较大改进，并且增加了许多实用功能，外观造型也更美观。
随着对控制精度和节能要求的提高，出现了电子式联网型温控器，电子式温控器通过联网实现集中控制，解决了楼宇自控系统长期以来管理上的一个盲区。
随着节能控制日益成为现代建筑中一个重要的管理内容，采用联网的电子温控器实现对风机盘管系统的控制，成为越来越多的新建项目和改造项目的首选。
重庆德易安科技发展有限公司生产的风机盘管控制系统能够和本公司的楼控产品集成在一起，实现多种节能管理措施，是中央空调系统的最佳配套产品。
本手册详细介绍了德易安公司风机盘管控制系统的产品特点、技术指标及应用设计方法，可作为广大设计人员，系统集成公司工程设计人员的参考资料。
由于水平所限，文中难免错误及不妥之处，请广大专家批评指正或提出宝贵意见。
欢迎您到德易安公司来指导工作，让我们共同为推进行业发展和技术进步做出更大的贡献。
编写：审定：本公司保留产品性能和功能改进的权利，本手册内容若有变动，恕不另行通知。
未经重庆德易安科技发展有限公司明确的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播本手册的任何部分。
本手册提及的其他产品和公司名称均可能是各自所有者的商标。
--版权所有--目录(一)风机盘管控制系统概述传统的温控器作为空调风机盘管的本地控制设备，由于分布在大楼各处以及各个房间内，从管理的角度看事实上处于失控的状态，管理人员并不知道各个风机盘管是否开着以及是否有必要开着，当然更谈不上有可行的手段对其进行管理。
风机盘管说明书
欧比豪（佛山）空调有限公司是致力于中央空调从主机到末端设备的各个领域，其中包括：洁净室用空调机组、组合式空调机组、整体式恒温恒湿空调机组、水（风）冷冷水机组、热泵机组、风机盘管、特种空调设计制造等等。
公司是集中开发、设计、生产、销售、安装为一体的高信誉技术企业。
欧比豪（佛山）拥有先进的现代化加工设备和技术精湛的专业设备制造队伍。
专业为中央空调设备提供最理想的厂家，产品销售世界各地深受各地客户喜爱，涉及行业广泛，其中包括大型商场、写字楼、星级酒店、烟草、制药、电子等行业应用尤为突出。
公司竭诚为客户提供最专业的技术，最负责的产品和最贴心的服务。
欧比豪空调将秉承着“以优惠的价格，高的产品质量”服务客户。
欧比豪空调将为你提供优雅良好的温度环境，与您一起共同发展。
欧比豪空调，节能又环保，要想温度控制的好，就选欧比豪品牌空调。
风机盘管机组型号编制说明风机盘管装配和特点:独特的盘管设计采用先进的波纹片换热，效果明显提高 , 采用先进的机械胀管和双翻边铝肋片，促进流体破坏边界层，提高转热系数标准的机组亲水箔/光箔/铜箔高效铜管一次穿套翅片，工艺精湛，翅片根据客户要求灵活选择优质外壳制造工艺整体外壳材料采用优质的无花环保型镀锌板，经久耐用 , 外壳人性化设计，有效避免划伤低噪音电机优质电机轴承，能有效降低电机运转噪音, 另选择采用直流无刷马达, 该马达直流无刷，具有高能效、低静音、全弦波充磁、低顿转（全弦波驱动）低噪音风机前弯多翼镀锌钢板离心式双吸叶轮，低转速，降噪效果好 ,水盘质优保障优化的保温材料 PE，好的保温性能，高的吸音能力，长的使用寿命 , 产品类型、型号多，符合国家最新标准 GB/T19232-2003 要求。
灵活性的装配，多种配件组合，可根据每个不同的客户提供所需的产品。
风机盘管技术性能参数表（3 排）：低静压型12pa）：1、产品设计和检查执行标准为 GB/T19232-2003《风机盘管机组》，可根据特殊项2、额定供冷量是在室内环境进风干球温度27℃，湿球温度19.5℃；冷冻水进水温度7 ℃，出水温度12 ℃条件下测试所得。
鸿业暖通-风机盘管使用说明
风机盘管使用说明目录目录 (1)1主界面 (1)2功能说明 (2)2.1 图形表示 (2)2.2 负荷提取 (3)2.3 设备数据维护 (3)2.4 绘制设置 (5)2.4.1基本参数设置 (5)2.4.2风管绘制设置 (5)2.4.3散流器绘制设置 (5)3小结 (6)1主界面运行风机盘管命令，将出现程序的主界面。
2功能说明2.1图形表示单击按钮：2.2负荷提取从负荷块中提取冷负荷或者热负荷，或者输入负荷后回车，程序会根据负荷值在设备列表中算出设备台数。
2.3设备数据维护添加风机盘管设备数据。
修改风机盘管设备数据。
添加修改设备数据界面：删除风机盘管设备数据。
从旧版本设备数据库中导入风机盘管数据，如果无风机盘管数据，则此按钮不可用。
数据导入在需要导入的设备前打上钩。
单击按钮，程序会提示，选择“是”，程序则会从旧版本数据中删除导入成功的数据。
如果部分数据导入不成功，程序则会提示。
2.4绘制设置2.4.1基本参数设置设置将要布置的风机盘管的底部标高。
是否进行型号标注，如果标注，可以设置标注的型号。
如果标注，可以设置型号标注的位置，标注位置有中间和侧面两种选择。
是否进行尺寸标注。
2.4.2风管绘制设置在选择的图形表示中带有风管时，此选项才可以选择，选中表示绘制的风管为三维风管，否则为二维风管。
是否绘制送风管，如果绘制，可以设置绘制送风管的长度。
是否绘制回风管，如果绘制，可以设置绘制回风管的长度。
如果绘制回风管，可以设置是采用后回风还是下回风的方式。
2.4.3散流器绘制设置注意：如果选择绘制送风管，才能对散流器参数进行设置。
设置散流器的外形尺寸。
设置送风管上布置散流器的个数。
可以选择0、1、2。
设置散流器的位置参数，此处的d1、d2和图形表示中的d1、d2对应。
3小结1.该程序可以完成风机盘管设备布置和风机盘管数据的维护，而且设备图形采用三维表示。
2.绘制的风机盘管带有承担负荷的信息，可以用于后续的水力计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本公司专业生产:☆普通型卧式暗装风机盘管FP-WA☆普通型立式暗装风机盘管FP-LA☆超薄型卧式明装风机盘管CFP-WM☆超薄型立式明装风机盘管CFP-LM☆水温空调---壁挂机FP-BG☆水温空调—立柜机FP-LZ☆嵌入式四出风风机盘管FP-KMQ☆新风机组系列BFP-W/L/D地址：邮编：电话：传真：售后服务电话:网址：风机盘管系列空调器使用说明书空调有限公司2、普通现象故障现象故障原因排除方法调试运行中室内无明显效果表冷器内空气未排净打开放气阀放气管道堵塞清除管道及过滤器杂物水流量小增大水流量进水温度未达到标准调整水温出风量偏小效果差未用变截面风管连接出风口改用变截面风管连接出风口下出风风管用90°直角弯连接改用90°圆弧过渡连接风管连接较长，机组未增加余压换用带余压型风机盘管有杂音风机中有杂物清除杂物吊杆螺丝松动拧紧吊杆螺丝叶轮碰到风机壳调整叶轮位置有杂音风叶固定螺丝松动拧紧风叶固定螺丝通电后机组不工作电机接线有误检查电机接线电机已烧坏更换电机漏水放气阀未关拧紧放气阀盛水盘冷凝水溢出调整冷凝水出水口高度进出水管连接处损坏重新连接进出水管表冷器铜管在安装过程中裂开修理或更换表冷器表冷器未做防冻处理修理或更换表冷器、且做好相应防冻措施阀门或疏水器漏水修理或更换阀门或疏水器正常使用后运行中室内无明显效果过滤网灰尘堵塞清洗过滤网表冷器内有空气打开放气阀放气进出水管道堵塞清除管道及过滤器杂物漏水盛水盘冷凝水口堵塞清理盛水盘冷凝水出水口表冷器铜管已冻裂漏水修理或更换表冷器不工作未接通电源接通电源电机已烧更换电机控制控制器已坏修理或更换控制器遥控器电量不足更换遥控器电池如不属以上现象，请速以书面形式与公司售后服务部联系！目录一、安装调试注意事项二、壁挂机---配管示意图三、壁挂机---安全使用注意事项四、电气连接、FP系列风机盘管电器接线图五、FP系列暗装风机盘管外型及安装尺寸六、FP系列暗装风机盘管风管安装示意图七、FP系列立式暗装风机盘管外型及安装尺寸八、CFP系列超薄型卧式、立式明装风机盘管九、嵌入式四出风风机盘管(FP-KMQ)外形尺寸十、嵌入式四出风风机盘管遥控控制接线示意图十、故障检测和指示一、安装调试注意事项1、保护措施：机组在搬运时，连接管两端不能作手柄之用。
机组在安装时，应特别留心，防止施工物进入风机叶轮和电动机、表冷器上，在运行前，滴水盘和冷凝水管内外夹杂物必须清除。
2、机组安装：机组安装必须保持水平，以确保排除凝结水，并保证风管连接正确性，减少因安装不平造成的振动噪音。
3、风管连接：应确保机组所连接风管在机组静压允许范围内，当机组的风口接口与送、回风口的接口不符时，由现场配制变截面风管将其连接。
4、水管连接：所有送回水管和凝水管的安装均应符合工程设计图，进回水管与支管连接最好采用FPT橡胶接头或紫铜管/不锈钢软接头，可减少管道震动噪音，并起到保护风机盘管接头不致扭断作用；管路应装有阀们，以便于调节和检修，必须注意进出水管的清洁和保温工作，凝结水塑料管不得压扁，不得有死弯，以保证使用时凝结水畅通排出，并做排水试验，试水量不低于2kg。
5、电气接线：所有接线应符合当地规范和法规。
电气连接请参照随机接十一、故障检测和指示1、遥控控制：机组正常运行状态下，红、黄、绿三个LED指示灯分别指示内风机高、中、低三档风速，当机组出现故障或在特殊状态下运行时，指示灯按下表方式指示：故障或运行方式红色LED 黄色LED 绿色LED室内温度传感器故障闪亮灭灭内盘管温度传感器故障闪亮闪亮灭提水泵系统故障闪亮闪亮闪亮室外机故障亮亮亮防冻结保护灭闪亮灭手动放气阀电机进出水管冷凝水管过滤网CFP-WM/LM外型尺寸单位：mm型号尺寸CFP-34 CFP-51 CFP-68 CFP-85 CFP-102 CFP-136 CFP-170 CFP-204A 768 924 1080 1236 1392 1548 1704 1860B 468 624 780 936 1092 1248 1404 1560九、嵌入式四出风风机盘管(FP-KMQ)外形尺寸水泵出水口自然出水口290mm、390mm两种厚度任选。
括号中为厚度390时的尺寸。
线图，接地螺栓在机头上，有标志显示；必须单机控制，不允许多机控制。
6、供水事项：机组夏季供冷水温度不得低于7 ℃，冬季供热水温度不得高 于80 ℃。
使用的冷水，热水必须考虑各地方水质情况，进行软化处理。
盘管工作压力不大于1.2Mpa 。
7、检修事项：空调器如果装在暗处，要设有检修口，便于检修。
检修时应切断电源。
8、启动准备工作：当完成以下各项工作后，机组才能启动和运转：a 、 水管连接完成，并检查是否泄漏；b 、电气连接完成；c 、 风管连接完成；d 、滴水盘出水口接至冷凝水管；e 、 空气过滤器正确就位；f 、 盘管内空气放净；机组开启时应从高档启动，然后进行其他档位的选择。
9、定期维护：换热器应定期吹除尘埃，保证良好的空气流动性，确保最佳传热状态，过滤器应定期清洗，保证回风畅通。
10、冬季防护：长时间不用时，应放尽机内的积水，做好防护措施，以防表冷器冻裂，影响使用效果。
二、壁挂机配管示意图金属软管电动三通阀3/4"闸阀3/4"回水管外附保温进水管外附保温冷凝水管外附保温，保持1~2°斜度。
室温传感器（蓝）内盘管温度传感器（红） 风 机二通阀排水泵LN液位传感器步进电机线控器（接收窗）遥 控 接 线 图变压器七、FP系列立式暗装风机盘管外型及安装尺寸1323021518058CA30°放气阀进出水管3/4"冷凝水管3/4"41八、CFP系列超薄型卧式、立式明装风机盘管（CFP-WM/LM）手动放气阀过滤网电机进出水管3/4"4-?9X18(带橡胶减震垫)立式冷凝水排水管3/4"六、FP系列暗装风机盘管风管安装示意图回风口（检修口）侧出风口侧出风安装法回风口（检修口）下出风安装法回风风管及下出风安装法下吹出风口回风口下吹出风口检修口注意：1.安装时禁止使用Z字型出风口安装形式，出风口风管超出1米以上的应为高静压，订货时需注明。
2.吊装时冷凝水出水管应低5-10mm. 三、壁挂机---安全使用注意事项1.壁挂式风机盘管：机组应安装在无振动且坚固的墙上,并校正水平。
安装挂板要保证横向水平，纵向垂直。
每台机组挂板固定螺钉不少于6个，挂板安装后应能承受50KG的重量。
立柱式风机盘管空调器，应安装于水平地面。
机组底座有地面固定孔，可用膨胀螺钉固定于地面。
机组后背顶部有机组固定板，也可拆下后将机组固定于墙面。
2.考虑到维修方便，机组安装离墙周围应大于50mm。
3.管道可分左、右、后几个方向进行连接，接口软管应选用耐压橡胶或金属软管，按装管道确认无渗漏后对整个管路进行保温。
否则有冷凝水产生。
4.应保持热交换器翅片表面清洁，可用压缩空气吹洗。
通过热交换铜管内的水质为软水，以减少水垢的产生。
工作2-3年应清洗铜管内腔，可用化学方法除去水管内部水垢。
5.请在进水口前安装进水阀，确保风机停开时，关闭水路，机内线路板上有电磁阀插口，插上即可使用。
6.此风机盘管采暖时水温不得超过60℃。
四、电气连接MOTOR 电机2C 电容MOTOR电机1C 电容YELLOW黄（零线）RED红（高H ）BLUE 蓝（中M ）BLACK 黑（低L ）YELLOW黄（零线）RED红（高H ）BLUE 蓝（中M ）BLACK 黑（低L ）1 2 3 4NL 220V ~/50HZ电机转速控制： 黄＋红线＝高速 黄＋蓝线＝中速 黄＋黑线＝低速警告：1、在电路上，不允许不同型号的风机盘管连接；相同型号的风机盘管最多只允许两台并联连接。
2、安装人员必须是有足够资历的合格电工；3、在进行维修前，应断开电源，以防触电。
FP -136及以上机型FP 系列风机盘管电器接线图电 ∣∣容 红 1 高蓝 2 中电机 黑 3 低黄 4 零线5 三速、温控、遥控开关电源220V 50HZ ○ ○警告：接线错误易导致电机烧坏及事故发生的危险！五、FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）C BA30180130240265235465150100吊孔（减震垫）4-?9X 18放气阀C BA30180130265235465150100吊孔（减震垫）4-?9X 18放气阀CBA30180130240255235475150100吊孔（减震垫） 6-?9X 18放气阀200130240255235475150200后回风下回风335注：回风箱两侧预留 100X 100新风口100X 100新风口警告：接线错误易导致电机烧坏及事故发生的危险！。
