PCB电路板PCB封装大全
PCB中常见的元器件封装大全教学文案
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
PCB封装最完整(图解)
C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
①CPAC(globe top pad array carrier)美国Motorola 公司对BGA 的别称(见BGA)。
②PAC(pad array carrier)凸点陈列载体，BGA 的别称(见BGA)。
③OPMAC(over molded pad array carrier)模压树脂密封凸点陈列载体。
美国Motorola 公司对模压树脂密封BGA 采用的名称(见BGA)。
脚中心距有0.55mm 和0.4mm 两种规格。
目前正处于开发阶段。
2、QFP系列QFP(quad flat package)四侧引脚扁平封装。
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
PCB中常见的元器件封装大全

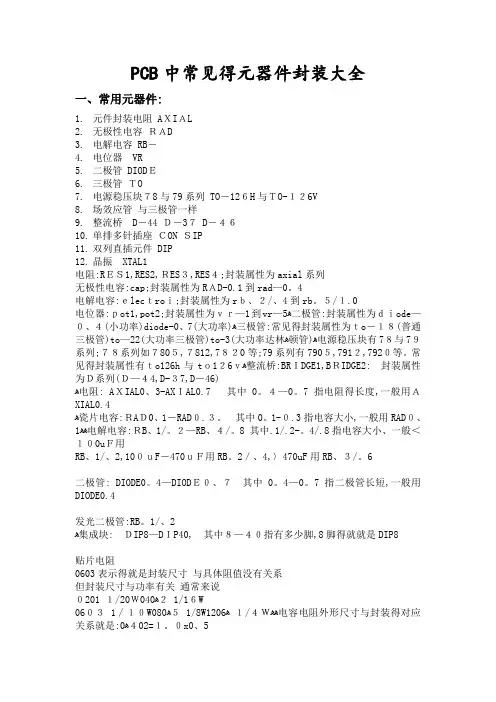

PCB中常见得元器件封装大全一、常用元器件:1.元件封装电阻 AＸIＡL2.无极性电容ＲＡD3.电解电容 RB－4.电位器VR5.二极管 DIODＥ6.三极管ＴO7.电源稳压块７8与79系列 TO－12６H与ＴO-１２6V8.场效应管与三极管一样9.整流桥D－44 Ｄ－3７ D－４６10.单排多针插座ＣON ＳIP11.双列直插元件 DIP12.晶振XTAL1电阻:RＥＳ1,RES2,ＲES３,RES４;封装属性为axial系列无极性电容:cap;封装属性为RＡD-0.1到rad—0。
4电解电容:ｅlecｔroｉ;封装属性为rｂ、２/、4到rb。
５/１.0电位器:ｐot1,pot2;封装属性为ｖｒ—1到vr—5ﻫ二极管:封装属性为ｄｉode—０、４(小功率)diode-0、7(大功率)ﻫ三极管:常见得封装属性为ｔo－１８(普通三极管)to—22(大功率三极管)to-3(大功率达林ﻫ顿管)ﻫ电源稳压块有7８与7９系列;７８系列如７80５,７812,7８２0等;79系列有790５,791２,792０等。
常见得封装属性有ｔo126h与tｏ1２6ｖﻫ整流桥:BRＩDGE1,BＲIDGE2: 封装属性为Ｄ系列(Ｄ—４4,D-３7,D－46)ﻫ电阻: AＸIAL0、3-AXＩAL0.7 其中0。
４—0。
7指电阻得长度,一般用ＡXIAL0.4ﻫ瓷片电容:ＲAＤ0、1－RAD０.３。
其中0。
1-０.3指电容大小,一般用RAD０、1ﻫﻫ电解电容:ＲB、1/。
２—RB、４/。
8 其中.1/.2-。
4/.8指电容大小、一般＜１０0uＦ用RB、1/、2,10０ｕF－470ｕＦ用RB。
2／、4,〉470uF用RB、３/。
6二极管: DIODE0。
4—DIODＥ０、７其中0。
4—0。
7指二极管长短,一般用DIODE0.4发光二极管:RB。
1/、2ﻫ集成块: ＤIP8—DＩP40, 其中８—４０指有多少脚,8脚得就就是DIP8贴片电阻0603表示得就是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说040２ 1/1６W０201 １/20Ｗﻫ1206１/４Ｗﻫﻫ电容电阻外形尺寸与封装得对应080５ 1/8Wﻫ06０３ 1／１０Wﻫ关系就是:ﻫ0４02=１。
PCB电路板PCB常见封装形式
PCB电路板PCB常见封装形式PCB常见封装形式1、BGA(ballgridarray)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI常用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后有可能在个人计算机中普及。
最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。
2、BQFP(quadflatpackagewithbumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP)。
3、BJPGA(buttjointpingridarray)碰焊表面贴装型，PGA的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECLRAM，DSP(数字信号处理器)等电路。
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
PCB中常见的元器件封装大全参考word
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
精编【PCB印制电路板】PCB封装大全
【PCB印制电路板】PCB封装大全xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvPCB封装大全2009-12-27 21:14电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸和具体阻值没有关系但封装尺寸和功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸和封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
PCB中常见的元器件封装大全【范本模板】
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容：cap；封装属性为RAD—0。
1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb。
5/1。
0电位器：pot1,pot2；封装属性为vr—1到vr-5二极管:封装属性为diode—0.4(小功率)diode—0。
7(大功率)三极管：常见的封装属性为to—18(普通三极管)to-22(大功率三极管）to—3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805,7812，7820等;79系列有7905,7912,7920等。
常见的封装属性有to126h和to126v整流桥：BRIDGE1，BRIDGE2: 封装属性为D系列（D-44，D—37，D—46）电阻：AXIAL0.3-AXIAL0。
7 其中0。
4—0.7指电阻的长度,一般用AXIAL0。
4瓷片电容：RAD0.1-RAD0.3。
其中0。
1—0。
3指电容大小，一般用RAD0.1电解电容:RB。
1/.2—RB.4/.8 其中。
1/.2—。
4/.8指电容大小。
一般<100uF 用RB.1/.2,100uF-470uF用RB.2/。
4,>470uF用RB.3/。
6二极管：DIODE0.4—DIODE0。
7 其中0。
4—0.7指二极管长短，一般用DIODE0。
4发光二极管：RB.1/。
2集成块: DIP8—DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1。
PCB电路板PCB常见封装形式
PCB电路板PCB常见封装形式PCB常见封装形式1、BGA(ballgridarray)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI常用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后有可能在个人计算机中普及。
最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。
2、BQFP(quadflatpackagewithbumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP)。
3、BJPGA(buttjointpingridarray)碰焊表面贴装型，PGA的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECLRAM，DSP(数字信号处理器)等电路。
常用元器件封装汇总
常用元器件封装汇总1.载板封装（PCB封装）载板封装是一种将元器件直接焊接在电路板上的封装形式。
这种封装形式可以提供元器件间的高度一致性，提高组装效率，并且可以实现自动化生产。
载板封装广泛应用于各种电子设备中。
2.转接封装（DIP封装）转接封装，又称DIP封装，是一种将元器件直接插入配有引脚的导线束上的封装形式。
这种封装形式适用于一些较大尺寸和较低密度的元器件，如集成电路、电容器和电阻器等。
DIP封装具有简单、易于维修等特点。
3.表面贴装封装（SMD封装）表面贴装封装，又称SMD封装，是一种将元器件直接焊接在电路板的表面上的封装形式。
这种封装形式可以有效提高电路板的布局密度，减小体积，并且可以实现高速自动化生产。
SMD封装广泛应用于现代电子设备中。
4.塑料封装塑料封装是一种常见的元器件封装形式，尤其用于集成电路和晶体管等电子元器件中。
塑料封装具有较低的成本、良好的绝缘性能和机械强度，适用于大批量生产。
5.金属封装金属封装是一种将元器件封装在金属壳体中的封装形式。
金属封装可以提供较好的散热性能和机械强度，适用于高功率元器件和高温环境中的应用。
常见的金属封装有TO封装、QFN封装等。
6.背胶封装背胶封装是一种将元器件封装在塑料壳体中，并使用胶水固定的封装形式。
背胶封装可以提供较好的机械强度和电气性能，适用于一些对震动和冲击敏感的应用。
7.多芯封装多芯封装是一种将多个相同功能的元器件封装到一个封装体中的封装形式。
多芯封装可以提高元器件的集成度，减小体积，并且可以实现批量生产和自动化生产。
8.裸片封装裸片封装是一种将电子元器件的芯片直接封装在基板上的封装形式。
这种封装形式可以实现非常高的集成度和超小尺寸，适用于一些对尺寸和重量要求较高的应用。
以上是常见的元器件封装形式的介绍，不同的封装形式适用于不同的应用场景和要求。
在实际设计和选择元器件时，需要根据具体的应用需求综合考虑各种因素，包括尺寸、成本、电气性能和结构强度等。
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO—126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap；封装属性为RAD-0.1到rad—0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1。
0电位器：pot1，pot2;封装属性为vr—1到vr—5二极管:封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to—18（普通三极管)to—22(大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2：封装属性为D系列（D-44,D-37，D—46）电阻：AXIAL0。
3-AXIAL0。
7 其中0.4-0。
7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0。
1-RAD0。
3。
其中0。
1—0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2—RB。
4/.8 其中。
1/。
2—。
4/.8指电容大小.一般<100uF 用RB。
1/.2，100uF—470uF用RB。
2/。
4，〉470uF用RB.3/.6二极管：DIODE0。
4-DIODE0。
7 其中0。
4—0.7指二极管长短,一般用DIODE0。
4发光二极管：RB。
1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1。
PCB封装大全
PCB封装大全2009-12-27 21:14电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大年夜功率）电源稳压块有78和79系列常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 个中0.4-0.7指电阻的长度，一样用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
个中0.1-0.3指电容大年夜小，一样用RAD0.1发光二极管：RB.1/.2贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关平日来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0石英晶体振荡器 XTAL1可变电阻（POT1、POT2） VR1-VR5因此，我们也能够打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
值得我们留意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不必定一样。
例如，关于TO-92B之类的包装，平日是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确信。
是以，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也能够用跟晶体管一样的封装，它能够通用于三个引脚的元件。
PCB元件封装库
PCB元件封装库元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容C RAD0.1 方型电容电容C RAD0.2 方型电容电容C RAD0.3 方型电容电容C RAD0.4 方型电容电容C RB.2/.4 电解电容电容C RB.3/.6 电解电容电容C RB.4/.8 电解电容电容C RB.5/1.0 电解电容保险丝FUSE FUSE二极管D DIODE0.4IN4148二极管D DIODE0.7 IN5408三极管 Q T0-126三极管Q TO-3 3DD15三极管Q T0-66 3DD6三极管Q TO-220 TIP42电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
常见pcb封装
1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP 系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，不如40管脚的单片机封装为DIP40。
