智能化各施工专业界面划分及接口配合事宜

各施工专业界面划分及接口配合事宜

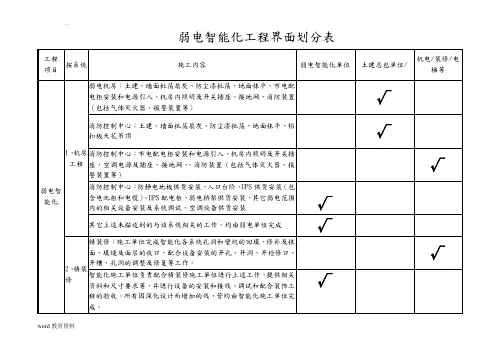

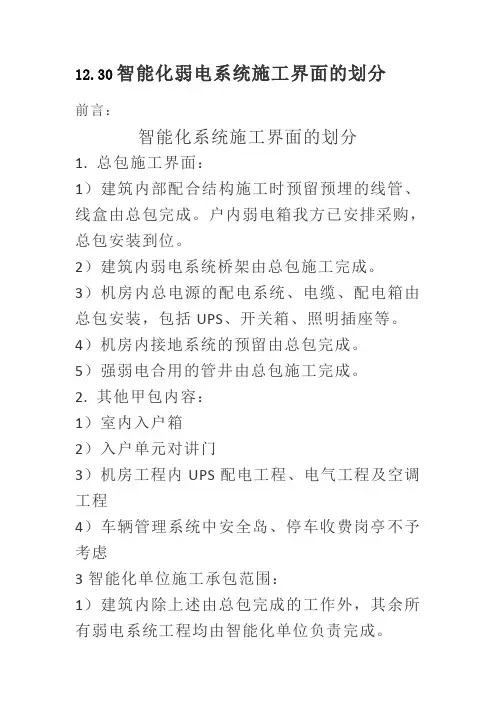

一、与各施工专业界面划分
1、弱电与总承包的接口界面：
①、施工总承包人须负责承包范围内智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。

弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽（消防除外）的安装并复核总承包人的预留预埋线管并配合土建工作，所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工，并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。

②、施工总承包人按设计图纸完成接地网和接地干线的敷设，总等电位箱和局部等位箱的安装，并为弱电系统提供独立的接地端子。

弱电智能化承包人负责所有本工程承包范围内的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。

2、大楼各门的施工承包人接口界面：
有门禁系统控制的门，大楼各门的施工承包人须根据弱电承包人提供锁的尺寸和安装要求，负责锁的开孔、收口和抹面，并配合安装。

弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。

12
3、弱电与空调专业接口界面：
①、空调专业承包人负责承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子（24V）供弱电承包人驳接，并配合弱电智能化承包人安装与调试。

弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接，并负责从控制箱至DDC 控制器等设备的管线敷设和接线工作。

②、空调专业承包人负责承包范围内通风空调系统上各类风阀和水阀的采购及安装，各类调节阀电动执行器为BAS 提供0-24V 或4-20mA的模拟控制信号，水阀电动执行器提供0-10V或4-20mA 的模拟反馈信号。

总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线，弱电智能化承包人负责从DDC 箱至个控制设备的管线敷设及接线。

③、与空调新风柜的接口界面
空调设备供货人须根据设计文件和招标文件要求向弱电智能化承包人提供过滤网的型号与尺寸及初、终压力值和压差报警阻力设定值，并配合弱电智能化承包人进行接线、调试和验收。

弱电智能化承包人负责通风系统的控制管线敷设和接线，并完成BAS系统集成。

④、与热/冷源系统/变频多联室外机的接口界面
12
4、配电/照明承包人接口界面：
配电/照明承包人负责承包范围内的照明配电箱的安装，照明配电箱内须预留智能照明模块的安装位置，弱电智能化承包人负责提供智能照明模块尺寸及安装方式，照明回路的接线由配电/照明承包人负责，弱电智能化承包人给予配合技术指导，弱电系统接线由弱电智能化承包人负责，并且每个电箱均需给出一路供电电源给智能照明系统。

5、与电梯的接口界面
12
①、电梯承包人负责提供电梯轿厢内摄像机所须音、视频线和电源线敷设到电梯机房。

②、电梯承包人应提供弱电智能化承包人进行BAS 系统集成接口。

③、电梯承包人应配合弱电智能化承包人进行视频监控系统和BAS 系统接线、调试和验收。

弱电智能化承包人负责将电梯摄像机信号从电梯机房接入消防控制室（监控中心）并完成调试工作及BAS系统的集成。

5、与精装修工程的接口界面
精装修工程承包人完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。

智能化工程承包人负责配合精装修承包人进行上述工作，提供相关资料和尺寸要求等，并进行设备的安装和接线、调试和配合装饰工程的验收。

所有因深化设计而增加的线、管均由智能化承包人完成。

精装修范围内有门禁控制的门，由精装修承包人负责供货安装，并根据弱电承包人提供锁的尺寸和安装要求，负责锁的开孔、收口和抹面，并配合安装。

弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。

6、与消防的接口界面
①、消防承包人根据弱电智能化承包人提出的门禁控制要求，通过模块提供火灾信号至弱电智能化承包人负责的门禁控制器内（管
12
线敷设至门禁控制内），并配合弱电智能化承包人接线、调试和验收。

弱电智能化承包人负责接线并完成系统的集成。

弱电智能化承包人负责弱电背景音乐系统的采购、安装、调试，以及与消防承包人的广播主机的接驳，要求必须能够满足消防验收。

消防承包人负责配合弱电智能化承包人接线、调试和验收。

②消防系统承包人应提供弱电智能化承包人进行BAS 系统集成接口。

7、与幕墙专业的接口界面
所有涉及幕墙专业范围内的智能化设备均由弱电智能化承包人负责采购，幕墙专业安装，接线及系统调试由弱电智能化承包人负责。

8、与装修专业的接口界面
装修专业承包人负责承包范围内各种门的安装，如有门禁系统控制的门，须根据弱电承包人提供电控锁的尺寸和安装要求，负责锁的开孔、安装、收口和抹面，并配合安装。

弱电智能化承包人负责门禁系统的设备采购、安装、接线、调试。

12
9、与高低压变配电专业的接口界面
电力监控系统独立成系统，须提供集成接口。

10、与中水处理系统接口界面
中水处理系统独立成系统，须提供集成接口。

11、与光伏发电机接口界面
光伏发电机独立成系统，须提供集成接口。

12
12、与正线BAS系统接口界面
正线BAS系统独立成系统，须提供集成接口。

13、与室外工程的接口界面
总承包人负责室外弱电主干网及手孔井施工，弱电智能化承包人负责从主干线只末端设备的管线预埋及线路敷设、设备安装、接线及调试。

14、与其他部门的接口界面
弱电承包人只负责有线电视系统的管线敷设，有线电视的接入由使用单位负责联络当地有线电视台实施。

二、接口配合事宜
12
1、楼控及系统集成接口说明
关于BAS的点表，第二次澄清答疑文件中关于“6、BAS系统的点表与系统图、平面图的设备数量有出入，请提供一版确定的BAS 点表。

”的问题，答复为“答：投标以招标文件所附施工图中“弱电施007图纸”的点表为准，具体点表在设计联络阶段确定。

”
我司在投标时按照弱电施007图纸中的点表进行设计。

弱电施007图纸中包含的第三方接口有：中水处理系统，一体化燃气直燃式冷温水机，水冷螺杆式冷水机组，变频多联室外机（11），电梯（4），光伏发电机。

招标文件技术需求书包含的第三方接口有：电力供应管理监视系统，智能照明系统，冷热源系统，电梯系统，正线BAS系统。

BMS的接口包括：与BAS接口（热源及空调处理系统、给排水监控系统、变配电系统、冷水机组、新风机），FAS接口，SAS接口（CCTV，周界报警，入侵报警，停车场，出入口，巡更）。

BAS现场设备需于就近的弱电井取电，强电需提供供电电源。

与第三方接口清单及需提供的内容（黄色部分为弱电施007图纸中所具有的第三方接口）
12
12
弱电智能化承包人内部可协调系统清单
12
2、会议系统须其他专业承包人配合事宜
1)会议室取电、配电要求，要求为强电引线至会议室机柜。

2)会议室内安装设备装饰配合问题：
天花扬声器需在安装部位预留孔位，我方提供孔位大小，安装部位，装饰工程商配合预留孔位。

投影幕装饰预留幕槽，我方提供幕槽大小，安装部位。

装饰工程商配合预留幕槽。

3)会议多媒体接口盒、电动升降器与家具提供商配合问题。

我方提供接口盒、升降器的样品，家具供货商负责开孔。

3、综合布线系统须其他专业承包人配合事宜
1)弱电间布线前，装修专业应完成弱电间所有装饰工作，包括天花、地板（如果有）墙面，以及防火门的安装工作，配强电。

2)网络设备的取电在弱电井预留强电电源，广播系统的设备的电源取自消防系统。

3)家私布置图确定后，需及时与我司沟通以方便进一步的深化设计，装修单位需配合我方预敷管线及信息点。

4)弱电面板安装前，要求面板孔位装修完成收口工作，并完成最后一道墙面漆后，我们才可以安装面板。

4、安防系统须其他专业承包人配合事宜
1)提供C3一卡通系统接口、协议，提供详细的现在有系统情况相关资料，明确需求，兼容形式，如果共卡(增加扇区)，
12
如果共库需要提供已有系统扇区访问密钥。

2)安防与消防联动，需要提供消防干接点到我方。

3)门的类型（木门、玻璃门、铝合金门、钢制防火门等）财务室具体的位置。

4)
