气囊式蓄能器及其常见故障
邓劭华
（大连重工起重集团有限公司液压装备厂辽宁大连１６３）１０５摘要：析了在液压系统中应用最为广泛的气囊式蓄能器常见的失效形式，分并针对产生的原因提出了相应的解决措施，有利于提高气囊式蓄能器的使用寿命。关键词：液压系统；气囊式蓄能器；急能源应
图７应用中损坏的气囊
４故障预防与应用
４１蓄能器的故障预防．

蓄能器的作用及检修方法、注意事项

2、液压油是不可压缩液体，因此利用液压油是无法蓄积压力能的，必须依靠其他介质来转换、蓄积压力能。例如，利用气体(氮气)的可压缩性质研制的皮囊式充气蓄能器就是一种蓄积液压油的装置。皮囊式蓄能器由油液部分和带有气密封件的气体部分组成，位于皮囊周围的油液与油液回路接通。当压力升高时油液进入蓄能器，气体被压缩，系统管路压力不再上升;当管路压力下降时压缩空气膨胀，将油液压入回路，从而减缓管路压力的下降。
蓄能器的检修一般要求是在需要更换皮囊时方进行解体检修，但对于安装蓄能器的组件以及管路，其所用的密封件必须进行更换。皮囊更换需要返厂更换。
蓄能器更换备件后，需要进行保压试验，一般至少在12小时内无漏气、无泄漏。
宁鲁煤电公司灵州电厂培训教案
培训课程
蓄能器的作用及检修方法
授课时间
2016.05.24
授课地点
维护部会议室
讲师姓名
李祎
计划课时
4
实际课时
4பைடு நூலகம்
参加人员
班组全体人员
1、蓄能器是液压气动系统中的一种能量储蓄装置。它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。当系统瞬间压力增大时，它可以吸收这部分的能量，以保证整个系统压力正常。
3、蓄能器的检修要求
检查蓄能器内氮气压力，若压力不足则补充充氮。高压蓄能器的充氮压力为9.1±0.2MPa，低压蓄能器的充氮压力为0.21±0.05MPa。充氮时将充气工具上堵头拆下，换上软管，将蓄能器的充气嘴和氮气瓶用充氮工具连接起来，关闭充氮工具上放气口的针阀，慢慢打开氮气瓶上的阀门，向蓄能器充氮，同时监视充气工具上的压力表读数，当压力表指示为9.1MPa时，关闭氮气瓶上的阀门。一分钟后，再测一下压力，不够再充，然后打开充氮工具上放气针阀，拆去充氮工具的软管，并检查蓄能器的充气嘴有无漏气，若无泄漏，装上蓄能器充气嘴上的罩盖，关严蓄能器上的回油阀，缓慢打开蓄能器的进油阀。

蓄能器在液压系统中的应用分析与检修

蓄能器在液压系统中的应用分析与检修烟台德赛机械制造有限公司车德宁[摘要] 本文就HBTZ60型混凝土泵的液压原理分析了蓄能器在液压在系统中的具体应用，阐明了蓄能器在液压在系统中重要作用，介绍了蓄能器的内部结构，并针对蓄能器在液压在系统所出现的故障隐患作了详细分析和判别。

[关键词] 原理蓄能器分析蓄能器是一种能把压力油的液压能储存在耐压容器里，待需要时又将其释放出来的一种装置。

在液压系统中的主要功能是储存能量，吸收脉动压力，吸收冲击的作用。

蓄能器按结构分为重力式弹簧式和充气式三种。

其中充气式又分为气瓶式、活塞式和皮囊式。

皮囊式蓄能器具有结构尺寸小，重量轻，安装方便，维护简单，皮囊惯性小，反应灵敏的特点。

所以在液压系统中应用较广泛。

在混凝土输送泵的液压系统中,皮囊式蓄能器的用途特点则非常突出，就以HBTZ60型混凝土泵的液压原理为例，分析蓄能器在系统中的具体运用。

1 吸油滤油器、 2电机、 3 变量柱塞泵、 4 双联齿轮泵、 5 空气滤清器、6 先导式卸荷阀、 7测压接头、8先导式溢流阀、 9散热器、10回油滤油器、11“M”型电液换向阀、12插装式单向阀、 13主油缸、 14 高低压切换阀、 15 压力表、 16 蓄能器、 17 闸板阀油缸、 18 油马达、 19电磁换向阀、20“O”型电液换向阀、21叠加式溢流阀HBTZ60型混凝土泵液压原理图由上示原理图可知，系统可分为3部分：主油路系统，分配阀系统和搅拌系统。

主油路系统由变量柱塞泵3、吸油滤油器1.1、先导式溢流阀8、“M”型电液换向阀11、主油缸13、插装式单向阀12、高低压切换阀14等组成．当电机2起动，变量柱塞泵3就向系统供油．油液经“M”型电液换向阀11驱动主油缸13工作．电液换向阀11的换向动作是电控的，它的两个电磁线圈轮流通电，使两个主油缸轮流进油及回油．不通电时，进入电液换向阀11的液压油经Ｔ腔流回油箱，主油泵处于卸荷状态．主油泵最大工作压力由先导式溢流阀8控制，调定压力为28MPa．当系统工作压力达到12.5 MPa时,也就达到了变量柱塞泵的变量压力起点,主泵开始随着压力的升高,逐渐降低排量.这种变量方式能够充分利用动力机的功率,提高整机的使用效率.主系统具有高低压切换功能,由高低压切换阀14控制实现, 高低压切换阀控制主油路接通主油缸无杆腔时,是高压小排量泵送;控制主油路接通有杆腔时,是低压大排量,用户可根据现场情况随意选择.推送机构的两个主油缸有杆腔或无杆腔相沟通，形成闭合油路．每当活塞运动到行程终点后，压力油会自动打开油缸插装式单向阀12向闭合油路补油一次，实现自动补油功能．同时靠行程开关的控制自动换向。

皮囊蓄能器失效分析及日常维护

皮囊蓄能器失效分析及日常维护蓄能器的失效：蓄能器失效常被定义为在一定压力范围内不能充进或排出一定容积的油液皮囊蓄能器典型失效分析1.气体泄露：显著表现：气体压力无法长时间保持，或者无法进行压力预充；原因分析：气阀损坏；胶囊损坏或者使用中破损；2 漏油显著表现：油口端缓慢渗漏原因分析：1、密封圈安装不正确2、油阀端密封圈损坏3、壳体油口端尺寸出现问题显著表现：气口端油液渗漏原因分析：1、壳体气口端内部尺寸不准确2、胶囊气阀端部密封圈出现损坏3 常见的胶囊损坏情况，损坏原因及预防措施1.损坏情况：胶囊底部放射状（星形）撕裂损坏原因：橡胶材料的过度延伸，常发生在为胶囊预充气的时候。

组装蓄能器时润滑不充分，或者预充气时速度太快。

高压氮气迅速膨胀，接着迅速冷却，会在折叠的皮囊底部形成一条凹槽，接着，冷脆的橡胶由于迅速的膨胀而破裂。

如果发生在预充气过程中，会听到胶囊爆裂的声音。

预防措施：严格按照组装作业指导书操作，特别是润滑过程和预充气过程。

在预充气阶段，皮囊式蓄能器比活塞式蓄能器更容易受到损坏。

在充气和投入私用前，壳体内壁应该用油液润滑。

这些油液起到缓冲和润滑作用，在皮囊膨胀时保护皮囊。

在预充气压力首次达到50PSI之前，应该缓慢充入氮气，否则，气囊会立即失效，1.损坏情况：胶囊底部圆弧形状撕裂，圆弧的圆心近似落在胶囊的轴线上，圆弧的直径与油阀蘑菇头相近损坏原因：预充气压力过高，在蓄能器工作过程中胶囊底部频繁接触油阀蘑菇头预防措施：核对蓄能器的工况（工作压力，工作温度），调整蓄能器的预充气压力1.损坏情况：胶囊底部圆弧形状撕裂+膨胀圆弧的圆心近似落在胶囊的轴线上，圆弧的直径与油阀蘑菇头相近撕裂的周围有膨胀现象损坏原因：预充气压力过高在蓄能器工作过程中胶囊底部频繁接触油阀蘑菇头或者蓄能器放油流量过大，胶囊随着油液跑到蘑菇头下面预防措施：核对蓄能器的工况（工作压力，工作温度），调整蓄能器的预充气压力或者检查蓄能器的流量工况，如有必要，更换高流量油阀1.损坏情况：胶囊的圆柱或圆锥段出现轴向折痕或裂口即使在没有充气的时候，胶囊也保持“三瓣”形状损坏原因：预充气压力不足也可能是由于蓄能器经过长时间工作，预充气压力下降，在蓄能器工作过程中胶囊变形过度，造成橡胶材料疲劳损坏。

蓄能器的使用维修

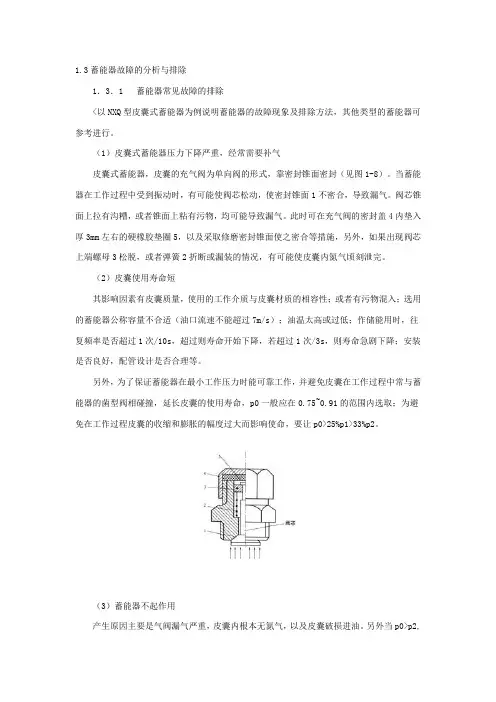

1.3蓄能器故障的分析与排除1．3．1 蓄能器常见故障的排除<以NXQ型皮囊式蓄能器为例说明蓄能器的故障现象及排除方法，其他类型的蓄能器可参考进行。

（1）皮囊式蓄能器压力下降严重，经常需要补气皮囊式蓄能器，皮囊的充气阀为单向阀的形式，靠密封锥面密封（见图1-8）。

当蓄能器在工作过程中受到振动时，有可能使阀芯松动，使密封锥面1不密合，导致漏气。

阀芯锥面上拉有沟糟，或者锥面上粘有污物，均可能导致漏气。

此时可在充气阀的密封盖4内垫入厚3mm左右的硬橡胶垫圈5，以及采取修磨密封锥面使之密合等措施，另外，如果出现阀芯上端螺母3松脱，或者弹簧2折断或漏装的情况，有可能使皮囊内氮气顷刻泄完。

（2）皮囊使用寿命短其影响因素有皮囊质量，使用的工作介质与皮囊材质的相容性；或者有污物混入；选用的蓄能器公称容量不合适（油口流速不能超过7m/s）；油温太高或过低；作储能用时，往复频率是否超过1次/10s，超过则寿命开始下降，若超过1次/3s，则寿命急剧下降；安装是否良好，配管设计是否合理等。

另外，为了保证蓄能器在最小工作压力时能可靠工作，并避免皮囊在工作过程中常与蓄能器的菌型阀相碰撞，延长皮囊的使用寿命，p0一般应在0.75~0.91的范围内选取；为避免在工作过程皮囊的收缩和膨胀的幅度过大而影响使命，要让p0>25%p1>33%p2。

（3）蓄能器不起作用产生原因主要是气阀漏气严重，皮囊内根本无氮气，以及皮囊破损进油。

另外当p0>p2,即最大工作压力过低时，蓄能器完全丧失蓄能功能（无能量可蓄）。

（4）吸收压力脉动的效果差为了更好地发挥蓄能器对脉动压力的吸收作用，蓄能器与主管路分支点的连接管道要短，通径要适当大此，并要安装在靠近脉动源的位置。

否则，它消除压力脉动的效果就差，有时甚至会加剧压力脉动。

（5）蓄能器释放出的流量稳定性差蓄能器充放液的瞬时流量是一个变量，特别是在大容量且△p=p2-p1范围又较大的系统中，若要得到较恒定的和较大的瞬时流量时，可采用下述措施：①在蓄能器与执行元件之间加入流量控制；②用几个容量较小的蓄能器并联，取代一个大容量蓄能器，并且几个容量较小的蓄能器采用不同挡充气压力；③尽量减少工作压力范围△p，也可以用适当增大蓄能器结构容积（公称容积）的方法；④在一个工作循环中安排好足够的充液时间，减少充液期间系统其他部位的泄漏，使在充液时能确保蓄能器的压力迅速升到p2，再释放能量。

蓄能器引发故障的分析与排除措施

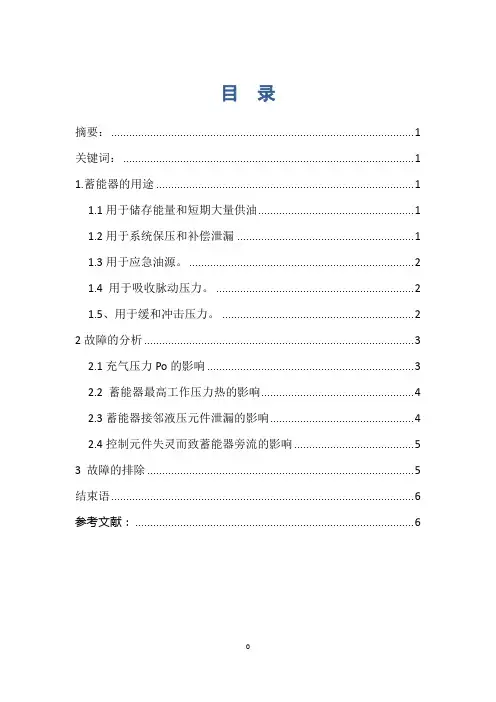

目录摘要： (1)关键词： (1)1.蓄能器的用途 (1)1.1用于储存能量和短期大量供油 (1)1.2用于系统保压和补偿泄漏 (1)1.3用于应急油源。

(2)1.4 用于吸收脉动压力。

(2)1.5、用于缓和冲击压力。

(2)2故障的分析 (3)2.1充气压力Po的影响 (3)2.2 蓄能器最高工作压力热的影响 (4)2.3蓄能器接邻液压元件泄漏的影响 (4)2.4控制元件失灵而致蓄能器旁流的影响 (5)3 故障的排除 (5)结束语 (6)参考文献： (6)蓄能器引发故障的分析与排除措施冷水江博长机电修造有限公司曾立峰摘要：在液压传动中，常常用蓄能器作辅助动力源补油，保压、夹紧、加速、快压射和增压；也有用蓄能器缓和液压冲击、吸收压力脉动的。

在这些场合，蓄能器既满足了液压传动系统的工作要求，又为系统节约了能量，避免了发热。

但是，在使用中有时会出现不能保压、夹紧、加速、快压射、增压、缓和液压冲击和吸收压力脉动的情况。

这些功能失效的故障大多是由蓄能器吞吐压力油的能力引起的，故称蓄能器引发故障。

发生故障的原因和故障源是多方面的。

关键词：蓄能器故障分析故障排除蓄能器用途1.蓄能器的用途蓄能器在液压系统中的作用主要有以下几个方面：1.1用于储存能量和短期大量供油。

液压缸在慢速运动时需要流量较小，快速时则较大，在选择液压泵时，应考虑快速时的流量。

液压系统设置蓄能器后，可以减小液压泵的容量和驱动电机的功率。

在图1-2中，当液压缸停止运动时，系统压力上升，压力油进人蓄能器储存能量。

当换向阀切换使液压缸快速运动时，系统压力降低，此时蓄能器中压力油被排放出来，与液压泵同时向液压缸供油。

这种蓄能器要求容量较大。

1.2用于系统保压和补偿泄漏。

如图1-2所示，当液压缸夹紧工件后，液压泵供油压力达到系统最高压力时，液压泵卸荷，此时液压缸靠蓄能器来保持压力并补偿漏油，减少功率消耗。

1.3用于应急油源。

液压设备在工作中遇到特殊情况，如停电，液压阀或泵发生故障等，蓄能器可作为应急动力源向系统供油，完成某一动作，从而避免事故发生。

蓄能器的故障及排除
