心电监护仪操作流程图
心电监护仪操作流程
作
步
骤
4、解释，核对
5、接通电源，打开开关
6、将患者头偏向一侧，
7、戴一次性手套
8、连接吸痰管，调节负压
9、先用生理盐水试吸再吸痰液，再吸生理盐水冲管
10、将负压调回0位，关机
11、脱手套
12、整理，记录
心电图机操作流程
心电图机的操作流程
准
备
1、着装整洁
2、了解病情
3、备物：电源、心电图机、四肢导联线、胸导联线、75%酒精、棉签
操
作
步骤Biblioteka 4、解释，核对5、接通电源，打开开关
6、连接四肢导联：L(黄色)左上肢、F（绿色）左下肢
R（红色）右上肢、RF（黑色）右下肢
连接胸导联：C1(红)右胸骨旁第四肋间、C2(黄)左胸骨旁第四肋间、C3（绿）C1与C2之间、C4（棕）左锁骨中线第五肋间、C5（黑）左腋前线、C6（紫）左腋中线
7、设置病人信息（性别、年龄）
8、Sa02夹于任何一个手指头
9、按仪器电源开关（右上方），即显示出介绍使用窗口并关闭窗口，从主菜单进入患者监护，显示HR、Sa02、BP窗口，并根据病情调整各参数
10、妥善固定各导线
11、记录开始时间，交代注意事项
电动吸引器操作流程
准
备
1、着装整洁
2、了解病情
3、备物：电动吸引器、电源、生理盐水500ml、一次性手套一对、吸痰管、纱块、治疗盘
心电监护仪操作流程
准
备
1、着装整洁
2、了解病情
3、备物：心电监护仪及各导联线、血压线、Sa02线、电极3个、电源
操
作
步
骤
4、解释，核对
5、接通电源，打开开关
心电监护操作流程图
4.电缆的清洁方法： （1 用75%酒精擦拭电缆外表面，注意不要使 液体流入电缆插接处。每次使用后用75% 的酒精清洁血氧探头表面，不能将探头全 部浸入液体中； （2）用洁净的干布揩干。
5.袖带的清洁方法：
（1）拿掉橡胶袋。 （2）用肥皂水清洗并漂洗干净在空气中晾干 。 （3）（特殊情况处理时）用75%的酒精浸泡 30分钟后，再用清水漂洗干净在空气中 晾干。 （4）重新插入橡胶袋。
三、监测结束
• 停用心电监护 • 备齐用物（治疗盘、弯盘、纱布），携 至病人床旁； • 向病人作好说明； • 关掉开关，撤去导联线及电极； • 擦净导电糊； • 填好登记卡：停机时间； • 整理病床单元，询问病人需要； • 清理用物。
（1）通常所见故障
• （1）导线未连接好（防止导线中间断裂、 老化、打折）。 • （2）电源不足（注意蓄电池充电）。 • （3）导电糊干涸,（24h更换电极）。 • （4）预置范围不恰当，应根据病情预置 范围。
· 中间(C)： 胸骨左缘第 4肋间；
•左下(LL)： 左锁骨中 线剑突水 平处。
右臂 (RA/白)靠近右 锁骨中线,就在锁骨 下方
左臂 (LA/黄)靠 近左锁骨中线, 就在锁骨下方
安放电极的注意事项
1. 安放电极前清洁皮肤
2. 电极必须牢固紧贴皮肤
3. RESP的监护是依靠RA和LL两个电极两端 的电压差变化而测得的呼吸波形，故电极 贴放的位置很重要
课后题？？？
• 电极片的安放位置？ • 答:右上(RA)：胸骨右缘锁骨下方,靠近右肩. 左上(LA)：胸骨左缘锁骨下方,靠近左肩.右 下(RL)：右锁骨中线剑突水平处.左下(LL)： 左锁骨中线剑突水平处.中间(V)：胸骨左缘 第4肋间
按此键进入冻结状态。 按下此键弹出系统菜 可完成主屏上、系 无论系统在哪级菜 按此键可关闭报警长达 在冻结状态下可进行 40 按下此键开始一次血 单。用户可以在菜单 统菜单中、参数菜 单中，按下此键系 压测量再按下此键可 3分钟或屏蔽所有声音 , 秒钟的波形回顾和冻结 单中的所有操作 中设置系统信息，并 统都将回到主界面 按下此键开始一 终止测量并放气 再次按下此键又可恢复 波形的记录输出。 且执行回顾性操作 次实时记录。 所有声音 .

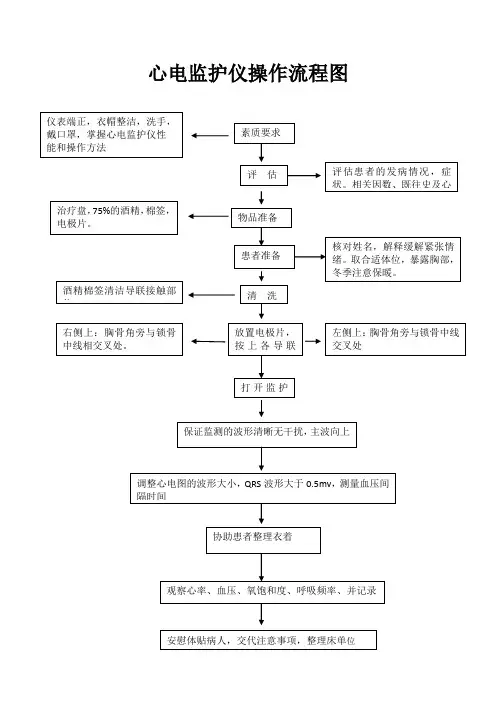

心电监护仪的使用流程图4
心电监护仪操作流程图
心电监护仪使用注意事项
1、注意用电安全
2、正确安放电极位置
3、安放电极时要使皮肤脱脂，减低皮肤电阻
4、电极片应与皮肤密切接触，出汗时随时更换，定期更换电极片位置，防止防
止皮肤过敏或破损。
5、报警系统始终打开，出现报警随时处理
6、对频繁测血压患者，定时松开袖带片刻，以减少频繁充气时对血液循环造成
不适感，必要时更换测量部位。
血氧饱和度传感器定时更换手指。
7、造成心电干扰的原因：（1）交流电干扰（2）、皮肤清洁脱脂不彻底（3）电极
固定不良或脱落（4）、导线断裂（5）导电糊干凅（6）、严重的机电干扰。
最新心电监护仪操作流程及注意事项PPT课件
注意事项
每班检查病人贴电极处皮肤，发现异常及 时更换电极位置。
连续监测血压者，定时放松袖带 血氧探头经常用酒精擦拭去除附着物
故障处理
不出波形 干扰大 波形太小 血压测不出 血氧饱和度不显示 心率太快，太慢
谢谢大家
系统设置 1工作界面选择：标准 2报警设置 3系统时间设置 4数据导出 5模拟输出设置 6模拟开关设置：心电图，呼吸，血氧饱和度，血
压，体温 7屏幕波形设置：心电图2，血氧饱和度，呼吸
仪器设置
选 项设置：键机器维护（不讲） 报警设置：选择需要报警的项目，进入，
血氧饱和度报警：成人下限90，小儿90，新生儿 上95下80
脉率：成人上120下50，小儿上160下75，新生儿 上200下100
注意事项
仪器必须保证处于完好的备用状态，每周 对使用中的，及备用的仪器进行检查，发 现问题及时处理。并登记于仪器使用记录 本上
损坏的部件及时修理更换 用清水擦拭仪器表面，注意避免锐器的划
操作流程 仪器设置 注意事项 故障处理
仪器设置
病人信息设置：主菜单—病人信息设置— 科室，病历号，床号，主治医生，姓名， 性别，病人类型，入院日期，出生日期， 身高，体重血型。更新病人
缺省配置 趋势图回顾、趋势表回顾、血压测量回顾 报警事件回顾可以回顾性的观看趋势图
仪器设置
设置关闭或开启 （操作机器）
仪器设置
心率报警：成人上限300下限15，小儿上限350下 限15，新生儿上限300下限15。设定时不超过病人 正常心率20次/分
血压报警：成人收缩压40-270舒张压10-210平均压 20-230.小儿收40-200舒张压10-150平均压20-165， 新生儿收40-135舒10-95平均20-110
心电监护仪操作流程图
心电监护仪操作流程图
心电监护仪操作流程：
1.仪表端正，衣帽整洁，洗手，戴口罩，掌握心电监护仪
性能和操作方法。
2.评估患者的发病情况，症状、相关因素、既往史及心理
状态。
准备治疗盘、75%的酒精、棉签、电极片。
3.核对患者姓名，解释缓解紧张情绪，取合理体位，暴露
胸部，冬季注意保暖。
4.用酒精棉签清洁导联接触部位，清洗右侧上：胸骨角旁
与锁骨中线相交处，放置电极片，按上各导联线，左侧上：胸骨角旁与锁骨中线相交处，左侧下：剑突旁与锁骨中线相交处。
5.打开监护仪，保证监测的波形清晰无干扰，主波向上，
调整心电图的波形大小，QRS波形大于0.5mv，测量血压间隔时间。
6.协助患者整理衣着。
7.观察心率、血压、氧饱和度、呼吸频率，并记录。
心电监护仪使用流程1课件
模块与主机通讯有问题，关机再开机后仍有此提示，需与供应 商联系
心电波形杂乱
故障现象： 心电波形干扰大，波形不规格，不标准。
检查方法： （1）首先应当排除来自信号输入端的干扰，如病人运动，
心电极片失效，心电导联线老化，触不好的情况。 （2）将滤波模式打到“监护”或者“手术”，效果会好
呼吸信号太弱
故障现象： 屏幕显示的呼吸波形太弱，观察不便。
检查方法： 检查心电电极片是否放置正确，电极片质量 如何以及人体接触电极片的部位是否清洗 干净。
排除方法： 清洗干净人体接触电极片的部位，正确贴放 质量良好的电极片。
SPO2无数值/不准确
故障现象：在监护过程中，无血氧波形，无血氧数值。 检查方法： １.换一个血氧探头，若也不行可能是血氧探头或者血氧延长线故障。 2.看看型号对不对 3.看看血氧探头有无红光闪动，若无闪动，是探头组件故障。 4.如有血氧初始化错报警，则为血氧板故障。 排除方法： 1.手指探头内如无红光闪动，可能是导线接口接触不良，检查延长线和插座
一点，因为这两种模式下滤波带宽较宽。 （3）若手术下波形效果也不好，请检查零地电压，一般
要求在5V以内，可单独拉一根地线以达到良好接地的目 的。 （4）若接地也不行，可能是来自机器内部的干扰，如心 电板屏蔽做的不好等原因。此时应更换配件试试。 排除方法： 将心电幅度调到合适值，可观察到整幅波形。
NIBP测量值不准确
故障现象： 测量所得血压值偏差太大。
检查方法： 检查血压袖带有无漏气，与血压连接的管道接 口是否漏气，或者是否是因为和听诊法存在主 观判断下的差别带来的。
排除方法： 使用NIBP校准功能。这是在用户现场检验NIBP 模块校准值是否正确的唯一可用标准。NIBP出 厂时检验的压力标准差在8mmHg以内。如果超 出则需要更换血压模块。
心电监护仪操作流程
心电监护仪操作流程
1插上电源，仪器指示灯亮
2清洁病人皮肤，贴好电极，将心电、BP、SPO2电缆线分别连接于病人身上
3按下仪器左方最下角的开机键，待仪器屏幕上显示监护画面后
4按下‘血压周期设置键’，根据医嘱及病情通过旋转‘选择键’来设置所需的时间周期，再按下‘血压启动键’，仪器默认所设置的血压周期测定，血压测量完毕，显示屏上出现相应的HR、SPO2、R、BP数值，
5监护仪使用完毕后，按下‘关机键’，把各输出电缆从病人身上取下
6同时记录，整理用物，推回原位放置，用75%酒精擦拭仪器及各输出电缆线。
及时补充电极片、心电图纸，以便备用。
心电监护的使用流程表
心电监护的使用流程表1. 准备工作•确保心电监护仪设备完好，电源充足，传感器、导线等附件齐全。
•检查患者身体状况，确保患者无皮肤破损、炎症等情况。
•准备所需的导联贴片和清洁用品。
2. 安装导联•将导联贴片清洁，并确保导联贴片与导联线连接处无损坏。
•按照心电图导联的标准布置，首先安装V1至V6导联，然后安装I、II和III导联。
•导联应贴在干净、平整的皮肤上，在肋骨下方1~2厘米的位置贴附。
3. 连接导联线和心电监护仪•将导联线插入心电监护仪的导联接口，确保插入牢固。
•逐个插入每个导联线，确保插头与导联接口相对应。
4. 启动心电监护仪•按下心电监护仪的电源开关，确认仪器已成功开启。
•选择合适的心电导联模式，如3导联、5导联或12导联，并确保仪器已正确设置。
5. 监护心电图•检查心电监护仪是否正常工作，确认心电波形显示清晰、稳定。
•观察心率及心律，记录不同时间段的心电图。
•若发现异常，及时通知医生或护士进行进一步检查和处理。
6. 结束监护•监护结束后，先关闭心电监护仪的电源开关。
•逐个拔出导联线，确保拔出牢固且不损坏。
•剥离导联贴片，注意不要伤害患者皮肤。
•清洁心电监护仪和导联线，存储在干燥、通风的地方。
7. 文档记录•在心电图上标注患者的基本信息，如姓名、年龄、性别等。
•记录监护开始和结束的时间，以及监护期间的观察和发现。
•保存心电图和相关文档，确保文档的安全性和完整性。
8. 注意事项•使用前检查设备和附件的完好性，避免使用损坏的设备。
•导联贴片需要清洁，避免灰尘和污垢的积聚。
•导联安装时注意不要对患者造成不适或皮肤损伤。
•心电监护仪应符合相关安全标准，在使用过程中注意安全。
以上是心电监护的使用流程表。
在进行心电监护时，准备工作、导联安装、设备连接、监护过程和结束步骤都需要遵循一定的程序，确保监护的准确性和安全性。
同时，注意事项和文档记录也是非常重要的，以便后续分析和参考。
