RTK工作操作步骤
rtk操作规程
rtk操作规程RTK操作规程是指实时运动定位系统（Real-time Kinematic, RTK）的操作流程和注意事项，RTK操作规程一、概述实时运动定位系统（RTK）是一种高精度的全球定位系统，广泛应用于测绘、建筑、农业等领域。
为了保证我们在使用RTK系统时能够正确、高效地完成工作任务，特制定此操作规程。
二、操作准备1. 对RTK仪进行检查，确保其正常运行。
检查电池电量、天线连接等方面；2. 前往现场时，选择开阔、无遮挡的地点，以确保接收卫星信号的质量；3. 确保RTK系统与配套设备的连接稳定，并对设备进行调试，确保无误。
三、RTK仪操作流程1. 开机准备。
打开RTK仪的电源，并等待其启动。
在启动过程中，要注意RTK仪的显示屏上是否有异常信息。
如有异常，应及时处理；2. 设置工作模式。
根据工作需求，选择合适的工作模式。
常见的工作模式有基站模式和移动站模式，可根据具体工作要求进行选择，并进行相应设置；3. 建立基站。
如需进行差分定位，需在合适的位置建立基站。
基站的建立应选择地势较高、视野开阔、信号质量较好的位置。
在建立基站时，应根据RTK仪的使用说明进行操作，并确保测量数据的准确性；4. 操作RTK仪。
根据测量任务的需要，对RTK仪进行相应的操作。
主要包括：开始测量、记录数据、停止测量等。
在操作过程中，要特别注意RTK仪的显示屏上的信息，确保测量数据的准确性；5. 结束测量。
在测量完成后，及时结束测量工作，并保存测量数据。
保存数据时，应按照一定的命名规则进行，以方便后期的数据处理和分析。
四、注意事项1. 谨慎操作。
在进行RTK测量时，要谨慎操作，避免误操作导致测量数据不准确或设备损坏；2. 注意安全。
在实地操作时，要注意个人安全和设备安全。
避免跨越危险区域，防止设备受损；3. 维护设备。
定期对RTK仪进行保养和维护，确保其正常运行。
注意检查电池电量、存储容量、天线连接等方面；4. 存储数据。
及时将测量数据存储到可靠的存储介质中，以防数据丢失；5. 注意气候因素。
RTK工作操作步骤
RTK工作操作步骤RTK（Real-Time Kinematic）是一种实时动态差分技术，广泛应用于测量领域。
它通过接收卫星信号，利用差分技术进行测量和导航，精度可达到厘米级别。
下面是RTK工作操作步骤的详细介绍。
步骤一：选取测量基准站点RTK技术需要在一个已知准确位置的基准站点进行数据处理和差分计算，因此首先需要选择一个适合的基准站点。
基准站点应该满足以下条件：1.基准站点距离待测区域较近，以提高信号质量；2.基准站点处对卫星信号的接收条件较好，比如无高大建筑物等遮挡；3.基准站点应该尽可能稳定，避免由于基准站点问题引起的测量误差。
步骤二：设置和准备测量设备RTK测量设备主要包括基站设备和移动站设备（也称为机载设备）。
基站设备负责接收和处理卫星信号，生成差分数据；移动站设备通过无线信号接收基站发送的差分数据，实现实时测量。
在进行RTK测量之前，需要确保测量设备的设置正确并进行适当的校准。
具体操作包括：1.设定基准站点的位置信息，以便于发射差分数据；2.设置基站和移动站之间的无线通信参数；3.对设备进行精确定位和校准，比如进行天线校准、测量杆高度校准等。
步骤三：安装和设置基准站设备在选定的基准站点上，需要安装和设置基准站设备。
基准站设备主要包括天线、接收机和数据处理单元。
具体操作包括：1.安装天线：将接收天线正确安装在基准站点上，确保没有遮挡物，以获得良好的信号接收质量；2.连接设备：将接收机和数据处理单元正确连接；3.配置参数：对基准站设备进行相关参数配置，包括信号频率、波特率等，以确保设备正常工作。
步骤四：安装和设置移动站设备在待测区域内，需要安装和设置移动站设备。
移动站设备主要包括天线、接收机和数据处理单元。
具体操作包括：1.安装天线：将接收天线正确安装在移动站设备上，确保没有遮挡物，以获得良好的信号接收质量；2.连接设备：将接收机和数据处理单元正确连接；3.配置参数：对移动站设备进行相关参数配置，包括信号频率、波特率等，以确保设备正常工作。
rtk测量操作流程
rtk测量操作流程
RTK（实时动态）测量操作流程主要包括以下步骤：
1. 测前准备：进行项目立项、方案设计、施工设计、测绘资料收集整理、仪器检验和检定、踏勘、选点、埋石等步骤。
2. 基准站安装：找到控制点并架好三脚架和基座，对中整平。
安装GPS基
准站主机，开机并检查是否为外挂基准站，如果不是则设置为外挂基准站。
拧上天线连接头，把主机安装在基座上，拧紧螺丝。
连接电台，安装、连接电台发射天线，并在基准站旁边架设一个对中杆或三脚架，将两根连接好的棍式天线固定在对中杆或三脚架上，用天线电缆连接发射天线和电台，电台连接电源，然后开机。
最后，量取仪器高，在互为120度的3个方向上分
别量取1次仪器高，共3次，读取至毫米，取平均值。
3. 测中：作业队进驻，进行卫星状态预报，制定观测计划，进行作业调度及外业观测。
RTK仪器静态测量操作包括打开手薄的测量软件，点击配置→仪器设置→静态采集设置，设置静态记录点名、采集间隔、天线高、截止角和PDOP等参数。
设置完成后点击启动，主机开始采集静态数据。
记录仪器号、点名、仪器高和开始时间。
开机，确认为静态模式，主机开始搜星并卫星灯开始闪烁。
达到记录条件时，状态灯会按照设定好采样间隔闪烁，闪一下表示采集了一个历元。
请注意，这只是RTK测量的基本操作流程，实际操作中可能因设备型号和使用环境不同而有所差异。
在操作过程中遇到问题时，建议咨询专业技术人员或查看设备使用手册。
rtk测量仪器的使用流程
rtk测量仪器的使用流程RTK测量仪器的使用流程共分为以下几个步骤：准备工作、网络设置、测量配置、基站设置、数据采集、数据传输、数据处理和结束工作。
下面将对每个步骤进行详细说明。
一、准备工作1. 确认RTK测量仪器和相关配件的完好性，包括电池、天线、数据连接线等。
2. 选择一个开放、无遮挡、无干扰信号的位置进行测量。
3. 确认测量任务的具体要求，例如测量范围、测量精度等。
二、网络设置1. 打开RTK测量仪器的电源开关，等待仪器开机。
2. 进入仪器的设置菜单，在网络设置中选择正确的移动网络运营商。
3. 输入SIM卡的相关信息，包括APN、用户名和密码，并保存设置。
三、测量配置1. 进入RTK测量仪器的测量配置菜单。
2. 根据需要选择测量模式，常见的有静态测量、测量、RTK测量等。
3. 设置测量参数，如观测时间、观测间隔、数据采集频率等。
四、基站设置1. 搭建一个基站，可以选择一个已知坐标的位置作为参考点。
2. 将一个RTK测量仪器设置为基站模式，将其与基站连线，并保持相对稳定。
3. 基站设置完成后，转到移动测量站。
五、数据采集1. 将另一个RTK测量仪器设置为流动测量站。
2. 将测量仪器的天线与移动测量站相连，并确保信号稳定。
3. 启动测量仪器的数据采集功能，并进行测量。
六、数据传输1. 测量数据采集完毕后，将数据传输至计算机或存储设备。
2. 使用数据传输线将测量仪器与计算机相连，或使用内置的存储设备移动数据。
3. 确认数据传输完成，并进行备份。
七、数据处理1. 打开RTK测量数据处理软件，导入采集到的测量数据。
2. 进行数据编辑和处理，包括数据过滤、误差校正等。
3. 根据需要生成测量报告或导出处理后的数据。
八、结束工作1. 关闭RTK测量仪器的电源开关。
2. 清理测量现场，确保仪器和配件的完好性。
3. 存储和备份测量数据和相关文件。
以上即为RTK测量仪器使用流程的详细步骤。
在实际操作过程中，也应根据仪器的具体型号和厂家提供的使用说明进行操作。
RTK操作步骤
RTK操作步骤RTK（Real-Time Kinematic）即实时动态差分技术，是一种高精度的GPS定位技术。
下面是RTK操作的步骤：1.配置RTK基站：首先需要在一个合适的位置搭建RTK基站。
基站通常包括GPS接收器、天线和数据传输设备。
将GPS接收器连接到天线并放置在开阔的地方，确保没有遮挡物影响GPS信号接收。
然后使用数据传输设备将基站和用户设备连接起来。
2.收集观测数据：对于RTK定位，至少需要两个GPS接收器，一个用作基站，另一个用作移动设备。
在操作开始前，需要先收集基站和移动设备的观测数据。
分别记录基站和移动设备接收到的GPS信号数据，包括卫星编号、接收时间、载波相位等信息。
3.数据传输：基站和移动设备之间需要建立数据传输通道，以实现数据的实时传输。
常见的数据传输方式包括无线电传输、蜂窝网络传输、卫星通信等。
根据环境和需求，选择适合的数据传输方式，并确保数据传输的稳定性和可靠性。
4.差分处理：将基站和移动设备的观测数据进行差分处理，消除大气延迟和钟差等误差。
差分处理的核心是将基站观测数据作为参考数据，通过与移动设备接收到的GPS信号进行比较，计算出其相对于基站的精确位置。
5.实时定位：基于差分处理的结果，实时计算出移动设备的精确位置，并将结果显示在用户界面上。
实时定位的精度取决于基站和移动设备之间的距离，一般可达到几厘米至几分米的精度。
6.结果验证：对实时定位结果进行验证和评估。
使用其他精度较高的定位技术或通过地面控制点进行测量，来验证RTK定位的准确性和精度。
根据实际需求，可以进行进一步的数据处理和分析。
7.系统维护：对RTK系统进行常规维护和管理，包括设备检查、数据备份、系统升级等。
确保系统的稳定性和可靠性，并及时解决可能出现的故障和问题。
总结：RTK操作的步骤包括配置RTK基站、收集观测数据、数据传输、差分处理、实时定位、结果验证和系统维护。
每个步骤都需要仔细操作和管理，以确保RTK定位的精度和可靠性。

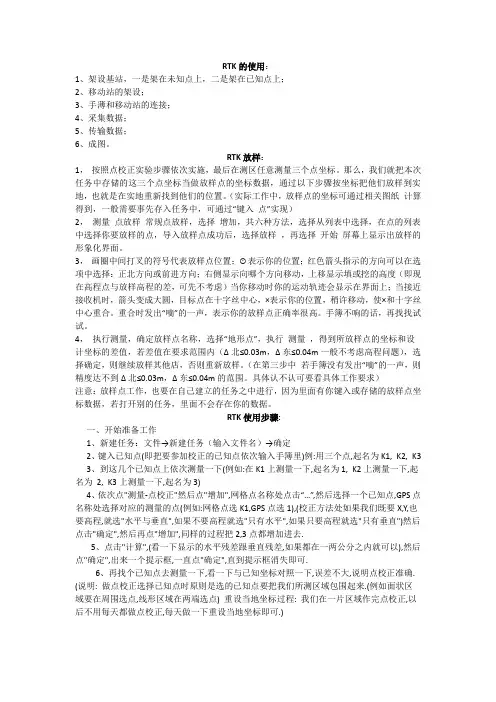

RTK使用方法及步骤大全
RTK的使用：1、架设基站，一是架在未知点上，二是架在已知点上；2、移动站的架设；3、手薄和移动站的连接；4、采集数据；5、传输数据；6、成图。
RTK放样：1，按照点校正实验步骤依次实施，最后在测区任意测量三个点坐标。
那么，我们就把本次任务中存储的这三个点坐标当做放样点的坐标数据，通过以下步骤按坐标把他们放样到实地，也就是在实地重新找到他们的位置。
（实际工作中，放样点的坐标可通过相关图纸计算得到，一般需要事先存入任务中，可通过“键入点”实现）2，测量点放样常规点放样，选择增加，共六种方法，选择从列表中选择，在点的列表中选择你要放样的点，导入放样点成功后，选择放样，再选择开始屏幕上显示出放样的形象化界面。
3，画圈中间打叉的符号代表放样点位置；⊙表示你的位置；红色箭头指示的方向可以在选项中选择：正北方向或前进方向；右侧显示向哪个方向移动，上移显示填或挖的高度（即现在高程点与放样高程的差，可先不考虑）当你移动时你的运动轨迹会显示在界面上；当接近接收机时，箭头变成大圆，目标点在十字丝中心，×表示你的位置，稍许移动，使×和十字丝中心重合。
重合时发出“嘀”的一声，表示你的放样点正确率很高。
手簿不响的话，再找找试试。
4，执行测量，确定放样点名称，选择“地形点”，执行测量，得到所放样点的坐标和设计坐标的差值，若差值在要求范围内（Δ北≤0.03m，Δ东≤0.04m一般不考虑高程问题），选择确定，则继续放样其他店，否则重新放样。
（在第三步中若手簿没有发出“嘀”的一声，则精度达不到Δ北≤0.03m，Δ东≤0.04m的范围。
具体认不认可要看具体工作要求）注意：放样点工作，也要在自己建立的任务之中进行，因为里面有你键入或存储的放样点坐标数据，若打开别的任务，里面不会存在你的数据。
RTK使用步骤:一、开始准备工作1、新建任务：文件→新建任务（输入文件名）→确定2、键入已知点(即把要参加校正的已知点依次输入手簿里)例:用三个点,起名为K1, K2, K33、到这几个已知点上依次测量一下(例如:在K1上测量一下,起名为1, K2上测量一下,起名为2, K3上测量一下,起名为3)4、依次点"测量-点校正"然后点"增加",网格点名称处点击“…”,然后选择一个已知点,GPS点名称处选择对应的测量的点(例如:网格点选K1,GPS点选1),(校正方法处如果我们既要X,Y,也要高程,就选"水平与垂直",如果不要高程就选"只有水平",如果只要高程就选"只有垂直")然后点击"确定",然后再点"增加",同样的过程把2,3点都增加进去.5、点击"计算",(看一下显示的水平残差跟垂直残差,如果都在一两公分之内就可以),然后点"确定",出来一个提示框,一直点"确定",直到提示框消失即可.6、再找个已知点去测量一下,看一下与已知坐标对照一下,误差不大,说明点校正准确. (说明: 做点校正选择已知点时原则是选的已知点要把我们所测区域包围起来.(例如面状区域要在周围选点,线形区域在两端选点) 重设当地坐标过程: 我们在一片区域作完点校正,以后不用每天都做点校正,每天做一下重设当地坐标即可.)重设当地坐标在我们一天或一上午的工作结束时我们自己在比较稳固的地方采一个点,例如:起名为L4, 然后我们就把仪器收了,(包括基站)下午或第二天我们再去L4上测量一下,起名为5. 步骤:1、依次点击"文件-元素管理器-点管理器"找到点5,然后选中5,然后点击细节,点一下"重设当地坐标",再点后面的"…",选择L4,然后点“确定”“确定"即可.2、退出"点元素管理器"继续进行测量工作.说明:做重设当地坐标时,如果已知点离我们工作结束地近,那我们就用已知点代替L4 ,而且用已知点的精度高.(说明：以上重置的过程中，如果开始工作的周围有已知点，就不用采集点L4了，L4可以用已知点来代替)全站仪的操作步骤分为四步一、仪器的安置；二、仪器整平；三、调焦照后视置零；四、照准目标测量或放样。
RTK工作操作步骤
RTK工作操作步骤RTK（实时动态准确度）是一种常见的全球定位系统（GPS）技术，它能提供更高的定位精度和精确度。
下面是RTK工作操作步骤的详细解释：1.准备工作：在进行RTK测量之前，需要进行一些准备工作，包括选择适当的RTK 设备（包括基站和测量设备），确保设备的电池充满电，并确保设备正常工作。
2.设置基站：首先，要选择一个适当的位置来设置基站。
理想的基站位置应该是高且开放的，以确保信号的畅通，并且应尽量远离可能干扰信号的物体。
将基站放在三脚架上，确保其稳定且不易受到外部干扰。
3.启动基站：打开基站设备，并将其连接到电源。
然后，选择合适的设置，如坐标系统和测量单位，并确保时区和时钟设置正确。
4.基站数据记录和广播：在基站开始工作之前，需要设置要记录的数据类型和间隔，并选择要通过无线电信号广播出去的数据。
这些数据通常包括位置信息、观测值和校正数据。
5.设置移动装置：接下来，需要设置移动装置，也称为移动接收机。
确保移动装置与基站在相同的坐标系统和测量单位下工作。
在启动移动装置之前，确保其连接到移动设备上的天线，并且移动设备的设置与基站相匹配。
6.配对基站和移动装置：在移动装置启动之前，需要确保其与基站正确配对。
这通常需要在移动装置的设置菜单中输入基站的IP地址和端口号，并确保连接是正常的。
7.开始RTK测量：确认基站和移动装置已准备就绪后，即可开始进行RTK测量。
这通常包括将移动装置放置在要测量的物体或区域附近，并等待信号稳定。
8.数据处理：在进行RTK测量期间，基站将实时测量数据传输到移动装置。
移动装置将这些数据与自身的测量数据进行比较，并使用差分校正数据来计算更准确的位置。
9.结束测量：在完成测量任务后，需要关闭基站和移动装置，并保存测量数据以备后续分析。
同时，还应检查设备的电池电量，并确保其已充满电以供下次使用。
10.数据后处理：在RTK测量结束后，可以进行进一步的数据处理和分析。
这可以包括将测量数据导入GIS软件或地图制作软件，以生成详细的地图或测量报告。
rtk测量仪器使用步骤
RTK测量仪器使用步骤1. 简介RTK（Real-Time Kinematic）测量仪器是一种用于地理测量和测量绝对位置的高精度全球定位系统（GPS）。
本文档将介绍RTK测量仪器的使用步骤和相关注意事项。
2. 准备工作在开始使用RTK测量仪器之前，需要确保以下准备工作已经完成：•确保RTK测量仪器已经正确连接至电源，并且电池已经充满。
•将天线正确连接至RTK仪器，确保良好的信号接收。
•选择一个开阔、无遮挡的位置作为基站，用于接收卫星信号。
•确保测量区域内没有高建筑物、树木或其他物体遮挡，以确保位置精度。
3. 步骤说明步骤1：启动RTK测量仪器•按下电源开关，启动RTK测量仪器。
•等待仪器进行自检，确保所有硬件都正常工作。
步骤2：设置基站•在RTK测量仪器菜单中选择“设置基站”选项。
•手动输入基站的经纬度信息。
•选择天线类型，并进行相应设置。
步骤3：设置测量模式•在RTK测量仪器菜单中选择“设置测量模式”选项。
•根据需要选择静态测量或动态测量模式。
•静态测量模式适用于需要高精度定位的场景，动态测量模式适用于移动测量的场景。
步骤4：开始测量•在RTK测量仪器菜单中选择“开始测量”选项。
•等待RTK测量仪器接收卫星信号并进行定位。
•在定位成功后，可以开始进行测量操作。
步骤5：记录数据•在RTK测量仪器菜单中选择“记录数据”选项。
•根据需要选择记录方式（例如连续记录、间断记录等）。
•开始记录数据后，RTK测量仪器将自动记录测量数据。
步骤6：测量结束和数据处理•在测量完成后，停止数据记录。
•将RTK测量仪器连接至计算机，通过数据连接线进行数据传输。
•使用专业的数据处理软件（如RTKPost）对测量数据进行处理和分析。
•导出处理后的数据，可以生成测量报告或进行进一步的研究。
4. 注意事项•在使用RTK测量仪器之前，务必认真阅读并理解使用手册中的安全操作和技术要求。
•在测量过程中，确保RTK测量仪器与电源的稳定连接，以免因电池耗尽而中断测量。
RTK详细操作步骤
RTK详细操作步骤RTK（Real Time Kinematic，实时动态差分定位）是一种高精度的定位技术，利用测站和参考站之间的差分数据来提高导航定位的精度。
下面是RTK详细的操作步骤：1.准备工作：-确保RTK测站、基站以及GNSS接收器的电源充足。
-检查RTK测站和基站的天线连接是否正确。
-在RTK测站和基站上设置好GNSS接收器的参数，例如频率、波特率等。
2.基站设置：-在合适的地理位置上设置基站，确保其能够稳定接收卫星信号。
-将基站的天线设置在建筑物或其他遮挡物较少的区域。
-在基站上设置好坐标参考系，例如WGS84-启动基站的GNSS接收器，并确保其能接收到足够的卫星信号。
3.测站设置：-在需要测量的位置上设置RTK测站。
-将测站的天线设置在与基站天线相同的高度，并确保其能接收到基站发出的信号。
-设置测站的GNSS接收器为RTK模式，并连接到基站的无线电透传设备。
4.数据连接：-确保基站和测站之间的无线电透传设备连接正常，并且能够相互通信。
-设置基站和测站的通信频率，确保它们能够互相传输数据。
5.启动RTK：-启动基站和测站的GNSS接收器，并确保它们能够接收到足够的卫星信号。
-在测站上选择基站作为差分信号源。
-等待一段时间，直到测站和基站建立起稳定的RTK差分连接。
6.数据处理：-基站接收到GNSS卫星信号后，通过无线电透传设备将数据传输给测站。
-测站将接收到的差分数据与自身的测量数据进行处理，从而得到更高精度的定位结果。
-基站和测站之间的数据传输过程中，可能会出现信号干扰或丢失，需要进行一些数据处理和滤波，以保证定位精度。
7.实时导航：-一旦RTK定位系统建立起来，测站就可以实时获取高精度的定位数据，并用于导航、测量或其他应用。
-可以通过RTK测站的显示屏或连接的电脑查看当前位置的坐标、速度和航向等信息。
8.项目结束：-当任务完成后，关闭测站和基站的GNSS接收器。
-断开基站和测站之间的无线数据连接，并拆除测站和基站的天线。
rtk 操作流程
rtk 操作流程RTK（Real-Time Kinematic）是一种高精度的全球定位系统，通过使用基准站和移动站之间的差分数据来实现厘米级的定位精度。
RTK技术在土地测量、建筑施工、农业和航空等领域有着广泛的应用。
RTK操作流程主要包括设置基准站、设置移动站、数据传输和数据处理四个步骤。
首先，设置基准站。
基准站是一个已知位置的GPS接收器，用于提供准确的参考数据。
在选择基准站位置时，应该考虑到其视野范围和遮挡物，以确保能够获得稳定的信号。
基准站需要连接到互联网，以便实时传输数据给移动站。
接着，设置移动站。
移动站是需要进行定位的GPS接收器，它通过接收基准站发送的差分数据来提高定位精度。
在设置移动站时，需要确保其与基准站之间有良好的信号连接，并进行一些校准和设置操作，以确保数据的准确性。
第三步是数据传输。
基准站将实时采集的GPS数据通过互联网传输给移动站，移动站接收到数据后进行处理，计算出自身的位置信息。
数据传输的稳定性和速度对RTK定位的精度和实时性有着重要的影响，因此需要确保网络连接的稳定性和速度。
最后一步是数据处理。
移动站接收到基准站发送的差分数据后，通过差分定位算法对数据进行处理，计算出自身的位置信息。
RTK技术通过比较基准站和移动站之间的差异来消除GPS信号误差，从而实现高精度的定位。
数据处理的准确性和速度对RTK定位的精度和实时性也有着重要的影响，因此需要选择合适的差分定位算法和进行适当的参数设置。
总的来说，RTK操作流程包括设置基准站、设置移动站、数据传输和数据处理四个步骤，通过这些步骤可以实现高精度的实时定位。
RTK技术在各种领域有着广泛的应用前景，可以提高工作效率和准确性，为各行业的发展带来更多的可能性。
rtk操作方法
rtk操作方法
【实用版】
目录
1.RTK 简介
2.RTK 操作方法
2.1 连接设备
2.2 设置参数
2.3 测量操作
2.4 数据处理
正文
RTK，全称为实时动态差分定位技术，是一种高精度全球定位系统（GPS）技术。
它通过计算接收到的 GPS 信号与基准站信号的差分，实现厘米级
的定位精度。
在测量、勘察等领域具有广泛的应用。
RTK 操作方法分为四个步骤：
一、连接设备
首先，需要将 RTK 接收机与基准站连接。
基准站通常是一个已知精
确位置的固定点，用于发射基准信号。
接收机需要安装在移动设备上，如无人机、测量仪器等。
连接成功后，接收机可以接收到基准站发射的差分信号。
二、设置参数
连接设备后，需要设置 RTK 接收机的相关参数。
这些参数包括基准
站坐标、接收机坐标、基准站发射的差分信号频率等。
设置好参数后，接
收机才能正确接收和处理差分信号。
三、测量操作
设置好参数后，可以开始进行 RTK 测量操作。
移动设备上的接收机会接收到基准站发射的差分信号，并通过计算接收到的信号与基准信号的差分，实现高精度定位。
在测量过程中，需要注意保持设备的稳定，避免因晃动等原因影响测量精度。
四、数据处理
测量完成后，需要对得到的数据进行处理。
这包括对原始数据进行平滑、去噪等操作，以提高数据的精度和可靠性。
数据处理完成后，可以得到最终的测量结果。
总之，RTK 操作方法包括连接设备、设置参数、测量操作和数据处理四个步骤。
rtk全部操作流程
rtk全部操作流程RTK全称为Real-Time Kinematic，是一种高精度的实时动态定位技术，广泛应用于测绘、农业、建筑等领域。
下面将介绍RTK的全部操作流程。
首先，进行RTK测量前需要准备一套RTK系统，包括基站和移动站两部分。
基站通常安装在已知位置的地面上，用于发送校正信号；移动站则携带在需要测量的设备上，接收基站发送的信号进行定位。
第二步是设置基站。
在合适的位置安装基站设备，确保其能够获得清晰的信号，并连接到电源和网络。
然后进行基站的初始化设置，包括设置基站的坐标、天线高度等参数。
第三步是设置移动站。
在需要测量的设备上安装移动站设备，确保其能够接收到基站发送的信号。
然后进行移动站的初始化设置，包括设置移动站的坐标、天线高度等参数。
第四步是进行测量。
在所有设备都设置好之后，开始进行实际的测量工作。
移动站会接收到基站发送的校正信号，根据这些信号进行实时动态定位，实现高精度的测量。
第五步是数据处理。
完成测量后，将测量数据传输到计算机或移动设备上进行处理。
通过专业的软件对数据进行处理，可以得到更精确的测量结果，并生成相应的报告或图表。
最后一步是结果分析和应用。
根据处理后的数据结果，进行进一步的分析和应用。
可以将测量结果用于地图制作、工程设计、农业管理等领域，为相关工作提供精确的定位信息。
总的来说，RTK的操作流程包括设置基站和移动站、进行测量、数据处理和结果分析等步骤。
通过这些步骤，可以实现高精度的实时动态定位，为各种领域的工作提供精确的定位信息和数据支持。
RTK仪器简单操作步骤
RTK仪器简单操作步骤RTK（Real-Time Kinematic）是一种全球导航卫星系统（GNSS）技术，用于实时定位、导航和测量，具有高精度和高速度的特点。
RTK仪器的操作步骤如下：步骤一：准备工作1.1检查RTK仪器的电源，确保电池充电充足，或连接到外部电源。
1.2确保RTK仪器的天线安装在合适的位置上，避免遮挡和电磁干扰。
1.3打开RTK仪器的电源，等待启动。
步骤二：设置基站2.1使用RTK仪器的显示屏上的菜单，选择“设置基站”功能。
2.2输入基站的坐标，或选择预先保存的基站坐标。
2.3设置基站的工作模式，通常是RTK测量模式。
2.4将基站设置为发送差分数据，以便移动站接收。
步骤三：设置移动站3.1使用RTK仪器的显示屏上的菜单，选择“设置移动站”功能。
3.2输入移动站的坐标，或选择预先保存的移动站坐标。
3.3设置移动站的工作模式，通常是RTK测量模式。
3.4设置移动站的数据通信方式，例如蓝牙或无线电连接。
3.5连接移动站的天线，确保天线安装在合适的位置上。
步骤四：进行测量4.1确保基站和移动站之间的差分数据连接正常。
4.2在RTK仪器上选择“开始测量”功能。
4.3移动站接收基站发出的差分数据，并进行实时定位和导航。
4.4观察RTK仪器的显示屏上的数据，包括坐标、高程、精度等信息。
4.5在测量过程中，根据需要进行坐标点的收集和记录。
4.6在测量完成后，选择“停止测量”功能，结束测量。
步骤五：数据处理和分析5.1将RTK仪器连接到计算机或移动设备，导出测量数据。
5.2使用专业测量软件进行数据处理和分析。
5.3检查测量数据的准确性和一致性。
5.4生成测量报告和图表，以及其他必要的输出结果。
步骤六：维护和保养6.1定期检查RTK仪器的天线、电缆和接头，确保其完好无损。
6.2定期校准和校验RTK仪器的测量精度。
6.3清洁RTK仪器的显示屏、键盘和外壳，避免灰尘和污渍影响操作。
6.4更新RTK仪器的软件和固件，以获得更好的性能和功能。
rtk操作步骤和方法
rtk操作步骤和方法
一。
1.1 准备工作。
咱得把RTK设备给准备好，检查仪器有没有损坏，电池电量够不够。
就像打仗前要检查武器一样，这可不能马虎。
还有，别忘了把相关的配件，比如天线、手簿啥的都带齐喽。
1.2 选好测量点。
找一个视野开阔、没有遮挡的地方当测量点，这可关系到测量的精度。
别找那种周围都是高楼大厦或者大树挡着的地儿，不然信号不好，就像手机在地下室没信号一样，那可就麻烦啦。
二。
2.1 安装设备。
把RTK的主机、天线啥的按照说明书正确安装好。
这就好比搭积木，得一步一步来，不能乱了套。
2.2 开机设置。
打开机器，进入设置界面，输入一些必要的参数，比如坐标系、测量精度要求等等。
这就像给汽车设定导航目的地一样，得告诉它咱要去哪儿，怎么去。
2.3 连接卫星。
等着设备连接卫星，这时候要有耐心，就像钓鱼等鱼儿上钩一样，别着急。
等连接成功了，会有提示的。
三。
3.1 开始测量。
一切准备就绪，就可以开始测量啦。
按照预定的路线或者测量点，一个一个地进行测量。
测量的时候要认真，别粗心大意，不然数据错了可就白忙活了。
3.2 数据记录。
每测量一个点，都要把数据准确地记录下来。
这数据可金贵着呢，就像宝贝一样，丢了可找不回来。
记录的时候要清晰、规范，方便后续的处理和分析。
RTK操作说难不难，说简单也不简单。
只要咱认真仔细，按照步骤来，就能顺顺利利地完成测量任务，得到准确可靠的数据。
rtk操作全流程
rtk操作全流程
RTK（Real-Time Kinematic）是一种实时动态定位技术，通过使用GPS卫星信号和地面基站信号来提高定位精度。
RTK操作全流程包括设置基站、设置移动站、数据传输、数据处理和结果验证等步骤。
首先，设置基站是RTK操作的第一步。
基站是一个固定在地面上的GPS接收器，用于接收卫星信号并发送校正数据给移动站。
在设置基站时，需要选择一个位置开阔、视野良好的地点，确保能够接收到足够的卫星信号。
接着，设置移动站。
移动站是一个携带式的GPS接收器，用于接收基站发送的校正数据并计算自身的位置。
在设置移动站时，需要确保移动站与基站之间的通信畅通，以便实时传输数据。
数据传输是RTK操作中至关重要的一步。
基站和移动站之间的数据传输通常通过无线电波或者互联网进行。
确保数据传输的稳定性和及时性对于定位精度至关重要。
数据处理是RTK操作中的核心步骤。
在接收到基站发送的校正数据后，移动站会利用这些数据对自身的位置进行校正，从而提高定位精度。
数据处理的过程需要依赖专业的软件和算法，确保计算结果的准确性。
最后，结果验证是RTK操作的最后一步。
在完成数据处理后，需要对定位结果进行验证，确保其符合实际情况。
可以通过与地图数据进行对比或者进行实地验证来确认定位结果的准确性。
总的来说，RTK操作全流程包括设置基站、设置移动站、数据传输、数据处理和结果验证等多个步骤。
通过严格按照流程操作，可以提高定位精度，满足各种测量和导航需求。
RTK详细操作步骤
RTK详细操作步骤RTK（Real-Time Kinematic）是一种实时动态差分技术，它通过同时接收基站和移动接收器的GPS信号，利用差分计算的原理，提供高精度的测量结果。
下面是RTK的详细操作步骤。
1.设置基站：-首先，确定需要进行基站设置的位置，并确保该位置能够获得清晰的GPS信号。
-将GPS接收器放置在所选位置，并确保其能够稳定地接收GPS信号。
-打开GPS接收器，并进入基站设置菜单。
-在基站设置菜单中，选择设置基站的选项，并按照系统要求输入相应的参数，如基站的坐标等。
-设置完成后，保存设置并关闭GPS接收器。
2.设置移动接收器：-将移动接收器放置在需要测量的位置，并确保其能够稳定地接收GPS信号。
-打开移动接收器，并进入RTK模式设置菜单。
-在RTK模式设置菜单中，选择RTK测量的选项，并按照系统要求输入基站的位置参数等。
-设置完成后，保存设置并关闭移动接收器。
3.配置数据通信：-将基站和移动接收器通过数据通信设备（如蓝牙或电缆连接）连接起来。
-配置通信端口和通信参数，使基站和移动接收器能够相互通信。
-检查通信连接是否正常，并确保基站和移动接收器之间能够传输数据。
4.开始RTK测量：-打开基站和移动接收器，并确保两者已经建立了数据通信连接。
-等待一段时间，让基站和移动接收器之间建立RTK测量的连接。
-在移动接收器上选择开始RTK测量的选项，并开始实时测量。
-移动接收器将接收到基站发送的差分数据，并利用这些差分数据进行实时动态定位。
5.数据记录和处理：-在移动接收器上设置数据记录的参数，如数据存储位置、数据采样率等。
-如果需要，在测量过程中进行数据质量评估，以确保获得高精度的测量结果。
-结束RTK测量后，将数据从移动接收器中导出，并进行进一步的处理和分析。
-使用专业的测量处理软件对导出的数据进行差分计算和精度评估，并生成最终的测量结果。
总结：RTK是一种实时动态差分测量技术，通过同时接收基站和移动接收器的GPS信号，利用差分计算的原理，提供高精度的测量结果。
RTK简易操作步骤
RTK简易操作步骤RTK（Real Time Kinematic）是一种高精度测量和定位技术，可以实现厘米级的测量精度。
它通过使用参考站和移动站之间的差分信号进行测量，可以用于地质勘探、测量绘图、导航等需要高精度定位的应用领域。
以下是RTK简易操作步骤的详细说明。
第一步：设置基准站1.选择一个合适的基准站位置，通常基准站的位置应该尽量稳定和固定。
2.使用一个专业的GPS接收器设置基准站。
确保基准站的GPS接收器与电源连接并开机。
3.将基准站放置在一个开阔的空地上，以便接收到尽可能多的卫星信号。
第二步：设置移动站1.在移动站位置上安装一个GPS接收器，确保它与电源连接并开机。
2.将移动站放置在一个开阔的空地上，以便接收到尽可能多的卫星信号。
3.使用移动站的GPS接收器与基准站的GPS接收器进行通信。
确保两个接收器之间建立了连接。
第三步：进行观测和记录1.在移动站上选择正确的观测模式。
通常有静态、快速静态、动态等模式可供选择，具体根据实际测量需求选择合适的模式。
2.开始进行观测，移动站会接收到基准站发出的差分信号进行计算。
3.观测一段时间后，停止观测，并将观测数据以文件的方式保存下来。
第四步：处理观测数据1.使用专业的数据处理软件对观测数据进行处理。
这些软件可以将观测数据与基准站的数据进行对照，以计算出移动站的位置。
2.软件通常会提供详细的数据处理步骤和参数设置，根据软件的指导进行操作。
3.处理完成后，软件会生成测量结果报告。
这个报告包含了移动站的坐标、观测误差等详细信息。
第五步：验证测量结果1.将生成的测量结果与实际情况进行验证。
可以使用其他测量方法对测量区域进行再次扫描，以比较结果的准确性。
2.如果测量结果不符合预期，可以重新执行观测和处理步骤，或者对观测参数进行调整。
总结：RTK技术可以实现高精度的定位和测量，但操作需要一定的专业知识和技能。
以上是RTK简易操作步骤的详细说明，希望能对初学者提供一些帮助。
rtk操作方法范文
rtk操作方法范文RTK（Real-Time Kinematic）是一种高精度的GPS定位技术，可以提供亚米级或更高的定位精度。
RTK操作方法如下：1.设置基站RTK系统中，需要设置一个基站作为参考点，测量其精确位置并将其传输给移动站点。
基站的位置可以通过专业的测量设备来测量，确保基站的位置准确无误。
2.安装基站设备将基站设备安装在合适的位置上，例如高楼或者山上，以确保其有良好的视线范围，可以接收到卫星信号。
3.设置基站参数通过基站设备的设置菜单，将基站参数设置为适当的数值。
参数包括卫星系统（例如GPS、GLONASS等）的选择、测量频率、基站坐标等。
4.启动基站启动基站设备，开始接收卫星信号并进行定位测量。
在测量过程中，基站会记录下接收到的卫星信号数据，并计算出基站的精确位置。
5.设置移动站在需要进行高精度定位的移动站点上设置移动站设备。
移动站设备需要与基站设备进行通信，接收基站传输过来的数据。
6.启动移动站启动移动站设备，开始接收基站传输过来的数据并进行定位计算。
移动站设备会将接收到的卫星信号数据与基站的数据进行联合计算，从而实现高精度的RTK定位。
7.监测定位精度在移动站设备上可以监测到当前的定位精度，通常以米为单位。
当精度达到要求时，可以开始进行实际的测量工作。
8.进行测量根据需要，移动站设备可以配备各种测量设备，例如测距仪、测速仪等。
通过与RTK定位的结合，可以实现高精度的测量工作。
9.数据传输移动站设备可以将测量数据通过无线网络或者其他方式传输给计算机或者数据收集器进行处理和记录。
传输过程中需要保持数据的完整性和准确性。
10.数据处理通过专业的数据处理软件，对测量数据进行处理和分析。
可以根据需要生成报告、绘制图表等，为后续工作提供参考和依据。
总结：RTK操作方法是通过设置基站和移动站，并进行数据传输和处理，实现高精度的GPS定位和测量工作。
这种技术可以应用于土地测量、建筑工程、资源勘探等领域，提供了精确和可靠的数据支持。
RTK工作操作步骤
RTK工作操作步骤1、新建项目在“项目”中新建号项目，设好项目名。
2、设置坐标系统在“参数”模块中选择“坐标系统”，在“椭球”选项中，“源椭球”默认为WGS-84，“当地椭球”是根据已知点的坐标来选择，已知点是北京-54就选北京-54，如国家80（西安80）就选国家-80。
在“投影”选项中，“投影方法”一般选择高斯自定义，在“中央子午线”修改中央子午线，以测区的中间子午线为准（尽可能），修改好点击“保存”，退出。
（注：假如不知道中央子午线是多少，在“gps”模块中首先连接上gps，然后点击“接收机信息”——“位置信息”，查看当地中央子午线）。
3、设置基准站在“gps”模块中，“连接gps”，选择基准站的机身号，点击连接。
连接上以后，进入“基准站设置”，在位置“选项”中，点击“平滑”，采集基准站坐标，在“数据链”中选择数据链类型,如果使用的是电台，选择“外部数据链”。
在“其它”选项中，‘差分模式’选择‘RTK’，‘电文格式’主要选择‘CMR’或‘RTCM(3.0)’,确保基准站和移动站的电文格式一样，否则移动站接受不到基站站发射的信息。
设好后点击“确定”，断开gps。
（如果使用的是手机卡，则选择“内置网络”，运行商为“CMNET”,“服务器IP”则点击旁边的“文件”，选择“中海达1”，打上钩退出，端口为“9000”，网络选择“ZHD”,分组号为任意7位数，小组号为小于255的任意3位数。
）4、设置移动站连接gps，选择移动站的机身号，连接上移动站，在“设置移动站”中，在“数据链”选项中，如果使用的是电台，选择“内置电台”，选好“频道”，频道确保和中继电台上面显示的电台频道一致。
在“其他”中，“差分电文格式”选择基准站中设置的电文格式，比如“CMR”或“RTCM（3.0）”。
5、求参数到已知控制点采集已知点的源坐标，采集完已知点的源坐标以后，进行参数计算。
点击“参数”模块，点击“参数计算”，“计算类型”一般选择“四参数+高程拟合”，点击左下角的“添加”，“源点”是采集的原始坐标，在“记录点库”中选取，目标坐标为对应点的已知坐标，直接输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RTK工作操作步骤1、新建项目在“项目”中新建号项目，设好项目名。
2、设置坐标系统在“参数”模块中选择“坐标系统”，在“椭球”选项中，“源椭球”默认为WGS-84，“当地椭球”是根据已知点的坐标来选择，已知点是北京-54就选北京-54，如国家80（西安80）就选国家-80。
在“投影”选项中，“投影方法”一般选择高斯自定义，在“中央子午线”修改中央子午线，以测区的中间子午线为准（尽可能），修改好点击“保存”，退出。
（注：假如不知道中央子午线是多少，在“gps”模块中首先连接上gps，然后点击“接收机信息”——“位置信息”，查看当地中央子午线）。
3、设置基准站在“gps”模块中，“连接gps”，选择基准站的机身号，点击连接。
连接上以后，进入“基准站设置”，在位置“选项”中，点击“平滑”，采集基准站坐标，在“数据链”中选择数据链类型,如果使用的是电台，选择“外部数据链”。
在“其它”选项中，‘差分模式’选择‘RTK’，‘电文格式’主要选择‘CMR’或‘RTCM(3.0)’,确保基准站和移动站的电文格式一样，否则移动站接受不到基站站发射的信息。
设好后点击“确定”，断开gps。
（如果使用的是手机卡，则选择“内置网络”，运行商为“CMNET”,“服务器IP”则点击旁边的“文件”，选择“中海达1”，打上钩退出，端口为“9000”，网络选择“ZHD”,分组号为任意7位数，小组号为小于255的任意3位数。
）4、设置移动站连接gps，选择移动站的机身号，连接上移动站，在“设置移动站”中，在“数据链”选项中，如果使用的是电台，选择“内置电台”，选好“频道”，频道确保和中继电台上面显示的电台频道一致。
在“其他”中，“差分电文格式”选择基准站中设置的电文格式，比如“CMR”或“RTCM（3.0）”。
5、求参数到已知控制点采集已知点的源坐标，采集完已知点的源坐标以后，进行参数计算。
点击“参数”模块，点击“参数计算”，“计算类型”一般选择“四参数+高程拟合”，点击左下角的“添加”，“源点”是采集的原始坐标，在“记录点库”中选取，目标坐标为对应点的已知坐标，直接输入。
重复改步骤，知道添加完所有的控制点，然后点击“解算”。
“四参数结果”中，“旋转”接近0，缩放接近于1。
平面残差一般在2CM以内，高程残差一般在5CM以内，如果没问题，直接点击“应用”，然后点击“保存”跳出的对话框都是点击“OK”或者是“是”，退出后，回到“测量”模块。
（注：“四参数+高程拟合”至少需要两个或两个以上点，基准站可以随便架设，一般不架设在已知点上。
七参数至少需要三个或三个以上已知点，基准站要架设在已知点上。
）6、点放样点击左上角下拉菜单，进入点放样界面（如下图）（注：需详细了解各图标含义请参照第九章：符号释义）。
点放样下一点/里程/横断面从图上选点放样参考线打开参考线关闭在点放样界面直接点击,进入选点界面,点放样提供三种方式进行点的定义： 1、直接输入 2、从坐标库选择 3、从图形上选择（也可以直接点击从图上选点放样）。
进行点放样时，只需点击软件会自动提取出放样点库的坐标进行放样。
1、直接输入2、坐标库选点放样指示：向北、向西为零表示已到达放样点，高差表示放样点和当前点的高程差值当前放样点名Pt 13、图上选点参考线打开参考线打开：(如右上图) 打开参考线时，软件会自动绘制一条虚线，连接当前点和放样点，并作为参考线，之后在软件界面下方会显示当前点离放样点的距离、高差信息以及当前点离参考线的垂距7、线放样线放样是简单的局部线形放样工具,软件提供三种基本线形的放样:直线、圆弧、缓和曲线，直线定义可以是两点定线或者一点加方位角;圆弧和缓和曲线的定义使用的是统一曲线元模型。
注：为了统一概念,我们认为一条线段的放样就是一条线路的放样，放样的每一个点,其位置都是由里程作为唯一索引。
通常线放样首先需：选择线型点击左下角定义线段数据/调入道路数据文件，弹出右下图，共包括三种线型：分别为直线、圆弧、缓和曲线，下面就每种线型分别介绍。
线放样定义线段数据定义线型（以直线为例）点击右上图【直线】按钮，进入直线参数定义菜单，定义直线，软件提供了两种方式,分别为“两点定线”和“一点+方位角”，如果选择“两点定线”，需点击【点库】，从点库中提取两个点坐标，输入起点里程；如果选择“一点+方位角”，则只需要从点库中提取出一点的坐标，输入直线的方位角以及起点里程，点击【√】确定。
定义直线点击下一点/里程，输入待放样点的里程（如下图）其中里程、边距会根据增量自动累加，点击【√】进入放样界面。
计算放样点位置,输入里程数(若有必要,可计算边桩)，界面中的“向左”“向右”符号可帮助快速调整里程数的, 单位调整量就是增量，这些数据是记录在全局变量的,每次进入界面,软件会自动计算一个里程/边桩给作为默认,以节省时间。
例如要每隔10米放样一个桩,那么将增量设置为10，开始放样点的里程是“1850”,结束第一点的放样后,再次进入这个界面,软件会自动计算里程为“1860”，直接点击确认即可进行后继放样工作。
里程：当前放样点的里程。
边距：面向里程递增方向，当前点离定义线段的垂线的距离。
增量：每进入一次菜单，里程的增加值。
选择放样点手动增加里程，每点击一次“里程”自动增加一个“增量”手动增加边距，每点击一次“边距”自动增加一个“增量”“边距”一般在道路边桩时使用，“边距”：选择“左”或“右”分别代表线路的左边和右边，输入中线到边线的距离，增量为零，即可放样特定里程的边桩线放样如上图，根据图上的放样提示，放样出指定里程点，放样过程就是当前点(三角形标志)到目标点(圆形加十字标志)的靠近过程。
注：另外,还可以打开实时里程功能,软件会把当前位置点投影到线路上,显示投影点的里程数,这样有利于判断行走方向。
为了指引到达目的地;软件绘制了一条连接线,只要保证当前行走方向与该连接线重合,即可保证行走方向正确。
同时,下方还有一些指引文字，对于某些方位感较强,或者指向明确的地区,可以软件下方的放样指示指引。
注:三角符号是当前点位置及其速度方向,圆形标志是目标点，虚线是连接当前点和目标点的线,只要使得行走方向与连接线相重合,就可以保证放样行走方向是正确的,如此便可以方便的找到目标点，下面的信息栏是放样提示信息，提示行走方向及垂直方向上的差值。
若打开了实时里程功能,则会在图幅的左上角显示当前里程,并且绘制其与当前点的连接线,在线路上绘制一个小圆点标明其投影位置，实时里程也用于判断是否行走的方向正确(比较实时里程数和放样点里程相同,及其增加方向)。
当前放样点的里程K0+10.00实时里程显示、实时显示当前点到线段的垂距靠近放样点提示[达到预设的提示范围内] 放样成功提示 [达到设置的放样精度] 注：也可以在配置中打开放样声音提示：当到达预设提示范围和到达放样精度时，手簿会发出不同的提示音对进行提示。
定义圆弧、缓和曲线：点击定义线段数据/调入道路数据文件，选择圆弧或缓或曲线也可定义相应的线型，只需要下一点/里程/横断面，输入待放样点的里程（如下图）其中里程、边距会根据增量自动累加，点击【√】进入即可放样界面，定义好线型后放样功能和直线类似。
定义圆弧定义缓和曲线圆弧起点：可从坐标点库提取，点击坐标点库，从坐标点库中选择相应的点。
起点方位角：指起点的切线的方位角。
半径：指圆弧的半径。
起点里程：一般为数值，如果施工图上显示为：“10+256.1”则起点里程应该输成10256.1。
线元长：指圆弧的长度。
偏转方向：顺着圆弧前进的方向，向左为左偏，向右为右偏。
缓和曲线起点半径：缓和曲线起始点的半径，勾上“∞”表示直线。
终点半径：缓和曲线终点的半径，勾上“∞”表示直线。
8、导出数据在“测量”模块中，点击“记录点库”，进入记录点库的界面后，点击右下角的图标，进入“导出记录点库”界面，在“格式”上面的空白处点击一下，首先输入文件名称，然后再选择您所需要的格式类型，点击“确定”。
用手簿数据线连接手簿以及电脑，连上以后，在我的电脑\移动设备\NandFlash\Project\Road\项目名\points的路径下拷出保存好的文件。
关于基准站摆设的不同情况1、假如一个工程，当天就能完成（就是可以不收基准站），基准站可以随意架设，不需要对中整平，就按照上面的1~5步来操作。
2、假如一个工程一天完成不了（基准站不得不收），这种情况下，有两种方法：（1）先在摆基准站的位置作一个近期不容易破坏十字叉的标志，把基准站安装在三脚架上且对中整平，其余操作按照上面的1~5步来操作，只是在基准站设置時，需要量取仪器的斜高输入手簿中。
第二天把基准站摆回做好标志的点，对中整平，开机，连接上基准站，量取仪器的斜高输入，然后确定就可以了，不需要也不能平滑基准站坐标。
这种情况不需要点校验。
（2）基准站可以随意架设，不需要对中整平，然后按照上面的1~5步来操作，第二天基站也是随意架设，这时候需要把基站开机以后（不需要连接基准站了），然后用手簿连接上移动站，拿着移动站到一个已知点进行点校验，点击“参数”模块，然后在其左上角的下拉菜单中选择点校验，点击平滑，然后把该点的已知坐标在下方输入，然后点击“计算”，跳到“结果”界面，点叉退出即可，然后回到测量界面进行工作。
3、假如作业范围不是很大，比如说就在一个镇或一个县城区域，在单位上面做一个固定杆，以后基准站都摆在固定杆上。
这种情况下，按照上面1~5步来操作，在基准站设置的天线高里随便设一个常数，比如1.00(其它任何数都可以，只是为了方便记忆)，以后假如到了其它地方新建了其它的项目了，天线高可能会改变。
回来后，把基准站摆回原来的位置，选择回对应的项目，用手簿连接上基准站后，进行基准站设置，在“位置”选项中，点击“点库”，在控制点库中调出原先采的基准站坐标（切记不可以进行平滑），注意一下天线高和原先的有没有一致，没有就改回来。
然后点击确定即可！。
