综合布线测试技术
综合布线测试规范
综合布线测试规范1. 引言本文档旨在制定综合布线测试规范，以确保布线系统的有效性和可靠性。
本规范适用于所有涉及综合布线的测试过程。
2. 目标综合布线测试的主要目标如下：- 确保综合布线系统符合相关行业标准和规范；- 确保综合布线系统在安装后能够稳定地运行；- 提供确定综合布线系统潜在问题的方法；- 确保综合布线系统的可扩展性和可维护性。
3. 测试准备在进行综合布线测试之前，应完成以下准备工作：- 定义测试的范围和目标；- 清理测试区域，确保没有阻碍测试的障碍物；- 准备必要的测试设备和工具。
4. 测试过程综合布线测试过程包括以下步骤：4.1 可视检查首先进行可视检查，目的是确保布线系统的外观和安装符合要求。
在可视检查中，应关注以下方面：- 布线系统的布线路径是否符合设计要求；- 布线系统的标识是否清晰可见；- 布线系统的安装是否牢固；- 布线系统的防火措施是否有效。
4.2 功能测试接下来进行功能测试，以验证布线系统的各项功能是否正常。
功能测试包括以下内容：- 随机选择若干个终端设备进行连接测试，确保设备之间能够正常通信；- 测试网络连接速度和稳定性，确保网络性能符合要求；- 测试电话和音频系统的正常工作。
4.3 性能测试在性能测试中，对布线系统的性能进行评估，以确保其满足性能要求。
性能测试包括以下方面：- 测试布线系统的带宽和传输速率；- 测试布线系统在高负载情况下的稳定性和鲁棒性；- 测试布线系统在长时间运行时的可靠性。
4.4 文件和记录测试完成后，应及时记录测试结果和相关信息。
包括以下内容：- 测试日期和时间；- 测试人员的姓名和联系方式；- 测试范围和目标；- 可视检查和功能测试的结果；- 性能测试的结果；- 发现的问题和解决方法。
5. 结论综合布线测试是确保布线系统正常运行的重要步骤。
通过遵循本规范的要求，可以提高综合布线系统的可靠性和性能，并及时发现和解决潜在问题。
测试完成后，应及时整理测试记录，并对测试结果进行评估和总结。
综合布线测试实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。
通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。
二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。
2. 根据实验要求，搭建测试网络。
3. 检查设备是否正常工作。
- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。
2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。
2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 测试结果分析1. 分析测试结果，找出存在的问题。
2. 对比设计要求，分析问题产生的原因。
3. 提出改进措施，确保布线系统正常运行。
三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。
- 电阻：10条线缆电阻均在标准范围内。
- 长度：10条线缆长度均在设计要求范围内。
- 传输延迟：10条线缆传输延迟均在标准范围内。
- 衰减：10条线缆衰减均在标准范围内。
- 串扰：10条线缆串扰均在标准范围内。
- 结论：双绞线测试结果合格，满足设计要求。
2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。
- 连接损耗：5条光纤连接损耗均在设计要求范围内。
综合布线工程10综合布线系统的测试方案
六类系统标准要求在0～250整个频段上和整个长度上有一致的测试指标要求。六类系统标准要求全线产品都要达到六类性能指标要求，包括模块、配线架、跳线和线缆等组成部件。六类系统标准提供了对1～250 MHz频率范围内实验室和现场测试程序两种方式以检验实际性能。新的六类标准对100 Ω平衡双绞电缆、连接硬件、跳线、通道和永久链路作了详细的要求。六类标准还包括提高电磁兼容性时对线缆和连接硬件的平衡建议。
10.3 测试参数
接线图； 长度测量； 近端串扰(NEXT)； 累加功率NEXT(Power Sum NEXT，PSNEXT)； 衰减量(Attenuation)； 衰减对串扰比(Attenuation Crosstalk Rate，ACR)；
远端串扰(FEXT)及等电平远端串扰(ELFEXT)； 传播延迟(Propagation Delay)； 延迟差异(Delay Skew)； 结构化回损及回损； 频带宽； 特性阻抗(Impedance)； 直流环路电阻； 杂讯。
10.3.10 结构化回损(SRL)
结构化回损(Structural Return Loss，SRL)所测量的是电缆阻抗的一致性。由于电缆的结构无法完全一致，因此会引起阻抗发生少量变化。阻抗的变化会使信号产生损耗。结构化回损与电缆的设计及制造有关，而不像NEXT一样常受到施工质量的影响。SRL以dB表示，其值越高越好。
链路测试模型
信道测试模型
2 布线接线图(Wire Map)规定
接线图用于验证线对连接是否正确。接线图必须遵照EIA/TIA568A或568B的定义(从信号角度讲这两种标准没有区别，惟一不同的是线的颜色标记不同)。接线图测试不仅仅是一个简单的逻辑连接测试，而是要确认链路的一端一个针与另一端相应针的连接。此外，接线图还要确认链路导线的线对是否正确，判断是否有开路、短路、反向、交错和串对五种情况出现。

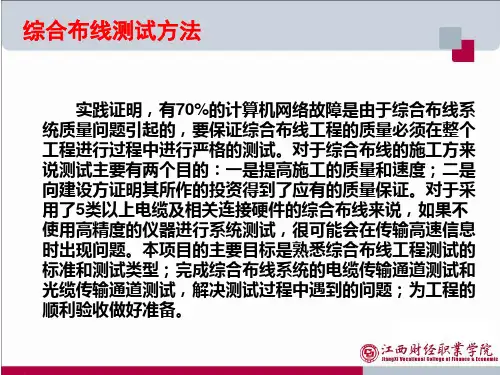

综合布线测试方法
2. 测试仪的使用 （1）DTX-1800电缆分析仪功能特性 ） 电缆分析仪功能特性 （2）DTX-1800电缆分析仪的操作界面 ） 电缆分析仪的操作界面 测试仪操作界面 智能远端操作界面 （3）双绞线认证测试 ） ① 基准设置 连接永久链路及信道适配器。 连接永久链路及信道适配器。 将测试仪旋转开关转至“ 将测试仪旋转开关转至“SPECIAL FUNCTIONS（特 （ 殊功能） 并开启智能远端。 殊功能）”，并开启智能远端。 选中设置基准；然后按“ 选中设置基准；然后按“Enter”键。如果同时连接了光 键 缆模块及铜缆适配器，接下来选择链路接口适配器。 缆模块及铜缆适配器，接下来选择链路接口适配器。 按“TEST”键。 键
② 线缆类型及相关测试参数的设置 在用测试仪测试之前，需要选择测试依据的标准（北美、 在用测试仪测试之前，需要选择测试依据的标准（北美、 国际或欧洲标准等）、选择测试链路类型（基本链路、 ）、选择测试链路类型 国际或欧洲标准等）、选择测试链路类型（基本链路、永久 链路、信道）、选择线缆类型（ 类 ）、选择线缆类型 链路、信道）、选择线缆类型（3类、5类、5e类、6类双绞 类 类 类双绞 还是多模光纤或单模光纤）。 ）。同时还需要对测试时的相 线，还是多模光纤或单模光纤）。同时还需要对测试时的相 关参数（如测试极限、 关参数（如测试极限、NVP、插座配置等）进行设置。 、插座配置等）进行设置。 ③ 连接被测线路
3. 测试报告 （1）测试报告的生成 ） 使用LinkWare电缆测试管理软件管理测试数据并生成 使用 电缆测试管理软件管理测试数据并生成 测试报告的操作步骤为： 测试报告的操作步骤为： 安装LinkWare电缆测试管理软件。 电缆测试管理软件。 ① 安装 电缆测试管理软件 测试仪通过RS-232串行接口或 串行接口或USB接口与 相连 接口与PC相连 ② Fluke测试仪通过 测试仪通过 串行接口或 接口与 导入测试仪中的测试数据，例如要导入DTX-1800电缆分 ③ 导入测试仪中的测试数据，例如要导入 电缆分 析仪中存储的测试数据，则在LinkWare软件窗口中，选择 软件窗口中， 析仪中存储的测试数据，则在 软件窗口中 【File】→【Import from】菜单中的【DTX】 【 】菜单中的【 CableAnalyzer】命令 】 导入数据后，可以双击某测试数据记录， ④ 导入数据后，可以双击某测试数据记录，查看该测试数 据的情况 ⑤ 生成测试报告 测试报告有两种文件格式： 测试报告有两种文件格式：ASCII文本文件格式和 文本文件格式和 Acrobat Reader的.PDF格式。 格式。 的 格式
综合布线系统测试
8
精选ppt
16.2 验证测试仪表
4、FLUKE620 是一种单端电缆测试仪，进行电缆测试时不需在电缆 的另外一端连接远端单元即可进行电缆的通断、距离、 串绕等测试
9
精选ppt
16.3 认证测试标准
以TIA/EIA为例 1. 1995年:TSB—67
定义了现场测试用的两种测试链路结构。 定义了3、4、5类链路需要测试的传输技术参数
Wire Map接线图(开路/短路/错对/串绕) Length长度 Insertion Lose插入损耗/Attenuation衰减 NEXT PS NEXT Return Loss ACR EL FEXT PS ELFEXT Propagation Delay Delay Skew
2 认证测试 认证测试又称为验收测试，是所有测试工作中最重 要的环节，是在工程验收时对布线系统的全面检验， 是评价综合布线工程质量的科学手段。
4
精选ppt
16.1 测试类型
2 认证测试 认证测试分为自我认证测试和第三方认证测试 自我认证测试
➢ 自我认证测试由施工方自行组织，按照设计所要达到的 标准对工程所有链路进行测试，确保每一条链路都符合 标准要求。
35
精选ppt
Insertion Lose插入损耗/Attenuation衰减
能量有损失
36
精选ppt
衰减是频率的函数
标准极限值 衰减实测结果
37
精选ppt
衰减故障的原因
原因
电缆材料的电气特性和结构 不恰当的端接 阻抗不匹配的反射 电缆过长 温度
影响
过量衰减会使电缆链路传输数据不可靠30ຫໍສະໝຸດ 精选ppt长度Length
时域反射TDR
综合布线工程测试技术讲座
（6）生成测试报告。由于DTX系列仪表支持数字信号处 理技术，通过傅立叶的反变换及变换，将频域信号转变成时 域信号，从时域切除100m线两端端接的强干扰信号后，重 新转换成频域曲线。从而精确的完成了标准测试，鉴定线缆 的2019性-5-能29 。
（1）设备校准。使用仪器自带的校准模块 校准主机和远端，消除测试仪器之间的误差。
（2）接入专用线缆测试适配器。在主机和 远端上分别插入LABA MN模块。
2019-5-29
（3）接入被测线缆如图所示。
（4） 选取测试标准。在主机中选取专用于双绞线的专 用测试标准，以6A线为例，选取TIA Cat.6A cable 100m （LA）。
测试目的
在综合布线系统工程实施过程中，线缆、铜缆、光缆和接 插件以及相应配套的产品一般是施工方和用户共同选定的，但 即使这些线缆和接插件都满足ISO11801、EIA/TIA568B、 TSB-67等标准，产品均通过了UL认证，由于设计和实施过程 中是将这些线缆和接插件有机地结合在一起的，这些因素成为 影响计算机网络连接可靠性的“串联”因子，而整个工程过程 中也加入了大量的人为因素，这样必将对整个系统在诸如连接 正确性、接续可靠性、短路、开路、信号衰减、近端串扰 (NEXT)、突发性干扰、误码率及整体性能等方面产生很大的 影响。
现批准《综合布线系统工程验收规范 》为国家标准，编号为GB 50312-2019， 自2019 年10 月1 日起实施。 其中，有许多条文都是强制性条文，必须 严格执行。原《建筑与建筑群综合布线系 统工程验收规范》 GB/T 50312-2000 同时废止。
2019-5-29
综合布线系统测试汇总
接线图Wire Map
正确 开路(open) 短路(short) 错对(cross) 反接(reverse) 串绕(split) 其它...
正确接线
T568A
4
4
5
5
T568B
开路
短路
反接/交叉
跨接/错对
串绕线对
长度Length
测量双绞线长度时，通常采用TDR（时域反射分析） 测试技术
等效远端串扰
PS ELFEXT 等电平远端串音功率和 综合等效远端串扰
现场需要测试的参数
所需测试的参数与应用的测试标准有关
Wire Map接线图(开路/短路/错对/串绕) Length长度 Insertion Lose插入损耗/Attenuation衰减 NEXT PS NEXT Return Loss ACR EL FEXT PS ELFEXT Propagation Delay Delay Skew
8.4 认证测试模型
1、基本链路模型（90+2+2=94m）-承包商链路
8.4 认证测试模型
2、通道模型 （100m）---用户链路 B+C<=90m, A+D+E<=10m , A+B+C+D+E<=100m
8.4 认证测试模型
3、永久链路模型 （90m）
8.5 认证测试参数
测试参数名称本教材采用GB50311-2007和GB503122007参数名
综合布线技术与工程
综合布线系统测试
主要内容
测试类型 验收测试仪表 认证测试标准 认证测试模型 认证测试参数 现场认证又称为随工测试，是边施工边测试，主要 检测线缆质量和安装工艺，及时发现并纠正所出现 的问题，不至于等到工程完工时才发现问题而重新 返工，耗费不必要的人力、物力和财力。 验证测试不需要使用复杂的测试仪，只要能测试接 线图和线缆长度的测试仪。
综合布线测试方案
综合布线测试方案1. 简介综合布线测试是指对网络布线系统进行全面测试和评估，以确保布线系统的可靠性和性能。
本文档旨在提供综合布线测试方案，包括测试设备的选择、测试方法的规定和测试结果的分析。
2. 测试设备为了进行综合布线测试，需要使用以下测试设备：•网络分析仪：用于对布线系统进行信号传输测试和分析。
•电缆测试仪：用于测试网线的连接性、长度、电气特性等。
•光纤测试仪：用于测试光纤的连接性、损耗、衰减等。
•网络嗅探器：用于监控网络数据流量和分析网络性能。
•可编程逻辑控制器（PLC）：用于对布线系统进行自动化测试和控制。
3. 测试方法综合布线测试包括以下几个方面：3.1 信号传输测试使用网络分析仪对布线系统进行信号传输测试，以确保信号传输的稳定性和可靠性。
具体步骤如下：1.使用适当的测试缆将网络分析仪与布线系统连接。
2.配置网络分析仪的测试参数，如测试频率、测试模式等。
3.对布线系统进行连续传输测试，记录测试结果。
4.分析测试结果，包括信号传输质量、噪声水平、时延等。
3.2 网线连接测试使用电缆测试仪对网线的连接性进行测试，以确保网线的正确连接和传输性能。
具体步骤如下：1.使用电缆测试仪的连接线缆与网线连接。
2.启动电缆测试仪，选择连接测试功能。
3.根据测试仪的指示，依次测试每条网线的连接性。
4.记录测试结果，包括连接状态、线缆长度、电阻等。
3.3 光纤连接测试对于使用光纤的布线系统，使用光纤测试仪对光纤的连接性和传输性能进行测试。
具体步骤如下：1.使用适当的测试缆将光纤测试仪与光纤连接。
2.配置光纤测试仪的测试参数，如测试波长、测试模式等。
3.对光纤进行连续传输测试，记录测试结果。
4.分析测试结果，包括连接状态、光纤损耗、光纤衰减等。
3.4 网络性能测试使用网络嗅探器对布线系统的网络性能进行监测和分析。
具体步骤如下：1.配置网络嗅探器，以捕获布线系统的数据流量。
2.监测和记录数据流量的带宽、延迟、丢包率等指标。
综合布线系统工程的测试及验收
综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。
线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。
5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。
为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。
对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。
布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。
如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。
布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。
5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。
验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。
验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。
认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。
认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。
认证测试通常分为自我认证测试和第三方认证测试。
5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。
主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。
第章综合布线系统工程测试与验收
第章综合布线系统工程测试与验收一、工程测试综合布线系统工程测试是指系统在完工前，对已经安装、接线完成的综合布线系统设备进行全面、科学的测试，以检查综合布线系统的正确性、完整性、硬件、软件和外部设备的相互配合性等性能指标是否合格，并对发现的问题进行处理和修改的过程。
1.1 前置测试前置测试是指在综合布线系统主体工程竣工前对涉及综合布线系统的前置系统、前置终端设备和建筑设备进行测试。
1.1.1 前置系统测试前置系统测试应包括对射频模拟、射频数字、数字电视、防盗报警系统、视频监控系统等系统的测试工作。
具体内容包括：•测试前置系统设备的硬件配置、安装地点以及设备之间的安装位置；•测试前置系统设备在测试环境中的工作状况，确定前置系统所能发出的信号范围、电压参数、频率范围以及是否干扰其他系统工作；•测试前置系统设备的软件运行正常，如确认防盗报警系统的回传设备是否正常、数字电视信号是否清晰流畅等。
1.1.2 前置终端设备测试前置终端设备测试主要针对前置系统连接的综合布线系统的整理框、模块、线缆的接线情况进行测试。
具体内容包括：•检查前置终端设备的硬件配置与安装是否合规；•测试综合布线系统所接入的各种协议终端设备之间的连通情况，如交换机、路由器、电话交换机等；•测试连接各终端设备之间的信号传输质量，如视频传输、音频传输、数据传输等。
1.2 综合布线系统测试综合布线系统测试是指对已经完成的综合布线系统进行全面的测试工作，检验综合布线系统的性能是否达到设计要求，具体内容包括：1.2.1 硬件测试硬件测试是指对综合布线系统硬件配置、传输性能、接线是否规范等方面进行测试。
具体内容包括：•检查各类设备的连接线是否插好，各个设备之间的信号通道是否正常；•测试综合布线系统的传输性能，包括各类协议的传输速率、带宽利用率、传输距离、信号稳定性等指标；•检查综合布线系统的拓扑结构是否正确，例如存在环路、单点故障等。
1.2.2 软件测试软件测试是指对综合布线系统所应用的各种软件系统进行测试工作，检验各类软件系统的性能是否符合设计要求。
综合布线系统测试技术——光缆测试要点
位置A
在位置B测试的损耗
S1
S2
位置B
D1
D2
OLTS
OLTS
测量损耗在此读出
被测损耗的方向
在位置A测试的损耗
6.计算光纤链路上的传输损耗 。 7.记录所有的数据 。 8.重复以上测试过程，光纤测试连接如图所示。
耦合器
FL2E跳线
NoLGBC－006光缆 FL2E跳线
耦合器
本章总结
本章阐述了综合布线系统测试的相关基础 知识，常用测试仪使用方法、双绞线测试技术、 大对数电缆测试技术、光缆测试技术等内容。 通过测试，可以及时发现布线故障，确保工程 施工质量。测试完成后，应使用电缆管理软件 导入被测试数据，生成测试报告。通过对测试 报告的分析，可以判定整个工程的施工质量。 链路故障是网络故障中常见的故障现象之一。 因此在电缆布线和端接过程中，一定选用合格 的布线产品，施工过程中要遵循综合布线的施 工规范，并在施工完成后，认真进行链路的测 试工作以便及早排除链路的故障，为网络运行 提供可靠的传输平台。
光纤现场测试
对光纤测试主要是衰减测试和光缆长度测试，衰 减测试就是对光功率损耗的测试
引起光纤链路损耗的原因主要有：
材料原因。光纤纯度不够和材料密度的变化太大。 光缆的弯曲程度。包括安装弯曲和产品制造弯曲问题，
光缆对弯曲非常敏感。 光缆接合以及连接的耦合损耗。这主要由截面不匹配、
间隙损耗、轴心不匹配和角度不匹配造成。 不洁或连接质量不良。低损耗光缆的大敌是不洁净的
谢谢指正
谢谢观赏
OTDR测试 （2）
返回的有用信息由OTDR的探测器来测量， 它们就作为光纤内不同位置上的时间或曲 线片断
这样OTDR将光纤链路的完好情况和故障状 态，以一定斜率直线（曲线）的形式清晰 的显示在几英寸的液晶屏上
综合布线系统工程验收和测试
测试仪表 测试仪表的性能要求：无论是按时域或频域原理设计的测试仪表，都应符合以下性能要求，才可用于综合布线系统的工程测试。
测试仪表分为两类，其要求如下：
在1～31.25MHz测量范围内，测量最大步长不大于150kHz；在31.26～100MHz测量范围内，测量最大步长不大子250kHz；100 MHz以上测量步长待定。上述测量扫描步长的要求是满足衰减和近端串扰指标测量精度的基本保证。
在验收中，如发现有些检验项目不合格时，应由主持工程验收的部门单位查明原因，分清责任，提出解决办法，迅速补正，以确保工程质量。
综合布线系统的工程验收项目经归纳汇总整理如下所列。
*
工程验收项目及其内容
*
工程验收项目及其内容
、施工前检查(施工前检查不属于工程验收内容但与工程质量有关) ： 施工环境条件要求检查工程环境是否满足安装施工条件和要求 A、建筑施工情况，墙面、地面、门、窗、接地装置是否满足要求
*
工程验收项目及其内容
系统测试(竣工检验)
（ 1 ） 电气性能测试系统和整体性能符合标准规定 ： 连接图正确无误、符合标准规定 竣工检验工程验收的重要内容 布线长度满足布线链路性能要求
01
02
*
工程验收项目及其内容
衰减、近端串音衰减等传输性能测试结果符合标准规定
特殊规定和要求需作检测的项目
STEP3
STEP2
STEP1
具有一定的故障定位诊断能力。
具有自动、连续、单项选择测试的功能。
可存储前面第①项中规定的各测量步长频率点的全部测试结果，以供查询。
测试仪表的精度要求 测试仪表的精度表示实际值与仪表测量值的差异程度，直接决定着测量数值的准确性。通常要求用于综合布线系统工程现场测试的仪表应满足二级精度
计算机网络综合布线测试
计算机网络综合布线测试计算机网络综合布线测试是指对计算机网络中使用的各种布线设备和技术进行测试与检测，以确保网络正常运行和性能达到要求。
测试的内容包括布线质量、网络性能、数据传输速率等方面。
布线质量测试是对布线线缆、接头和插座进行测试的过程。
常用的测试方法有直通测试、端到端测试和长度测试。
直通测试是通过对每根线缆的连通性进行测试，判断是否存在开路、短路和错线等问题。
端到端测试是通过分别在起始和终止点进行测试，检测数据传输的完整性和一致性。
长度测试是对线缆的物理长度进行测试，以确保符合布线要求。
网络性能测试是对网络的传输速率、延迟和抖动进行测试的过程。
常用的测试方法有带宽测试、时延测试和丢包率测试。
带宽测试是通过发送一定大小的数据包，计算在一定时间内的传输速率，以确定网络的带宽是否能满足要求。
时延测试是通过发送和接收一定大小的数据包，计算数据传输的延迟时间，以评估网络的响应速度。
丢包率测试是通过发送一定数量的数据包，检测在传输过程中是否有数据包丢失，以评估网络的可靠性。
综合布线测试还包括对布线设备和技术的检查和诊断。
例如对交换机、路由器和服务器等设备进行诊断，确保设备工作正常、配置正确；对VLAN、子网和IP地址等网络配置进行检查，确保网络的安全性和稳定性。
综合布线测试对于计算机网络的性能和稳定运行至关重要。
通过定期测试和检查，可以及时发现和解决布线中的问题，保证网络的正常运行和性能达到要求。
也可以帮助优化网络布线和配置，提升网络的传输速率和响应能力，提高用户的使用体验。
综合布线测试是计算机网络维护和管理的重要环节，对于保障网络的正常运行和性能优化具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可更换测试适配器 (滑动背部锁扣)
耳机插孔 串口
充电指示灯 电源插孔 状态指示
对话开/关
旋转开关
FLUKE的DTX系列数字式电缆测试仪
• 12秒完成一条6类链路测试 • 达到IV级认证测试精度 • 彩色中文界面，操作方便 • 12小时电池使用时间 • 双光缆双向双波长认证测试 • 集成VFL可视故障定位仪 • DTX-1800的测试带宽高达900MHz，满足未来7类布线系统测试要求
8.3.1 认证测试标准- TIA/EIA的发展
3,ANSI/EIA/TIA 568A5 《100Ω4对增强5类布线传输性能规范》 • 1999年11月发布 • TIA/EIA 568A5 的所有测试参数都是强制性的 • 精度要求为Ⅱe级精度 • 引入了3dB原则，3dB原则就是当回波损耗小于3dB时,可以忽略回波损耗（Return Loss）值,这
8.3.1 认证测试标准- TIA/EIA的发展
（3）接插线、设备线与跳线 – 对于24AWG（0.51mm）多股导线组成的UTP跳接线与设备线的额定衰减率为20%。采用26AWG （0.4mm）导线的SCTP线缆的衰减率为50%。 – 多股线缆由于具有更大的柔韧性，建议用于跳接线装置。
8.3.1 认证测试标准- TIA/EIA的发展
（4）距离变化 – 对于UTP跳接线与设备线，水平永久链路的两端最长为5m，以达到 100m的总信道距离。 – 对于二级干线，中间跳接到水平跳接（1C到HC）的距离减为300m。从主跳接到水平跳接（MC到 HC）的干线总距离仍遵循568-A标准的规定。 – 中间跳接中与其它干线布线类型相连接的设备线和跳接线从“不应”超过20m改为“不得”超过 20m。
– 理想的电缆测试仪首先应在性能指标上同时满足通道和永久链路的III级精度要求，同时在现 场测试中还要有较快的测试速度。
– 目前最快的认证测试仪表是FLUKE公司最新推出的DTX系列电缆认证测试仪，12秒完成一条6类 链路测试。
8.3.3 认证测试仪表
1、测试仪的基本性能要求 （3）测试仪故障定位
– 测试仪能故障定位是十分重要的，因为测试目的是要得到良好的链路，而不仅仅是辨别好坏。 测试仪能迅速告诉测试人员在一条坏链路中的故障部件的位置，从而迅速加以修复。
– 其他要考虑的方面还有：测试仪应支持近端串扰的双向测试、测试结果可转储打印、操作简单 且使用方便，以及支持其他类型电缆的测试。
8.3.3 认证测试仪表
8.3.2 认证测试模型 1、基本链路模型（90+2+2=94m）-承包商链路
8.3.2 认证测试模型 2、通道模型 （100m）---用户链路
3、永久链路模型 （90m）
8.3.2 认证测试模型
8.3.3 认证测试仪表
1、测试仪的基本性能要求 – 网络综合布线测试仪主要采用模拟和数字两类测试技术 – 模拟技术是传统的测试技术，主要采用频率扫描来实现，即每个测试频点都要发送相同频率的 测试信号进行测试 – 数字技术则是通过发送数字信号完成测试。数字周期信号都是由直流分量和K次谐波之和组成， 这样通过相应的信号处理技术可以得到数字信号在电缆中的各次谐波的频谱特性。
8.3.1 认证测试标准- TIA/EIA的发展
（5）安装规则 – 4对SCTP电缆在非重压条件下的弯曲半径规定为电缆直径的8倍 – 2股或4股光纤的弯曲半径在非重压条件下是25mm，在拉伸过程中为50mm。 – 电缆生产商应确定光纤主干线的弯曲半径要求。如果无法从生产商获得弯曲半径信息，则建筑物 内部电缆在非重压条件下的弯曲半径是电缆直径的10倍，在重压条件下是15倍。在非重压/重压 条件下，建筑物间电缆的弯曲半径应与建筑物内电缆的弯曲半径相同。 – 电缆生产商应确定对多对光纤主干线的牵拉力。 – 2芯或4芯光纤的牵拉力是222N。 – 超5类双绞线开绞距离距端接点应保持在13mm以内, 3类双绞线应保持在75mm以内。
综合布线测试技术
8.1 测试类型
• 综合布线系统测试分认证测试和验证测试。认证测试使用专门的认证测试仪，验证测试用简单的验 证测试仪完成。
1、验证测试 验证测试又叫随工测试，是边施工边测试，主要检测线缆质量和安装工艺，及时发现并纠正所出现的 问题 。 – 测试接线图和长度
2、认证测试 认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对布线系统的安装、电气 特性、传输性能、设计、选材以及施工质量的全面检验。
8.3.1 认证测试标准 8.3.2 认证测试模型 8.3.3 认证测试仪表
8.3 认证测试
8.3.1 认证测试标准
• 测试标准的两大组织是ISO/IEC和TIA/EIA • 其它国际标准还有欧洲标准EN50173:2002 • 国家标准是《建筑与建筑群综合布线系统工程验收规范》GB/T-50312-2000
FLUKE的DTX系列数字式电缆测试仪
8.4 认证测试参数
• Wire Map接线图(开路/短路/反接/跨接/串绕) • Length长度 • Attenuation衰减 • NEXT近端串扰 • PS NEXT 综合近端串扰 • ACR 衰减串扰比 • FEXT 远端串扰与EL FEXT 等效远端串扰 • PS ELFEXT综合等效远端串扰 • Propagation Delay传输时延与Delay Skew 时延差 • Return Loss 回波损耗
T568A和T568B 混接
错误接线
• 串扰线对 • 结果是引起很大串扰(NEXT)
2 长度测量
• 测量双绞线长度时，通常采用TDR（时域反射计）测试技术 • 时域反射计TDR的工作原理是：测试仪从电缆一端发出一个脉冲波，在脉冲波行进时，如果碰到阻
抗的变化，如开路、短路或不正常接线时，就会将部分或全部的脉冲能量反射回测试仪。依据来回 脉冲波的延迟时间及已知的信号在电缆传播的NVP（额定传播速率），测试仪就可以计算出脉冲波 接收端到该脉冲返回点的长度
• 端端连通性 • 开路(open) • 短路(short) • 反接(reverse) • 跨接(cross) • 线芯交叉 • 串绕(split) • 其它...
1 Wire Map 接线图
正确接线
12345678 T568B
4
4
5
5
12345678 T568A
错误接线
开路
反接
错误接线
跨接
• 验证测试仪表具有最基本的连通性测试功能，主要检测电缆通断、短路、线对交叉等接线图的故障 1、简易布线通断测试仪
– 最简单的电缆通断测试仪， 包括主机和远端机，测试时， 线缆两端分别连接上主机和 远端机，根据显示灯的闪烁 次序就能判断双绞线8芯线 的通断情况
8.2 验证测试仪表
2、MicroMapper（电缆线序检测仪） – 是小型手持式验证测试仪，可以方便地验证双绞线电缆的连通性。包括检测开路、短路、跨接、 反接以及串绕等问题。
主端的控制功能
退出当前模式
功能键
方向键
显示背景灯 及唤醒键
故障诊断
对话开关键
测试
存储测试报告 选中/执行 键
可更换测试适配器 (滑动背部锁扣)
耳机插 孔 串口 LED充电指示灯 电源插孔 功能键所指选项
旋转开关
增强报告功能- 移动存储卡
• 利用标准的Sandisk MMC的存储卡 – 标准卡 - 16 Mbytes – 可选卡 - 32 Mbytes
2、认证测试仪选择 – 福禄克的Fluke DSP-4x00，Fluke DTX系列 – 安捷伦的Agilent WireScope350线缆认证测试仪 – 理想公司的LANTEK系列等产品
FLUKE DSP-4x00 数字式电缆测试仪
• 00 • DSP-4x00系列产品，包括DSP-4000，DSP-4100和DSP-4300等型号 • FLUKE DTX 系列
• 链路类型 1）、3类水平链路 2）、5类水平链路 3）、5e类水平链路 4）、6类水平链路
8.3.2 认证测试模型
8.3.2 认证测试模型
TSB-67中 基本链路(Basic Link)和通道(Channel)
ISO/IEC 11801 2002和TIA/EIA 568B.2 永久链路(Permanent link)和通道(Channel)
8.1 测试类型
• 鉴定测试 – 鉴定测试是在验证测试的基础上再加上对布线链路上一些网络应用情况的基本检测，带有一定 的网络管理功能 。 – 鉴定测试仪能判定被测试链路所能承载的网络信息量的大小 – 鉴定测试仪能诊断常见的可导致布线系统传输能力受限制的线缆故障 – 不可能替代线缆认证测试仪
8.2 验证测试仪表
• 分离的读卡机 – 可使测试仪保留在现场而带走测试报告
• 用户可自定义报告格式 • 对新标准的再认证
远端的控制和功能
• 面板显示项 – Test Pass 测试通过 – Test in Progress测试在进行中 – Test Fail测试失败 – Talk set active 激活对话 – Low Battery 电池电量过低
8.2 验证测试仪表
3、MicroScanner Pro（电缆验证仪） – 可以检测电缆的通断、电缆的连接线序、电缆故障的位置，从而节省了安装的时间和金钱
8.2 验证测试仪表
4、FLUKE620 – 是一种单端电缆测试仪，进行电缆测试时不需在电缆的另外一端连接远端单元即可进行电缆的 通断、距离、串绕等测试
8.3.1 认证测试标准- ISO/IEC
• ISO/IEC 11801 1995 • ISO/IEC 11801 2000 • ISO/IEC 11801 2002 • ISO/IEC 11801 2002和TIA/EIA 568 B 标准相比，主要内容大体一致，名词称谓有些差别，个别性能
要求不同。如4dB原则-当回波损耗小于4dB时,可以忽略近端串扰（NEXT）值。这一原则只适用于 ISO-11801 2002。
