ML型梅花形弹性联轴器(GB5272-85)
plastic coupling 梅花形联轴器
中文名称：
梅花形弹性联轴器
英文名称：
coupling with elastic spider
定义：
利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器弹性联接的联轴器。
所属学科：
机械工程（一级学科）；机械零件（二级学科）；联轴器（三级学科）
梅花形联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。
通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。
这种联轴器已标准化，GB/T5272-2002制定的五种结构形式：LM 形（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-I型（分体式制动轮型）和LNZ-II（整全式制动轮型）。
每种形式均有14个规格，它们适用的轴孔直径d=12-
160mm，轴孔长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-
15300r/min。
梅花垫标准
梅花垫标准
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
GB5272-85聚氨酯梅花形弹性体
产品用途：
本标准适用于大型设备和各种机械缓冲作用于传动轴的联
接。
扭距：22.4—2500NM
磨耗：<0.05cm3/1.61km
产品硬度：95A±5
标准：GB5272-85
规格：MT1—MT14
弹性件:a为聚酯形聚氨酯(UR)橙色b为铸型尼龙(PA)红色MT1D48d19n124瓣
MT2D58dn164瓣
MT816690
8 MT9196100
35
MT10225115
10 MT1125514045
MT1229517050
MT13356215
5512 MT14391250
GR形联轴器弹性体,星形联轴器用弹性缓冲垫
产品用途：
此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM
磨耗：<0.05cm3/1.61km
产品硬度：92A±2
使用温度：：-40~1000C
型号
规格
外径（D）
内孔直径
（D）
厚度
（n
）
厚度
（n
）
瓣数
GR19401814.5126
T型梅花六角水泵对轮垫
性能及用途：
本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-400C~+800C
产品硬度：95A±5.75A±5
规格：T40—T200。
梅花垫标准
梅花垫标准 Prepared on 24 November 2020GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：—2500NM磨耗：< /产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色 b为铸型尼龙(PA) 红色MT1 D48 d19 n12 4瓣MT2 D58 d n16 4瓣MT13356 21555 12MT14391 250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：~2500NM磨耗：< / 产品硬度：92A ±2 使用温度：：-40~100 0型号规格外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 12 6 GR24 54 26 14 8 GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24 20 8 GR48 104 51 8 GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR100 224 111 38 10T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-40 0C ~+80 0C产品硬度：95A ±±5 规格：T40—T200。
梅花垫标准
GB5272-85聚氨酯梅花形弹性体
产品用途：
本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM
磨耗：<0.05cm3/1.61km
产品硬度：95A±5
标准：GB5272-85
规格：MT1—MT14
弹性件:a为聚酯形聚氨酯(UR)橙色b为铸型尼龙(PA)红色MT1D48d19n124瓣
MT2D58dn164瓣
MT51004220
MT61225225
MT714065
30
MT816690
8 MT9196100
35
MT10225115
MT1125514045
10 MT1229517050
MT13356215
5512 MT14391250
GR形联轴器弹性体,星形联轴器用弹性缓冲垫
产品用途：
此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM
磨耗：<0.05cm3/1.61km
产品硬度：92A±2
使用温度：：-40~1000C
T型梅花六角水泵对轮垫
性能及用途：
本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-400C~+800C
产品硬度：95A±5.75A±5
规格：T40—T200。
弹性元件挠性联轴器(梅花联轴器、弹性注销联轴器、弹性套水泵联轴器、轮胎联轴器)
联轴器分类：
1.刚性联轴器：1、凸缘联轴器
2、夹壳联轴器
3、套筒联轴器
4、平行联轴器
5、径向键凸缘联轴器
2.挠性联轴器：1.金属弹性元件挠性联轴器：1、金属膜片联轴器
2. 非金属弹性元件联轴器：1、梅花联轴器
2、弹性注销联轴器
3、弹性套注销联轴器
4、弹性注销齿式联轴器
5、轮胎联轴器
3、无弹性元件的挠性联轴器：1、鼓型齿联轴器
2、十字轴万向联轴器
3、球笼式万向联轴器
4、滑块联轴器
5、滚子链条联轴器
6、球面滚子联轴器
4.安全联轴器：.。
非金属弹性元件挠性联轴器型号大全一、梅花联轴器
梅花联轴器规格型号大全
（ML型、MLZ型、MLS型、MLL-I型、MLL-II型）
1、ML梅花弹性垫联轴器
2、MLZ单法兰梅花弹性联轴器
3、MLS双法兰梅花联轴器
4、MLL-I分体式带制动轮梅花联轴器
5、MLL-II整体式带制动轮梅花联轴器
二、轮胎联轴器
最齐全的轮胎联轴器
（UL型、LB型、LLA型、DL型、LLB型）1、UL轮胎联轴器
2、LB轮胎联轴器
3、LLA轮胎联轴器
4、DL多角型橡胶联轴器
5、LLB轮胎联轴器
三、弹性注销联轴器
四、弹性注销齿式联轴器 ZL 型弹性注销齿式联轴器
ZLD圆锥轴孔弹性注销联轴器
ZLZ接中间轴注销联轴器
ZLL 新型号LZZ带制动轮注销联轴器
五、弹性套注销式联轴器
六、CB38-83泵用弹性套注销联轴器 CB38-80泵用弹性套联轴器。

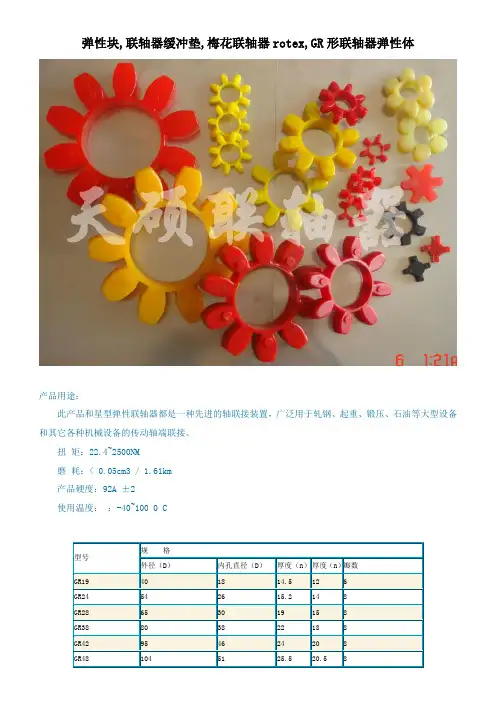

星形梅花弹性胶垫
弹性块,联轴器缓冲垫,梅花联轴器rotex,GR形联轴器弹性体产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：92A ±2使用温度：：-40~100 0 C规格型号外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 14.5 12 6GR24 54 26 15.2 14 8GR28 65 30 19 15 8GR38 80 38 22 18 8GR42 95 46 24 20 8GR48 104 51 25.5 20.5 8专业生产各种型号优质聚氨酯梅花垫。
梅花垫也称梅花弹性体、联轴器弹性体、星型弹性体、聚氨酯梅花垫、梅花弹性垫、联轴器弹性缓冲垫等，适用于联轴器联接起缓冲作用。
产品根据使用环境的不同分别采用不同硬度的聚氨酯材料生产，并以不同颜色区分。
我厂所用材料均为优质国产及进口聚氨酯材料，高耐磨性、高回弹性、耐油耐水及优异的疲劳强度和抗冲击性等优越性能，不仅使产品的使用寿命大大提高，同时也更好的保护了联轴器。
各种型号聚氨酯梅花垫如下：MT型梅花垫（MT1-MT13），GR型梅花垫(GR19-GR125)、GS型梅花垫(GS9-GS38)，T型六角靠背轮垫（六角弹性垫），液力偶合器梅花垫（YOX），及各种非标梅花垫。
厂家直销经营，质优价廉，型号齐全，欢迎新老客户来电咨询洽谈。
专业品质，值得信赖！MT型梅花垫MT梅花形弹性垫，也称MT型梅花垫、梅花形弹性垫、梅花弹性体、联轴器弹性缓冲垫等，适用于ML系列等联轴器起缓冲作用。
执行标准：GB/T 5272-85。
型号范围：MT1-MT13，硬度ShoreA95±2A。
颜色：黄色/白色。
产品均采用优质聚氨酯材料生产，具有高耐磨性、高回弹性、耐油耐水及优异的疲劳强度和抗冲击性等优越性能，使得产品质量更优异！GR型梅花垫标准GR星型弹性垫，适用于XL系列等联轴器，也称星型梅花垫、星型弹性体、星垫等。
梅花弹性快标准
聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色b为铸型尼龙(PA) 红色●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
梅花联轴器特点介绍梅花形弹性联轴器，顾名思义，因其弹性体梅花形状而得此名，根据弹性体材质不同可分为：橡胶形梅花联轴、聚氨酯梅花联轴器；通常采纳的弹性体为聚氨酯。
根据其性能及用途可分为：梅花形弹性联轴器、伺服电机用梅花联轴器、夹紧式梅花联轴器等。
具有键槽式、夹紧式、加长式、法兰式等诸多类型可供选择;梅花形弹性联轴器的特点是：1.紧凑型、无齿隙，提供三种不同硬度弹性体；2.可吸收振动，补偿径向和角向偏差；3.结构简单、方便维修、便于检查；4.免维护、抗油及电气绝缘、工作温度20℃-60℃；5.梅花弹性体有四瓣、六瓣、八瓣和十瓣；6.固定方式有顶丝，夹紧，键槽固定。
梅花垫标准
GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭 距：22.4—2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：95A ±5 标 准：GB5272-85 规 格：MT1—MT14弹性件: a 为聚酯形聚氨酯(UR) 橙色 b 为铸型尼龙(PA) 红色MT1 D48 d19 n12 4瓣 MT2 D 58 d n 16 4瓣型号 规 格外径（D ） 内孔直径（D ） 厚度（n)瓣数 MT1 4819 124MT2 5816MT3 68 28 18 6MT4 82 34 MT5 100 42 20 MT6 122 52 25 MT7 140 65 30MT8166908MT9 196 100 35 MT10 225 115 10MT11 255 140 45 MT12 295 170 50 MT13 356 215 5512 MT14391250GR 形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭 矩：22.4~2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：92A ±2 使用温度： ：-40~100 0 C型号规 格外径（D ）内孔直径（D ） 厚度（n ） 厚度（n ） 瓣数GR19 40 18 14.5 12 6 GR24 54 26 15.2 14 8 GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24208GR481045125.5 20.5 8GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR100 224 111 38 10T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
联轴器型号种类
WGT型带中间套鼓形齿式联轴器
JB/T7004-93
NGCL型带制动轮鼓形齿式联轴器
JB/ZQ4644-97
NGCLZ型带制动轮鼓形齿式联轴器
JB/ZQ4645-97
ML型梅花形弹性联轴器
GB5272-85
MLZ型单法兰梅花形弹性联轴器
MLS型双法兰梅花形弹性联轴器
MLL-I型带制动轮梅花形弹性联轴器
JB/ZQ4375-86
BL型棒销联轴器
Q/ZB231-74
YL型凸缘联轴器
JB/ZQ4376-86
YL、YLD型凸缘联轴器
ZB5843-86
NL型尼龙内齿型联轴器
GL型滚子链联轴器
GB6069-85
CL型齿式联轴器
JB/ZQ4218-86
CLZ型齿式联轴器
JB/ZQ4219-86
GICL、GICLZ型鼓形齿式联轴器
MLL-II型带制动轮梅花形弹性联轴器
XL型星型弹性联轴器
Q/JL01-2001
XLS型星型弹性联轴器
Q/JL01-2001
WH型滑块联轴器
JB/ZQ4384-97
SL型十字滑块联轴器
Q/JL03-2001
JQ、JQW型夹壳联轴器
HG5-213-65
UL型轮胎式联轴器
GB5844-2003
LB型轮胎式联轴器
国标联轴器型号，联轴器规格详细表
联轴器型号
国标号
备注
TL型弹性套柱销联轴器
GB4323-84
TLL型带制动轮弹性柱销联轴器
GB4323-84
HL型弹性柱销联轴器
GB5014-85
HLL型带制动轮弹性柱销联轴器
梅花联轴器
LM(ML)系列梅花联轴器镇江德瑞机械有限公司（提供） 电话：0511-******** 传真：0511-******** LMZ-Ⅱ(MLL-Ⅱ)型梅花联轴器工作原理：LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接.LMZ-Ⅱ(原MLL-Ⅱ)型带制动轮梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但更换弹性元件时两半联轴器需沿轴向移动。
适用于联接两同轴线、起动频繁、中低速、中小功率传动轴系、要求工作可靠性高的工作部位，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的部位。
标准修订后，梅花形弹性元件的材料有聚氨脂和铸形尼龙两种。
根据不同工况条件选用不同材料，如风机、水泵、轻工、纺织等工作平稳、载荷变化不大时，可选用聚氨脂。
两种材料的价格相差较大。
MLL-Ⅱ型带制动轮梅花形弹性联轴器基本性能参数和主要尺寸:型号公称转矩Tn许用转速n/轴孔直径轴孔长度L0D0 B D D1S弹性件质量d1，d2，d z Y Z,J型号kgN. m minL L L1MLL4-II-16250 475025,28 62 44 621911670105653.5MT41030,32,35,38 82 60 8221140,4211284112266MLL4-II-203800 25,28 62 44 62216208514 30,32,35,38 82 60 8223640,4211284112266MLL5 -II-20 0 4030,32,35,38 82 60 82242 12575 4MT516.5 40,42,45,4811284112272MLL6-II-20630 35,38 82 60 82249145854.5MT620.5 40,42,45,48,48,50,5511284112279MLL6-II-253050 35,38 82 60 822792510525.6 40,42,45,48,48,50,5511284112309MLL7-II-251120 45,48,48,50,551128411231217105.5MT731.4 60,63,65142107142372MLL7-II-3152400 45,48,48,50,551128411231231513538.2 60,63,65142107142372MLL8 -II-31 5 180050,5511284112351 20126.5MT855.5 60,63,65,70,71,75142107142416MLL8-II-401900 50,5511284112351401775.3 60,63,65,70,71,75142107142416MLL9-II-402800 60,63,65,70,71,7514210714242123157.5MT992.9 80,85,90,95172132172451MLL9-II-501500 60,63,65,70,71,751421071422755021138 80,85,90,95172132172505MLL1 0-II-5 00 450070,71,76142107142492618MT1180 80,85,90,9517213217252100,11021216721256MLL1 1-II-6 30 6300120080,85,90,95172132172580 6326530208.5MT11250 100,110,12021216721262MLL1 2-II-7 10 11200105090,95172132172630 7130362259MT12290 100,110,120,125,13021216721267MLL1 3-II-8 00 125095100,110,120,125,130212167212710 80344025MT1332130,14025220225275镇江德瑞机械有限公司（提供）LMZ-I(MLL-I)型梅花联轴器LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.LMZ-I型分体式制动轮梅花形弹性联轴器具有以下特点：花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，梅花形弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
联轴器弹性缓冲垫规格标准
G B 5 2 7 2 8 5 聚氨酯梅花形弹性体
产品用途：
本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM
磨耗：＜ 0.05cm3 / 1.61km
产品硬度：95A i5
标准：GB5272-85
规格：MT1 —MT14
弹性件:a为聚酯形聚氨酯（UR）橙色b为铸型尼龙（PA）红色
GR 形联轴器弹性体星形联轴器用弹性缓冲垫
产品用途：
此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM
磨耗：＜ 0.05cm3 / 1.61km
产品硬度：92A i2
使用温度：：-40~100 0 C
性能及用途：
本产品适用于水泵及各传动机械连接起弹性缓冲作
用。
使用温度：-40 0C ~+80 0C 产品硬度：95A ±5.75A±5 规格：T40—T200。
梅花垫标准
GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色 b为铸型尼龙(PA) 红色 MT1 D48 d19 n12 4瓣MT2 D58 d n16 4瓣型号规格外径（D）内孔直径（D）厚度（n)瓣数MT1 48 19 12 4 MT2 5816MT368 28 18 6MT4 82 34MT5100 42 20MT6 122 52 25MT7 140 6530MT8 166 908 MT9 196 10035MT10 225 11510MT11 255 140 45MT12295 170 50MT13356 21555 12MT14391 250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：92A ±2使用温度：：-40~100 0 C型号规格外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 1814.512 6GR24 54 2615.214 8GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24 20 8GR48 104 5125.520.58GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR100 224 111 38 10T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
梅花形弹性联轴器
梅 花 形 弹 性 联 轴 器一、 概述LM 系列梅花弹性联轴器的适用范围：适用于启动频繁、正反转、中高速、中等转矩合要求可靠性高的工作场合，广泛应用于冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等行业或机械中。
允许的工作环境温度为-35º~+80ºC ，传递的公称转矩16~25000N.m ，许用转速为950~8500r/min 。
LM 系列梅花弹性联轴器的特性：1. 具有良好的减振、缓冲合电绝缘性能，工作稳定可靠；2. 结构简单，径向尺寸小，重量轻，转动惯量小，使用于中高速场合；3. 有较大的轴向、径向和角向补偿能力；4. 高强度弹性元件，耐油耐磨，承载能力大，使用寿命长，安全可靠。
5. 不需润滑，维护工作量很少，可长期连续运行；6. LMS 和LMPK 型联轴器，具有可分离的结构形式，更换弹性元件时，不必移动设备，大大缩短维修时间。
目前，我公司严格按GB5272-85的要求，开发生产了四大系列39个规格，欢迎广大新老用户选用，我们竭诚为您服务。
二、 ML 梅花形弹性联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。
1. LM 型梅花形弹性联轴器的标记方法：例如LM10，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型。
标记如下： 主动端轴孔型式 主动端键槽型式 主动端轴孔尺寸 主动端轴孔配合长度国家标准代号从动端轴孔配合长度 从动端轴孔尺寸 从动端键槽型式 从动端轴孔型式 联轴器规格代号 联轴器形式代号 2. LMZ-Ⅰ型带分离式制动轮的梅花形弹性联轴器的标记方法如下：例如LMZ12-Ⅰ，主动端轴孔d 1=70，配合长度为142，键槽形式为A 型；从动端d 2=60，配合长度为142，键槽形式为A 型，制动轮直径为800，宽度为30，制动轮中心线至从动端轴套端面的距离C 为120。
MLPK梅花形弹性联轴器安装使用说明书
MLPK 联轴器安装使用说明书SERIES MLPK COUPLINGSFITTING AND USE MANUAL(GB5272-85)STANDARD NO. (GB5272-85)上海振华港机（集团）宁波传动机械有限公司 ZPMC Ningbo Transmission Machinery Co.,LtdMLPK型带制动盘梅花形弹性联轴器安装使用说明书 INSTALLATION INSTRUCTION OF TYPE MLPK COUPLING WITH ELASTIC SPIDER一、 MLPK型带制动盘梅花形联轴器的结构、主要特点和适用范围1、MLPK型带制动盘梅花形弹性联轴器主要有主动端半联轴器2、从动端半联轴器6、法兰3、梅花形弹性元件1、制动盘4和螺栓5组成（见图1）。
2、MLPK型带制动盘梅花形联轴器的特点是结构简单，零件数量少，制造容易，外形尺寸小，工作可靠，不需维护，具有一定的轴向、径向和角向补偿能力，连接梅花法兰可整体取出，便于更换弹性体而不移动设备。
梅花弹性体以聚氨酯橡胶为主，不但具有高的弹性和耐磨性，而且耐冲击，并有耐油性等优点。
3、MLPK型带制动盘梅花形联轴器主要适用于启动频繁、正反转、中高速、中等扭矩和要求高可靠性场合，工作环境温度-35O C~+80O C二、 MLPK型带制动盘梅花形联轴器的安装和调整（一）、安装1、安装注意事项：1.1 在装配前，必须将联轴器的各零部件清洗干净1.2 检查弹性体外形要光滑、平整、工作面不得有麻点，内部不得有杂质、气泡、裂纹等缺陷。
1.3安装时检查半联轴器、制动盘表面不得有裂纹和其他缺陷。
2、安装：2.1安装时应将制动盘的半联轴器置于输出端（见图1），以便在电机卸载时仍能保持制动力矩，确保工作机械的安全运行。
而且，制动时制动力矩不通过弹性元件，可延长联轴器的使用寿命。
2.2为了保证联轴器的工作性能，安装时必须按以下步骤进行找正：2.2.1分别将主动端半联轴器和从动端半联轴器套装在轴上(一般采用热装法)。
梅花联轴器的标准
梅花联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，梅花联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于梅花联轴器与工作机相联接。
梅花形弹性联轴器是一种非金属弹性元件的联轴器，因其内部的弹性体呈梅花状，故称为梅花形弹性联轴器，现行的国内梅花形弹性联轴器的标准为GB/T5272-2002，与原GB/T5272-1985标准不同之处取消了热塑橡胶，调整了弹性元件的硬度和材料，联轴器的质量和转动惯量按材料为铸钢、最小轴孔、L推荐计算。
梅花形弹性联轴器主要适用于联接两轴线的传动轴系，能够补偿部分两轴的位移偏差和减振的功能。
工作温度为-35℃-+80℃，传递的公称扭矩的范围从16N.M到25000N.M.
梅花形弹性联轴器的主要形式有LM型（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-Ⅰ型（分体式制动轮型）和LMZ-Ⅱ型（整体式制动轮型）梅花形弹性联轴器。
梅花联轴器的特点
(1)紧凑型、无齿隙，提供三种不同硬度弹性体
(2)可吸收振动，补偿径向和角向偏差
(3)结构简单、方便维修、便于检查
(4)免维护、抗油及电气绝缘、工作温度20℃-60℃
(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣
(6)固定方式有顶丝，夹紧，键槽固定。
