干式变压器的原理、维护及检修.
10kv干式变压器
10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。
它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。
本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。
一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。
其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。
当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。
二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。
主绕组是由一根或多根绕制线圈组成，用来承载高压电流。
副绕组则是用来产生低压电流。
铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。
外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。
三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。
其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。
由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。
四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。
以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。
2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。
3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。
4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。
5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。
6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。
以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。

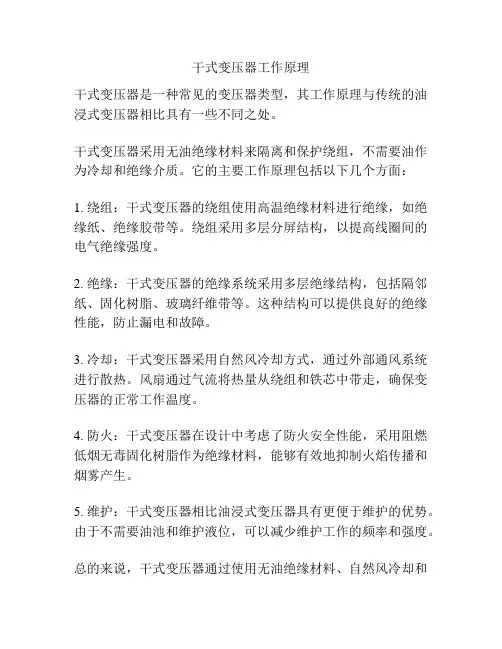

干式变压器工作原理
干式变压器工作原理
干式变压器是一种常见的变压器类型，其工作原理与传统的油浸式变压器相比具有一些不同之处。
干式变压器采用无油绝缘材料来隔离和保护绕组，不需要油作为冷却和绝缘介质。
它的主要工作原理包括以下几个方面：
1. 绕组：干式变压器的绕组使用高温绝缘材料进行绝缘，如绝缘纸、绝缘胶带等。
绕组采用多层分屏结构，以提高线圈间的电气绝缘强度。
2. 绝缘：干式变压器的绝缘系统采用多层绝缘结构，包括隔邻纸、固化树脂、玻璃纤维带等。
这种结构可以提供良好的绝缘性能，防止漏电和故障。
3. 冷却：干式变压器采用自然风冷却方式，通过外部通风系统进行散热。
风扇通过气流将热量从绕组和铁芯中带走，确保变压器的正常工作温度。
4. 防火：干式变压器在设计中考虑了防火安全性能，采用阻燃低烟无毒固化树脂作为绝缘材料，能够有效地抑制火焰传播和烟雾产生。
5. 维护：干式变压器相比油浸式变压器具有更便于维护的优势。
由于不需要油池和维护液位，可以减少维护工作的频率和强度。
总的来说，干式变压器通过使用无油绝缘材料、自然风冷却和
阻燃材料等技术，实现了可靠的绝缘性能、良好的散热效果和高度的防火安全性能。
它广泛应用于低压配电系统、工矿企业和城市建设等领域。

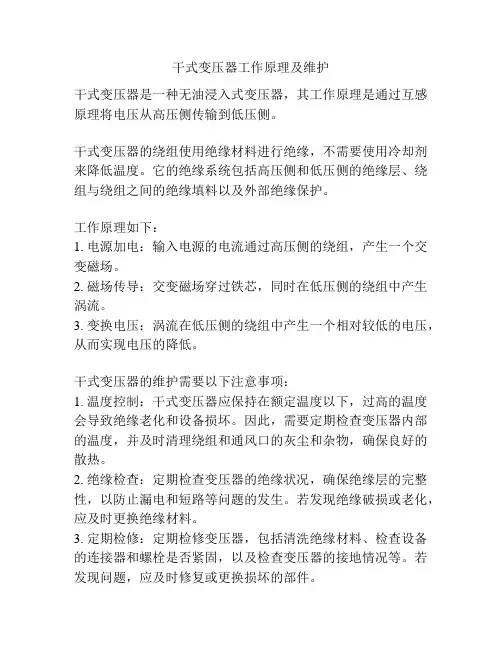

干式变压器工作原理及维护
干式变压器工作原理及维护
干式变压器是一种无油浸入式变压器，其工作原理是通过互感原理将电压从高压侧传输到低压侧。
干式变压器的绕组使用绝缘材料进行绝缘，不需要使用冷却剂来降低温度。
它的绝缘系统包括高压侧和低压侧的绝缘层、绕组与绕组之间的绝缘填料以及外部绝缘保护。
工作原理如下：
1. 电源加电：输入电源的电流通过高压侧的绕组，产生一个交变磁场。
2. 磁场传导：交变磁场穿过铁芯，同时在低压侧的绕组中产生涡流。
3. 变换电压：涡流在低压侧的绕组中产生一个相对较低的电压，从而实现电压的降低。
干式变压器的维护需要以下注意事项：
1. 温度控制：干式变压器应保持在额定温度以下，过高的温度会导致绝缘老化和设备损坏。
因此，需要定期检查变压器内部的温度，并及时清理绕组和通风口的灰尘和杂物，确保良好的散热。
2. 绝缘检查：定期检查变压器的绝缘状况，确保绝缘层的完整性，以防止漏电和短路等问题的发生。
若发现绝缘破损或老化，应及时更换绝缘材料。
3. 定期检修：定期检修变压器，包括清洗绝缘材料、检查设备的连接器和螺栓是否紧固，以及检查变压器的接地情况等。
若发现问题，应及时修复或更换损坏的部件。
4. 防潮防尘：保持变压器周围环境清洁，防止杂物进入变压器内部，避免灰尘和湿气对设备的影响。
通过良好的维护可以延长干式变压器的使用寿命，并确保设备的安全运行。
干式变压器结构原理及检修维护
干式变压器结构原理及检修维护一、干式变压器结构原理1.基本结构干式变压器是一种成型整体的设备，它通常由高压侧和低压侧两个变压器组成，这两个部分是完全隔离的。
而整个设备下部则有一个负载箱，用于接地负载和漏电保护。
2.核心和线圈干式变压器主要由铁心和嵌在铁心中的线圈两部分组成。
铁心是由三角形、矩形或圆形薄钢片叠压而成的，这使得磁通线能够更好地穿过铁心。
在线圈的支撑下铁心存在于一条竖直的中心线上。
3.绕组干式变压器线圈绕组是从不同的导线材料绕制而成的。
高压绕组类似于低压绕组，只是导线材料不同。
此外，绕组还包括支撑和绝缘部分等。
4.外壳和散热器干式变压器的外壳是为保护设备和人员而设置的，并且它的厚度应该能够承受外部力，以避免变压器内部受损。
而散热器的作用则是通过增大表面积来加快散热速度，以保证设备长期工作稳定。
二、检修维护1.清洁定期清洁变压器表面污垢和尘埃是保养变压器的基本工作，也是最基本的维护工作之一。
机械清洗、手工清洗或气流清洗均可，但需要注意密封性。
2.检测检测应涵盖变压器的各个方面，如线圈、铁心、绝缘和外壳。
对于不同的部分，我们也采取不同的方法进行检测，例如，线圈和铁心可以通过绝缘电阻等参数来检测，而外壳和散热器可以通过外观和温度等因素来判断。
3.运动运动可以帮助让变压器保持良好的状态。
例如，我们可以定期开动变压器，在工作条件的适当范围内加热变压器，以消除潮气和杂质。
定期运动还可以改变变压器中的残留磁场，缓解变压器的压力。
4.故障排除干式变压器的故障排除通常包括检测和更换故障组件。
在检测过程中，我们需要根据实际情况选择合适的工具和方法，例如，对于绝缘故障，我们可以使用高压电桥来定位故障点；对于铁心故障，我们可以使用短路阻抗法。
5.保养和更换因为干式变压器的使用寿命是有限的，所以我们需要定期维护和更换部件，以保证其稳定性和寿命。
这些部件包括散热器、绕组、绝缘等。
同时，在更换过程中，我们还应该注意到更换时间和更换方式。
干式变压器结构原理及检修维护模版
干式变压器结构原理及检修维护模版干式变压器是一种常见的变压器类型，其主要原理是通过绕组和铁心来实现电能的传递与转换。
干式变压器由绕组、铁心、外壳和绝缘材料等部分组成，下面将详细介绍其结构原理及检修维护模板。
一、干式变压器的结构原理1. 绕组：干式变压器的绕组通常由高压绕组和低压绕组组成。
高压绕组和低压绕组通过绝缘材料进行绝缘，并通过引线连接到外部电源和负载。
2. 铁心：铁心是干式变压器的核心部分，通常采用硅钢片叠装而成。
铁心的作用是提供磁路，使电能能够顺利地在绕组之间流通。
3. 外壳：干式变压器的外壳通常由金属材料制成，用于保护绕组和铁心，同时具有隔离绝缘的作用。
外壳通常具有散热孔和进出线孔等设计，以便散热和电路连接。
4. 绝缘材料：干式变压器的绝缘材料主要用于绝缘绕组和绝缘铁心，以防止电路短路和漏电。
常见的绝缘材料有绝缘纸、绝缘胶布、绝缘漆等。
二、干式变压器的检修维护模板干式变压器的检修维护是保证其正常运行和延长使用寿命的重要工作。
下面是一个常见的干式变压器检修维护模板，供参考：1. 外观检查：- 检查外壳是否有变形、裂缝或腐蚀现象。
- 检查散热孔是否畅通，清除堵塞物。
- 检查进出线孔是否松动，修复或更换损坏部分。
2. 温度检测：- 使用红外测温仪检测变压器各部分的温度，确保温度均匀且正常。
3. 绝缘检测：- 使用绝缘电阻测试仪对绕组和铁心进行绝缘测试，确保绝缘电阻符合要求。
（通常绝缘电阻应大于100兆欧）4. 结构检查：- 检查绕组和铁心的连接是否牢固，修复或更换松动部分。
- 检查绝缘材料是否老化、破损或掉落，修复或更换受损部分。
5. 精确测量：- 使用电力调制仪对变压器的负载损耗、空载损耗、短路阻抗等进行精确测量，确保各项参数符合标准要求。
6. 清洁和除湿：- 使用吸尘器清洁变压器表面的灰尘和污垢。
- 使用除湿剂或箱体加热器除去变压器内部的湿气。
7. 油封检查：- 对于带有油封的干式变压器，应检查油封是否磨损、老化或漏油，及时更换或修理。
干式变压器结构原理及检修维护
干式变压器结构原理及检修维护干式变压器是一种不使用油作为绝缘介质的变压器，其具有结构简单、安全可靠、维护方便等特点，被广泛应用于城市建筑、地铁等场所。
本文将介绍干式变压器的结构原理以及检修维护方法。
一、干式变压器的结构原理干式变压器由高压侧和低压侧两个绕组、铁芯、外壳等部分组成。
绕组之间通过绝缘层进行绝缘，绕组的形状根据功率和电压等参数来设计。
铁芯起到导磁作用，可以将高压侧的磁场传递给低压侧。
外壳则用于保护绕组和铁芯，同时具备散热的功能。
干式变压器的结构原理如下：1. 绕组：高压侧和低压侧的绕组由导线绕制而成，绕制工艺包括绝缘处理、线圈成型和焊接等步骤。
2. 绝缘层：绕组之间的绝缘层采用优质绝缘材料，如绝缘纸、电木等，具有良好的绝缘性能和耐高温性能。
3. 铁芯：铁芯由多个铁片堆积而成，铁片之间采用绝缘涂层隔离，以防止短路。
4. 外壳：外壳采用阻燃材料制成，能够有效防止火灾的扩散。
5. 散热装置：干式变压器的散热采用自然冷却方式，通风槽和风扇等散热装置能够提高变压器的散热效果。
二、干式变压器的检修维护干式变压器的检修维护是确保变压器正常运行和延长使用寿命的重要措施。
以下是干式变压器的常见检修维护内容：1. 定期维护：- 清洁外表：定期清洁变压器外表，保持外表清洁、干燥，防止灰尘和杂质积聚。
- 检查绝缘材料：定期检查绝缘材料的状况，如绝缘纸、电木等，发现老化或损坏应及时更换。
- 检查接线端子：定期检查变压器的接线端子，确保接触良好，紧固可靠。
- 检查散热装置：定期检查变压器的散热装置，如通风槽、风扇等，确保散热正常。
2. 故障排除：- 温升过高：如果变压器温升过高，可能是绕组接触不良、冷却不良等原因引起，需要检查并及时排除故障。
- 绕组短路：如果变压器绕组发生短路，可能是由于绝缘损坏或绕组间距过小等原因引起，需要修复或更换绕组。
- 外壳漏电：如果变压器的外壳漏电，可能是由于绝缘破损或外壳接地等原因引起，需要检查绝缘情况并处理。
干式变压器工作原理
干式变压器工作原理干式变压器是一种常见的电力设备，它能够将高电压变成低电压，并且可以在不使用液体绝缘剂的情况下工作。
干式变压器具有安全可靠、环保节能等优点，因此在各个领域得到了广泛的应用。
那么，干式变压器是如何工作的呢？下面将从以下几个方面进行详细介绍。
一、干式变压器的基本构造干式变压器由高压侧和低压侧两部分组成，其中高压侧包括高压线圈和铁芯，低压侧包括低压线圈和铁芯。
铁芯由多个薄片叠加而成，并且在叠加时需要采取交错排列的方式，以减小磁滞损耗和涡流损耗。
线圈则由导线绕制而成，并且需要经过严格计算和设计才能保证其符合规定的电气参数。
二、干式变压器的工作原理1. 磁通产生当高压侧通电时，会在高压线圈中产生磁通。
这些磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。
这个过程可以用法拉第电磁感应定律来描述。
2. 磁通变化当高压侧的电流发生变化时，会引起高压线圈中的磁通发生变化。
这些变化的磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。
这个过程可以用楞次定律来描述。
3. 电流传输当低压线圈中产生电动势时，如果有负载接入，就会产生电流。
这些电流会通过导线传输到负载上，并且完成功率转换的过程。
三、干式变压器的优点1. 安全可靠干式变压器不需要使用液体绝缘剂，因此不存在漏油、爆炸等安全隐患。
同时，干式变压器还具有较高的绝缘强度和耐热性能，能够在恶劣环境下正常工作。
2. 环保节能由于不需要使用液体绝缘剂，因此干式变压器不会对环境造成污染。
同时，由于其高效节能的特点，能够有效降低电网的能耗和排放。
3. 维护简便干式变压器不需要定期更换绝缘油，因此维护成本较低。
同时，由于其结构简单，也方便进行日常检修和维护。
四、干式变压器的应用领域干式变压器广泛应用于各个领域，包括电力、工业、建筑等。
其中，在一些对环境要求较高的场所，如医院、学校等公共场所中，更是得到了广泛的应用。
五、干式变压器的发展趋势1. 高效节能随着社会经济的发展和环保意识的提高，人们对于能源利用效率和节能减排方面提出了更高要求。
干式变压器
干式变压器引言干式变压器是一种常见的电力设备，它在能量传输和分配中起到关键作用。
不同于油浸变压器，干式变压器采用空气或干燥绝缘材料作为绝缘介质，因此不需要维护和护理。
本文将探讨干式变压器的工作原理、优点、应用以及在电力系统中的作用。
一、工作原理干式变压器是通过将高压电流通过线圈传递给低压线圈的方式来改变电压。
它基本上由两个主要部分组成：高压线圈和低压线圈，它们之间通过磁场耦合。
当交流电流通过高压线圈时，它会在低压线圈中产生一个相应的电流。
这种变压器没有油来冷却或绝缘，而是使用干燥的绝缘材料来防止电弧和击穿。
二、优点1. 无需维护：干式变压器相对于油浸变压器而言，不需要常规的维护和测试。
由于没有油污染和泄漏的问题，减少了维修和维护的成本和工作量。
2. 火灾安全：干式变压器无需使用可燃的油来冷却和绝缘，使其在火灾安全性方面具有明显优势。
这种变压器可以在易燃区域使用，因为没有油污染的风险。
3. 环境友好：由于干式变压器不需要使用油，因此对环境的影响较小。
没有油泄漏或污染问题，也不需要处理废弃的油和绝缘材料。
4. 节省空间：干式变压器相对更为紧凑，占地面积较小。
这使得它们适用于空间有限的场所，例如商业建筑、地下设施等。
5. 提供稳定的电压：干式变压器能够提供稳定的电压输出，保证电力系统的正常运行。
它们具有良好的电气性能和良好的电压控制能力。
三、应用干式变压器广泛应用于各个领域，包括工业、商业和住宅等。
以下是一些常见的应用领域：1. 工业领域：干式变压器在工业领域中起着至关重要的作用，用于为大型机械和设备提供所需的电能。
由于其占地面积较小，可以方便地安装在工厂或机房中。
2. 商业领域：干式变压器被广泛应用于商业建筑、购物中心、酒店等场所。
它们能够为建筑物提供稳定的电能，同时由于其火灾安全性能和环境友好性能，使得其在商业建筑中更受欢迎。
3. 住宅领域：干式变压器也可以在住宅建筑中发挥重要作用，用于为住宅区提供电力。
干式变压器原理
干式变压器原理
干式变压器的原理是利用磁感应原理和电磁感应原理，在自由空气环境中，通过主次绕组之间的磁场耦合，将输入电压变换为输出电压的一种电气设备。
其主要原理如下：
1. 磁感应原理：干式变压器的主绕组产生交流电流，产生的磁场通过变压器的铁芯，将铁芯内的空气饱和磁感应强度传递给次绕组，使次绕组也产生交流电流。
2. 电磁感应原理：主绕组的交流电流在铁芯中产生磁通量变化，根据法拉第电磁感应定律，次绕组中会产生感应电动势，从而使次绕组中的电流也产生变化。
3. 变压器比例关系：根据变压器的比例关系可以知道，主绕组的电压与次绕组的电压之间存在着一个比例关系，即输入电压与输出电压的比值等于主绕组与次绕组的匝数比。
4. 磁场耦合：干式变压器主要通过铁芯将主绕组的磁场传导给次绕组，使得交流电能在主次绕组之间传递。
同时，干式变压器的绕组之间通过空气绝缘，不需要导热油或绝缘油的填充，因此称为干式变压器。
综上所述，干式变压器的原理是利用磁感应和电磁感应原理，通过磁场耦合将输入电压变换为输出电压。
干式变压器的工作原理
干式变压器的工作原理
干式变压器是一种没有液体绝缘介质的变压器。
它的工作原理基本上和传统的油浸式变压器相同，只是使用了干燥的固体绝缘材料来代替油作为绝缘介质。
干式变压器的主要工作原理如下：
1. 主要部件：干式变压器由主变压器、绝缘材料、冷却系统和保护系统等组成。
主变压器由高压线圈和低压线圈组成，它们之间通过磁耦合实现能量传递。
2. 绝缘材料：干式变压器使用干燥的固体绝缘材料，通常是特殊的绝缘纸或绝缘垫片，来代替油作为绝缘介质。
这些绝缘材料具有良好的电绝缘性能，可以有效防止电弧、击穿和漏电等现象。
3. 冷却系统：干式变压器通常采用自然冷却或强制风冷的方式进行散热。
自然冷却利用空气对变压器进行散热，而强制风冷则通过风扇将空气强制循环，加快冷却速度。
冷却系统的设计和运行状态直接影响变压器的温度和功率损耗。
4. 保护系统：干式变压器通常配备有过载保护、短路保护和温度保护等系统，以确保变压器在工作过程中的安全可靠性。
这些保护系统会监测变压器的电流、温度和电压等参数，并在异常情况下采取相应的措施，如切断电源或触发警报，以保护变压器免受损害。
总体而言，干式变压器通过线圈之间的磁耦合实现电能的传递和转变，并借助绝缘材料、冷却系统和保护系统等辅助设备来保证其正常运行和安全工作。
与油浸式变压器相比，干式变压器具有不易泄漏、维护简便等优点，因此在一些特殊环境和场合下被广泛使用。
scb13干式变压器技术原理(一)
scb13干式变压器技术原理(一)SCB13干式变压器技术简介干式变压器是一种常见的电力设备，它与传统的油浸式变压器相比，具有无油、低噪音、环保等优势。
在干式变压器技术中，SCB13干式变压器是一种先进的解决方案，本文将对其相关原理进行解释。
SCB13干式变压器简介SCB13干式变压器采用了特殊的绕组结构和高性能绝缘材料，使其在高温和高负载条件下仍然能保持良好的性能。
它可以广泛应用于工业、机场、医院等场所，以满足不同用电需求。
主要特点•无油：SCB13干式变压器采用干式绝缘技术，无需使用油作为冷却介质，有效避免油泄漏的安全隐患。
•环保：干式变压器不含有害物质，符合环境保护要求，对周围环境无污染。
•低噪音：SCB13干式变压器采用低噪音设计，有效降低了变压器运行时的噪音水平，减少了对周围环境和人员的影响。
•高效率：通过优化设计和新型材料的应用，SCB13干式变压器能够提供更高的能源转换效率，降低能源消耗和运行成本。
工作原理SCB13干式变压器的工作原理与传统变压器基本相同，即利用电磁感应原理进行能量转换。
当交流电通过主绕组时，会在铁心中产生交变磁场，从而感应出次级绕组中的电动势。
根据绕组的匝比关系，可实现电压升降的功能。
绝缘材料SCB13干式变压器采用高性能绝缘材料进行绝缘，以确保其在高压和高温环境下的可靠性和安全性。
常见的绝缘材料包括玻璃纤维绝缘片、环氧树脂绝缘板等。
这些材料具有良好的耐热、耐电压等特性，能够有效地隔离绕组之间的电场，防止漏电及击穿等问题的发生。
应用领域SCB13干式变压器由于其无油、低噪音、高效率等优点，广泛应用于以下领域： - 工业用电：适用于各类工业设备的供电，如钢铁厂、电力厂等。
- 机场：用于飞机停机坪和航站楼等场所的供电。
- 医院：满足医院电力需求，保证医疗设备的正常运行。
- 商业建筑：提供商业综合体、写字楼等场所的电力供应。
总结SCB13干式变压器技术通过采用先进的绕组结构和高性能绝缘材料，实现了无油、低噪音、环保等特点。
干式变压器结构原理及检修维护范文（二篇）
干式变压器结构原理及检修维护范文干式变压器是一种常见的变压器类型，其结构原理及检修维护十分重要。
本文将深入探讨干式变压器的结构原理以及常见的检修维护方法。
本文分为四个部分，首先介绍干式变压器的结构组成，然后具体阐述其工作原理，接着探讨常见的检修维护方法，最后总结全文。
一、干式变压器的结构组成干式变压器由多个部件组成，其中包括：1. 铁芯：铁芯是干式变压器的核心部件，由硅钢片叠压而成。
铁芯的作用是提供磁通路径，增强磁场的作用。
铁芯还起到了支撑线圈的作用，确保其稳定性和可靠性。
2. 绕组：绕组是干式变压器的关键部件之一，分为高压绕组和低压绕组。
高压绕组和低压绕组之间通过绝缘层隔离，以避免电流短路。
绕组通常由绝缘线圈等材料制成，以确保电流的正常传输。
3. 绝缘材料：干式变压器中绝缘材料的选择十分重要。
常见的绝缘材料有油漆、纸板、纸板格栅、绝缘胶等。
这些绝缘材料可以有效隔离绕组和外部环境，防止漏电和电弧产生。
4. 散热系统：干式变压器的散热系统非常重要，它能够有效地降低变压器的温度，保证其正常运行。
散热系统通常由散热器和风扇组成，通过风力传导和对流来散发热量。
二、干式变压器的工作原理干式变压器的工作原理与液体浸泡式变压器相似，主要分为电磁感应原理和能量传递原理两个方面。
1. 电磁感应原理：当高压绕组通入交流电时，产生的电流通过绕组产生磁场。
这个磁场会引起低压绕组中的电流发生变化，根据电磁感应原理，电流变化会产生电动势。
通过绕组之间的电磁感应，电流能够在高压绕组和低压绕组之间进行能量传递。
2. 能量传递原理：高压绕组中的电流通过电磁感应原理，在低压绕组中产生相应的电流。
这个过程中，能量从高压绕组传递到低压绕组，完成电压的变换。
变压器的工作主要依赖于这个能量传递原理，以满足电力系统中不同电压的需求。
三、干式变压器的检修维护方法干式变压器在运行过程中需要定期进行检修维护，以保证其正常运行和延长使用寿命。
以下是常见的检修维护方法：1. 清洁：定期对变压器进行清洁工作，尤其是散热系统。
干式变压器结构原理及检修维护
干式变压器结构原理及检修维护引言干式变压器是一种非常常见的电气设备，经常用于工业领域中的输电、配电、变压等环节。
干式变压器由于绝缘材料不易老化，耐热性强，不需要进行维护以及安装容易等优点而受到了大众的广泛关注。
本文将介绍干式变压器的结构原理、维护和维修的具体方法。
干式变压器的结构原理干式变压器的外形结构干式变压器的外形与油浸变压器不同，它不需要具备油箱、散热器和冷却系统以及油压检测系统等。
相反，在外观上，它更加简洁、环保而且低噪音。
干式变压器的外观由导体、绝缘材料、燃烧极高的夹层和外壳等部分组成。
干式变压器的绕组由多个导体缠绕形成。
缠绕形式包括单绕组、双绕组等多种类型，用于实现不同的功能。
干式变压器的内部构造干式变压器的内部构造由高压侧绕组、低压侧绕组、绝缘材料、固定工具等部分组成。
绕组是干式变压器的核心部分，高压侧和低压侧的绕组分别分布在铁心上。
其中，高压侧的绕组为沿电力输送线的绕组，低压侧的绕组为沿电力消耗线的绕组。
绕组包括线圈和绝缘材料，绝缘材料是不可或缺的一部分，用于隔离两个线圈，以避免绕组之间的电路短路。
固定工具用于用于固定绕组上的线圈和铁心。
夹层是干式变压器的防火层，可以防止发生火灾。
夹层材料对干式变压器的防火性能影响非常大。
干式变压器的工作原理干式变压器是将电能从一种形式转换成另一种形式的装置。
变压器工作的基本原理是依据磁通沿传输介质（例如铁心）的转移，通过变压比改变电压和电流的大小。
当变压器的一侧（高压侧）接通电源后，磁场产生能够沿着铁心到达另一侧（低压侧），并诱导出与磁场大小和方向相一致的电磁场。
这个过程中会产生感应电动势，在低压侧的绕组中诱发出低电压和大电流。
干式变压器的检修维护干式变压器的检查干式变压器是比较复杂的电气设备，对于正常的运行应该进行不定期的检查。
主要检查包括：•外壳检查：检查外壳是否有断裂、变形等情况，检查有无漏点、裂纹•着火检查：检查夹层是否有着火的痕迹•绝缘检查：使用万用表检查绕组之间的绝缘是否正常•温度检查：检查变压器的工作温度是否正常，如果温度过高需要进行调整•湿度检查：用湿度计对变压器进行检测，如果湿度过高需要开机升温，以便将湿气排出•相序检查：检查高压侧和低压侧的相序是否正确，如果相序混乱可能会造成电器故障干式变压器的维修如果变压器出现故障，应该及时进行修理。
干式变压器工作原理
干式变压器工作原理
干式变压器是一种主要用于输电和配电系统的变压器，其工作原理如下：
1. 磁路：干式变压器主要由高压绕组、低压绕组和铁芯构成。
铁芯是由高机械强度和高磁导率的硅钢片堆叠而成，可以提供一个闭合的磁路。
2. 高压绕组和低压绕组：高压绕组和低压绕组分别绕在铁芯上，它们之间通过磁感应耦合实现能量转换。
高压绕组接入高压电源，低压绕组连接负载设备。
3. 磁感应耦合：当高压绕组通电时，产生的磁场通过铁芯传递给低压绕组，这种互相作用称为磁感应耦合。
由于铁芯具有高导磁性能，磁场可以很好地传递到低压绕组。
4. 变压作用：根据磁感应耦合原理，高压绕组和低压绕组之间的匝数比例决定了电压的变化。
如果低压绕组的匝数比高压绕组多，那么输出电压将低于输入电压；反之，如果低压绕组的匝数比高压绕组少，输出电压将高于输入电压。
这样就实现了变压作用。
5. 散热：干式变压器的绝缘材料是耐高温的，能够适应高温环境。
在使用过程中，变压器内部产生的热量可以通过导热材料和外部散热器进行有效散热，从而保持变压器的稳定运行。
总结起来，干式变压器通过磁感应耦合原理，将输入电压变换
为所需的输出电压，实现电能的传输和分配。
它具有结构简单、可靠性高、防火性能好、无污染等优点，因此在一些特殊场合或环境中得到广泛应用。
干式变压器结构原理及检修维护范文
干式变压器结构原理及检修维护范文干式变压器是一种常见的电力变压器，在电力系统中被广泛应用。
它具有结构简单、维护方便、无需维护油的优点，因此受到了广大用户的喜爱。
本文将详细介绍干式变压器的结构原理，并针对其检修维护进行范文展示。
一、干式变压器的结构原理干式变压器是一种没有油绝缘的电力变压器，因此它的结构设计相对简单。
一般来说，干式变压器主要由铁芯、绕组和外壳三个部分组成。
1. 铁芯：干式变压器的铁芯采用高性能的硅钢片制成，这种材料具有较低的磁滞损耗和较高的导磁性能，可以有效降低变压器的负载损耗。
铁芯的主要作用是提供漏磁通，保证变压器的工作效率。
2. 绕组：干式变压器的绕组分为高压绕组和低压绕组，它们通过绝缘层隔离。
绕组采用优质的电磁线制成，通常是铜线或铝线。
绕组的设计需要考虑电压、电流和功率因数等因素，以确保变压器的安全稳定运行。
3. 外壳：干式变压器的外壳通常由防火材料制成，以防止发生火灾。
外壳具有良好的隔热性能，可以有效防止温升过高。
此外，外壳还具有防尘、防湿和防腐蚀的功能，以保护变压器的正常运行。
二、干式变压器的检修维护范文干式变压器作为电力系统中重要的设备之一，对其的检修维护至关重要。
下面是一份干式变压器的检修维护范文，供参考。
【标题】：干式变压器检修维护范文【正文】：干式变压器作为电力系统中的主要设备之一，在正常运行过程中需要定期进行检修和维护，以保证其正常运行和延长使用寿命。
下面是一份干式变压器的检修维护范文，供参考。
一、定期检查1. 外观检查：检查变压器的外壳表面是否出现腐蚀、污渍和裂缝等情况，如发现问题应及时处理。
2. 温度检测：使用温度计测量变压器的温度，确保其不超过额定温升，否则需要进行散热措施。
3. 电气检测：使用电流表和电压表检测变压器的输入和输出数据，确保其工作在正常范围内。
4. 绝缘检测：使用绝缘电阻表检测绕组和绝缘材料的绝缘性能，确保其达到标准要求。
二、日常维护1. 清洁变压器：定期清洁变压器的外壳和散热器，避免灰尘和杂物阻塞散热器，影响散热效果。
干式变压器的原理维护及检修
干式变压器的原理维护及检修干式变压器是一种采用干式绝缘材料对变压器进行绝缘的高压电气设备。
相比于传统的液浸式变压器，干式变压器具有更高的安全性和可靠性，因为它不会产生液体绝缘物质的泄漏和火灾风险。
干式变压器的工作原理、维护和检修如下。
干式变压器的工作原理与传统液浸式变压器相似，都是通过变压器原理将电能由低电压传递到高电压或由高电压传递到低电压。
干式变压器由两个或多个线圈组成，通过在一侧的输入线圈中施加交流电压，产生变化的磁场，从而通过电磁感应作用，在输出线圈上产生所需的电压。
1.温度监测：干式变压器的正常工作温度通常应该在规定的范围内。
因此，定期测量变压器的温度是非常重要的。
这可以通过在变压器表面安装温度传感器来实现，以快速识别异常情况并采取适当的措施。
2.清洁：干式变压器的外部应保持清洁，防止灰尘、污垢等杂质对变压器的散热性能产生影响。
定期进行外部清洁，并确保变压器有足够的通风空间，以确保良好的散热。
3.绝缘测试：定期对干式变压器进行绝缘测试是非常重要的，以保证其绝缘性能正常。
可以使用万用表或其他绝缘测试仪器进行测试，确保变压器的绝缘电阻达到要求。
4.定期检查连接部分：定期检查干式变压器的连接部分，确保电缆和连接器没有松动、脱落或损坏情况。
如果发现任何异常，应立即进行修复或更换。
1.故障诊断：如果干式变压器出现故障，首先需要进行仔细的观察和检查，以确定故障的类型和原因。
可以使用计算机诊断系统或手动检查来进行故障诊断。
2.绝缘电阻测试：对干式变压器进行绝缘电阻测试，以确定绝缘是否正常。
可以使用专业的绝缘测试仪器进行测试，确保绝缘性能符合要求。
3.温度监测：在检修过程中，需要对变压器的温度进行监测，以确定是否存在过高的温度。
如果发现温度异常，需要采取相应的措施进行修复或更换。
4.维修或更换：根据故障的具体情况，对干式变压器进行维修或更换。
可能需要更换烧坏的线圈、绝缘材料等部件，或者进行焊接、磨砂和喷漆等修复工作。
干式变压器结构原理及检修维护
干式变压器结构原理及检修维护一、干式变压器的结构原理1.高压绕组：高压绕组是由铜线组成的线圈。
铜线的直径与绝缘层的厚度有关，直径越大，绕组电阻越小，能够承受更大的电流。
一般情况下，高压绕组采用分层绕组，可以减少电流在绕组中的温升。
2.低压绕组：低压绕组是由铜线组成的线圈。
低压线圈的铜线直径通常比高压线圈的直径小，因为低压绕组承受的电流较小。
3.铁芯：铁芯是由多个硅钢片组成的，用于提供磁通路径。
铁芯上的硅钢片能够减少铁耗和涡流损耗，提高变压器的效率。
4.绝缘材料：干式变压器的绝缘材料是非常重要的。
通常情况下，采用环氧树脂或织物酚醛树脂作为绝缘材料，可以提供良好的电绝缘和耐热性能。
二、干式变压器的检修维护1.机械维护：定期检查各个零部件的固定情况，确保绝缘材料和绕组的正常运行。
检查铁芯是否松动，确保绕组与铁芯之间的间隙符合要求。
2.清洗维护：定期清洗变压器各个部件。
使用干净的棉布或吸尘器清除绝缘材料上的灰尘和污物。
定期清洁铁芯表面，防止灰尘和污物积累。
3.绝缘维护：检查绝缘材料的状况，确保其完整无损。
定期对绝缘材料进行绝缘电阻测试，以确保其绝缘性能。
如发现绝缘材料存在破损和老化，应及时更换。
4.冷却系统维护：干式变压器通常采用强制通风冷却或自然通风冷却。
定期清理冷却系统中的灰尘和杂质，确保冷却系统正常工作。
检查冷却风扇是否正常运转，是否存在异常噪音。
5.绕组检修：定期检查绕组的电阻和短路情况，确保绕组的正常工作。
如发现绕组存在故障，应及时修复或更换。
6.环境条件维护：干式变压器应保持在适宜的环境条件下运行。
温度和湿度应符合变压器的额定工作条件。
定期检查并维护变压器周围的环境，确保其能够正常工作。
综上所述，干式变压器采用无绝缘油的设计，更加环保和安全。
对于干式变压器的检修维护，机械维护、清洗维护、绝缘维护、冷却系统维护、绕组检修和环境条件维护都是非常重要的。
通过定期的检修维护，可以延长干式变压器的使用寿命，确保其正常运行。
干式变压器维护检修规程
干式变压器维护检修规程a 、定期检查(1)树脂浇注干式变压器是需要维护的，并不是完全免维护，应该定期清理干式变压器表面污秽。
(2)表面污秽物大量堆积，会构成电流通路，造成表面过热损坏变压器。
在一般污秽状态下，半年清理一次，严重污秽状态下，应缩短清理时间，同时在清理污秽物时，紧固各个部位的螺栓，特别是导电连接部位。
(3) 投运后的2-3个月期间进行第一次检查，以后每年进行一次检查。
b、检查的内容包括:(1)检查浇注型绕组和相间连接线有无积尘，有无龟裂，变色，放电等现象，绝缘电阻是否正常。
(2)检查铁芯风道有无灰尘，异物堵塞，有无生锈或腐蚀等现象。
(3) 检查绕组压紧装置是否松动。
(4)检查指针式温度计等仪表和保护装置动作是否正常。
(5) 检查冷却装置包括电动机，风扇是否良好。
(6) 检查有无由于局部过热，有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色。
(7) 检查变压器所在房屋或柜内的温度是否特别高，其通风，换气状态是否正常，变压器的风冷装置运转是否正常。
(8) 检查调压板位置，当电网电压高于额定电压时，将调压板连接1 档2 档，反之连接在4 档5 档，等于额定电压时，连接在3 档处，最后应把封闭盒安装关闭好，以免污染造成端子间放电。
(9)变压器的接地，必须可靠。
(10)变压器如果停止运行超过72小时(若湿度>;=95% 时允许时间还要缩短)在投运前要做绝缘，用2500v摇表测量，一次对二次及地>;=300m ，二次对地>;=100m ，铁芯对地>;=5m(注意拆除接地片)。
若达不到以上要求，请做干燥处理，一般启动风机吹一段时间即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 水
4 检查绝缘子
检修步骤：检查绝缘子是否完好 质量标准：绝缘子固定应牢固，连表面有无电痕迹和炭化现象，绝缘无损坏。
5 检查进出引线
检修步骤：检查进出引线是否完好 质量标准：引线相序正确，导电接触面无过热、灼伤痕迹，薄涂一层电力复 合脂连接紧固。
6 检查各绝缘件，检查紧固件、连接件
• 水
检修步骤：检查各绝缘件，检查紧固件、连接件是否完好。 质量标准 ：检查各绝缘件，检查紧固件、连接件不松动，螺栓齐全紧固， 松动螺栓进行紧固，表面无爬电和碳化现象。
• 水
9 检查通风散热系统
检修步骤：检查干式变压器风机。 质量标准 ：检查风机无剧烈震动、无异常声音、转动正常。
3.4 注意事项
• 水
1. 变压器安装完毕投入运行之前对于无外壳的变压器，应在变 • 水 压器垢周围安装隔离栏栅，以避免意外事故发生。
2. 变压器投入运行以后严禁触摸变压器主体，以防事故发生。 3. 变压器的试验、安装、维护必须由有资格的专业人员承担。 4.变压器安装在高压开关柜中，应特别注意线圈外表对开关柜绝 缘距离，否则湿度大时就容易出意外。
• 水
• 水
ABB雷神（绕包式）干式变压器
2.2 干式变压器的性能比较
• 水
(1) 环氧挠注式干变的特点： 1) 绝缘强度高:浇注用环氧树脂具有18～22kV/mm的绝 缘击穿场强，且与电压等级相同的油浸变具有大致相同的雷电冲 • 水 击强度。 2) 抗短路能力强:由于树脂的材料特性，加之绕组是整 体浇注，经加热固化成型后 成为一个刚体，所以机械强度很高， 经突发短路试验证明，浇注式变压器因短路而损坏的极少。 3) 防灾性能突出:环氧树脂难燃、阻燃并能自行熄灭， 不致引发爆炸等二次灾害。 4) 环境性能优越:环氧树脂是化学上极其稳定的一种材 料，防潮、防尘，即使在大 气污秽等恶劣环境下也能可靠地运行， 甚至可在100% 温度下正常运行，停运后无需干燥预热即可再次 投运。可以在恶劣的环境条件下运行，是环氧浇注式干变较之浸 渍式干变的突出优点之一。 5) 维护工作量很小:由于有了完善的温控、温显系统， 目前环氧浇注式干变的日常 运行维护工作量很小，从而可
（2）超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏 测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达 到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压 器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器 迅速跳闸。
• 水
（3）温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测 取温度变化值，直接显示各相绕组温度（三相巡检及最大值显示， • 水 并可记录历史最高温度），可将最高温度以 4～20mA模拟量输出， 若需传输至远方（距离可达1200m）计算机，可加配计算机接口， 1只变送器，最多可同时监测31台变压器。系统的超温报警、跳 闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系 统的可靠性。
• 水
• 水
a. 环氧树脂浇注干变高压侧
b.环氧树脂浇注干变低压侧
• 水
2．绕包式(缠绕式)环氧树脂干变 这种结构的典型代表是ABB公司在20世纪70年代中 期所开发出的“雷神”式变压器(RESI- BLOC)。这种变压器低 • 水 压一般为箔式绕组，高压绕组则在绕线机上绕包，内模为环氧玻 璃布筒。绕包时边绕导线，边绕玻璃纤维，再经过一树脂槽将浸 好树脂的纤维缠绕在已绕好的导线上面。待整个绕组绕完后，再 进烘箱加热固化，使之成为一个整体。
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕 • 水 组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变 压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及 其报警控制是十分重要的。 （1）风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测 温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达 110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动 停止风机。
1.2 主要部件
• 水
变压器主要有：铁芯、绕组、油箱、附件等组成。 铁芯：是变压器的磁路部分，由铁芯柱（柱上套装绕组）、铁轭（连接铁芯 以形成闭合磁路）组成，为了减小涡流和磁滞损耗，提高磁路的导磁性，铁芯采 用0.35mm~0.5mm厚的硅钢片涂绝缘漆后交错叠成。
• 水
绕组：是变压器的电路部分，采用铜线或铝线绕制而成，原、副绕组同心套 在铁芯柱上。为便于绝缘，一般低压绕组在里，高压绕组在外，但大容量的低压 大电流变压器，考虑到引出线工艺困难，往往把低压绕组套在高压绕组的外面。
油箱：是装器身和变压器油的，为了便于散热，有的箱壁上焊有散热管。变 压器油的作用是绝缘和冷却。 器身：是指铁芯和绕组装在一起的整体。
Full Of Water 变压器的组成结构，如下图所示：
• 水 • 水
1.3 工作原理
Full Of Water 变压器原、副边绕组如下图所示：
• 水
• 水
Full Of Water
2.3 环氧树脂浇注干变工作原理
• 水
干式变压器，即不依靠其它冷却介质的自然风冷却的变压 • 水 器。工作原理是变压器初级绕组通过交流电流，在变压器的铁芯 内产生交变的磁场，交变的磁场就会在绕在同一铁芯上的次级绕 组产生感生电动势，即形成电压。变比是根据绕组的匝数决定的
2.4 温度控制系统
• 水
3 维护及检修
3.1 日常维护项目
• 水
• 水
• 水
• 水
3.2 检修内容
• 水
• 水
• 水
• 水
3. 3 步骤及质量标准
1 变压器清灰
• 水
检修步骤：用压缩空气清洁变压器铁芯和线圈缝隙及风机的灰尘。 质量标准：表面无灰 尘杂质。
• 水
2 检查铁芯
检修步骤：（1） 检查铁芯是否平整，绝缘漆膜是否脱落， 叠片紧密程度。 （2） 检查铁芯上下夹件、 方铁、 压板的紧固程 度，并用扳手 逐个紧固上下夹件、方铁、压 板等各部位紧固螺栓。 （3）采用 2500V 绝缘电阻表测量铁芯对夹件及地的绝缘电阻。 质量标准 ：（1）铁芯应平整，绝缘漆膜无 脱落，叠片紧密，边侧的硅钢 片 不应翘起或成波浪状，铁芯 各部表面应无灰尘和杂质，无 生绣、腐蚀痕迹；片 间应无短 路、搭接现象，接缝间隙符合要求。 （2） 螺栓紧固，夹件上的正、 d) 用专用扳手紧固上下铁芯的穿 心螺栓并 反压钉和锁紧螺帽无松动，与 测量穿心螺杆对铁芯及地绝缘电阻。 绝 缘垫圈接触良好，无放电烧 伤痕迹。 （3）铁芯对夹件及地的绝缘电阻不低于 5MΩ。
• 水
• 水
干式变压器的原理、维护及检修
目录
1 电力变压器
1.1 简介 1.2 主要部件 1.3 工作原理 1.4 型号及表示含义
2 干式变压器
2.1简介 2.2 分类 2.3 性能比较 2.4 工作原理 2.5 温度控制系统
3 维护及检修
3.1 日注意事项
• 水 • 水
1.4 型号及表示含义
• 水
Full Of Water 2 干式变压器
2.1 干式变压器的分类
• 水
目前世界上的干式变压器主要有浸渍式与环氧树脂式(包括 • 水 浇注式与绕包式)两大类型。 （一）浸渍式干变：它的制造工艺比较简单，通常用导线绕 制完成的绕组浸渍以耐高温的绝缘漆，并进行加热干燥处理。根 据需要可选用不同耐热等级的绝缘材料，分别制成B级、E级F级 和H级(早期为B、E级)，早期这种干变的绝缘材料及其处理工艺 都不能满足制造高性能干变的要求，使得这种类型的干变极易受 潮，从而大大降低了运行可靠性，同时绝缘水平也较低。另外投 运前还需要预先加热干燥，也使运行复杂化。所以，环氧树脂浇 注干变正是为了克服这些缺点才应运而生、得以大量发展的。 （二）环氧树脂类干式变压器：环氧树脂类干变指主要用环 氧树脂做为绝缘材料的干式变压器，它又可分为浇注式与包绕式 两类。在现有产品中，绝大多数都是环氧浇注式。
• 水
以大大减轻运行人员的负担，并降低运行费用。 6) 运行损耗低，运行效率高。 7) 噪声低。 8) 体积小、重量轻，安装调试方便。 • 水 9) 不需单独的变压器室，不需吊芯检修，节约占地面积， 相应节省土建投资。 (2) 绕包式干变特点： 绕包式结构的最大优点是无需专门的模具与专用浇注设备。 但是由于树脂是常规条件下加入，而不是真空浇注的，难免在它 的内部混有空气。这就容易引起局部放电从而降低其运行可靠性， 所以为了可靠起见，往往把设计场强取得低一些，这又将使变压 器的体积增大。另外，这种绕包式变压器所费的工时也较多。 综上所述可知，绕包式干变成本将高于一般的浇注式变压器， 同时运行可靠性也要差-些，因此这种缠绕式结构在国内仅少数 厂家生产，在世界上的应用也远远没有浇注式多。
• 水
7 变压器高温保护测试
检修步骤：用电吹风温度传感器，检查温度仪温度显示是否正常。温度超 o o C C 标130 时，温控仪是否报警。温度超出150 时变压器高压侧开关时否跳闸。 质量标准 ：检查温度仪温度显示正常，温度超出 时，温控仪高温报 警，温度超出 时，变压器高压侧开关超温跳闸。
