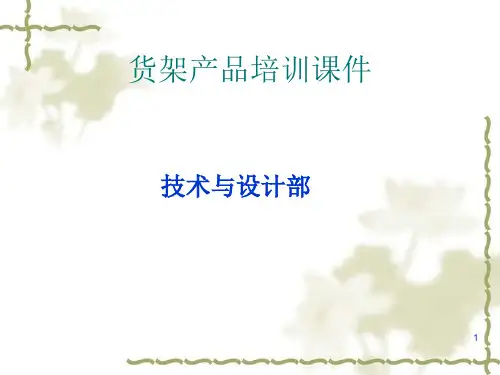

货架基础知识培训(课堂PPT)
合集下载
货架产品培训课件
9
货架产品培训课件
货架产品开发任务下发流程
服务中心或市场部提出货架产品开发需求，提交产品管理小组评审； 产品管理小组评审通过后，市场部提交货架分类方案，参考见附件
货架分类方案提交产品线经理、销售支持部、市场部、工艺质量部、 PMC评审 评审通过后，市场部下发项目任务书及修正后的货架分类方案给到 产品线进行开发
10
货架产品培训课件
货架产品确认流程
产品线建立货架产品BOM后，一定要与原有的产品结构进行比对， 确保无误后再转移至生产环境 产品线确认货架产品结构无误后提交货架产品与原产品的对照表， 给到PMC、销售支持部、工艺质量部、市场部 待工艺质量部维护好工艺路线后，产品线应把对应的原产品成品编 码进行处理，标识上（停用，已转货架产品） 市场部应向市场公告转货架的情况
3
货架产品培训课件
货架产品的结构框图
NFC9175灯具模型（模型编码：7008301）
主体
NFC9175主体 编码：4008301001
必选货架
NFC9175包装纸箱组 件类 编码：4008301013
NFC9175使用说明书 类 编码：4008301002
NFC9175铭牌类 编码： 4008301003
NFC9175透明件 类 编码： 4008301011
可选货架
NFC9175发货配件包 类 编码：4008301016
NFC9175低顶灯主 体 220V50Hz 编码：3008302013
NFC9175长寿顶灯 主体（中绿灰军品） 220V/50Hz 编码：3008302015
NFC9175包装纸箱组 件 编码：3008302014
货架产品的编码通知单
7
货架产品培训课件
货架产品培训课件
货架产品开发任务下发流程
服务中心或市场部提出货架产品开发需求，提交产品管理小组评审； 产品管理小组评审通过后，市场部提交货架分类方案，参考见附件
货架分类方案提交产品线经理、销售支持部、市场部、工艺质量部、 PMC评审 评审通过后，市场部下发项目任务书及修正后的货架分类方案给到 产品线进行开发
10
货架产品培训课件
货架产品确认流程
产品线建立货架产品BOM后，一定要与原有的产品结构进行比对， 确保无误后再转移至生产环境 产品线确认货架产品结构无误后提交货架产品与原产品的对照表， 给到PMC、销售支持部、工艺质量部、市场部 待工艺质量部维护好工艺路线后，产品线应把对应的原产品成品编 码进行处理，标识上（停用，已转货架产品） 市场部应向市场公告转货架的情况
3
货架产品培训课件
货架产品的结构框图
NFC9175灯具模型（模型编码：7008301）
主体
NFC9175主体 编码：4008301001
必选货架
NFC9175包装纸箱组 件类 编码：4008301013
NFC9175使用说明书 类 编码：4008301002
NFC9175铭牌类 编码： 4008301003
NFC9175透明件 类 编码： 4008301011
可选货架
NFC9175发货配件包 类 编码：4008301016
NFC9175低顶灯主 体 220V50Hz 编码：3008302013
NFC9175长寿顶灯 主体（中绿灰军品） 220V/50Hz 编码：3008302015
NFC9175包装纸箱组 件 编码：3008302014
货架产品的编码通知单
7
货架产品培训课件
最全货架知识 ppt课件
• 特点: • 由多种组合部件组装而成，结构简单,便于拆卸、运输和组装。
• 抽屉式货架占地少、承重大、分类详细、操作简便，承载＜ 750kg/层为轻量型抽屉式货架，承载≥750kg层为重量型抽屉式货 架。
• 抽屉式货架若用于存放模具,无需叉车，顶部选配手拉葫芦移动 车，可实现模具的起吊。
• 抽屉式货架广泛适用于模具等机械加工装备的存放，是现代化工 厂不可缺少的存储用品
ppt课件
17
驶入式货架的优点：
① 库房利用率较高，由于每一条通道的两侧可以布 置纵深不等的货位，所以可以布置较多的存货位 置
② 可适应各种类型的货物，可按货物尺寸要求调整 横梁高度
③ 货架整体结构强度较好
④ 单位货位成本较低
驶入式货架的缺点：
① 使用于批量货物的存取，对先进先出要求 较高、批量小、品种多的货品不适合
15m以上）。 • 按货架的载重量：重型货架（每层载重500kg以上）、中型货架（每层载重150～500kg）、轻型货
架（每层载重150kg以下）。 • 按货架的加工形式：组合式货架和焊接式货架。 • 按货架用途不同：仓储货架和超市货架。
ppt课件
6
几种常见的货架介绍
1）层架 • 由立柱、横梁、层板构成 • 结构简单、适用性强；存取方便，但存放货物数
② 对叉车的选择有限制，一般要求叉车的宽 度较小，行走垂直稳定性较好
ppt课件
18
适用范围：
• 驶入式货架投资成 本相对较低，适用 于横向尺寸较大、 品种较少、数量较 多且货物存取模式 可预定的情况，常 用来储存大批相同 类型货物。
• 由于其存储密度大， 对地面空间利用率 较高，常用在冷库 等存储空间成本较 高的地方。
• 叉车可自由的进出 于货架之间的走廊 从而使仓库得到最 大限度的利用。
• 抽屉式货架占地少、承重大、分类详细、操作简便，承载＜ 750kg/层为轻量型抽屉式货架，承载≥750kg层为重量型抽屉式货 架。
• 抽屉式货架若用于存放模具,无需叉车，顶部选配手拉葫芦移动 车，可实现模具的起吊。
• 抽屉式货架广泛适用于模具等机械加工装备的存放，是现代化工 厂不可缺少的存储用品
ppt课件
17
驶入式货架的优点：
① 库房利用率较高，由于每一条通道的两侧可以布 置纵深不等的货位，所以可以布置较多的存货位 置
② 可适应各种类型的货物，可按货物尺寸要求调整 横梁高度
③ 货架整体结构强度较好
④ 单位货位成本较低
驶入式货架的缺点：
① 使用于批量货物的存取，对先进先出要求 较高、批量小、品种多的货品不适合
15m以上）。 • 按货架的载重量：重型货架（每层载重500kg以上）、中型货架（每层载重150～500kg）、轻型货
架（每层载重150kg以下）。 • 按货架的加工形式：组合式货架和焊接式货架。 • 按货架用途不同：仓储货架和超市货架。
ppt课件
6
几种常见的货架介绍
1）层架 • 由立柱、横梁、层板构成 • 结构简单、适用性强；存取方便，但存放货物数
② 对叉车的选择有限制，一般要求叉车的宽 度较小，行走垂直稳定性较好
ppt课件
18
适用范围：
• 驶入式货架投资成 本相对较低，适用 于横向尺寸较大、 品种较少、数量较 多且货物存取模式 可预定的情况，常 用来储存大批相同 类型货物。
• 由于其存储密度大， 对地面空间利用率 较高，常用在冷库 等存储空间成本较 高的地方。
• 叉车可自由的进出 于货架之间的走廊 从而使仓库得到最 大限度的利用。
货架存储设备培训教材PPT(共 31张)
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
货架存储设备
1、货架
• 货架——就一般字面意义上将，泛指存放货物的架子。 • 在仓库设备中，货架是指专门用于存放成件物品的保管设备。
货架的作用及功能
• 1.货架是一种架式结构物，可充分利用仓库空间，提高库容利用 储存能力。
• 2.存入货架中的货物，互不挤压，物资损耗小，可完整保证物资 减少货物的损失。
• （2）横梁式货架
• 也叫托盘式货架，具有承重大，高度适应范围广泛，机械存取， 特点。可存储的物品种类丰富，配合托盘和各类附件，可解决绝 存取问题。存取机械包括：平衡重式叉车，前移式叉车，堆高车 喷涂材料，全自动喷塑处理，保证长时间的耐久使用，具有长久 面颜色为支柱 组蓝色，横梁、跨梁橘色，创造轻松明亮的存储
货架作业
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃!
货架的分类ppt课件
• 层格式货架 架
抽屉式货
17
层格式货架特点和用
途
• 1、每格原则上只
能放一种物品，
不易混淆；
• 2、其缺点是层间 光线暗，存放数 量少。
• 3、主要用于规格 复杂、多样，必 须互相间隔开的 物品。
18
抽屉式货架特点和用途
• 1、主要用于存放中 小型模具，通常每层 承载量小于500公斤； 重型抽屉式货架可用 于存放特重型模具和 货物。
四 常用货架
（八）驶入/驶出式货架
结构与驶入式货架相同，不同之处在于驶入／驶出式货架
前后通道是通的，没有拉杆封闭。前后均可安排存取货，
能够实现先进先出。
特点及用途：
此类货架仓容利用率高，高
密度配置的情况下，高度可
达10m，库容利用率可以高 达90％以上，而且能够保 证先进先出，只是对托盘质
量和规格要求较高。
• 重力式的一种
43
特点：1.先进后出 2.高密度储存
后推式货架，压入式货架
后推式货架是搁板 或滑轨向前方倾斜。 用叉车把后到的货 物由前方存入货架 时，此货物便把原 先的货物用到后方。 当从前方取货时， 后方的货物自动滑 向前方，以待拣取。
44
能力模块1 货架作用及其存放
四 常用货架
（七）驶入式货架 驶入式货架是指托盘的存放由里向外逐一存放，叉车 存、取同一托盘时用相同通道。 1.驶入式货架结构 这种货架采用钢质结构，钢柱上有向外伸出的水平突出构 件或悬轨，叉车将托盘送入，由货架两边的悬轨托住托盘 及货物。
5
6
• 横梁（主要组成部分）：连接柱片支撑货物 • 地角（主要组成部分）：连接货架与地面使货架更稳固 • 柱片（主要组成部分）：用于支撑货架的全部重量 • 护角（主要组成部分）：保护货架柱片不受叉车撞击 • 纵梁（选配件）：支撑货物 • 隔撑（选配件）：用于货架与墙壁的连接 • 木板（选配件）：平铺在横梁之间摆放货物 • 钢板（选配件）：平铺在横梁之间摆放货物
抽屉式货
17
层格式货架特点和用
途
• 1、每格原则上只
能放一种物品，
不易混淆；
• 2、其缺点是层间 光线暗，存放数 量少。
• 3、主要用于规格 复杂、多样，必 须互相间隔开的 物品。
18
抽屉式货架特点和用途
• 1、主要用于存放中 小型模具，通常每层 承载量小于500公斤； 重型抽屉式货架可用 于存放特重型模具和 货物。
四 常用货架
（八）驶入/驶出式货架
结构与驶入式货架相同，不同之处在于驶入／驶出式货架
前后通道是通的，没有拉杆封闭。前后均可安排存取货，
能够实现先进先出。
特点及用途：
此类货架仓容利用率高，高
密度配置的情况下，高度可
达10m，库容利用率可以高 达90％以上，而且能够保 证先进先出，只是对托盘质
量和规格要求较高。
• 重力式的一种
43
特点：1.先进后出 2.高密度储存
后推式货架，压入式货架
后推式货架是搁板 或滑轨向前方倾斜。 用叉车把后到的货 物由前方存入货架 时，此货物便把原 先的货物用到后方。 当从前方取货时， 后方的货物自动滑 向前方，以待拣取。
44
能力模块1 货架作用及其存放
四 常用货架
（七）驶入式货架 驶入式货架是指托盘的存放由里向外逐一存放，叉车 存、取同一托盘时用相同通道。 1.驶入式货架结构 这种货架采用钢质结构，钢柱上有向外伸出的水平突出构 件或悬轨，叉车将托盘送入，由货架两边的悬轨托住托盘 及货物。
5
6
• 横梁（主要组成部分）：连接柱片支撑货物 • 地角（主要组成部分）：连接货架与地面使货架更稳固 • 柱片（主要组成部分）：用于支撑货架的全部重量 • 护角（主要组成部分）：保护货架柱片不受叉车撞击 • 纵梁（选配件）：支撑货物 • 隔撑（选配件）：用于货架与墙壁的连接 • 木板（选配件）：平铺在横梁之间摆放货物 • 钢板（选配件）：平铺在横梁之间摆放货物
《货架技术》课件
承载平台。
5
检查和调整
仔细检查货架安装是否正确，进行必要 的调整。
货架维护保养
• 定期检查货架稳定性和结构完整性。 • 进行防锈处理，延长货架的使用寿命。 • 保持货架的清洁和整齐，确保物品易于存取。
总结
货架技术在仓储和库房管理中起到关键作用。选择适合的货架、正确安装和 维护，将提高效率并优化存储空间。PPT课件。在本次课程中，我们将深入了解货架技术的 相关知识，并为您展示如何选择、安装和维护货架。
什么是货架技术
货架技术是一种用于仓库和库房的储存设备，提供有效的存储和组织解决方 案，使物品易于访问和管理。
货架分类
按承重能力分
轻型货架、中型货架、重型货架、超重型货架
按结构形式分
单面货架、双面货架、重型货架、穿插式货架
货架选择要点
• 承重能力 • 货架高度 • 仓储物品特性
货架安装步骤
1
地面处理
确保地面平整、清洁，便于安装货架。
安装立柱
2
将立柱垂直固定在地面上，并确保牢固
稳定。
3
安装横梁和连接杆
将横梁和连接杆与立柱连接，形成货架
安装货架面板
4
的框架结构。
根据需要，安装货架面板，形成货架的

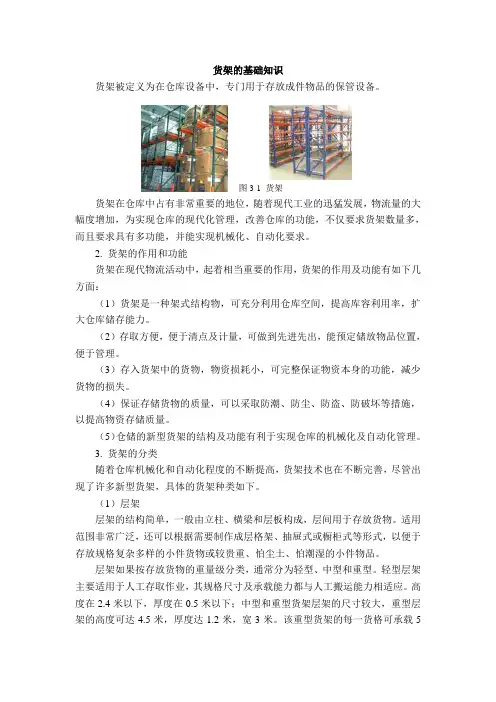

货架基础知识
货架的基础知识货架被定义为在仓库设备中，专门用于存放成件物品的保管设备。
货架在仓库中占有非常重要的地位，随着现代工业的迅猛发展，物流量的大幅度增加，为实现仓库的现代化管理，改善仓库的功能，不仅要求货架数量多，而且要求具有多功能，并能实现机械化、自动化要求。
2. 货架的作用和功能货架在现代物流活动中，起着相当重要的作用，货架的作用及功能有如下几方面：（1）货架是一种架式结构物，可充分利用仓库空间，提高库容利用率，扩大仓库储存能力。
（2）存取方便，便于清点及计量，可做到先进先出，能预定储放物品位置，便于管理。
（3）存入货架中的货物，物资损耗小，可完整保证物资本身的功能，减少货物的损失。
（4）保证存储货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高物资存储质量。
（5）仓储的新型货架的结构及功能有利于实现仓库的机械化及自动化管理。
3. 货架的分类随着仓库机械化和自动化程度的不断提高，货架技术也在不断完善，尽管出现了许多新型货架，具体的货架种类如下。
（1）层架层架的结构简单，一般由立柱、横梁和层板构成，层间用于存放货物。
适用范围非常广泛，还可以根据需要制作成层格架、抽屉式或橱柜式等形式，以便于存放规格复杂多样的小件货物或较贵重、怕尘土、怕潮湿的小件物品。
层架如果按存放货物的重量级分类，通常分为轻型、中型和重型。
轻型层架主要适用于人工存取作业，其规格尺寸及承载能力都与人工搬运能力相适应。
高度在2.4米以下，厚度在0.5米以下；中型和重型货架层架的尺寸较大，重型层架的高度可达4.5米，厚度达1.2米，宽3米。
该重型货架的每一货格可承载5图3-1 货架吨。
（2）悬臂式货架 悬臂式货架由3～4个塔形悬臂和纵梁相连而成。
悬臂的尺寸根据所存放货物的外形确定。
悬臂式货架在储存长形货物的仓库中被广泛运用。
（3）托盘货架托盘货架专门用于存放堆码在托盘上的货物，其基本形式与层架相似。
托盘货架是使用最普遍的一种货架，提供100％的存取性，并且有很好的拣取效率。
物流设备货架培训课件(ppt 40张)
2）货架系统对物流系统的限制（弊端）： ① 选择货架后不能随意更改，给仓库变化运营方式，改变 客户结构都会形成障碍 ② 要较高的仓储管理水平做保证 ③ 不适用于较重物品的存储，较重物品的垂直运动消耗较 多能量，对叉车消耗较大 ④ 对仓库建设标准的要求比平面仓库高，如照明、防火系 统等，带来设计难度和建筑成本增加 ⑤ 货架系统本身投资大，并需要于价值昂贵的升高叉车配 合
第一节 货架系统
一、货架的概念 1、货架的概念 货架是为了节省货品存放空间，增加库 房利用效率，用支架、隔板或托架组 成的立体储存货物的设施。
平面库布置的形式 ，很少使用货架
高货架、自动化 立体库房应用 越来越多
• • • • • • • •
横梁（主要组成部分）：连接柱片支撑货物 地角（主要组成部分）：连接货架与地面使货架更稳固 柱片（主要组成部分）：用于支撑货架的全部重量 护角（主要组成部分）：保护货架柱片不受叉车撞击 纵梁（选配件）：支撑货物 隔撑（选配件）：用于货架与墙壁的连接 木板（选配件）：平铺在横梁之间摆放货物 钢板（选配件）：平铺在横梁之间摆放货物
3.1.1 货架的作用和功能
① ② ③ ④ 充分利用空间，提高库容利用率 保证货物储存状态，减少货物损失 提高存取、拣选作业的效率 有利于实现机械化、自动化管理
3.1.2 货架的分类
按货架制作工艺：焊接式、组合式 按货架运动状态：固定式、移动式、旋转式 高度：高层（15米以上）、低层（5米以下）、中层 货架与建筑物的结构关系：整体结构式和分离结构式 按货格储存货物单元的型式分为：托盘货架、容器货架 按货架的结构特点：层架、层格架、抽屉架、旋臂架、橱架、 三角架、栅型架 7. 按货架的载重量分：重型货架、中型货架、轻型货架 1. 2. 3. 4. 5. 6.
几种常见的货架ppt课件
货架系统
货架的概念
货架是为了节省货品存放空间，增加 库房利用效率，用支架、隔板或托架组成 的立体储存货物的设施。
平面库布置的形式 ，很少使用货架
高货架、自动化 立体库房应用
越来越多
1
货架是专门用于存放成件物品的保管设备，在仓库中占有非常重要的地位。
货架的介绍 • 是一种架式结构物，能充分利用仓库空间，提高库容利用率，扩大仓
适应性
经济性
先进性
34
货架系统的利弊分析
1）使用货架为仓库运作带来的好处
① 可充分利用仓库空间，提高库容利用率和存储能力 ② 物品存取方便，便于清点及计量，可做到先进先出 ③ 存放物品互不挤压、损耗小， ④ 高货架库房采取防潮、防尘、防盗等措施，提高存储质量 ⑤ 由利于实现仓库的机械化及自动化管
2）货架系统对物流系统的限制（弊端）：
光。 • 存放小件物品、贵重物品，刀具、精
密仪器、药品等。
10
抽屉式货架
• 抽屉式货架又称模具架,适用于存放模具等重物.顶部选配手拉葫芦 移动车,便于模具的起吊和存取,抽屉板下设置滚轮轨道,便于重载 后仍能用很小的力轻松拉动,配备外拉固定装置,保证安全使用.通 常每层承载量小于800-1500㎏,根据承载能力可分为轻量型、重量 型两种。
11
12
4）悬臂式货架 • 中间立柱向单侧或双侧伸出悬臂而成。 • 悬臂可固定，也可调节。 • 储存长条形和不规则货物，圆钢、型钢、木板等。
13
悬臂式货架
14
适用于存放较长的板材、棒料、 管材、卷料及盘料。
15
5）驶入/驶出式货架 • 钢制结构，钢柱上有向外伸出的水平突起构件。 • 高密度存放货架，库容利用率达到90%以上。 • 只能从正面驶入，库存货物很难实现先进先出。 • 每一巷道只宜保管同一种、不受保管时间限制的货物。
货架的概念
货架是为了节省货品存放空间，增加 库房利用效率，用支架、隔板或托架组成 的立体储存货物的设施。
平面库布置的形式 ，很少使用货架
高货架、自动化 立体库房应用
越来越多
1
货架是专门用于存放成件物品的保管设备，在仓库中占有非常重要的地位。
货架的介绍 • 是一种架式结构物，能充分利用仓库空间，提高库容利用率，扩大仓
适应性
经济性
先进性
34
货架系统的利弊分析
1）使用货架为仓库运作带来的好处
① 可充分利用仓库空间，提高库容利用率和存储能力 ② 物品存取方便，便于清点及计量，可做到先进先出 ③ 存放物品互不挤压、损耗小， ④ 高货架库房采取防潮、防尘、防盗等措施，提高存储质量 ⑤ 由利于实现仓库的机械化及自动化管
2）货架系统对物流系统的限制（弊端）：
光。 • 存放小件物品、贵重物品，刀具、精
密仪器、药品等。
10
抽屉式货架
• 抽屉式货架又称模具架,适用于存放模具等重物.顶部选配手拉葫芦 移动车,便于模具的起吊和存取,抽屉板下设置滚轮轨道,便于重载 后仍能用很小的力轻松拉动,配备外拉固定装置,保证安全使用.通 常每层承载量小于800-1500㎏,根据承载能力可分为轻量型、重量 型两种。
11
12
4）悬臂式货架 • 中间立柱向单侧或双侧伸出悬臂而成。 • 悬臂可固定，也可调节。 • 储存长条形和不规则货物，圆钢、型钢、木板等。
13
悬臂式货架
14
适用于存放较长的板材、棒料、 管材、卷料及盘料。
15
5）驶入/驶出式货架 • 钢制结构，钢柱上有向外伸出的水平突起构件。 • 高密度存放货架，库容利用率达到90%以上。 • 只能从正面驶入，库存货物很难实现先进先出。 • 每一巷道只宜保管同一种、不受保管时间限制的货物。
货架介绍课件
2023/4/22
Sam Snjie
8
上海安工工业
横梁式钢层板货架
2023/4/22
Sam Snjie
9
上海安工工业
阁楼货架
2023/4/22
特点：
►采用独特双层或多层结构，充分利用仓 库上部空间
►结构简单，安装方便
►层板可根据客户要求增减，适合各种尺 寸货物的存储
►货物存取方式灵活多样，可采用人工捡 取或使用叉车、升降平台、输送带、滑 道等进行存取作业
Sam Snjie
10
上海安工工业
阁楼货架
2023/4/22
Sam Snjie
11
上海安工工业
阁楼货2
上海安工工业
阁楼货架
2023/4/22
Sam Snjie
13
上海安工工业
二、滑移式货架
2023/4/22
Sam Snjie
14
上海安工工业
二、滑移式货架
上海安工工业
货架产品的应用
货架作为仓库中最基本也是最重要的存储设备 之一，具有承上启下的作用，一方面能充分利用仓 库空间，降低仓储成本；另一方面通过合理布置， 在存取操作中可以有效节约人力资源。因此，根据 所存储的货物形式选用不同种类的货架，通过对仓 库的合理布局、综合分析，确定货物在存储、管理、 搬运、出货中合理的位置，计算出准确的货物存储 量，从而达到合理利用、便于管理仓库的目的。
2023/4/22
Sam Snjie
2
上海安工工业
货架的种类及应用
一、搁板式货架 搁板式货架造型别致，结构科学，安装拆卸极其简单，便于运输，
层高25/50毫米任意调节，每层层板均布载荷范围在100kg~500kg之间， 主要用于小件物品的储存，可配合零件盒、周转箱使用。广泛应用于商 场、超市、企业仓库及事业单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习内容
2
学习目的
• 一.学习货架概念及分类 • 二.掌握货架结构组成 • 三.了解货架特点及用途 • 四.强化标准货架方案设计注意事项
3
第一节货架概念及分类
1.1.货架的概念
货架是为了节省货品存放空间，增加 库房利用效率，用支架、隔板或托 架组成的立体储存货物的设施。
平面库布置的 ，很少使用货架
高货架、自动化 立体库房应用
越来越多
4
1.2.货架分类
• 按货架的载重量分：重型货架、中型货架、轻型货架 • 货架制作工艺：焊接式、组合式 • 高度：高层（15米以上）、低层（5米以下）、中层 • 货架与建筑物的结构关系：整体结构式和分离结构式 • 按货格储存货物单元的型式分为：托盘货架、容器货
架 • 按货架的结构特点：层架、层格架、抽屉架、旋臂架、
2.3.3承载范围
总承载均载每层250kg-750kg，每组柱卡承载可按250kg计算。
2.3.4常用附件
背侧板，背侧网，分隔板，标签牌等
2.3.5注意事项
除基本参数外还需了解客户又无特殊需求，例如铺木板.防静电胶皮等
2.3.6设计参数
①货架具体尺寸要求（放置的货物类型及尺寸）。
②货架层数及每层的高度要求。
21
22
23
24
中Ⅰ型货架
25
26
2.3中Ⅱ货架
特点，适用范围及注意事项：
（1）.采用柱片与横梁插接式的结构，安装便利，调整方便，适合人工存取；
（2）.柱片所有材料均采用优质冷轧型钢制作，强度大、钢性好、承载量较大，每片柱片的承载能力在4000Kg以内； （每层层板最大均载750kg, 注：最大承载取决于柱卡。）
③货架每层承载
27
2.3.6柱片参数计算： （1）.斜撑数量算法： （总高-200-150）/（450/500/550）=斜撑数量 （2）.横撑长度：柱片宽-40*2+30 （3）.斜撑长度： ［（横撑长度-30）平方+450/500/550平方］」开平方+30
28
29
30
31
32
33
中Ⅱ型货架
橱架、三角架、栅型架 • 按货架运动状态：固定式、移动式、旋转式
5
常用术语
• 节距—货架面孔或侧孔用于调节层板高度 的孔的间距成为节距
6
• 主架，副架—每排货架的第一组称为主架， 其余为副架
7
• 过桥通道—高位货架排布时，为了充分利 用空间，通常会去除某组货架下层横梁以 满足叉车或人员通过，上层仍然可以用于 货物存放，此处的通道称为过桥通道。
①货架具体尺寸及承载要求（货物含托盘尺寸及每层托盘数）。
②货架层数及每层的高度要求，也可根据建筑高度自行设计。
38
2.5.5铺层板说明 层板类型： （1）.木板 （需使用搁挡加强局部承载） （2）.内卷槽（C100*25*1.0/1.2内卷槽，需制作封边固定） （3）.楼板 （200*40*2.0/2.5,250*40*2.0/2.5型材） （4）.网片层板 2.5.6注意事项： （1）.重型货架设计时需要考虑叉车举升高度及通道等配套设备的使用。 （2）.在做重型货架排布方案时，除考虑仓库物流方向外还需设置待检区及叉车存放区等功能区，为
2.3.1中Ⅱ1.5/1.8/2.0）+横斜撑30*17*1.2矩形管］
（做普通货架时立柱厚度规定为1.5；只有阁楼等承重较大的情况下选用1.8/2.0）
（2）.横梁（横梁截面为国标矩形管或P型管，两端焊有两爪/三爪柱卡，柱卡选择依据横梁承载决定）
（80*50截面横梁必须使用三爪柱卡，因为两爪柱卡侧边为53，无法焊接）
（宽度D500以内一根筋；D600双筋；D720三筋/货架长度较长时筋数量需计算） （层板筋靠中托顶托支撑受力）
(层板宽度=D-30） （6）.安全销（安全作用：防止横梁脱落） （7）.定位销(防止层板延货架宽度方向位移） （8）.塑料胶脚（防止划伤地面） 2.2.2表达式 L2000*D500*H2000，四层层板四层摆放，均载200kg/层。 2.2.3承载范围 均载每层80kg-250kg.单组货架总载荷不超过2T. 2.2.4常用附件 背侧板，背侧网，分隔板，标签牌等 2.2.5注意事项 （1）.项目货架数量较大时可选用新中Ⅰ型货架，量少请选用老式中Ⅰ型货架。 （2）.除基本参数外还需了解客户又无特殊需求，例如铺木板.防静电胶皮等
17
轻型货架
18
19
20
2.2中Ⅰ货架
• 特点，适用范围及注意事项： • （1）.完全插接式结构，无螺栓连接，安装便捷，拆装、移位方便快捷，适合人工存取； • （2）.层板数量可任意增减，层板高度可调节，最小可调节量：50mm • （3）.广泛应用于各行各业，适用于零、小部件的存放，高度通常在2m以内，最高不超过3m，人工存取，通道宽度通常设置1米
（5）.连接螺栓
（6）.双面隔撑（货架背靠背时使用） 2.5.2表达式
横斜撑规格：
L2580*D1000*H3000，两层横梁三层摆放，均载1.5t/层。 2.5.3承载范围
80,90立柱：C40*24*1.2
均载每层750kg-3000kg，每组柱卡承载可按1000kg计算。 2.5.4设计参数
100 立柱：C40*29*1.2
货架基础知识培训
南京苏正科技实业有限公司
1
1. 货架的分类 2. 货架常用术语 3. 轻型货架 4. 中型货架 5. 托盘 6. 重型货架 7. 贯通式货架 8. 流利架 9. 悬臂式货架 10. 抽屉式货架 11. 压入式货架 12. 重力式货架 13. 阁楼式货架 14. 钢结构平台 15. 阁楼式平台货架
36
37
2.5重型货架
特点，适用范围及注意事项：
（1）.横梁式货架又称货位式货架，100%定位存放，存取速度快，高位货架使用堆垛机存取，低位货架可用叉车存
取，能实现机械化装卸作业，便于单元化存取，库容利用率高，可提高劳动生产率，实现高效率的存取作业，便于
实现计算机的管理和控制；
（2）.采用柱片与横梁插接式的结构，安装便利，调整方便；
（3）.横梁上焊有柱卡，每柱卡上有挂爪，保证有足够的承载强度，配有安全销，确保使用安全，横梁杆结构为P 形管，便于平铺钢制层板，结构简单实用，层板更换方便，每层由若干块钢制层板组成，横梁高度可随意调节， 最小可调节量：50mm；
（4）.当货架宽度超过800或长度超过2000时需考虑每层增加拉杆。
（5）.通道宽度通常设置1米
左右。 • （4）.中Ⅰ货架主副架只相差两根共用的立柱。 2.2.1中Ⅰ货架组成 （1）.立柱 (55*55*1.5) (中Ⅰ立柱侧孔节距为50） （2）.横梁（固定作用不承载，通常每组货架只顶层和底层配备，共4根；高度超过2.5米中间需增加两根） （3）.中托（共4柱卡） （4）.顶托（相对于中托高度较矮，共2柱卡） （5）.层板 (常用材料厚度0.7，层板折弯厚度40加39的筋）
角码加强结构），最高不超过3m ，人工存取，通道宽度通常设置1米左右。 （4）.轻型货架无主副架之分。 2.1.1轻型货架组成 （1）.立柱（万能角钢38*38*1.5/1.8，节距50） （2）.角码（单角码，双角码） （3）.层板（常用材料厚度0.7，层板折弯厚度30加29的筋/木板：纤维板或刨花板等）
δ=1.5
δ=1.2/1.35/1.5
δ=1.2/1.35/1.5
14
重型货架横梁截面
抱焊管
抱扣管
15
其他横梁截面
16
第二节货架结构组成
2.1轻型货架
特点，适用范围及注意事项： （1）.采用钢层板与万能角钢组合的形式，结构轻巧，物美价廉，适合人工存取 。 （2）.层板与立柱之间采用插接式结构，可随意调整每一层板的高度，最小调节量为50mm； （3）.广泛应用于各行各业，适用于零、小部件的存放，高度通常在2m（高度超过2米中间需加一层
（3）.层板(层板常用材料厚度为0.7钢板，折弯厚度为25/28，由横梁台阶高度决定；还可选用木板）
（木板局部受力强于刚层板，但是耐用及整体受力较弱）
（4）.安全销（φ6,安全作用：防止横梁脱落）
（5）.塑料胶脚
（6）.连接螺栓(柱片螺栓：M6*50）
2.3.2表达式
L2000*D500*H2000，四层层板四层摆放，均载500kg/层。
34
35
2.4钢托盘
特点： • 1、承载能力在托盘中是最强的。 • 2、100%环保，可以回收再利用，资源不浪费。 • 3、表面作防滑处理，周边作包边处理。底盘坚固,整体质量轻而钢性强。具备稳定的包装性能； • 4、防水,防潮；与木托盘相比有环保优势（如木托盘容量滋生虫害）。 • 5、与塑料托盘相比有强度、耐磨、耐温及价格优势。 • 6、特别是用于出口时，不需要熏蒸、高温消毒或者防腐处理,符合国际环保法规； • 7、灵活（四方向的插入设计，无形中提高空间利用和操作的方便性，而且其坚固的底版设计亦符合输送滚输
8
货架尺寸说明
货架常规尺寸用长L宽D高H表示
9
立柱种类
轻架立柱
10
中A型立柱
中B立柱
11
80*60
重型货架立柱
80*60*2.0最大载荷6T 90*60*2.0最大载荷8T
90*60
12
90*68
90*68*2.0最大载荷10T 100*68*2.0最大载荷12T
100*68
13
层板货架横梁截面
和自动包装系统使用）等。 • 8、缺点是易腐蚀，价格偏高。 钢托盘组成： （1）.面板（100*25内卷槽/50*25矩形管）
（50*25矩管做面板托盘喷塑及加工费用低于内卷槽面板） （2）.支腿（双向进叉：100*50矩形管/四向进叉50*25矩形管拼焊） （3）.封边（1.5钢板展开64） （4）.支腿封板（1.5钢板展开98*69） 表达式 L1200*D1000*H125（标准高度），均载1t/托。 承载范围 根据托盘大小及面板数量决定，如面板不满铺还需保证面板间隙≤80mm. 注意事项：设计前需确认托盘进叉方向及面板间隙要求
