JL-150系列电流继电器说明书
JL 系列电动机保护器 说明书
JL系列电动机保护器使用说明书 ● 国家火炬计划项目产品 厦门佳兴电器有限公司 ● 专家鉴定结论:国内领先水平 地址:厦门市枋湖西路52-58号 邮编:361009 ●国家专利产品、中外技术结晶 电话:0592 - 5773829、5620743 传真:0592-5620742 ● 国家节能机电产品推广项目 E-MAIL :jim_yanjingtang@ ● 福建省工业产品执行标准证书 Q/XJX 01-2001 网址: 一、型号及含义 A 和160 – 三相电机保护器 产品型号 JL30FB JL30DB 、JL30DC 、 JL10DB 、JL10DC JL80FB 、JL80FC JL160FB 、JL160FC产品规格 5A 3A 6A 25A 30A 30A 80A 80A 120A 160A 200A 电流范围(A) 2-5 0.25-3 0.5-6 3-25 10-3010-30 20-80 20-8060-120100-160140-200外形尺寸 73×46×8590×49×89120×55×109注:JL30FB需配电流比互感器用于保护大功率电机。
反时限过载保护特性曲线如图2 二、 工作环境: 1.海拔不超过2000米,环境温度-40℃—+85℃. 2.大气相对湿度:在+40℃时不超过85%. 4.无剧烈冲击和振动的地方. 三、注意事项 1.使用前,请详细阅读说明书。
2.定期检查保护器使用情况。
保护器如出现问题,请与当地经销商或我公司联系。
自行拆开维修,我公司不保修。
3.一旦发生保护,必须查明原因并排除故障后,方可重新启动。
切勿强行启动,以免烧毁电动机。
四、售后服务 在不撕开防伪标签、不损坏产品外观的情况下,两年内产品出现质量问题,可免费维修或更换。
五、安装及调试: 1.JL10DB☆ 刻度面板说明 ① 电流整定旋钮 ② 绿灯:电源指示灯 ③ 红灯:过电流指示灯 ④ 动作时间整定旋钮 ☆ 调试说明 ⑴ 根据电动机实际工作电流选择一只合适规格的保护器。
继电器_EVR150CI_150A_800V-产品规格书说明书
EVR150CI继电器规格书1、技术参数注)①.在微小负载水平下能够通断的下限目标值。
该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变,因此在使用时,推荐在实际负载下进行确认②. 寿命测试通断时间:通0.3s,断2.7s,使用二极管时,触点复位时间可能会延迟,电寿命可能会下降,敬请注意。
2、外形尺寸图技术要求:1、未注公差按公差列表。
2、外观无脏污、划伤等不良,标签需正确。
3、安装底部平面度要求:≤0.5mm。
4、出货包装满足功率继电器出货包装标准要求。
※配套连接器信息(选配)母端品牌:矢崎护套:7283-1020金属端子:7116-4020※配套螺丝(选配)规格:GB9074.13十字槽凹穴六角头螺栓组合件_M4×10_8.8级3、标贴信息4、出货检验项目(at 23℃)● 外观检查 ● 尺寸检查 ● 吸合电压 ● 释放电压 ● 额定动作电流 ● 接触电阻 ● 耐电压 ●绝缘电阻5、 正确使用注意事项:⏹ 工作电压1) 吸合电压、释放电压会随着环境温度和使用条件而发生变化,因此敬请注意。
2) 施加的电压超过最大施加电压时,线圈中的异常升温会缩短绝缘涂层的寿命而发生线圈烧损和层间短路,因此请务必注意。
另外,使用环境温度的范围也请注意不要超过使用范围。
3) 对于这款继电器,如果额定电压(或电流)长时间施加到线圈和接点上,然后关闭并立即打开,则线圈温度和线圈电阻将比平时高。
这意味着操作电压也比平时高,超过了额定值(“热启动”)。
在这种情况下,应采取适当措施,例如降低负载电流和通电时间或限制使用环境温度,防止施加额定操作电压以上的线圈电压等。
4) 线圈长期连续通电时,受线圈自身发热的影响,会促使线圈的绝缘发生劣化。
5) 额定值中的主触点额定值均为电阻负载时的数值。
使用L/R>1ms 的感性负载(L 负载)的情况下,请与感性负载并行采取浪涌吸收措施。
未采取措施的情况下,可能会造成电气寿命下降、发生切断不良。
继电器使用说明
第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时,输出量将发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件,广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中,是最重要的控制元件之一。
继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕;有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕;在继电器的输入局部和输出局部之间,还有对输入量进展耦合隔离,功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。
作为控制元件,概括起来,继电器有如下几种作用:1)扩大控制围。
例如,多触点继电器控制信号到达*一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。
2)放大。
例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。
3)综合信号。
例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比拟综合,到达预定的控制效果。
4)自动、遥控、监测。
例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。
二、继电器的工作原理如下图,当控制电路中的开关K闭合时,电磁铁便具有磁性,将衔铁吸下,使继电器触点接触,与触点相连接的电源电路便接通;当控制开关K断开时,电磁铁的磁性被撤消,继电器触点弹开,电源电路亦随之断开。
三、继电器的继电特性继电器的输入信号*从零连续增加到达衔铁开场吸合时的动作值**,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。
一旦触点闭合,输入量*继续增大,输出信号y将不再起变化。
当输入量*从*一大于**值下降到*f,继电器开场释放,常开触点断开〔如图1〕。
我们把继电器的这种特性叫做继电特性,也叫继电器的输入-输出特性。
释放值*f与动作值**的比值叫做反响系数,即K f= *f /**触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数,即Kc=P C/P0第二节.继电器的分类继电器的分类方法较多,可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。
JY-150系列电压继电器说明书
1概述JY-150系列电压继电器适用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件。
该产品采用集成电路原理构成,它克服了原来电磁型电压继电器触点易抖动,工作时噪音大,动作值、返回值难调整及运输后动作值易变等缺点,而且不需辅助电源,可代替DY-30,DY-50电磁型电压继电器。
它的性能优于JY-30系列电压继电器,不需要有专门的直流回路来作为继电器的工作电源,方便了用户,抗干扰能力增强。
产品的体积小,功耗低,可靠性高,抗干扰能力强,具有良好的抗震性,并可节约大量原材料,减少工作量,大大降低了劳动强度。
该产品的推广使用具有重大的经济效益和社会效益。
1.1主要功能及特点a) 具有动作指示信号;b) 过电压(或欠电压)动作;c) 线圈串并联可改变整定范围;d) 采用数字式拨轮开关来整定定值;e) 不需要辅助电源,简化了现场的安装配线。
1.2产品型号、规格及订货示例注:JK-1壳体的代号只有四种即:1,2,5,6,其形式与A11的1,2,5,6形式对应。
2 结构端子图JY-150系列电压继电器各类端子图如图2所示。
JY-151 JY-155 JY-152 JY-156JY-153 JY-157 JY-154 JY-158图2 JY-150系列电压继电器端子图(背视)图中:JY-151~JY-154为过电压继电器,触点状态为正常时状态,JY-155~JY-158为欠电压继电器,触点状态为动作时状态,K1、K2、K3为继电器的输出触点。
其中JK-1凸出式结构只有四种形式,即:JY-151,JY-152,JY-155,JY-156,且端子只有8个,即:1,2,3,4,5,6,7,8,分别对应于A11的:1,3,5,7,2,4,6,8。
3 技术参数3.1额定参数及规格3.1.1额定电压:100V、200V(线圈并联值);3.6动作时间产品的动作时间在1.1倍实测动作值(10次动作的平均值)时,动作时间不大于80ms,在2倍实测动作值时,动作时间不大于40ms,当复查动作时间时,允许测量5次。

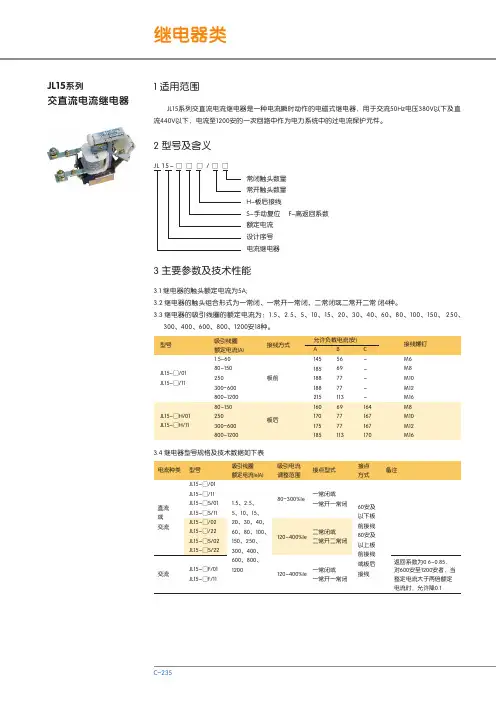

JL15系列交直流电流继电器
JL15系列 交直流电流继电器
1 适用范围
JL15系列交直流电流继电器是一种电流瞬时动作的电磁式继电器,用于交流50Hz电压380V以下及直 流440V以下,电流至1200安的一次回路中作为电力系统中的过电流保护元件。
2 型号及含义
JL 15- □ □ □ / □ □
常闭触头数量 常开触头数量 H-板后接线 S-手动复位 F-高返回系数 额定电流 设计序号 电流继电器
3 主要参数及技术性能
3.1 继电器的触头额定电流为5A; 3.2 继电器的触头组合形式为一常闭、一常开一常闭、二常闭或二常开二常 闭4种。 3.3 继电器的吸引线圈的额定电流为:1.5、2.5、5、10、15、20、30、40、60、80、100、150、 250、
300、400、600、800、1200安18种。
98 42
62
105
60
2-φ5.5
105 170
56 2-φ5.5
64
64
56 107
B
2-φ5.5
~62
105 66
105
56
5 订货须知
在办理订货时,应指出: a. 继电器的名称和型号; b. 额定电流; c. 接线方式。
C-236
150
C
1200
一常闭或
120~400%Ie
一常开一常闭
60安及 以下板 前接线 80安及 以上板 前接线 或板后 接线
返回系数为0.6~0.85, 对600安至1200安者,当 整定电流大于两倍额定 电流时,允许降0.1
C-235
继电器类
4 外形及安装尺寸
JL15系列电流继电器的外形尺寸及安装尺寸见下图:
JL-1A、1B、1C 系列电流继电器
电流继电器
JL-1A1B、1C 系列电流继电器(以下简
称继电器)适用于电机、变压器和输电线路等 设备的保护装置中作过负荷和短路的启动元 件。 1.2 特点
a)主回路由集成电路构成,具有很高的准
确度和返回系数,且动作速度快、功耗小、整 定范围宽。
5 订货须知
a) 产品型号名称及规格; b) 安装接线方式。
3.2 直流辅助电源 220、110、48V,允许变化±10%。
3.3 整定误差 在整定范围内均不大于±3%。
3.4 返回系数 返回系数不小于 0.90。
3.5 动作时间和返回时间 1.2 倍整定值的动作时间不大于 30ms; 2 倍整定值的动作时间不大于 25ms; 返回时间均不大于 27ms。
3.6 功率消耗 交流回路:在加动作值时不大于 2VA。 直流回路:动作前不大于 3W,动作后不大于
5W。 3.7 触点性能
继电器在电压不大于 250V,电流不大于 2A 的直流有感负荷(τ= 5±0.75ms)电路中,触 点的断开容量为 50W。
输出触点允许长期接通电流为 2A 的负载。 3.8 绝缘电阻
按标准测量其绝缘电阻值不小于 300MΩ。 3.9 介质强度
在标准试验大气条件下,继电器导电电路 对外露非带电金属部分及外壳之间,以及在电 气上无联系的不同电路之间,应能承受交流 2kV(有效值)50Hz 试验电压,历时 1min 无绝 缘击穿或闪络现象。 3.10 电寿命为 104 次。
精科仪表罗茨使用说明书
……………………………………………………………………………………………………目录1 概述 (1)1.1 产品主要特点 (1)2 工作原理与结构特征 (2)2.1流量计工作原理 (2)2.2 流量计结构 (2)3技术性能指标 (3)3.1精度等级 (3)3.2典型误差曲线 (3)3.3机械性能指标 (3)3.4电气性能指标 (4)4 流量计外形尺寸 (5)5 安装与使用 (6)5.1流量计安装 (6)5.2流量计使用 (8)6检定与故障处理 (13)6.1 检定 (13)6.2 故障处理 (14)7安全警语 (14)8 维修保养 (14)8.1日常维护 (15)8.2检查周期 (15)9包装、运输及贮存 (15)9.1包装 (15)9.2 运输 (15)9.3贮存 (15)10 开箱检查 (16)11流量计选型 (16)附录天然气物理性质表 (17)…………………………………………………………………………JLLQ系列气体智能罗茨流量计1 概述JLLQ系列气体智能罗茨流量计是我公司吸取了国内外流量仪表的先进技术,自行设计研发的产品。
该产品集流量、压力、温度检测功能于一体,并能进行压力、温度、压缩因子自动补偿的新一代流量计。
该系列产品因配置流量积算仪型号不同,可分为普通型气体罗茨流量计和设定型气体罗茨流量计两大类型产品。
本系列产品适用于餐饮、宾馆等行业的燃气商业结算,输配管网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量。
本系列产品有隔爆和本安两种防爆型式,经国家防爆电气产品质量监督检验中心(CQST)检定认可,符合国家标准GB 3836.1-2010、GB3836.2-2010、GB3836.4-2010有关规定。
隔爆型防爆标志为Ex d ⅡB T4 Gb,本安型防爆标志为Ex ia ⅡB T4 Ga,防护等级为IP65。
产品执行国家检定规程JJG 633-2005《气体容积式流量计检定规程》和企业标准Q/HJY002-2011《气体腰轮流量计》;并获得了ISO9001质量管理体系认证证书。
GKP150说明书
目录1简介 (2)1.1应用范围 (2)1.2主要特点 (2)2安装 (3)2.1开孔和固定 (3)2.2接线 (4)2.3现场服务注意事项 (5)3操作说明 (6)3.1面板功能 (6)3.2页面浏览简明结构图 (7)3.3页面说明 (8)4保护原理 (14)4.1CT断线告警 (14)4.2电流速断保护 (14)4.3定时限过流保护 (14)4.4反时限过流保护 (15)4.5过负荷保护 (16)4.6零序电流保护 (16)4.7非电量保护 (16)5调试大纲 (17)5.1通电前检查 (17)5.2通电检查 (17)5.3投运前检查 (18)5.4投运后注意事项 (18)5.5运行维护注意事项 (18)附录A技术参数表 (19)附录B系统参数整定表 (21)附录C典型电气接线图 (22)声明:我公司保留对所有产品技术参数更新的权利,最新资料请登录公司网站查询(),若有变动恕不另行通知。
1简介1.1应用范围GKP150系列数字式多功能继电器是我公司推出的以电流电压保护为基本配置的数字式保护单元,适用于我国10kV及以下电压等级的工矿企业,民用建筑配电的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。
GKP150采用微处理器,运用数字处理技术,实现各种保护,以替代传统电磁继电器,实现保护的数字化,智能化。
GKP150的主要功能:1)电流测量:IA、IB、IC、I02)开关量监测:IN1~IN8,8路开关量监测3)电流保护功能:1.电流速断保护2.定时限过电流保护3.反时限过电流保护4.过负荷保护5.零序电流保护4)非电量保护:1.高温告警2.超温跳闸3.轻瓦斯告警4.重瓦斯跳闸5)CT断线告警6)信号继电器输出1.故障跳闸信号2.预告报警信号3.装置故障信号:装置工作正常时线圈通电,节点85闭合,节点86打开。
1.2主要特点◆GKP150系列数字式多功能继电器不仅拥有继电保护完整的保护功能,而且对所有测量量进行数字化的处理和计算,保证了继电保护的可靠性和安全性。
JL5005微机继电保护测试仪用户使用说明建议在使用JL系列继保测试系统之前请阅览本机使用说明书!
JL5005微机继电保护测试仪用户使用说明建议:在使用JL系列继保测试系统之前请阅览本机使用说明书!JL5005微机继电保护测试仪扬州金力电气有限公司目录第一章装置特点与技术参数 (1)第一节主要特点 (1)第二节技术参数 (2)第二章装置硬件结构 (6)第一节装置硬件组成 (6)第二节装置面板说明 (9)第三章快速入门 (12)第一节试验注意事项 (12)第二节开/关机步骤 (13)第三节键盘、鼠标操作使用方法 (14)第四节继电保护试验项目索引 (15)第四章软件操作方法 (18)第一节软件安装及驱动安装 (18)第二节交流试验 (21)第三节直流试验 (26)第四节频率试验 (28)第五节同期试验 (29)第六节电流电压试验 (32)第七节差动继电器 (33)第八节反时限过流继电器 (34)第九节中间继电器 (35)第十节功率方向 (36)第十一节阻抗阶梯 (38)第十二节零序保护 (41)第十三节整组试验 (43)第十四节状态系列 (47)第十五节阻抗相位特性 (49)第十六节精工电流 (50)第十七节差动试验 (51)第十八节谐波试验 (60)第十九节工频变化量 (61)第二十节故障再现 (62)第二十一节系统振荡 (63)第二十二节计量仪表 (65)第二十三节备自投试验 (66)新手指南附录A 驱动安装说明 (73)附录B USB通信常见故障排除 (75)第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。
JL5005型具有标准的六相电流,六相电压同时输出,电流30A/相,电压125V/相。
六相并联电流可达180A。
既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、单机独立运行,内置高性能工控机,主频300--600MHz,内存128M,硬盘6--12G,运行Windows XP操作系统。
JL151系列 交直流电流继电器 说明书
-
188 77
-
188 77-源自215 113-160 69
164
170 77
167
175 77
167
185 113
170
接线螺钉
M6 M8 M10 M12 M16 M8 M10 M12 M16
3.4 继电器型号规格及技术数据如下表
电流种类 型号
直流 或 交流
JL15-□/01 JL15-□/11 JL15-□S/01 JL15-□S/11 JL15-□/02 JL15-□/22 JL15-□S/02 JL15-□S/22
继电器类
JL15系列 交直流电流继电器
1 适用范围
JL15系列交直流电流继电器是一种电流瞬时动作的电磁式继电器,用于交流50Hz电压380V以下及直 流440V以下,电流至1200安的一次回路中作为电力系统中的过电流保护元件。
2 型号及含义
JL 15- □ □ □ / □ □
常闭触头数量 常开触头数量 H-板后接线 S-手动复位 F-高返回系数 额定电流 设计序号 电流继电器
交流
JL15-□F/01 JL15-□F/11
吸引线圈 额定电流Ie(A)
吸引电流 调整范围
接点型式
接点 方式
备注
1.5、2.5、
一常闭或 80~300%Ie
一常开一常闭
5、10、15、
20、30、40、
60、80、100、
二常闭或
120~400%Ie
150、250、
二常开二常闭
300、400、
600、800、
3 主要参数及技术性能
3.1 继电器的触头额定电流为5A; 3.2 继电器的触头组合形式为一常闭、一常开一常闭、二常闭或二常开二常 闭4种。 3.3 继电器的吸引线圈的额定电流为:1.5、2.5、5、10、15、20、30、40、60、80、100、150、 250、
继电器使用指南
继电器使用指南(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除Relay terms and wizard继电器的使用通常人们所说的产品可靠性是指产品的工作可靠性,其被定义:在规定的条件下和规定的时间内,完成规定功能的能力。
它由产品的固有可靠性和使用性组成,前项由产品的设计和制造工艺决定,而后者则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项1、线圈使用电压2、线圈使用电压在设计上最好按额定电压选择,若不能,可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压,将会继续影响继电器工作,注意线圈工作电压是指加到线圈引出端之间的电压,特别是用放大电路来激励线圈,务必保证线圈两个引出端的电压值,反之超过最高额定工作电压时也会影响产品性能,过高的工作电压会使线圈温升过高,特别是在高温下,温升过高会使绝缘材料受到损伤,也会影响到继电器的工作安全,对磁保持继电器,激励(或复归)脉宽不小于吸合(或复归)时间的3倍,否则产品会处于中位状态。
用固态器件来激励线圈时,其器件耐压至少在80V以上,且漏电流要足够小,以确保继电器的释放。
3、瞬态抑制4、继电器线圈断电瞬间,线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压,对电子线路有极大的危害,通常采用并联瞬态抑制(又叫削峰)二极管或电阻的方法加以抑制,使反峰电压不超过50V,但并联二极管会延长继电器的释放时间3-5倍,当释放时间要求高时,可在二极管一端接一个合适的电阻。
5、多个继电器的并联和串联供电6、多个继电器并联供电时,反峰电压高(即电感大)的继电器会向反峰电压低的继电器放电,其释放时间会延长,因此最好每个继电器分别控制后再并联才能消除相互影响,不同线圈电阻和功耗的继电器不要串联供电使用,否则串联回路中线圈电流大的继电器不能可靠工作,只有同规格型号的继电器可以串联供电,但反峰电压会提高,应予以抑制,可以按分压比串联电阻来承受供电电压亮出继电器的线圈额定电压的那部分电压。
GKP150说明书
目录1简介 (2)1.1应用范围 (2)1.2主要特点 (2)2安装 (3)2.1开孔和固定 (3)2.2接线 (4)2.3现场服务注意事项 (5)3操作说明 (6)3.1面板功能 (6)3.2页面浏览简明结构图 (7)3.3页面说明 (8)4保护原理 (14)4.1CT断线告警 (14)4.2电流速断保护 (14)4.3定时限过流保护 (14)4.4反时限过流保护 (15)4.5过负荷保护 (16)4.6零序电流保护 (16)4.7非电量保护 (16)5调试大纲 (17)5.1通电前检查 (17)5.2通电检查 (17)5.3投运前检查 (18)5.4投运后注意事项 (18)5.5运行维护注意事项 (18)附录A技术参数表 (19)附录B系统参数整定表 (21)附录C典型电气接线图 (22)声明:我公司保留对所有产品技术参数更新的权利,最新资料请登录公司网站查询(),若有变动恕不另行通知。
1简介1.1应用范围GKP150系列数字式多功能继电器是我公司推出的以电流电压保护为基本配置的数字式保护单元,适用于我国10kV及以下电压等级的工矿企业,民用建筑配电的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。
GKP150采用微处理器,运用数字处理技术,实现各种保护,以替代传统电磁继电器,实现保护的数字化,智能化。
GKP150的主要功能:1)电流测量:IA、IB、IC、I02)开关量监测:IN1~IN8,8路开关量监测3)电流保护功能:1.电流速断保护2.定时限过电流保护3.反时限过电流保护4.过负荷保护5.零序电流保护4)非电量保护:1.高温告警2.超温跳闸3.轻瓦斯告警4.重瓦斯跳闸5)CT断线告警6)信号继电器输出1.故障跳闸信号2.预告报警信号3.装置故障信号:装置工作正常时线圈通电,节点85闭合,节点86打开。
1.2主要特点◆GKP150系列数字式多功能继电器不仅拥有继电保护完整的保护功能,而且对所有测量量进行数字化的处理和计算,保证了继电保护的可靠性和安全性。
继电器手册产品目录.
目录有或无继电器时间继电器BS-7B型时间继电器DS-20系列时间继电器DS-30系列时间继电器DS-110、120系列时间继电器SS-60型时间继电器SS-61、62型时间继电器SS-94B系列时间继电器SSJ-10、20、30系列时间继电器信号继电器DX-4A型信号继电器DX-4A/T型信号继电器DX-8、8J信号继电器DX-11、11A信号继电器DX-17系列信号继电器DX-30、30J系列信号继电器DX-30/T系列信号继电器DX-33型信号继电器JX-20信号继电器JX-40信号继电器JC-2型冲击继电器JC-17型冲击继电器ZC-23A型冲击继电器JX-3型闪光继电器中间继电器DZ-3/Z系列中间继电器DZ-10系列中间继电器DZ-30B系列中间继电器DZ-50系列中间继电器DZ-50A系列中间继电器DZ-200系列中间继电器DZB-10B系列保持中间继电器DZB-100系列保持中间继电器DZJ-10系列交流中间继电器DZK-10系列快速中间继电器DZK-900系列快速中间继电器DZS-10B系列延时中间继电器DZS-100系列延时中间继电器DZS-890系列延时中间继电器ZJ3-A系列快速中间继电器ZJ3-B系列快速中间继电器ZJ3-C系列快速中间继电器JZS-3型断电延时中间继电器其他DCH-1型一次重合闸装置DH-3型一次重合闸装置DS-34H/A型重合闸继电器JCH-4A三相一次重合闸装置ZSC-4三相三次重合闸装置DLS-5型双位置继电器DLS-30A型双位置继电器量度继电器差动继电器BCH-1型差动继电器BCH-2型差动继电器DCD-2、2M型差动继电器DCD-2A型差动继电器DCD-4型差动继电器DCD-5型差动继电器DCD-5A型差动继电器DCD-9型差动继电器LCD-3A型纵联差动继电器LCD-4型变压器差动继电器LCD-4A型变压器差动继电器LCD-8型发电机差动继电器LCD-8A型发电机差动继电器LCD-14型变压器差动继电器电流电压继电器DD-1型接地继电器DD-11型接地继电器DL-7型电流继电器DL-10系列电流继电器DL-20C系列电流继电器DL/DY-30系列电流电压继电器JL-30系列电流继电器JL-150系列电流继电器LL-7A系列电流继电器DJ-100、100A系列电压继电器DY-4型负序电压继电器DY-20C、20D电压继电器DY-30/Z型电压继电器DY-50系列电压继电器JFY-1型负序电压继电器JY-3型直流电压监测继电器JY-30系列电压继电器JY-150系列电压继电器L Y-1A型电压继电器L Y-30系列电压继电器LLY-1型零序电压继电器LLY-2型零序电压继电器LZY-2型正序电压继电器过流继电器GL-10、20系列过流继电器LL-10系列过流继电器LL-10A、40系列过流继电器SL-10系列两相过流继电器SL-60系列过流继电器其他BD-13转子一点接地继电器LD-3型转子一点接地继电器ZD-9型转子两点接地保护装置BD-14转子二点接地继电器LD-4型定子一点接地继电器BXX-2型相序继电器DB-1型电压回路断相闭锁继电器DT-1型同步检查继电器DT-1/L型同步检查继电器DT-13型同步检查继电器JGP-31过频率继电器JJJ-1型直流绝缘监视继电器LB-1A型电压回路断相闭锁继电器LG-11、12型功率方向继电器LGC-1型过激磁继电器LNG-2型逆功率继电器SQP-2A型数字欠频率继电器SZH-3型数字式周波继电器WQP-2微机欠频装置WQP-5微机欠频装置WXX-1微机消谐装置WZQ-3微机自动准同期装置WZX-1型微机转速信号装置ZD-4型小电流接地信号装置ZD-5B型小电流接地信号装置ZDH-8型电动机保护装置ZSP-1数字式频率装置ZSX-3水位信号装置ZTB-1同期捕捉装置ZXX-2消谐装置ZYX-1C中央信号装置ZZQ-5自动准同期装置ZZX-3A型转速信号装置ZZX-6型转速信号装置。
欣灵 JL系列静态电流继电器 说明书
JL 系列静态电流继电器 (以下简称继电器)适用于发电机、变压器和输电线的过负荷和短路保护装置中,作为起动元件。
该继电器为集成电路静态型继电器,设计先进,结构合理,通用性强,是原电磁式电流继电器理想的更新换代产品。
具有以下鲜明特点:1、继电器采用数字拨码开关直接整定电流值,整定直观方便, 改变整定值无需校验。
2、继电器为集成电路静态型,精度高、功耗小、动作可靠、无 抖动现象。
3、动作快,返回系数高,整定范围宽(0.1~99.9A 、0.01~9.99A)。
4、本继电器采用新型磁性材料,变流器功耗小,线性度好。
5、外形壳体结构及底座与原电磁式DL 型相同,提供直流辅助电 源后完全可替代电磁式电流继电器。
一、概述J L 系列静态电流继电器使用说明书二、特点三、型号及含义触点分类:1:一付常开、一付常闭 2:二付常开 3:二付常闭壳体结构:1:凸出式固定结构(附图1)2:凸出式插拔结构(附图2) 3:嵌入式插拔结构(附图3)静态电流继电器JL -整定范围:A 、0.1-99.9A B 、0.01-9.99A 辅助电源:(DC/AC )220V 、110V 、48V 四、继电器主要性能和替换型号对照表型 号JL-11JL-12JL-13电流整 定 范 围0.01~9.99A 触点方式一付常开一付常闭二付常开二付常闭被替换继电器型 号产 地 DL-11 DL-12 DL-13上继DL-21C DL-22C DL-23C 阿继 DL-24C DL-25C DL-31 DL-32许继 DL-33结构形式凸出式固定结构凸出式插拔结构嵌入式插拔结构DL-340.1~99.9A JL-21JL-22JL-23一付常开一付常闭二付常开二付常闭JL-31JL-32JL-33一付常开一付常闭二付常开二付常闭1、辅助电源 DC/AC: 220V ﹑110V ﹑48V 。
2、整定范围:A 、0.1A ~99.9A B 、0.01-9.99A ,级差分别为、0.01A 。
上海嘉励自动化科技有限公司 JL-APS2-15024-4 数字恒压型光源控制器 技术使用说明书
JL-APS2-15024-4数字恒压型光源控制器技术使用说明书一、特点1.,支持串口设置开关机、串口与按键设定亮度值(0~255)。
2.,提供持续稳定的电压源,可用于高于1/10000的快门。
3.,具有过流、过压、短路保护功能。
4.,操作简单。
二、规格型号JL-APS2-15024-4机械尺寸172*127*92mm(含脚垫)驱动方式PWM调光方式串口或按键调节调压方式输出反馈程控增益调节控制状态显示数码管显示输入电压AC220V50/60Hz通道4输出电压24V72W单通道最大输出功率总功率150W输出端口三芯插头(可定制)使用温湿度温度:0~40℃、湿度:20~85%RH(非凝结)保存温湿度温度:-20℃~60℃、湿度:20~85%RH(非凝结)冷却方式强制冷却三、使用方法简述1..前面板有亮度设置按键,通过按“+”或“-”,可以设置当前亮度设置值。
2..前面板上有一块数码管,可以显示当前设定电压的数字3..前面板有一个串口,利用串口工具与电脑相连,打开专用串口调光软件,可以在该软件下读取当前控制器的亮度值、或设置亮度值、点击关机命令,实现光源常闭,点击开机命令,实现光源常亮。
4..前面板有一个带保险的开关,4个3芯插头,连接与光源相匹配的插座,打开开关,光源即可正常工作。
5..串口设置,串口号只需保持与电脑相同即可,无特殊要求。
四、外形尺寸前面板侧视图五,接线说明●光源连接:将所需光源接插到3芯插头上。
●RS232连接:RS232线使用直通线(一端是“针型”,另一端是“孔型”,即2-2,3-3,5-5)连接方法,将PC机的串口和控制器RS232插头用延长线连接好。
●外部触发连接:如需要进行外部触发,请将外部触发信号源与控制器触发接口连接好。
外部触发信号连接定义如下:+-TR5~24V+5~24V-注:触发电平为DC5~24V,如果不需要硬件触发功能可以不接。
六,硬件触发工作模式选择●“LOW”档为低电平触发模式,当不接入触发高电平(即触发电平为0V)时,光源输出开通,当接入触发高电平(5~24V)时,光源输出关断。
JL-150系列电流继电器说明书
JL-150系列电流继电器1 概述JL-150系列电流继电器(以下简称产品)适用于电机,变压器和输电线路的过负荷和短路保护线路中,作为起动元件。
该产品采用集成电路原理构成,它克服了原来电磁型电流继电器触点易抖动,工作时噪音大,动作值、返回系数难调整及运输后动作值易变等缺点,可代替DL-30,DL-7电磁型电流继电器。
它的性能优越于JL-30系列电流继电器,不需要有专门的直流辅助电源来作为继电器的工作电源,方便了用户,同时又节约直流电源的维护开支。
该产品的体积小,功耗低,可靠性高,抗干扰能力强,具有良好的抗振性,并可节约大量原材料,减少工作量,大大降低了劳动强度。
该产品的推广使用具有重大的经济效益和社会效益。
1.1主要功能及特点a)具有动作指示信号;b)具有电源监视信号;c)过电流动作;产品可实现嵌入式安装(后接线)、拼装(后接线)及凸出式安装(后接线或前接线),外形尺寸、安装开孔尺寸见附图,结构代号为A11K、A11P、A11H、A11Q及JK-1。
2.2产品的原理框图见图1。
图1 产品原理框图产品动作原理:通过②、⑧端子(凸出式⑤、⑧)见图2,输入电流量,经隔离采样,整流滤波后与整定调节的基准电位进行比较,并将其信号送到驱动回路,出口继电器动作,并具有出口信号显示。
3 技术参数3.1额定参数及规格3.1.1额定电流(交流):0.5A,1A,10A ,15A ,20A 。
3.1.2额定频率:50Hz 。
3.1.3产品规格如表1所示。
表 13.2动作电流在基准条件下,产品的最小动作电流应等于动作电流整定值,其平均误差不超过±5%(用户可根据实际需要,微调继电器中电位器,可实现对所需要的整定点无误差整定);一致性误差不超过3%。
动作电流的平均误差= 五次测量平均值-整定值整定值 ×100%3.3返回系数产品的返回系数不小于0.9。
3.4功率消耗见表2。
表23.5触点性能在电压不大于250V ,电流不大于2A ,功率因数为0.4±0.1的交流回路中,产品输出触点的断开容量为150VA 。
JL系列集成电路电流继电器
JL系列集成电路电流继电器1. 概述JL系列集成电路电流继电器(以下简称继电器)适用于发电机、变压器和输电线的过负荷和短路保护装置中,作为起动元件。
本继电器为集成电路静态型继电器,因而精度高、功耗小、动作时间快、返回系数高、整定直观方便、整定范围宽,可以替代更换电磁型电流继电器,但必须提供直流辅助电源。
(根据用户要求可提供逆变电源或电阻降压的任一形式电源) JL系列型集成电路电流继电器根据用户要求提供多种结构满足用户取代DL-10、DL-20、DL-30系列电磁型电流继电器的要求。
2. 原理说明继电器原理框图本继电器为静态型继电器,采用进口集成电路构成。
继电器主要由电压形成、定值整定、整流、滤波、逻辑判别、出口等回路组成,为使继电器有足够宽的整定范围,继电器定值做成二档,用倍率开关进行切换。
同时按照电磁式继电器的习惯方式,线圈采用串并联方式,使其量程可扩大一倍,继电器内部电路均采用集成电路电子技术构成,采用数字式拨盘开关来调节动作定值。
JL系列静态电流继电器是电磁式电流继电器的更新换代产品,能替代DL-10、20、30系列电流继电器。
3. 继电器型号4. 主要技术参数4.1 电流整定范围,级差分档及触点分类表 1注:1. JL-30型继电器电流整定范围触点形式覆盖DL-30系列电流继电器整个系列。
2.JL-30型继电器电流整定范围级差分档第一档0.03-9.99A(线圈串联×1,线圈并联×2)级差0.01A;第一档1.0-50A(线圈串联×1,线圈并联×2)级差0.1A4.2 直流辅助电压:220V、110V4.3 整定值误差不大于土3%(机内设有内整定电位器,用户可自行调整设定到确切的定值)4.4 功耗交流回路功耗小于0.5VA(中间整定电流值时)直流回路功耗,在额定辅助直流电压,继电器功耗不大于表中的规定值。
4.5 直流辅助电压允许变化范围:0.8-1.10倍额定值4.6 动作时间:1.2倍整定值的动作时间不大于30ms2倍整定值的动作时间不大于20ms4.7 返回时间返回时间不大于20ms4.8 返回系数返回系数不小于0.85(机内设有内整定电位器,用户可自行调整具体定值)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
JL-150系列电流继电器
1 概述
JL-150系列电流继电器(以下简称产品)适用于电机,变压器和输电线路的过负荷和短路保护线路中,作为起动元件。
该产品采用集成电路原理构成,它克服了原来电磁型电流继电器触点易抖动,工作时噪音大,动作值、返回系数难调整及运输后动作值易变等缺点,可代替DL-30,DL-7电磁型电流继电器。
它的性能优越于JL-30系列电流继电器,不需要有专门的直流辅助电源来作为继电器的工作电源,方便了用户,同时又节约直流电源的维护开支。
该产品的体积小,功耗低,可靠性高,抗干扰能力强,具有良好的抗振性,并可节约大量原材料,减少工作量,大大降低了劳动强度。
该产品的推广使用具有重大的经济效益和社会效益。
1.1主要功能及特点
a)具有动作指示信号;
b)具有电源监视信号;
c)过电流动作;
产品可实现嵌入式安装(后接线)、拼装(后接线)及凸出式安装(后接线或前接线),外形尺寸、安装开孔尺寸见附图,结构代号为A11K、A11P、A11H、A11Q及JK-1。
2.2产品的原理框图见图1。
图1 产品原理框图
产品动作原理:
通过②、⑧端子(凸出式⑤、⑧)见图2,输入电流量,经隔离采样,整流滤波后与整定调节的基准电位进行比较,并将其信号送到驱动回路,出口继电器动作,并具有出口信号显示。
3 技术参数
3.1额定参数及规格
3.1.1额定电流(交流):0.5A,1A,10A ,15A ,20A 。
3.1.2额定频率:50Hz 。
3.1.3产品规格如表1所示。
表 1
3.2动作电流
在基准条件下,产品的最小动作电流应等于动作电流整定值,其平均误差不超过±5%(用户可根据实际需要,微调继电器中电位器,可实现对所需要的整定点无误差整定);一致性误差不超过3%。
动作电流的平均误差= 五次测量平均值-整定值
整定值 ×100%
3.3返回系数
产品的返回系数不小于0.9。
3.4功率消耗见表2。
表2
3.5触点性能
在电压不大于250V ,电流不大于2A ,功率因数为0.4±0.1的交流回路中,产品输出触点
的断开容量为150VA 。
在电压不大于250V ,电流不大于2A ,时间常数为5±0.75ms 的直流有感负荷电路中,产品输出触点的断开容量为30W 。
输出触点在上述规定的负荷条件下,产品应可靠动作与返回5×104
次。
3.6机械寿命
产品的输出触点不接负荷,应能可靠地动作和返回105
次。
3.7动作时间
产品的动作时间在1.1倍实测动作值(10次动作的平均值)时,动作时间不大于80ms ,在2倍实测动作值时,动作时间不大于40ms ,当复查动作时间时,允许测量5次。
3.8绝缘电阻不小于300M Ω。
3.9介质强度: 2kV (有效值)、50Hz ,历时1min 。
4 产品使用说明
4.1端子示意图见图2。
JL-151/1 JL-152/1
JL-153/1 JL-152/2
8
7
6 5 2
1
4
3
K1
K2
K1
K2
K2 K1 10 8 6
4
2
18 3
1 7
20
5
TA1 升流器 TA2 仪用电流互感器
试验时交流电流接线接于②、⑧(凸出式接⑤、⑧)端子,开关均处于断的位置。
图 3
5.2动作电流的整定方法在面板上拨动拨轮开关将电流整定到所必需的动作电流值Iz;
5.3合上SA1,SA2调整变流器的输出电流;当面板上动作指示灯亮时电流表A的读数为继电器的动作值,重复测量5次,求其平均值。
5.4动作时间的测试
电流继电器的动作时间的测试按图3接线,合上SA1,SA2,分别突加1.1倍和2倍实测动作值,测试从输入激励量到小密封继电器出口的时间,重复测量5次,求平均值。
6 订货须知
订货时请指明产品的名称型号、额定电流(串联值)、安装方式。
