音箱的设计,计算与制作(上)
迷你音响放大器的制作[1]
![迷你音响放大器的制作[1]](https://img.taocdn.com/s3/m/22864c231611cc7931b765ce05087632311274bb.png)
电工电子实训报告题目迷你音箱的制作学生姓名院专业班级学号指导教师＿完成时间 2012 年 11 月 1 日目录1 概述 (2)1.1 迷你音响的介绍 (2)1.2 迷你音响的发展 (2)1.3 音响的技术指标 (2)2 核心元器件介绍 (3)2.1 TDA2822的介绍 (3)3 电路的整体结构 (4)3.1 电路的工作原理 (4)3.2 功率放大器的工作原理 (4)4 安装与调试 (5)4.1 对元器件的前期准备 (5)4.2 PCB的焊接与安装 (6)4.3 音乐的调试 (7)制作感言 (8)迷你音响的设计与制作1.1 迷你音响的介绍迷你音响又称为床头音响,也可称桌面音响.确切的说就是厂商推出的整体性的音响套装机，顾名思义是它微型的体积结合了功放、播放机、以及扬声器系统.迷你音响其功能比较齐全，使用方便，外观华丽。
都是由一家厂商提供的，整体的配合性较好，并且在外形上也比较统一、美观；购买之后也不需要自己花很多的时间去进行调试，一般来说直接就可以使用，在操作上较为方便。
1．2迷你音响的发展从单一的收音机到现在CD、VCD、DVD、多媒体音响、GPS、车载多媒体终端等走过的历程已很大了。
不同的时代，生成不同的事物，创造不同的产物。
迷你音响，正是适时而生顺势而发，适应了市场变化之需求，顺应了时代的潮流。
在这期间，迷你音响随着人们审美观念的变化、住房装修风格的变化、家居文化的变化，以及互联网信息时代新产品的出现等因素的变化，人们对音响的功能、款式、造型、色彩、体积等各个方面都提出了新的要求，而传统的音响难以能够适应这种特殊的要求。
迷你音响的发展，正是由于需求变化和市场环境的变化，达到随需而变、随机而变的。
1.3音响的技术指标音响系统整体技术指标性能的优劣，取决于每一个单元自身性能的好坏，如果系统中的每一个单元的技术指标都较高，那么系统整体的技术指标则很好。
其技术指标主要有六项：频率响应、信噪比、动态范围、失真度、瞬态响应、立体声分离度、立体声平衡度。
音箱的设计与制作
Lynn Olsen是美国著名的发烧友，其文章经常见于报章，近段时间，他为他的朋友们设计了Ariel音箱---一种介于低效率发烧音箱和高效率的号角音箱之间的哑铃传输线（迷宫）音箱，并发表在他的个人网页上，供世界各地的DIY爱好者参考制作，组织了Ariel俱乐部。
同时根据各地朋友反馈的改进意见，促使Ariel不断升级改良，发展到MK5，有3个不同迷宫出口的版本。
最近发表的MK6，改进了出口和单元后部的空腔。
同时还衍生出ME2（请参考其网页）---采用相同的单元和分频器的小型倒相箱箱体，在大房间使用需要辅助低音音箱。
ARIEL MK3的外观ARIEL MKV外观图设计原则本设计遵循以下3点原则：1、高于一般的效率并拥有自然逼真的声音、宽阔的音场和音色中性略偏暖和。
2、尽量简洁的设计，分频器设计足够简洁以至可以通过更换不同的电阻、电容、线圈等和改变迷宫里的阻尼材料的填充来微调声音。
3、比较容易的木工工艺，设计里多处采用黄金比例以减少因为迷宫设计和面板衍射等引起的频响波动。
单元选择一开始就以“简洁”的精神指导本设计，因此在单元选择时多下功夫，避免使用一些需要特殊的频率均衡电路去修正频响的单元。
VIFA 的P13WH-00-08是聚丙烯振膜、导磁柱有出气口的5.5英寸中低音喇叭，没有典型7、8英寸聚丙烯喇叭的略先显浑浊的中频（原因是口径小，振膜做得比大口径要坚硬），更引人注目的是其频率响应，平直的中频响应直到5KHZ，然后以12 db/Oct平滑下降，因此可使用简单分频器并摒弃频率均衡电路。
其实，人耳对至关重要的中频十分敏感，设计者发现传统的喇叭在中频有许多峰谷，HIFI 音箱通常使用频率均衡电路去修正中频频响，直到前几年，才出现不需要这种电路的个别喇叭（作者指出另外的唯一选择就是Focal 的6V415，但它在4.5kHz有小小的峰）。
但VIFA的P13WH-00-08的缺点是低频量感略小、下沉深度不足，所以设计者用一对P13WH- 00-08装在6英尺长的传输线里，可以把低频F3扩展到60HZ（作为对比：安装在QB3响应的倒相箱内，F3在80HZ并以24db/oct下降），采用一对单元还提高了声辐射阻抗，因此灵敏度提高了将近6db。
音箱设计与制作原理
音箱设计与制作原理音箱是我们日常生活中常见的一种声学器件，主要用于放大和增强音乐声音的效果。
音箱的设计和制作经历了多年的发展和改进，现在已经进化成了各种形状和尺寸的产品。
本文将介绍音箱设计和制作的原理和步骤，让大家了解音箱是如何工作的以及如何制作一个高品质的音箱。
一、音箱的基本原理音箱的主要原理是将电能转化为机械能，再通过共振和反射等机理，将机械能转化为声能，发出声音。
一般而言，音箱由振膜、压电陶瓷、磁场、声管、高音头、低音头和箱体等部分组成。
（1）振膜振膜是音箱的核心部件，它是音箱将电能转化为机械能的实现者。
振膜是由薄膜和弹性部件组成的，通常使用的是纸质振膜或者薄膜振膜。
振膜通过磁场和电流的作用，产生机械振动，并将振动的能量传递到空气中，形成声波。
（2）压电陶瓷压电陶瓷是一种能够将电能转化为机械能和声能的材料，它具有良好的振动性能和稳定性。
压电陶瓷一般用于高音部分的振膜上，它的主要优点是声音清晰、音质高。
（3）磁场磁场是音箱振动的推动力，它的大小和方向决定了振膜的振动方式。
磁场和电流的关系可以用安培力和洛伦兹力的公式描述。
（4）声管声管是将声音从振膜传输到耳朵的部分，它通过共振和反射等机理，使得声音能够更好地传播和扩散。
声管的设计和大小对音箱的音质和音量有着至关重要的影响，不同的音箱采用的声管设计也各有不同。
（5）高音头高音头一般由若干块压电陶瓷组成，由于压电陶瓷自身的共振频率比较高，因此高音头的频率响应范围比较窄，一般只用于高频。
低音头一般采用的是橡胶膜振膜，振膜的大面积和弹性结构使得低音头的声音输出量比较大，并且能够保持一定的低音效果。
（7）箱体箱体是音箱的主体部分，它主要通过反射和共振等方式使声音输出更加清晰和饱满。
箱体的设计和制作对于音箱声音的品质等方面都具有重要的影响。
二、音箱的制作步骤（1）设计音箱的参数音箱的参数非常重要，包括声音的频率响应范围、音量大小、箱体尺寸和形状、振膜类型等。
音响怎么制作方法
音响怎么制作方法音响是让我们享受音乐和影音娱乐的重要设备之一。
如果你对音响感兴趣，为什么不自己动手制作一个音响呢？今天我们将介绍一种简单的方法来制作自己的音响。
下面是制作音响的步骤：材料清单在开始制作音响之前，你需要准备以下材料：•一个废弃的纸箱•喇叭单元（可以购买或从旧的音响中拆下来）•放大器模块（可以购买或从旧的音响中拆下来）•电源适配器•电线•电池（可选）制作步骤1. 准备工作首先，你需要选择一个合适的纸箱作为音响的外壳。
确保纸箱足够大，可以容纳喇叭单元和放大器模块。
2. 安装喇叭单元在纸箱的一侧，用刀片或剪刀切一个合适大小的孔。
将喇叭单元安装到纸箱上，确保它紧密地固定在孔上。
3. 连接放大器模块将放大器模块安装到纸箱内部，确保它与喇叭单元连接好。
使用电线连接喇叭单元的正极和负极与放大器模块的相应接口。
4. 连接电源如果你使用的放大器模块需要外部电源供电，将电源适配器的插头连接到放大器模块上，然后将适配器插头插入电源插座。
如果你希望音响能够在室外或无电源的地方使用，可以考虑使用电池作为音响的电源。
5. 调试和调整在连接电源之后，打开音乐播放器或其他音频设备，将音频信号线连接到放大器模块上。
调整音乐播放器的音量，并在音响上调整放大器模块的音量以达到适当的音量。
6. 完善外观为了让音响看起来更美观，你可以在纸箱上添加一些装饰或涂上你喜欢的颜色。
你还可以在音响的侧面或底部添加一些支架，以使音响更加稳固。
注意事项在制作音响的过程中，需要注意以下几点：•确保所有连接正确无误，并且电源适配器的电压适合你所使用的设备。
•在连接电源之前，确保所有的电路连接和焊接工作都已完成，以避免短路或其他电路问题。
•在使用电池作为音响的电源时，注意电池的电量并及时更换。
结论通过以上步骤，你可以制作一个简单的音响。
当然，这只是制作音响的一种简单方法，你可以根据自己的需求和创意来进行改进和调整。
希望这篇文档对你制作音响有所帮助！。

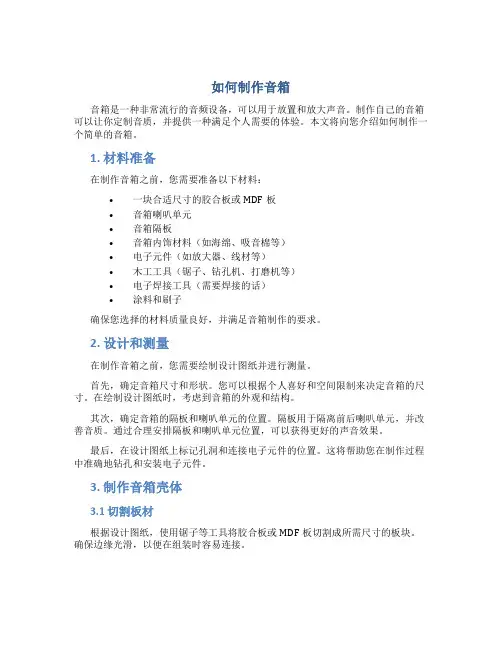

如何制作音箱
如何制作音箱音箱是一种非常流行的音频设备，可以用于放置和放大声音。
制作自己的音箱可以让你定制音质，并提供一种满足个人需要的体验。
本文将向您介绍如何制作一个简单的音箱。
1. 材料准备在制作音箱之前，您需要准备以下材料：•一块合适尺寸的胶合板或MDF板•音箱喇叭单元•音箱隔板•音箱内饰材料（如海绵、吸音棉等）•电子元件（如放大器、线材等）•木工工具（锯子、钻孔机、打磨机等）•电子焊接工具（需要焊接的话）•涂料和刷子确保您选择的材料质量良好，并满足音箱制作的要求。
2. 设计和测量在制作音箱之前，您需要绘制设计图纸并进行测量。
首先，确定音箱尺寸和形状。
您可以根据个人喜好和空间限制来决定音箱的尺寸。
在绘制设计图纸时，考虑到音箱的外观和结构。
其次，确定音箱的隔板和喇叭单元的位置。
隔板用于隔离前后喇叭单元，并改善音质。
通过合理安排隔板和喇叭单元位置，可以获得更好的声音效果。
最后，在设计图纸上标记孔洞和连接电子元件的位置。
这将帮助您在制作过程中准确地钻孔和安装电子元件。
3. 制作音箱壳体3.1 切割板材根据设计图纸，使用锯子等工具将胶合板或MDF板切割成所需尺寸的板块。
确保边缘光滑，以便在组装时容易连接。
3.2 打孔根据设计图纸上的标记，使用钻孔机在板材上钻孔。
这些孔将用于安装喇叭单元和连接电子元件。
3.3 拼接和固定使用合适的胶水和螺丝将板材拼接成音箱的壳体。
确保板材紧密连接，并使用夹子将其固定在一起，以便胶水充分干燥。
3.4 打磨和涂装打磨音箱的表面，确保表面光滑。
然后，使用刷子或喷漆机将音箱涂上喜欢的颜色。
根据个人喜好，您可以选择不同的涂料和效果。
4. 安装喇叭单元和隔板4.1 安装隔板根据设计图纸和测量结果，将隔板安装到音箱壳体的适当位置。
使用螺丝将隔板固定在位。
4.2 安装喇叭单元根据设计图纸上的标记，将喇叭单元安装到音箱壳体上。
确保喇叭单元牢固地固定在位，并无松动。
5. 安装电子元件根据设计图纸上的标记，连接音箱的电子元件，如放大器和线材。

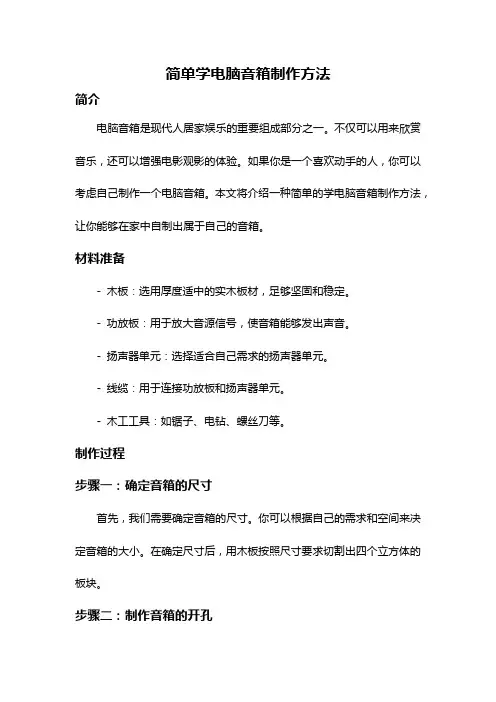

简单学电脑音箱制作方法
简单学电脑音箱制作方法简介电脑音箱是现代人居家娱乐的重要组成部分之一。
不仅可以用来欣赏音乐，还可以增强电影观影的体验。
如果你是一个喜欢动手的人，你可以考虑自己制作一个电脑音箱。
本文将介绍一种简单的学电脑音箱制作方法，让你能够在家中自制出属于自己的音箱。
材料准备- 木板：选用厚度适中的实木板材，足够坚固和稳定。
- 功放板：用于放大音源信号，使音箱能够发出声音。
- 扬声器单元：选择适合自己需求的扬声器单元。
- 线缆：用于连接功放板和扬声器单元。
- 木工工具：如锯子、电钻、螺丝刀等。
制作过程步骤一：确定音箱的尺寸首先，我们需要确定音箱的尺寸。
你可以根据自己的需求和空间来决定音箱的大小。
在确定尺寸后，用木板按照尺寸要求切割出四个立方体的板块。
步骤二：制作音箱的开孔根据功放板和扬声器单元的尺寸，在木板上进行标记，并使用电钻和锯子将开孔部分切割出来。
确保开孔的尺寸与功放板和扬声器单元相匹配。
步骤三：安装功放板使用螺丝将功放板固定在音箱的侧板上。
确保功放板稳固地固定在合适的位置。
同时，连接功放板和扬声器单元的线缆。
步骤四：固定扬声器单元将扬声器单元安装在开孔处。
根据扬声器单元的尺寸和型号，使用螺丝将扬声器单元稳固地固定在木板上。
步骤五：连接线缆连接功放板和扬声器单元的线缆。
确保线缆连接牢固且没有松动的地方。
步骤六：装配音箱将音箱的四个木板侧板使用螺丝连接在一起，确保音箱的结构牢固稳定。
你可以根据自己的喜好，选择涂装或者上漆来装饰音箱的外观。
注意事项- 在制作过程中要注意使用工具的安全，避免造成伤害。
- 操作电钻时，注意防护措施，如佩戴护目镜等。
- 在连接线缆时，注意极性的正确连接，以避免损坏功放板和扬声器单元。
总结以上介绍了一种简单的电脑音箱制作方法，通过准备材料和按照步骤进行制作，你可以在家中自己制作出属于自己的音箱。
制作电脑音箱不仅能够满足个人需求，也是一种有趣的创造过程。
希望以上的内容对你有所启发，祝你成功制作出一个功能完备的电脑音箱！。
音箱产品工艺设计及制作要求
产品的工艺设计与制作要求一个产品要求性能稳定,工艺简洁.一个不好的工艺设计,轻则影响产品外观与产品组装困难,重则影响产品性能及设计不成功.1.元件选取1.1元件印字需清晰无误,表面及引脚不可有变色等氧化问题.表面不可有污脏,变形,破损。
1.2 关键性安规元件标识需符合安规要求.(高压电容,变压器,电源开关,电源线)。
1.3 新开发机型主要元件统一用一家供应商的物料.(IC,变压器,喇叭,开关,电源线)。
1.4 所使用之关键材料不可用老化过后的材料(如变压器,喇叭,IC,PCB,电解电容等) 1.5 因为木箱材质的原因,锁至木箱件螺丝用粗牙,其它用常规细牙.2,元件插件2.1 元件须平贴机板，不能有弯曲或浮高,(浮高要求:电阻≤2MM;电解电容≤1MM;其它电容≤3.5MM;二极管≤2MM;晶振≤3MM;耳机座/RCA插座≤0.5MM;开关≤1MM;)。
2.2其它元件由于组装或电性要求完全不能有浮高:如IC;电位器;散热片;固定架等。
2.3 元件不可漏插、错插,反插(如电解电容,端子)。
3. 元件焊接,剪脚3.1 RCA插座、耳机插座、电位器采用手动焊接操作。
3.1 元件焊点需圆滑光亮,无异物,无虚焊假焊。
3.2 元件剪脚后高度在0.8～2.0MM之间。
3.3 焊锡后的PCB两面需干净,无锡珠及未剪断的元件脚等其它杂物。
4. 元器件点胶作用:1.使元器件相互连接更加牢固.2.防止漏风作密封处理.(a金属件固定处采用打红胶方式;b电子类元器件采有打UL黄胶方式;c防漏风密封固定采用打热熔胶处理)。
4.1 变压器螺丝,散热片螺丝,固定架螺丝需打红胶处理。
4.2 用于滤波的电解电容电容或1000UF以上电解电容(1),端子连接处,线材与PCB焊接处需打UL黄胶处理。
4.3 电源线线扣,电源开关,木箱内穿线引孔,主付面板或面网组装需打热熔胶处理;RCA,耳机插座根据产品要求加打热熔胶。
4.4二渠道产品副机线需点热熔胶.4.6 所有元件点胶需整洁,打胶量不可过多而溢到其它零件上或者过少而看不到胶使结合处未粘到胶。
自制音箱方案
自制音箱方案背景介绍在现代科技发展快速的时代，音箱作为音频娱乐设备，成为人们生活中不可或缺的一部分。
然而，市面上的音箱种类繁多、价格参差不齐，很多人往往难以找到合适自己需求和预算的音箱产品。
而自制音箱方案为消费者提供了一个全新的选择，可以根据个人需求进行定制，不仅能够满足听音质量的要求，还可以通过DIY的方式，体验制作的乐趣，提高对音箱的理解和操作。
设计与材料设计方案自制音箱方案主要包含音箱的外观设计、内部结构设计以及声音调整设计。
以下是一个简单的自制音箱方案示例：1.外观设计：选择合适的材料、尺寸和形状，可以根据个人审美和家居风格来进行定制。
2.内部结构设计：根据所需的声音效果（如低音重、中高音清晰等），选择适合的带式音腔、密闭音腔或反射式音腔。
3.声音调整设计：通过合理选择和安装音箱单元和调整器件，在保证音箱基本特性的前提下，调整声音效果的风格，如激将法、进阶法等。
材料准备以下是一个自制音箱所需要的基本材料清单：1.木质材料：可以选择优质的实木或者复合板材作为音箱的外壳，保证音箱的坚固性和美观性。
2.音箱单元：根据个人喜好和音质要求，选择合适的喇叭单元，如中低音单元、高音单元等。
3.内部填充材料：选择适合的填充材料来调控音箱的共振效果，如海绵、棉花等。
4.连接线材料：选择高品质的音频连接线，确保音箱与音源之间的传输质量。
制作步骤1. 理清需求在开始制作之前，首先要明确自己对音箱的需求和期望。
比如是用于家庭聆听音乐还是作为投影影院的音响，以及对音质、体积、外观等方面的要求。
2. 设计与测绘根据自己对音箱的需求，进行外观设计，并制作音箱的草图。
在纸上绘制音箱的尺寸和布局，并确定内部结构。
3. 材料准备与加工根据设计方案，购买所需的材料，并进行切割、打磨等加工工作。
使用合适的工具，将木质材料按照设计尺寸进行切割，并进行必要的打磨。
4. 确定音箱单元位置根据所选音箱单元的尺寸和布局需求，确定其在音箱壳体中的位置。
《音箱业余设计和制作实例》
《音箱业余设计和制作实例》音箱是一种能够放大和改善声音的装置，广泛应用于家庭娱乐、音乐会、演讲等场合。
传统的音箱设计和制作需要专业知识和技能，但是在这里，我们将介绍一些音箱的业余设计和制作实例，帮助那些对音箱制作感兴趣的人了解基本的原理和方法。
我们需要了解音箱的基本结构和工作原理。
音箱通常由扬声器单元、隔音箱体和电子信号处理器组成。
扬声器单元是将电子信号转换为声音的核心部件，隔音箱体则用于防止声音泄露和干扰。
电子信号处理器则用于调节声音的音量、音调和音质等参数。
在设计和制作音箱时，我们需要考虑以下几个方面。
首先是音箱的尺寸和形状。
音箱的尺寸和形状将直接影响声音的传播和扩散效果。
一般来说，大尺寸的音箱能够产生更低的音频频率，而小尺寸的音箱则更适合高频音频。
此外，音箱的形状也会影响声音的定位和分布效果。
其次是音箱的材料选择。
音箱的材料对声音的传导和反射有着重要的影响。
常用的音箱材料包括木材、金属和塑料等。
不同的材料具有不同的声学特性，因此在选择材料时需要根据所需的声音效果进行权衡。
音箱的扬声器单元也是设计和制作过程中的重要考虑因素。
扬声器单元的类型和规格将直接决定音箱的声音效果。
常用的扬声器单元类型包括圆盘式、锥形式、平板式等。
在选择扬声器单元时，需要考虑音箱的用途和预算等因素。
在音箱制作过程中，我们还需要注意声音的隔离和防止共振。
为了避免声音在音箱内部产生共振，我们可以在音箱内部加入隔音材料，以吸收和消散声音能量。
此外，合理的隔音设计还可以减少声音对外界环境的干扰。
除了设计和制作音箱外，我们还可以进行一些调试和优化工作，以提高音箱的声音效果。
例如，我们可以通过调整电子信号处理器的参数来改变声音的音量和音质。
此外，合理的音箱布置和摆放也可以改善音箱的声场效果。
音箱的业余设计和制作需要一定的知识和技能，但是通过学习和实践，我们可以掌握基本的原理和方法。
希望本文介绍的音箱业余设计和制作实例能够帮助对音箱制作感兴趣的读者，让大家能够制作出满足自己需求的音箱。
音响的制作方法
音响的制作方法1. 简介音响是一种用于放大声音的设备，广泛应用于家庭娱乐、演唱会、影院等场合。
制作一个音响，需要考虑到声音的品质、音量控制、耐用性等方面。
本文将介绍一个基本的音响制作方法，帮助您了解如何制作一个简单但有效的音响。
2. 材料准备在制作音响之前，您需要准备以下材料：•扬声器单元：负责将电信号转换为声音。
•放大器：用于放大电信号。
•播放器：可以使用音频设备，如手机、电脑等。
•电源：提供电力给音响设备。
3. 制作过程步骤1：连接扬声器单元和放大器1.将扬声器单元的正极线缆连接到放大器的正极端口上。
2.将扬声器单元的负极线缆连接到放大器的负极端口上。
步骤2：连接放大器和播放器1.将放大器的输入端口与播放器的音频输出端口连接。
可以使用音频插孔或者USB接口进行连接，取决于您所使用的设备。
步骤3：连接电源1.将音响设备的电源线插入稳定的电源插座中。
4. 调试和优化完成制作后，进行调试和优化使音响发挥最佳效果。
调试1.打开播放器，播放您喜欢的音乐。
2.调节播放器音量和放大器音量，确保音乐声音清晰、无噪音。
3.调试音响位置，尽量避免墙角和封闭空间以减少共振。
优化1.使用高品质的扬声器和放大器单元，以提高音质。
2.调整音响位置和朝向，以获得更好的音场效果。
3.选择合适的音频格式和比特率，以提供高质量的音频源。
5. 注意事项为了保证您制作的音响安全可靠，有几个注意事项需要遵守：1.在连接线缆前，确保音响设备与电源断开连接，以避免电击。
2.选择适当的线缆规格，以确保电信号传输质量。
3.在调试和优化时，逐步调整音量和音响位置，避免造成过度耳损或对人体健康产生负面影响。
6. 结论通过本文，您了解了一个基本的音响制作方法，包括材料准备、制作过程、调试和优化、注意事项。
制作一个简单但有效的音响，可以让您享受更好的音乐和电影观影体验。
不过，请注意在制作过程中遵循安全规范，确保使用的材料和设备均符合相关认证标准。
祝您成功制作出一套出色的音响设备！。
第八章 音箱设计和制作
比闭箱差了一些(因为过了 30～40ms 管道才停止发声)。正因为 f＝fB 时， 以管道的辐射为主，管道口径不能过小。专家们推荐管道直径至少应大于
或等于φ50mm 不然就出现噪音了。
③当 f＜fB 时：纸盆的辐射与倒相管的辐射为反相 180°使声压总输出大大 降低了。我们利用倒相箱的有利之处实质上是在 fB 到 2fB 频段的声压的增 加和 fB 处扬声器谐波失真的减少。我们正是从箱的共振频率等于 fo 的条 件出发来讨论倒相箱设计的。
③保持开关处于“K1”位置，左右转动音频振荡器频率旋钮使电压指到 U1 值(0.268)，找到 f1、f2，由此计算出 Q
Qm＝
f1×f2 (f1－f2)
×
Zmax R0
＝3.31
Qe＝Qm×ZRm0ax ＝0.56
Qt＝
Qm×Qe Qm＋Qe
＝0.48
由 U1＝U2＝Umax 应的 f2
Ro Zmax
3
(2)扬声器装在同一平面上，小型号筒式高音既可放在箱面板上，体积较大也可 以放在箱体顶部。 (3)为避免箱内驻波影响，通常都要在箱内壁上辅设一定数量的吸音材料。 2.闭箱设计举例 (1)闭箱的谐振频率 foc：
当扬声器装入箱后，由于振膜后面多了一个空腔，在声－电类比中相当于扬 声器串了一只电容，这时就改变了扬声器的固有频率 fo，我们称为闭箱的谐振频 率 foc。
当闭箱容积很小时，foc 接近 fo，当闭箱容积很小时，闭箱的 foc 就取决于箱 体了。foc 决定了闭箱频响曲线的低频起点。 (2)频响拐点 f3：闭箱频响曲线平直部分下降 3dB 的低频起始点(f3)称为频响的拐 点。
设当扬声器装入闭箱后 Qt 值升高为 Qtc 且 Qtc＝(0.7) 时，拐点 f3 正好与 foc 重合这 对设计密闭音箱是非常重要 的。
音箱制作
第一章设计篇一、设计目标“发烧”是一项个性化很强的活动，但科学“发烧”和理性“发烧”应该是烧友们追求的境界。
在开始DIY之前，设定合理的目标是有必要的，可以避免出现盲目的行为。
1、预算：2000-3000元在DIY音箱的各个环节中，具有一定素质且符合设计要求的扬声器单元是其中的核心，投资应当占到预算的一半以上；箱体也不能马虎，声学效果和视觉效果都很重要；分频器的关键在于设计和调试；箱内连接线、接线柱等配件可以量力而行。
2、音质要求：真实、自然、耐听，适合重放人声和轻音乐满足这些条件并不容易，需要音箱系统失真低，频率响应平坦、宽阔，单元之间有良好的衔接，各频段均衡连贯，不能有明显的音染。
3、适用环境：主要在家庭环境使用这个条件在一定程度上降低了对系统的要求，也就是说，可以不用过多地关注功率承受能力、灵敏度、最高声压级等指标，对指向性的要求也有所放宽。
当然，在家庭听音环境和中小音量下要做到各频段的平衡也是很有难度的。
二、结构设计1、分体3路3单元为了达到平衡的听感，充足而准确的低音是必须的，因此有必要使用10寸以上的低音单元。
虽然设计良好的小型音箱系统也可以有丰富的低音感量，但是和大型系统相比，表达出来的信息会存在很大差别。
最终确定采用分体3路3单元结构。
低音单元用12寸，独立制作成大箱体，专门重放超低频段（150Hz以下）；中低音单元采用6.5寸锥盆，和1寸球顶高音制作成可以单独使用的小箱体。
2、箱体结构和分频点密闭箱和倒相箱各有特色，但根据设计目标，密闭箱在本系统里更加适合一些。
虽然在低音下潜、效率等指标上不如倒相箱，但密闭箱的瞬态响应好，声音清晰，质感真实，而且设计、调试都相对简单，在业余制作条件下容易取得成功。
中低音单元用了6.5寸，其高频段频响和指向性不如小一些的单元，因此分频点最好能取低一些。
但这样也有很多问题，比如高音单元的失真会加大，功率承受能力的要求也要提高。
综合考虑下来，分频点初步定在2k-2.5kHz。
自制音箱箱体尺寸计算公式
自制音箱箱体尺寸计算公式在自制音箱的制作过程中，确定合适的箱体尺寸是非常重要的一步。
一个合适的箱体尺寸可以使音箱的声音表现更加出色，达到最佳的音质效果。
因此，掌握箱体尺寸计算公式是十分必要的。
本文将介绍如何根据音箱的参数来计算合适的箱体尺寸，并给出相应的计算公式。
首先，我们需要了解一些基本的音箱参数，包括音箱的类型（如封闭式、通风孔式、反射式等）、音箱的喇叭单元参数（如振膜直径、振膜行程、额定功率等）以及所需的频率响应等。
这些参数将直接影响到箱体尺寸的计算。
对于封闭式音箱，我们可以使用以下的箱体尺寸计算公式：V = (Qtc Vas) / (2.84 f0^2)。
其中，V表示箱体的体积（单位为立方米），Qtc表示音箱的品质因数，Vas 表示音箱的等效体积（单位为升），f0表示音箱的谐振频率（单位为Hz）。
通过这个公式，我们可以计算出合适的箱体体积，从而确定音箱的尺寸。
对于通风孔式音箱，我们可以使用以下的箱体尺寸计算公式：V = (Qtc Vas) / (2.84 f0^2) (A L)。
其中，V、Qtc、Vas和f0的含义与封闭式音箱相同，A表示通风孔的面积（单位为平方米），L表示通风孔的长度（单位为米）。
通过这个公式，我们可以计算出合适的箱体体积以及通风孔的尺寸。
对于反射式音箱，我们可以使用以下的箱体尺寸计算公式：V = (Qtc Vas) / (2.84 f0^2) + (A L 0.8)。
其中，V、Qtc、Vas和f0的含义与封闭式音箱相同，A表示反射孔的面积（单位为平方米），L表示反射孔的长度（单位为米）。
通过这个公式，我们可以计算出合适的箱体体积以及反射孔的尺寸。
需要注意的是，以上的公式仅适用于一些简单的情况，对于一些特殊的音箱类型或者参数，可能需要进行更加复杂的计算。
因此，在实际制作过程中，建议根据具体情况进行调整和计算。
在确定了合适的箱体尺寸之后，我们还需要考虑一些其他的因素，比如箱体的材质、内部的填充物、箱体的结构等。
DIY音箱箱体的简单计算方法
DIY音箱箱体的简单计算方法1.确定音箱的尺寸和形状首先，您需要确定音箱的尺寸和形状。
尺寸的选择应该基于您的需求和空间限制，而形状则可以根据个人喜好来决定。
常见的音箱形状有方形、长方形和圆柱形等。
2.确定音箱的材料音箱的材料对声音的传播和吸收有很大的影响。
常见的音箱材料有实木、胶合板和钢板等。
不同的材料具有不同的声学特性，您可以根据您的需求选择合适的材料。
3.计算音箱的体积音箱的体积对声音的低频响应和音色有很大影响。
一般来说，低音箱的体积越大，低频响应越好。
您可以使用以下公式来计算箱体的体积：音箱体积（立方米）=长（米）x宽（米）x高（米）4.计算音箱的声音波导口尺寸声音波导口对音箱的高频响应和辐射范围有很大的影响。
您可以使用以下公式来计算声音波导口的尺寸：声音波导口尺寸（平方米）=声音频率（Hz）/声速（m/s）/25.计算音箱的隔板隔板对音箱的声学性能和结构强度有很大的影响。
您可以根据音箱的尺寸和形状来确定隔板的数量和位置。
一般来说，隔板应该均匀分布在音箱内部，以增加结构强度和防止共振。
6.考虑补偿因素在设计音箱箱体时，还需要考虑一些补偿因素，如皮肤效应、音箱前壁反射和波导角度等。
这些因素对音箱的频率响应有很大的影响，您可以通过调整音箱的材料、形状和位置来进行补偿。
7.制作和装配一旦您完成了音箱箱体的设计和计算，就可以开始制作和装配音箱了。
您可以根据设计图纸购买适当的材料，并使用适当的工具进行加工和装配。
在装配过程中，要注意保持箱体的结构强度和密封性。
总结以上是一个简单的DIY音箱箱体计算方法。
尽管它只是涵盖了基本的设计和计算原则，但它可以帮助您开始制作您自己的音箱。
请记住，在进行DIY音箱制作之前，最好先研究和学习更多有关音箱设计和声学原理的知识，并根据您的需求和要求进行设计和计算。
音箱制作流程
音箱制作流程音箱是一种用来放置音响设备的箱体，它的设计和制作需要一定的专业知识和技能。
下面我们将介绍音箱制作的流程，希望对您有所帮助。
首先，我们需要准备制作音箱所需的材料和工具。
材料包括密度板、音箱单元、隔音棉、连接线等，工具包括锯子、螺丝刀、电钻等。
确保所有材料和工具都齐全，以便顺利进行后续的制作工作。
接下来，我们开始进行音箱的设计和规划。
首先根据所需的音箱尺寸和音响设备的大小，确定音箱的整体尺寸和内部空间布局。
然后进行结构设计，包括音箱的外形和内部支撑结构。
设计完成后，可以进行材料的切割和加工，将密度板按照设计尺寸切割成各个零部件。
在制作过程中，我们需要注意保证音箱的结构稳固和内部空间的合理布局。
密度板的切割和连接需要精准，以确保音箱的外观和内部空间符合设计要求。
同时，在内部空间加入隔音棉，以减少共振和提高音质。
接下来是音箱单元的安装。
根据设计要求，在音箱的前板上开孔，安装音箱单元。
在安装过程中需要注意保证音箱单元与音箱的密封性，以避免漏音和共振。
最后，进行音箱的调试和测试。
连接音箱单元和音响设备，调试音箱的音质和音量。
可以通过播放不同类型的音乐，测试音箱的表现和音质。
如果需要，可以进行一些小的调整，以达到最佳的音箱效果。
总之，音箱制作是一个需要耐心和技巧的过程。
通过合理的设计和精细的制作，可以制作出高质量的音箱，为音响设备的使用提供良好的支持和表现。
希望本文介绍的音箱制作流程对您有所帮助，谢谢阅读！。
有源音响的设计与制作
三、相关知识
直流稳压电源按习惯可分为化学电源、 线性稳压电源和开关型稳压电源，下面我们 将具体介绍这几类电源。
三、相关知识
化学电源
我们平常所用的干电池、铅酸蓄电池、镍镉、镍氢、锂离子电 池均属于化学电源，各有其优缺点。随着科学技术的发展，又产生 了智能化电池；在充电电池材料方面，美国研制人员发现锰的一种 碘化物，用它可以制造出便宜、小巧、放电时间长，多次充电后仍 保持性能良好的环保型充电电池。化学电源小巧灵活,但供电能力不 足，污染环境。
三、相关知识
线性直流稳压电源
我们线性直流稳压电源是先将交流电经过变压器变压，再 经过整流电路整流滤波得到未稳定的直流电压，要达到高精度 的直流电压，必须经过电压反馈调整输出电压，可以达到很高 的稳定度，波纹也很小，而且没有开关稳压电源具有的干扰与 噪音。但是它的缺点是需要庞大而笨重的变压器，所需的滤波 电容的体积和重量也相当大，而且电压反馈电路是工作在线性 状态，调整管上有一定的电压降，在输出较大工作电流时，致 使调整管的功耗太大，转换效率低，还要安装很大的散热片。
变压器副边的功率为： P2=P2b+P2a=2U2aI2=2*15*3=90VA 变压器副边与原边的功率比为： P2/P1=η
五、详细方案
整 体 电 路 图
5
六、电路制作与调试
1. PCB板设计 ： 设计原理图 定义封装
PCB 图 纸 基本设置
布线
布线规则设置
元件布局
生成并加载 网络表文件
更新PCB板
四、方案设计
电源电路的形式选择：因为设计任 务中要求输出电压为±15V，并且对输 出纹波要求较高，所以可以考虑采用线 性直流稳压电源。
四、方案设计
——之整体设计思路
DIY音箱箱体的简单计算方法
DIY音箱箱体的简单计算方法（一）箱体的比例当爱好者制作扬声器箱体时.有各种不同的结构选择包括从立方体.圆管形.或矩形到许多其它的形状。
每种形状都有特殊的特性、优点和缺陷。
但是.常用的音箱不管是闭箱还是倒相箱大都是长方形的箱体.所以.本文就是对长方形箱体尺寸关系进行的讨论。
假定扬声器特性表中建议箱体容积Vb为0.09056立方米。
爱好者就能用这个值为实际扬声器单元确定理想的箱体尺寸了。
如容积已定.先要把所要求的内部容积的立方米单位转换为立方厘米.然后再求得结果的立方根.就可以得出所要求的高度、宽度、厚度了。
正方形箱体（即高度、宽度、厚度相同的箱体）对用于超低音箱是很满意的.因为这种箱体能通过增强内部驻波而提升箱体的总输出。
许多市售的超低音箱都是按这种样子设计的。
但是.本文的用意并非是用于超低音箱的.而是能覆盖全音频范围的两分频或三分频的音箱。
通过实践.许多音箱制造商已经采用了靠经验得到的“黄金”比率或“黄金”分割率.这个比例或比率与根据理想比率0.618而确定的箱体尺寸比有关。
举例来说.应用的是整数尺寸.如6单位的深度.10单位的宽度.16单位的高度.深度对宽度的比率＝6：10＝0.60.而宽度对高度的比率＝10：16＝0.625.这些最终尺寸的纵横比与理想的0.618值相当接近的.因为该比率可使选出的近似尺寸不会出现增强内部共振的公共简正频率.所以这个比率已被确认为能产生最佳的声音。
（二）计算内部尺寸1、把0.09056立方米转换为90560立方厘米。
2、假定取纵横比为6：10：16.将这三个数相乘.得到积为960。
3、把总立方厘米90560除以960.得到的商为94.3。
4、现在.求出94.3的立方根.大约为4.55。
5、最后.用4.55乘以纵横比的三个值.分别为.6×4.55＝27.3（厚度）.10×4.55＝45.5（宽度）.而16×4.55＝72.8（高度）。
音箱结构设计计算公式精选全文
可编辑修改精选全文完整版音箱结构设计计算公式ASW箱体结构计算公式1.开口腔计算公式：VA = (2S x Q。
)2 x VAS(L)通带纹波系数是带通式音箱的重要设计参数。
选取合适的封闭腔带通Q值QB，查表得出fL和fH，用f。
/Q。
分别乘以这两个系，求出音箱频响曲线上下降3dB的两个频率点，要求与设计值相符。
带通Q值越高，音箱的灵敏度越高，但通频带越窄；带通Q值取得越低，音箱的灵敏度越低，但通频带越宽。
导相管的调振频率fB = QB x ( f。
/ Q。
) (HZ)导相管长度L=[(c2S]/(4*3.142*fb2*V)] -0.82*S?22.密封腔计算公式：VB = VAS / a顺性比a = (QB2 / Q。
2) – 1则ASW箱体总容积为V = VA + VB单腔倒相式音箱计算公式1.低频扬声器单元的品质因数Q。
、谐振频率f。
及等效容积VAS是决定音箱低频响应的重要参数。
品质因数Q。
、谐振频率f。
及等效容积VAS由喇叭供应商给出，或自己根护喇叭的基本性能参数进行公式计算，在已知品质因数Q。
、谐振频率f。
的前提下计算VAS。
2.箱体容积计算公式：VB = VAS / a箱体顺性比a值可由倒相音箱设计图表查出(91页图3-9)，设QL=7。
也可由下面的简表进行估算，如下表：3.确定倒相管截面积。
4.确定导相管长度，可用公式：L=[(c2S]/(4*3.142*fb2*V)] -0.82*S?25.音箱的调整要点：原则是将倒相箱的谐振频率调整到最合适的频率点，使音箱的低频响应平坦。
调整音箱的系统品质因数，使音箱的低音深沉，听起来即不干涩也不混浊；调整分频网络的分频点和相位特性，使音箱各频段的声压均匀，频率响应曲线平坦。
倒相箱由于增加倒相孔的原因,算出箱体容积后,还要考虑倒相管的长宽等因素。
至于倒相管的形状可以做圆形、矩形、狭缝形,由于位置问题也可以做成弯形。
倒相管可使用单管、双管或多管,当然,做之前要算出气孔的截面积和长度。
