机房动力环境监控系统详解
机房动力环境监控系统介绍
统一视频集成管理
可以在场景中选择视频设备进行实时视频查看
统一门禁集成管理
可以在场景中选择门禁查看当前门禁的出入记录情况
3D实景监控
右上角整个机房摘要显示,机房3D图上实际位置设备摘要显示,点击任意设备详情展现(表格或动态图模 式),右上角快速导航,可从本区域快速切换到任意其他一个区域,个性化展现
系统自检自愈 第三方设备监控 系统告警方式多样 告警自动升级功能 查询分析追溯的功能
智能告警诊断——减少误报
强大的权限管理功能 菜单多级权限 站点权限 多用户管理 多级联网管理
虚拟化布署 分布式布署 可伸缩管理 开放式架构 支持32及64位操作系统 支持异构网络组网
多接口采集兼容 SOCKET WEBSERVICE 数据库 OPC SNMP。。。。。。 支持二次开发
多层架构 连接方式
单层架构 连接方式
可管理的内容
多样化报警方式
短信、电话
加上LED屏 滚动报警
邮件报警
支持告警自动升级功能
声光报警
多媒体自动 语音
弹窗报警
[3] 统一管理平台
集成统一管理平台
人性化界面,全局情况一图掌握:电子地图模式覆盖了管理范围内所有机房的的报警按区域自 动汇总,区域实时摘要报告,PUE汇总,全局健康度,当前告警滚屏播放,分类面板最小化缩 略…....
加湿器、除湿器监控
消防监测
温感监测 消防主机状态监测
烟感监测
安全监测
门禁监测
•进出记录监测 •远程开、关门 •指纹、ID/IC、密码键盘
红外监测
玻璃破碎监测 门磁监测
视频监测
1.支持海康/大华IPC、DVR、DVS、NVR等接入 2.在动力环境监控平台上,集成视频显示、控制、调焦等 3.在动力环境监控平台上,集成视频回放功能
机房动力环境监控系统原理
机房动力环境监控系统原理
机房动力环境监控系统是通过监测和控制机房的电力、环境和安全参数来保障机房的稳定运行和安全性。
其工作原理如下:
1. 传感器监测:系统通过安装在机房内的各种传感器,如温度传感器、湿度传感器、烟雾传感器、漏水传感器等,实时监测机房内的环境参数。
2. 数据采集:传感器采集到的环境参数数据会经过传感器接口处理并转换为数字信号,然后通过数据采集模块将数据传输给监控系统。
3. 数据存储和处理:监控系统会将采集到的数据存储在数据库中,并利用算法进行数据处理,如数据分析、异常检测等,以便后续的分析和报警处理。
4. 数据分析和报警:监控系统会对采集到的数据进行实时分析,比较与设定的阈值进行比较,一旦发现异常情况,如温度过高、湿度过低、烟雾或漏水等情况,系统会发出报警信号。
5. 报警处理和控制:一旦系统发出报警信号,相关人员会立即接收到报警信息,并根据报警信息采取相应的措施,如调整空调温度、关闭设备等,以防止事故的发生或扩大。
通过以上的工作原理,机房动力环境监控系统能够实现对机房内部电力设备、温度、湿度、烟雾等多个参数的实时监测和报警处理,从而保障机房的稳定运行和安全性。
机房动力环境监控
机房动力环境监控
机房动力环境监控是指对机房中的电力、温度、湿度、烟雾等环境参数进行实时监控和管理的一种系统。
它通过安装传感器来实时检测机房的环境参数,并将数据发送给监控系统进行分析和记录。
机房的动力环境非常重要,因为故障的电力供应或者环境条件可能导致服务器运行不稳定甚至损坏。
通过动力环境监控系统,管理员可以实时监测机房的电力供应情况、温度湿度变化以及其他异常情况,以便在故障出现之前进行预警和处理。
具体来说,机房动力环境监控可以包括以下方面的内容:
1. 电力监控:监测机房的电源输入、输出、电压、电流等参数,及时发现电力波动、断电、电流异常等问题。
2. 温度监控:通过温度传感器监测机房的温度变化,预防
过热导致服务器或存储设备损坏。
3. 湿度监控:监测机房的湿度,防止过高的湿度对设备造
成损坏,或者过低的湿度导致静电问题。
4. 空气质量监控:通过监测烟雾、气体等参数,提前预警
火灾或者有害气体泄漏等情况。
5. UPS监控:监测机房的不间断电源系统状态,及时处理UPS故障,保证电力供应的连续性。
通过机房动力环境监控系统,管理员可以随时远程监测机
房的环境参数,并通过报警系统及时获得异常情况的通知。
这样可以帮助管理员及时采取措施,防止故障的发生,保
障机房设备的稳定运行。
机房环境监控系统介绍
机房环境监控系统
02
组成
传感器网络
01
02
03
04
温度传感器
用于监测机房内的温度变化, 确保设备正常运行所需的适宜
温度。
湿度传感器
用于检测机房内的湿度水平, 防止设备因湿度过高或过低而
受损。
空气质量传感器
监测机房内的空气质量,及时 发现并预警有害气体或污染物
。
烟雾探测器
用于检测火灾烟雾,及时发出 火灾预警,保障机房安全。
通过短信、电话、邮件等多种 方式及时将报警信息通知相关 人员。
报警处理
提供报警确认、处理及消除功 能,确保问题得到及时解决。
报警记录
保存报警信息及处理过程,便 于后续追溯和总结经验教训。
03
机房环境监控系统
功能
环境参数监测
温度监测
实时监测机房内的温度, 确保温度在适宜范围内, 防止设备过热。
湿度监测
报警与预警功能
报警设置
根据实际需求设置报警阈值,当参数超过或低于阈值时触发报警 。
报警通知
通过短信、邮件等方式及时将报警信息通知相关人员。
预警提示
对可能出现的异常情况提前进行预警,以便提前采取措施。
数据记录与报表生成
数据存储
将监测数据存储在数据库中,方便查询和追溯。
数据分析
对监测数据进行分析,为设备的维护和优化提供 依据。
机房环境监控系统介绍
录
• 引言 • 机房环境监控系统组成 • 机房环境监控系统功能 • 机房环境监控系统应用场景 • 机房环境监控系统优势与挑战 • 机房环境监控系统发展趋势与未来展望
引言
01
目的和背景
随着信息化技术的快速发展,机房作为各类信息系统的核心 基础设施,其运行稳定性和安全性至关重要。为了确保机房 设备的正常运行,及时发现并解决潜在的环境问题,机房环 境监控系统应运而生。
机房动力环境监控系统
机房动力环境监控系统机房动力环境监控系统1:系统概述1.1 目的机房动力环境监控系统旨在监测和管理机房内的关键设备和环境参数,确保机房的安全性和可靠性,提供实时监控、预警和远程控制功能。
1.2 范围本系统包括但不限于以下功能:- 温湿度监测:监测机房内部温度和湿度,以确保设备正常工作条件。
- 电力监测:监测机房内的供电情况,包括电压、电流和功率,以确保供电的稳定性和可用性。
- 机房门禁控制:控制机房的进出口,确保机房的安全性。
- 空调控制:对机房内的空调进行控制和调节,以维持适宜的温度。
- 火灾报警监测:监测机房内的火灾情况,及时报警并采取相应措施。
2:系统架构2.1 硬件组成机房动力环境监控系统主要由以下硬件组成:- 温湿度传感器:用于监测机房内部的温度和湿度,传输数据给监控系统。
- 电力监测设备:用于监测机房内的电压、电流和功率,通过网络传输数据给监控系统。
- 门禁控制器:用于控制机房的进出口,通过网络传输数据给监控系统。
- 空调控制器:用于控制机房内的空调设备,通过网络传输数据给监控系统。
- 火灾报警系统:用于监测机房内的火灾情况,通过网络传输数据给监控系统。
2.2 软件组成机房动力环境监控系统主要由以下软件组成:- 数据采集与存储:负责接收和存储各个传感器的数据,同时提供数据的查询和分析功能。
- 报警与预警:监控系统可以设置各种报警规则,当监测到异常情况时,系统会及时发送报警信息,并采取相应的措施。
- 远程控制:用户可以通过系统进行远程控制,如控制空调的开关、调节温度等。
- 可视化界面:提供直观的界面展示机房的各个参数和设备状态,方便用户查看和管理。
3:功能细化3.1 温湿度监测温湿度监测功能主要包括以下内容:- 实时监测机房内的温度和湿度。
- 数据记录和存储,提供历史数据查询和分析功能。
- 温度和湿度的报警阈值设置,当超过设定值时触发报警。
3.2 电力监测电力监测功能主要包括以下内容:- 实时监测电压、电流和功率。
机房动力环境监控系统
机房动力环境监控系统1. 系统概述1.1 目的和背景1.2 功能需求- 温度、湿度等参数实时监测与报警功能;- UPS电源状态及负载情况实时监测与报警功能;- 发电机组运行状态实时监测与报警功能;- 水泵水位、压力等参数实时检测与报警功能。
1.3 技术要求2. 设备选型及布局方案2.1 主设备选型原则:a) 具有高精确性和稳定性,能够满足长期可靠工作的要求;b) 支持远程数据采集和管理,并具有良好的兼容性。
3.主体结构设计包括传感器安装位置选择以及各个部件之间连接方式。
4.软硬件配置说明描述所使用到的相关软硬件产品信息,包括版本号、生产商名称等。
5.网络通信模块设计针对本项目特点进行合理化分析并给出相应解决办法,保证整套系统正常运转.6.数据库建立建立适用于该项目需要存储大量历史记录数据而且数据量大的数据库。
7.系统界面设计通过图形化、直观化等方式展示监控信息,方便用户操作和管理。
8. 系统测试与调试8.1 测试计划- 功能性测试;- 性能测试;- 可靠性及稳定性测试。
8.2 调试过程记录9.维护保养对整个机房动力环境监控系统进行日常维护和保养,并制定相应的预防故障策略。
10.附件法律名词及注释:- UPS:不间断电源(Uninterruptible Power Supply),是一种为了提供给关键设备在停电或者其他异常情况下持久可用而采取的技术手段。
- 数据库:指按照某种数据模型组织、描述和存储相关数据集合并具有辨别特点的文件集合,在计算机科学领域中被广泛使用以实现对各类信息资源高效地访问与管理。
- 监测报警功能:当检测到温度超出范围或UPS负载达到临界值时,系统会发出声音或发送通知消息来提醒管理员注意问题并采取相应行动。
本文档涉及附件,请参见所附文件列表。
最全面的机房动力环境监控系统知识
记录历史数据和实时数 据,为故障分析和性能 优化提供依据。
通过设定阈值和告警规 则,及时发现潜在故障 并触发告警,确保机房 安全稳定运行。
4
支持远程访问和控制, 方便管理人员随时随地 进行监控和管理。
系统组成及架构
2024/1/28
感知层
包括各种传感器和执行器,用于采集机房 内的环境参数和设备状态。
2024/1/28
6
发展历程及趋势
发展历程
机房动力环境监控系统经历了从简单监控到智能化、网络 化的发展历程。早期的系统主要关注单一设备的监控,随 着技术的发展和机房规模的扩大,系统逐渐实现了多设备 集成监控、远程管理和智能化分析等功能。
发展趋势
未来机房动力环境监控系统将朝着以下几个方向发展
智能化
利用人工智能和机器学习技术,实现故障预测、性能优化 等智能化功能。
共享数据与资源
02
通过集成方案,实现两大系统之间的数据共享,优化资源配置
,提高管理效率。
跨系统联动控制
03
在特定场景下,实现机房动力环境监控系统与楼宇自控系统的
联动控制,如根据楼宇负荷情况调整机房设备运行状态。
22
与消防系统联动控制策略
火警信号接入
将消防系统的火警信号接入机房动力环境监控系统,实现实时监 测与报警。
2024/1/28
监控系统架构
采用分布式、模块化的系统架构,实现数 据采集、处理、存储和展示等功能。
传感器布局
在机房内合理布置温度、湿度、烟雾、漏 水等传感器,实时监测机房环境参数。
动力设备监控
对UPS、空调、发电机等动力设备进行实 时监控,确保设备正常运行。
数据存储与分析
采用高性能数据库和数据分析技术,实现 历史数据的存储、查询和分析功能。
浅谈机房动力环境监控系统的建设
浅谈机房动力环境监控系统的建设
机房动力环境监控系统是一套集电力、供电、环境、安全等功能于一体的综合性监控系统,对机房的供电环境进行实时监测和管理。
机房作为计算机设备的核心区域,其稳定的供电环境对计算机设备的正常运行至关重要,因此建设机房动力环境监控系统具有重要的意义。
机房动力环境监控系统可以对机房的供电设施进行实时监测和管理。
包括主配电柜、UPS电源、电缆线路等关键设备的运行状态和电量使用情况,以及它们的温度、湿度等环境参数。
通过对这些参数的监测和分析,可以及时发现设备的异常情况,并做出相应的应对措施,防止机房供电中断和设备故障,保证机房的稳定运行。
机房动力环境监控系统还可以监测机房的温度、湿度等环境参数。
机房内部设备的工作温度和湿度需要保持在一定的范围内,才能保证设备的正常运行。
通过监测环境参数,可以及时掌握机房的温湿度状态,预警并采取措施以防止温度和湿度过高或过低,保证设备的正常工作。
机房动力环境监控系统还可以对机房的门禁、防火等安全功能进行监测和管理,确保机房的安全运行。
机房动力环境监控系统可以实现对机房电力设备的智能化管理。
通过网络远程管理,可以随时随地监测和控制机房的供电设备,对异常情况进行报警,并可灵活调整设备的工作模式,以提高设备的稳定性和能效。
机房动力环境监控系统能够实现对机房供电设备的数据分析和决策支持。
通过对供电设备的数据进行分析,可以了解供电设备的运行状态和负荷情况,为供电设备的改造和升级提供依据。
通过对环境参数的数据分析,可以预测机房的能耗趋势,为能源管理和节能措施提供依据。
机房环境监控系统介绍
机房环境监控系统介绍
一、系统简介
机房环境监控系统是一种特殊的自动化监控系统,它主要用于监测机房环境条件,如温度、湿度、噪声、气象等。
它可以实时监测机房环境数据,对机房环境变化进行实时处理,如果发现机房条件不符合要求,系统将触发警报报警,以便及时采取措施处理机房环境条件,从而保护设备安全运行。
现代机房数据中心相对传统机房来说,技术要求更加严格,发展更加迅速,信息量也更大,所以机房环境监控的重要性也更加明显。
机房环境监控涉及的内容不仅仅局限于机房的温度、湿度、压力、噪声等,而且可以确保机房内的其他环境参数符合服务器的要求,保护机房内的服务器、网络设备安全运行,节约能源、降低运行成本,保证机房内服务器的正常使用。
二、系统功能
1、实时监测机房环境数据:机房环境监控系统可以实时监测机房环境的温度、湿度、压力、风速、噪声等数据,并可以实时获取机房的实时状态,以便及时采取措施处理机房环境。
2、报警功能:机房环境监控系统可以对机房的温度、湿度、压力、风速等环境数据进行实时监测。
机房动环监控系统介绍
机房动环监控系统介绍机房动环监控系统是一种用于实时监测和管理机房环境、设备状态的系统。
它包括对温度、湿度、电力、安全等多个方面的监测,以确保机房设备的正常运行和提高运维效率。
以下是机房动环监控系统的一般介绍:1.温度和湿度监测:机房中的设备通常对温度和湿度非常敏感。
动环监控系统能够实时监测机房内的温湿度,保持在设定的安全范围内,以避免过热或潮湿对设备的影响。
2.电力监测:监测机房的电力消耗是动环监控系统的重要功能之一。
它可以实时监测电力负载、功耗,提供电力使用趋势和警报,有助于优化用电效率。
3.UPS( 不间断电源)监控:如果机房配备了UPS系统,动环监控系统可以监测UPS的状态,包括电池剩余寿命、故障报警等,确保在电力中断时设备有足够的备用电源。
4.环境传感器:除了温湿度,还可以使用其他环境传感器监测空气质量、烟雾、气体泄漏等。
这有助于及早发现潜在的安全隐患。
5.网络设备监测:动环监控系统可以监测机房内的网络设备,包括交换机、路由器等,及时发现设备状态异常、网络流量异常等问题。
6.物理安全监控:通过摄像头等设备,监控机房的物理安全状况,包括人员进出记录、设备摄像头状态等。
这有助于防范非法进入和保护机房资产。
7.远程管理:动环监控系统通常支持远程管理,管理员可以通过网络远程监控和管理机房,及时响应和解决问题,提高运维效率。
8.报警和通知:当监测到异常状况时,动环监控系统会发出报警,并通过各种方式 短信、邮件、手机App等)通知相关人员,以便及时采取措施。
9.数据记录和分析:动环监控系统会对各种监测数据进行记录和分析,管理员可以通过历史数据了解设备性能、电力消耗趋势等,为决策提供参考。
机房动环监控系统的设计旨在提供全面的实时监测和管理,确保机房设备在最佳条件下运行,同时提高对异常情况的响应速度。
机房动力环境监控系统
机房动环系统组成
机房动环系统
硬件部分
监控主机 监测采集模块 信号处理模块 协议转换模块 管理服务器
设计方案—温湿度显示界面
以电子地图方式实时显示和记录温湿度传感器的湿度、湿度信息,在监 控服务器主软件中可以设置温度、湿度范围,一旦温度、湿度超出所设置的 范围,软件将自动切换到相应温湿度监控子系统的报警画面。
设计方案—漏水报警监测
在各机房安装一套漏水检测线缆,它是由一条液 体泄漏的感应线缆和一个泄漏控制器构成。液体泄漏 感应线由两条导线组成,当泄漏发生时感应线缆发生 短路,并将短路信号送往控制器,经微处理器处理后, 将报警信号传输至嵌入式监控主机上,再通过通讯软 件即可在传输机房内的监控服务器上看到漏水报警情 况。
设计方案—远程访问
设计方案—远程访问
设计方案—远程访问
机房动环集中监控优点
1、系统可靠性高: 系统的硬件和软件均采用技术成熟
的工业级产品。 2、操作简单方便:
软件系统中文化,图形化方式显
示各种监控数据,管理人员操作方便。
3、系统可扩展性能强: 各类信息端口和系统模块接口标准化、模
块化结构,可在线平滑扩容、升级软硬件,保 证系统的无间断安全运行的同时,不对其他站 点、设备产生任何影响。 4、安全性能高:
支持基于现场监控端、远程集中监控端和WEB访问的三种在线管理方式。能方便领导远程 查看和了解通信机房状态,并能减轻通信机房管理人员工作强度,逐步实现通信机房无人值守。
动力环境集中监控系统
1 动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集实时监视系统和设备的运行状态记录和处理相关数据及时侦测故障并作必要的遥控操作适时通知人员处理实现通信局站的少人无人值守以及电源、空调的集中监控维护管理提高供电系统的可靠性和通信设备的安全性。
二、监控系统功能动力环境集中监控系统主要实现以下三种功能1、数据采集和控制数据采集是监控系统最基本的功能要求必须精确和迅速对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段必须可靠。
对各种被监控设备开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护为实现机房少人无人值守创造条件。
通过对设备的集中维护缩短故障排除时间提高设备利用率。
数据采集和控?乒δ芸梢宰芙嵛 叭 !惫δ芗匆2狻 毒嗬胧 莶饬俊⒁P拧 毒嗬胄藕攀占 ⒁?亍 毒嗬肷璞缚刂啤?2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能完成日常的告警处理、控制操作和规定的数据记录等。
3、维护管理管理功能应实现以下四组管理功能1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。
包括局向数据的增加、删除、修改等现场监控量的一般配置、告警门限配置等。
2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。
及时发现紧急事件防止因设备原因造成通信中断、机房失火等重大事件的发生。
提供告警等级管理告警信号的人机界面告警确认告警门限设置和告警屏蔽等。
2 3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。
例如提供设备主要运行数据及参数停电、油机及时供电情况设备故障、告警统计监控系统可用性分析等。
4安全管理安全管理提供保证运行中的监控系统安全的一组功能。
第二节监控系统网络结构一、网络结构SCSupervisionCenter监控中心——本地网或者同等管理级别的网络管理中心。
浅谈机房动力环境监控系统建设
浅谈机房动力环境监控系统建设
机房动力环境监控系统是指对机房的电力供应、温湿度、烟雾、水浸等环境参数进行
监测和控制的系统。
它是现代机房管理中非常重要的一部分,能够保证机房设备的安全稳
定运行。
机房作为数据中心和各类网络设备的存放和运行地点,其环境参数的稳定性对设备的
正常运行非常重要。
建设机房动力环境监控系统可以提供实时监测和控制机房环境的能力,如果出现异常情况,系统能够及时发出警报并采取相应措施,以保障机房设备的安全运
行。
机房动力环境监控系统需要实时监测并记录机房的电力供应状态。
这包括电力负荷、
电压、电流等参数的监测,可以及时发现电力异常问题,并通过监控系统进行告警和控制
操作,以保证机房电力供应的稳定性。
机房动力环境监控系统需要监测和控制机房的温湿度情况。
机房内温度和湿度的异常
波动都可能对设备的运行产生影响。
通过在机房内布置温湿度传感器,可以及时监测机房
内的温湿度参数,并通过监控系统实时显示和告警,提醒管理员及时采取措施,以保证机
房环境的稳定性。
机房动力环境监控系统还应具备远程监控和管理的能力。
管理员可以通过远程管理工
具对机房动力环境进行实时监控,远程查询机房环境参数的历史记录,进行远程告警和控
制操作等。
这样可以大大提高管理员的工作效率,同时也方便了对机房的管理和运维。
机房动力环境监控系统
机房动力环境监控系统机房动力环境及图像集中监控管理系统,简称机房动力环境监控系统,其监控对象主要是机房动力和环境设备等设备(如:配电、UPS、空调、温湿度、漏水、门禁、安防、消防、防雷等),具体监控项目和监控内容如下:1.UPS电源(包含直流电源)UPS电源和直流电源均带有电池,对计算机起到提高电源质量、停电后持续供电的保障。
通过由UPS厂家提供的通讯协议及智能通讯接口,对UPS进行监控,对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视,一旦有部件发生故障,机房环境监控系统将自动报警。
机房环境监控系统中对于UPS的监控一律采用只监视,不控制的模式,避免由于机房环境监控系统的失误带来的断电风险。
2.蓄电池在一个UPS不间断电源系统中,可以说蓄电池是这个系统的支柱,及时可靠地对蓄电池组进行巡回检测,对于维护负载设备的正常运转具有十分重要的意义。
为此,需要通过在线式电池监测仪、直流电流传感器等设备对UPS蓄电池进行监控。
3.空调设备机房的特点之一就是设备密集,发热量大。
因此,空调对控制机房的温湿度起着决定性作用。
通过实时监控,能够全面诊断空调运行状况,监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数,并能够通过机房环境监控系统管理功能远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等),以及对精密空调的重启。
空调机组即便有微小的故障,也可以通过机房环境监控系统检测出来,及时采取措施防止空调机组进一步损坏。
4.漏水检测漏水检测系统分定位和不定位两种。
所谓定位式,就是指可以准确报告具体漏水地点的测漏系统。
不定位系统则相反,只能报告发现漏水,但不能指明位置。
系统由传感器和控制器组成。
控制器监视传感器的状态,发现水情立即将信息上传给监控PC。
测漏传感器有线检测和面检测两类,机房内主要采用线检测。
线检测使用测漏绳,将水患部位围绕起来,漏水发生后,水接触到检测线发出报警。
机房动力环境监控系统
机房动力环境监控系统1.系统概述1.1 目的本系统的目的是监控机房的动力环境,并及时作出预警和处理,确保机房的稳定运行。
1.2 范围本系统包括但不限于以下内容:●温湿度监控:监测机房内的温度和湿度,并记录历史数据。
●电力监控:监测机房的电力供应情况,包括电压、电流等参数。
●UPS监控:监测UPS设备的状态,包括电池电量、充电状态等。
●空调监控:监测机房空调的工作状态和温度控制。
2.系统架构2.1 硬件设备本系统使用的硬件设备包括:●温湿度传感器:用于监测机房的温度和湿度。
●电能仪表:用于监测机房的电力使用情况。
●UPS设备:用于提供机房的备用电源。
●空调控制系统:用于控制机房的温度和湿度。
2.2 软件系统本系统使用的软件系统包括:●数据采集软件:用于采集传感器数据,并存储到数据库中。
●数据处理软件:用于对采集到的数据进行处理和分析,报表和预警信息。
●远程监控软件:用于远程访问和监控机房的动力环境。
3.系统功能3.1 温湿度监控①温湿度传感器布置按照机房的布局,合理设置温湿度传感器的位置,最大化覆盖机房内的温湿度监测。
②数据采集和存储通过温湿度传感器,采集机房内的温湿度数据,并将数据存储到数据库中,以备后续处理和分析。
③数据处理和分析对采集到的温湿度数据进行处理和分析,温湿度曲线图,并提供温湿度异常预警功能。
3.2 电力监控①电能仪表安装根据机房的电力需求,安装合适的电能仪表,对机房的电力使用情况进行监测。
②数据采集和存储通过电能仪表,采集机房的电力使用情况数据,并将数据存储到数据库中。
③数据处理和分析对采集到的电力使用情况数据进行处理和分析,电力使用报表和趋势图,并提供异常电力负载预警功能。
3.3 UPS监控① UPS设备安装根据机房的需求和规模,选用合适的UPS设备,并进行安装和调试。
②数据采集和存储通过UPS设备,采集UPS设备的状态数据,包括电池电量、充电状态等,并将数据存储到数据库中。
③数据处理和分析对采集到的UPS状态数据进行处理和分析,UPS状态报表和预警信息。
机房环境与动力集中监控系统
机房环境与动力集中监控系统
人离开机房,就不能开展运维工作,机房无人看守,风险系数大大上升,因此机房传统运维是以人为核心力量。
平凉动力环境监控-平凉机房监控系统结合多种先进技术,集成软件、硬件,打造无人值守、全天巡检模式,让机房运维更有效率,安全性更高!
一、系统优势
1、系统全天自动运行,如果断电,来电后能自动重启,不用人工干预。
2、有市电+电池双重供电方式,续航能力强,不怕机房突然断电。
3、完善的日志统计、存储功能,能根据使用需求,导出报表。
4、支持对供电、环境、安全等监控对象的查询功能。
5、远程调控支持,设备启停灵活控制,调控环境更加简便。
6、多种通信接口,能兼并市面上大部分的采集模块,实现功能接入。
7、提供二次开发协议,为功能扩展提供有力的支撑。
二、监控功能
1、电力状态监测:电力、电压参数及断电故障的监测。
2、室内环境监测:对机房设备运行环境的温湿度、漏水等情况进行监测。
3、环境设备监控:分析设备状态、控制设备启停,如:空调、照明、加湿及除湿机等。
4、安全监管功能:门禁、烟雾、视频、入侵等监测功能,可极大提高安全保障程度。
三、机房监控系统价值
1、主动分析机房的风险,提醒工作人员排查、处理故障。
2、维护压力大幅度降低,机房实现自动化、无人化巡视。
3、提升机房工作环境的稳定性,设备运行平稳无错。
机房风险因素多,任何一个疏忽,都可能导致隐患的出现,所以机房环境、电力等因素必须重视,而单靠人力难以对其进行高质量的巡检、管控,建议使用平凉动力环境监控-平凉机房监控系统,运用现代智能化的技术,去替代人工值守、巡查机房。
机房动环监控系统数据中心机房动环监控系统技术方案
机房动环监控系统数据中心机房动环监控系统技术方案机房动环监控系统,这个名字听起来就有一种高科技的感觉。
那么,什么是动环监控系统呢?简单来说,就是对数据中心机房的环境进行实时监控,保证其正常运行。
而我,作为一个有着十年方案写作经验的大师,今天就来给大家详细讲解一下这个技术方案。
我们需要明确监控的对象。
机房的环境因素有很多,比如温度、湿度、电力、安防等等,这些都是我们需要监控的。
那么,如何进行监控呢?这就需要我们的主角——动环监控系统。
一、系统架构数据采集模块:这个模块就像是我们的大脑,负责收集各种环境数据。
它通过各种传感器,如温湿度传感器、烟感传感器、红外传感器等,实时获取机房内的环境信息。
数据传输模块:这个模块就像是我们的大动脉,负责将采集到的数据传输到数据处理模块。
它通过有线或无线的方式,将数据实时传输。
数据处理模块:这个模块就像是我们的心脏,负责处理和分析采集到的数据。
它会对数据进行清洗、过滤、统计等操作,然后各种报表和图表。
数据展示模块:这个模块就像是我们的眼睛,负责将处理后的数据以图表、报表的形式展示出来。
这样,管理员可以直观地了解机房的环境情况。
二、系统功能1.实时监控:动环监控系统可以实时监控机房内的温度、湿度、电力等环境参数,一旦发现异常,立即报警。
2.历史数据查询:系统可以存储长期的环境数据,方便管理员随时查询历史数据,分析机房环境的趋势。
3.远程控制:管理员可以通过远程登录系统,对机房内的设备进行远程控制,如开关电源、调节空调等。
4.智能分析:系统可以对采集到的数据进行智能分析,提供环境优化的建议。
5.联动控制:当系统检测到环境异常时,可以自动启动相关设备进行调节,如启动空调、关闭电源等。
三、实施方案1.设备选型:根据机房的具体需求,选择合适的传感器、传输设备、处理设备等。
2.布线安装:根据设备的安装位置,进行合理的布线,保证数据传输的稳定。
3.软件配置:根据实际需求,对系统软件进行配置,如设置报警阈值、数据分析模型等。

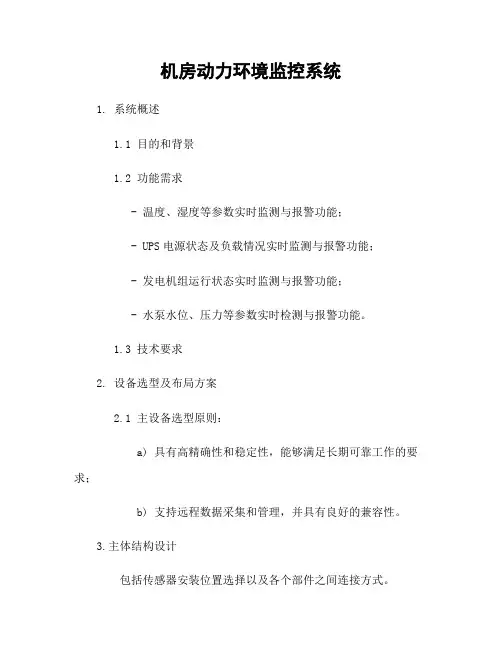

机房环境动力监控系统.
机房环境动力监控系统一、系统概述机房环境监控系统是一个综合利用计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感技术等构成的计算机网络,提供的一种以计算机技术为基础、基于集中管理监控模式的自动化、智能化和高效率的技术手段,系统监控对象主要是机房动力和环境设备等设备(如:配电、UPS、空调、温湿度、漏水等)。
二、系统主要功能介绍1、配电系统主要对配电系统的三相相电压、相电流、线电压、线电流、有功、无功、频率、功率因数等参数和配电开关的状态监视进行监视。
当一些重要参数超过危险界限后进行报警。
2、UPS电源(包含直流电源)通过由UPS厂家提供的通讯协议及智能通讯接口对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视,一旦有部件发生故障,机房动力环境监控系统将自动报警。
系统中对于UPS的监控一律采用只监视,不控制的模式,3、空调设备通过实时监控,能够全面诊断空调运行状况,监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数,并能够通过机房动力环境监控系统管理功能远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等),以及对精密空调的重启。
空调机组即便有微小的故障,也可以通过机房动力环境监控系统检测出来,及时采取措施防止空调机组进一步损坏。
4、漏水检测漏水检测系统分定位和不定位两种。
所谓定位式,就是指可以准确报告具体漏水地点的测漏系统。
不定位系统则相反,只能报告发现漏水,但不能指明位置。
系统由传感器和控制器组成。
控制器监视传感器的状态,发现水情立即将信息上传给监控PC。
测漏传感器有线检测和面检测两类,机房内主要采用线检测。
线检测使用测漏绳,将水患部位围绕起来,漏水发生后,水接触到检测线发出报警。
5、机房温湿度在机房的各个重要位置,需要装设温湿度检测模块,记录温湿度曲线供管理人员查询。
一旦温湿度超出范围,即刻启动报警,提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况。
机房动环监控系统
布线 简便
通过IE浏览器即可查看状态、 更改配置、系统升级
减少传感器单独供 电带来的布线繁琐
总线连接,支持手拉手连接 方便简洁
嵌入式分布式采集
系统采用B/S 结构
告
本地存储
短信外呼
警
主
动
上
报
后期扩展方 便
报表统计
单机房监控系统结构
多机房联网监控系统结构
空调控制
温湿度监测
供配电监测
非法入侵监测 蓄电池组监测
UPS监测 门禁系统
系统监控内容
机柜微环境
视频监测
火灾监测 漏水监测
产品特色
